新QSB潜水射流曝气机样本191203

潜水射流曝气机试验方法一、准备工作。

咱得先把场地找好呀。

这个场地得宽敞点，方便咱摆弄设备。

然后呢，把潜水射流曝气机稳稳当当地安置好。

这就好比给它找个舒服的小窝，可不能马马虎虎的。

再看看电源啥的，得确保电力供应稳定，要是电一会儿有一会儿没的，这试验可就没法好好进行啦。

还有那些测试用的小工具，像测量流量的仪器呀，测压力的小玩意儿，都得提前准备好，并且检查检查是不是能正常工作。

就像出门前检查自己的包包，手机、钥匙啥的都带齐了没。

二、运行试验。

一切准备就绪，就可以让曝气机开始工作啦。

这时候呢，咱就像个小侦探一样，仔细观察它的运行状态。

听一听它工作的时候有没有啥奇怪的声音，要是发出那种“嘎吱嘎吱”或者“嗡嗡嗡”特别不正常的声音，那肯定是有问题的。

再看看它产生的气泡，正常情况下气泡应该是均匀地冒出来的。

如果有的地方气泡特别多，有的地方又没有，那就得琢磨琢磨是不是哪里堵住了或者有啥故障。

三、性能测试。

接下来就是性能测试啦。

流量可是个很重要的指标呢。

用咱们之前准备好的流量测量仪器，看看曝气机的流量到底是多少。

这个数值就像曝气机的成绩单一样，能告诉咱们它工作得咋样。

压力也不能忽视哦。

测一测它的压力，要是压力不够或者压力波动很大，那也说明曝气机可能存在问题。

这就好比人的血压，不正常的话身体就会不舒服。

四、耐久性试验。

咱还得看看这曝气机经不经用呀。

让它持续工作一段时间，这个时间可不能太短，要像考验一个长跑运动员一样，看看它能不能长时间稳定地工作。

在这个过程中，也要时不时地检查它的运行状态、流量和压力等指标，看看有没有随着时间的推移而出现啥变化。

五、安全检查。

最后呢，安全可不能忘。

检查一下曝气机的外壳有没有漏电的情况，毕竟电这东西可危险着呢。

还有那些连接的地方，是不是牢固，可不能让它在工作的时候突然散架了。

潜水射流曝气机工作原理
首先，气压系统将压缩空气送入潜水射流曝气机。

通过调节气压系统
的压力和流量，可以控制曝气机所产生的氧气的量。

同时，潜水射流曝气
机具有一个进水口，使水体进入设备内部。

当压缩空气进入喷射管时，气体在管道中的速度增大，从而降低了气
体的静压力。

根据伯努利定律，气体的速度增大会导致气体的静压力降低。

此时，管道末端的静压力低于周围水体的静压力，形成了一个负压区域。

在负压的作用下，周围的水体通过进水口进入喷射管中，并与穿过喷
射管的空气混合。

当水体和空气混合时，发生了喷射效应。

根据伯努利定律，由于水体速度增大而静压力降低，所以周围的水体受到喷射气流的作用，形成了一个吸入区域。

在吸入区域中，水体和空气进一步混合，并形成一个上升的氧气泡。

这些氧气泡通过潜水射流曝气机的强大喷射力量，快速地向上冲击到水体
的表面。

当氧气泡到达水体表面时，泡沫爆破并释放出氧气。

此外，由于潜水射流曝气机的喷射力量，喷射水流也会搅动周围的水体，增加了水体的氧气传递区域和接触面积，提高了水体的氧化效率。

而且，潜水射流曝气机所产生的气泡还能破坏水体中的悬浮物质和微生物群落，有助于净化水质和去除污染物。

综上所述，潜水射流曝气机的工作原理是通过喷射高速的空气流混合
水体，形成上升的氧气泡并破裂释放出氧气，同时搅动水体增加氧气传递
区域和接触面积，从而达到曝气和氧化的目的。

潜水射流曝气机具有结构
简单、操作方便、曝气效果好等优点，广泛应用于水处理领域、污水处理厂、鱼塘养殖等场合。

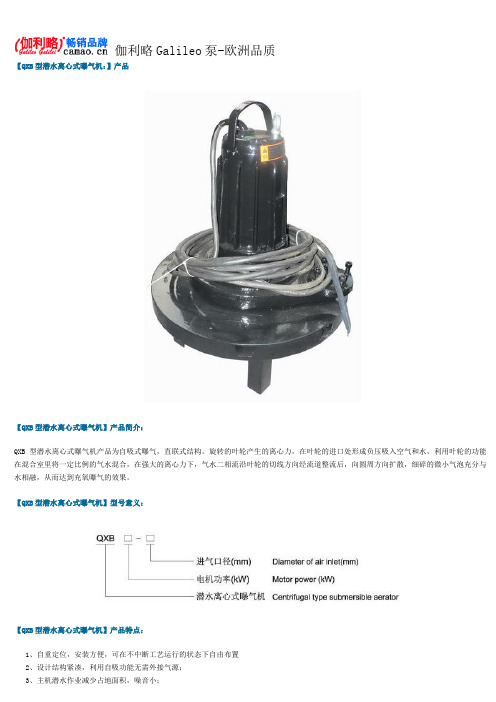

【QXB型潜水离心式曝气机：】产品【QXB型潜水离心式曝气机】产品简介：QXB型潜水离心式曝气机产品为自吸式曝气，直联式结构。

旋转的叶轮产生的离心力，在叶轮的进口处形成负压吸入空气和水，利用叶轮的功能在混合室里将一定比例的气水混合，在强大的离心力下，气水二相流沿叶轮的切线方向经流道整流后，向圆周方向扩散，细碎的微小气泡充分与水相融，从而达到充氧曝气的效果。

【QXB型潜水离心式曝气机】型号意义：【QXB型潜水离心式曝气机】产品特点：1、自重定位，安装方便，可在不中断工艺运行的状态下自由布置2、设计结构紧凑，利用自吸功能无需外接气源；3、主机潜水作业减少占地面积，噪音小；4、可直接在氧化塘中使用，节省基建成本；5、独立移动的曝气装置，曝气时兼有搅梓功能；6、底盘可根据用户要求作特殊设计。

【QXB型潜水离心式曝气机】工作原理：QXB型潜水离心式曝气机采用电机和叶轮直接传动，利用叶轮旋转所产生的离心力排开周围水形成低压区吸入水流同时，在叶轮进口处制造真空而吸入空气，在混气室中气与水充分混合形成均匀的气水混合液，在离心力作用下快速排出。

由于水流喷射极强，造成有效的水流循环，使空气被剪切成大量的微小气泡。

极大提高了其表面积，且由于气泡上升缓慢使空气中大量的氧溶于水中，使得该机动力效率优于其它种类的曝气机。

【QXB型潜水离心式曝气机】结构图：【QXB型潜水离心式曝气机】结构特点：1、采用引进瑞典飞力潜水电机密封技术的水下电机；2、叶轮与电机直联，结构简单，效率高，寿命长；3、可加网状进水口，避免异物进入机体引起不必要的破坏；4、可通过进气阀调节进气量；5、除电机外，其它部件材质有不锈钢、碳钢和铸铁供选择。

【QXB型潜水离心式曝气机】产品用途：QXB型潜水离心式曝气机用于各种污水处理工程中生化处理工艺的曝气池、曝气沉砂池、预曝气池、好氧硝化池曝气充氧混合及养殖塘增氧。

【QXB型潜水离心式曝气机】性能参数：型号功率作用范围(m)最大潜水深度空气吸入管径(mm)进气量(m3/h) QXB1.5-40 1.5 1.0-2024022QXB2.2-50 2.2 2.5-5035035QXB3-503 3.0-5.535030QXB4-654 3.0-6.036575QXB5.5-65 5.5 3.5-7.036585QXB7.5-807.5 4.5-9.0380100QXB11-8011 5.0-10.0480160QXB15-10015 5.8-11.55100200QXB18.5-10018.5 5.9-11.8 5.5100260QXB22-10022 6.0-12.06100320【QXB型潜水离心式曝气机】布置选型：怎样选择水泵？建议从五个方面加以考虑，既液体输送量、扬程、液体性质、管路布置以及操作运转条件等。

碧普（北京）环保技术有限公司BLUEPRO (Beijing) Environmental Technology Co., Ltd.Bp射流曝气系统bp Jet Aeration Systems公司简介碧普（北京）环保技术有限公司是一家专业射流曝气供应商，秉承欧美先进技术和服务理念，得益于长期客户服务对客户需求的悉心洞察，立足于国内市场，致力于为工业污水处理提供射流曝气系统的设计、生产、安装和启动等专业化服务。

公司团队核心成员有近10年国外射流曝气从业经验，在切实掌握国外先进技术并践行对质量不懈追求的基础上，加入了本地化的优势，以期更好地满足客户对技术、质量、成本和服务的综合需求。

射流曝气产品在技术、质量、成本和服务上具有综合最大优势和竞争力，是我们的立身之本，和孜孜不倦的追求。

产品简介射流曝气起源于国外，最早是为克服传统曝气方式效率低故障率高而诞生，目前在国内外均有采用，其材料上有不锈钢材质、铸铁材质、塑料材质、FRP材质等，形式上有文丘里管式、自吸式（无鼓风机）、主歧管式、圆盘辐射式。

bp射流曝气系统为FRP材质主歧管型低压供风式。

自吸式效率很低工程上已经少有采用，低压供风式则是经理论研究和长期的实践证明效率最佳的形式；文丘里管式属于一种通用型工业混合管件，bp射流曝气是针对污水曝气专门研发设计的专业设备。

材质方面，金属材质在耐腐蚀性和疲劳损坏方面不如FRP，塑料材质在强度和耐老化性方面逊于FRP。

bp射流曝气喷嘴等关键部件经特殊工艺强化处理，具有超凡的耐磨性和使用寿命。

我们对从设计开始到启动的各个环节实行全面的质量控制，以保证为客户提供性能优良、质量过硬的产品。

实践证明射流曝气系统在降低生化处理成本方面有显著的优势。

用途主要用于好氧池供氧。

广泛地应用于皮革、制浆造纸、化工、医药、石化及食品加工等领域的污水处理，如各种活性污泥法、氧化沟、氧化塘或SBR；以及市政污水处理及污泥好氧消化；并且可通过控制供风量实现脱氮、硝化的作用。

射流生化曝气器(装置)技术说明
1.定义：
一种流体输送机械和混合反应设备，通过污泥泵将污泥与污水的混合物抽取到负压室和空气混合，经二次压缩扩散，混合物进入气水扩散管进行散曝并在池底喷出，达到泥、水、气分离，以满足增加水中溶解氧含量的要求。

2.技术参数
a. 国家检测机构测定参数：
国家统一检测标准（清水条件下）：
氧利用率≥40%;
b.其它参数：
3.生化曝气器的优点：
（1）生化曝气器内结构紧凑，区域功能合理，毋需填料及曝气头，可每2-3年免去更换填料和曝气头的费用。

（2）采用独特的进水供气方式，使氧的利用率可达40%，溶解氧水平高，微生物与污水接触充分，氧的转移率高，一般COD Cr去除率均≥80% 。

（3）独特的水下充氧构造，无堵塞，可以实现免水下检修和维护，达到污水处理设备无须停产维修，它的维修费用仅是其他工艺设备的20％左右。

（4）反应器中的微生物始终保持较高的污泥浓度和生物活性，使其能接受很高的有机负荷，抗冲击负荷的能力强。

（5）固液分离效果好，生化池不设放任何填料；
（6）DH-HSQ高浓度生化曝气器与普遍使用的鼓风曝气、机械曝气以及传统的文丘里管射流曝气相比较，可认知为曝气系统的一次革命。

绍兴市宏大环保设备有限公司。

【QXB型潜水离心式曝气机】性能参数：型号功率作用范围(m)最大潜水深度空气吸入管径(mm)进气量(m3/h) QXB1.5-40 1.5 1.0-2024022QXB2.2-50 2.2 2.5-5035035QXB3-503 3.0-5.535030QXB4-654 3.0-6.036575QXB5.5-65 5.5 3.5-7.036585QXB7.5-807.5 4.5-9.0380100QXB11-8011 5.0-10.0480160QXB15-10015 5.8-11.55100200QXB18.5-10018.5 5.9-11.8 5.5100260QXB22-10022 6.0-12.06100320怎样选择水泵？建议从五个方面加以考虑，既液体输送量、扬程、液体性质、管路布置以及操作运转条件等。

1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。

如设计工艺能算出泵正常、最小、最大三种流量。

选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。

2、扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。

3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c、密度d、粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。

4、管路布置条件指的是送液高度送液距离送液走向，吸如侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。

5、操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（绝对）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。

自吸式射流曝气机技术说明
（1）总体构成与工作原理
由潜水泵和射流器组成的BER 型水下射流曝气机，如图4-12 所示。

当潜水泵工作时，高压喷出的水流通过射流器喷嘴产生射流，通过扩散管进口处的喉管时，在气水混合室内产生负压，将液面以上的空气，由通向大气的导管吸入，经与水充分混合后，空气与水的混合液从射流器喷出，与池中的水体进行混合充氧，并在池内
形成环流。

（2）供氧量及技术性能
BER型水下射流曝气机的技术性能参数，见表4-9、图4-13。

（3）适用范围
自吸式射流曝气机适用于建筑的中水处理以及工业废水处理的预曝气，通常处理水量不大。

在进气管上一般装有消声器与调节阀，用于降低噪声与调节进气量。

射流曝气机工作水深条件《射流曝气机工作水深条件》我有个朋友，姑且叫他老张吧。

老张最近接了个小工程，是给一个景观湖做水体净化的项目。

这活儿呢，得用到射流曝气机。

老张虽然在工程方面有点经验，但是对着这个射流曝气机的说明书看了半天，还是一头雾水，特别是关于这射流曝气机的工作水深条件这一块儿，他满肚子的疑惑。

于是就跑来找我倒苦水。

那咱就好好说说射流曝气机工作水深条件这回事儿。

首先呢，射流曝气机的工作水深可不是个随意的数值。

一般来说，不同型号的射流曝气机都有它适合的水深范围。

这就好比不同人有不同的身高范围才能穿得合身的衣服一样。

较浅的水深可能无法让射流曝气机发挥出最佳性能。

打个比方，如果水深太浅，喷射出去的水流可能一下子就冲到水面上散开了，没有形成很好的循环和换气效果。

就像一个跳远运动员，跑道太短，根本跑不起来，跳不远一个道理。

而且啊，太深的水深也不行。

太深的话，射流曝气机需要克服的水压过大，对于其制造的压力要求就更高了。

这就好比一个人在平地上背个小书包走路轻松得很，要是到了深海里背着同样的小书包走路（假设能走的话），那可就费劲多了。

我给老张举了个例子，说要是一台规定工作水深范围在1到3米的射流曝气机，你非要把它放到5米深的水里，它可能就会故障频发，喘气儿都费劲，更别提正常工作啦。

另外，周围的环境因素对于实际工作水深也有影响呢。

比如说水里的障碍物。

要是水底有块大石头或者乱七八糟的管道啥的，而且离射流曝气机比较近，那和没障碍物的情况相比，就相当于在一定程度上改变了工作“水深”。

这就像你走路，平坦大道和到处是坑坑洼洼或者有大石头挡路的小道，走起来截然不同。

有一次我和老张现场勘查一个类似的项目，原本觉得那水深挺合适的，但是发现水底不少大石头，就不得不重新考虑射流曝气机的选型了呢。

当时老张还嘟囔着说：“这些大石头就像专门来捣乱的调皮鬼。

”那我在这儿给像老张这样的朋友出点主意。

在确定射流曝气机之前啊，一定要把水体环境弄清楚。

SLB-D系列不锈钢射流曝气机使用说明书浏阳嘉禾环保科技有限公司地址：湖南省浏阳市浏阳大道485号1、原理及用途SLB射流曝气机采用文丘里喷嘴,工作水泵出水通过射流器的喷嘴,随着喷嘴直径变小,液体以极高的速度从喷嘴喷射出来,高速流动的液体穿过吸气室进入喉管,在喉管形成局部真空,通过导气管吸入(或压入)的大量空气进入喉管后,在喷水压力的作用下被分割成大量微小的气泡,与水形成混合体。

气液混合体通过扩散管向外排出,其速度减慢,压力增强,形成强力喷射流,对废水搅拌充氧。

气泡经多次切割,喷射扰动后,变成无数的细小气泡,其表面积很大,使空气中的氧更易快速溶解于水中。

由于气泡直径小,上升速度缓慢,从而延长了大气中氧气溶解于水的时间,促使废水和氧气充分混合接触。

SLB型射流曝气机适用于污水处理厂曝气池、曝气沉砂池、混合搅拌、臭氧接触氧化工艺、净水工艺的除铁锰、对污水污泥的混合液进行充氧及混合以及养殖塘增氧或供水设备混合气体或液体使用。

2、性能特点a)充氧效率高：根据射流原理，采用大口径水力喷头，在水泵驱动下自身产生负压抽吸空气，空气与高速通过的水流同时进入气水反应腔，在气水反应腔内氧气通过高压原理迅速溶解到水体当中，并同时冲入水体。

与传统充氧设备相比氧转移效率明显提高。

b)系统结构简单：充氧曝气采用自吸(负压)式负压吸气或鼓风机强制供气(有压)式，不需要复杂的水下空气管线及易坏的微孔曝气头，仅靠水力驱动，设计简单操作便捷容易维护；c)射流（曝气）深度大：常规射流曝气器的最大适用射流深度达到5.0m，高效射流器射流深度可达到15m,而不需要专门的辅助设备（如鼓风机等），射流深度远远超过传统水射器及其它充氧曝气机。

d)射流曝气器可同时实现污水处理系统的充氧曝气、搅拌过程，可完全取代污水生物处理工艺中的充氧曝气设备（如鼓风机等），并省去所有繁杂的供气管线系统，整个污水的生化处理系统只保留污水管道，可大大节省设备、管道的投资，降低工程安装难度，加快安装进度。
