潜水搅拌机技术说明1.供货范围潜水搅拌机主机、装配完整的叶轮；水下安装系统（导杆、支架）、水下电缆、电缆夹、电控、所有连接附件、地脚螺栓；具体参数如下：2.主要结构及技术要求2.1主要结构潜水搅拌机由主机、安装系统和电控三大部分组成。
（1）潜水搅拌机转动平衡自如，无卡死，停滞，振动等现象。
（2）潜水搅拌机油室内设有密封泄漏保护装置。
（3）电机为鼠笼式感应电机，电机绕组的绝缘等级为F级，防护等级为IP68，最大工作温度为155℃。
正常情况，电机的温升不会超过80℃（4）叶轮采用推进式反扭曲曲线设计，叶轮为冲压式结构，结构轻、强度高，具有优良的平衡性，经过优化的叶轮曲面，具备自清洁功能，使叶轮避免阻塞结渣（5）搅拌机的轴封由两道机械密封及油腔组成，两道机械密封间油腔中的润滑油可起到润滑、降温、减震及监测泄露的作用，增加机械密封的可靠性及寿命（6）导流罩可起到整流作用，增加轴向流量及方向性，加大循环流量（7）叶轮轴由一个双列角接触球轴承和一个单列深沟球轴承支撑，为确保长期、可靠运行。
2.2工作原理搅拌叶轮在电机驱动下旋转搅拌液体,使之产生旋向射流,并利用沿着射流表面的剪切应力来进行混合,使流场以外的液体通过摩擦产生搅拌作用,在极度混合的同时,形成体积流,应用大体积流动模式得到受控流体的输送。
2.3材质电机壳体： SUS304 不锈钢主轴： 2Cr13叶轮： SUS304 不锈钢导流罩： SUS304 不锈钢提升装置： SUS304 不锈钢O型圈：丁腈橡胶/氟橡胶所有连接附件、螺栓紧固及其他部件： SUS304不锈钢2.4控制系统（选配）潜水搅拌机的操作方式为就地手动控制和远程PLC自动控制（具备PLC信号输出功能）二种方式。
配备潜水搅拌机专用保护器，接受电机保护元件的报警信号，并输出故障跳闸的继电器干接点，从而切断电机电源，其电源要求为AC220V 或AC24V。
基本功能：运行指示灯、故障指示灯、起/停控制按钮、紧急停车按钮、手动控制/PLC控制转换开关碳防腐等；保护功能：露水、过热及过载三重保护功能；防护等级：IP55壳体材质： SS3042.5设备的可靠性及耐久性要求设备无故障运行时间在 2年以上，整机使用寿命在 15年以上。
潜水搅拌器技术说明1、范围潜水搅拌机应为成套装置，并需配备就地控制箱、导轨系统、提升链、潜水电缆、故障传感器及变送器、起吊架和手摇升降装置、基础螺栓等有效和安全运行所必需的附件。
2、设计和现场条件a. 每台潜水搅拌机应能在污水中工作，叶轮转速和直径由投标人确定，须满足容积功率和工艺的推流和搅拌效果，保证池底流速（距池底300mm为准）0.25m/s。
b. 应能在全浸没或潜水电机露出液面的条件下连续运行、间歇运行和长期停止状态后恢复运行，搅拌器在整个运行过程中须保持无振动平稳运行，无故障运行时间至少为10000小时。
c. 潜水搅拌器的安装位置应符合招标图，投标人应根据土建施工情况提出合理的安装方式，但不得对已建成的构（建）筑物有重大调整。
d. ★现场条件3、性能和结构潜水搅拌机的设计和制造应遵照CJ/T109-2007“潜水搅拌机”标准的规定，应能满足每日24小时连续运行。
搅拌机能量密度应以≥9w/m3（池容积）为基础（除非另有规定），再乘以运行水池的池型系数和污水浓数系数，确保水体完全混合。
每台搅拌器应配备不锈钢升降导轨系统，使之自由升降及转向。
导轨系统可自由调整搅拌机的提升和下降，并无须排空水池情况下拆卸和安装搅拌器。
搅拌器全部的重量受力在一个支架上，并且这个支架必须可承受搅拌器形成的推力。
a. 壳体搅拌机的壳体由优质铸铁制造，壳体厚度应足以承受荷载，其表面应平整无气孔，喷涂陶瓷镀层，转动头部应呈流线型。
b. 螺旋浆投标人的潜水搅拌器的螺旋桨设计成自清洁、无堵塞的形式，为适应水的流态最优化设计，可防止污水中纤维物的缠绕。
应采用橡胶保护环来保护机械密封，防止污物进入机械密封所在的油室。
外壳须喷涂防腐耐磨陶瓷镀层。
从刚性和耐磨寿命的角度考虑,搅拌器的桨叶采用聚氨酯/不锈钢材料316Ti。
螺旋桨轮毂应为半球形，不接受其它形式的轮毂。
螺旋桨和轮毂整体在工厂内经G6.3级动平衡检验合格。
c.轴搅拌机的电机和螺旋浆轴采用一级行星齿轮箱减速器耦连的方式，齿轮箱输出轴采用双相不锈钢1.4462制造，螺旋浆和电机轴能承受所有轴向和径向荷载，轴承的设计寿命（L10）不小于100000小时。
46中国环保产业2017年第11期聚焦水污染防治Focus on Water Pollution Prevention and control潜水推流式搅拌机的标准解读王月萍，王秋景，王逊（中冶华天工程技术有限公司，安徽 马鞍山 243000）摘 要：从潜水推流式搅拌机生产、制造的角度，对国家相关标准的主要技术要求和内容进行了分析解读，有助于从事该行业的技术人员了解并掌握潜水推流式搅拌机的关键点，帮助采用该标准设计、加工、制造、检验、检测的技术人员对产品加强质量控制，为用户设计、选型、应用及质量保证提供了依据。
关键词：潜水推流式搅拌机；推流；能效；比功率；标准中图分类号：X703 文献标志码：A 文章编号：1006-5377（2017）11-0046-031 概述潜水推流式搅拌机主要应用于水处理工程，特别是污水处理工程及河道整治工程，主要功效是搅拌、混合、助流或推流，使河道水体保持流动性，或使污水获得特定的流场流态，确保污泥不沉淀、淤积。
潜水推流式搅拌机的工作环境极其恶劣，正常情况下必须24小时不停歇地运转。
潜水推流式搅拌机、曝气机、水泵并称污水处理工程三大核心设备，潜水推流式搅拌机也是第三大耗能设备。
因此整机的可靠性、使用寿命及能效比值都是考核和选型的关键技术指标。
2017年12月1日，《潜水推流式搅拌机》（GB/T 33566）国家标准首次开始实施，该标准从潜水推流式搅拌机关键零部件的设计、制造、检测等方面进行了详细地规范要求，尤其是对潜水推流式搅拌机的可靠性、寿命、性能等都作了严格规定。
该标准的实施，标志着国产潜水推流式搅拌设备的生产、制造、选型应用等均有章可循，产品质量追溯有据可依。
2 制定《潜水推流式搅拌机》国家标准的意义此前，国内没有关于潜水推流式搅拌机的国家标准，虽有两则内容相似的行业标准：《环境保护产品技术要求推流式潜水搅拌机》（HJ/T279－2006）、《潜水搅拌机》（CJ/T109-2007），但该两个行业标准的颁布时间较早，且当时对潜水推流式搅拌机的研究和认识不够深入，因而两行业标准均不能指导潜水推流式搅拌机的生产制造，也不符合《中华人民共和国节约能源法》的要求。
《潜水推流式搅拌机》编制说明（征求意见稿）《潜水推流式搅拌机》编制工作组二○一五年四月1 任务来源本项目是依据国家标准化管理委员会环保标委秘字［2013］009号文《关于“潜水推流式搅拌机”国家标准编制的批示》，计划编号20121486-T-303，项目名称“潜水推流式搅拌机”，主要起草单位：中冶华天工程技术有限公司、中冶华天南京工程技术有限公司、长沙星航齿轮机械有限公司（原航空工业长沙中南传动机械厂星减分厂）、河海大学、中国标准化研究院资环分院、中冶华天（安徽）节能环保研究所有限公司参与编制，研、产、学三位一体协同完成编制任务，计划完成时间2015年。
2 标准制定的背景和意义2.1 国内外潜水推流式搅拌机现状潜水推流式搅拌机主要用于水处理工程，特别是污水治理工程，工作环境、工况极其恶劣，对整机的各项性能要求都比较高。
潜水推流式搅拌机主要由电机、齿轮减速机构、水力构件、动静密封、起吊机构和电器控制等通用机械、专用机械及电器共同构成，在研发、设计、生产制造工艺，和水力构件的形状、选材等方面都有独特和较高的技术要求。
国产的潜水推流式搅拌机的结构型式大多都是按国外产品简单仿制而成，特别是水力件浆叶多为仿照国外浆叶的投影形状，同样的耗电量但推流搅拌效果达不到预期值。
国产潜水推流式搅拌机配套的减速度机构一般采用的是摆线针轮或平行轴减速传动；由于国内生产该产品的单位极多，有的民营企业连起码的加工能力都不具备的作坊式企业，有的采用以小充大的非标准电机，在市场上以劣充优、以假充真搞低价位竞争，造成市场混乱不堪。
因为成本因素，在材质、热处理工艺、加工工艺的缺陷，导致国产潜水推流式搅拌机经常出现减速部件损坏、浆叶折断、轴承损坏、泄漏等问题，使用寿命大多数在0.5～1年左右。
目前，国内已有少数生产厂家通过深入的研究，创造性地发明出性价比较高的潜水推流式搅拌机，经过在若干家污水处理厂应用证明寿命、性能、价格均优于进口设备。
潜水推流器技术说明一、供货范围每套推流器成套地配备安全及有效可靠运行所需的设备及附件，主要有驱动电机、紧固件、导轨、导链、潜水电缆和控制电缆及所有连接附件。
总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备是一个制造商的最终产品。
二、材质：三、设备结构描述1.设计每台推流器配备双导向杆和提升链，使之自由升降及转向。
推流器可上下升降，方便的移动，检查和维修无需人员下到池中。
滑行杆支架作为潜水搅拌器整体部件之一，潜水搅拌器的整体重量受力都作用在这个支架上，并且这个支架可承受潜水搅拌器形成的推力。
保证潜水搅拌器及其附件和电缆在40米水深无泄漏损失，并具有连续潜水的功能。
潜水搅拌器全部的安装紧固件及支撑件。
2.构造每台搅拌器具有一体化的齿轮、封闭式连接、潜水型。
搅拌器的所有部件，包括电机和齿轮箱，都能够在水下24h连续运行。
搅拌器的主要部件表面光滑，无气泡、孔隙、裂缝、瑕疵、砂眼或激冷硬块的金属。
所有的螺母、螺钉和垫圈应不锈钢材质。
搅拌器外部所有与搅拌液体发生接触的表面都有一层涂层保护。
搅拌器主件的密封设计在加工面上采用金属与金属接触。
在需要防水密封的临界接触面上是机械加工并嵌入，从而使两个面上的四个侧面无需特别的扭距限制就能获得压紧。
无论是需要特别扭距的矩形截面垫片还是密封复合物都不能考虑为同等替代品。
3. 冷却系统电机能被周围搅拌介质充分冷却。
不依赖冷却套或外部冷却系统。
4. 电缆进线密封电缆通过电缆进线密封之后接入电机室，此进线密封为双重密封，可以整个地从电机上移除，便于更换电缆。
第一级密封是通过垫圈从侧面将一个丁腈橡胶环压紧，从而压紧环内的电缆，形成密封。
另外，将每根导线剥去外面的绝缘层，里面的导线丝拧成一束，用银焊焊成一个实心体，然后将低温固化胶结剂浇入所有实心的导线束之间，形成第二级密封，防止液体渗漏。
5. 电机搅拌器电机为一个鼠笼式感应电机，壳式设计，装在一个充气、水密的腔室内。
潜水搅拌机技术说明QJB型潜水搅拌机、推进器是我公司在1988年引进德国潜水电机生产技术基础上自行开发的，现已形成电机功率从0.85~15kw，转速从42~980转/分，叶轮直径260~2500mm的系列产品的批量生产，打破了我国潜水搅拌机完全依赖进口的局面。
“蓝深”还是该系列产品首批污水处理设备国产化的唯一推荐单位和潜水搅拌机行业标准的起草单位，这是“蓝深”在继潜水排污泵产品后又一次为实现我国水处理设备国产化目标迈出的坚实一步。
该产品在投放市场以来，先后在全国数十家污水处理厂投入运行，得到用户的一致好评。
1.设备名称潜水搅拌机2.主要技术参数（见样本）3.用途广泛适用于污水处理厂的工艺流程中推进搅拌含有悬浮物的污水、污泥混合液、工业过程液体等，创建水流，加强搅拌功能，防止污泥沉淀及产生死角。
4.特点结构紧凑、安装方便、操作简单、易于维修、配套电机功率小、无噪音，可以随便装置。
5.适用范围搅拌器在下列条件下应能正常连续运行1）最高介质温度不超过40°C;2）介质的PH值在5—9之间;3）液体密度不超过1150kg/m3;4）长期潜水运行，潜水深度一般不超过20m;池容积在1000-3000m3，粘度可达到50cP；池容积在500-700m3，粘度可达1000cP。
6．性能原理电机能在全浸没条件下连续运行、间隙运行和长期停止状态（正常工艺停机）后恢复运行，搅拌器在整个运行过程中保持平稳状态，无故障运行时间不少于10000小时，每日能连续24小时运行或间隙运行。
6.1导轨系统导轨系统可自由调整搅拌器的提升和下降，并无需排空水池情况下拆卸和安装搅拌器，搅拌器全部的重量受力在一个支架上，并且这个支架可承受搅拌器产生的推力。
6.2电机壳体搅拌器的电机壳体由优质不锈钢制造，壳体厚度足以承受何载，其表面加工平整光滑。
6.3叶轮叶轮用不锈钢制造，且经动平衡实验。
叶轮与轴之间装有锁定装置，以防转动时松动，叶片设计为三片式，具有自清洁及免振功能。
潜水搅拌机机组说明1、设备名称：潜水搅拌机2、型号：潜水搅拌机：QJB1.5/8-400/3-740/S3、主要技术参数：4、用途潜水搅拌机广泛用于污水处理厂的工艺流程中推进搅拌含有悬浮物的污水、稀泥浆、工业过程液体等，创建水流，加强搅拌功能，防止污泥沉淀及产生死角。
潜水推进器主要用于污水处理厂曝气池。
5、特点结构紧凑、安装方便、操作简单、易于维修、配套电机功率小、无噪音，可以随便安装。
6、使用范围潜水搅拌机在下列条件下能正常连续运行：6.1海拔不超过1000m；6.2最高介质温度不超过50℃；6.3介质的PH值在5~10之间；6.4液体密度不超过1200kg/m3；6.5长期潜水运行，潜水深度不超过20m。
7、技术性能7.1 潜水搅拌机转动平衡自如，无卡死、停滞、振动等现象；7.2 潜水搅拌机作密封气压实验，实验压力为3kg/m2，历时5分钟无泄漏现象；7.3 潜水搅拌机采用双机械密封结构和唇形密封组织，机械密封保证在15000小时内可靠运行而不需更换；7.4潜水搅拌机引出电缆采用GB5013.2中YZW型橡套软电缆或性能相同的其它电缆，单台标准配置长度10m，电缆密封头采用特殊硫化处理，以防电缆外皮破损，渗水至电机；7.5 潜水搅拌机表面喷涂防腐漆，其表面光亮，无污损，碰伤，裂痕等现象；7.6 潜水搅拌机油室内设有密封泄漏保护装置；7.7 潜水搅拌机引出电缆中双色线（黄/绿）规定为接地线，联接可靠。
接地标志明显，在使用期内不易磨灭；7.8 潜水搅拌机桨叶及转子采用动平衡试验，平衡精度为G6.3；7.9 潜水搅拌机定子绕组内设有潮气传感器，以防电机绕组受潮烧毁。
8、使用寿命潜水搅拌机在规定的条件下，首次故障前平均运行时间不小于15000小时，整机使用寿命不小于20年。
9、结构设计1）主机潜水搅拌机为直联冲压式结构，采用多级电机，叶片经冲压成型，精度好，效率高，结构紧凑，体积小，重量轻，操作维护方便，使用寿命长。
QJB系列潜水搅拌机、推流器安装、使用、维护说明书前言一、用途和适用范围QJB系列潜水搅拌机和推流器主要应用在市政工程和工业污水处理过程中的混合、搅拌和环流，也可用于景观水环境的养护，通过搅拌达到创建水流的作用，从而改善水体质量，增加水中含氧量，并能有效阻止悬浮物的沉淀。
使用条件：最高介质温度不超过40℃介质PH值5-9介质密度≤1150kg/m3潜水深度最大一般不超过10m最小潜入深度不小于0.9m间隔启动时间不小于10min特别提示搅拌机和推流器必须完全潜入水中才能工作，禁止在易燃易爆和强腐蚀及高温环境中工作。
针对特殊环境，公司可为用户提供特殊设计。
二、系统说明产品由主机、控制设备、安装系统三大部分组成1、主机：由电机、减速机和叶轮组成，电机减速机采用两道机械密封使之与外界有效隔离。
电机绝缘等级为F级，防护等级IP68。
根据需要可在机内设置泄漏报警、电机绕组过热保护等功能。
2、控制设备：用于设备的启动、停止和运行监视。
根据用户需要可配置控制柜、端子箱、液位控制器等。
详见控制设备的随机使用说明书。
3、安装系统：导杆式安装方式。
三、安装使用说明1、安装前a、认真查对设备的选型是否正确，实际使用条件与规定使用条件是否一致。
B、用0-500v兆欧表检查电机主电缆三芯线对地绝缘电阻，其值不得低于5兆欧。
c、测量线路输入电压，其值应在铭牌标示的额定电压的±5%范围。
当设备离电源较远时要考虑线路损失，应适当增加电缆截面积。
为保证线路传输可靠，线路尽可能少接头或无接头。
考虑到维修方便建议设置机旁端子箱。
特别提醒：设备接地线为双色线（黄/绿），且有标识，为保证安全必须连接可靠，接地线留出长度应比其它线长50mm左右。
2、安装a、导杆式安装系统（见安装示意图）将导杆放入池中安装位置，用铅垂线分别对导杆相邻两面找正，用螺栓将导杆固定（导杆与铅垂线最大偏移不得大于10mm），固定后，再用铅垂线校核使之在规定范围内，固紧螺栓。

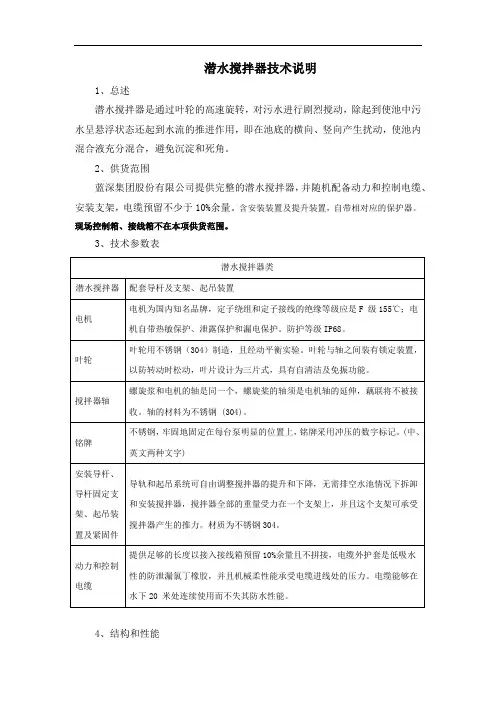

潜水搅拌器技术说明1、总述潜水搅拌器是通过叶轮的高速旋转，对污水进行剧烈搅动，除起到使池中污水呈悬浮状态还起到水流的推进作用，即在池底的横向、竖向产生扰动，使池内混合液充分混合，避免沉淀和死角。
2、供货范围蓝深集团股份有限公司提供完整的潜水搅拌器，并随机配备动力和控制电缆、安装支架，电缆预留不少于10%余量。
含安装装置及提升装置，自带相对应的保护器。
现场控制箱、接线箱不在本项供货范围。
3、技术参数表4、结构和性能1）潜水搅拌器主要由外壳、叶轮、轮轴、轴承、驱动装置、电缆、安装导杆等部件组成；其整体结构紧凑，安装方便，操作简单，易于维修，配套电机功率小，无噪音，叶片采用反扭曲线设计，叶片无阻塞和缠绕现象。
a外壳潜水搅拌器的外壳采用304不锈钢材质。
壳体表面光滑、无气孔、水平整等癖暇；壳体具有足够的厚度来承受所有的负荷，在需要水封的部位，采用丁腈橡胶制的O型密封环进行密封。
b叶轮潜水搅拌器的螺旋叶轮采用不锈钢整体制作而成，所有叶片采用相同的形式，叶片的间隔距离均匀设置，叶轮与泵轴之间采用单键固定在轴的端部，并采用保护帽进行密封，叶轮与轴采用内部锁定装置以防叶轮和轴在运转时发生松动；叶轮具有自动清洗功能；叶轮整体经动平衡试验，表面经精心加工和处理，以最大效率传递电机输出功率，对污水进行充分的混合和促进池底污水的流动。
c轮轴轮轴是电机轴的延伸段，即轮轴和电机轴是同一根轴（连续无间断的），采用不锈钢材料加工而成，能承受所有轴向和径向负荷，其使用寿命不低于50000小时。
d轴承电机轴由两个轴承支承，支承轴承为双列球轴承；而主轴承为双列球面滚子轴承；叶轮轴由一个双列角接触球轴承和一个圆柱滚子轴承支撑；轴承的运行寿命大于100000小时。
e密封有两个机械密封和一个唇形密封组成。
密封装置材料：碳化钨--碳化钨。
每个轮轴配备串联式双层独立的旋转轴机械密封系统，密封装置在一只油箱内运行。
机械密封设计寿命大于25000小时。
Q J B型潜水搅拌机安装、维护、操作使用手册地址（ADD）：*************邮编（PQ）：**********电话（TEL）：**************传真（FAX）：**************电邮（E-mail）：****************QJB型潜水搅拌机说明书一前言为了更好地使用本公司生产的QJB型系列潜水搅拌机，在安装使用前，请认真阅读以下说明。
二用途混合搅拌系列潜水搅拌机适用于污水处理厂和工业流程中，搅拌含有悬浮物的液体；污水、废水、污泥水的混合和均匀；稠化过程；污泥脱水过程；传热优化；污水池清洁；防止颗粒在池壁和池底的凝结、沉淀；去除悬浮物；创建水流等。
三适用范围潜水搅拌机可在下列条件下正常连续运行：最高介质温度不超过40℃；介质的PH值在5~9；介质密度不超过1150kg/m3；长期潜水运行，潜水深度一般不超过20m。
如有特殊要求，请与本公司取得联系。
警告！潜水搅拌机必须完全潜入水中工作，不能在易燃易爆和强腐蚀性的环境中工作！四性能特点结构紧凑，体积小，重量轻，操作维护简单，安装方便快捷，使用寿命长。
叶轮经优化设计，效率高，后掠式叶片具有自洁功能，可防杂物缠绕、堵塞。
与曝气系统配合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀。
电机绕组为F级绝缘，防护等级为IP68，选用一次润滑免维护优质轴承，具有油室泄漏检测和电机绕过热保护功能，使电机的工作更加安全可靠。
两道机械密封。
潜水搅拌机用与不用导流罩均可。
导流罩可略提高效率并控制水流喷射动作。
五选型注意事项为保证潜水搅拌机取得最佳运行效果，请使用方提供如下资料：1、运用目的。
2、池型及尺寸。
3、搅拌介质的特性，包括粘度、密度、固体物含量等。
六装配与安装潜水搅拌机的专用安装系统可在无需排出池中污水的情况下，能快速安装和拆卸潜水搅拌机。
吊架座、支撑架和下托架与池的联结均采用膨胀螺栓固定，无需预留孔。
用0~500V兆欧表，检查电机主电缆三芯线对地冷态绝缘电阻不得低于1兆欧，严禁用兆欧表检查控制电缆，以避免损坏水泵内部的电器元件，应用万用表检查控制电缆线；电压一定要在铭牌上标出的额定电压±5%的范围内，如果电源离水泵的距离较远时，应考虑线损，电缆的截面积要加大，接头应尽可能少，且接头处应做密封处理，以防漏水；导杆应与水平面垂直，可采用铅锤校正。
潜水搅拌机国家标准1. 引言潜水搅拌机是一种常用于搅拌液体和悬浮物质的设备，广泛应用于水处理、污水处理、工业生产等领域。
为了规范潜水搅拌机的设计、制造和使用，保障其安全可靠的运行，国家制定了《潜水搅拌机国家标准》。
本文对该国家标准进行介绍和解读。
2. 标准范围《潜水搅拌机国家标准》适用于潜水搅拌机的设计、制造、安装和使用。
其主要涵盖以下内容：•潜水搅拌机的基本要求•设计和制造要求•安全要求•安装和使用要求•质量控制要求3. 潜水搅拌机的基本要求根据国家标准的要求，潜水搅拌机应具备以下基本要求：•结构合理，材料优质，能够承受相关工作条件下的压力和负载；•防腐蚀措施完备，能够在潜水工作环境中长期使用；•操作简便，维护方便，能够方便地进行清洗和维修；•运行稳定，噪声低，振动小，能够满足工业生产和环境要求。
4. 设计和制造要求《潜水搅拌机国家标准》对于潜水搅拌机的设计和制造提出了具体要求。
其中包括：•搅拌叶片的设计和材料选用；•电机和传动系统的设计和搭配；•密封系统的设计和防护；•电气控制系统的设计和安装。
通过以上要求的规范，可以确保潜水搅拌机的设计和制造达到一定的质量和安全标准。
5. 安全要求潜水搅拌机在使用过程中需要考虑安全问题。
《潜水搅拌机国家标准》强调以下安全要求：•潜水搅拌机应具备过载保护装置，当工作负载过大时能够自动停机；•电气控制系统应具备漏电保护装置，能够及时断电；•潜水搅拌机的使用者需要接受相关的安全培训，了解操作规程和安全注意事项。
以上安全要求的实施，可以降低潜水搅拌机在使用过程中出现事故的概率，保护使用者的人身和财产安全。
6. 安装和使用要求《潜水搅拌机国家标准》对潜水搅拌机的安装和使用也做出了一些规范。
主要包括：•安装时需要确保潜水搅拌机的位置稳定，避免倾斜和晃动；•安装潜水搅拌机的环境应符合相关要求，如温度、湿度等；•使用过程中需要定期进行维护和保养，执行相关操作规程；•对潜水搅拌机进行定期检查和维修，确保其在良好状态下运行。
[19]中华人民共和国国家知识产权局[12]实用新型专利说明书[11]授权公告号CN 2792602Y[45]授权公告日2006年7月5日专利号 ZL 200520072606.2[22]申请日2005.06.14[21]申请号200520072606.2[73]专利权人江苏河海给排水成套设备有限公司地址225400江苏省泰兴市五里墩东188号[72]设计人刘圣武 匡再伟 黄昆华 [51]Int.CI.B01F 13/00 (2006.01)权利要求书 1 页 说明书 2 页 附图 2 页[54]实用新型名称推流式潜水搅拌机[57]摘要本实用新型涉及一种污水处理氧化沟中以较小功率获取最佳流场分布的推流式潜水搅拌机，是将潜水电机(5)、摆线针轮减速机构的针齿壳(6)和机座(2)通过螺栓固定为一整体，摆线针轮减速机构输入轴即为潜水电机输出轴，摆线针轮减速机构的输入轴(4)与输出轴(3)同固定于一个轴承上，输入轴(4)以轴头固定于轴承内圈，输出轴(3)以轴承套固定于轴承外圈，输出轴(3)另一端固定于机座轴承内。
本实用新型采用摆线针轮减速机构代替圆柱齿轮减速器，实现了体积小、流线型、重量轻，流道畅通，易于水体流场合理布局，加快生化反应，提高污水处理水平的特点。
200520072606.2权 利 要 求 书第1/1页 1、一种推流式潜水搅拌机，包括潜水电机(5)、机座(2)、叶轮(1)过渡连接，其特征是：潜水电机(5)、摆线针轮减速机构的针齿壳(6)和机座(2)通过螺栓固定为一整体，摆线针轮减速机构输入轴即为潜水电机输出轴，摆线针轮减速机构的输入轴(4)与输出轴(3)同固定于一个轴承上，输入轴(4)以轴头固定于轴承内圈，输出轴(3)以轴承套固定于轴承外圈，输出轴(3)另一端固定于机座轴承内。
2、根据权利要求1所述的推流式潜水搅拌机，其特征是：摆线针轮减速机构外形为流线型，与电机(5)和机座(2)连接均为圆滑过渡。
1.1.1潜水搅拌机（1）范围本节陈述了下列潜水搅拌机设备的供货、检验、安装、调试等技术要求。
制箱、提升导轨、提升链、水下电缆、起吊架和手摇升降装置、基础螺栓等有效和安全运行所必需的附件。
*潜水搅拌机应采用国际知名品牌的原装进口产品，并与潜水离心泵应为同一品牌。
（2）资料提交承包商至少须提交以下资料（在投标文件中应提供a、c、g、h资料）：a. 设备的总体布置图，详细的技术规格，选型计算依据，装配结构、零件材料和防护涂层说明，以及设备的安装布置尺寸；b. 基础螺栓位置及土建荷载；c. ISO9001系列质量管理体系认证；d.设备的安装、运行、维修手册；e. 电气控制原理图以及接线图*f. 同类设备15年及以上生产经验，及同类设备在中国国内城市污水处理厂成功连续运转3年（含3年）项目的业绩至少5个，提供相应的用户证明材料。
g. 产品样本。
（3）设计和现场条件a. 每台潜水搅拌机应能在贮泥池污水中工作，须满足推流和搅拌效果，保证池底流速（距池底250mm为准）0.3m/s，并提供潜水搅拌器的选型计算依据。
b. 应能连续运行、间歇运行和长期停止状态后恢复运行，搅拌器在整个运行过程中须保持无振动平稳运行，无故障运行时间至少为10000小时。
*c. 现场条件*d.设备参数要求（4）性能和结构a. 应能每日24小时连续运行，并确保水体的完全流动。
b搅拌机基本轴功率应不小于8w/m3（池容积），并应考虑池型系数、污泥校正系数因素，确保水体完全混合。
c. 导轨系统可自由调整搅拌机的提升和下降，并无须排空水池情况下拆卸和安装搅拌器。
搅拌器全部的重量受力在一个支架上，并且这个支架应能承受搅拌器形成的推力，并可在水面以上调节搅拌叶轮水平方向的角度。
d. 壳体搅拌机的壳体由优质优质不锈钢304或更高，壳体厚度应足以承受荷载，其表面应平整无气孔，转动头部应呈流线型。
e. 螺旋桨螺旋桨由不锈钢0Cr17Ni12Mo2（316）整个铸造，且须作动平衡。
环境产品技术要求HBC 29-2004环境保护产品认定技术要求推流式潜水搅拌机Environmental protection product certification specificationPusher submersible agitator2004-10-28 发布 2004-12-01 实施国家环境保护总局发布HBC 29——2004目次前言 (Ⅱ)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 分类与命名 (2)5 要求 (2)6 试验方法 (5)7 检验规则 (6)8标志、包装、运输和贮存 (7)9 附录A(规范性目录) 叶轮几何尺寸的检测 (9)IHBC 29——2004前言本技术要求为实施环境保护产品认定而制定，也可作为环境保护产品质量监督管理的技术依据。
国家环境保护总局科技标准司提出制定本技术要求。
中国环境保护产业协会组织起草本技术要求，并委托中国环境保护产业协会水污染治理委员会具体承担起草协调工作。
本技术要求起草单位：江苏亚太水工机械有限公司、安徽国祯环保节能科技股份有限公司。
本技术要求主要起草人：张鑫珩、丁九光、王家廉、龙翔、蒋文军。
本技术要求由国家环境保护总局发布并负责解释。
IIHBC 29——2004环境保护产品认定技术要求推流式潜水搅拌机Environmental protection product certification specificationP usher submersible agitator1 范围本技术要求规定了推流式潜水搅拌机的术语和定义、分类与命名、要求、试验方法、检验规则及标志、包装、运输和贮存。
本技术要求适用于水处理中均质和推流的推流式潜水搅拌机。
2 规范性引用文件下列文件中的条款通过本技术要求的引用而成为本技术要求的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本技术要求，然而，鼓励根据本技术要求达成协议的各方研究是否可使用这些文件的最新版本。
《潜水推流式搅拌机》编制说明（征求意见稿）《潜水推流式搅拌机》编制工作组二○一五年四月1 任务来源本项目是依据国家标准化管理委员会环保标委秘字［2013］009号文《关于“潜水推流式搅拌机”国家标准编制的批示》，计划编号20121486-T-303，项目名称“潜水推流式搅拌机”，主要起草单位：中冶华天工程技术有限公司、中冶华天南京工程技术有限公司、长沙星航齿轮机械有限公司（原航空工业长沙中南传动机械厂星减分厂）、河海大学、中国标准化研究院资环分院、中冶华天（安徽）节能环保研究所有限公司参与编制，研、产、学三位一体协同完成编制任务，计划完成时间2015年。
2 标准制定的背景和意义2.1 国内外潜水推流式搅拌机现状潜水推流式搅拌机主要用于水处理工程，特别是污水治理工程，工作环境、工况极其恶劣，对整机的各项性能要求都比较高。
潜水推流式搅拌机主要由电机、齿轮减速机构、水力构件、动静密封、起吊机构和电器控制等通用机械、专用机械及电器共同构成，在研发、设计、生产制造工艺，和水力构件的形状、选材等方面都有独特和较高的技术要求。
国产的潜水推流式搅拌机的结构型式大多都是按国外产品简单仿制而成，特别是水力件浆叶多为仿照国外浆叶的投影形状，同样的耗电量但推流搅拌效果达不到预期值。
国产潜水推流式搅拌机配套的减速度机构一般采用的是摆线针轮或平行轴减速传动；由于国内生产该产品的单位极多，有的民营企业连起码的加工能力都不具备的作坊式企业，有的采用以小充大的非标准电机，在市场上以劣充优、以假充真搞低价位竞争，造成市场混乱不堪。
因为成本因素，在材质、热处理工艺、加工工艺的缺陷，导致国产潜水推流式搅拌机经常出现减速部件损坏、浆叶折断、轴承损坏、泄漏等问题，使用寿命大多数在0.5～1年左右。
目前，国内已有少数生产厂家通过深入的研究，创造性地发明出性价比较高的潜水推流式搅拌机，经过在若干家污水处理厂应用证明寿命、性能、价格均优于进口设备。
国外的潜水推流式搅拌机在材质、热处理、加工工艺方面克服了国产机的不足，但是其配件价格昂贵，后期维修成本太高，且进口机往往以大充小来达到延长其使用寿命的目的，导致能耗偏高。
2.2 现行的两个关于潜水推流式搅拌机的行业标准关于潜水推流式搅拌机还没有国家标准，实际应用依据是两则现行行业标准：一是环境保护行业标准HJ/T279-2006版《环境保护产品技术要求推流式潜水搅拌机》；另一是城镇建设行业标准CJ/T109-2007版《潜水搅拌机》，这两个标准内容雷同，仅仅表达方式略有不同。
由于制定行业标准的时代阶段性、以及对潜水推流式搅拌机认知程度的有限性，设计、生产、制造工艺水平能力的局限性，行业标准的很多方面表达不完整，特别在节能、减排和降耗、增效等方面更是概念模糊，其技术要求不能推动本行业良性发展；性能要求不能响应国家节能、减排政策，更不能满足用户对产品的需求，亟需制定国家标准。
2.3 行业可持续发展的需要潜水推流式搅拌机是水处理的关键设备之一，国产机价格虽低，但使用寿命短，再投入成本高；进口机投入高、能耗高、维护保养费用高。
用户迫切希望高性价比的潜水推流式搅拌机能快速得到推广应用。
通过编制潜水推流式搅拌机国家标准，对整机的使用寿命、性能进行综合规范，使制造单位在设计、生产、制造时有可靠性标准指导，从而提高产品质量质，促进环保水处理行业中潜水推流式搅拌机产业的健康发展。
3 标准编制原则本标准的编制具有规范性和系统性，遵守国家颁布的环境保护法律法规及相关规定；坚持统一、简化、选优、协调的原则，响应国家节能、减排、降耗、增效的产业政策，正确引导产品发展方向，实现环境、社会、经济效益的可持续发展，使标准具有可操作性。
全面考虑用户的利益，结合主编单位和参编单位多年来在该领域的研究创新结晶作为技术支撑，寻求最大的经济和社会效益。
4主要工作过程本标准制定工作流程中下图所示：5 标准主要内容说明5.1 标准适用的范围本标准规范了潜水推流式搅拌机的结构范畴，其应用范围涵盖了需要搅拌、混合及推流的场合。
5.2 术语和定义本标准主要对潜水推流式搅拌机及能效比值进行准确定义，响应国家节能、减排政策。
5.3 分类与命名本标准主要依据水力件浆叶旋转直径及转速的不同进行了标准分类，主要分为高速搅拌机、中速搅拌机、低速推流器三种不同功能性设备，用户可根据不同的应用场选用不同的功能设备。
5.4 技术要求考虑到技术不断地进步创新，仅对主要、关键的零部件进行规范要求，不作硬性限定。
5.4.1 潜水电机、电气系统潜水电机是潜水推流式搅拌机的关键部件之一，直接关系到产品的能耗及性能、本标准中规定用于潜水电机的定、转子应当采用高效、节能标准件，以达到节能、增效、降耗的目的。
不允许使用非标电机以小充大鱼目混珠、缩短使用寿命，同时也不应象进口产品一样以大充小延长使用寿命，从而提高产品成本，增加用户实际应用中的能量消耗。
例如美国ITT 公司4670潜水搅拌机，铭牌标识电机功率13kW、16P、额定电流44A；实际运行电流为42.5A，由公式可计算实际运行电耗为27.9kW/h。
电缆是潜水推流式搅拌机的主要关键部件之一，关系到产品的安全性能，且因长期浸泡在水中，有些水具有腐蚀性，要求电缆橡套具有防酸、碱性能要求，提高绝缘性能，保证安全。
5.4.2 减速机构减速机构是潜水推流式搅拌机的关键部件之一，直接影响产品的寿命。
大多生产厂为压价而提高产品的市场价格竞争力，采用价位较低的摆线针轮减速机，事实应用证明摆线针轮减速机在连续不停机运转时最长使用年限不超过两年。
因为摆线针轮减速的传动方式是采用针齿（实际为销轴）侧向插装在输出轴端上，不停歇高载荷运转时，难免松动变形、磨损，最终是滑动而不是啮合传动，传动效率逐日降低。
本标准中规定可以采用行星齿轮减速传动、环齿减速传动、新型少齿差减速传动等或是平行轴齿轮减速传动，规定不可以采用摆线针轮减速传动型式，同时对齿轮材质也作相应要求，虽然略微提高了产品的材料或加工制造成本，但是产品传递效率大大提高，使用寿命也延长很多，为用户节约了运行成本。
5.4.3 浆叶浆叶是潜水推流式搅拌机的核心水力部件，其形状和结构直接影响产品的工作效率和能耗。
现市场上浆叶形状多为月牙、镰刀型，末端根本不具备作用于水的功能，同样规格的浆叶，末端后掠角处线速度最大，也是对水体的搅拌、推流起主导作用的部位，因此浆叶末端后掠角处的宽度必须作出规定，将有限的能量发挥最大的功效。
5.4.4 动静密封装置密封装置也是影响潜水推流式搅拌机寿命的关键部件，考虑到科技进步与创新，预计将有更新的机械密封发明推出，所以本标准中不限定使用机械密封的结构型式和材质，但是要求选用密封性能良好的密封件，并提高密封腔的承压能力，以提升产品品质。
5.4.5 机壳考虑到各家生产工艺水平的差异，对机壳材质不做硬性规定。
机壳可以采用多种形式的铸件、焊接件，可以采用复合材料作外层防腐，也可外包不锈钢皮防腐或涂覆防腐层。
5.4.6 轴承等标准件本标准中规定在轴承选用计算时，其寿命因数的选用应参照使用条件为24h连续运转、预期寿命100000h的机械设备确定，而非将轴承寿命确定为100000h，因为在这种24h连续运转的工况下轴承寿命不可能很长。
这么多年来，所有的招投标书中对轴承的寿命要求都是连续运行十万小时，实际是误区。
5.4.7 起吊机构起吊机构是潜水推流式搅拌机进行保养、维护和维修时才用得上的必不可少的装置，其中钢丝绳的选用在保证寿命的前提下，要求其安全系数不得小于6；另外为保证在提升和下降过程中不能因为连续的弯曲缠绕而折断钢丝绳，因此本标准要求钢丝绳卷筒的直径必须大于钢丝绳直径的16倍以上。
目前市场上所提供的卷筒直径多为80mm以下，使得钢丝绳缠绕时曲径率太大易折断。
5.4.8 安全性能要求5.4.8.1报警系统是对整体的一种预防保护，以降低因泄漏而产生的损失。
5.4.8.2钢丝绳破断拉力和钢丝绳卷筒直径要求，直接影响到起吊过程中操作和人身安全。
5.4.9 整机要求因现行两个行业标准规定潜水推流式搅拌机无故障连续运行时间为4000～5000h，即半年多的时间，因标准要求起点太低，大多生产厂家的整机实际使用寿命也仅一年左右，用户的再投入较高，用户的利益得不到保证，因此在本标准中规定产品无故障连续运行时间至少为17000h（即两年），整机设计寿命不小于8年，统一产品评判标准，最大限度地保护用户权益。
5.4.10 工作性能要求目前潜水推流式搅拌机生产厂家中只有少数几家进行过流场、流态三维检测。
大多生产厂家样本中都给出“轴向有效推进距离”、“推力”等数值供用户选型。
其中“轴向有效推进距离”的流场图多为效仿国外的三维模拟图。
“有效推进距离”只是一个概念，并不能真实地反映是否节能、降耗、增效，因此并不具有实际评判的应用价值，只能作参考。
“推力”作为选型依据是片面的，推流式搅拌机不同于船用推进器，船用推进器是反作用力推动船体行走，选型时必须考虑推力大小，而无需考虑推进器在水中是否会搅起剧烈的翻滚浪涛，更不用考虑作用截面积大小；而推流式搅拌机选型时流态是首要考虑因素。
根据GB50014-2006《室外排水设计规范》要求，当氧化沟中所有水量（池容）在截面任意处水流流速大于0.3m/s的时，水中的污泥就不宜形成沉淀淤积。
本标准规定潜水推流式搅拌机在保证污泥不沉积的前提下，依据搅拌效率进行等级划分，即将产品按照能效比值分为1、2、3三种能效等级，用户也可以依据实际运行需求选择适合于自己的产品，也可作为市场价格定位参考。
5.4.11 检验方法因为浆叶是关键水力件，故本标准着重介绍了采用三坐标测量方式对浆叶几何尺寸、曲面形状及成对浆叶的对称性进行检验测量方法。
水力性能及能效比值是潜水推流式搅拌机的选型、判定指标，本标准在附录B中详细介绍了检测方法。
环境保护行业标准HJ/T279-2006版“环境保护产品技术要求推流式潜水搅拌机”中规定浆叶的检测使用单柱三坐标检测装置，如果臂长略大于1.6m时，即可检测旋转直径为3m的浆叶。
而城镇建设行业标准CJ/T109-2007版“潜水搅拌机”中采用的双柱（龙门架）式检测装置，如需检测旋转直径为3m的浆叶，则双柱间距必需略大于3m。
6 标准实施的可行性6.1 技术可行性本标准对潜水推流式搅拌机的关键部件进行了详细的规范，各规范要求是依据的成熟、可靠的生产、制造工艺技术，在实际引用、操作上切实可行，并有大量的应用实例，因而本标准具有技术可行性。
