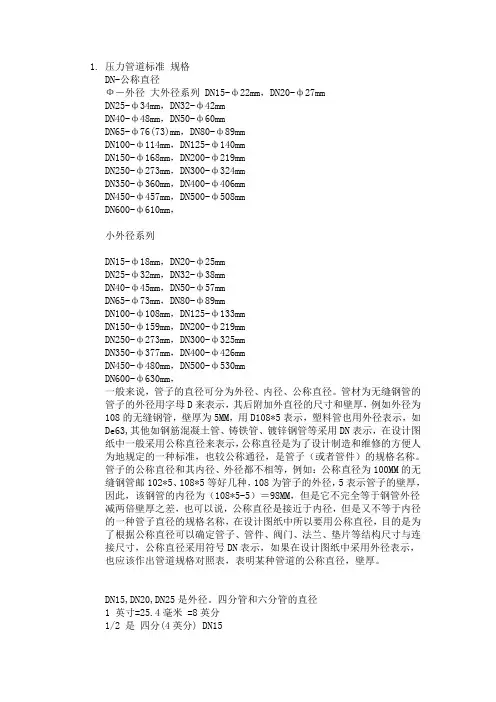

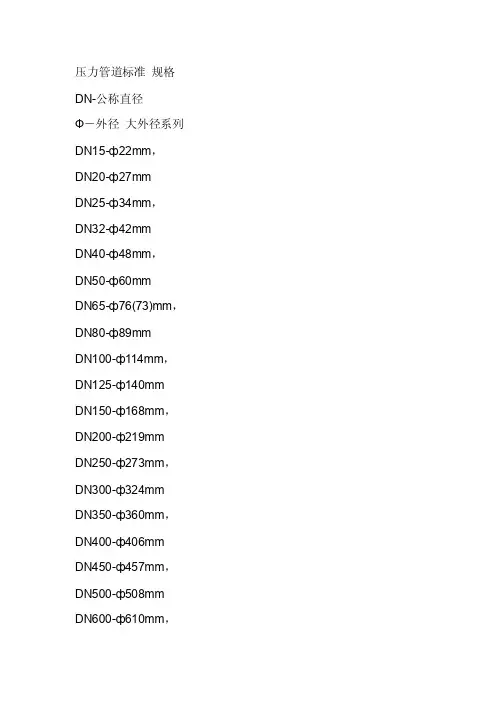

压力管道标准 规格

1.压力管道标准规格DN-公称直径Ф－外径大外径系列 DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm，一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

不锈钢管公称直径对照外径补充：600以上的都是焊接管道，公称直径和外径没有对应关系！ 压力管道标准 规格DN-公称直径Ф－外径 大外径系列 DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm，一般来说，管子的直径可分为外径、内径、公称直径。

管材为304不锈钢板，316不锈钢板，304不锈钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的304不锈钢板，316不锈钢板，304不锈钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的304不锈钢板，316不锈钢板，304不锈钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

补充：：：：600以上的都是焊接管道，公称直径和外径没有对应关系！压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm，管子尺寸系列标准(HG20553) A系列：属于"大外径系列”，B系列：属于"小外径系列"机械行业应用标准体系管子尺寸基本都属于"小外径系列"石化行业应用标准体系管子尺寸系列标准(SH3405) 基本属于“大外径系列”一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

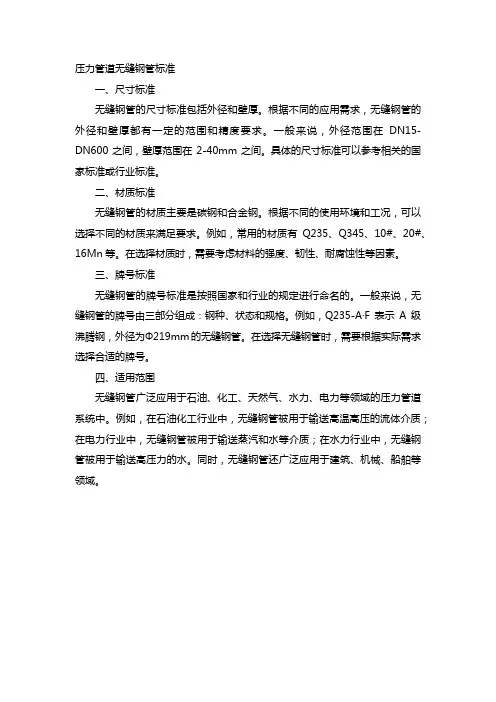

压力管道无缝钢管标准
一、尺寸标准
无缝钢管的尺寸标准包括外径和壁厚。

根据不同的应用需求，无缝钢管的外径和壁厚都有一定的范围和精度要求。

一般来说，外径范围在DN15-DN600之间，壁厚范围在2-40mm之间。

具体的尺寸标准可以参考相关的国家标准或行业标准。

二、材质标准
无缝钢管的材质主要是碳钢和合金钢。

根据不同的使用环境和工况，可以选择不同的材质来满足要求。

例如，常用的材质有Q235、Q345、10#、20#、16Mn等。

在选择材质时，需要考虑材料的强度、韧性、耐腐蚀性等因素。

三、牌号标准
无缝钢管的牌号标准是按照国家和行业的规定进行命名的。

一般来说，无缝钢管的牌号由三部分组成：钢种、状态和规格。

例如，Q235-A·F表示A级沸腾钢，外径为Φ219mm的无缝钢管。

在选择无缝钢管时，需要根据实际需求选择合适的牌号。

四、适用范围
无缝钢管广泛应用于石油、化工、天然气、水力、电力等领域的压力管道系统中。

例如，在石油化工行业中，无缝钢管被用于输送高温高压的流体介质；在电力行业中，无缝钢管被用于输送蒸汽和水等介质；在水力行业中，无缝钢管被用于输送高压力的水。

同时，无缝钢管还广泛应用于建筑、机械、船舶等领域。

工业安全技术规程压力管道简介本文档旨在介绍工业安全技术规程中关于压力管道的要求和规定。

定义压力管道是指在工业领域中承受压力的管道系统，包括输送液体、气体和其他介质的管道。

压力管道的分类根据工业安全技术规程，压力管道可以分为以下几类：1. 低压管道：设计工作压力在0.1兆帕（MPa）以下的管道。

2. 中压管道：设计工作压力在0.1兆帕（MPa）至10兆帕（MPa）之间的管道。

3. 高压管道：设计工作压力在10兆帕（MPa）以上的管道。

压力管道的设计与安装要求根据工业安全技术规程，压力管道的设计与安装需要满足以下要求：1. 材料选择：根据介质的性质和工作条件，选择合适的管道材料，确保其耐压性能和耐腐蚀性能。

2. 设计标准：按照国家相关标准进行设计，保证管道的结构强度和密封性能。

3. 施工规范：严格按照设计要求进行施工，包括焊接、连接、支撑等环节，确保管道的安全性和可靠性。

4. 检测与试验：在安装完成后，进行压力测试、泄漏检测等试验，确保管道的质量和性能符合要求。

5. 安全阀设置：根据设计要求，合理设置安全阀，以保护管道在超压情况下的安全运行。

压力管道的运行与维护要求为确保压力管道的安全运行，工业安全技术规程提出以下要求：1. 定期检查：定期对压力管道进行检查，包括泄漏检测、腐蚀检查等，及时发现并修复问题。

2. 维护保养：对管道进行定期的维护保养工作，包括清洗、涂层防护等，延长管道的使用寿命。

3. 安全培训：对从事压力管道操作和维护的人员进行安全培训，提高其安全意识和应急处理能力。

4. 紧急预案：建立完善的紧急预案，包括事故处理流程、紧急救援措施等，以应对可能发生的事故情况。

总结工业安全技术规程对压力管道提出了严格的要求和规定，包括设计与安装要求、运行与维护要求等。

遵守这些规程，能够保证压力管道的安全运行，减少事故的发生，保护人员和环境的安全。

1 范围1.1 GB/T 20801.1-2006 “压力管道规范－工业管道”规定了工业金属压力管道的基本安全要求。

GB/T 20801.1-2006系“压力管道规范－工业管道”的第1部分，规定了工业金属管道的适用范围和管道分级。

1.2本规范适用于工艺装置、辅助装置以及界区内公用工程所属的压力管道。

1.3 “压力管道”系指最高工作压力大于或等于0.1MPa的气体、液化气体、蒸汽介质或可燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质，且公称直径大于25mm 的管道。

公称直径小于或等于25mm、最高工作压力低于0.1MPa或真空、不可燃、无毒、无腐蚀性的液体承压管道亦可参照采用本规范，但不属于安全监察范围，且不列入管道分级。

1.4本规范未考虑对已投入使用的管道进行改造、检查、检验、 试验、维护和修理的适用性。

1.5本规范不适用范围如下：a) 公称压力PN420以上的管道；b) 发生事故时会导致放射性辐射的管道，如核工业装置的管道；c) 石油、天然气、地热等勘探和采掘装置的管道；d) 钢铁工业冶炼设备的管道；e) 电气、电讯的专用管道；f) 移动设备上的压力管道如汽车、轮船、飞机等；g) 城镇市政公用设施管道；h) 油气输送管道和油气田内部集输管道；i) 定型设备如泵、压缩机和其它输送或加工流体设备的内部管道以及设备的外接管口；j) 采暖通风专业的管道；k) 水电站的专用压力管道，如引水管、导水渠等；l) 火力发电厂汽水管道。

2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注明年号的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范。

然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注年号的引用文件，其最新版本适用于本规范。

GBJ16－1987 建筑设计防火规范GB/T 20801.2－2006 压力管道规范－工业管道第2部分材料GB/T 20801.3－2006 压力管道规范－工业管道第3部分设计与计算GB/T 20801.4－2006 压力管道规范－工业管道第4部分制作与安装GB/T 20801.5－2006 压力管道规范－工业管道第5部分检验与试验GB/T 20801.6－2006 压力管道规范－工业管道第6部分安全防护GB 50160－1992 石油化工企业设计防火规范HG 20660－2000 压力容器中化学介质毒性危害和爆炸危险程度分级3 术语和定义3.1 管道 Piping用以输送、分配、混合、分离、排放、计量或截止流体流动的管道组成件总成。

很多图纸管道尺寸给的是寸为单位，那么与毫米怎么换算呢？请看下表压力管道标准规格DN-公称直径Ф－外径大外径系列4分DN15-ф22mm，6分DN20-ф27mm1寸DN25-ф34mm，1寸2 DN32-ф42mm1寸5 DN40-ф48mm，2寸DN50-ф60mm2.5寸DN65-ф76(73)mm，3寸DN80-ф89mm4寸DN100-ф114mm，5寸DN125-ф140mm6寸DN150-ф168mm，8寸DN200-ф219mm12寸DN250-ф273mm，14寸DN300-ф324mm16寸DN350-ф360mm，20寸DN400-ф406mm22寸DN450-ф457mm，24寸DN500-ф508mm31寸 DN600-ф610mm，小外径系列4 分DN15-ф18mm，6分DN20-ф25mm1寸DN25-ф32mm，1.2寸DN32-ф38mm1.5寸DN40-ф45mm，2寸DN50-ф57mm2.5寸DN65-ф73mm，3寸DN80-ф89mm4寸 DN100-ф108mm，5寸DN125-ф133mm6寸DN150-ф159mm，8寸DN200-ф219mm12寸DN250-ф273mm，14寸DN300-ф324mm16寸DN350-ф360mm，20寸DN400-ф406mm22寸DN450-ф457mm，24寸DN500-ф508mm31寸 DN600-ф610mm，一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母 D 来表示，其后附加外直径的尺寸和壁厚，例如外径为 108 的无缝钢管，壁厚为5MM，用 D108*5 表示，塑料管也用外径表示，如 De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用 DN 表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

中国压力管道的定义和划分标准一、压力管道的定义根据《中华人民共和国特种设备安全法》（以下简称《特种设备法》）的规定，压力管道是指设计压力大于等于0.1MPa的管道及其附件。

压力管道主要用来输送气体、液体、蒸汽和其他流体，广泛应用于工业生产、城市供水、煤气输送、石油化工、冶金冶炼等领域。

根据不同用途和特点，压力管道可以分为不同的类别和标准，下面是对中国压力管道的划分标准的详细介绍。

二、压力管道的划分标准1.依据材料分类：（1）金属压力管道：如钢管、铜管等。

（2）非金属压力管道：如塑料管、玻璃钢管等。

2.依据压力等级：（1）低压压力管道：设计压力小于等于1.6MPa的管道。

（2）中压压力管道：设计压力大于1.6MPa，小于等于10MPa的管道。

（3）高压压力管道：设计压力大于10MPa，小于等于100MPa的管道。

（4）超高压力管道：设计压力大于100MPa的管道。

3.依据流体性质：（1）气体压力管道：用于输送气体的管道。

（2）液体压力管道：用于输送液体的管道。

（3）蒸汽压力管道：用于输送蒸汽的管道。

（4）多相流压力管道：用于输送同时包含气体、液体和固体颗粒的混合物的管道。

4.依据用途分类：（1）工业生产压力管道：用于工业生产过程中的输送和处理。

（2）市政供水压力管道：用于城市供水系统的输送和配水。

（3）煤气输送压力管道：用于天然气、煤气等气体的输送。

（4）石油化工压力管道：用于石油、天然气等化工产品的输送。

（5）冶金冶炼压力管道：用于冶金冶炼过程中的输送和处理。

5.依据施工管道分类：（1）地下管道：安装在地下的压力管道。

（2）架空管道：安装在空中的压力管道。

（3）水下管道：安装在水下的压力管道。

6.依据管道直径分类：（1）小口径压力管道：管径小于等于DN50的管道。

（2）中口径压力管道：管径大于DN50，小于等于DN300的管道。

（3）大口径压力管道：管径大于DN300的管道。

以上为中国压力管道的定义和划分标准。
