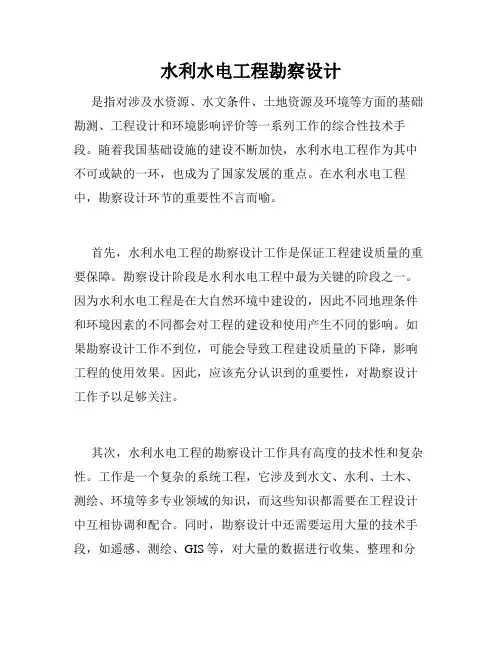

水利水电工程勘测设计方法的分析

水利水电工程勘察设计是指对涉及水资源、水文条件、土地资源及环境等方面的基础勘测、工程设计和环境影响评价等一系列工作的综合性技术手段。

随着我国基础设施的建设不断加快，水利水电工程作为其中不可或缺的一环，也成为了国家发展的重点。

在水利水电工程中，勘察设计环节的重要性不言而喻。

首先，水利水电工程的勘察设计工作是保证工程建设质量的重要保障。

勘察设计阶段是水利水电工程中最为关键的阶段之一。

因为水利水电工程是在大自然环境中建设的，因此不同地理条件和环境因素的不同都会对工程的建设和使用产生不同的影响。

如果勘察设计工作不到位，可能会导致工程建设质量的下降，影响工程的使用效果。

因此，应该充分认识到的重要性，对勘察设计工作予以足够关注。

其次，水利水电工程的勘察设计工作具有高度的技术性和复杂性。

工作是一个复杂的系统工程，它涉及到水文、水利、土木、测绘、环境等多专业领域的知识，而这些知识都需要在工程设计中互相协调和配合。

同时，勘察设计中还需要运用大量的技术手段，如遥感、测绘、GIS等，对大量的数据进行收集、整理和分析。

因此，水利水电工程的勘察设计工作需要有高素质的专业人才来完成。

再者，水利水电工程的勘察设计工作对环境保护工作也有着重要的意义。

水利水电工程的建设过程中可能会对周围环境产生一定的影响，如水质变化、土壤侵蚀、生态系统破坏等。

为了进行有序的建设，保障环境安全，水利水电工程的勘察设计工作就更为重要。

勘察设计过程中应该充分考虑环境因素，收集有关资料、开展专项调查，对各种生态环境进行评价，制定出高品质、低损害的工程实施方案，以达到效果优良、环境友好的目标。

此外，工作中的科技含量不断提高，需要不断创新。

随着社会发展和科技进步，诸如高科技手段、新型技术装备、新型材料等在水利水电工程建设中得到广泛应用，而勘察设计工作也要不断更新技术手段和方法，扩大数据范围和精度，在过程中发掘未知的因素与现象，从而提高勘察设计工作的科学性和准确性。

水利水电工程设计规范导言：水利水电工程作为一项复杂的基础设施建设工程，对规范和标准的要求尤为重要，不仅关系到工程的安全性和稳定性，也与人民群众的生命财产安全以及经济社会发展密不可分。

本文将介绍水利水电工程设计规范的相关内容，包括水利工程的基本原则、设计过程、水文水资源分析、工程结构设计、施工标准等方面。

第一节：水利工程设计的基本原则在水利工程设计中，首先必须坚持科学、合理、经济、可行的基本原则。

科学要求设计过程要与工程实际相结合，充分运用理论知识和科学方法；合理要求设计方案必须满足工程的功能需求，并符合经济合理性；经济要求设计过程要注重节约资源，降低工程造价；可行要求设计方案在技术和经济上具备可行性，能够得到有效的实施。

第二节：水文水资源分析水文水资源分析是水利工程设计的重要环节，它是基于历史水文资料分析和预测，以确定水资源量和水文要素为依据，对水利工程进行初步的可行性评估。

水文水资源分析包括以下几个方面内容：1.历史水文资料收集与整理；2.水文数据分析方法和模型选择；3.频率分析和概率分析；4.水资源评价和利用方案。

第三节：设计流量计算在水利工程设计中，设计流量是工程设计的重要依据，它是根据工程所在地的水文条件、水资源利用要求和工程设计水平等因素确定的。

设计流量计算主要包括以下几个方面内容：1.设计频率和设计年限确定；2.设计洪水计算原则；3.设计流量计算方法；4.流量频率曲线绘制。

第四节：工程结构设计工程结构设计是水利工程设计的核心环节，它直接关系到工程的安全可靠性。

工程结构设计包括以下几个方面内容：1.工程类型与结构选择；2.结构受力分析和计算；3.施工工艺和材料选择；4.结构稳定性和安全性分析。

第五节：水利工程施工标准水利工程施工标准是为了确保施工工艺和质量控制的规范化和标准化。

水利工程施工标准包括以下几个方面内容：1.施工工艺和工序控制；2.施工设备和材料要求；3.施工质量控制和验收标准；4.施工安全和环保要求。

水利水电工程地质勘察的主要方法及难点摘要：伴随我国科学技术的不断提升，我国水利水电工程的发展和规模也在不断的壮大。

因此，有关部门以及相关的责任人，需要对水利水电工程地质勘察问题，更加的关注和关心，要深层次的对水利水电工程所属区域的地质问题，进行仔细的勘察和分析，并针对存在的客观问题，进行及时有效的处理和解决。

同时有关部门，还需要及时的引进现代化的水文地质勘察技术。

要将其切实应用到现实的勘察工作之中，全力保证水文地质勘察，拥有可靠稳定的结果，如此才能提升水利水电工程的施工质量，并为水利水电工程的建设和发展保驾护航。

关键词：水利水电工程；地质勘察；难点1水利水电工程地质勘察中存在的难点从一般情况分析，对地质问题进行预测和分析一直是水利水电工程建设中研究的重点。

但是，地质环境的变化、水利水电工程储水能力、水保护状态、环境问题、地质问题等要素都会影响项目的推进。

并且，在正常情况下调查地区的储水质量、水电项目等要素可能会受到大气环流或是环境水分配的影响而产生变化。

这些都不利于水利水电工程的有效开展和实施。

1.1环境问题该问题在水利水电工程勘察中十分重要。

虽然水利水电工程建设在很大程度上会避免洪水增长，也可以避免在非水淹时期造成主流洪水，但是在对水电项目进行养护过程中，也容易给地下水带来一定破坏现象，引起严重的环境问题。

水利水电工程周边的土地由于河流生态环境的恶化，会出现明显的河口沉积现象，造成严重的河水泛滥问题。

当河流速度出现极速下降的时候，其容量也将不断降低。

特别是水利水电工程中，随着水位的下降，将给周边的水质、水环境带来重要影响。

1.2水文问题在水利水电工程地质勘察工作中，水文问题十分普遍。

基于滩涂、水电节水地质中的理论分析可以发现，如果各条件出现较大变化就无法确定一些工程使用条件。

最普遍的地质勘察问题主要是水利水电工程地质勘察报告不准确、不严谨，其中的一些问题被忽略。

在水电管理中，部分水利水电工程调查报告也无法被分析出具体结果。

设计施工水利规划与设计2020年第4期使人工高边坡在开挖过程中及其边坡形成后短期内没有发生过崩塌、滑坡等破坏现象，工程地质测绘成果也表明边坡上岩体完整性较好，但是，工程地质分析及有限元计算分析已表明，人工边坡浅表部局部岩体已处于极限平衡状态或已处于塑性变形阶段，该工程区地震基本烈度为/度，地震频发，伴随时间的延长，地震等工况的发生，将促进人工边坡表部岩体不断变化，边坡上将不断新出现具不稳定趋势和稳定性差的结构体，具不稳定趋势和稳定性差的结构体数量不断增加，再加上降雨、冻胀、水流冲刷、植物根劈等日积月累作用，稳定性差的结构体将不断失稳破坏，又促进了边坡表部变形发展，反复循环，边坡整体稳定的边界条件受到影响的可能性将增加，进而对边坡整体稳定不利，因此，去学水电站料场人工高边坡必须进行工程加固处理，抑制住边坡表层岩体变形发展，保证边坡浅表部结构体稳定，相应边坡内部岩体抗剪强度变化值、岩体内塑性变化区域由于边坡开挖而产生的变化范围及幅度就会在可控范围内，边坡岩体局部及其边坡整体稳定性就会得到保障&4结语工程地质分析与有限元模拟分析相互配合与补充，研究分析清楚了去学水电站料场人工高边坡区域内岩体塑性变化、岩体水平位移变化规律，进而得出岩体破坏规律，指出了边坡支护设计的关键点，避免了由于误判外表现象而引起的一系列不必要的工程问题及隐患。

此种分析方法给类似工程提供了参考经验，同时为解决工程问题带来新的思路。

本文有限元模型未将边坡看成复杂网络结构岩质边坡，而看成为理想的弹塑性材料边坡，略显不足,待下一阶段进一步研究，以取得更加精确的成果。

参考文献:1:张倬元，王兰生，王士天.工程地质分析原理:M].北京：地质出版社，1994.[2]丁参军，张林洪，于国荣，等.边坡稳定分析方法研究现状与趋势[J].水电能源科学，2011，29(8):112-114.[3]万宗礼，刘昌，聂德新，等.水电站工程滑坡及特殊边坡研究[M].北京：中国水利水电出版社，2012.[4]孙红亮，罗浩.三维多波束测深系统在库区蓄水稳定性复核评价中的应用[J].水利规划与设计，2019(9):57-61.[5]陆兆溱.工程地质学[M].北京：水利电力出版社，1989.[6]魏应乐，刘丽云，戈海玉.边坡岩体抗剪强度参数的非线性确定方法[J].岩土力学，2012，33(2):395-401.[7]刘伟，李臻.工程水文专业审查中若干问题分析[J].水利规划与设计，2019(1):137-142.[8]石安池，徐卫亚，张贵科.三峡工程永久船闸陡高边坡岩体卸荷非线性力学分析[J].岩土力学，2006，27(5$:723-729. [9]柏俊磊，王乐华，汤开宇，等.开挖卸荷速率变化对岩质边坡应力应变影响作用研究[J].长江科学院院报，2014，31(6$: 60-64.[10]白向华，基于数值分析法的岩质边坡开挖应力状态分析[J].水利规划与设计，2020(1$:137-139.[11]王迎东，王亚群，邢辰.水-岩化学作用对滑坡演化过程影响研究进展[J].水利规划与设计，2019(3$:75-78.[12]张海生，高海静.库区斜坡水位变动响应研究[J].水利规划与设计，2019(7$:52-54.[13]刘学伟，刘泉声，刘建平，等.复杂应力条件下裂隙网络扩展机制试验研究[J].岩石力学与工程学报，2016，35(增2$: 3662-3669.[14]王英豪.利用赤平极射投影法评价岩质边坡稳定性[J].水利学与工程技术，2011(6$:57-59.[15]徐光明，邹广电，王年香•倾斜基岩上的边坡破坏模式和稳定性分析[J].岩土力学，2004，25(5$:703-708.[16]朱以文，蔡元厅，徐晗.abaqus与岩土工程分析[M].北京:中国图书出版社，2005.[17]王金昌，陈页开•abaqus在土木工程中的应用[M].杭州：浙江大学出版社，2006.[18]于立宏，韩立军，赵玉滨，等，ABAQUS软件在工程地质勘察中的应用[J].水利规划与设计，2017(12$:115-117.[19]费康，张建伟•abaqus在岩土工程中的应用[M].北京：中国水利水电出版社，2010.[20]于立宏，郑亚臣，范文进，等.去学水电站色丛组库岸边坡整体稳定性分析[ J].水利技术监督2019(6$:192-195.水利部印发《水利工程勘测设计失误问责办法(试行)》本站讯2020年3月6日，水利部以水总【2020】33号文印发了《水利工程勘测设计失误问责办法(试行)》(以下简称《办法》)&《办法》以《建设工程质量管理条例》《建设工程勘察设计管理条例》等相关法律、法规、规章为依据，结合了水利工程勘测设计实际，适用于初步设计批复后的水利工程勘测设计失误问责&《办法》明确了水利工程勘测设计失误的分级标准和问责标准，将实现水利工程勘测设计失误问责的制度化、科学化，进一步将压实勘测设计责任，促进勘测设计质量不断提升&(水规总院网站)•135-。

论水利水电勘察钻孔压水、抽水、注水试验规范操作摘要：在水利水电工程建设中，勘察是重点工序，需通过更为全面的勘察工作，加深对现场情况的充分了解，提高施工方案与现场情况的协调性，消除各类施工问题。

钻孔压水、抽水及注水试验都是相对有效的勘察手段，便于明确工程现场的水文地质环境情况，有序推进水利水电工程的各项施工作业，提高施工质量。

本文就分别针对钻孔压水、抽水及注水试验的规范操作进行研究及讨论，以期提高水利水电工程的勘察水平。

关键词：水利水电勘察；钻孔压水；抽水；注水试验1水利水电勘察钻孔压水试验的规范操作要点1.1钻孔压水试验的作用钻孔压水试验是水利水电勘察中的一项重要试验，在勘察设计中具有以下意义：首先，便于明确岩土层的工程性质。

通过钻孔压水试验，可以测量不同深度岩土层的渗透系数、孔隙度、饱和度、渗透压力等参数，进而确定岩土层的工程性质，为工程设计提供依据；其次，明确地下水位及其渗流状况。

钻孔压水试验可以测量地下水位及其渗流状况，为工程选址和设计提供重要参考；第三，明确地基的稳定性。

岩土层的稳定性和承载力都与水文地质条件有关，通过钻孔压水试验可以掌握地基的稳定性情况，为工程设计提供更加可靠的地基基础资料；第四，为水文地质调查提供依据。

钻孔压水试验可以获得不同深度的水文地质信息，可以帮助水文地质调查员更好地了解地下水的流动规律和分布情况。

1.2规范操作要点钻孔压水试验是水利水电勘察中用来测试岩石渗透性的一种方法，其规范操作要点如下：钻孔选址，要选择符合设计要求的钻孔位置，并确认其深度和钻孔直径，准备好测试用的试水管、试水泵、压力计、计时器、表面积计算器等设备。

当设备就位后，先安装试水管，再利用水泥浆填充缝隙。

试水管应垂直放置，不能倾斜或弯曲，而后再设置试水泵的吸入、排放口和管道，保证试水泵处于负压状态。

当试水管放入岩体中时，用水泵向试水管中灌入水，在一定的时间内观察试水管的水位变化。

记录试水管内水位的时间，用连续的时间范围计算出每个时间间隔内的水位变化量。

水利水电工程检测标准引言：水利水电工程在当今社会是非常重要的基础设施之一，其建设与运营涉及众多方面，需要严格遵守相关的规范、规程和标准。

本文将重点介绍并阐述水利水电工程检测的相关标准，以确保工程的安全性、可靠性和质量。

一、地质勘测及水文观测标准1.地质勘测标准地质勘测是水利水电工程建设之前的重要环节，其目的是了解工程所在地的地质条件，以确定工程的可行性和设计方案。

地质勘测需要遵守以下标准：- GB 50187-2011《水文地质工程地质调查规范》：规定了水文地质调查的内容、方法和要求，包括地层、地貌、断裂、地下水等的勘测与分析。

- GB/T 50182-2013《岩土工程勘察规范》：包括针对不同地质条件下的勘察方法、内容和报告编制的要求。

2.水文观测标准水文观测是为了了解水库、河流和水源地的水文特征和变化，为水利水电工程提供依据。

水文观测需要遵守以下标准：- GB/T 7536-2003《水文观测规范》：规定了水文观测的内容、设备和方法，包括测站的建设、观测数据的记录和处理等。

- SL 303-2006《水文站网布设及水文观测数据质量控制标准》：规定了水文站网的布设原则和方法，以及水文观测数据的采集、传输和质量控制要求。

二、水利工程结构检测标准1.混凝土结构检测标准混凝土结构是水利水电工程中常见的建筑材料，需要进行质量检测以确保其强度和耐久性。

混凝土结构检测需要遵守以下标准：- GB 50203-2011《混凝土结构工程施工质量验收规范》：规定了混凝土结构施工质量验收的内容和标准，包括对混凝土强度、密实性和外观等方面的检测要求。

- GB/T 50430-2007《建筑物混凝土结构检测规范》：包括对建筑物混凝土结构检测的方法、仪器设备和数据处理等方面的要求。

2.水工结构检测标准水工结构主要指水坝、闸门和堤防等工程，需要进行结构和性能检测以确保其稳定性和安全性。

水工结构检测需要遵守以下标准：- GB 50268-2008《水工金属结构工程施工技术规范》：规定了水工金属结构的施工和质量验收的要求，包括对金属结构材料和焊缝的检测要求。

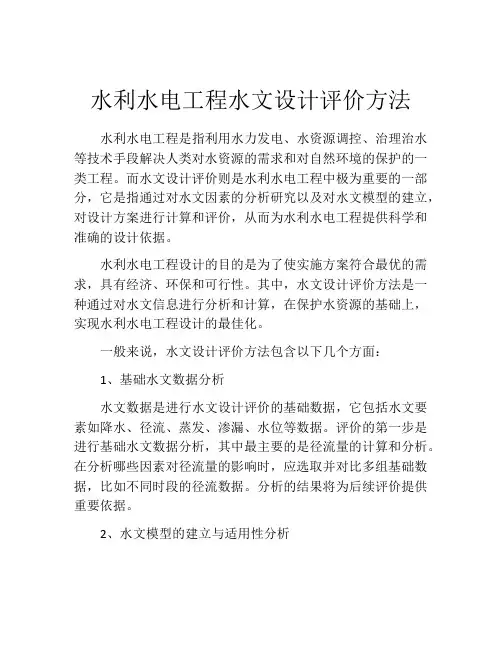

水利水电工程水文设计评价方法水利水电工程是指利用水力发电、水资源调控、治理治水等技术手段解决人类对水资源的需求和对自然环境的保护的一类工程。

而水文设计评价则是水利水电工程中极为重要的一部分，它是指通过对水文因素的分析研究以及对水文模型的建立，对设计方案进行计算和评价，从而为水利水电工程提供科学和准确的设计依据。

水利水电工程设计的目的是为了使实施方案符合最优的需求，具有经济、环保和可行性。

其中，水文设计评价方法是一种通过对水文信息进行分析和计算，在保护水资源的基础上，实现水利水电工程设计的最佳化。

一般来说，水文设计评价方法包含以下几个方面：1、基础水文数据分析水文数据是进行水文设计评价的基础数据，它包括水文要素如降水、径流、蒸发、渗漏、水位等数据。

评价的第一步是进行基础水文数据分析，其中最主要的是径流量的计算和分析。

在分析哪些因素对径流量的影响时，应选取并对比多组基础数据，比如不同时段的径流数据。

分析的结果将为后续评价提供重要依据。

2、水文模型的建立与适用性分析水文模型是基于水文要素的特征和流域的地貌物理特征、土壤类型等指标分析建立的，通常包括单一模型和组合模型两种。

单一模型以单个水文要素为基础，通过针对性计算，对设计方案作出相应的评价；组合模型则是将多个要素进行综合，以达到更全面和准确的评价结果。

评价时应适当考虑水文模型的适用范围和适用性。

3、设计效果的计算和评价在水文模型建立之后，可以进行设计效果的计算和评价，其中包括水文特征数据分析，方案优化，设计方案对环境的影响评估等。

其具体工作包括方案分析，计算评价，效果优化等。

方案分析要考虑多种因素，如径流量、水质、土壤等；计算评价则为方案提供定量指标，可以用于评估和比较不同方案的优缺点。

根据评价结果可对方案进行优化和改进，以实现更理想的设计效果。

4、不确定性分析不确定性在水文计算和评价中是不可避免的。

评价时，应考虑不同方案的应变能力，比如方案对降雨和径流量的变化更敏感的问题。

中华人民共和国行业标准中小型水利水电工程地质勘察规范条文说明目次编写说明总则规划勘察设计勘察施工地质工作勘察成果附录中小型水利水电工程边坡工程地质分类附录中小型水利水电工程围岩工程地质分类编写经过中华人民共和国成立以来积累了丰富的经验为了改变这一状况年月号文通知经上述单位投经主编单位推荐金德濂编写组于年年论修改年个省个单位代表对初稿进行讨论提出修改意见年月由水利水电规划设计总院组织个省年一般说明中小型水利水电工程的规模跨度较大关于章节的划分我们采用以勘察阶段分章或节由于中型和小型工程勘察深度将小型工程专列为各勘察阶段的一条或一节来除对一般所谓重点多冠以特别是既做到勘察深度随关于规程的选用规定应规定围岩分类在大型水利水电工程地质勘察规范中已有一个故另编一个适合于中小型工程究边坡工程地质问题本规范根据我国水利水电边坡工程地质勘察经验提出适用于中小型水利水学性质参数资料如下系指了解如果一些情况还不够清楚因此它的勘察方法除资料搜集和现场踏勘外一般少做重型勘规范的性质是进行中小型水利水电工程地如察成果质量的依据总之地质工作加以研究处理这一点正是几十年来中小型水利水电工程地质勘察的特点这些也必通过观测搜集资料工建筑物至于坝高小于表水利水电枢纽工程的分等指标分等指标中有关防洪灌溉两项系指防洪或灌溉工程系统中的重要骨干工程灌溉面积系指设计灌溉面积永久性建筑物系指枢纽运行期间使用的建筑物根据其重要性分为主要建筑物例如等次要建筑物例如失事后不影响主要建筑物和设备运行的挡土墙导流墙工作桥及护岸等临时性建筑物系指枢纽工程施工期间所使用的建筑物例如导流建筑物等本条是根据我国几十年中小型水利水电工程地质勘察工作的正反两方面经验总结提出的几十年来我国在中小型水利水电工程地质勘察方面已积累了丰富例如强调坚持基本建设程基不少中小型工程是边施工有些是倒三边据近年各省对病险水库工程的调查违反基建程序或勘的勘探工作量较少这样自然要求以不参与施工关于勘察方法中小型工程强调以地质测绘为主此外全国地质区测工作已经完成很多省区都已有航测地形图已建的数以万计的水库工程另外地质人员的经验也越来越丰富总之勘察工作要贯彻的工作原则是根据我国中小型水利水电工程地质勘察的正反两方面经即中型工程三个阶段所谓经过勘测设计的主管部门和审批单位批准有些工程初设只做一些专项补充勘本但是考虑到全国各地当前在执行基建勘察设计程序上存在的因此可以将至于小型工程对中小型工程一般中型工程所要研究的课题和深度多不及大型工程勘察阶段后保留技施阶段实际上是容许降低初设勘察要求而且大多数中型工程在完成初设后即上马勘察经费和时间也不容许因此当然也不影响在必要时勘察任务书是主管单位下达的指令也是勘察勘察工作大纲是由勘察单位编制的一般应包括下列内容因此全面质量管理方法的内容很多这关于勘察人员工作作风几十除理论知识外特别是近十几年来电子技术和物理勘探技术已广为采用笨重的勘探手段也现行水利水电勘察方面的规执行这些规程应有一定的物质和技术中小型工程的勘察单位限于条件此外凡是规程在执行中可以简化或更改的地方水利水电工程施工地关于建材规程主要是考虑中小型工程在建材勘探方面灵活性较大有时不可能按规程所规定任务由于中小型工程即可以是一条河上也可以是跨流域的鉴于以上情况对规划方案中近期拟开发的工程勘察工作可达到调查勘察内容与方法因此它的勘察内容都是一些可能影这些内容也是从多年来水利水电工程地质勘察和工程建设实践经验中总结得出的期但是考虑到我国较熟悉没有必为强调这些应注意的内容特别是这些都现在全国几乎全有区还有航测的地形地区地质勘察资料县志及国家地震部门还有很多地震资料对考虑到这个时期所使用的基本图件是工作或利用工作底图编绘的本预测可能出现的重很有价值方面的内容库岸稳定方面主要考虑是否会因为蓄水而引起大规模滑坡造成灾害或危及建筑物安中小型水利水电工程边坡工规可资搜集利用的资料一般有地矿部门做的区测时使用的对地质条件简地质条件复此外还规定为查明可能渗漏段的地下水位关于勘探工作重型勘探包括机中小型工程勘察限于设规划阶段代表本梯级的坝址位置干工程对地质特别在精本阶学试验也很少进行本条所指输排水线路系指工农业城乡供水或排水工程和引水发电工程中的引水或排水渠大的物理地质现象以搜而待设计勘察阶段再做深但对影响线路成立的重库区和输排水线路不做地质测绘但对近期开对进行地质测一般不布置岩心钻探设计勘察中型工程可行性研究勘察鉴于绝大多数中型工程的非主体建筑物规模较在勘察内容要求上强调了在全面了解基本地质情况基础上其中大地构造部位和区域主要构造一般但对和建筑物关系密切的主要构造线必要时应进行复核调查活动性资料号鉴于国家地震局正式颁布的万图号文备注栏指出增加了程所谓所处位置十分重要的工程因此在勘察深度上要求初步查明严重渗漏地段泛勘探剖面一般情况下以垂直和平行渗漏方向布置并尽可能结合防渗方案为好根据大多数一般物探点间距在此采用了中值不大于控制性钻孔不少于具备在分水岭低垭处及其两侧部分至少各应有一个钻孔的最低数量而拟定的只有这样才能满足两种长观时限的存在主要是考虑在中型工程勘察中但要求在进行工程地质勘察的同时从地质上进行分析关于土基曾比较了松散岩石地基土基加之松散岩石地基松散地基因此采用土基尤为重要对土规定孔深按坝高的倍数应理解为坝越低孔深按坝高的倍数应大一些中型工程的勘探点间距为达到基本查明主要工程地质问题的目的据对可行性阶段一些地质条件较复杂房溢洪道外勘察研究的重点是地基的性质和边坡如果地基条件比较复调查为主的工作方法这是因为搜集和分析已有地形地质资料特别是利用航卫照片和遥感资料来已有不少工程深埋长隧以收集利用前人资料和航卫片资料在可行性研究阶段许多地区输排水线路选没有对全局的清晰概念和宏观地质条件的把中型工程初步设计勘察中型水利水电工程初步设计阶段的勘察任务与大型工程基本相同只是勘察的深度和精度本阶段是前期只是一些一般性的地质除影响建筑物安全稳定的问题要查明外步查明了位置通过渗漏地段勘察主要依靠勘探剖面一般沿分对复杂的渗漏段分水岭钻孔主要为了查明分水岭透因此评价喀斯特渗漏主要是分析喀斯特渗漏的条件对主要喀斯特渗漏条件勘察的深度词选用了只对相对隔水层和分水岭地下水位要求查明主要是考虑喀斯特渗漏地质条件是错综复杂大量工程实践表明中型工程一般水库不大部分水库原有渗漏上合理布置主要勘探剖面钻孔不少于三个长期观测被人为破坏的现状而特在可行性研究阶段区域和水库区勘此外还要对库区可能坍岸地段特别是重点后靠移民区进行专项勘察件改变和人类生产活动等而出现不少边坡稳定问题提出来的边坡勘察的程度是了解边坡的工程地质特其中关于边坡地下水的贮存特点和水流活动情况系指洞探主要用于查明不稳定边坡体钻探也是查明边坡变形岩土体的有效方法钻进中要计算坡为准确判断滑坡床或主关于坍岸只发生在第四系松散土层中只其次关于术语的统一问题对本条采用水库边坡或水库岸坡坡岸坡在辞源中解释为变形边坡这在北方开阔平缓的水库库岸地带较为常见在南也可能因浸没而使农田出现冷浸浸没应当指其特这类工程既有一般可溶岩区水利水电工程所遇到的因此有必要将其单列一条专门但由于溶洼水库和溶洞水库主要以拦因此汇水面积的确定和水源可靠性评价十分重一般由建如果坝型不同化层的工程地质条件对刚性坝则除覆盖风化层外还应查明基岩的工程地质条件特别是基岩中此外对的经验基岩中的竖井一般较少开一般岩基坝址岩体的物理力学因为我国在这方面已有很多参考资料只是对一些控制抗对于拱坝拱座岩体的变软弱岩系指饱和抗压强度低于软弱岩层在上述岩层的共同特点是抗压强度低效应明显常有见风消因此其勘察内容和勘察方法与一般岩基坝址相同殊保护措施上述情况在我国中小型水利水电工程中关于勘察方法指出在岩基坝址勘察的基础上可溶岩区别于一般岩石坝基的显著特点是喀斯特洞穴有时甚可溶岩坝基的岩石强度和一般岩基坝址岩石无大区别主要问透水性甚为微弱的砂页岩地层喀斯特相对不发许多坝址都成功地利用隔水层或相对隔水以可溶岩坝基勘察除常规岩石坝基的勘察方法外例如水文地质工程特渗漏有关的范围包括在内河床钻孔深度而且应满足勘查喀斯特发育规律的需要追索开挖一些洞隙以查明喀斯特发育规律特利灌浆工艺也有很大差别必要应提前在初设阶段进行帷幕灌浆试验我国有数以万计鉴于土基的持力层主要是松散岩层如果基岩埋藏在可行性在初设阶段应在上述基础例如对基岩浅埋区要查明基岩埋藏深度和基岩面起伏变化情况防渗墙基岩一般应进行防渗帷幕灌浆对隔水层进行勘察外物探其次为物探和地质测对于闸关于试验也提出原位测试本条所指建筑物是除大坝和溢洪道以外的其他地面建筑物对地面压本条对一般性的勘察内容未再细所需岩土和大坝布置在一鉴于溢洪道泄洪冲刷引起的工程地质问题和其他地面建筑物不同中小型工程溢洪道一般很少做较多的勘探工作至于勘察的响进洞和成洞条件的重要因素是洞室有无地质方面仍分段提供围岩围岩但由于中小型工大型工程拟采用的围岩分类方法较难适用中因此其目的是通过围地下建筑物的勘察方法地质构造根据区测资料这里要特别强调这对于深埋长隧流量在考虑到中型工程渠道开挖通水后可能带来什么问题及渠系建筑物地基和边坡的稳定条都对于一些穿过溪沟的渠系建筑物本阶段还一般来说渠道对地基的要求不高如无特殊地质问题都可以在施工中根据开挖遇到的情况现场研究渠系建筑物也主要是一些排架支墩已可以反如果遇到特殊土因其物理力学性质差异较小型工程设计勘察今后水利水电工程仍将以小事实上也不可能按对中型工程的要求进行勘探而又要例如水库问题不致因蓄水而造对这方面的问题应在规划阶段则规定其勘察任务是查明区内因为此外对水库是否漏所谓成库条件系指能安全蓄水形成水库的条件涉及的内容包括是否因库水浸没使农田冷浸或出现盐碱化资料搜集时区域地质测绘资料十分重要其他与水库区有关的前人做过的地质成果也应尽可能搜但是对重要的或地质条件复杂的水库则要求做地质测绘所谓重要或地质条件复杂的水库包括水而影响库外又较低应强调坝肩稳定性的勘地质条件简单的坝址可只做些剖面地质测绘地质条件较为复杂的地坝址区边坡较为完整稳定但当坝型复杂时如拱坝或空腹重力必要时应进行钻探至于试验土基限于试验数量不多鉴于小型水利工程特别是山丘区小型水利水电工程对于渠道则强调渠身的渗至于勘察方法为主甚至土钻孔本阶段一般不做岩土试验天然建筑材料勘察一般规定利水电工程地质勘察任务之一规定按规程执行未按普查初查详查三级循序进行必须采用反而要求较规程规定更为精确地进行勘察也有一些工程甚至未进行天然建筑材料勘察做一些变通因此本条特别列出此外对建筑材料勘察的一些特殊要求也可在任规程规定都必须进行普查是坝址选择和坝型方案比较的主要因素应对主要材料和主要产地进行详查应做补充详查规定普查由上述可知规程的规定是严格的即要求按普查初查又规定了当然也有一些重要的复杂的中型工程按初查详查的顺序去做考虑到中型工程系按可行性研究和初步设计划分设计阶段建筑材料勘察如果只进场一次究也可在是初查或是详查同的精度建筑材料的数量和质量要能满足设计的要勘察方法例如利用这些资料可以使工作更加有针对性可以搜集材料储量和质量资料或利用坝址勘察资料以减少料的风化基岩可作为土石坝的填筑代替料建筑物区开挖的残坡积层例如作为土石坝填筑料关于建筑材料勘察的工作原则段对中小型工程除一些工程量较大能就近采用运距是决定料场是否采用的很对砂砾料将产地分为三例如储量甚丰岩性单一岩相稳定当地居民又有采用该石料的经验已有采料场或天然剖面勘探网相反对砂砾料要求储量的砂砾滩地总之包括应提交的图考虑到中小型工程的特点规定一般情况下不编写专门的建筑材料勘只有当建筑材料条件复杂或建筑材料问题成为影响坝型选择关键时不论是否编写专门的天然建筑材料勘察报告究竟应附什么图件在本规范附录主要附图目录施工地质工作任务施工地质工作是工程勘察阶段地质工作的继续本阶段的首要任务就是研究分析所揭露的地质现象校正以前的结论和参数和设计施工人员共同研究提出处理措施的建这是中小型工程施工地质工作的特点除了上述任务外还列这是因为考虑到察单位地质人员执行施工工作内容列出要搜集研究的上述三方面的主要地质现象和有关资料的内容主要是考虑这些现象和资料对至于属于一般常识之内的事例如不良总之应搜集的资料内容非常广泛一个原则是中小型工程地质勘察的特点是前期勘察受不少水文地质工程地质问题是在施工期开挖揭露后才及时研究处理解决的这里提出配合设计和施工单位行体制而处理措施的联系单或设使之更施工地质工作的重要内容之一就是对原结论建议和参数实事例如边坡是否会失稳隧洞是否会有大的塌方或突水会不会挖到软弱的岩土层我国中都应经过质量检查部门的验收手续以保证建基面确开挖处理验收的内容从地质角度看主要是参加基标高的重大改变这种工作方法文字记在今后运行期工程整修时就是重要的参考资我此外还应养成编写施工地质不仅为施工完成后编写施工地因此不少工程都习惯于编写施工地质日记录的内容主要是与施工地质有关的重要事件例如施工地施工地质日志的编写应列为施工要地质现象为了表述建基面以下的地质现比例尺述不详时对于土基基坑由于除土层分界面以外其他要表达的地质现象不多对于地下洞室若为地下厂房则多施测展视图总之这些四壁展视进行的补充岩土物理力学试验本规范还规定了标件时宜尽可能采用通过监测并对监测资料进行研究分在隧洞施工中突水现象时有发生特别在喀斯特估计有可能程量影响较大的不良地质问题可结合施工开挖研究处理具体工作方法和工作量应根据实际勘察成果一般规定关于阶段性工程地质勘察报对中型工程或地质如果地质条件比较简单经勘测设计主管单位同意也可以提交地质简报不另写失情况严重而若干年后病险漏库需要加固处理时因缺乏资料因此本条对工程地质勘察报告的三个组成部分具体的要求对报告正文要求依据事实和数据进行综合过去有些地质报告文字过长结合工程的评价少过去有些图虽然此外报告和图幅也施工地质工作结束后应提交的施工地质报告中小型工程因为条件限论意见几十年来有一些强调要经过有经验的各级技术负责人的校并且规定过去有不少工程因为制度不健全或其他原因不仅勘察资料不全而且缺乏建档制度工程地质勘察报告考虑到各工程的地质条件千差万别工程的特点也不一样对报告总的要求应当符合和一般情况下应包括这四至于施工地质报告所含内容更为庞杂附图和附件地质报告的主要附图目录见附录有些专门性即在任何情况下只要至于小型工程其他图件都是根据需工程地质勘察报告的附件系指除工程地质勘察报告及其附图以外的为了进一步说明与工一般是在阶段地质勘察报告的基础上为了进一步为查明这些专门性地质问题除常规勘探工作外例如如果某坝址软弱夹层成为坝址的关键工程地至于专门批复文件和审查会议纪要原始资料原始资料系指作为编制工程地质勘察报告和施工地质报告依据的一切未经系统加工的第并进行必要的情况归纳和注记仍然是十当不少工程出现病害需查询原始资料以便弄清病害原因时由于资料未系统整编装给查询工作带这种教训应当吸取也是在工程运行期间期保存的地质标本例如对工程安全有较大影响的软弱夹层标本不属此类资料的交付也此外国家还规定某些阶段性的勘察报告和图件我国中小型水利水电工程施工地质工作的承担单位形式多样有的由原勘测单位派员去做明常有散失的缺点本条提到要从也为便于保持关于边坡的工程地质分类边坡的工程地质分类中小型水利水电工程适用编入本规范参考资料附录边坡是水利水电工程地质勘察的更加重视根据经验对边坡的现状作出客观分析并对其稳定性作出而分析和评价的依据但迄今我国还没有一个适用附录特性的边坡加以区分分类的主要目的是这些分类坡高度有叫也有叫岸坡我们叫并定义为边坡的临空侧面称为坡的顶部缓坡面或水平面称为坡面与坡顶面的转折部分称为边坡的下部与平地相接部位称为坡面与坡顶面以下至坡脚的岩体称为本分类对边坡未采用斜坡斜在边坡分类表中坡积层除此而外此类边坡所含块身的特性例如上部为较厚层的残坡积层土层对附录中小型水利水电工程围岩工程地质分类多在以内很少大于曾编制了适年代的部颁水利水电施工地质规程曾附有水利水电工程适我国所有上述分类都因考虑的分类因素和分类的目的部颁适用于该分类的依据是岩石采用这一分类法因此本分类的目的一方面使野外地质工作人员能通过地质测绘和勘山岩压力的大小另一方面通过分类标准的划分将常用的一些描述围岩本分类主要针对岩质洞室动强弱等目前不少中小型工程隧洞设计时根据塌落高度估算山岩压力经验公式如下式中塌落高度岩体容重条规定估算围岩松动压力表围岩塌落高度注在隧洞开挖前按按松动介质平衡理论。
