《工业金属管道设计规范》GB 50316-20001 总则为了提高工业金属管道工程的设计水平，保证设计质量，制定本规范。
本规范适用于公称压力小于或等于42MPa的工业金属管道及非金属衬里的工业金属管道的设计。
本规范不适用于下列管道的设计：制造厂成套设计的设备或机器所属的管道；核能装置的专用管道；长输管道；矿井的管道；采暖通风五空气调节及非圆形截面的管道；地下或室内给排水及消防给水管道；泡沫、二氧化碳及其他灭火系统的管道。
除另有注明外，本规范所述的压力均应为表压。
工业金属管道设计，除应执行村规范外，尚应符合国家现行有关标准的规定。
2 术语和符号术语A1类流体在本规范内系指剧毒流体，在输送过程中如有极少量的流体泄漏到环境中，被人吸入或与人体接触时，能造成严重中毒，脱离接触后，不能治愈。
相当于现行国家标准《职业性接触毒物危害程度分级》GB5044中Ⅰ级（极度危害）的毒物。
A2类流体在本规范内系指有毒流体，接触此类流体后，会有不同程度的中毒，脱离接触后可治愈。
相当于《职业性接触毒物危害程度分级》GB5044中Ⅱ级及以下（高度、中度、轻度危害）的毒物。
B类流体在本规范内系指这些流体在环境或操作条件下是一种气体或可闪蒸产生气体的液体，这些流体能点燃并在空气中连续燃烧。
D类流体指不可燃、无毒、设计压力小于或等于设计温度高于-20~186℃之间的流体。
C类流体系指不包括D类流体的不可燃、无毒的流体。
管道由管道组成件、管道支吊架等组成，用以输送、分配、混合、分离、排放、计量或控制流体流动。
管道系统简称管系，按流体与设计条件划分的多根管道连接成的一组管道。
管道组成件用于连接装配成管道的元件，包括管子、管件、法兰、垫片、紧固件、阀门以及管道特殊件等。
管道特殊件指非普通标准组成件，系按工程设计条件特殊制造的管道组成件，包括：膨胀节、补偿器、特殊阀门、爆破片、阻火器、过滤器、挠性接头及软管等等。
3 设计条件和设计基准设计条件管道设计应根据压力、温度、流体特性等工艺条件，并结合环境和各种荷载等条件进行。
工业金属管道设计规范1. 引言工业金属管道是各类工业生产过程中的重要设备，其设计的合理性直接关系到工业生产的效率和安全性。
本文档旨在制定出适用于工业金属管道设计的规范。
2. 设计原则在工业金属管道的设计中，需要遵循以下原则：1.安全性原则：在设计工业金属管道时，必须确保其在正常使用和预期负载下的安全性。
2.可行性原则：设计应兼顾可行性和安全性，确保工业金属管道的生产和维护成本合理。
3.经济性原则：在不违背安全性和可行性原则的情况下，设计应尽可能节约成本。
3. 设计标准为确保工业金属管道的安全性和可行性，设计应符合以下标准：3.1 设计压力管道的设计压力应按照以下两种情况中较大的一个来确定：1.管道的最大工作压力；2.管道允许使用的最大工作压力。
3.2 材质在选择管道材质时，应考虑以下因素：1.工作压力；2.管道的使用环境（如温度、压力、腐蚀性）；3.耐蚀性。
3.3 壁厚计算管道的壁厚时，应满足以下要求：1.壁厚应能够承受管道的预期工作压力；2.壁厚应满足弯曲、扯曲和腐蚀的需求。
3.4 焊接管道的设计中，需要考虑以下问题：1.焊接的位置、类型和材料；2.焊接应满足相关的标准（如 ASME、ISO 等）；3.焊接应符合裂纹敏感性测试结果。
3.5 设计压降在设计管道时，应该考虑管道的总压降和每个关键部位的压降，以确保管道的正常工作。
3.6 管道支架在设计管道支架时，需要考虑以下问题：1.管道的重量和尺寸；2.管道的使用环境（如温度、重力、地震等）。
3.7 设备连接在设计设备连接时，应注意以下问题：1.设备连接方式应符合标准；2.设备接口应符合标准；3.设备接口应考虑使用环境（如温度、压力等）。
3.8 操作和维护在设计管道时，需要考虑以下问题：1.对系统进行操作和维护的方便性；2.维护工作的安全性；3.维护工作的成本和效率。
4. 结论本文档对工业金属管道设计规范进行了详细的说明，提供了设计的基本原则和标准。
工业金属管道工程施工规范一、总则工业金属管道工程是工业建设的重要组成部分，涉及到输送液体、气体等介质，关系到生产运行的安全和稳定。
为了保证金属管道工程施工质量，提高工程的使用寿命，制定本规范。
二、施工前准备1.施工单位应按照法律法规的规定，具备相关的资质和人员。
2.施工前应制定详细的施工方案，并报相关部门审核。
3.对于施工现场及设备进行全面的勘察，确保施工条件符合要求。
4.准备好必要的材料、设备和人员，保证施工进度。
5.对施工人员进行安全培训，掌握相关的操作技能。
三、施工过程1.金属管道的安装应按照设计图纸要求进行，严格保证管道的水平、垂直和平整。
2.管道连接时应注意保持连接紧密，确保不漏水、不漏气，严禁使用劣质材料。
3.在管道安装过程中应注意保护管道的外表面，防止划伤和腐蚀。
4.管道焊接应由具备相关资质的焊工进行，焊接工艺应符合相关标准。
5.焊接后应进行无损检测，确保焊缝质量满足要求。
6.施工过程中应注意安全，严格遵守相关的安全规定，保证施工人员的人身安全。
四、施工验收1.管道工程结束后，应进行全面的验收，确保施工质量符合要求。
2.验收应由设计单位、监理单位和施工单位共同参与，各自承担责任。
3.对管道的焊接质量、工作压力、密封性能等进行检测，确保工程安全可靠。
4.验收合格后方可投入使用，不合格的部分应及时整改并重新验收。
五、工程保养1.金属管道工程竣工后，应注意对管道设施进行保养。
2.保养应按照相关标准和要求进行，定期检查管道设施的运行状态。
3.对管道设施的漏水、漏气等问题应及时处理，保证设施的安全利用。
六、工程总结1.金属管道工程施工过程中应严格遵守相关规定，确保施工质量。
2.在工程施工过程中，应关注施工安全，保证施工人员的人身安全。
3.对于工程的验收和保养，应认真负责，确保工程的可持续运行。
以上就是工业金属管道工程施工规范，希望对您有所帮助。
GB-50235金属工业管道工程建设及验收
规章
简介
GB-50235金属工业管道工程建设及验收规章是中国国家标准
化管理委员会发布的一项标准。
该标准的目的是规范金属工业管道
工程的建设和验收过程，确保工程的安全性和质量。
适用范围
该标准适用于金属工业管道工程的建设和验收，包括设计、施工、安装、试压、防腐、绝热、保温等环节。
建设要求
金属工业管道工程的建设应符合以下要求：
- 设计应满足工程的功能需求和安全性要求。
- 施工应按照设计要求进行，确保工程的质量。
- 安装应符合相关的安全规定和操作规程。
- 试压应按照规定的压力进行，确保管道的密封性和承压能力。
- 防腐、绝热、保温应符合相关的技术标准和规范。
验收要求
金属工业管道工程的验收应符合以下要求：
- 验收应由专业人员进行，确保验收结果的准确性和可靠性。
- 验收应按照规定的程序和要求进行，包括管道材料、施工质量、安装工艺等方面的检查。
- 验收应记录验收结果和存在的问题，并提出处理意见和建议。
- 验收合格后，应办理相关手续，包括验收报告、验收证书等。
总结
GB-50235金属工业管道工程建设及验收规章是一项重要的标准，对金属工业管道工程的建设和验收提供了指导和规范。
遵循该
标准可以确保工程的安全性和质量，提高工程的可靠性和耐久性。
各相关方应认真执行该标准，并不断完善和提高金属工业管道工程
的建设和验收水平。
---
参考资料：。
工业金属管道设计规范篇一：《工业金属管道设计规范》(GB 50316-2000,2008年版)局部修订条文工程建设国家标准《工业金属管道设计规范》局部修订条文第一部分局部修订条文及条文说明1.0.3 本规范不适用于下列管道的设计：1.0.3.1 （内容无修改）1.0.3.2 1.0.3.3～1.0.3.7 （内容无修改）[条文说明]第1.0.3.2款电力行业的管道也包括核电的管道。
输送粉料或粒料的气流输送管道，由于其制造上的特殊性，一般属于制造厂成套设计范围。
工业管道穿越居民区时，应符合城镇公用管道的有关规定。
2.2 符号Cs—— T——主管名义厚度[条文说明]①全补偿值的解释，见本规范第9.4.1条的条文说明。
②原T，更正为T。
3.1.3 设计温度的确定应符合下列规定：3.1.3.1 最大厚度或最高公称压力相对应的温度。
设计温度的确定，还应包括流体温度、环境温度、阳光辐射、加热或冷却的流体温度等因素的影响。
设计的最低温度应为管道组成件的最低工作温度，此温度不应低于材料的使用温度下限。
常用材料的使用温度下限，应符合本规范附录A的规定。
3.1.3.2～3.1.3.6 （内容无修改）[条文说明]根据国内工程设计的实践经验和国外引进工程的设计规定，管道的设计温度一般都按最高工作温度适当增加裕量。
由于各种生产流程的差异，流体的性质差别，这种裕量只能在工程设计中规定。
第3.1.3.3 款无隔热层管道组成件的设计温度，是根据散热情况不同而规定的，并参照ASME B31.3的规定。
一条无隔热层管道中，各组成件的设计温度用于强度核算时可以是不同的。
3.2.13.2.1.1 额定值应符合国家现行标准。
选用管道组成件时，该组成件标准中所规定的额定值，不应低于管道的设计压力和设计温度。
对于只标明公称压力的组成件，除另有规定外，在设计温度下的许用压力可按下式计算：PAt?PN?x （3.2.1）式中 PA——在设计温度下的许用压力（MPa）；PN——公称压力（MPa）；[σ]t——在设计温度下材料的许用应力（MPa）；[σ]x——决定组成件厚度时采用的计算温度下材料的许用应力（MPa）。

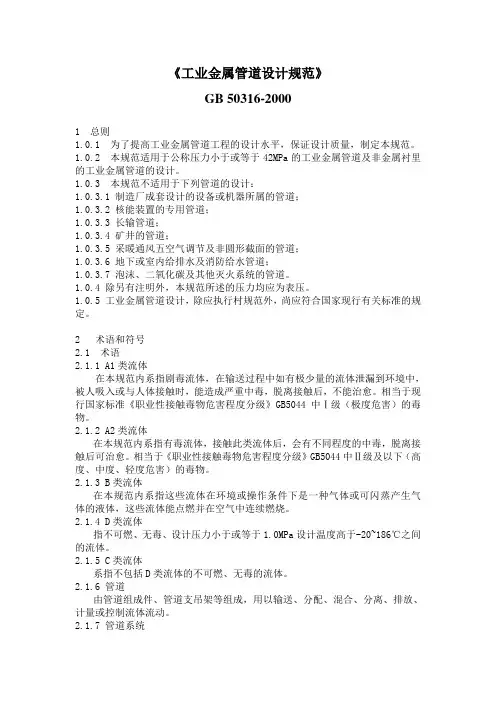

《工业金属管道设计规范》GB 50316-20001 总则1.0.1 为了提高工业金属管道工程的设计水平，保证设计质量，制定本规范。
1.0.2 本规范适用于公称压力小于或等于42MPa的工业金属管道及非金属衬里的工业金属管道的设计。
1.0.3 本规范不适用于下列管道的设计：1.0.3.1 制造厂成套设计的设备或机器所属的管道；1.0.3.2 核能装置的专用管道；1.0.3.3 长输管道；1.0.3.4 矿井的管道；1.0.3.5 采暖通风五空气调节及非圆形截面的管道；1.0.3.6 地下或室内给排水及消防给水管道；1.0.3.7 泡沫、二氧化碳及其他灭火系统的管道。
1.0.4 除另有注明外，本规范所述的压力均应为表压。
1.0.5 工业金属管道设计，除应执行村规范外，尚应符合国家现行有关标准的规定。
2 术语和符号2.1 术语2.1.1 A1类流体在本规范内系指剧毒流体，在输送过程中如有极少量的流体泄漏到环境中，被人吸入或与人体接触时，能造成严重中毒，脱离接触后，不能治愈。
相当于现行国家标准《职业性接触毒物危害程度分级》GB5044中Ⅰ级（极度危害）的毒物。
2.1.2 A2类流体在本规范内系指有毒流体，接触此类流体后，会有不同程度的中毒，脱离接触后可治愈。
相当于《职业性接触毒物危害程度分级》GB5044中Ⅱ级及以下（高度、中度、轻度危害）的毒物。
2.1.3 B类流体在本规范内系指这些流体在环境或操作条件下是一种气体或可闪蒸产生气体的液体，这些流体能点燃并在空气中连续燃烧。
2.1.4 D类流体指不可燃、无毒、设计压力小于或等于1.0MPa设计温度高于-20~186℃之间的流体。
2.1.5 C类流体系指不包括D类流体的不可燃、无毒的流体。
2.1.6 管道由管道组成件、管道支吊架等组成，用以输送、分配、混合、分离、排放、计量或控制流体流动。
2.1.7 管道系统简称管系，按流体与设计条件划分的多根管道连接成的一组管道。
《工业金属管道设计规范》GＢ5031６－20０01 总则1.0.1为了提高工业金属管道工程的设计水平,保证设计质量,制定本规范。
1．0.2 本规范适用于公称压力小于或等于42ＭPa的工业金属管道及非金属衬里的工业金属管道的设计。
１.0.３本规范不适用于下列管道的设计：1.0．3.1 制造厂成套设计的设备或机器所属的管道；１.0.３．2核能装置的专用管道；1.0.3.３长输管道；１.０.3.４矿井的管道；1.0.3.5 采暖通风五空气调节及非圆形截面的管道;１．0.3.6 地下或室内给排水及消防给水管道;1.0.3.7 泡沫、二氧化碳及其他灭火系统的管道。
1.０.４除另有注明外,本规范所述的压力均应为表压。
1.０.5 工业金属管道设计,除应执行村规范外,尚应符合国家现行有关标准的规定。
2 术语和符号２.１术语2.１.1 A1类流体在本规范内系指剧毒流体，在输送过程中如有极少量的流体泄漏到环境中,被人吸入或与人体接触时,能造成严重中毒,脱离接触后，不能治愈。
相当于现行国家标准《职业性接触毒物危害程度分级》ＧB50４4中Ⅰ级（极度危害)的毒物。
2.1.2 A２类流体在本规范内系指有毒流体,接触此类流体后，会有不同程度的中毒，脱离接触后可治愈。
相当于《职业性接触毒物危害程度分级》GB5044中Ⅱ级及以下(高度、中度、轻度危害)的毒物。
2.1.3 B类流体在本规范内系指这些流体在环境或操作条件下是一种气体或可闪蒸产生气体的液体,这些流体能点燃并在空气中连续燃烧。
2.1.４D类流体指不可燃、无毒、设计压力小于或等于1．０ＭPａ设计温度高于-2０~18６℃之间的流体。
２.１．5 C类流体系指不包括Ｄ类流体的不可燃、无毒的流体。
２.1.6 管道由管道组成件、管道支吊架等组成,用以输送、分配、混合、分离、排放、计量或控制流体流动。
2．1．7管道系统简称管系，按流体与设计条件划分的多根管道连接成的一组管道。
２.１.８管道组成件用于连接装配成管道的元件,包括管子、管件、法兰、垫片、紧固件、阀门以及管道特殊件等。

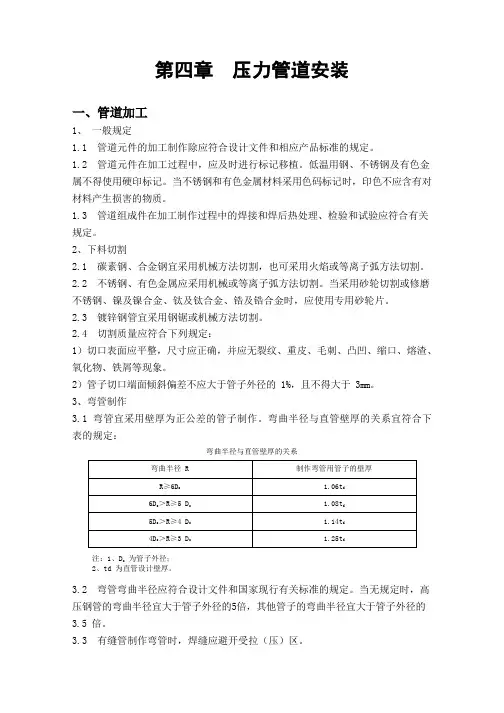

第四章压力管道安装一、管道加工1、一般规定1.1 管道元件的加工制作除应符合设计文件和相应产品标准的规定。
1.2 管道元件在加工过程中，应及时进行标记移植。
低温用钢、不锈钢及有色金属不得使用硬印标记。
当不锈钢和有色金属材料采用色码标记时，印色不应含有对材料产生损害的物质。
1.3 管道组成件在加工制作过程中的焊接和焊后热处理、检验和试验应符合有关规定。
2、下料切割2.1 碳素钢、合金钢宜采用机械方法切割，也可采用火焰或等离子弧方法切割。
2.2 不锈钢、有色金属应采用机械或等离子弧方法切割。
当采用砂轮切割或修磨不锈钢、镍及镍合金、钛及钛合金、锆及锆合金时，应使用专用砂轮片。
2.3 镀锌钢管宜采用钢锯或机械方法切割。
2.4 切割质量应符合下列规定：1）切口表面应平整，尺寸应正确，并应无裂纹、重皮、毛刺、凸凹、缩口、熔渣、氧化物、铁屑等现象。
2）管子切口端面倾斜偏差不应大于管子外径的 1%，且不得大于 3mm。
3、弯管制作3.1 弯管宜采用壁厚为正公差的管子制作。
弯曲半径与直管壁厚的关系宜符合下表的规定：弯曲半径与直管壁厚的关系注：1、D o为管子外径；2、td 为直管设计壁厚。
3.2 弯管弯曲半径应符合设计文件和国家现行有关标准的规定。
当无规定时，高压钢管的弯曲半径宜大于管子外径的5倍，其他管子的弯曲半径宜大于管子外径的3.5 倍。
3.3 有缝管制作弯管时，焊缝应避开受拉（压）区。
3.4 金属管应在其材料特性允许范围内进行冷弯或热弯。
3.5 采用高合金钢管或有色金属管制作弯管时，宜采用机械方法；当充砂制作弯管时，不得用铁锤敲击。
铅管加热制作弯管时，不得充砂。
3.6 金属管热弯或冷弯后，应按设计文件的规定进行热处理。
当设计文件无规定时，应符合下列规定：1）除制作弯管温度自始至终保持在900℃以上的情况外，名义厚度大于 19mm 的碳素钢管制作弯管后，应进行热处理。
2）公称尺寸大于或等于100mm，或名义厚度大于或等于13mm的碳钢、碳锰钢、铬钼合金钢、低温镍钢管制作弯管后，应进行热处理。
50235-2022工业金属管道工程施工规范1. 概述1.1 本规范的编制依据本规范是根据国家标准《工业金属管道工程施工规范》（GB 50235-2022）¹编制的，参考了国内外相关标准和规范，结合了工业金属管道工程施工的实际经验和技术要求。
1.2 本规范的合用范围本规范合用于设计压力不大于42MPa，设计温度不超过材料允许使用温度的工业金属管道工程的施工。
本规范不合用于下列工业金属管道的施工：- 石油、天然气、地热等勘探和采掘装置的管道；- 长输管道；- 核能装置的专用管道；- 海上设施和矿井的管道；- 采暖通风与空气调节的管道及非圆形截面的管道。
1.3 本规范的术语和定义本规范中使用的术语和定义符合国家标准《工业金属管道工程施工规范》¹中的规定，具体如下：-工业金属管道：指在生产、加工、储存、输送等过程中，用于输送流体或者固体颗粒物质的金属材料制成的管道。
-管线：指由一根或者多根管子及其连接件、支吊架、阀门、仪表等组成的一条完整的输送系统。
- 管段：指由两个相邻的切断点或者分支点之间的一段管子。
-管件：指除管子以外，用于连接、转向、变径、封闭或者分支等目的的各种元件，如弯头、三通、大小头、法兰、盲板等。
-管子：指按一定截面形状加工成型，并具有一定长度和壁厚的空心金属材料，如无缝钢管、焊接钢管等。
- 管端：指管子或者管件在连接处露出来的部份。
- 管口：指管子或者管件在连接处切割成型后形成的开口。
管端面：指与另一根管子或者管件相对接时，与其垂直或者倾斜的平面。
-管口面：指与另一根管子或者管件相对接时，与其平行或者倾斜的平面。
-焊缝：指通过熔化或者压力作用将两个或者多个金属部件连接起来而形成的连接区域。
-焊接接头：指由一个或者多个焊缝将两个或者多个金属部件连接起来而形成的完整结构。
-对接焊缝：指将两个相邻金属部件沿其端面对齐并焊接起来而形成的焊缝。
-角接焊缝：指将两个相邻金属部件沿其端面或者侧面成一定角度并焊接起来而形成的焊缝。
一、压力管道定义及分类1、符合下列条件的管道为压力管道：1）指高工作压力大于或者等于 0.1MPa（表压）；2）公称尺寸大于 25mm；3）用于输送气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质的管道。
2、管道分类2.1 GA类长输（油气）管道长输（油气）管道是指在产地、储存库、使用单位之间的用于输送（油气）商品介质的管道，划分为 GA1级和GA2 级。
2.1.1GA1级根据安装的实际情况，GA1级分为GA1甲级、GA1乙级。
符合下列条件之一的长输（油气）管道为 GA1 甲级：(1)输送有毒、可燃、易爆气体或者液体介质，设计压力大于或者等于 10MPa 的；(2)输送距离大于或者等于 1000km，且公称直径大于或者等于 1000mm 的。
符合下列条件之一的长输（油气）管道为 GA1 乙级：(1)输送有毒、可燃、易爆气体介质，设计压力大于或者等于 4.0MPa 、小于 10MPa的；(2)输送有毒、可燃、易爆液体介质，设计压力大于或者等于 6.4MPa、小于 10MPa的；(3)输送距离大于或者等于 200km，且公称直径大于或者等于 500mm 的。
A1.22.1.2 GA2级GA1级以外的长输（油气）管道为 GA2 级。
2.2 GB类(公用管道)公用管道是指城市或者乡镇范围内的用于公用事业或者民用的燃气管道和热力管道，划分为GB1级和GB2级。
2.2.1 GB1级燃气管道为 GB1 级。
2.2.2 GB2级热力管道为 GB2级，并且分为以下两类：(1)设计压力大于 2.5MPa；(2)设计压力小于或者等于 2.5MPa。
2.3 GC类（工业管道）工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。
2.3.1 GC1级符合下列条件之一的工业管道为 GC1 级：(1)输送 GB 5044—1985《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于其标准沸点的高度危害液体介质的管道；(2)输送 GB 50160—2008《石油化工企业设计防火规范》与 GB 50016—2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或者甲类可燃液体（包括液化烃），并且设计压力大于或者等于 4.0MPa 的管道；(3)输送流体介质，并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa 且设计温度大于或者等于 400℃的管道。
GB-50235工业用金属管道施工及验收规
定
简介
GB-50235工业用金属管道施工及验收规定是中国国家标准化
管理委员会发布的行业标准，适用于工业领域中金属管道的施工和
验收工作。
本文档旨在提供指导和规范，确保金属管道的施工和验
收符合相关标准和要求。
施工要求
1. 施工前，应根据设计要求准确测量和标定管道的位置和高度。
2. 施工过程中，应严格按照设计方案进行施工，确保管道的连
接牢固、无渗漏。
3. 施工现场应保持整洁，并采取必要的安全措施，确保施工人
员的安全。
材料要求
1. 金属管道的材料应符合相关标准和要求，具有足够的强度和
耐腐蚀性能。
2. 管道连接件应选择适当的材料，确保连接的牢固性和密封性。
验收标准
1. 施工完成后，应进行管道的验收工作。
2. 验收应根据设计要求和相关标准进行，包括对管道的尺寸、连接、密封等进行检查。
3. 验收合格后，应及时填写验收报告，并保存相关资料。
安全注意事项
1. 施工过程中，应严格遵守相关的安全规定和操作规程。
2. 施工现场应设置必要的安全警示标志，保证人员和设备的安全。
3. 施工人员应穿戴符合要求的个人防护装备，并接受必要的安全培训。
以上是对GB-50235工业用金属管道施工及验收规定的简要介绍，详细内容请参照该标准的正式文件。
GB-50235金属工业管道工程建设及验收规章简介本文档旨在规定金属工业管道工程的建设和验收规章，以确保工程质量和安全。
目标- 确保金属工业管道工程建设符合相关法规和标准。
- 提供金属工业管道工程验收的程序和要求。
建设规章1. 设计与选型- 根据工程需求和条件，进行金属工业管道的设计和选型。
- 考虑管道材质、尺寸、厚度等因素，并遵循相关标准和规范。
2. 施工与安装- 严格按照设计图纸和规范要求进行施工和安装。
- 确保管道连接牢固、密封可靠，避免任何泄漏和破损。
3. 材料与设备- 选择符合标准要求的金属材料和管道设备。
- 对材料和设备进行检验和测试，确保其质量和性能符合要求。
4. 检验与试运行- 在施工完成后，进行管道系统的检验和试运行。
- 检查管道的压力、流量、温度等参数，确保其正常运行和安全性能。
验收规章1. 验收准备- 提交相关设计文件、施工记录和质量检验报告等资料。
- 安排验收人员进行现场勘察和检查。
2. 验收程序- 按照规定的程序进行验收，包括文件审查、现场查验和测试等环节。
- 验收人员应遵循法规和标准要求，对管道系统进行全面评估。
3. 验收结果- 根据验收结果，对金属工业管道工程进行评定和判定。
- 合格的工程可以正式投入使用，不合格的工程应进行修复或改进。
总结本文档对金属工业管道工程的建设和验收规章进行了详细阐述，旨在确保工程质量和安全。
建设过程中应遵循相关的设计、施工和安装规范，验收过程中应严格按照程序进行评估和判定。
通过遵守规章要求，金属工业管道工程能够保证其可靠性和持久性。
工业金属管道工程施工及验收规范一、工程施工规范1.1 管道设计：在进行工业金属管道工程施工之前，首先要确保管道的设计符合相关标准和规范，包括管道材料的选择、管道尺寸的设计、管道系统的布局、管道连接方式等方面。
设计阶段要充分考虑管道的承压、耐腐蚀等性能要求。
1.2 管道材料采购：在进行工业金属管道工程施工之前，要对管道材料进行必要的采购工作。
采购时要确保材料符合设计要求，包括材料的规格、质量标准、防腐蚀处理等方面。
1.3 管道施工准备：在进行工业金属管道工程施工之前，要做好相应的施工准备工作。
包括施工方案编制、施工材料准备、施工人员培训等，确保施工过程安全顺利进行。
1.4 管道安装：在进行工业金属管道工程施工时，要按照设计图纸和相关规范要求进行管道的安装工作。
在安装过程中，要注意管道的定位、支撑、固定等工作，保证管道的稳定性和安全性。
1.5 焊接工艺：对于需要进行焊接的金属管道，在进行焊接工艺前，要做好焊口的准备工作，包括清洁焊接部位、选择合适的焊接方法、控制焊接参数等。
焊接工艺要符合相关标准和规范，保证焊接质量和连接牢固。
1.6 试压验收：在完成金属管道工程施工后，要进行试压验收工作。
试压前要做好管道的清洗工作，确保管道内部干净无杂物。
试压过程中要注意控制试压压力和时间，检测管道是否存在漏水、渗水等情况。
1.7 防腐涂装：在金属管道工程完成后，要进行防腐涂装工作。
防腐涂装可以有效延长管道的使用寿命，保护管道不受腐蚀和氧化的影响。
防腐涂装要符合相关标准和规范，确保涂膜的质量和厚度。
1.8 竣工验收：在完成金属管道工程施工后，要进行竣工验收工作。
验收工作要包括对管道的安装质量、焊接质量、防腐涂装质量等方面的检测。
通过验收可以确认管道工程的质量是否符合要求，为后续的使用提供保障。
二、工程验收规范2.1 验收标准：金属管道工程验收要按照相关标准和规范进行。
验收标准包括国家标准、行业标准、设计要求等，要求验收人员严格按照标准要求进行验收工作。
工业金属管道工程施工一、工程概况工业金属管道工程是工业生产中非常重要的一部分。
在石油、化工、电力、冶金等行业中，金属管道被广泛应用于输送各种液体、气体和固体材料。
金属管道工程施工是将管道系统按照设计要求安装、调试和投入使用的过程，是整个工程的重要环节。
二、工程准备阶段1. 工程设计：工程设计是金属管道工程的基础。
设计人员需要根据工艺流程、输送介质、环境等因素确定管道的布置、材料、尺寸等参数。
设计人员还需考虑管道的牵引力、承受的内外压力、温度等因素。
设计图纸应包括管道布置图、工艺流程图、管道支吊架图等。
2. 材料采购：金属管道工程所需的管材、阀门、法兰、管件等材料需要提前采购。
材料的质量和规格需符合设计要求，以保证工程施工的正常进行。
3. 施工人员培训：施工人员需要具备一定的金属管道施工经验和技能。
需要对施工人员进行相关培训，包括管道安装、焊接、测试等技术知识。
4. 施工计划编制：施工过程中需要编制详细的施工计划。
计划包括施工顺序、工期安排、安全措施等内容。
三、施工过程1. 土建施工：金属管道工程施工前需要进行土建工程施工，包括开挖沟槽、设置支架、浇筑混凝土等。
土建工程的质量直接影响金属管道的稳定性和安全性。
2. 管道安装：根据设计要求进行管道的布置和连接。
管道安装包括管道支吊架的安装、管道的切割、倒装、焊接、连接等工作。
在施工过程中需注意管道的水平度、垂直度以及焊口的质量。
3. 焊接工艺：金属管道的连接通常采用焊接工艺。
需要根据设计要求选择合适的焊接方法和焊接材料。
焊接前需对焊接面进行处理，确保焊接质量。
4. 管道测试：管道安装完成后需要进行管道的试压测试。
试压测试是为了验证管道的密封性，检测管道是否存在漏水等问题。
试压测试前需注意安全防护措施。
5. 非破坏检测：在管道安装完成后，需要进行非破坏检测，如超声波检测、磁粉探伤等。
非破坏检测是为了检测管道内部存在的缺陷和裂纹等问题。
6. 管道保温：金属管道在输送高温介质时需要进行保温处理，以减少能量损失和防止管道冷凝。
4.5工业金属管道表格目录
钢管、有色金属管道分项工程质量检验表保证项目检验记录 (2)
钢管、有色金属管道分项工程质量检验表基本项目检验记录 (3)
钢管、有色金属管道分项工程质量检验表允许偏差项目检验记录 (4)
承压铸铁管道分项工程质量检验评定表 (5)
钢管、有色金属管道安装分项工程质量评定表 (6)
阀门试验记录 (7)
安全阀最初调试记录 (8)
安全阀最终调试记录 (9)
高压管件加工记录 (10)
管道工程隐蔽验收记录 (11)
管道补偿装置安装记录 (12)
热处理报告 (13)
管道系统压力试验记录 (14)
管道系统吹扫及清洗记录 (15)
工程交接检验书 (16)
钢板卷管制作质量记录 (17)
型伸缩节制作及安装质量 (18)
管道工程吊架弹簧压缩值记录 (19)
管道支架制作安装检查记录 (20)
GB50184-93 4.5.1-1 钢管、有色金属管道分项工程质量检验表
保证项目检验记录
施工负责人：检查员：组长：年月日
GB50184-93 4.5.1-2 钢管、有色金属管道分项工程质量检验表
基本项目检验记录
施工负责人：检查员：组长：年月日
钢管、有色金属管道分项工程质量检验表
允许偏差项目检验记录
施工负责人：检查员：组长：年月日
承压铸铁管道分项工程质量检验评定表
年月日
4.5.1-5 钢管、有色金属管道安装分项工程质量评定表
4.5.2 阀门试验记录
4.5.5 高压管件加工记录
4.5.6 管道工程隐蔽验收记录
4.5.7 管道补偿装置安装记录
4.5.8 热处理报告
4.5.9 管道系统压力试验记录
4.5.10 管道系统吹扫及清洗记录
4.5.11 工程交接检验书
4.5.12 钢板卷管制作质量记录
4.5.13
型伸缩节制作及安装质量
建设单位：工程名称：年月日
技术负责人：制作人员：安装人员：检验员：
4.5.14
管道工程吊架弹簧压缩值记录
建设单位：工程名称：年月日
技术负责人：施工班长：检验员：建设单位：
4.5.15 管道支架制作安装检查记录。
