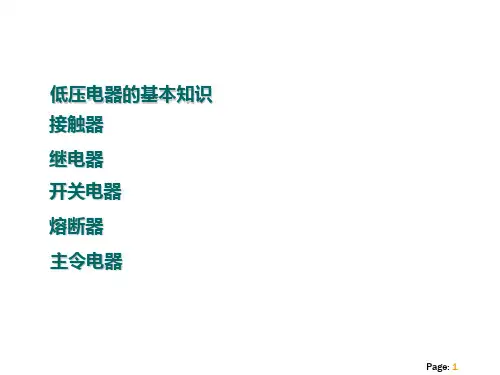

项目1 低压电器的基本知识

电工作业低压电器知识一、引言低压电器是指额定电压在1000V及以下的电器设备，广泛应用于家庭、商业和工业领域。

掌握低压电器的知识对于电工作业至关重要，本文将介绍低压电器的基本原理、常见故障及维修方法。

二、基本原理1. 电压和电流低压电器工作时，电压和电流是两个基本参数。

电压是电器设备所需的电能，而电流是电能的流动。

在低压电器中，通常使用交流电，电压的单位是伏特(V)，电流的单位是安培(A)。

2. 电路和开关低压电器的工作离不开电路和开关。

电路是电流在电器中流动的路径，可以分为串联电路和并联电路。

开关用于控制电流的通断，常见的开关有单向开关、双向开关和多向开关。

3. 保护装置保护装置是为了保护低压电器设备和人身安全而设计的。

常见的保护装置有熔断器、断路器和漏电保护器。

熔断器和断路器可以在电路过载或短路时切断电流，避免设备损坏和火灾事故。

漏电保护器可以检测到漏电情况，并及时切断电源，保护人身安全。

三、常见故障及维修方法1. 电路故障电路故障是低压电器常见的问题之一。

当电路出现故障时，可能会导致设备无法正常工作或电流过大引发火灾。

如果发现电路故障，首先应切断电源，然后检查电路是否有断路或短路现象，修复或更换故障部件。

2. 开关故障开关故障会导致低压电器无法启动或无法关闭。

如果开关无法启动，首先检查电源是否正常，然后检查开关是否损坏，如有必要，更换开关。

如果开关无法关闭，可能是由于接触不良或内部故障，需要进行清洁或维修。

3. 保护装置故障当保护装置故障时，无法及时切断电流，可能会导致设备损坏或人身安全受到威胁。

如果发现保护装置故障，应立即切断电源，并检查故障原因。

对于熔断器和断路器，可能需要更换熔丝或重置断路器。

对于漏电保护器，可以检查连接线路是否正常，或更换故障保护器。

四、结论低压电器知识是电工作业的基础，只有掌握了基本原理和常见故障的维修方法，才能保证电器设备的正常运行和人身安全。

在实际工作中，电工应时刻注意电器设备的安全使用，及时检查和维修故障，确保低压电器的正常运行。

为了消除交流电磁铁产生的振动和噪声，在铁心的端面开一小槽，在槽内嵌入铜制短路环，如下图所示。

3 ．触头系统触头是电器的执行部分，起接通和分断电路的作用。

触头主要有两种结构形式：桥式触头和指形触头，具体如下图所示。

4．灭弧装置在大气中分断电路时，电场的存在使触头表面的大量电子溢出从而产生电弧。

电弧一经产生，就会产生大量热能。

电弧的存在既烧蚀触头金属表面，降低电器的使用寿命，又延长了电路的分断时间，所以必须迅速把电弧熄灭。

常用的灭弧方法：电动力灭弧、磁吹灭弧、金属栅片灭弧1-2 主令电器主令电器是一种专门发布命令、直接或通过电磁式电器间接作用于控制电路的电器。

常用来控制电力拖动系统中电动机的起动、停车、调速及制动等。

一、控制按钮控制按钮由按钮帽 1 、复位弹簧 2 、桥式触头 3 、4 、5 和外壳等组成，通常做成复合式，即具有动合触点和动断触点，其结构示意图见下图所示。

控制铵钮的种类很多，指示灯式按钮内可装入信号灯显示信号；紧急式按钮装有蘑菇形钮帽，以便于紧急操作；旋钮式按钮用于扭动旋钮来进行操作。

常见按钮的外形如下图所示：二、行程开关行程开关又称位置开关或限位开关。

它的作用与按钮相同，只是其触点的动作不是靠手动操作，而是利用生产机械某些运动部件上的挡铁碰撞其滚轮使触头动作来实现接通或分断电路的。

行程开关的结构分为 3 个部分：操作机构、触头系统和外壳，行程开关的外形及结构如下图所示行程开关的结构示意图行程开关的型号含义和电气符号如下图所示。

(a) 型号含义(b) 电气符号行程开关的型号含义和电气符号三、接近开关前述行程开关和微动开关均属接触式行程开关，工作时均有挡块与推杆的机械碰撞和触点的机械分合，在动作频繁时，容易发生故障，工作可靠性较低。

近年来，随着电子器件的发展和控制装置的需要，一些非接触式的行程开关应运而生，这类产品的特点是，当挡块运动时，无须与开关的部件接触即可发出电信号，故以其使用寿命长、操作频率高、动作迅速可靠而得到了广泛的应用。

低压电气设备常识知识分享低压电器设备的基本常识一、低压电器的分类1、低压电器：用于额定电压为1200V或直流电压1500V及以下的电路中，低压电器用途十分广泛，品种繁多，产品结构种类各式各样，要紧起通断、爱护、操纵、调节等作用。

2、分类：依照低压电器在电气线路中所处的地位和作用，能够分为两大类。

（1）低压操纵电器：要紧用于电力拖动系统中，要紧有接触器、操纵继电器、启动器、主令电器、电阻器等。

（2）低压配电电器：要紧用于低压配电系统及动力设备中。

要紧有刀开关、熔断器、自动开关等。

另外，在特别环境和工作条件下使用的各类低压电器，常在基本系列产品的基础上举行派生，构成防爆电器、船舶电器、化工电器、高压电器等。

二、低压电器（一）刀开关1、用途：刀开关也称为隔离刀闸，是低压配电器中结构最简单，也是应用最广泛的电器，用于交流额定电压500V以下的配电设备中，起隔离电源的作用，因为它有明显的断开点和断合位置，能够保证检修人员的安全。

一般刀开关别能带负荷操作，装有灭弧罩的刀开关能够别频繁地接通和分断小负荷电路。

刀开关没有过电流爱护装置，使用时应与带有过电流爱护装置的电器串联使用，如熔断器、自动开关等。

2、分类：按极数分：单极、双极、三极；按操作方式分：直截了当手柄操作式、杠杆操作机构式、电动操作机构式；按灭弧结构分：别带灭弧罩、带灭弧罩；3、结构：刀开关基本由动触头、静触头、操作手柄、绝缘底板、接线柱组成。

操作时，推动手柄，使动触头紧紧插入静触头中，电路就被接通。

4、刀开关的安全使用；（1）刀开关的额定电压、额定电流应大于使用电压、电流；（2）安装时，静触头放在上面，接电源，动触头放在下面，接负载；（3）刀开关的拉、合应迅速举行，手柄要处在分合后的准确位置上；（4）刀开关的允许温升是55℃，假如发觉触头变群，应停运，举行维修。

（5）三相刀口拉合时，应保证同步。

灭弧罩要保持完好，杠杆机构动作灵便，各连接部位要可靠，底座清洁，以保持良好的绝缘。

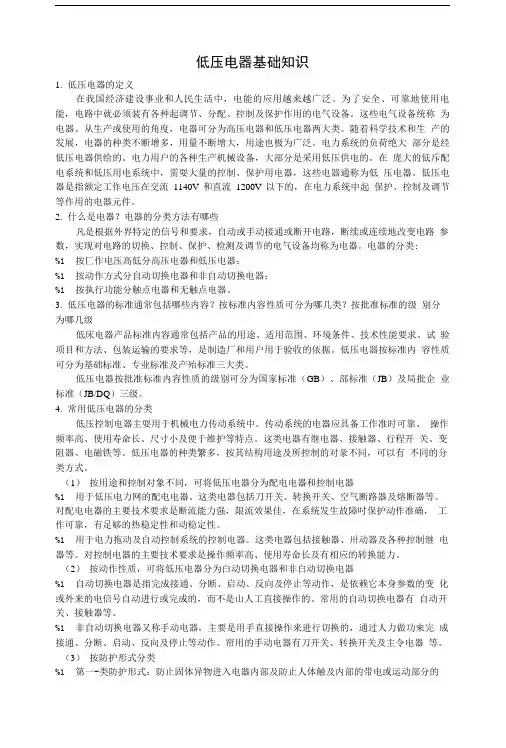

低压电器基础知识1.低压电器的定义在我国经济建设事业和人民生活中，电能的应用越来越广泛。

为了安全、可靠地使用电能，电路中就必须装有各种起调节、分配、控制及保护作用的电气设备。

这些电气设备统称为电器。

从生产或使用的角度，电器可分为高压电器和低压电器两大类。

随着科学技术和生产的发展，电器的种类不断增多，用量不断增大，用途也极为广泛。

电力系统的负荷绝大部分是经低压电器供给的。

电力用户的各种生产机械设备，大部分是采用低压供电的。

在庞大的低斥配电系统和低压用电系统中，需耍大量的控制、保护用电器，这些电器通称为低压电器。

低压电器是指额定工作电压在交流1140V和直流1200V以下的，在电力系统中起保护、控制及调节等作用的电器元件。

2.什么是电器？电器的分类方法有哪些凡是根据外界特定的信号和要求，自动或手动接通或断开电路，断续或连续地改变电路参数，实现对电路的切换、控制、保护、检测及调节的电气设备均称为电器。

电器的分类:%1按匚作电压高低分高压电器和低压电器；%1按动作方式分自动切换电器和非自动切换电器；%1按执行功能分触点电器和无触点电器。

3.低压电器的标准通常包括哪些内容？按标准内容性质可分为哪几类？按批准标准的级别分为哪几级低床电器产品标准内容通常包括产品的用途、适用范围、环境条件、技术性能要求、试验项目和方法、包装运输的要求等，是制造厂和用户用于验收的依据。

低压电器按标准内容性质可分为基础标准、专业标准及产殆标准三大类。

低压电器按批准标准内容性质的级别可分为国家标准（GB）、部标准（JB）及局批企业标准（JB/DQ）三级。

4.常用低压电器的分类低压控制电器主耍用于机械电力传动系统中。

传动系统的电器应具备工作准时可靠、操作频率高、使用寿命长、尺寸小及便于维护等特点。

这类电器有继电器、接触器、行程开关、变阻器、电磁铁等。

低压电器的种类繁多，按其结构用途及所控制的对彖不同，可以有不同的分类方式。

（1）按用途和控制对象不同，可将低压电器分为配电电器和控制电器%1用于低压电力网的配电电器。

低压电器基础知识培训一、基本概念低压电器是指额定电压低于1000V的电动机、电器设备及其控制设备。

在工业生产和生活中，低压电器应用广泛，为了正确、安全地使用低压电器，有必要了解其基础知识。

二、电流、电压和功率1. 电流：电流是电子在电路中传输的电荷量。

单位是安培（A）。

2. 电压：电压是电力的推动力，用于驱动电流流动。

单位是伏特（V）。

3. 功率：功率是电器消耗或产生的能量。

单位是瓦特（W）。

三、低压电器的分类低压电器可以根据功能、用途、工作原理等进行分类。

1. 按功能分：- 开关类：如隔离开关、接触器、断路器等。

- 控制类：如计时器、继电器、电压监控器等。

- 保护类：如过载保护器、短路保护器、漏电保护器等。

2. 按用途分：- 发电类：如发电机、变压器等。

- 传送类：如电缆、接线端子等。

- 控制类：如开关控制盒、按钮等。

3. 按工作原理分：- 电磁式：如电磁接触器、继电器等。

- 电子式：如变频器、PLC等。

- 机械式：如开关、按钮等。

四、低压电器的安全操作1. 安全用电注意事项：- 不超负荷使用电器设备。

- 避免电器设备长时间运行。

- 定期检查电器设备的接线是否松动。

- 注意防潮、防尘措施。

2. 规范操作流程：- 按照说明书正确接线。

- 注意电路的连接与断开顺序。

- 使用合适的工具进行操作。

- 切勿在带电状态下操作设备。

五、低压电器的维护与保养1. 定期检查：- 检查电器设备的运行状态。

- 定期更换老化、损坏的电器元件。

- 清洁电器设备的内部和外部。

2. 预防措施：- 避免温度、湿度过高或过低的环境。

- 防止异物进入电器设备。

- 注意电气线路的保护，避免短路和漏电。

六、低压电器的故障排除1. 常见故障：- 电器设备无法启动。

- 电流过大，设备发热。

- 设备突然停止工作。

2. 故障排除步骤：- 检查电源是否正常供电。

- 检查电路连接和元件是否损坏。

- 检查设备是否超负荷运行。

七、低压电器的发展趋势1. 自动化控制：低压电器逐渐实现自动化控制，提高工作效率和安全性。

第一部分控制设备及低压电器基础知识1.低压电器是指额定电压等级在交流1200V、直流1500V以下的电器。

在我国工业控制电路中最常用的三相交流电压等级为380V，只有在特定行业环境下才用其他电压等级，如煤矿井下的电钻用127V、运输机用660V、采煤机用1140V 等。

单相交流电压等级最常见的为220V，机床、热工仪表和矿井照明等采用127V 电压等级，其他电压等级如6V、12V、24V、36V和42V等一般用于安全场所的照明、信号灯以及作为控制电压。

直流常用电压等级有110V、220V和440V，主要用于动力；6V、12V、24V 和36V主要用于控制；在电子线路中还有5V、9V和15V等电压等级。

2.常用低压电器的分类（1）配电电器：主要用于低压配电系统中。

要求系统发生故障时准确动作、可靠工作，在规定条件下具有相应的动稳定性与热稳定性，使电器不会被损坏。

常用的配电电器有刀开关、转换开关、熔断器、断路器等。

（2）控制电器：主要用于电气传动系统中。

要求寿命长、体积小、重量轻且动作迅速、准确、可靠。

常用的控制电器有接触器、继电器、起动器、主令电器、电磁铁等。

（1）自动电器：依靠自身参数的变化或外来信号的作用，自动完成接通或分断等动作，如接触器、继电器等。

（2）手动电器：用手动操作来进行切换的电器，如刀开关、转换开关、按钮等。

3.按触点类型分类（1）有触点电器：利用触点的接通和分断来切换电路，如接触器、刀开关、按钮等。

（2）无触点电器：无可分离的触点。

主要利用电子元件的开关效应，即导通和截止来实现电路的通、断控制，如接近开关、霍尔开关、电子式时间继电器、固态继电器等。

（1）电磁式电器：根据电磁感应原理动作的电器，如接触器、继电器、电磁铁等。

（2）非电量控制电器：依靠外力或非电量信号（如速度、压力、温度等）的变化而动作的电器，如转换开关、行程开关、速度继电器、压力继电器、温度继电器等。

4.我国《国产低压电器产品型号编制办法》（JB 2930—81.10）的分类方法（参见附录A），将低压电器分为13个大类。

设备常见低压电器的基本认识一、电器的基本概念电器是一种能根据外界的信号（机械力、电动力和其它物理量）和要求，手动或自动地接通、断开电路，以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的电气元件或设备。

电器的控制作用就是手动或自动地接通、断开电路，“通”称为“开”，“断”也称为“关”。

因此，“开”和“关”是电器最基本、最典型的功能。

二、电气的基本知识及分类一、低压电器的分类1.按电器的动作性质分2.按电器的性能和用途分3.按有无触点分4.按工作原理分：二、电磁式电器电磁式电器类型很多，从结构上看大都由两个基本部分组成，即：感测部分和执行部分。

1.电磁机构电磁机构又称为磁路系统，其主要作用是将电磁能转换为机械能并带动触头动作从而接通或断开电路图电磁机构的结构形式(a)、(d)螺管式(c)、(f)、(g)转动式(b)、(e)直动式2.吸引线圈吸引线圈的作用是将电能转化为磁场能。

按线圈的接线形式分为电压线圈和电流线圈；单向交流电磁机构上短路环的作用是消除振动。

图交流电磁铁的短路环1-衔铁2-铁芯3-线圈4-断路环三、电器的触头系统触头是有触点电器的执行部分，通过触头的闭合、断开控制电路通、断。

1.桥式触头2.指式触头图触头的结构形式四、电弧和灭弧方法1.吹弧：利用气体或液体介质吹动电弧，使之拉长、冷却。

按照吹弧的方向，分纵吹和横吹。

2.拉弧：加快触头的分离速度，使电弧迅速拉长，表面积增大迅速冷却。

3.长弧割短弧：4.多断口灭弧：5.利用介质灭弧：6.改善触头表面材料第三节、一、刀开关刀开关的典型结构如图，主要由静插座、触刀、操作手柄、绝缘底板组成。

(a)刀开关结构 (b)符号图刀开关典型结构1.开关板用刀开关（不带熔断器式刀开关）2.带熔断器式刀开关3.负荷开关（1）开启式负荷开关（2）封闭式负荷开关二、组合开关组合开关又称转换开关。

常用的组合开关有HZ10系列，其结构如图所示。

三、低压断路器1.低压断路器的用途低压断路器又称自动空气开关。

低压电器与高压电器基本知识目录一、低压电器概述 (2)1.1 低压电器的定义与分类 (3)1.2 低压电器的作用与特点 (3)二、高压电器概述 (5)2.1 高压电器的定义与分类 (6)2.2 高压电器的作用与特点 (7)三、低压电器的基本原理与结构 (9)3.1 电磁原理 (9)3.2 电气原理 (10)3.3 结构特点 (11)四、高压电器的基本原理与结构 (12)4.1 电磁原理 (13)4.2 电气原理 (14)4.3 结构特点 (15)五、低压电器的选用与维护 (16)5.1 选用的原则与方法 (17)5.2 使用与维护的注意事项 (18)六、高压电器的选用与维护 (20)6.1 选用的原则与方法 (21)6.2 使用与维护的注意事项 (23)七、低压电器与高压电器的比较与应用 (24)7.1 应用场景的对比 (25)7.2 应用的优势与局限 (26)八、低压电器与高压电器的发展趋势 (27)8.1 技术创新的方向 (29)8.2 行业发展的趋势 (30)一、低压电器概述定义：低压电器是一种在低压电路中发挥作用的电气组件，它们主要用于控制电流和电路的开关状态，实现电路的接通、断开、转换和保护等功能。

分类：根据不同的用途和结构特点，低压电器可分为开关电器（如刀开关、断路器等）、保护电器（如熔断器、漏电保护器等）、控制电器（如接触器、继电器等）以及组合电器（由多种电器组合而成的设备）等。

主要功能：低压电器的主要功能包括控制电路的通断、保护电路和设备免受过度电流、短路和漏电等异常情况的损害，以及实现对电气设备的远程控制等。

应用领域：低压电器广泛应用于各种电气系统中，如住宅、商业建筑、工业设施、交通运输、农业等领域。

它们是实现电力系统自动化和智能化不可或缺的重要组成部分。

随着电气技术的不断发展，低压电器在性能、功能、智能化等方面也在不断进步，为各种电气系统的安全、可靠、高效运行提供了重要保障。
