低压电器的基本知识

为了消除交流电磁铁产生的振动和噪声，在铁心的端面开一小槽，在槽内嵌入铜制短路环，如下图所示。

3 ．触头系统触头是电器的执行部分，起接通和分断电路的作用。

触头主要有两种结构形式：桥式触头和指形触头，具体如下图所示。

4．灭弧装置在大气中分断电路时，电场的存在使触头表面的大量电子溢出从而产生电弧。

电弧一经产生，就会产生大量热能。

电弧的存在既烧蚀触头金属表面，降低电器的使用寿命，又延长了电路的分断时间，所以必须迅速把电弧熄灭。

常用的灭弧方法：电动力灭弧、磁吹灭弧、金属栅片灭弧1-2 主令电器主令电器是一种专门发布命令、直接或通过电磁式电器间接作用于控制电路的电器。

常用来控制电力拖动系统中电动机的起动、停车、调速及制动等。

一、控制按钮控制按钮由按钮帽 1 、复位弹簧 2 、桥式触头 3 、4 、5 和外壳等组成，通常做成复合式，即具有动合触点和动断触点，其结构示意图见下图所示。

控制铵钮的种类很多，指示灯式按钮内可装入信号灯显示信号；紧急式按钮装有蘑菇形钮帽，以便于紧急操作；旋钮式按钮用于扭动旋钮来进行操作。

常见按钮的外形如下图所示：二、行程开关行程开关又称位置开关或限位开关。

它的作用与按钮相同，只是其触点的动作不是靠手动操作，而是利用生产机械某些运动部件上的挡铁碰撞其滚轮使触头动作来实现接通或分断电路的。

行程开关的结构分为 3 个部分：操作机构、触头系统和外壳，行程开关的外形及结构如下图所示行程开关的结构示意图行程开关的型号含义和电气符号如下图所示。

(a) 型号含义(b) 电气符号行程开关的型号含义和电气符号三、接近开关前述行程开关和微动开关均属接触式行程开关，工作时均有挡块与推杆的机械碰撞和触点的机械分合，在动作频繁时，容易发生故障，工作可靠性较低。

近年来，随着电子器件的发展和控制装置的需要，一些非接触式的行程开关应运而生，这类产品的特点是，当挡块运动时，无须与开关的部件接触即可发出电信号，故以其使用寿命长、操作频率高、动作迅速可靠而得到了广泛的应用。

常用低压电器基础知识1. 低压电器的概念和分类低压电器是指额定电压在1000V及以下的电气设备或元件。

根据其功能和用途的不同，低压电器可以分为开关类、保护类和控制类三种类型。

1.1 开关类低压电器开关类低压电器主要用于电路的接通和断开，常见的有开关、插座、隔离开关等。

1.1.1 开关开关是一种用于控制电流流通状态的电器设备，可以分为单极、双极和多极三种类型。

单极开关只有一个开关单元，用于控制电路的通断；双极开关有两个开关单元，可分别控制两个电路的通断；多极开关则可以控制多个电路的通断。

1.1.2 插座插座用于将电器设备与电源连接，一般由插头和插座组成。

插头是电器设备的一部分，插座则固定在墙壁或电线盒中。

插座根据用途可以分为普通插座和特殊插座，特殊插座包括USB插座、电话插座等。

1.2 保护类低压电器保护类低压电器主要用于保护电路和电器设备的安全，常见的有保险丝、断路器、熔断器等。

1.2.1 保险丝保险丝是一种用于过载保护的电器元件，当电流超过额定值时，保险丝会熔断，切断电路，保护电器设备不受损坏。

根据安装方式和熔断特性的不同，保险丝可以分为熔断器式和复位式两种类型。

断路器是一种用于过载和短路保护的电器设备，与保险丝相比，断路器具有手动和自动两种断电方式，可以重复使用。

断路器根据额定电流和断电方式的不同，可以分为空气断路器、塑壳断路器、漏电断路器等。

1.3 控制类低压电器控制类低压电器主要用于实现电气设备的控制和调节，常见的有继电器、计时器、接触器等。

1.3.1 继电器继电器是一种电器设备，通过电磁作用实现在一个电路中控制另一电路的开闭，常用于自动控制系统中。

继电器根据控制方式的不同，可以分为电压继电器、电流继电器和时间继电器等。

计时器是一种用于定时控制的电器设备，可以实现定时开关、定时报警等功能。

计时器根据控制原理和显示方式的不同，可以分为机械计时器和电子计时器等。

1.3.3 接触器接触器是一种电控制器具有控制较大电流的功能，常用于电动机的起动、停止和正反转控制，同时也可用于其他电气设备的控制。

1、低压电器的分类1.按用途分类(1)控制电器：用于各种控制电路和控制系统的电器，如接触器、继电器等。

(2)主令电器：用于自动控制系统中发送控制指令的电器，如按钮、行程开关等。

(3)保护电器：用于保护电路及用电设备的电器，如熔断器、热继电器等。

(4)配电电器：用于电能的输送和分配的电器。

如低压断路器、隔离器等。

(5)执行电器：用于完成某种动作或传动功能的电器，如电磁铁、电磁离合器等。

2. 按工作原理分类：（1）电磁式电器：依据电磁感应原理来工作的电器，如交直流接触器、各种电磁式继电器等。

（2）非电量控制器：电器的工作是靠外力或某种非电物理量的变化而动作的电器，如刀开关、行程开关、按钮、速度继电器压力继电器、温度继电器等。

3.按操作方式分类：（1）自动电器：时间继电器、速度继电器等（2）手动电器：按钮、刀开关、转换开关等4.按触点类型：（1）有触点电器：继电器、接触器、行程开关等（2）无触点电器：固态继电器、接近开关等2、发展方向：目前正沿着体积小、重量轻、安全可靠、使用方便的方向发展，大力发展电子化的新型控制电器，如接近开关、光电开关、电子式时间继电器、固态继电器与接触器等以适应控制系统迅速电子化的需要。

3、接触器（电气符号KM） 接触器是一种接通或切断电动机或其他负载主电路的自动切换电器。

它是利用电磁力来使开关打开或断开的电器，适用于频繁操作、远距离控制强电电路，并具有低压释放的保护性能。

接触器通常分为交流接触器和直流接触器。

1.其主要结构：电磁机构、触点系统、灭弧机构、回位弹簧力装置、支架与底座等。

2.工作原理：当线圈得电后，衔铁被吸合，带动三对主触点闭合，接通电路，辅助触点也闭合或断开；当线圈失电后，衔铁被释放，三对主触点复位，电路断开，辅助触点也断开或闭合。

接触器主触头——用于主电路接触器辅助触头——用于控制电路接触器线圈——连接于控制电路主要技术参数：1、主触头额定电压2、主触头额定电流3、辅助触头额定电流4、主触点和辅助触点数目5、吸引线圈额定电压6、接通和分断能力7、机械寿命、电气寿命交流接触器用于远距离控制电压至380V，电流至600A的交流电路，以及频繁起动和控制交流电动机的控制电器。

低压电器基础知识培训一、基本概念低压电器是指额定电压低于1000V的电动机、电器设备及其控制设备。

在工业生产和生活中，低压电器应用广泛，为了正确、安全地使用低压电器，有必要了解其基础知识。

二、电流、电压和功率1. 电流：电流是电子在电路中传输的电荷量。

单位是安培（A）。

2. 电压：电压是电力的推动力，用于驱动电流流动。

单位是伏特（V）。

3. 功率：功率是电器消耗或产生的能量。

单位是瓦特（W）。

三、低压电器的分类低压电器可以根据功能、用途、工作原理等进行分类。

1. 按功能分：- 开关类：如隔离开关、接触器、断路器等。

- 控制类：如计时器、继电器、电压监控器等。

- 保护类：如过载保护器、短路保护器、漏电保护器等。

2. 按用途分：- 发电类：如发电机、变压器等。

- 传送类：如电缆、接线端子等。

- 控制类：如开关控制盒、按钮等。

3. 按工作原理分：- 电磁式：如电磁接触器、继电器等。

- 电子式：如变频器、PLC等。

- 机械式：如开关、按钮等。

四、低压电器的安全操作1. 安全用电注意事项：- 不超负荷使用电器设备。

- 避免电器设备长时间运行。

- 定期检查电器设备的接线是否松动。

- 注意防潮、防尘措施。

2. 规范操作流程：- 按照说明书正确接线。

- 注意电路的连接与断开顺序。

- 使用合适的工具进行操作。

- 切勿在带电状态下操作设备。

五、低压电器的维护与保养1. 定期检查：- 检查电器设备的运行状态。

- 定期更换老化、损坏的电器元件。

- 清洁电器设备的内部和外部。

2. 预防措施：- 避免温度、湿度过高或过低的环境。

- 防止异物进入电器设备。

- 注意电气线路的保护，避免短路和漏电。

六、低压电器的故障排除1. 常见故障：- 电器设备无法启动。

- 电流过大，设备发热。

- 设备突然停止工作。

2. 故障排除步骤：- 检查电源是否正常供电。

- 检查电路连接和元件是否损坏。

- 检查设备是否超负荷运行。

七、低压电器的发展趋势1. 自动化控制：低压电器逐渐实现自动化控制，提高工作效率和安全性。

低压电器基础知识1. 低压电器的定义在我国经济建设事业和人民生活中，电能的应用越来越广泛。

为了安全、可靠地使用电能，电路中就必须装有各种起调节、分配、控制及保护作用的电气设备。

这些电气设备统称为电器。

从生产或使用的角度，电器可分为高压电器和低压电器两大类。

随着科学技术和生产的发展，电器的种类不断增多，用量不断增大，用途也极为广泛。

电力系统的负荷绝大部分是经低压电器供给的。

电力用户的各种生产机械设备，大部分是采用低压供电的。

在庞大的低压配电系统和低压用电系统中，需要大量的控制、保护用电器，这些电器通称为低压电器。

低压电器是指额定工作电压在交流1140V和直流1200V以下的，在电力系统中起保护、控制及调节等作用的电器元件。

2. 什么是电器？电器的分类方法有哪些凡是根据外界特定的信号和要求，自动或手动接通或断开电路，断续或连续地改变电路参数，实现对电路的切换、控制、保护、检测及调节的电气设备均称为电器。

电器的分类：①按工作电压高低分高压电器和低压电器；②按动作方式分自动切换电器和非自动切换电器；③按执行功能分触点电器和无触点电器。

3. 低压电器的标准通常包括哪些内容？按标准内容性质可分为哪几类？按批准标准的级别分为哪几级低压电器产品标准内容通常包括产品的用途、适用范围、环境条件、技术性能要求、试验项目和方法、包装运输的要求等，是制造厂和用户用于验收的依据。

低压电器按标准内容性质可分为基础标准、专业标准及产品标准三大类。

低压电器按批准标准内容性质的级别可分为国家标准（GB）、部标准（JB）及局批企业标准（JB/DQ）三级。

4. 常用低压电器的分类低压控制电器主要用于机械电力传动系统中。

传动系统的电器应具备工作准时可靠、操作频率高、使用寿命长、尺寸小及便于维护等特点。

这类电器有继电器、接触器、行程开关、变阻器、电磁铁等。

低压电器的种类繁多，按其结构用途及所控制的对象不同，可以有不同的分类方式。

（1）按用途和控制对象不同，可将低压电器分为配电电器和控制电器①用于低压电力网的配电电器。

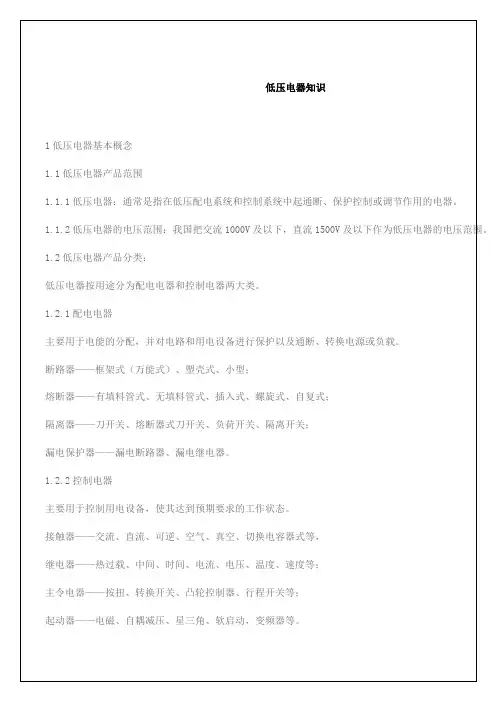

低压电气是指工作在直流电压1500V以下，交流电压1200V以下的电气设备。

常用的低压电器有：熔断器、接触器、漏掉保护器等。

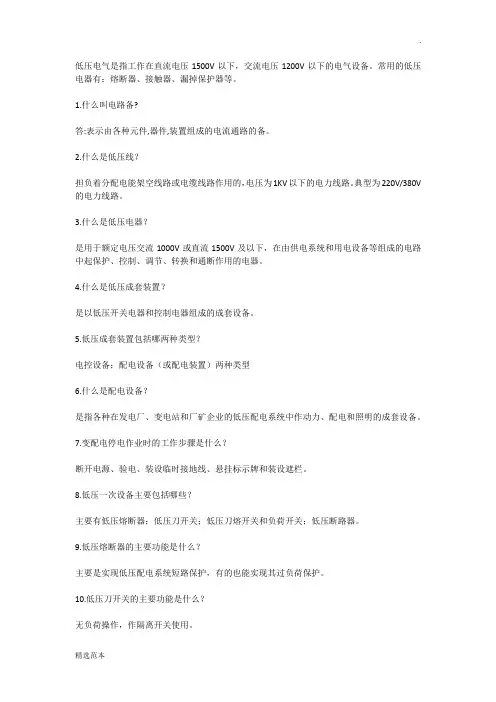

1.什么叫电路备?答:表示由各种元件,器件,装置组成的电流通路的备。

2.什么是低压线？担负着分配电能架空线路或电缆线路作用的，电压为1KV以下的电力线路。

典型为220V/380V 的电力线路。

3.什么是低压电器？是用于额定电压交流1000V或直流1500V及以下，在由供电系统和用电设备等组成的电路中起保护、控制、调节、转换和通断作用的电器。

4.什么是低压成套装置？是以低压开关电器和控制电器组成的成套设备。

5.低压成套装置包括哪两种类型？电控设备；配电设备（或配电装置）两种类型6.什么是配电设备？是指各种在发电厂、变电站和厂矿企业的低压配电系统中作动力、配电和照明的成套设备。

7.变配电停电作业时的工作步骤是什么？断开电源、验电、装设临时接地线、悬挂标示牌和装设遮栏。

8.低压一次设备主要包括哪些？主要有低压熔断器；低压刀开关；低压刀熔开关和负荷开关；低压断路器。

9.低压熔断器的主要功能是什么？主要是实现低压配电系统短路保护，有的也能实现其过负荷保护。

10.低压刀开关的主要功能是什么？无负荷操作，作隔离开关使用。

11.低压刀熔开关和负荷开关的主要功能是什么？低压刀熔开关具有刀开关和熔断器的双重功能。

负荷开关的主要功能能有效地通断负荷电流，能进行短路保护。

12.低压断路器的主要功能是什么？既能带负荷通断电路，又能在短路、过负荷和失压自动跳闸。

13.什么是电气间隙？电器中具有电位差的相邻两导体间，通过空气的最短距离。

14.断路器灭弧罩的作用是什么？(1)引导电弧纵向吹出，借此防止发生相间短路；(2)使电弧与灭弧室的绝缘壁接触，从而迅速冷却，增加去游离作用，提高弧柱压降，迫使电弧熄灭。

15.工矿企业中为什么采用并联补偿电容器？用并联补偿电容器来补偿用电系统感性负荷需要的无功功率，达到：（1）改善电网电压质量。
