低压电器基础知识

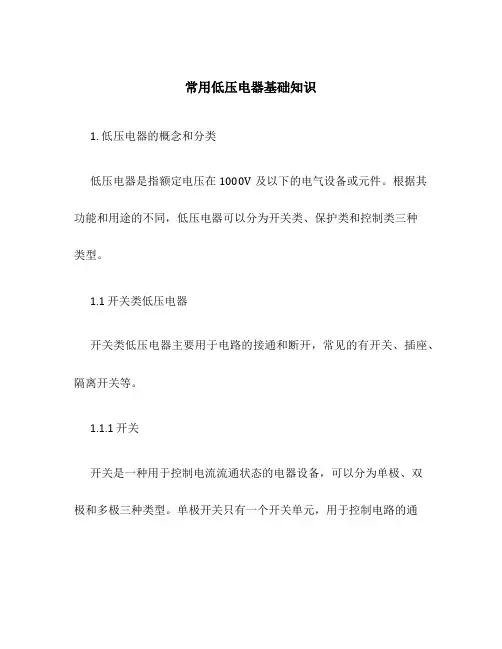

常用低压电器基础知识1. 低压电器的概念和分类低压电器是指额定电压在1000V及以下的电气设备或元件。

根据其功能和用途的不同，低压电器可以分为开关类、保护类和控制类三种类型。

1.1 开关类低压电器开关类低压电器主要用于电路的接通和断开，常见的有开关、插座、隔离开关等。

1.1.1 开关开关是一种用于控制电流流通状态的电器设备，可以分为单极、双极和多极三种类型。

单极开关只有一个开关单元，用于控制电路的通断；双极开关有两个开关单元，可分别控制两个电路的通断；多极开关则可以控制多个电路的通断。

1.1.2 插座插座用于将电器设备与电源连接，一般由插头和插座组成。

插头是电器设备的一部分，插座则固定在墙壁或电线盒中。

插座根据用途可以分为普通插座和特殊插座，特殊插座包括USB插座、电话插座等。

1.2 保护类低压电器保护类低压电器主要用于保护电路和电器设备的安全，常见的有保险丝、断路器、熔断器等。

1.2.1 保险丝保险丝是一种用于过载保护的电器元件，当电流超过额定值时，保险丝会熔断，切断电路，保护电器设备不受损坏。

根据安装方式和熔断特性的不同，保险丝可以分为熔断器式和复位式两种类型。

断路器是一种用于过载和短路保护的电器设备，与保险丝相比，断路器具有手动和自动两种断电方式，可以重复使用。

断路器根据额定电流和断电方式的不同，可以分为空气断路器、塑壳断路器、漏电断路器等。

1.3 控制类低压电器控制类低压电器主要用于实现电气设备的控制和调节，常见的有继电器、计时器、接触器等。

1.3.1 继电器继电器是一种电器设备，通过电磁作用实现在一个电路中控制另一电路的开闭，常用于自动控制系统中。

继电器根据控制方式的不同，可以分为电压继电器、电流继电器和时间继电器等。

计时器是一种用于定时控制的电器设备，可以实现定时开关、定时报警等功能。

计时器根据控制原理和显示方式的不同，可以分为机械计时器和电子计时器等。

1.3.3 接触器接触器是一种电控制器具有控制较大电流的功能，常用于电动机的起动、停止和正反转控制，同时也可用于其他电气设备的控制。

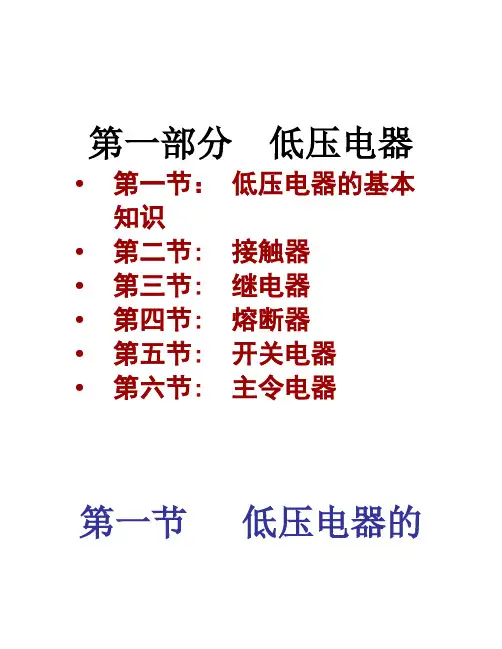

第一部分低压电器•第一节：低压电器的基本知识•第二节: 接触器•第三节: 继电器•第四节: 熔断器•第五节: 开关电器•第六节: 主令电器第一节低压电器的基本知识•电器定义：一种能控制电路的设备。

•低压电器：用于交流1200V、直流1500V以下的电路中起通断、保护、控制或调节作用的电器产品。

•高压电器：交流1200V以上、直流1500V及以上。

1. 分类1）按操作方式分•手动电器：通过人力操作而动作的电器。

（如：刀开关、按钮、转换开关）•自动电器：按照信号或某个物理量的变化而自动动作的电器。

（如：低压断路器、接触器、继电器）2）按控制作用分•执行电器: 用来完成某种动作或传递功率。

（如：电磁铁）•控制电器：用来控制电路的通断。

（如：开关、按钮、继电器、接触器）•主令电器：用来控制其它自动电器的动作，以发出控制“指令”。

（如：按钮、转换开关）•保护电器：用来保护电源、电路及用电设备，使它们不致在短路、过载状态下运行，免遭损坏。

（如：熔断器、热继电器）3）按动作原理•电磁式电器：它是根据电磁铁的原理工作的。

例如：接触器、继电器等。

•非电磁式电器：它是依靠外力（人力或机械力）或某种非电量的变化而动作的电器。

例如：行程开关、按钮、速度继电器、热继电器等。

2. 电磁式低压电器•低压电器一般由感测部分和执行部分组成。

•在各种低压电器中，电磁式低压电器应用很多，它们结构相似，原理相同。

电磁式低压电器基本结构（1）电磁系统电磁系统是电磁式电器元件的感受部件，它的作用是将电磁能转换成为机械能，并带动触点闭合或断开。

它通常采用电磁铁的形式，由电磁线圈、静铁心（铁心）、动铁心（衔铁）等组成，其中动铁心与动触点支架相连。

（2）触点系统触点系统属于执行部件。

它的作用是通过触点的开、闭来通、断电路的。

（3）灭弧系统触点在断开（包括熔体在熔断时）的瞬间，会在触头间隙中产生电弧，对电路和电器有危害，必须使电弧熄灭。

（1）电磁系统•电磁铁的示意图•电磁铁的工作原理电磁线圈通电时产生磁场，使动、静铁心磁化互相吸引，当动铁心被吸引向静铁心时，与动铁心相连的动触点也被拉向静触点，令其闭合接通电路。

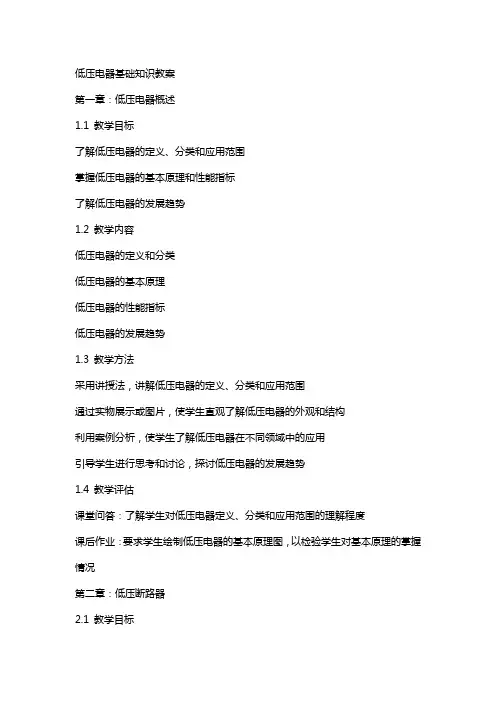

低压电器基础知识教案第一章：低压电器概述1.1 教学目标了解低压电器的定义、分类和应用范围掌握低压电器的基本原理和性能指标了解低压电器的发展趋势1.2 教学内容低压电器的定义和分类低压电器的基本原理低压电器的性能指标低压电器的发展趋势1.3 教学方法采用讲授法，讲解低压电器的定义、分类和应用范围通过实物展示或图片，使学生直观了解低压电器的外观和结构利用案例分析，使学生了解低压电器在不同领域中的应用引导学生进行思考和讨论，探讨低压电器的发展趋势1.4 教学评估课堂问答：了解学生对低压电器定义、分类和应用范围的理解程度课后作业：要求学生绘制低压电器的基本原理图，以检验学生对基本原理的掌握情况第二章：低压断路器2.1 教学目标了解低压断路器的定义、结构和分类掌握低压断路器的工作原理和性能指标学会低压断路器的选择和应用2.2 教学内容低压断路器的定义和结构低压断路器的工作原理低压断路器的性能指标低压断路器的选择和应用2.3 教学方法采用讲授法，讲解低压断路器的定义、结构和分类通过实物展示或图片，使学生直观了解低压断路器的外观和结构利用模拟实验，让学生亲自操作低压断路器，了解其工作原理结合实际案例，引导学生了解低压断路器的选择和应用2.4 教学评估课堂问答：了解学生对低压断路器定义、结构和分类的理解程度课后作业：要求学生绘制低压断路器的工作原理图，以检验学生对工作原理的掌握情况实践操作：让学生在实验室中操作低压断路器，了解其使用方法和注意事项第三章：低压接触器3.1 教学目标了解低压接触器的定义、结构和分类掌握低压接触器的工作原理和性能指标学会低压接触器的选择和应用3.2 教学内容低压接触器的定义和结构低压接触器的工作原理低压接触器的性能指标低压接触器的选择和应用3.3 教学方法采用讲授法，讲解低压接触器的定义、结构和分类通过实物展示或图片，使学生直观了解低压接触器的外观和结构利用模拟实验，让学生亲自操作低压接触器，了解其工作原理结合实际案例，引导学生了解低压接触器的选择和应用3.4 教学评估课堂问答：了解学生对低压接触器定义、结构和分类的理解程度课后作业：要求学生绘制低压接触器的工作原理图，以检验学生对工作原理的掌握情况实践操作：让学生在实验室中操作低压接触器，了解其使用方法和注意事项第四章：低压继电器4.1 教学目标了解低压继电器的定义、结构和分类掌握低压继电器的工作原理和性能指标学会低压继电器的选择和应用4.2 教学内容低压继电器的定义和结构低压继电器的工作原理低压继电器的性能指标低压继电器的选择和应用4.3 教学方法采用讲授法，讲解低压继电器的定义、结构和分类通过实物展示或图片，使学生直观了解低压继电器的外观和结构利用模拟实验，让学生亲自操作低压继电器，了解其工作原理结合实际案例，引导学生了解低压继电器的选择和应用4.4 教学评估课堂问答：了解学生对低压继器第六章：低压电器的安装与维护6.1 教学目标了解低压电器安装的基本要求和步骤掌握低压电器维护的方法和技巧学会低压电器故障诊断和排除的方法6.2 教学内容低压电器安装的基本要求和步骤低压电器维护的方法和技巧低压电器故障诊断和排除的方法6.3 教学方法采用讲授法，讲解低压电器安装的基本要求和步骤通过实物展示或图片，使学生直观了解低压电器安装的过程利用模拟实验，让学生亲自进行低压电器的安装和维护操作结合实际案例，引导学生了解低压电器故障诊断和排除的方法6.4 教学评估课堂问答：了解学生对低压电器安装要求和步骤的理解程度实践操作：让学生在实验室中进行低压电器的安装和维护操作，检验其掌握情况故障诊断：让学生分析模拟的低压电器故障，诊断故障原因并提出解决方案第七章：低压电器的安全防护7.1 教学目标了解低压电器的安全防护措施和原则掌握低压电器的安全操作方法和注意事项学会低压电器故障时的应急处理方法7.2 教学内容低压电器的安全防护措施和原则低压电器的安全操作方法和注意事项低压电器故障时的应急处理方法7.3 教学方法采用讲授法，讲解低压电器的安全防护措施和原则通过实物展示或图片，使学生直观了解低压电器的安全防护装置利用模拟实验，让学生亲自操作低压电器，了解安全操作方法和注意事项结合实际案例，引导学生了解低压电器故障时的应急处理方法7.4 教学评估课堂问答：了解学生对低压电器安全防护措施和原则的理解程度实践操作：让学生在实验室中进行低压电器的安全操作，检验其掌握情况应急处理：让学生模拟低压电器故障，进行应急处理，检验其应对能力第八章：低压电器的节能与环保8.1 教学目标了解低压电器节能的意义和途径掌握低压电器环保的特点和重要性学会低压电器节能与环保的设计方法和应用8.2 教学内容低压电器节能的意义和途径低压电器环保的特点和重要性低压电器节能与环保的设计方法和应用8.3 教学方法采用讲授法，讲解低压电器节能的意义和途径通过实物展示或图片，使学生直观了解低压电器节能与环保的特点利用模拟实验，让学生亲自进行低压电器节能与环保的设计和应用操作结合实际案例，引导学生了解低压电器节能与环保的设计方法和应用8.4 教学评估课堂问答：了解学生对低压电器节能意义和途径的理解程度实践操作：让学生在实验室中进行低压电器节能与环保的设计和应用操作，检验其掌握情况第九章：低压电器的故障分析与维修了解低压电器故障产生的原因掌握低压电器故障分析的方法和步骤学会低压电器维修技巧和注意事项9.2 教学内容低压电器故障产生的原因低压电器故障分析的方法和步骤低压电器维修技巧和注意事项9.3 教学方法采用讲授法，讲解低压电器故障产生的原因通过实物展示或图片，使学生直观了解低压电器故障的现象利用模拟实验，让学生亲自进行低压电器故障分析和维修操作结合实际案例，引导学生了解低压电器维修技巧和注意事项9.4 教学评估课堂问答：了解学生对低压电器故障产生原因的理解程度实践操作：让学生在实验室中进行低压电器故障分析和维修操作，检验其掌握情况第十章：低压电器在电力系统中的应用10.1 教学目标了解低压电器在电力系统中的作用和重要性掌握低压电器在电力系统中的应用实例学会低压电器在电力系统中的选择和配置方法重点和难点解析一、低压电器概述难点解析：低压电器的基本原理和性能指标的理解和应用；了解低压电器的发展趋势。

1、低压电器的分类1.按用途分类(1)控制电器：用于各种控制电路和控制系统的电器，如接触器、继电器等。

(2)主令电器：用于自动控制系统中发送控制指令的电器，如按钮、行程开关等。

(3)保护电器：用于保护电路及用电设备的电器，如熔断器、热继电器等。

(4)配电电器：用于电能的输送和分配的电器。

如低压断路器、隔离器等。

(5)执行电器：用于完成某种动作或传动功能的电器，如电磁铁、电磁离合器等。

2. 按工作原理分类：（1）电磁式电器：依据电磁感应原理来工作的电器，如交直流接触器、各种电磁式继电器等。

（2）非电量控制器：电器的工作是靠外力或某种非电物理量的变化而动作的电器，如刀开关、行程开关、按钮、速度继电器压力继电器、温度继电器等。

3.按操作方式分类：（1）自动电器：时间继电器、速度继电器等（2）手动电器：按钮、刀开关、转换开关等4.按触点类型：（1）有触点电器：继电器、接触器、行程开关等（2）无触点电器：固态继电器、接近开关等2、发展方向：目前正沿着体积小、重量轻、安全可靠、使用方便的方向发展，大力发展电子化的新型控制电器，如接近开关、光电开关、电子式时间继电器、固态继电器与接触器等以适应控制系统迅速电子化的需要。

3、接触器（电气符号KM） 接触器是一种接通或切断电动机或其他负载主电路的自动切换电器。

它是利用电磁力来使开关打开或断开的电器，适用于频繁操作、远距离控制强电电路，并具有低压释放的保护性能。

接触器通常分为交流接触器和直流接触器。

1.其主要结构：电磁机构、触点系统、灭弧机构、回位弹簧力装置、支架与底座等。

2.工作原理：当线圈得电后，衔铁被吸合，带动三对主触点闭合，接通电路，辅助触点也闭合或断开；当线圈失电后，衔铁被释放，三对主触点复位，电路断开，辅助触点也断开或闭合。

接触器主触头——用于主电路接触器辅助触头——用于控制电路接触器线圈——连接于控制电路主要技术参数：1、主触头额定电压2、主触头额定电流3、辅助触头额定电流4、主触点和辅助触点数目5、吸引线圈额定电压6、接通和分断能力7、机械寿命、电气寿命交流接触器用于远距离控制电压至380V，电流至600A的交流电路，以及频繁起动和控制交流电动机的控制电器。

低压电器基础知识培训一、基本概念低压电器是指额定电压低于1000V的电动机、电器设备及其控制设备。

在工业生产和生活中，低压电器应用广泛，为了正确、安全地使用低压电器，有必要了解其基础知识。

二、电流、电压和功率1. 电流：电流是电子在电路中传输的电荷量。

单位是安培（A）。

2. 电压：电压是电力的推动力，用于驱动电流流动。

单位是伏特（V）。

3. 功率：功率是电器消耗或产生的能量。

单位是瓦特（W）。

三、低压电器的分类低压电器可以根据功能、用途、工作原理等进行分类。

1. 按功能分：- 开关类：如隔离开关、接触器、断路器等。

- 控制类：如计时器、继电器、电压监控器等。

- 保护类：如过载保护器、短路保护器、漏电保护器等。

2. 按用途分：- 发电类：如发电机、变压器等。

- 传送类：如电缆、接线端子等。

- 控制类：如开关控制盒、按钮等。

3. 按工作原理分：- 电磁式：如电磁接触器、继电器等。

- 电子式：如变频器、PLC等。

- 机械式：如开关、按钮等。

四、低压电器的安全操作1. 安全用电注意事项：- 不超负荷使用电器设备。

- 避免电器设备长时间运行。

- 定期检查电器设备的接线是否松动。

- 注意防潮、防尘措施。

2. 规范操作流程：- 按照说明书正确接线。

- 注意电路的连接与断开顺序。

- 使用合适的工具进行操作。

- 切勿在带电状态下操作设备。

五、低压电器的维护与保养1. 定期检查：- 检查电器设备的运行状态。

- 定期更换老化、损坏的电器元件。

- 清洁电器设备的内部和外部。

2. 预防措施：- 避免温度、湿度过高或过低的环境。

- 防止异物进入电器设备。

- 注意电气线路的保护，避免短路和漏电。

六、低压电器的故障排除1. 常见故障：- 电器设备无法启动。

- 电流过大，设备发热。

- 设备突然停止工作。

2. 故障排除步骤：- 检查电源是否正常供电。

- 检查电路连接和元件是否损坏。

- 检查设备是否超负荷运行。

七、低压电器的发展趋势1. 自动化控制：低压电器逐渐实现自动化控制，提高工作效率和安全性。

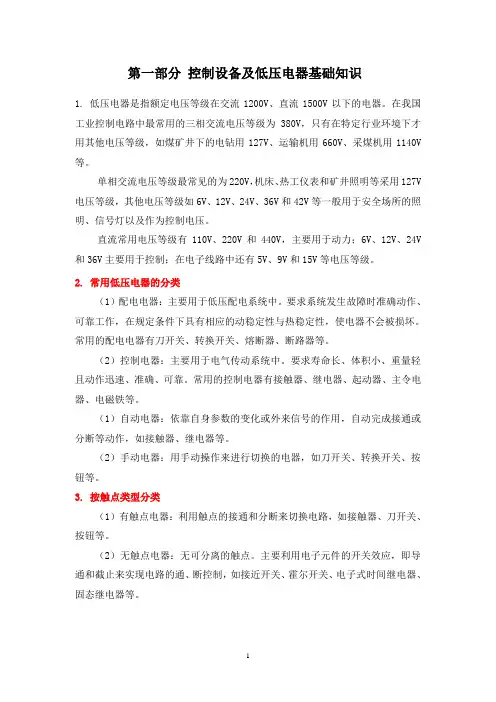

第一部分控制设备及低压电器基础知识1.低压电器是指额定电压等级在交流1200V、直流1500V以下的电器。

在我国工业控制电路中最常用的三相交流电压等级为380V，只有在特定行业环境下才用其他电压等级，如煤矿井下的电钻用127V、运输机用660V、采煤机用1140V 等。

单相交流电压等级最常见的为220V，机床、热工仪表和矿井照明等采用127V 电压等级，其他电压等级如6V、12V、24V、36V和42V等一般用于安全场所的照明、信号灯以及作为控制电压。

直流常用电压等级有110V、220V和440V，主要用于动力；6V、12V、24V 和36V主要用于控制；在电子线路中还有5V、9V和15V等电压等级。

2.常用低压电器的分类（1）配电电器：主要用于低压配电系统中。

要求系统发生故障时准确动作、可靠工作，在规定条件下具有相应的动稳定性与热稳定性，使电器不会被损坏。

常用的配电电器有刀开关、转换开关、熔断器、断路器等。

（2）控制电器：主要用于电气传动系统中。

要求寿命长、体积小、重量轻且动作迅速、准确、可靠。

常用的控制电器有接触器、继电器、起动器、主令电器、电磁铁等。

（1）自动电器：依靠自身参数的变化或外来信号的作用，自动完成接通或分断等动作，如接触器、继电器等。

（2）手动电器：用手动操作来进行切换的电器，如刀开关、转换开关、按钮等。

3.按触点类型分类（1）有触点电器：利用触点的接通和分断来切换电路，如接触器、刀开关、按钮等。

（2）无触点电器：无可分离的触点。

主要利用电子元件的开关效应，即导通和截止来实现电路的通、断控制，如接近开关、霍尔开关、电子式时间继电器、固态继电器等。

（1）电磁式电器：根据电磁感应原理动作的电器，如接触器、继电器、电磁铁等。

（2）非电量控制电器：依靠外力或非电量信号（如速度、压力、温度等）的变化而动作的电器，如转换开关、行程开关、速度继电器、压力继电器、温度继电器等。

4.我国《国产低压电器产品型号编制办法》（JB 2930—81.10）的分类方法（参见附录A），将低压电器分为13个大类。

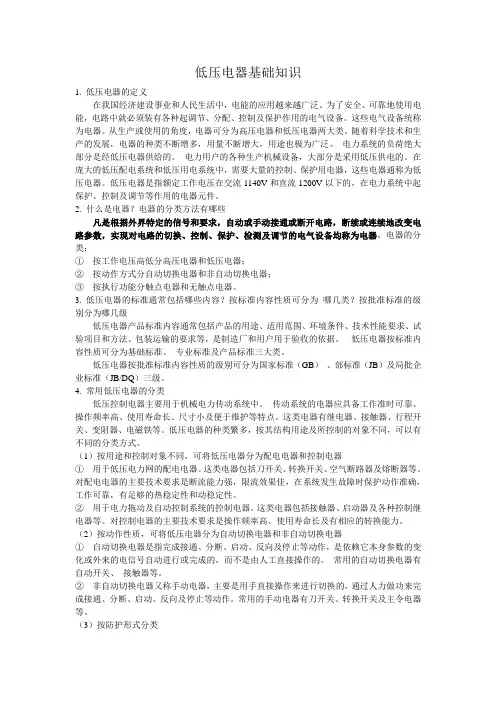

低压电器基础知识1. 低压电器的定义在我国经济建设事业和人民生活中，电能的应用越来越广泛。

为了安全、可靠地使用电能，电路中就必须装有各种起调节、分配、控制及保护作用的电气设备。

这些电气设备统称为电器。

从生产或使用的角度，电器可分为高压电器和低压电器两大类。

随着科学技术和生产的发展，电器的种类不断增多，用量不断增大，用途也极为广泛。

电力系统的负荷绝大部分是经低压电器供给的。

电力用户的各种生产机械设备，大部分是采用低压供电的。

在庞大的低压配电系统和低压用电系统中，需要大量的控制、保护用电器，这些电器通称为低压电器。

低压电器是指额定工作电压在交流1140V和直流1200V以下的，在电力系统中起保护、控制及调节等作用的电器元件。

2. 什么是电器？电器的分类方法有哪些凡是根据外界特定的信号和要求，自动或手动接通或断开电路，断续或连续地改变电路参数，实现对电路的切换、控制、保护、检测及调节的电气设备均称为电器。

电器的分类：①按工作电压高低分高压电器和低压电器；②按动作方式分自动切换电器和非自动切换电器；③按执行功能分触点电器和无触点电器。

3. 低压电器的标准通常包括哪些内容？按标准内容性质可分为哪几类？按批准标准的级别分为哪几级低压电器产品标准内容通常包括产品的用途、适用范围、环境条件、技术性能要求、试验项目和方法、包装运输的要求等，是制造厂和用户用于验收的依据。

低压电器按标准内容性质可分为基础标准、专业标准及产品标准三大类。

低压电器按批准标准内容性质的级别可分为国家标准（GB）、部标准（JB）及局批企业标准（JB/DQ）三级。

4. 常用低压电器的分类低压控制电器主要用于机械电力传动系统中。

传动系统的电器应具备工作准时可靠、操作频率高、使用寿命长、尺寸小及便于维护等特点。

这类电器有继电器、接触器、行程开关、变阻器、电磁铁等。

低压电器的种类繁多，按其结构用途及所控制的对象不同，可以有不同的分类方式。

（1）按用途和控制对象不同，可将低压电器分为配电电器和控制电器①用于低压电力网的配电电器。
