笔记本电路基础 最新

  • 格式：ppt
  • 大小：2.77 MB
  • 文档页数：65

下载文档原格式

  / 65

合集下载

笔记本电路

笔记本电路

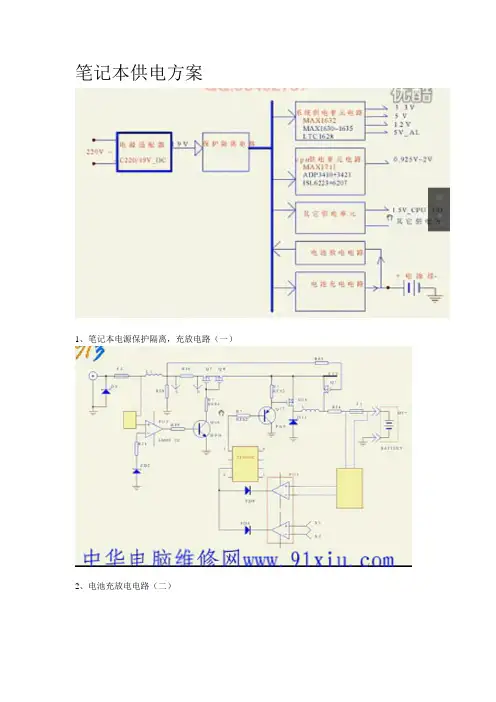

笔记本供电方案1、笔记本电源保护隔离，充放电路（一）2、电池充放电电路（二）负载3、CPU 核心供电电路（1）单相供电：（2）多相供电：CPU 电压代码脚4、系统供电电路：5、其它供电电路：CPU 的I/O 供电，内存、PC 卡等电压较特殊而电流较小的供电电路（1）CPU I/O 供电（2）USB 扩展供电；（3）PCMCIA 卡供电： 双输出：内存、I/O USB1（4）液晶屏供电：6、时钟电路的组成、工作原理和检修方法时钟电路产生的时钟信号经倍频降频供给CPU，北桥、AGP、PCI、PC卡、声卡、网卡、南桥、内存等凡是需要进行数据交换的电路。

检修：供电正常（多路多电压3.3V2.5V供电）、晶振（波形、幅度、频率）、7、BIOS芯片（实质上是只读存储器）作用及功能8、上电时序BIOS（基本输入输出系统）在整个系统中的地位是非常重要的，它实现=了底层硬件和上层操作系统的桥梁。

比如你现在从光盘拷贝一个文件到硬盘，您只需知道“复制、粘贴”的指令就行了，您不必知道它具体是如何从光盘读取，然后如何写入硬盘。

对于操作系统来说也只需要向BIOS发出指令即可，而不必知道光盘是如何读，硬盘是如何写的。

BIOS构建了操作系统和底层硬件的桥梁。

而我们平时说的BIOS设定仅仅是谈到了其软件的设定，比如设置启动顺序、禁用/启用一些功能等等。

但这里有一个问题，在硬件上，BIOS是如何实现的呢？毕竟，软件是运行在硬件平台上的吧？这里我们不能不提的就是EC。

EC（Embed Controller，嵌入式控制器）是一个16位单片机，它内部本身也有一定容量的Flash来存储EC的代码。

EC在系统中的地位绝不次于南北桥，在系统开启的过程中，EC控制着绝大多数重要信号的时序。

在笔记本中，EC是一直开着的，无论你是在开机或者是关机状态，除非你把电池和Adapter完全卸除.在关机状态下，EC一直保持运行，并在等待用户的开机信息。

而在开机后，EC更作为键盘控制器，充电指示灯以及风扇和其他各种指示灯等设备的控制，它甚至控制着系统的待机、休眠等状态。

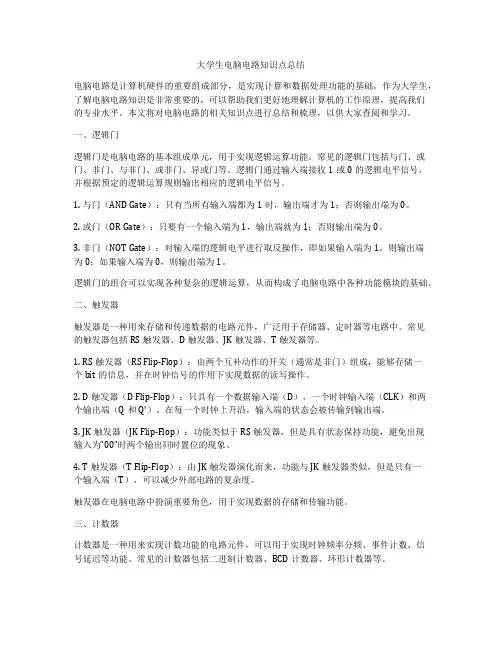

大学生电脑电路知识点总结

大学生电脑电路知识点总结

大学生电脑电路知识点总结电脑电路是计算机硬件的重要组成部分，是实现计算和数据处理功能的基础。

作为大学生，了解电脑电路知识是非常重要的，可以帮助我们更好地理解计算机的工作原理，提高我们的专业水平。

本文将对电脑电路的相关知识点进行总结和梳理，以供大家查阅和学习。

一、逻辑门逻辑门是电脑电路的基本组成单元，用于实现逻辑运算功能。

常见的逻辑门包括与门、或门、非门、与非门、或非门、异或门等。

逻辑门通过输入端接收1或0的逻辑电平信号，并根据预定的逻辑运算规则输出相应的逻辑电平信号。

1. 与门（AND Gate）：只有当所有输入端都为1时，输出端才为1；否则输出端为0。

2. 或门（OR Gate）：只要有一个输入端为1，输出端就为1；否则输出端为0。

3. 非门（NOT Gate）：对输入端的逻辑电平进行取反操作，即如果输入端为1，则输出端为0；如果输入端为0，则输出端为1。

逻辑门的组合可以实现各种复杂的逻辑运算，从而构成了电脑电路中各种功能模块的基础。

二、触发器触发器是一种用来存储和传递数据的电路元件，广泛用于存储器、定时器等电路中。

常见的触发器包括RS触发器、D触发器、JK触发器、T触发器等。

1. RS触发器（RS Flip-Flop）：由两个互补动作的开关（通常是非门）组成，能够存储一个bit的信息，并在时钟信号的作用下实现数据的读写操作。

2. D触发器（D Flip-Flop）：只具有一个数据输入端（D），一个时钟输入端（CLK）和两个输出端（Q和Q'）。

在每一个时钟上升沿，输入端的状态会被传输到输出端。

3. JK触发器（JK Flip-Flop）：功能类似于RS触发器，但是具有状态保持功能，避免出现输入为“00”时两个输出同时置位的现象。

4. T触发器（T Flip-Flop）：由JK触发器演化而来，功能与JK触发器类似，但是只有一个输入端（T），可以减少外部电路的复杂度。

触发器在电脑电路中扮演重要角色，用于实现数据的存储和传输功能。

笔记本主板系统供电电路原理分析

笔记本主板系统供电电路原理分析
路性故障，检测保护隔离电路。
短路性故障：电压法：用可调电源输出相应电压直接加到输出端。
电阻法：对地测量某一点阻值。
2、16V对地短路：钽滤波电容击穿。高端的场效应管击穿。
3、3.3V、5V对地短路：（1）滤波电容击穿（一个个拆）。
（二）、CPU内核供电芯片的工作原理：从保护隔离电路送来的16V总供电送入到MAX1710的1#总供电输入端输入，同时16 V还给高端管Q1的D极提供供电。
当MAX1632系统供电电路工作后，产生出5V供电，将提供给MAX1710的15# 、22#和7#，（其中15#为芯片内部低端激放供电，7#为内部反馈电路供电输入。
7． 找两个取样电阻。
七、跑线路--16V适配器输入至MAX1632 22#总供电输入。
1、MAX1632 22#总供电与高端管D极相连，确定高端管为跑线路终点。
2、适配器输入通过划?电感?到高端管D极：通?证明直接相连。不通?说明中间经过较大电阻或八脚开关（经八脚开关较多）?划八脚开关D极通（适配器通过电感到D极）。则为隔离八脚开关?S极通向终点D极（即高端管D极）。
十、CPU供电单元电路
（一）、 CPU供电芯片的型号有：MAX1718（此芯片就在CPU插槽附近），MAX1715，MAX1897，MAX1714（给外核供电），MAX1845，MAX1710（给内核供电），MAX1711，MAX1712，MAX1736，LTC1709，LTC1474，SC1474（单独使用），ADP3421，ADP3410，ADP3205。注：MAX1711，1710，1712可以互相代换，原理一样。
当16V与5V供电正常后，13#将有保护直流5V输出当2#有总控制信号时，该电路开始工作，输出正常的CPU供电电压，9#有2V的基准电压输出，12#有电源好信号输出。

笔记本电路基础及维修

笔记本电路基础及维修

笔记本电路基础及维修电子电路基础第一部分电路基本概念一、电压1、直流：用DC表示，电压方向不变、大小不变、由正向负、由高到低的电流被称作直流。

如笔记本电池14-16V，笔记本适配器19V。

都是直流。

2、交流：用AC表示，电压电流大小可变，电流的方向随时间变化而周期变化的电流被称作交流。

***电源主板接口里的白线是-5V，所有电流的方向是由地线（0V）流向白线（-5V）。

***220V的正弦交流电，频率为50HZ，通常被称作市电。

***用电池供电的设备通常都是直流，且用电量比较小。

用电量较大的一般都是交流供电。

图1 交流电的正弦波形图。

交流电的有效值，也被简称为交流电的值 V=220的交流电*根号2≈311V，正负加在一起，有622V 左右的电压。

因此，在元件的代换过程中，要考虑元件的耐压值是否足够。

二、电流主要分为直流和交流。

电流在电路中流动：1、有电压才会有电流。

2、有电压不一定就会有电流，因为电路一定要闭合。

***笔记本的供电回路中，各部分的供电电路都是并连在电池的正极和负极之间的。

三、频率频率是单位时间内周期变化的次数。

用F表示，单位是赫兹（Hz）。

1GHz = 103 MHz = 106 KHz = 109Hz周期是物体工作一次所需的时间。

单位是秒（S）。

1S=103mS=106uS=109nS***市电的频率f=50Hz***CPU的频率在20亿次左右，超级计算机可以达到一千万亿次左右。

四、地线：用GND表示，***笔记本第地线与电池的负极和适配器的负极相连接，与大地不连接。

且只有一个地线，也是所有回路的公共端。

***地线在有些设备中，并不是唯一的，（比如CRT显示器等）也不一定是接地的。

因此，有冷底板和热底板之分。

***地线是所有电压的公共回路，是电压的公共参考点。

我们测量电压时，主要考虑的电压差，地线是否带点并不在考虑范围之内。

五、电路电路主要分为模拟电路和数字电路。

电路中电压或电流的变化，叫做信号。

笔记本电路基础 最新讲解

笔记本电路基础 最新讲解
符号： C、（TC、CT、CB、BC、CM、MC、CE、EC、CC、CN、CP）
单位： 法（F）、微法（μF=10-6F）、 纳法（nF=10-9F）、 皮法（pF=10-12F）
电容的常用单位是微法、纳法和皮法； 电容 的默认单位是微法；
特性和作用： a、特性：电容是一种能够储存电能的元件，通过充电
C、限流：限制电路中电流的大小： 发光二极管必须接电阻；
发光二极管的工作电流很小， 为了防止其烧毁或延长电源的使用时 间， 要将电路的电流限制在其工作电流范 围内， 根据欧姆定律可以计算出R1的值。
I=V/（R1+RD） (此时的I值应该是发光二极管的工作 电流值), 相信不难求出电阻的值。
电容器：capacitor 1、符号和单位：
稳压二极管的应用举例:
④ LED：光源、指示、显示、传递信号；
⑤光电二极管：光传感器、光电控制； ⑥钳位：
好坏的判断： 普通二极管只有一组数值就是好的
（从电路上拆下来测量）； 常见故障为击穿或烧断；
代换： 同型号代换或用同类型的、
参数接近的代换；
晶体三极管：电流控制型器件，按导电类型分为PNP管和
4）旁路： 为交流提供一个额外的通路； 滤除调频调幅的干扰信号；
这种功能主要用于音频电路中的中放电路，消除由于前 级高频放大从天线引入的杂波和干扰信号；
5）谐振： 电容与电感或晶振一起，产生振荡信号
6）定时（延时）：
6、测量判断与代换：
1）电容两端阻值无穷大为好，刚测的时候有阻值但马上会 慢慢变大，等数值没变化时为正确值。 2）怎样判断电容的好坏：维修时先检查目测电解电容顶部 的防爆槽是否裂开，顶部鼓起来的、漏液的一律更换掉。测 量容量偏差太大的以及用试波器看波形，波形不对的也一律 更换掉；

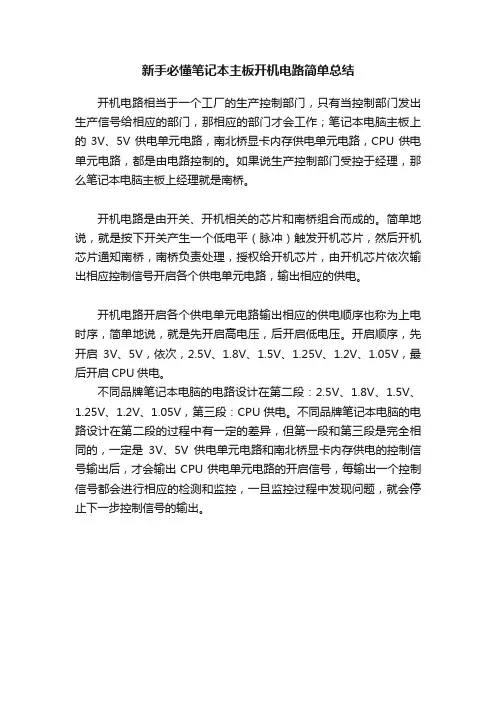

新手必懂笔记本主板开机电路简单总结

新手必懂笔记本主板开机电路简单总结

新手必懂笔记本主板开机电路简单总结
开机电路相当于一个工厂的生产控制部门，只有当控制部门发出生产信号给相应的部门，那相应的部门才会工作；笔记本电脑主板上的3V、5V供电单元电路，南北桥显卡内存供电单元电路，CPU供电单元电路，都是由电路控制的。

如果说生产控制部门受控于经理，那么笔记本电脑主板上经理就是南桥。

开机电路是由开关、开机相关的芯片和南桥组合而成的。

简单地说，就是按下开关产生一个低电平（脉冲）触发开机芯片，然后开机芯片通知南桥，南桥负责处理，授权给开机芯片，由开机芯片依次输出相应控制信号开启各个供电单元电路，输出相应的供电。

开机电路开启各个供电单元电路输出相应的供电顺序也称为上电时序，简单地说，就是先开启高电压，后开启低电压。

开启顺序，先开启3V、5V，依次，2.5V、1.8V、1.5V、1.25V、1.2V、1.05V，最后开启CPU供电。

不同品牌笔记本电脑的电路设计在第二段：2.5V、1.8V、1.5V、1.25V、1.2V、1.05V，第三段：CPU供电。

不同品牌笔记本电脑的电路设计在第二段的过程中有一定的差异，但第一段和第三段是完全相同的，一定是3V、5V供电单元电路和南北桥显卡内存供电的控制信号输出后，才会输出CPU供电单元电路的开启信号，每输出一个控制信号都会进行相应的检测和监控，一旦监控过程中发现问题，就会停止下一步控制信号的输出。

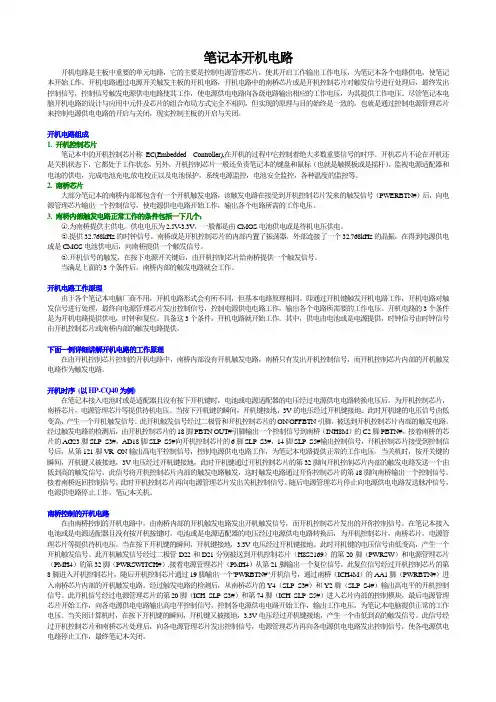

笔记本开机电路

笔记本开机电路开机电路是主板中重要的单元电路，它的主要是控制电源管理芯片，使其开启工作输出工作电压，为笔记本各个电路供电，使笔记本开始工作。

开机电路通过电源开关触发主板的开机电路，开机电路中的南桥芯片或是开机控制芯片对触发信号进行处理后，最终发出控制信号，控制信号触发电源供电电路使其工作，使电源供电电路向各级电路输出相应的工作电压，为其提供工作电压。

尽管笔记本电脑开机电路的设计与应用中元件及芯片的组合布局方式完全不相同，但实现的原理与目的始终是一致的。

也就是通过控制电源管理芯片来控制电源供电电路的开启与关闭，现实控制主板的开启与关闭。

开机电路组成1. 开机控制芯片笔记本中的开机控制芯片称EC(Embedded Controller),在开机的过程中它控制着绝大多数重要信号的时序。

开机芯片不论在开机还是关机状态下，它都处于工作状态，另外，开机控制芯片一般还负责笔记本的键盘和鼠标（也就是触摸板或是摇杆），监视电源适配器和电池的供电，完成电池充电,放电校正以及电池保护，系统电源监控，电池安全监控，各种温度的监控等。

2. 南桥芯片大部分笔记本的南桥内部都包含有一个开机触发电路，该触发电路在接受到开机控制芯片发来的触发信号（PWERBTN#）后，向电源管理芯片输出一个控制信号，使电源供电电路开始工作，输出各个电路所需的工作电压。

3. 南桥内部触发电路正常工作的条件包括一下几个：○1.为南桥提供主供电。

供电电压为2.5V-3.3V，一般都是由CMOS电池供电或是待机电压供电。

○2.提供32.768kHz的时钟信号。

南桥或是开机控制芯片的内部内置了振荡器，外部连接了一个32.768kHz的晶振，在得到电源供电或是CMOS电池供电后，向南桥提供一个触发信号。

○3.开机信号的触发，在按下电源开关键后，由开机控制芯片给南桥提供一个触发信号。

当满足上面的3个条件后，南桥内部的触发电路就会工作。

开机电路工作原理由于各个笔记本电脑厂商不用，开机电路形式会有所不同，但基本电路原理相同。

笔记本维修常用电路知识

笔记本维修常用电路知识作者：300B其实维修用到的电路知识都是很简单的，甚至只是模拟电路数字电路中的一部分。

不需要繁琐的数学运算，只需懂得原理即能对笔记本电路进行深入的分析。

在此写一篇笔记本维修常用的电路知识总结，供刚入门的以及修了很多年笔记本却对电路了解甚浅的朋友参考。

本文撰文匆忙，难免出现纰漏，如有不准确的地方，请读者见谅。

如需转载，请素质标明转自不凡修维修论坛，谢谢！1.电阻串联分压：假设电路某条支路中串联两个电阻R1,R2。

根据欧姆定律：I=U/R 以及串联电路中通过R1的电流等于通过R2的电流。

所以U1/U2=R1/R2 (U1为R1两端电压，U2为R2两端电压) 举例说明：DELL D600隔离保护电路：从适配器送来的19V电压+DC_IN想要转化成下一级电压DC_IN+，Q49必须导通。

Q49为P沟道MOS管，G极电压必须低于S极10V以上，才能导通(Rds= 9 mΩ)。

也就是图中B 点电压必须低于A点电压10V以上。

由图可知A点电压=19V(适配器电压)B点电压计算方法为：(Ua-Ub)/Ub=R29/R30（注：R29两端电压为Ua-Ub）Ub=(Ua*R30)/(R29+R30)=19*47/287V=3.1V 所以Q49的G极为3.1V，远低于S极19V电压，所以Q49完全导通，适配器电压通过第一个隔离管Q49，DC_IN+为19V。

笔者曾经修到过一台D600，故障为无待机。

经测适配器电压没有通过隔离保护，DC_IN+电压为0V，再测B点电压为19V，明显不正常，经测量电阻R30阻值无穷大，更换47K电阻,故障修复。

2.笔记本中的三极管与场效应管在此我认为没有必要用模拟电路中的等效微变电路来解释这两个笔记本电路中频频出现的重要元件，因为笔记本中的三极管和场效应管均不是用于放大电路。

笔记本讨论最多的是供电的开启关闭以及信号的高低电平转换，这两个元件在笔记本中电路中大多用途可以总的归结为开关作用！三极管与场效应管有诸多不同，比如三极管是电流控制元件场效应管是电压控制元件等等，但是笔记本中，他们的作用都是开关作用！为什么这么说，因为在笔记本中三极管工作在饱和区，以NPN型三极管为例：Ub>Uc>Ue 此时NPN型三极管像是一个受B极（基极）电压控制的开关，高电平开启。

笔记本电路基础知识

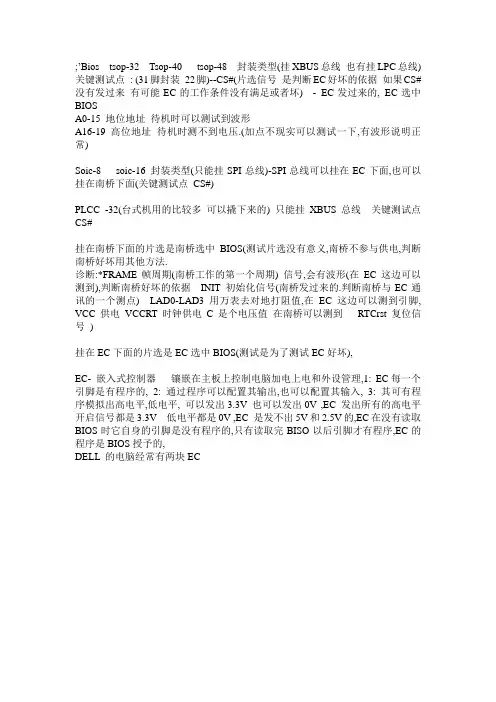

;’Bios tsop-32 Tsop-40 tsop-48 封装类型(挂XBUS总线_也有挂LPC总线) 关键测试点: (31脚封装_22脚)--CS#(片选信号_是判断EC好坏的依据_如果CS#没有发过来有可能EC的工作条件没有满足或者坏) - EC发过来的, EC选中BIOSA0-15 地位地址待机时可以测试到波形A16-19 高位地址待机时测不到电压.(加点不现实可以测试一下,有波形说明正常)Soic-8 soic-16 封装类型(只能挂SPI总线)-SPI总线可以挂在EC下面,也可以挂在南桥下面(关键测试点CS#)PLCC -32(台式机用的比较多_可以撬下来的) 只能挂XBUS总线关键测试点CS#挂在南桥下面的片选是南桥选中BIOS(测试片选没有意义,南桥不参与供电,判断南桥好坏用其他方法.诊断:*FRAME帧周期(南桥工作的第一个周期) 信号,会有波形(在EC这边可以测到),判断南桥好坏的依据INIT 初始化信号(南桥发过来的.判断南桥与EC通讯的一个测点) LAD0-LAD3 用万表去对地打阻值,在EC这边可以测到引脚, VCC供电VCCRT时钟供电C是个电压值在南桥可以测到RTCrst复位信号)挂在EC下面的片选是EC选中BIOS(测试是为了测试EC好坏),EC- 嵌入式控制器_镶嵌在主板上控制电脑加电上电和外设管理,1: EC每一个引脚是有程序的, 2: 通过程序可以配置其输出,也可以配置其输入, 3: 其可有程序模拟出高电平,低电平, 可以发出3.3V 也可以发出0V ,EC 发出所有的高电平开启信号都是3.3V 低电平都是0V ,EC 是发不出5V和2.5V的,EC在没有读取BIOS时它自身的引脚是没有程序的,只有读取完BISO以后引脚才有程序,EC的程序是BIOS授予的,DELL 的电脑经常有两块ECEC如果参与上电出发当BIOS 程序错乱安开机键也可能不上电,刷,坏,或者换ECEC-主供电(VCC 3.3V)-RTCrst(复位3.3V BIOS电池提供)-VCC RTC(时钟模块3.3V BIOS电池提供)-32.768khz 晶振起振示波器可以打出波形了,满足以上条件然后EC就会发出片选CS#给BIOS选中BIOS 让BIOS给EC每个引脚定义程序南桥四大工作条件Vcc 3.3v 5vVccrtcRtcrst#晶振起振帧周期就会有了，，和初始化一起发出，不分先后ACPI高级电源管理-集成在南桥的可编程中断控制器模块负责主板开机关机断电休眠唤醒.为了便于人机交换信息，方便用软件操作硬件实现。

笔记本系统供电电路详细.

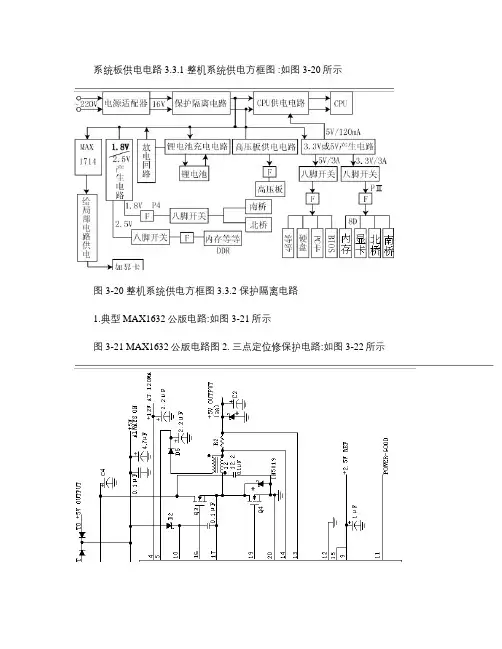

系统板供电电路 3.3.1 整机系统供电方框图 :如图 3-20所示图 3-20 整机系统供电方框图 3.3.2 保护隔离电路1.典型 MAX1632公版电路:如图 3-21所示图 3-21 MAX1632公版电路图 2. 三点定位修保护电路:如图 3-22所示图 3-22 典型保护隔离电路(1 MAX1632工作过程如图 3-21/2所示,插上电源适配器,16V 电压来到了第③点分几路,一路来到 Q1的漏极,二路通过10Ω电阻来到 22脚,三路来到 Q3的漏极,这时芯片不工作,当 23脚接到高电平(3.3V-5V或直接通过电阻连于电源时,芯片开始待机,待机时将产生如下电压 21脚 VL5V, 9脚为基准电压 2.5V, VL5V 电压分成几路分别到给芯片自身及其它芯片作为待机电压, 一路给 1.8V/2.5V产生电路作为其待机电压,二路给 CPU 核心电压产生电路作为其待机电压,三路给了充电电路,四路通过 D1、D2给了芯片BST 端,作为内部高端驱动器的电源,五路经内部给了低端驱动器作为工作电源, 这时机器处于一触即发的准备工作状态,待机状态各引脚的待机电压如下:V+16V;当(7 (28接收到 3.3V 或 5V 高电平且保持不变时,芯片 VL5V 开始正常工作,内部的四个驱动器输出方波脉冲去 SHDN 大于或等于 3.3V 推动外部所接的 4个场效应管导通工作,这时 4个 BST 4.7V 场效应管相当 4只可变电阻进行分压,输出3.3V 、5V、DL5V 电压,当输出电压或负载电流发生变化,其变化会通 REF 2.5V 经CSH、CSL、FB 引脚反馈给芯片内部,内部自动调整方波幅度及脉宽大小,最终达到 3.3V、5V 电压的稳压输出,当负载过压或过流时,其反馈会让芯片自动切断输出,最终达到保护负载及电源本身的目的。

(2MAX1632正常工作时部分引脚电压:(3 MAX1632的好坏判断:如图 3-23所示图 3-23 MAX1632好坏判断流程图(4MAX1632阻值法测好坏:(注非在线测量如图 3-24所示TPS2052 图 3-24 MAX1632阻值测量示意图(5 MAX1632检修流程图:如图 3-25所示图 3-25 MAX1632检修流程图3. LTC 1628G/LTC1628引脚定义:如图 3-26所示Run/SS1 Run/SS2:软启动运行控制输入和短路,检测定时器的多用引脚,过流停机保护也通过这些引脚实现。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

电容的串并联： 电容的容量与极板面积成正比， 与极板间的距离成反比； 1）串联：串联使总电容容量减少，耐压值提高； 2）并联：增加容量，但耐压不变
电容的作用
整流后电容滤波波形图
3）隔直： 串联在电路中，隔断直流信号；
C1、C2是耦合电容，传输音频交流信号，
C2同时有隔直流的作用，防止直流烧坏扬声器；


三极管的作用：放大、开关和稳压作用。 三极管的检测与代换：用 档 找基极：用一个表笔接任意一脚，另一表笔分别接另外两脚，如 果两次都有400~600的数值，则不动的表笔接的就是基极b； 集电极与发射极：两次阻值中，较大的一次接的是发射极e，小 的一次是集电极c； 红表笔接基极b，能测出两组数值的是NPN管； 黑表笔接基极b，能测出两组数值的是PNP管； 在路测量时，无论表笔怎么接，所测阻值不能为0或1（∞）；
场管
N沟道增强型MOSFET的结构
取一块P型半导体作为衬底，用 B表示。 用氧化工艺生成一层SiO2 薄膜 绝缘层。 然后用光刻工艺腐蚀出两个孔。
S
G
D
N+
N+
SiO2
P 型衬底 B
扩散两个高掺杂的N型区。从而 形成两个PN结。（绿色部分）
从N型区引出电极，一个是漏极 D，一个是源极S。
D
D G S
电路的基本公式： 欧姆定律：I=U/R I： 电流 安 A U： 电压 伏 V R： 电阻 欧 Ω
mA mV mΩ
电功率：P=IU=I2R=U2/R 电功: W =Pt =1千瓦· 1 小时=1千瓦时 P: 功率 瓦 W 1度电=1000瓦时
交流电和直流电：
交流电：大小和方向都变化(正弦波） 直流电：（脉动直流）大小变，方向不变 平滑的直流:大小方向都不变
②正向导通时有压降，普通硅管为0.6-0.7V； 普通锗管为0.2-0.3V 发光二极管的压降1-5V ③反向电压大于定值时会击穿；如1N4001 1A 50V 1N4007 1A 100V
⑵作用： ①整流：把交流电变成直流电； ②限幅：
限制电压幅度；
③稳压：
稳压二极管反向连接在电路中， 工作在特殊的软击穿状态，使两端电压保持稳定。 一旦电压超过其稳压值,稳压二极管就会软击穿反向导 通，将高出的电压对地短路掉； 当电压低于稳压二极管的稳压值时，稳压二极管是截止 的。 注意：如果所加的反向电压过大，超过了稳压二极管的 允许值，就会击穿短路、也可能烧断或者稳压电压值改 变。
线路板:（PCB）print circuit board
线路板的组成：线路板又称印刷电路板，一 般是两层板、四层板、六层板。由环氧树脂板 （绝缘）和敷铜板组成，电路是敷铜板经过三 氯化铁腐蚀而成。在印刷电路板上我们可见： 元件孔、线路（铜泊、敷铜）、阻焊膜、（红 色、紫色、绿色等级）、焊盘、(焊点、)过孔、 （孔壁镀铜、连接各层线路）
稳压二极管的应用举例:
④ LED：光源、指示、显示、传递信号；
⑤光电二极管：光传感器、光电控制； ⑥钳位：
好坏的判断： 普通二极管只有一组数值就是好的 （从电路上拆下来测量）； 常见故障为击穿或烧断；
代换： 同型号代换或用同类型的、 参数接近的代换；
晶体三极管：电流控制型器件，按导电类型分为PNP管和
电容器：capacitor 1、符号和单位：
符号： C、（TC、CT、CB、BC、CM、MC、CE、EC、CC、CN、CP） 单位： 法（F）、微法（μF=10-6F）、 纳法（nF=10-9F）、 皮法（pF=10-12F）
电容的常用单位是微法、纳法和皮法； 电容 的默认单位是微法；
特性和作用： a、特性：电容是一种能够储存电能的元件，通过充电 和放电来储存和释放电能；

Hale Waihona Puke 电阻的作用： a、降压： 在电源与负载之间 串入一个电阻起降低电压的作用；
b、分压： 两个电阻串联构成分压电路， 提供合适的电压给负载
C、限流：限制电路中电流的大小： 发光二极管必须接电阻；
发光二极管的工作电流很小， 为了防止其烧毁或延长电源的使用时 间， 要将电路的电流限制在其工作电流范 围内， 根据欧姆定律可以计算出R1的值。 I=V/（R1+RD） (此时的I值应该是发光二极管的工作 电流值), 相信不难求出电阻的值。
2、变压器的分类： 按变压的种类分： ①升压变压器； ②降压变压器； ③隔离变压器；（网卡上叫网络变压器）
按使用的频率分： ①高频变压器；磁芯（开关电源） ②低频（工频）变压器；铁芯（硅钢片）
变压器的代换原则： 1、原型号代换； 2、不同型号代换；必须考虑： ①电压； ②功率； ③体积； ④引脚排列；

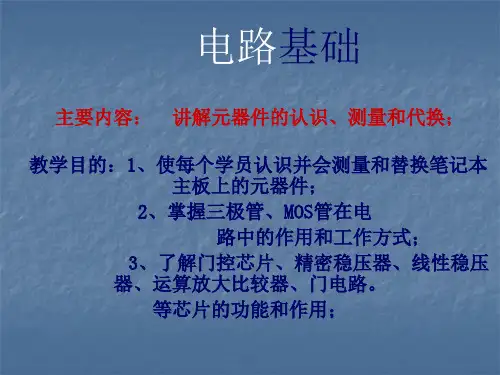

电路基础
主要内容： 讲解元器件的认识、测量和代换；
教学目的：1、使每个学员认识并会测量和替换笔记本 主板上的元器件； 2、掌握三极管、MOS管在电 路中的作用和工作方式； 3、了解门控芯片、精密稳压器、线性稳压 器、运算放大比较器、门电路。 等芯片的功能和作用；
1 电 路
电路的组成及功能 电路——由实际元器件构成的电流的通路。 电源： 可将其他形式的能量转换成电能、向 电路提供电能的装置。 负载： 可将电能转换成其他形式的能量、在 电路组成 电路中接收电能的设备。 中间环节： 电源和负载之间不可缺少的连接、 控制和保护部件统称为中间环节， 如导线、开关及各种继电器等。 电力系统中 的电路可对电能进行传输、分配 电路的功能 和转换。 电子技术中 的电路可对电信号进行传递、变 换、储存和处理。
有如下特性： １）充放电储存和释放能量； ２）通交流而隔直流； ３）通高频交流电而阻碍低频交流电； ４）电容不允许加在其两端的电压发生突变，电容的充 放电需符合一定的规律，其充放电常数τ=RC 5）容抗：电容对交流电的阻碍作用，用Xc表示， 单位为Ω。 XC =1/（2πf c) 其中2π为常数，f为频率，c为容量

IC引脚序列
死区时间, 上下管驱动信号均为低电平
电阻的串并联特性和作用



1、电阻的串联： R总=R1+R2 I总=I1=I2（串联电路中的电流处处相等） U总=U1+U2 U1/U2=R1/R2 (分压规律：串联电路中电阻上分得的电压与电阻成正比) 此时介绍一下悬空电压的概念； 2、电阻的并联： R总= R1R2 /R1+R2 1/R总= 1/R1+1 /R2 I总=I1+I2（并联分流） U总=U1=U2 I1/I2 =R2 /R1（分流规律：电流与并联在电路中的电阻成反比）
在源极和漏极之间的绝缘层上镀 一层金属铝作为栅极G。
B
G S
B
N沟道增强型MOSFET的符号如 左图所示。左面的一个衬底在内部与 源极相连，右面的一个没有连接，使 用时需要在外部连接。
L型滤波和π型滤波
b、储能：
c、振荡：由电感和电容组成的电路； d、过流保护：故障最多的是接口附近的贴片 电感。
3、电感的测量与代换： ⑴判断好坏： ①从外观上观察电感的磁环及线圈的颜色，正常 的为金属光泽，因为它们的表面涂过绝缘漆，烧了 就没有光泽了； ②将万用表置于二极管档，测电感的两端，显示 “000”为正常，有数值则损坏； ⑵电感线圈的代换： ■磁环大小一致； ■线圈匝数一致； ■铜线粗细一致；（线径） 同样大小的贴片电感可以用0欧电阻、保险、导线 代换； 电感线圈又做保险，又抗干扰；
二极管：
a、符号：
b、分类： 按功能分： 1）整流二极管： 普通、快恢复、超快恢复、肖特基
2）稳压二极管： 3）开关二极管： 4）发光二极管： 5）光电二极管： 按材料分： 硅管、锗管 按封装形式分：玻璃封装、塑料封装
c、特性与作用： 1、特性： ①单向导电性： 电流只能从正极流向负极而不能从负极流向正极；
晶振：
1、符号：X、Y(晶振由压电石英晶体制成) 2、频率： 时钟:14.318Mhz 南桥:32.768 khz I/O:32.768khz 声卡:24.576 Mhz 网卡:25.00 Mhz 显卡:27Mhz 3、代换原则：原值代换不可偏差。同型号 原值代换。
笔记本电脑主板上四个脚的晶振有两种情况： 一种谐振电容在外面， 一种谐振电容在里面。（见下面的图）
4）代换原则： 尽量原值代换，滤波电容容量可以稍大； 谐振电容必须用同类型的代换； 贴片的无极性电容可以用体积和颜色一样的代换。 最好：通功能电路代换。 （因为电容有耐压值之分，小耐压换高耐压会被击穿短路）
电感： 1、符号和单位： 符号：L
单位：1亨（H）=1000 毫亨（mH） 1mH =1000 微亨（μH）
变压器
1、符号：T . B
2、变压器的原理：变压器用于交流或脉冲电压 的变换（有一个电压需要得到另一个电压），是 一个电→磁→电的转换过程（通过互感实现电压 变换）；
3、变压器的特性： ■变压器的电压比等于匝数比； U1/U2=N1/N2 ■在理想（不考虑磁通量、铁芯线圈发 热等损耗）状态下，初级的功率与次级的功率 应该相等，即P1=P2； 变压器的功率主要由次级决定；I1U1=I2U2 实际 上输出的功率要比输入的少。 ■如果使用时超过了额定的设计功率就 可能发热而烧毁。
⑶线圈不太可能烧断，台式机基本不出故障；修液晶显 示器会遇到电感线圈接触不良。 对笔记本电脑贴片式的电感线圈是扁铜条绕的，与台 式机比较，它变薄了，笔记本电脑怕摔，可能造成电感 虚焊，机器工作不稳定，运行小程序没事，运行大程序 电流一大，就“死机”或蓝屏，一般先对电感加焊再说。 笔记本电脑上有四个脚的电感；1394口边上有一种16脚 的电感，比较特殊；
2、特性与作用：
1）特性：
a、自感储能（能把电能转化为磁能储存起
来 ，也能把磁能转化为电能释放出来）
b、通直阻交： c、通低频阻高频
电感类型：贴片电感和线圈电感
