2316报警主机简易编程手册一、报警主机功能说明1、主板保险：从左往右共四个保险，分别是后备电池保险2.3A；警号保险750mA；探测器电源保险750mA；键盘电源保险750mA。
一旦保险丝融断，要先切断电源，排除故障后再更换保险丝、上电。
不得使用超出规格的保险丝。
2、主机信息：输入电压12V的情况下，外接电阻是2.2K。
正常防区电压信息如下:A：0-6V短路，6-8.5V正常，8.5V-12V开路B：8防区：0-10V短路，10V-11V正常，11-12V开路，可为玻破供电。
系统3、电话线接线说明：OUT TIP和OUT是接电话机，RING和TIP接电话线4、主机恢复初始值在主机板上的J2跳线上，短接这二个脚，上电恢复初始值。
5、主机供电：电源是通过一个16.5V的交流电送到主板上的。
主机交流电断电恢复5分钟后，主机会发送恢复报告。
6、辅助电源：SW/AUX端子提供10-14V直流电源给需要断电复位的设备，如玻破和烟感；AUX端子提供不间断的正电源；GND为电源公共端子。
7、键盘连接：KEY+（红色）提供11-14VDC键盘电源；GND（黑色）是公共端；DATA（绿色）是数据线。
用0.643MM的铜芯线键盘最长连接距离为152米，最多可接4个键盘。
8、系统加电：系统加电5分钟后会切断交流电2分钟，用于测试后备电池及监视电池负载情况。
因电池电压过低而更换电池后必须按[*][6][4][#]进行动态电池测试。
主机在电池低于10.5V时停止工作。
9、键盘启动：接多个键盘时，键盘编址必须不相同，通过键盘后面的SW1、SW2、SW3来编址。
J1控制LED键盘的背光显示，J2控制键盘蜂鸣器发声。
10、出厂设置：安装员密码：012345；用户#1（主码）：1234；用户#2-32#：关闭。

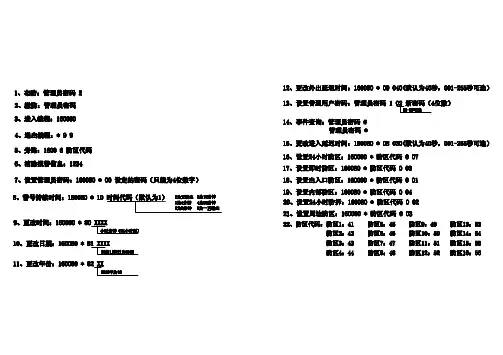

二、主机编程1、开始编程：输入[安装员密码][*][0][#]。
输入指令地址后没有输入编程数据就按[#]，键盘将响5声提示错误，纠正时只需要再次输入正确编程数据即可。
用户操作所有的键盘都可以进行编程或指令操作。
LED键盘利用状态灯和防区灯的亮或灭来表示主机的报警状态或者编程数据，LCD键盘通过LCD屏来表示主机的报警状态或者编程数据。
本章的主要内容是描述基本的键盘操作。
键盘的详细指令请参照PC1616/1832/1864参考手册如果输入错误，可按[#] 号键后重新输入2.1 –外出布防布防前，键盘的Ready （准备就绪）灯应该亮起。
如果Ready （准备就绪）灯处于熄灭状态，请确保所有的被保护防区无人触发或处于旁路状态。
进行外出布防，可按下“外出布防”快捷按钮2秒钟，或者输入有效的用户密码，然后通过延时防区离开。
布防完成后，Armed （布防）指示灯将点亮。
如果已编程设定在家/外出防区，在输入有效的用户密码布防系统，延时防区被触发时，Bypass （旁路）指示灯会亮起和熄灭。
如果已打开“退出延时声音提示”选项，在退出延时期间，键盘将每秒发一个滴声，提醒用户离开（最后10秒时，每秒响3下）2.2 –在家布防布防前，键盘的Ready （准备就绪）灯应该亮起。
如果Ready （准备就绪）灯处于熄灭状态，确保所有的被保护防区无人触发或处于旁路状态。
进行在家布防，可按下“在家布防”快捷按钮2秒钟，或者输入有效的用户密码，延时期间不要触发延时防区。
如果是使用“在家布防”快捷按钮布防，在延时期间键盘将不发出提示音。
如果使用用户密码布防，且已打开“退出延时声音提示”选项，键盘依然会发出提示音。
2.3 –撤防用户必须通过延时防区进入。
进入后，键盘将发出持续的提示音（在延时的最后十秒里，键盘的提示音将变得更急促）来提醒用户对系统进行撤防。
您可输入有效的用户密码对整个系统撤防。
如果主机布防期间发生了报警事件，LED键盘的Memory （报警记忆）指示灯和防区灯将处于闪烁状态，而LCD键盘将显示“Alarm |n Memory”。
输入[#]号键将使系统回到准备状态2.4 –[*] 命令下列目录是[*]命令可执行操作的具体描述：[*][1] 旁路(撤防状态)/重新激活防区（布防状态）[*][2] 显示故障状态[*][3] 报警记忆[*][4] 门铃功能开/关[*][5] 用户密码编辑[*][6] 用户命令[*][7][x] 命令功能1~4[*][8] 安装员编程[*][9][code] 无进入延时布防[*][0] 快速布防(撤防状态)/快速退出(布防状态)[*][1] 旁路/重新激活内部防区LED 键盘：输入[*][1]进入旁路模式。
Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机（以Vista 128BPT为例） (3)Vista系列报警主机控制键盘（6160） (7)4193SN/SNP单地址码两回路模块（已停产） (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程： (17)删除防区： (21)子系统编程： (23)1.子系统数量划分： (23)2.子系统跳转功能设置： (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程： (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置（VISTA 128BPT） (30)4100SN与IP2000模块编程： (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)一、设备认识Vista系列报警主机（以Vista 128BPT为例）（图1）由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商，其制造的VISTA系列报警主机（图1）是业界最早、认可度最高的大型总线制报警主机，主要用来接收处理前端探测器发送回来的报警信号，是先进的多功能控制主机。
功能框图表格（一）：总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘（6160）（图2）6160键盘（图2）用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块（已停产）4193SN用于总线扩充，可以扩展成2个回路：白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路；这两个回路任选其一，都是第一个防区；绿、黑线组成常闭形式的第二个防区，在编程时要注意防区回路选择。
