连续与离散控制系统教学设计引言控制系统是工程学科中一个重要的研究领域,其研究对象是对于物理、化学、生物等系统进行控制。
连续控制系统与离散控制系统是控制系统的两个基本方向,掌握这两种控制系统的设计与实现方法,对于广大工程类学生而言是很重要的。
本文介绍了一份连续与离散控制系统教学设计,旨在帮助学生更好地掌握这两个控制系统,并应用于实际工程设计中。
教学目的1.培养学生对控制系统的基本认识和了解。
2.掌握连续控制系统的设计与实现方法。
3.掌握离散控制系统的设计与实现方法。
4.理解连续控制系统与离散控制系统的区别与联系。
5.在工程实践中成功应用所掌握的知识和技能。
教学对象电气工程、自动化、机械工程或相关专业的大学本科生。
教学内容1.控制系统基础知识–控制系统组成和功能–控制系统常见符号与术语2.连续控制系统设计–连续控制系统的建模–连续控制系统的稳态分析–连续控制系统的设计、调试和验证3.离散控制系统设计–离散控制系统的设计方法–采样定理与离散化建模–离散控制系统的稳态分析–离散控制系统的设计、调试和验证4.连续控制系统与离散控制系统的联系与区别–正确比较两种控制系统各自的特点和应用范围5.教学实践和实验–实际运用所学知识进行任务分析、建模和设计–使用软件进行系统仿真、调试和验证–使用物理模型进行实验–进行控制效果的测试和比较教学方法1.理论课–采取教师授课、案例讲解和学生交流互动相结合的方式进行。
–大量应用MATLAB/Simulink软件进行仿真2.实验教学–学生在电气或自控实验室内完成具体的系统建模、仿真,测试和实验。
3.课程实践–学生完成实际工程任务的分析、设计和控制实现。
教材主教材:•《现代控制系统》(Richard C.Dorf and Robert H.Bishop)•《控制科学与工程导论》(皮克林)参考书目:•《控制系统工程实践》(Chee-Mun Ong)•《现代控制工程》(Ogata)•《自动控制原理》(曹毅)•《现代控制理论及其应用》(谢尔顿.罗斯)教学评估1.平时成绩占教学总成绩的40%,包括学习笔记、作业、实验报告等。
第2章连续控制系统的数学模型2.1 控制系统数学模型的概念控制理论分析、设计控制系统的第一步是建立实际系统的数学模型。
所谓数学模型就是根据系统运动过程的物理、化学等规律,所写出的描述系统运动规律、特性、输出与输入关系的数学表达式。
建立描述控制系统的数学模型,是控制理论分析与设计的基础。
一个系统,无论它是机械的、电气的、热力的、液压的、还是化工的,都可以用微分方程加以描述。
对这些微分方程求解,就可以获得系统在输入作用下的响应(即系统的输出)。
对数学模型的要求是,既要能准确地反映系统的动态本质,又便于系统的分析和计算工作。
2.1.1 数学模型的类型数学模型是对系统运动规律的定量描述,表现为各种形式的数学表达式,从而具有不同的类型。
下面介绍几种主要类型。
1. 静态模型与动态模型根据数学模型的功能不同,数学模型具有不同的类型。
描述系统静态(工作状态不变或慢变过程)特性的模型,称为静态数学模型。
静态数学模型一般是以代数方程表示的,数学表达式中的变量不依赖于时间,是输入输出之间的稳态关系。
描述系统动态或瞬态特性的模型,称为动态数学模型。
动态数学模型中的变量依赖于时间,一般是微分方程等形式。
静态数学模型可以看成是动态数学模型的特殊情况。
2. 输入输出描述模型与内部描述模型描述系统输出与输入之间关系的数学模型称为输入输出描述模型,如微分方程、传递函数、频率特性等数学模型。
而状态空间模型描述了系统内部状态和系统输入、输出之间的关系,所以称为内部描述模型。
内部描述模型不仅描述了系统输入输出之间的关系,而且描述了系统内部信息传递关系,所以比输入输出模型更深入地揭示了系统的动态特性。
3. 连续时间模型与离散时间模型根据数学模型所描述的系统中的信号是否存在离散信号,数学模型分为连续时间模型和离散时间模型,简称连续模型和离散模型。
连续数学模型有微分方程、传递函数、状态空间表达式等。
离散数学模型有差分方程、Z传递函数、离散状态空间表达式等。

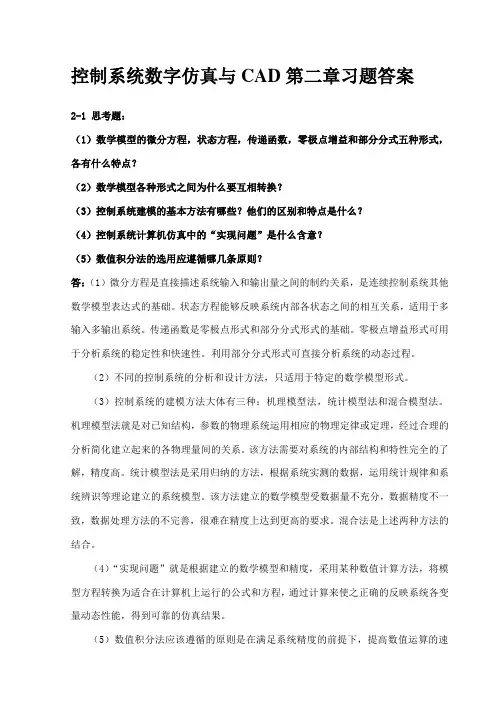

控制系统数字仿真与CAD第二章习题答案2-1 思考题:(1)数学模型的微分方程,状态方程,传递函数,零极点增益和部分分式五种形式,各有什么特点?(2)数学模型各种形式之间为什么要互相转换?(3)控制系统建模的基本方法有哪些?他们的区别和特点是什么?(4)控制系统计算机仿真中的“实现问题”是什么含意?(5)数值积分法的选用应遵循哪几条原则?答:(1)微分方程是直接描述系统输入和输出量之间的制约关系,是连续控制系统其他数学模型表达式的基础。
状态方程能够反映系统内部各状态之间的相互关系,适用于多输入多输出系统。
传递函数是零极点形式和部分分式形式的基础。
零极点增益形式可用于分析系统的稳定性和快速性。
利用部分分式形式可直接分析系统的动态过程。
(2)不同的控制系统的分析和设计方法,只适用于特定的数学模型形式。
(3)控制系统的建模方法大体有三种:机理模型法,统计模型法和混合模型法。
机理模型法就是对已知结构,参数的物理系统运用相应的物理定律或定理,经过合理的分析简化建立起来的各物理量间的关系。
该方法需要对系统的内部结构和特性完全的了解,精度高。
统计模型法是采用归纳的方法,根据系统实测的数据,运用统计规律和系统辨识等理论建立的系统模型。
该方法建立的数学模型受数据量不充分,数据精度不一致,数据处理方法的不完善,很难在精度上达到更高的要求。
混合法是上述两种方法的结合。
(4)“实现问题”就是根据建立的数学模型和精度,采用某种数值计算方法,将模型方程转换为适合在计算机上运行的公式和方程,通过计算来使之正确的反映系统各变量动态性能,得到可靠的仿真结果。
(5)数值积分法应该遵循的原则是在满足系统精度的前提下,提高数值运算的速度和并保证计算结果的稳定。
2-2.用matlab语言求下列系统的状态方程、传递函数、零极点增益、和部分分式形式的模型参数,并分别写出其相应的数学模型表达式:(1) G(s)=324327242410355024s s ss s s s+++++++(2).X=2.25 -5 -1.25 -0.542.25 -4.25 -1.25 -0.2520.25 -0.5 -1.25 -121.25 -1.75 -0.25 -0.75 0X⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥+⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦u y=[0 2 0 2] X(1)解:(1)状态方程模型参数:编写matlab程序如下>> num=[1 7 24 24];>> den=[1 10 35 50 24];>> [A B C D]=tf2ss(num,den)得到结果:A=-10 -35 -50 -241 0 0 00 1 0 00 0 1 0⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦,B=1⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦,C=[]1 7 24 24,D=[0]所以模型为:.X=-10 -35 -50 -241 0 0 00 1 0 00 0 1 0⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦X+1⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦u,y=[]1 7 24 24X(2)零极点增益:编写程序>> num=[1 7 24 24];>> den=[1 10 35 50 24];>> [Z P K]=tf2zp(num,den)得到结果Z= -2.7306 + 2.8531 , -2.7306 - 2.8531i ,-1.5388P= -4, -3 ,-2 ,-1K=1(3) 部分分式形式:编写程序>> num=[1 7 24 24];>> den=[1 10 35 50 24];>> [R P H]=residue(num,den)得到结果R= 4.0000 ,-6.0000, 2.0000, 1.0000P= -4.0000, -3.0000 , -2.0000 ,-1.0000 H=[]G(s)=46214321s s s s -+++++++(2)解:(1)传递函数模型参数:编写程序>> A=[2.25 -5 -1.25 -0.52.25 -4.25 -1.25 -0.250.25 -0.5 -1.25 -1 1.25 -1.75 -0.25 -0.75];>> B=[4 2 2 0]'; >> C=[0 2 0 2];>> D=[0];>> [num den]=ss2tf(A,B,C,D)得到结果num = 0 4.0000 14.0000 22.0000 15.0000 den =1.0000 4.0000 6.2500 5.2500 2.2500324324 s + 14 s + 22 s + 15()s + 4 s + 6.25 s + 5.25 s + 2.25G s =(2) 零极点增益模型参数:编写程序>> A=[2.25 -5 -1.25 -0.52.25 -4.25 -1.25 -0.25 0.25 -0.5 -1.25 -1 1.25 -1.75 -0.25 -0.75];>> B=[4 2 2 0]'; >> C=[0 2 0 2];>> D=[0];>> [Z,P,K]=ss2zp(A,B,C,D)得到结果Z =-1.0000 + 1.2247i -1.0000 - 1.2247i -1.5000P= -0.5000 + 0.8660i -0.5000 - 0.8660i -1.5000 -1.5000 K = 4.0000表达式 ()()()()()4s+1-1.2247i s+1+1.2247i ()s+0.5-0.866i s+0.5+0.866i s+1.5G s =(3)部分分式形式的模型参数:编写程序>> A=[2.25 -5 -1.25 -0.52.25 -4.25 -1.25 -0.25 0.25 -0.5 -1.25 -11.25 -1.75 -0.25 -0.75];>> B=[4 2 2 0]'; >> C=[0 2 0 2];>> D=[0];>> [num den]=ss2tf(A,B,C,D)>> [R,P,H]=residue(num,den)得到结果R = 4.0000 -0.0000 0.0000 - 2.3094i 0.0000 + 2.3094iP = -1.5000 -1.5000 -0.5000 + 0.8660i -0.5000 - 0.8660i H =[]4 2.3094 2.3094() 1.50.50.8660.50.866i iG s s s i s i=-+++-++2-3.用欧拉法求下面系统的输出响应y(t)在0≤t ≤1上,h=0.1时的数值。
