有换算表，用广联达软件套价时，可以选择计算公式，里边有阀门的保温计算公式，自动计算。
或你打开软件看看公式，然后手动计算。

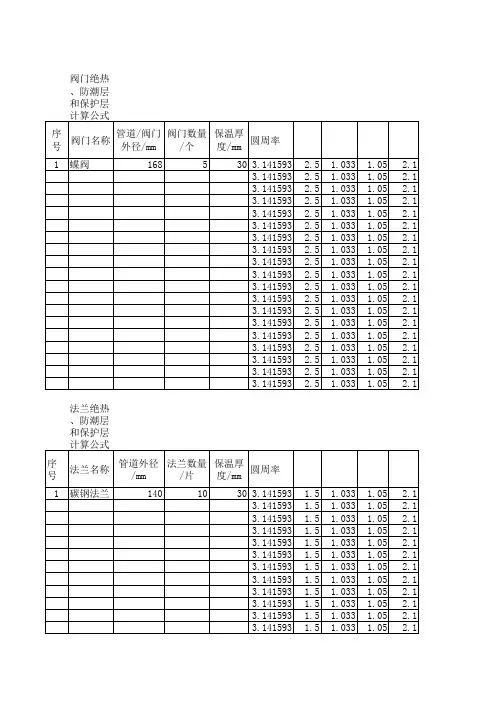

v=3.1415926×（D+1.033×δ）×2.5×D×1.033×δ×K×N/1000000000V-体积D-阀门公称直径mmK=1.05N-阀门个数δ-保温厚度mm例如：保温厚度40mm，直径100的阀门20个，那么保温体积为：V=3.1415926*(100+1.033*40)*2.5*100*1.033*40*1.05*20/1000000000=0.0963 立方V=π×（D+1.033δ）×2.5D×1.033δ×1.05×N（m3）S=π×（D+2.1δ）×2.5D×1.05×N（m2）(4)阀门绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×NS＝π(D＋2.1δ)×2.5D×1.05×N若设计要求阀门保温时，其绝热工程量和外扎保护层工程量计算公式为：V阀门＝2.712*3.14*D2*δ*NS阀门＝3.14(D+2.12δ)*2.5D*1.05*NV-体积D-阀门公称直径mmK=1.05N-阀门个数δ-保温厚度mm若设计文件要求法兰保温，则V法兰＝1.627*3.14*D2*δ*NS法兰＝3.14(D+2.1δ)*1.5D*1.05*N管道、阀门绝热保温工程量计算公式（含个人理解）绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δ个人理解上述体积公式的含义：D＋1.033δ表示：保温层中心到中心的长度+ 单根的扎带厚度（0.033δ）= 调整后的保温层中心线长度π×(D＋1.033δ)表示：保温层中心圆的周长（可想象成长度，仅管是圆形）1.033δ表示：保温层调整过系数的厚度（可想象成宽度）π×(D＋1.033δ)×1.033δ表示：长度*宽度S＝π×(D＋2.1δ＋0.0082)×L个人理解：D＋2.1δ＋0.0082表示：(直径+ 保温层厚度* 2.1)+0.0082 = 外表层实际直径+扎带厚度式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
附录（一）一、工程量计算公式：（一）除锈、刷油工程量。
1．设备筒体表面积：S=π*D*L式中π—圆周率；D—设备直径；L—设备筒体高。
（二）防腐蚀工程量。
1．设备筒体、管道表面积：S=π*D*L式中π—圆周率；D—设备或管道直径；L—设备筒体高或管道延长米。
2．阀门表面积:S=π*D*2.5D*K*N式中D—直径；K—1.05；N—阀门个数。
3．弯头表面积:S=π*D*1.5D*K*2π*N/B式中D—直径；K—1.05；N—弯头个数；B取定值为：900弯头B=4；450弯头B=8。
4．法兰表面积：S=π*D*1.5D*K*N式中D—直径；K—1.05；N—法兰个数。
（三）绝热工程量。
1．设备筒体及管道绝热、防潮和保护层工程量：V=π（D+1.033δ）*1.033δ*LS=π（D+2.1δ+0.0082）*L式中V—体积；S—表面积；D—直径；1.033、2.1—调整系数；δ—绝热层厚度；0.0082—捆扎线直径或钢带厚；L—设备筒体或管道长度。
2．设备封头绝热、防潮和保护层工程量：V=[（D+1.033δ）/2]2*π*1.033δ*1.5*NS=[（D+2.1δ）/2]2*π*1.5*N3．拱顶罐封头绝热、防潮和保护层工程量：V=2πr*（h+1.033δ）*1.033δS=2πr*（h+2.1δ）4．伴热管道绝热工程量：（1）单管伴热、双管伴热（管径相同，夹角小于90°时）。
D'=D1+D2+（10－20mm）式中D'—伴热管综合值；D1—主管道直径；D2—伴热管道直径；（10-20mm）—主管道与伴热管道之间的间隙。
（2）双管伴热（管径相同，夹角大于90°时）。
D'=D1+1.5D2+（10－20mm）（3）双管伴热（管径不同，夹角小于90°时）。
D'=D1+D伴大+（10－20mm）5．阀门绝热、防潮和保护层工程量：V=π（D+1.033δ）*2.5D*1.033δ*1.05*NS=π（D+2.1δ）*2.5D*1.05*N6．法兰绝热、防潮和保护层工程量：V=π（D+1.033δ）*1.5D*1.033δ*1.05*NS=π（D+2.1δ）*1.5D*1.05*N7．弯头绝热、防潮和保护层工程量：V=π*（D+1.033δ）*1.5D*2π*1.033δ*N/BS=π*（D+2.1δ）*1.5D*2π*N/BB取定值为：90°弯头B=4；45°弯头B=8。
1.除锈、刷油工程（2）计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、管口凹凸部分，不再另外计算。
S=0.034Ｄ260Ｌ27.7576S=0.219Ｄ10Ｎ 3.953185425S=0.219Ｄ10Ｎ4B 3.546572067S=0.219Ｄ10Ｎ 2.371911255S=0.219Ｄ0.05Ａ10Ｎ8.4466V=π×(D+1.033δ)×1.033δ×L (公式6)S=π×(D+2.1δ+0.0082)×L (公式7)S=0.2Ｄ0δ5Ｌ 3.26874V=0.032Ｄ0.06δ35Ｌ0.640154356a)单管伴热或双管伴热（管径相同，夹角小于90度时）D’=D1+D2+(10-20mm) （公式8）式中 D’——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10-20mm)——主管道与伴热管道之间的间隙。
B)双管伴热（管径相同，夹角大于90度时） （公式9）D'＝D1+1.5D2+(10~20mm)c)双管伴热（管径不同，夹角小于90度时）D'=D1+D伴大+（10~20mm） (公式10)式中 D'-伴热管道综合值；D1-主管道直径；将上述D'计算结果分别代入（公式6）、（公式7）计算出伴热管道的绝热层、防潮层和保护层工程量。
V=[(D+1.033δ)/2]2∏×1.033δ×1.5×Ν (公式11) S=[(D+2.1δ)/2]2×∏×1.5×Ν (公式12)Ｓ＝1Ｄ0.08δ2Ｎ0.84V=1Ｄ0.08δ2Ｎ11.00 V=∏(D+1.033δ)×2.5D×1.033δ×1.05×Ν (公式13)S=(D+2.1δ)×2.5D×1.05×Ν (公式14)Ｓ＝0.089Ｄ0.05δ2Ｎ0.01Ｖ＝0.089Ｄ0.05δ2Ｎ0.09 V=∏(D+1.033δ)×1.5D×1.033δ×1.05×Ν (公式15)S=(D+2.1δ)×1.5D×1.05×Ν (公式16)Ｓ＝0.219Ｄ0.05δ10Ｎ0.14Ｖ＝0.219Ｄ0.05δ10Ｎ1.06 V=∏(D+1.033δ)×1.5D×2∏×1.033δ×1.05×Ν/B (公式17)S=(D+2.1δ)×1.5D×2∏×Ν/B (公式18)0Ｓ＝0.089Ｄ0.05δ2Ｎ4Ｂ0.010.1Ｖ＝0.089Ｄ0.05δ2Ｎ4Ｂ0.08 V=2∏r×(h+1.033δ)×1.033δ (公式19)S=2∏r×(h+2.1δ) (公式20)Ｓ＝0.219Ｄ0.4h 0.05δ0.02Ｖ＝0.219Ｄ0.4h 0.05δ0.35九、阀门绝热、防潮和防护层工程量计算公式十二、拱顶罐封头绝热、防潮和防护层工程量计算公式十一、弯头绝热、防潮和防护层工程量计算公式十、法兰绝热、防潮和防护层工程量计算公式一、 （1）设备筒体、管道表面积计算公式：S=π*D*L七、伴热管道绝热工程量计算公式八、设备封头绝热、防潮和保护层工程量计算公式六：设备筒体或管道绝热防潮和保护层：0.0082：捆扎线直径或钢带厚二、阀门表面积：S=π*D*2.5D*K*N （K=1.05）三、弯头表面积：S=π*D*1.5D*2*π*N/B （90°B=4；45°B=8）四、法兰表面积：S=π*D*1.5D*K*N （K=1.05）五、设备与管道法兰翻边防腐蚀工程量：S=π*（D+A ）*N （A 法兰翻边宽）。
直径(mm)长度(m)面积(m²)50857.98直径(mm)个数面积(m²)21910 3.96直径(mm)个数弯头度数面积2192 4.0090810.71直径(mm)个数面积(m²)5081012.77直径(mm)法兰翻边宽面积(m²)4060.20.26直径(mm)长度(m)厚度体积(m³)面积(m²)61031.23518014.5297.75主管直径伴热管直径032主管直径伴热管直径4827直径(mm)厚度(mm)个数体积(m³)面积(m²)8004020.07 1.84直径(mm)厚度(mm)个数体积(m³)面积(m²)3456010.07 1.34直径(mm)厚度(mm)个数体积(m³)面积(m²)正50813020.43 3.93直径(mm)厚度(mm)个数弯头度数体积(m³)面积(m²)256601410.040.72半径(mm)厚度(mm)拱高(mm)体积(m³)面积(m²)4900604000.8816.19大直径小直径高线长厚度个数体积面积5.0160.2734.435.0280.1014.4845.22直径mm 长度M 第一层厚度mm 第二层厚度mm 第三层厚度mm 第四层厚度mm 第一层体积m3第二层体积m3第三层体积m34261000.0050505050#NAME?#NAME?#NAME?锥体法兰绝热层保护层工程量弯头绝热层保护层工程量设备和管道法兰翻边防腐蚀工程量拱顶罐封头绝热层保护层工程量设备管道绝热工程量单伴热管道综合直径(管径相同,夹角小于90°时)伴热管综合直径阀门绝热层保护层工程量90.50设备封头绝热层保护层工程量伴热管综合直径34.00工程量计算公式管道设备除锈刷油工程阀门表防腐蚀工程量弯头表防腐蚀工程量双伴热管道综合直径(管径相同,夹角大于90°时)法兰表防腐蚀工程量90°弯头45°弯头。
设备管道保温工程量速算表及计算公式详解除锈、刷油工程（一）、（1）设备筒体、管道表面积计算公式：S=π*D*L(公式1) （2）计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、关口凹凸部分，不再另行计算。
二、阀门表面积：S=π*D*2.5D*K*N (K=1.05)(公式2)三、弯头表面积：S=π*D*1.5D*2π*N/B (90°B=4，45°B=8)(公式3)四、法兰表面积：S=π*D*1.5D*K*N (K=1.05)(公式4)五、设备与管道法兰翻边防腐蚀工程量：S=π*(D+A)*N(A法兰翻边宽) (公式5)六、管道保温及保护层计算公式：V=π*(D+1.033d)*1.033d*L (公式6)S=π*(D+2.1d+0.0082) *L (公式7)0.0082：捆扎线直径或钢带厚七、伴热管道绝热工程量计算公式a)单管伴热或双管伴热（管径相同，夹角小于90度时）D’=D1+D2+(10-20mm) (公式8)式中D’—伴热管道综合值；D1—主管道直径；D2—伴热管道直径；(10-20mm) —主管道与伴热管道之间的间隙b)双管伴热（管径相同，夹角大于90度时）D’=D1+1.5D2+(10-20mm) (公式9)C)双管伴热（管径相同，夹角小于90度时）D’=D1+D伴大+(10-20mm) (公式9)式中D’—伴热管道综合值；D1—主管道管径将上述D’计算结果分别代入(公式6)（公式7）计算出伴热管道的绝热层、防潮层和保护层工程量。
八、设备封头绝热、防潮和保护层工程量计算公式V=[(D+1.033d)/2]*2π*1.033d*1.5*N (公式11)S=[(D+2.1d)/2]* 2π*1.5*N (公式12)九、阀门绝热、防潮和防护层工程量计算公式V=π*(D+1.033d)*2.5D*1.033d*1.05*N (公式13)S=(D+2.1d)*2.5D*1.05*N (公式14)十、法兰绝热、防潮和防护层工程量计算公式V=π* (D+1.033d)*1.5D*1.033d*1.05*N (公式15)S=(D+2.1d)*1.5D*1.05*N (公式16)十一、弯头绝热、防潮和防护层工程量计算公式V=π*(D+1.033d)*1.5D*2π*1.033d*1.05*N/B (公式17)S=π* (D+2.1d)*1.5D*2π*N/B (公式18)十二、拱顶罐封头绝热、防潮和防护层工程量计算公式V=2πr*(h+1.033d)*1.033d (公式19)S=2πr*(h+2.1d) (公式20)。
中石化定额中,外保护层中阀门盒和法兰盒的计算公式工程量计算公式：1.设备筒体或管道绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.033δ5-1S=π×(D+2.1δ+0.0082)×L5-2式中:D-设备筒体或管道直径；1.033、2.1-调整系数；δ-绝热层厚度；L-设备筒体和管道长；0.0082-捆扎线直径或钢带厚。
2.伴热管道绝热工程量计算式：(1)单管伴热或双管伴热(管径相同，夹角小于90°时)：D'=D(1)+D(2)+(10~20mm) 5-3式中:D'-伴热管道综合值；D(1)-主管道直径；D(2)-伴热管道直径；(10~20mm)-主管道与伴热管道之间的间隙。
(2)双管伴热(管径相同，夹角大于90°时)：D'=D(1)+1.5D(2)+(10~20mm) 5-4(3)双管伴热(管径相同，夹角小于90°时)：D'=D(1)+D伴大+(10~20mm) 5-5式中：D'-伴热管道综合值；D(1)-主管道直径。
将上述D'计算结果分别代入分式5-2、5-3，计算出伴热管道的绝热层、防潮层和保护层工程量。
3.设备封头绝热、防潮和保护层工程量计算分式：V=[(D+1.033δ)/2]2×π×1.033δ×1.5×N5-6S=[(D+2.1δ)/2]2×π×1.5×N5-7式中；N-封头个数。
4.阀门绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×2.5D×1.033δ×1.05×N 5-8S=π×(D+2.1δ)×2.5D×1.05×N5-9式中：N-阀门个数。
保温工程量计算公式1.设备筒体或管道绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.033δ×L 5-1S=π×(D+2.1δ+0.0082)×L 5-2式中:D-设备筒体或管道直径；1.033、2.1-调整系数；δ-绝热层厚度；L-设备筒体和管道长；0.0082-捆扎线直径或钢带厚。
2.伴热管道绝热工程量计算式：(1)单管伴热或双管伴热(管径相同，夹角小于90°时)：D'=D(1)+D(2)+(10~20mm) 5-3式中:D'-伴热管道综合值；D(1)-主管道直径；D(2)-伴热管道直径；(10~20mm)-主管道与伴热管道之间的间隙。
(2)双管伴热(管径相同，夹角大于90°时)：D'=D(1)+1.5D(2)+(10~20mm) 5-4(3)双管伴热(管径相同，夹角小于90°时)：D'=D(1)+D伴大+(10~20mm) 5-5式中：D'-伴热管道综合值；D(1)-主管道直径。
将上述D'计算结果分别代入分式5-2、5-3，计算出伴热管道的绝热层、防潮层和保护层工程量。
3.设备封头绝热、防潮和保护层工程量计算分式：V=[(D+1.033δ)/2]2×π×1.033δ×1.5×N 5-6S=[(D+2.1δ)/2]2×π×1.5×N 5-7式中；N-封头个数。
4.阀门绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×2.5D×1.033δ×1.05×N 5-8S=π×(D+2.1δ)×2.5D×1.05×N 5-9式中：N-阀门个数。
5.法兰绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.5D×1.033δ×1.05×N 5-10S=π×(D+2.1δ)×1.5D×1.05×N 5-11式中：N-法兰个数6.弯头绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.5D×2π×1.033δ×N/B 5-12S=π×(D+2.1δ)×1.5D××2π×N/B 5-13式中：N-弯头个数；B取定值为：90°弯头B=4;45°弯头B=8。
