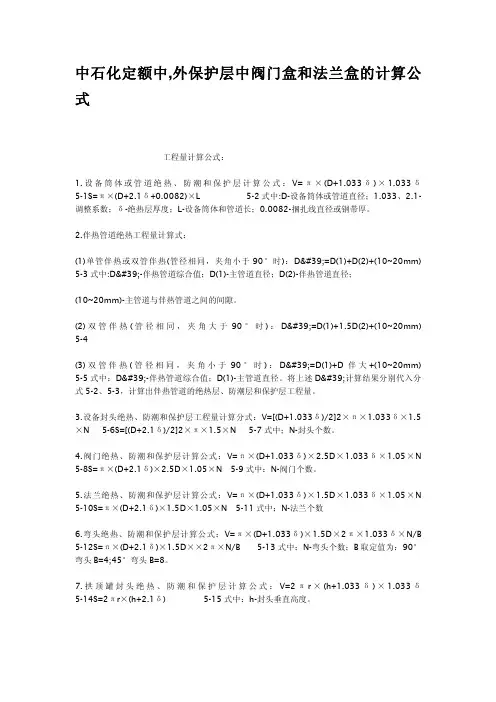

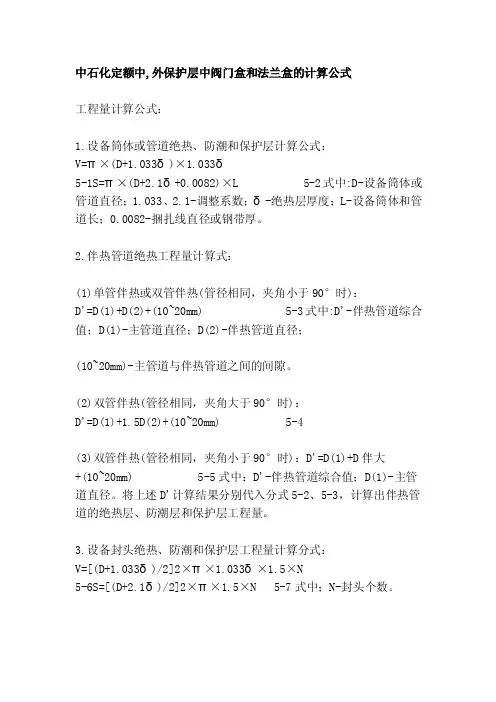

法兰阀门保温盒保护层和绝热层工程量计算表

中石化定额中,外保护层中阀门盒和法兰盒的计算公式工程量计算公式：1.设备筒体或管道绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.033δ5-1S=π×(D+2.1δ+0.0082)×L 5-2式中:D-设备筒体或管道直径；1.033、2.1-调整系数；δ-绝热层厚度；L-设备筒体和管道长；0.0082-捆扎线直径或钢带厚。

2.伴热管道绝热工程量计算式：(1)单管伴热或双管伴热(管径相同，夹角小于90°时)：D'=D(1)+D(2)+(10~20mm) 5-3式中:D'-伴热管道综合值；D(1)-主管道直径；D(2)-伴热管道直径；(10~20mm)-主管道与伴热管道之间的间隙。

(2)双管伴热(管径相同，夹角大于90°时)：D'=D(1)+1.5D(2)+(10~20mm) 5-4(3)双管伴热(管径相同，夹角小于90°时)：D'=D(1)+D伴大+(10~20mm) 5-5式中：D'-伴热管道综合值；D(1)-主管道直径。

将上述D'计算结果分别代入分式5-2、5-3，计算出伴热管道的绝热层、防潮层和保护层工程量。

3.设备封头绝热、防潮和保护层工程量计算分式：V=[(D+1.033δ)/2]2×π×1.033δ×1.5×N5-6S=[(D+2.1δ)/2]2×π×1.5×N 5-7式中；N-封头个数。

4.阀门绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×2.5D×1.033δ×1.05×N5-8S=π×(D+2.1δ)×2.5D×1.05×N 5-9式中：N-阀门个数。

5.法兰绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.5D×1.033δ×1.05×N5-10S=π×(D+2.1δ)×1.5D×1.05×N 5-11式中：N-法兰个数6.弯头绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.5D×2π×1.033δ×N/B5-12S=π×(D+2.1δ)×1.5D××2π×N/B 5-13式中：N-弯头个数；B取定值为：90°弯头B=4;45°弯头B=8。

设备管道保温工程量速算表及计算公式详解设备管道保温工程量速算表及计算公式详解1.除锈、刷油工程一、（1）设备筒体、管道表面积计算公式：S=π*D*L（公式1）（2）计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、管口凹凸部分，不再另外计算。

S= 0.48 Ｄ0 Ｌ0.00二、阀门表面积：S=π*D*2.5D*K*N（K=1.05）（公式2）S= 0.219 Ｄ10 Ｎ 3.96三、弯头表面积：S=π*D*1.5D*2*π*N/B（90°B=4；45°B=8）（公式3）S= 0.06 Ｄ 2 Ｎ 4 B 0.05四、法兰表面积：S=π*D*1.5D*K*N（K=1.05）（公式4）S= 0.219 Ｄ10 Ｎ 2.37五、设备与管道法兰翻边防腐蚀工程量：S=π*（D+A）*N（A法兰翻边宽）（公式5）S= 0.219 Ｄ0.05 Ａ10 Ｎ8.45六、管道保温及保护层计算公式：V=π×(D+1.033δ)×1.033δ×L (公式6)S=π×(D+2.1δ+0.0082)×L (公式7)0.0082：捆扎线直径或钢带厚（公式7）S= 0.273 Ｄ0.05 δ805 Ｌ976.70V= 0.273 Ｄ0.05 δ805 Ｌ42.41七、伴热管道绝热工程量计算公式a)单管伴热或双管伴热（管径相同，夹角小于90度时）D’=D1+D2+(10-20mm) （公式8）式中D’——伴热管道综合值；D1 ——主管道直径；D2 ——伴热管道直径；(10-20mm)——主管道与伴热管道之间的间隙。

B)双管伴热（管径相同，夹角大于90度时）（公式9）D'＝D1+1.5D2+(10~20mm)c)双管伴热（管径不同，夹角小于90度时）D'=D1+D伴大+（10~20mm）(公式10)式中D'-伴热管道综合值；D1-主管道直径；将上述D'计算结果分别代入（公式6）、（公式7）计算出伴热管道的绝热层、防潮层和保护层工程量。

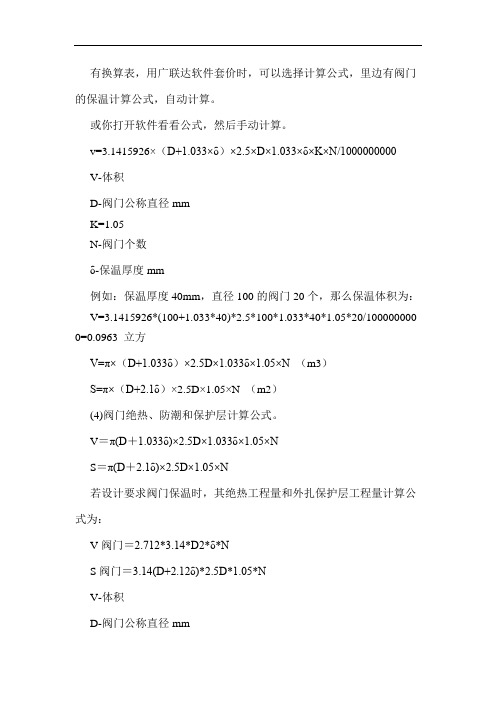

有换算表，用广联达软件套价时，可以选择计算公式，里边有阀门的保温计算公式，自动计算。

或你打开软件看看公式，然后手动计算。

v=3.1415926×（D+1.033×δ）×2.5×D×1.033×δ×K×N/1000000000V-体积D-阀门公称直径mmK=1.05N-阀门个数δ-保温厚度mm例如：保温厚度40mm，直径100的阀门20个，那么保温体积为：V=3.1415926*(100+1.033*40)*2.5*100*1.033*40*1.05*20/100000000 0=0.0963 立方V=π×（D+1.033δ）×2.5D×1.033δ×1.05×N （m3）S=π×（D+2.1δ）×2.5D×1.05×N （m2）(4)阀门绝热、防潮和保护层计算公式。

V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×NS＝π(D＋2.1δ)×2.5D×1.05×N若设计要求阀门保温时，其绝热工程量和外扎保护层工程量计算公式为：V阀门＝2.712*3.14*D2*δ*NS阀门＝3.14(D+2.12δ)*2.5D*1.05*NV-体积D-阀门公称直径mmK=1.05N-阀门个数δ-保温厚度mm若设计文件要求法兰保温，则V法兰＝1.627*3.14*D2*δ*NS法兰＝3.14(D+2.1δ)*1.5D*1.05*N广联达服务新干线管道、阀门绝热保温工程量计算公式（含个人理解）2009年09月29日星期二20:56绝热工程量。

(1)设备筒体或管道绝热、防潮和计算公式：V＝π×(D＋1.033δ)×1.033δ个人理解上述体积公式的含义：D＋1.033δ 表示：保温层中心到中心的长度+ 单根的扎带厚度（0.033δ）= 调整后的保温层中心线长度π×(D＋1.033δ)表示：保温层中心圆的周长（可想象成长度，仅管是圆形）1.033δ表示：保温层调整过系数的厚度（可想象成宽度）π×(D＋1.033δ)×1.033δ表示：长度*宽度S＝π×(D＋2.1δ＋0.0082)×L个人理解：D＋2.1δ＋0.0082表示：(直径+ 保温层厚度 * 2.1)+0.0082 = 外表层实际直径+扎带厚度式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。

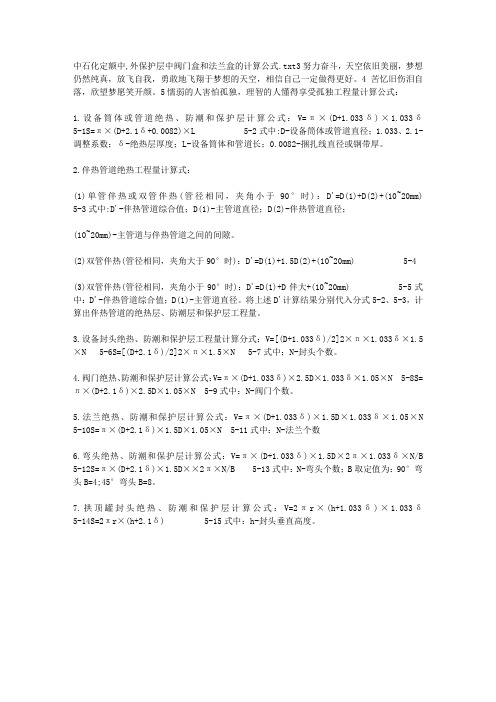

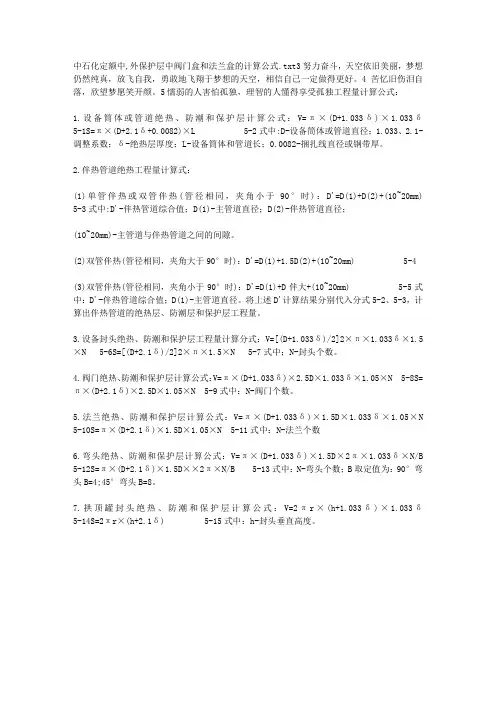

中石化定额中,外保护层中阀门盒和法兰盒的计算公式.txt3努力奋斗，天空依旧美丽，梦想仍然纯真，放飞自我，勇敢地飞翔于梦想的天空，相信自己一定做得更好。

4苦忆旧伤泪自落，欣望梦愿笑开颜。

5懦弱的人害怕孤独，理智的人懂得享受孤独工程量计算公式：1.设备筒体或管道绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.033δ5-1S=π×(D+2.1δ+0.0082)×L 5-2式中:D-设备筒体或管道直径；1.033、2.1-调整系数；δ-绝热层厚度；L-设备筒体和管道长；0.0082-捆扎线直径或钢带厚。

2.伴热管道绝热工程量计算式：(1)单管伴热或双管伴热(管径相同，夹角小于90°时)：D'=D(1)+D(2)+(10~20mm) 5-3式中:D'-伴热管道综合值；D(1)-主管道直径；D(2)-伴热管道直径；(10~20mm)-主管道与伴热管道之间的间隙。

(2)双管伴热(管径相同，夹角大于90°时)：D'=D(1)+1.5D(2)+(10~20mm) 5-4(3)双管伴热(管径相同，夹角小于90°时)：D'=D(1)+D伴大+(10~20mm) 5-5式中：D'-伴热管道综合值；D(1)-主管道直径。

将上述D'计算结果分别代入分式5-2、5-3，计算出伴热管道的绝热层、防潮层和保护层工程量。

3.设备封头绝热、防潮和保护层工程量计算分式：V=[(D+1.033δ)/2]2×π×1.033δ×1.5×N 5-6S=[(D+2.1δ)/2]2×π×1.5×N 5-7式中；N-封头个数。

4.阀门绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×2.5D×1.033δ×1.05×N 5-8S=π×(D+2.1δ)×2.5D×1.05×N 5-9式中：N-阀门个数。

中石化定额中,外保护层中阀门盒和法兰盒的计算公式工程量计算公式：1.设备筒体或管道绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.033δ5-1S=π×(D+2.1δ+0.0082)×L5-2式中:D-设备筒体或管道直径；1.033、2.1-调整系数；δ-绝热层厚度；L-设备筒体和管道长；0.0082-捆扎线直径或钢带厚。

2.伴热管道绝热工程量计算式：(1)单管伴热或双管伴热(管径相同，夹角小于90°时)：D'=D(1)+D(2)+(10~20mm) 5-3式中:D'-伴热管道综合值；D(1)-主管道直径；D(2)-伴热管道直径；(10~20mm)-主管道与伴热管道之间的间隙。

(2)双管伴热(管径相同，夹角大于90°时)：D'=D(1)+1.5D(2)+(10~20mm) 5-4(3)双管伴热(管径相同，夹角小于90°时)：D'=D(1)+D伴大+(10~20mm) 5-5式中：D'-伴热管道综合值；D(1)-主管道直径。

将上述D'计算结果分别代入分式5-2、5-3，计算出伴热管道的绝热层、防潮层和保护层工程量。

3.设备封头绝热、防潮和保护层工程量计算分式：V=[(D+1.033δ)/2]2×π×1.033δ×1.5×N5-6S=[(D+2.1δ)/2]2×π×1.5×N5-7式中；N-封头个数。

4.阀门绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×2.5D×1.033δ×1.05×N 5-8S=π×(D+2.1δ)×2.5D×1.05×N5-9式中：N-阀门个数。

设备管道保温工程量速算表及计算公式详解除锈、刷油工程（一）、（1）设备筒体、管道表面积计算公式：S=π*D*L(公式1) （2）计算设备筒体、管道表面积时已包括各种管件、阀门、人孔、关口凹凸部分，不再另行计算。

二、阀门表面积：S=π*D*2.5D*K*N (K=1.05)(公式2)三、弯头表面积：S=π*D*1.5D*2π*N/B (90°B=4，45°B=8)(公式3)四、法兰表面积：S=π*D*1.5D*K*N (K=1.05)(公式4)五、设备与管道法兰翻边防腐蚀工程量：S=π*(D+A)*N(A法兰翻边宽) (公式5)六、管道保温及保护层计算公式：V=π*(D+1.033d)*1.033d*L (公式6)S=π*(D+2.1d+0.0082) *L (公式7)0.0082：捆扎线直径或钢带厚七、伴热管道绝热工程量计算公式a)单管伴热或双管伴热（管径相同，夹角小于90度时）D’=D1+D2+(10-20mm) (公式8)式中D’—伴热管道综合值；D1—主管道直径；D2—伴热管道直径；(10-20mm) —主管道与伴热管道之间的间隙b)双管伴热（管径相同，夹角大于90度时）D’=D1+1.5D2+(10-20mm) (公式9)C)双管伴热（管径相同，夹角小于90度时）D’=D1+D伴大+(10-20mm) (公式9)式中D’—伴热管道综合值；D1—主管道管径将上述D’计算结果分别代入(公式6)（公式7）计算出伴热管道的绝热层、防潮层和保护层工程量。

八、设备封头绝热、防潮和保护层工程量计算公式V=[(D+1.033d)/2]*2π*1.033d*1.5*N (公式11)S=[(D+2.1d)/2]* 2π*1.5*N (公式12)九、阀门绝热、防潮和防护层工程量计算公式V=π*(D+1.033d)*2.5D*1.033d*1.05*N (公式13)S=(D+2.1d)*2.5D*1.05*N (公式14)十、法兰绝热、防潮和防护层工程量计算公式V=π* (D+1.033d)*1.5D*1.033d*1.05*N (公式15)S=(D+2.1d)*1.5D*1.05*N (公式16)十一、弯头绝热、防潮和防护层工程量计算公式V=π*(D+1.033d)*1.5D*2π*1.033d*1.05*N/B (公式17)S=π* (D+2.1d)*1.5D*2π*N/B (公式18)十二、拱顶罐封头绝热、防潮和防护层工程量计算公式V=2πr*(h+1.033d)*1.033d (公式19)S=2πr*(h+2.1d) (公式20)。

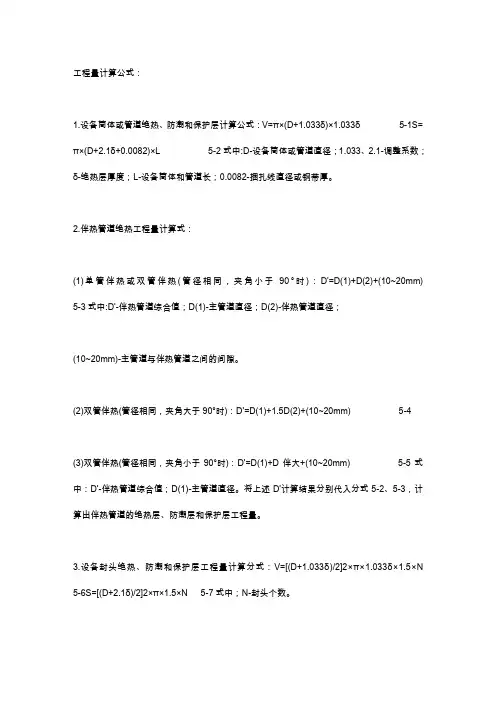

工程量计算公式：1.设备筒体或管道绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.033δ5-1S=π×(D+2.1δ+0.0082)×L 5-2式中:D-设备筒体或管道直径；1.033、2.1-调整系数；δ-绝热层厚度；L-设备筒体和管道长；0.0082-捆扎线直径或钢带厚。

2.伴热管道绝热工程量计算式：(1)单管伴热或双管伴热(管径相同，夹角小于90°时)：D'=D(1)+D(2)+(10~20mm) 5-3式中:D'-伴热管道综合值；D(1)-主管道直径；D(2)-伴热管道直径；(10~20mm)-主管道与伴热管道之间的间隙。

(2)双管伴热(管径相同，夹角大于90°时)：D'=D(1)+1.5D(2)+(10~20mm) 5-4(3)双管伴热(管径相同，夹角小于90°时)：D'=D(1)+D伴大+(10~20mm) 5-5式中：D'-伴热管道综合值；D(1)-主管道直径。

将上述D'计算结果分别代入分式5-2、5-3，计算出伴热管道的绝热层、防潮层和保护层工程量。

3.设备封头绝热、防潮和保护层工程量计算分式：V=[(D+1.033δ)/2]2×π×1.033δ×1.5×N 5-6S=[(D+2.1δ)/2]2×π×1.5×N 5-7式中；N-封头个数。

4.阀门绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×2.5D×1.033δ×1.05×N 5-8S=π×(D+2.1δ)×2.5D×1.05×N 5-9式中：N-阀门个数。

5.法兰绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.5D×1.033δ×1.05×N 5-10S=π×(D+2.1δ)×1.5D×1.05×N 5-11式中：N-法兰个数6.弯头绝热、防潮和保护层计算公式：V=π×(D+1.033δ)×1.5D×2π×1.033δ×N/B 5-12S=π×(D+2.1δ)×1.5D××2π×N/B 5-13式中：N-弯头个数；B取定值为：90°弯头B=4;45°弯头B=8。

有换算表，用广联达软件套价时，可以选择计算公式，里边有阀门的保温计算公式，自动计算。

或你打开软件看看公式，然后手动计算。

v=3.1415926×（D+1.033×δ）×2.5×D×1.033×δ×K×N/1000000000V-体积D-阀门公称直径mmK=1.05N-阀门个数δ-保温厚度mm例如：保温厚度40mm，直径100的阀门20个，那么保温体积为：V=3.1415926*(100+1.033*40)*2.5*100*1.033*40*1.05*20/1000000000=0.0963 立方V=π×（D+1.033δ）×2.5D×1.033δ×1.05×N（m3）S=π×（D+2.1δ）×2.5D×1.05×N（m2）(4)阀门绝热、防潮和保护层计算公式。

V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×NS＝π(D＋2.1δ)×2.5D×1.05×N若设计要求阀门保温时，其绝热工程量和外扎保护层工程量计算公式为：V阀门＝2.712*3.14*D2*δ*NS阀门＝3.14(D+2.12δ)*2.5D*1.05*NV-体积D-阀门公称直径mmK=1.05N-阀门个数δ-保温厚度mm若设计文件要求法兰保温，则V法兰＝1.627*3.14*D2*δ*NS法兰＝3.14(D+2.1δ)*1.5D*1.05*N广联达服务新干线管道、阀门绝热保温工程量计算公式（含个人理解）2009年09月29日星期二20:56绝热工程量。

(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δ个人理解上述体积公式的含义：D＋1.033δ表示：保温层中心到中心的长度+ 单根的扎带厚度（0.033δ）= 调整后的保温层中心线长度π×(D＋1.033δ)表示：保温层中心圆的周长（可想象成长度，仅管是圆形）1.033δ表示：保温层调整过系数的厚度（可想象成宽度）π×(D＋1.033δ)×1.033δ表示：长度*宽度S＝π×(D＋2.1δ＋0.0082)×L个人理解：D＋2.1δ＋0.0082表示：(直径+ 保温层厚度* 2.1)+0.0082 = 外表层实际直径+扎带厚度式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
