(完整版)钢结构识图大全

1、建筑体系

1-1、门式刚架体系

1-1-1、基本构件图

1-1-2、说明

力学原理

门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架

刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆

刚性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条、墙梁

一般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式

a.典型门式刚架

6 s# ]8 P, H' }) e5 y! X8 Y

b.带吊车的门式刚架

2 K5 J% N# x' p: p2 R

c.带局部二层的门式刚架

1-1-4、基本节点

a.柱脚节点

" O; `! ^4 Q# r1 @5 j8 L# n* X

b.梁、柱节点

+ @. r: U' X" R) g5 l' @ 4 I% m! D; ?1 n% R

■局部二层节点参照多层框架体系。

1-1-5、刚架衍生形式 * t! z- I3 P. F& J! `; T* E: y/ \

■ 吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系

1-2-1、框架图示

6 V) u$ B5 o1 v3 J 1-2-2、说明

力学模型

a.纯刚接框架：纵横两个方向均采用刚接的框架。

b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d.有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱

框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。

框架梁

框架梁一般采用H型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。

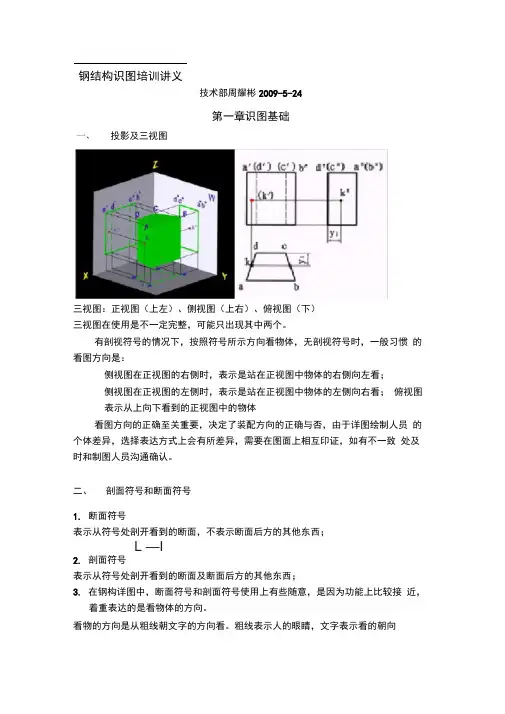

钢结构识图讲座

钢结构识图培训讲义

技术部周耀彬2009-5-24

第一章识图基础

三视图：正视图（上左）、侧视图（上右）、俯视图（下）

三视图在使用是不一定完整，可能只出现其中两个。

有剖视符号的情况下，按照符号所示方向看物体，无剖视符号时，一般习惯的看图方向是：

侧视图在正视图的右侧时，表示是站在正视图中物体的右侧向左看；

侧视图在正视图的左侧时，表示是站在正视图中物体的左侧向右看；俯视图表示从上向下看到的正视图中的物体

看图方向的正确至关重要，决定了装配方向的正确与否，由于详图绘制人员的个体差异，选择表达方式上会有所差异，需要在图面上相互印证，如有不一致处及时和制图人员沟通确认。

二、剖面符号和断面符号

1. 断面符号

表示从符号处剖开看到的断面，不表示断面后方的其他东西；

L —I

2. 剖面符号

表示从符号处剖开看到的断面及断面后方的其他东西；

3. 在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。

看物的方向是从粗线朝文字的方向看。粗线表示人的眼睛，文字表示看的朝向投影及三视图

三、索引符号及节点符号

1.不带剖视方向的索引

y ©

左边为索引，右边为对应的节点，表示将圈画中的部分放大绘制细节。 -中的

字母a表示参看.节点，底下的“一”表示“在本图中”，如果节点详图不在本图中，就写对应的图纸编号，比如“详图-09”或“ 09”等。

有时也直接索引出来后直接放大，不用到节点符号，如下图：

2.带剖视符号的索引

与剖（断）面符号类似，看物的方向是从粗线朝细线的方向看。粗线表示人的眼睛,

细线表示看的朝向。

四、对称符号

Z ■: II

nz -• - ■■

■冗■制 .印站丿一 ” - ___

完整版钢结构识图大全

1、建筑体系

1-1 、门式刚架体系

1-1-1 、基本构件图

1-1-2 、说明力学原理

门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为

保证纵向稳定，设置柱间支撑和屋面支撑。刚架2 K5 J% N# x' p: p2 R

刚架柱和梁均采用截面 H 型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆

刚性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受压圆钢管，与支

撑组成受力封闭体系。

屋面檩条、墙梁

般为 C型钢、Z 型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3 、门式刚架的基本形式

a.典型门式刚架

b. 带吊车的门式刚架O; `! ^4 Q# r1 @5 j8 L# n* X

c. 带局部二层的门式刚架

1-1-4 、基本节点

a. 柱脚节点

4 I% m! D; ?1 n% R

b.梁、柱节点

+ @. r: U' X R) g5 l'

@．

t! z- I3 P

■局部二层节点参照多层框架体系

、刚架衍生形式 1-1-5

■吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了 90 度。

1- 2 、多层框架体系

1- 2-1 、框架图示

6 V) u$ B5 o1 v3

J．

[

1-2-2 、说明力学模型

a.纯刚接框架：纵横两个方向均采用刚接的框架。

b. 刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c. 支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d. 有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱

框架柱可采用 H 型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。

框架梁

框架梁一般采用 H 型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。 1-2-3 、基本节点
