VOUT
1
2
3
NC表示从电气的角度而言处于开放状态。 所以,与VIN或VSS连接均可。
图2
SNT-6A(H) Top view 1 2 3
图3
表4 引脚号 1 2 3 4 5 6 *1. 符号 VOUT VSS NC
*1
6 5 4
描述 电压输出端子 接地(GND)端子 无连接 开 / 关控制端子 接地(GND)端子 电压输入端子
ON / OFF VSS VIN
NC表示从电气的角度而言处于开放状态。 所以,与VIN或VSS连接均可。
6
精工电子有限公司
超低消耗电流 Rev.3.0_01 绝对最大额定值
表5
高纹波抑制率
低压差型
CMOS电压稳压器 S-1167系列
(除特殊注明以外﹕Ta = 25 °C) 项目 输入电压 输出电压 容许功耗 工作周围温度 保存温度 *1. SOT-23-5 SNT-6A(H) Topr Tstg 记号 VIN VON / OFF VOUT PD 绝对最大额定值 VSS-0.3~VSS+7 VSS-0.3~VIN+0.3 VSS-0.3~VIN+0.3 300(基板未安装时) 600*1 500*1 -40~+85 -40~+125 单位 V V V mW mW mW °C °C
200
0
0
100 50 周围温度 (Ta) [°C]
150
图4
封装容许功耗(基板安装时)
精工电子有限公司
7
超低消耗电流 S-1167系列 电气特性
高纹波抑制率
低压差型
CMOS电压稳压器 Rev.3.0_01
表6
项目 输出电压*1 输出电流*2 输入输出压差*3 记号 VOUT(E) IOUT Vdrop 条件 VIN = VOUT(S)+1.0 V﹐IOUT = 30 mA VIN≧VOUT(S)+1.0 V 1.5 V≦VOUT(S)≦1.9 V IOUT = 100 mA 2.0 V≦VOUT(S)≦2.4 V 2.5 V≦VOUT(S)≦2.9 V 3.0 V≦VOUT(S)≦3.2 V 3.3 V≦VOUT(S)≦5.5 V VOUT(S)+0.5 V≦VIN≦6.5 V,IOUT = 30 mA VIN = VOUT(S)+1.0 V﹐10 µA≦IOUT≦100 mA VIN = VOUT(S)+1.0 V﹐IOUT = 30 mA -40≦Ta≦85°C VIN = VOUT(S)+1.0 V﹐ON / OFF端子为ON﹐无负载 +1.0 V﹐ON / OFF端子为OFF﹐无负载 VIN = VOUT ( S) - VIN = VOUT(S)+1.0 V﹐RL = 1.0 kΩ VIN = VOUT(S)+1.0 V﹐RL = 1.0 kΩ VIN = 6.5 V﹐VON / OFF = 6.5 V VIN = 6.5 V﹐VON / OFF = 0 V VIN = VOUT(S)+1.0 V﹐ 1.5 V≦VOUT(S)≦3.0 V f = 1.0 kHz﹐ ∆Vrip = 0.5 Vrms﹐ 3.1 V≦VOUT(S)≦5.5 V IOUT = 30 mA VIN = VOUT(S)+1.0 V﹐ON / OFF端子为ON﹐ VOUT = 0 V
特点
·可详细地选择输出电压。 ·能够使用低等效串联电阻电容器。 ·输入电压范围宽。 ·输出电压精度高。 ·输入输出压差低。 ·消耗电流少。 ·输出电流高。 ·高纹波抑制率。 ·内置过载电流保护电路。 ·内置电源开/关控制电路。 ·无铅、Sn 100%、无卤素*2 可以在1.5~5.5 V的范围内选择,并以0.1 V为单位进阶 输入输出电容器,能够使用1.0 µF以上的陶瓷电容器 2.0~6.5 V ±1.0%精度 150 mV 典型值(输出为3.0 V的产品﹐IOUT = 100 mA时) 工作时﹕9 µA 典型值、16 µA 典型值 休眠时﹕0.1 µA 典型值、0.9 µA典型值 可输出150 mA(VIN≧VOUT(S)+1.0 V时)*1 70 dB 典型值(1.0 kHz时 VOUT = 3.0 V) 限制输出晶体管的过载电流 能够延长电池的使用寿命
*1. *2. 请参阅卷带图。 请参阅“ 工作说明”的“3.
*2
开 / 关控制端子(ON / OFF 端子)”。
2.
封装 图面号码 封装图面 MP005-A-P-SD PI006-A-P-SD 卷带图面 MP005-A-C-SD PI006-A-C-SD 带卷图面 MP005-A-R-SD PI006-A-R-SD 焊盘图面 - PI006-A-L-SD
基板安装时 [安装基板] (1) 基板尺寸: 114.3 mm×76.2 mm×t1.6 mm (2) 名称: JEDEC STANDARD51-7 绝对最大额定值是指无论在任何条件下都不能超过的额定值。万一超过此额定值,有可能造成产品劣 化等物理性的损伤。
注意
SOT-23-5 600 容许功耗 (PD) [mW] SNT-6A(H) 400
封装名 SOT-23-5 SNT-6A(H)
精工电子有限公司
3
超低消耗电流 S-1167系列
3. 产品名目录
高纹波抑制率
低压差型
CMOS电压稳压器 Rev.3.0_01
3.1 S-1167系列 A型产品 表1 输出电压 1.5 V±1.0% 1.85 V±1.0% 1.9 V±1.0% 3.0 V±1.0% 3.3 V±1.0% 5.0 V±1.0% 备注 1. 2. 3. x: G或U 用户需要Sn 100%、无卤素产品时,请选择环保标记为“U”的产品。 SOT-23-5 S-1167A15-M5T1x S-1167A1J-M5T1x S-1167A19-M5T1x S-1167A30-M5T1x S-1167A33-M5T1x S-1167A50-M5T1x
S-1167系列
超低消耗电流
© Seiko Instruments Inc., 2004-2012
高纹波抑制率 低压差型 CMOS电压稳压器
Rev.3.0_01

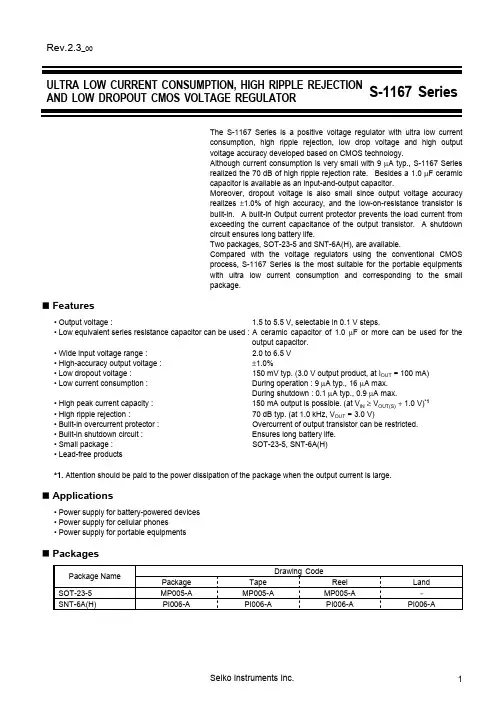

S-1167 系列是使用 CMOS 技术开发的超低消耗电流﹑高纹波抑制率﹑高精度输出电压﹑低压差的正电压型电压稳压器。 尽管消耗电流极其微小,只有 9 µA(典型值),还是实现了高纹波抑制率 70 dB,而且可以使用 1.0 µF 的陶瓷电容器作为 输入输出电容器。 另外因输出电压精度实现了±1.0%的高精度, 且内置低导通电阻晶体管, 故输入输出电压差也很小。 内置了过载电流保护电路, 以使负载电流不超过输出晶体管的电流容量。另外由于电源开 / 关控制电路的设置也使电池的寿命得以延长。 封装形式有 SOT-23-5﹑SNT-6A(H) 2 种。 与以往的 CMOS 工艺电压稳压器相比,实现了超低消耗电流和超小型封装,所以最适用于便携设备。
高纹波抑制率
低压差型
CMOS电压稳压器 S-1167系列
SNT-6A(H) S-1167B15-I6T2x
S-1167B15-M5T1x
备注 1. 2. 3.
S-1167B16-M5T1x S-1167B16-I6T2x S-1167B17-M5T1x S-1167B17-I6T2x S-1167B18-M5T1x S-1167B18-I6T2x S-1167B19-M5T1x S-1167B19-I6T2x S-1167B20-M5T1x S-1167B20-I6T2x S-1167B21-M5T1x S-1167B21-I6T2x S-1167B22-M5T1x S-1167B22-I6T2x S-1167B23-M5T1x S-1167B23-I6T2x S-1167B24-M5T1x S-1167B24-I6T2x S-1167B25-M5T1x S-1167B25-I6T2x S-1167B26-M5T1x S-1167B26-I6T2x S-1167B27-M5T1x S-1167B27-I6T2x S-1167B28-M5T1x S-1167B28-I6T2x S-1167B29-M5T1x S-1167B29-I6T2x S-1167B30-M5T1x S-1167B30-I6T2x S-1167B31-M5T1x S-1167B31-I6T2x S-1167B32-M5T1x S-1167B32-I6T2x S-1167B33-M5T1x S-1167B33-I6T2x S-1167B34-M5T1x S-1167B34-I6T2x S-1167B35-M5T1x S-1167B35-I6T2x S-1167B36-M5T1x S-1167B36-I6T2x S-1167B37-M5T1x S-1167B37-I6T2x S-1167B38-M5T1x S-1167B38-I6T2x S-1167B39-M5T1x S-1167B39-I6T2x S-1167B40-M5T1x S-1167B40-I6T2x S-1167B41-M5T1x S-1167B41-I6T2x S-1167B42-M5T1x S-1167B42-I6T2x S-1167B43-M5T1x S-1167B43-I6T2x S-1167B44-M5T1x S-1167B44-I6T2x S-1167B45-M5T1x S-1167B45-I6T2x S-1167B46-M5T1x S-1167B46-I6T2x S-1167B47-M5T1x S-1167B47-I6T2x S-1167B48-M5T1x S-1167B48-I6T2x S-1167B49-M5T1x S-1167B49-I6T2x S-1167B50-M5T1x S-1167B50-I6T2x S-1167B51-M5T1x S-1167B51-I6T2x S-1167B52-M5T1x S-1167B52-I6T2x S-1167B53-M5T1x S-1167B53-I6T2x S-1167B54-M5T1x S-1167B54-I6T2x S-1167B55-M5T1x S-1167B55-I6T2x 用户需要上述以外的产品时,请与本公司营业部咨询。 x: G或U 用户需要Sn 100%、无卤素产品时,请选择环保标记为“U”的产品。
