低噪声放大器的设计制作与调试

ADS软件基本操作
01
创建新工程
通过菜单栏或工具栏选择“文件”->“新建”->“工程”，命名并选
择工程保存位置。
02 03
创建电路图
在工程浏览器中右键单击“Circuit Design”文件夹，选择“New”>“Circuit Design”，命名并选择保存位置。在电路图编辑器中绘制 电路图，使用元件库添加元件符号，并连接电路。
菜单栏包含文件、编辑、视图、仿真 等常用命令。
工具栏提供了常用命令的快捷方式， 方便用户快速执行操作。
工程浏览器用于管理工程文件和电路 元件，方便用户组织和查找相关资源。
电路图编辑器用于绘制和编辑电路图， 支持多种元件符号和连线方式。
仿真结果显示窗口用于显示仿真结果 和分析数据，支持多种图表和报告输 出。
03 低噪声放大器设计基础
低噪声放大器概述
01
低噪声放大器是一种电子器件， 用于放大微弱信号，通常用于接 收机前端，提高信号的信噪比。
02
低噪声放大器通常采用晶体管作 为放大元件，通过合理的设计和 匹配电路，实现低噪声、高线性 度和宽频带放大。
低噪声放大器设计原理
01
02
03
04
低噪声放大器设计主要关注噪 声系数、增益和线性度等性能
设置仿真参数
在仿真结果显示窗口中设置仿真参数，如仿真类型、扫描参数、收敛方 法等。
ADS软件基本操作
运行仿真
点击仿真结果显示窗口中的 “Simulate”按钮，开始运行仿真 。仿真完成后，结果将显示在仿真结 果显示窗口中。
分析仿真结果
可以使用仿真结果显示窗口中的图表 和报告工具对仿真结果进行分析和评 估。根据需要调整电路参数或重新进 行仿真，以达到最佳性能。

仿真结束，弹出结果窗口，如下页图。 注意关闭的时候要保存为适宜的名字。 另外图中的Marker是可以用鼠标拖动的。 由于采用的是ADS的设计模板，所以这 里的数据显示都已经设置好了。一般情 况下，数据的显示需要人为自行设置。
3.1晶体管直流工作点扫描

典型仿真结果图
3.1晶体管直流工作点扫描


注意如何规划仿真，才能尽快得到需要的电路



2.软件仿真中需要注意的几个问题

仿真时模型的选择1

晶体管


sp模型：属于小信号线性模型，模型中已经带有了 确定的直流工作点，和在一定范围内的S参数，仿 真时要注意适用范围。Sp模型只能得到初步的结 果，对于某些应用来说已经足够，不能用来做大信 号的仿真，或者直流馈电电路的设计，不能直接生 成版图。 大信号模型：可以用来仿真大、小信号，需要自行 选择直流工作点，仿真时要加入馈电电路和电源。 带有封装的大信号模型可以用来生成版图
3.2晶体管S参数扫描-sp模型

然后新的Design文件生成，窗口如下
3.2晶体管S参数扫描-sp模型

同3.1节对应操作，加入 sp模型的晶体管，并连 接电路如图。地的设置 按上面的 键即可调入。 图中的Term也是在仿真 中要经常用到的组件， 用以表示连接特征阻抗 的端口。
各种文件的命名 电路的布局以及参数的设置和选择 要有合理的设计顺序 物理概念要明确，不要在无意义的地方花时间


要记住：按照加工精度，有些线条太细是不能实现的，另外追求小数点后 面N位的精确也是无聊的。 注意仿真中使用模型的适用范围，比如：小信号模型就不能用来看三阶 交调等非线性的曲线（看了也是错的），微带线仿真的时候，注意要 L>W，软件中的模型才是对的。等等。 要按照先局部后整体的优化，切忌直接全局优化，最好能够预先计算设 置优化元件的初值。 要注意仿真的数值稳定性，对于对参数以来敏感的仿真结果在最后制作 的时候是很难实现的。适当的时候需要考虑改系统拓扑。 养成不明白就多看看help的习惯

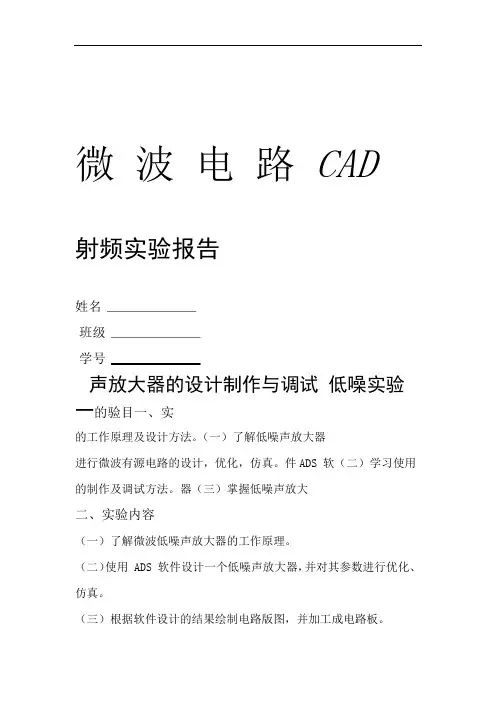

微波电路CAD射频实验报告姓名班级学号声放大器的设计制作与调试低噪实验一的验目一、实的工作原理及设计方法。

（一）了解低噪声放大器进行微波有源电路的设计，优化，仿真。

件ADS 软（二）学习使用的制作及调试方法。

器（三）掌握低噪声放大二、实验内容（一）了解微波低噪声放大器的工作原理。

（二）使用 ADS 软件设计一个低噪声放大器，并对其参数进行优化、仿真。

（三）根据软件设计的结果绘制电路版图，并加工成电路板。

（四）对加工好的电路进行调试，使其满足设计要求。

三、实验步骤及实验结果（一）晶体管直流工作点扫描1、启动软件后建立新的工程文件并打开原理图设计窗口。

2、选择 File——New Design…进入下面的对话框；3、在下面选择 BJT_curve_tracer，在上面给新建的 Design 命名，这里命名为BJTCurve；4、在新的 Design 中，会有系统预先设置好的组件和控件；5、如何在 Design 中加入晶体管；点击，打开元件库；6、选择需要的晶体管，可以点击查询；7、对 41511 的查询结果如下，可以看到里面有这种晶体管的不同的模型；8、以 sp 为开头的是 S 参数模型，这种模型不能用来做直流工作点的扫描；9、选择 pb 开头的模型，切换到 Design 窗口，放入晶体管，按 Esc 键终止当前操作。

10 对 41511 的查询结果如下，可以看到里面有这种晶体管的不同的模型11、以 sp 为开头的是 S 参数模型，这种模型不能用来做直流工作点的扫描12、选择 pb 开头的模型，切换到 Design 窗口，放入晶体管，按 Esc 键终止当前操作。

仿真原理图BJT Curve 1 图一个窗口，该窗口会现实仿真或者优化的键，开始仿真，这时会弹出13、按Simulate过程信息。

如果出现错误，里面会给出出错信息，应该注意查看。

、仿真结束，弹出结果窗口，如下页图。

注意关闭的时候要保存为适宜的名字。

分析了低噪声放大器在未来 新兴领域中的应用前景，如 物联网、无人驾驶和智能家 居等。
系统集成与优化
讨论了未来低噪声放大器在 系统集成中的优化方法，包 括功耗、尺寸和可靠性等方 面的改进。
标准化与可靠性
探讨了未来低噪声放大器设 计的标准化和可靠性问题， 以提高产品的互操作性和稳 定性。
THANKS
感谢观括菜单栏、 工具栏、工作区和状 态栏等部分。
菜单栏
菜单栏包括文件、编 辑、视图、仿真、设 计等常用命令。
工具栏
工具栏提供了常用命 令的快捷方式，方便 用户快速操作。
工作区
工作区是用户进行电 路设计和仿真的主要 区域。
状态栏
状态栏显示当前操作 的状态和提示信息。
04
对信号的影响。
设计实例二：复杂低噪声放大器
总结词
自动增益控制
复杂低噪声放大器在简单低噪声放大器的 基础上增加了更多的功能和优化措施，以 适应更复杂的应用需求。
通过反馈控制电路，实现增益的自动调整 ，确保输出信号的稳定。
抑制谐波失真
多频段设计
通过使用负反馈技术，减小信号的谐波失 真，提高信号质量。
针对不同频段的应用需求，设计多频段低 噪声放大器，实现宽频带信号的放大。
确定功耗
根据应用场景和便携性要求， 设定低噪声放大器的功耗，以
确保设备的续航能力。
选择合适的器件
选择合适的晶体管
根据设计目标和工艺条件，选择合适 的晶体管类型和型号，以满足性能和 成本要求。
选择合适的电阻和电容
根据电路设计和性能要求，选择合适 的电阻和电容，以确保电路的稳定性 和性能。
建立电路模型
课程目标
1
了解低噪声放大器的基本概念、原理和应用。
