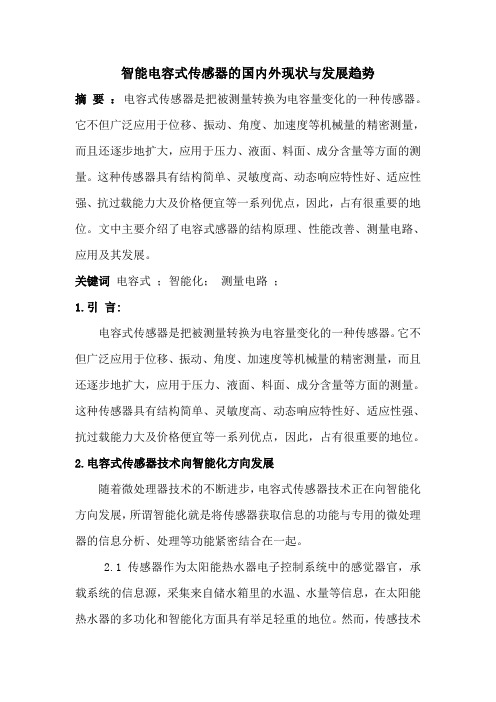

智能电容式传感器的国内外现状与发展趋势摘要：电容式传感器是把被测量转换为电容量变化的一种传感器。
它不但广泛应用于位移、振动、角度、加速度等机械量的精密测量，而且还逐步地扩大，应用于压力、液面、料面、成分含量等方面的测量。
这种传感器具有结构简单、灵敏度高、动态响应特性好、适应性强、抗过载能力大及价格便宜等一系列优点，因此，占有很重要的地位。
文中主要介绍了电容式感器的结构原理、性能改善、测量电路、应用及其发展。
关键词电容式；智能化；测量电路；1.引言:电容式传感器是把被测量转换为电容量变化的一种传感器。
它不但广泛应用于位移、振动、角度、加速度等机械量的精密测量，而且还逐步地扩大，应用于压力、液面、料面、成分含量等方面的测量。
这种传感器具有结构简单、灵敏度高、动态响应特性好、适应性强、抗过载能力大及价格便宜等一系列优点，因此，占有很重要的地位。
2.电容式传感器技术向智能化方向发展随着微处理器技术的不断进步，电容式传感器技术正在向智能化方向发展，所谓智能化就是将传感器获取信息的功能与专用的微处理器的信息分析、处理等功能紧密结合在一起。
2.1传感器作为太阳能热水器电子控制系统中的感觉器官，承载系统的信息源，采集来自储水箱里的水温、水量等信息，在太阳能热水器的多功化和智能化方面具有举足轻重的地位。
然而，传感技术在太阳能热水器的应用中由于受到恶劣使用环境的影响，一直很难保证长期可靠地运行，一批批专业人士虽然制作了多种形式的传感器，但是都没能从根本上解决品质问题，直到现在就连一年以上的使用寿命都还很难保障传感技术和智能控制技术的落后，已成为影响行业发展的最大瓶颈。
对此我们认为，只有找准问题的症结所在，科学分析，逐一梳理，做到有的放矢，选择合适的传感技术，才能达到事半功倍的效果，制造出符合设计要求的理想产品。
采用电容传感是解决传感器技术难题的必由之路。
电容传感技术投入应用已长达一个世纪，它具有结构简单、动态响应快、易实现非接触测量等突出的优点，特别适用于酸类，碱类，氯化物，有机溶剂，液态CO2，氨水，PVC粉料，灰料，油水界面等液体位测量。
电容式传感器作用电容式传感器是一种常见的传感器类型，广泛应用于工业控制、仪器仪表、生物医学、环境监测等领域。
它的作用主要是通过测量电容的变化来感知和检测目标物体的属性或环境的参数。
本文将围绕电容式传感器的原理、特点、应用等方面展开阐述。
一、电容式传感器的原理电容式传感器是基于电容变化来实现物理量测量的一种传感器。
其原理是利用被测量物体与传感器之间的电容量随着被测量物体属性或环境参数的变化而发生变化。
一般来说，电容式传感器由两个电极组成，当目标物体或环境参数改变时，电容式传感器的电容也会发生变化。
二、电容式传感器的特点1. 高灵敏度：电容式传感器对被测量物体或环境参数的微小变化非常敏感，可以实现高精度的测量。
2. 非接触式测量：电容式传感器与被测量物体之间无需直接接触，可以避免接触导致的干扰或损坏。
3. 宽测量范围：电容式传感器可以适应不同范围的测量需求，根据不同的应用场景选择合适的传感器。
4. 快速响应：电容式传感器的响应速度快，可以实时监测和反馈被测量物体或环境参数的变化情况。
三、电容式传感器的应用1. 工业控制：电容式传感器可以用于测量液位、压力、温度等工业参数，实现对生产过程的控制和监测。
2. 仪器仪表：电容式传感器可以用于测量电容值，实现对电容器、电容元件等的质量检测和故障诊断。
3. 生物医学：电容式传感器可以用于测量人体生物电信号，如心电图、脑电图等，实现对人体健康状况的监测和诊断。
4. 环境监测：电容式传感器可以用于测量大气湿度、土壤湿度等环境参数，实现对环境质量的监测和评估。
四、电容式传感器的发展趋势随着科技的不断进步，电容式传感器的应用领域和技术水平也在不断拓展和提高。
未来电容式传感器的发展趋势主要包括以下几个方面：1. 小型化：电容式传感器将越来越小巧化，可以实现更加便携和隐蔽的应用。
2. 高精度：电容式传感器的测量精度将进一步提高，可以满足更为严格的应用需求。
3. 多功能化：电容式传感器将具备多种测量功能，可以实现多参数的同时测量和监测。

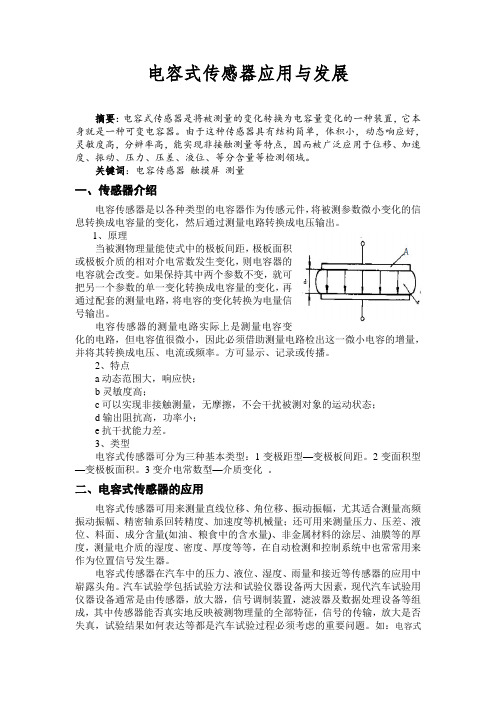

电容式传感器应用与发展摘要：电容式传感器是将被测量的变化转换为电容量变化的一种装置，它本身就是一种可变电容器。
由于这种传感器具有结构简单，体积小，动态响应好，灵敏度高，分辨率高，能实现非接触测量等特点，因而被广泛应用于位移、加速度、振动、压力、压差、液位、等分含量等检测领域。
关键词：电容传感器触摸屏测量一、传感器介绍电容传感器是以各种类型的电容器作为传感元件，将被测参数微小变化的信息转换成电容量的变化，然后通过测量电路转换成电压输出。
1、原理当被测物理量能使式中的极板间距，极板面积或极板介质的相对介电常数发生变化，则电容器的电容就会改变。
如果保持其中两个参数不变，就可把另一个参数的单一变化转换成电容量的变化，再通过配套的测量电路，将电容的变化转换为电量信号输出。
电容传感器的测量电路实际上是测量电容变化的电路，但电容值很微小，因此必须借助测量电路检出这一微小电容的增量，并将其转换成电压、电流或频率。
方可显示、记录或传播。
2、特点a动态范围大，响应快；b灵敏度高；c可以实现非接触测量，无摩擦，不会干扰被测对象的运动状态；d输出阻抗高，功率小；e抗干扰能力差。
3、类型电容式传感器可分为三种基本类型：1变极距型—变极板间距。
2变面积型—变极板面积。
3变介电常数型—介质变化。
二、电容式传感器的应用电容式传感器可用来测量直线位移、角位移、振动振幅，尤其适合测量高频振动振幅、精密轴系回转精度、加速度等机械量；还可用来测量压力、压差、液位、料面、成分含量(如油、粮食中的含水量)、非金属材料的涂层、油膜等的厚度，测量电介质的湿度、密度、厚度等等，在自动检测和控制系统中也常常用来作为位置信号发生器。
电容式传感器在汽车中的压力、液位、湿度、雨量和接近等传感器的应用中崭露头角。
汽车试验学包括试验方法和试验仪器设备两大因素，现代汽车试验用仪器设备通常是由传感器，放大器，信号调制装置，滤波器及数据处理设备等组成，其中传感器能否真实地反映被测物理量的全部特征，信号的传输，放大是否失真，试验结果如何表达等都是汽车试验过程必须考虑的重要问题。
2023年电容式传感器行业市场发展现状
电容式传感器是一种利用物体电容变化来判断和测量物体位置、位移、形变等参数的传感器。
近年来，随着智能化和自动化的不断推进，电容式传感器的应用范围也越来越广泛。
下面从市场需求、市场规模、应用领域、技术发展等方面进行分析。
市场需求：
随着科技的不断发展，以及工业生产的不断升级和优化，对于精度和高可靠性的传感器需求越来越大。
电容式传感器具有精度高、响应速度快、可靠性好、使用寿命长等优点，受到市场的广泛认可。
市场规模：
电容式传感器市场规模持续扩大。
根据市场研究机构的统计数据，预计到2025年，全球电容式传感器市场规模将达到150亿美元。
应用领域：
电容式传感器已广泛应用在机械制造、汽车制造、航空航天、医疗设备、智能家居等领域。
其中，在汽车行业中，电容式传感器应用最为广泛，主要用于测量车辆的位置、位移和形变等参数。
在医疗设备领域，电容式传感器应用于各种医疗设备的测量和控制系统中，可以帮助医生更准确地诊断病情。
技术发展：
电容式传感器的技术不断向高精度、高可靠性、小型化发展。
近年来，新型的微纳电容传感器技术成为电容式传感器技术发展的主要趋势，不仅具有更高的精度和更快的响应速度，而且可以实现电容式传感器的小型化和多功能化。
总的来说，电容式传感器是一个快速发展的市场，具有广泛的应用前景和发展空间。
未来，随着科技的不断发展和应用领域的不断拓展，电容式传感器市场规模将持续扩大。
传感器检测与运用题目电容式传感器的应用与发展姓名王鑫学院工学院专业交通运输班级交运114班学号 ******** 指导老师卢伟职称讲师2 0 13 年 1 2 月 2 8 号电容式传感器的应用与发展电容式传感器是把被测量转换为电容量变化的一种参量型传感器。
电容式传感器广泛应用于压力、液位、位移等各种检测中，由于形式多种多样，传感器电容值相差很大。
电容式传感器可分为变面积变化式、变间隙式、变介电常数式三类。
变面积变化式一般用于测量角位移或较大的线位移。
变间隙式一般用来测量微小的线位移或由于力、压力、振动等引起的极距变化。
变介电常数式常用于物位测量和各种介质的温度、密度、湿度的测定。
这种传感器具有高阻抗、小功率、动态范围大、动态响应较快、几乎没有零漂、结构简单和适应性强等优点。
70年代末以来,随着集成电路技术的发展,出现了与微型测量仪表封装在一起的电容式传感器。
这种新型的传感器能使分布电容的影响大为减小，使其固有的缺点得到克服。
电容式传感器是一种用途极广，很有发展潜力的传感器。
而本文主要介绍了电容式传感器的工作原理,应用及发展趋势。
一、电容式传感器的基本工作原理由绝缘介质分开的两个平行金属板组成的平板电容器, 如果不考虑边缘效应, 其电容量为图1.1平行板电容器ε为电容极板间介质的介电常数,ε=ε0·εr,其中ε0为真空介电常数,εr 为极板间介质相对介电常数;A 为两平行板所覆盖的面积;d 为两平行板之间的距离。
当被测参数变化使得上式中的A ，d 或ε发生变化时, 电容量C 也随之变化。
如果保持其中两个参数不变, 而仅改变其中一个参数, 就可把该参数的变化转换为电容量的变化, 通过测量电路就可转换为电量输出。
当动极板移动后，覆盖面积就发生了变化，电容也随之改变，下图为直线位移型电容式传感器的示意图，其为变面积式的一种。
dA c ε=x ∆电容：电容增量：测量灵敏度：此外，改变板间距d 或者电介质ε，便是变间隙式和变介电常数式电容传感器结构形式，结构形式如下图所示，图1.3变间隙式 图1.4变间介电常数式二． 电容式传感器的应用行业1. 触摸屏广泛应用于我们日常生活各个领域，如手机、媒体播放器、导航系统数码相机、PDA 、游戏设备、显示器、电器控制、医疗设备等。
精华资料电容式传感器的应用与发展电容式传感器的应用与发展摘要,电容式传感器是把被测量转换为电容量变化的一种参量型传感器。
电容式传感器广泛应用于压力、液位、位移等各种检测中,由于形式多种多样,传感器电容值相差很大。
电容式传感器可分为变面积变化式、变间隙式、变介电常数式三类。
变面积变化式一般用于测量角位移或较大的线位移。
变间隙式一般用来测量微小的线位移或由于力、压力、振动等引起的极距变化。
变介电常数式常用于物位测量和各种介质的温度、密度、湿度的测定。
这种传感器具有高阻抗、小功率、动态范围大、动态响应较快、几乎没有零漂、结构简单和适应性强等优点。
70年代末以来,随着集成电路技术的发展,出现了与微型测量仪表封装在一起的电容式传感器。
这种新型的传感器能使分布电容的影响大为减小,使其固有的缺点得到克服。
电容式传感器是一种用途极广,很有发展潜力的传感器。
而本文主要介绍了电容式传感器的工作原理,应用及发展趋势。
关键词, 电容式传感器应用发展一、电容式传感器的基本工作原理由绝缘介质分开的两个平行金属板组成的平板电容器, 如果不考虑边缘效应, 其电容量为,A ,cd图1.1平行板电容器ε为电容极板间介质的介电常数,ε=ε0?εr,其中ε0为真空介电常数,εr为极板间介质相对介电常数;A为两平行板所覆盖的面积;d为两平行板之间的距离。
当被测参数变化使得上式中的A，d或ε发生变化时, 电容量C也随之变化。
如果保持其中两个参数不变, 而仅改变其中一个参数, 就可把该参数的变化转换为电容量的变化, 通过测量电路就可转换为电量输出。
,x当动极板移动后，覆盖面积就发生了变化，电容也随之改变，下图为直线位移型电容式传感器的示意图，其为变面积式的一种。
,b,，，a,,x,b,,C,,C,,x电容: 0dd,b,,C,C,C,,x电容增量: 0d,C,b,,xK,,,测量灵敏度: ,xd图1.2直线位移型此外，改变板间距d或者电介质ε，便是变间隙式和变介电常数式电容传感器结构形式，结构形式如下图所示，图1.3变间隙式图1.4变间介电常数式二( 电容式传感器的应用行业1. 触摸屏广泛应用于我们日常生活各个领域，如手机、媒体播放器、导航系统数码相机、PDA、游戏设备、显示器、电器控制、医疗设备等。
电容式传感器的应用和发展
一、电容式传感器及其应用
1、什么是电容式传感器
电容式传感器是一种能够检测被测目标电容值的变化而产生额外的电
路反应的传感器。
它的特点是可以检测到微小的变化，适用于多种检测应用，如温度、湿度、压力、电阻、反应物浓度的测量。
简单的电容式传感
器由两个平板相互垂直放置，当外界目标的电容发生变化时，传感器的输
出电流也会发生变化。
2、电容式传感器的应用
（1）温度、湿度检测：电容式传感器可以应用于温度、湿度的检测，是温湿度检测技术的重要组成部分。
它可以直接检测温度和湿度变化，并
能够迅速反映温度和湿度的变化，采用更安全、可靠、精确的方法进行环
境检测。
（2）电阻、电容测量：电容式传感器可以用来测量低电阻、电容等。
它可以检测目标物体的负载电容、相对湿度、电阻率等参数，从而实现目
标物体的检测。
它具有较高的精度，可以检测准确性，从而对特定测量应
用起到保护作用。
（3）测量气体浓度：电容式传感器可以用来测量气体浓度。
它可以
根据气体的电容和湿度的变化，可以实现精确测量气体浓度。
它比其他技
术具有更高的精度和可靠性，可以提高工业检测效率。
（4）测量液位：电容式液位传感器可以测量液位。
电容式传感器的应用与发展前言电容式传感器是把被测量转换为电容量变化的一种参量型传感器。
电容式传感器广泛应用于压力、液位、位移等各种检测中，由于形式多种多样，传感器电容值相差很大。
电容式传感器可分为变面积变化式、变间隙式、变介电常数式三类。
变面积变化式一般用于测量角位移或较大的线位移。
变间隙式一般用来测量微小的线位移或由于力、压力、振动等引起的极距变化。
变介电常数式常用于物位测量和各种介质的温度、密度、湿度的测定。
这种传感器具有高阻抗、小功率、动态范围大、动态响应较快、几乎没有零漂、结构简单和适应性强等优点。
70年代末以来,随着集成电路技术的发展,出现了与微型测量仪表封装在一起的电容式传感器。
这种新型的传感器能使分布电容的影响大为减小，使其固有的缺点得到克服。
电容式传感器是一种用途极广，很有发展潜力的传感器。
而本文主要介绍了电容式传感器的工作原理,应用及发展趋势。
一、电容式传感器的基本工作原理由绝缘介质分开的两个平行金属板组成的平板电容器, 如果不考虑边缘效应, 其电容量为图1.1平行板电容器ε为电容极板间介质的介电常数,ε=ε0·εr,其中ε0为真空介电常数,εr 为极板间介质相对介电常数;A 为两平行板所覆盖的面积;d 为两平行板之间的距离。
当被测参数变化使得上式中的A ，d 或ε发生变化时, 电容量C 也随之变化。
如果保持其中两个参数不变, 而仅改变其中一个参数, 就可把该参数的变化转换为电容量的变化, 通过测量电路就可转换为电量输出。
dA c ε=当动极板移动后，覆盖面积就发生了变化，电容也随之改变，下图为直线位移型电容式传感器的示意图，其为变面积式的一种。
电容：电容增量：测量灵敏度： 图1.2直线位移型此外，改变板间距d 或者电介质ε，便是变间隙式和变介电常数式电容传感器结构形式，结构形式如下图所示，图1.3变间隙式 图1.4变间介电常数式二． 电容式传感器的应用行业1. 触摸屏广泛应用于我们日常生活各个领域，如手机、媒体播放器、导航系统数码相机、PDA 、游戏设备、显示器、电器控制、医疗设备等。
主流的触摸屏分为电阻式触摸屏、电容式触摸屏、声表面波式触摸屏、红外线式触摸屏等。
其中，红外线式和电容式触摸屏能够支持多点触控，前者由于尺寸限制和线性度不高，尚不能满足消费类产品的要求，而电容式触摸屏因其相对可接受的成本以及良好的线性度和可操作性，是目前主流的多点触控技术。
在实际生活中我们接触最多的还是电阻式触摸屏，它已经被广泛的应用在手机和随身数码产品当中。
但电容式触摸屏将成为发展趋势，替代电阻式触摸屏。
电容式触摸屏主要有两种类型：表面式电容触摸屏和投射式电容触摸屏。
2.随着科学技术的发展, 新技术、新材料的的应用, 电容式测微仪器应用不断扩大, 尤其是在动态和在线检测方面具有极广阔的应用前景。
主要是电容式变x∆x ∆换方法较其它方式具有更多的优越性, 如它的输入能量极低, 动态响应快, 自热效应甚微, 稳定性好, 内磨损误差小。
因此, 特别适宜动态、在线检测。
它的相对变化量大, 能用在特殊环境下工作, 如在强光照射下、在核辐射条件, 过载冲击震动环境等。
3.始于1998年的半导体指纹传感器应用多种新颖技术手段实现指纹图像采集,包括半导体电容式传感器、半导体压感式传感器、半导体温度感应传感器等,其中,应用最广泛的是硅电容式指纹传感器。
与光学设备多采用人工调整改善图像质量不同,半导体指纹传感器采用自动控制技术调节指纹图像像素行及指纹局部范围敏感程度,在不同环境下结合反馈信息生成高质量图像。
由于提供了局部调整能力,即使对比度差的图像也能被有效检测到,并在捕捉瞬间为这些像素提高灵敏度,生成高质量指纹图像。
半导体指纹传感器优点为图像质量较好、一般无畸变、尺寸较小、易集成于各种设备。
硅电容式指纹图像传感器技术基础是电容值检测,包括常用的直流电容法、交流电容法。
与光学传感器扫描指纹不同,硅电容式指纹传感器通过测量传感器与手指接触/非接触所产生电流变化(电子度量)检测有无指纹,并根据指纹峰、谷等纹理信息实现高可靠性图像搜索。
其技术关键:在半导体金属阵列集成约100 000个电容式传感器(外层绝缘) ,传感器阵列每一点是个金属电极,相当于电容器阳极;手指放在上面时,皮肤组成电容另一极,传感面形成两极间介电层。
电容值随脊(近的)和谷(远的)相对于传感器阵列的距离而改变。
由于指纹纹路深浅不同,硅表面电容阵列各电容值亦有异,该电容值被转换成8 bit灰度图像,测量并记录各点电容值,即可获得具有灰度级指纹图像。
当然,各厂商可能采用不同形式电容方法开发产品,其中,技术新颖且先进的首推V公司推出的Image2SeekTM ,它通过改变指纹传感器电容阵列参数,能在1 s 内扫描多帧指纹图像,并自动选择图像质量最好的。
三．电容式传感器的运行方式实际的基本电容的传感器包括了一个接收器TX与一个发射器Rx，其分别都具有在印刷电路板(PCB)层上成形的金属走线。
在接收器与发射器走线之间会形成一个电场，大部分的电场都会集中在传感器PCB的两个板层之间。
然而，会有一个边缘(fringe)电场由发射器产生并延伸至PCB外面，然后再回返至接收器上而终止。
接收器上的电场强度是利用内建的积分三角,电容数字转换器来加以量测。
电感传感器只能探测金属物质，而电容传感器却可以探测与传感器电极特性不同的导体和绝缘体。
巧合的是，这种特性使人类非常适合电场成像，因为人体大部分都是水，介电常数很大，人体还含有离子物质，是良好的电导体，所以当人们的手进入到边缘电场内时，电子环境将会改变，导致一部份的电场会被分流到地线而非回返至接收器终止。
当今市场己有专门针对人机接口应用领域而设计的电容感测用途芯片产品问世。
它提供了电容传感器的触发，能检测到因使用者的接近所造成的电容变化，并提供数字输出。
图新型电容检测方案示意图（1）驱动IC提供了触发功能、电容值数字转换器、以及补偿电路，以确保在所有环境中都能有正确的结果。
（2）传感器具有特定样式走线的PCB，像是按钮、卷动轴、滚轮、或是某些组合等。
其走线材质可以是铜、碳，或是银，而PCB材质则可使用FR4、flex、PET、或是ITO。
（3）主微控制器上执行的软件用以执行串联接口以及组件设定、还有中断服务程序。
对于像是卷动棒与滚轮之类的高分辨率传感器而言，其主微控制器会执行一个软件运算法，以达到高分辨率的输出。
按钮则不需要软件。
举例来说，AD7142以及AD7143分别可以对高达14个与8个电容传感器予以触发及回应。
他们提供了电容传感器的触发，感测因使用者的接近所造成的电容变化，并提供数字输出。
随着电容式触摸屏技术的发展，各种类型的电容式触摸屏会不断出现，由此也会推动触控板和电子技术的发展。
电子器件与触控板技术的完美结合，是触摸屏技术发展的基础所在。
通过以电力线为基础的分析方法，找出电容式触摸屏的不同类型电容的分布和数学表达，以及由于人体触摸产生的新生电容，是电容式触摸屏技术的物理基础。
掌握电容式触摸屏的物理概念会对了解和把握这项新的技术具有促进作用。
日常生活中，在使用类似便携式媒体播放器、笔记型计算机、手机等各项功能中，更加注重正确使用和维护的方法，更好地体会现代技术在生活中的应用。
四．电容式传感器在具体工程中的应用随着电子科学技术的发展，电容式传感器在各行各业中得到了广泛的应用，下面介绍几种利用其原理制造的产品：1.PT800型压力变送器PT系列产品中的标准型号，内置陶瓷电容式传感器。
可以自由选配模拟、数字现场显示表头。
有多种过程连接件，可以现场调零点、满量程。
广泛应用于自动化工业中对液体、气体和蒸汽的测量。
2.电容式触摸屏目前，电容式触摸屏已经逐渐广泛应用于消费电子、便携式产品领域。
从理论上说，一根走线、间隔、另一根走线，这就是组成一个电容传感器的全部所需，直接在这些走线上覆盖一层绝缘透明塑料膜即可使其成为电路板的一部分。
当手指或某物体或人接近或者碰触到传感器时，电容传感器会检测(或称感测)到电容值的变化如下图标所示3.其它电容式传感器产品展示总体来说，电容式传感器的优点是结构简单,价格便宜，灵敏度高，零磁滞，真空兼容，过载能力强，动态响应特性好以及对高温、辐射、强振等恶劣条件的适应性强等。
其缺点是输出有非线性，寄生电容和分布电容对灵敏度和测量精度的影响较大，以及联接电路较复杂等。
通过发扬优点克服缺点，电容式传感器已在工程设计尤其是自动化行业中发展迅速。
除了上述介绍的传感器以外，还有很多应用在各个行业的电容式传感器，如下表所示，五．电容式传感器的发展趋势近年来随着科学技术的发展,电容式传感器的缺点不断地被克服,应用也越来越广泛,尤其是出现了数字式智能化的电容式传感器,它是一种先进的数字式测量系统。
将其测量部件技术与微处理器的计算功能结合为一体,使得测量仪表至控制仪表成为全数字化系统。
数字式智能化传感器的综合性能指标、实际测量准确度比传统的传感器提高了很多。
有MEMS电容式加速度传感器、MEMS硅膜电容式气象压力传感器等一系列智能传感器问世。
总之,随着传感器技术的发展,电容式传感器的形式将会多种多样,其形式应以非接触式为研制重点。
其发展方向是通过广泛应用微机等高新电子技术来获得全面性能的进一步提高,同时还要向着小型化、智能化、多功能化的方向发展。
