锚索应力计 振弦式锚索计 锚索测力计 钢弦式锚索计

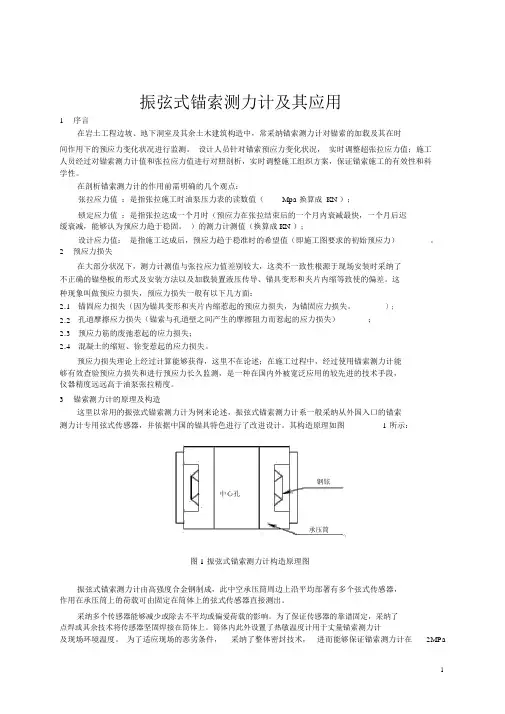

振弦式锚索测力计及其应用1序言在岩土工程边坡、地下洞室及其余土木建筑构造中，常采纳锚索测力计对锚索的加载及其在时间作用下的预应力变化状况进行监测。

设计人员针对锚索预应力变化状况，实时调整超张拉应力值；施工人员经过对锚索测力计值和张拉应力值进行对照剖析，实时调整施工组织方案，保证锚索施工的有效性和科学性。

在剖析锚索测力计的作用前需明确的几个观点：张拉应力值：是指张拉施工时油泵压力表的读数值（Mpa 换算成 KN ）；锁定应力值：是指张拉达成一个月时（预应力在张拉结束后的一个月内衰减最快，一个月后迟缓衰减，能够认为预应力趋于稳固。

）的测力计测值（换算成 KN ）；设计应力值：是指施工达成后，预应力趋于稳准时的希望值（即施工图要求的初始预应力）。

2预应力损失在大部分状况下，测力计测值与张拉应力值差别较大，这类不一致性根源于现场安装时采纳了不正确的锚垫板的形式及安装方法以及加载装置液压传导、锚具变形和夹片内缩等致使的偏差。

这种现象叫做预应力损失，预应力损失一般有以下几方面：2.1 锚固应力损失（因为锚具变形和夹片内缩惹起的预应力损失，为锚固应力损失。

）；2.2 孔道摩擦应力损失（锚索与孔道壁之间产生的摩擦阻力而惹起的应力损失）；2.3 预应力筋的废弛惹起的应力损失；2.4 混凝土的缩短、徐变惹起的应力损失。

预应力损失理论上经过计算能够获得，这里不在论述；在施工过程中，经过使用锚索测力计能够有效查验预应力损失和进行预应力长久监测，是一种在国内外被宽泛应用的较先进的技术手段，仪器精度远远高于油泵张拉精度。

3锚索测力计的原理及构造这里以常用的振弦式锚索测力计为例来论述，振弦式锚索测力计系一般采纳从外国入口的锚索测力计专用弦式传感器，并依据中国的锚具特色进行了改进设计。

其构造原理如图 1 所示：钢铉中心孔承压筒图 1 振弦式锚索测力计构造原理图振弦式锚索测力计由高强度合金钢制成，此中空承压筒周边上沿平均部署有多个弦式传感器，作用在承压筒上的荷载可由固定在筒体上的弦式传感器直接测出。

XB-110型振弦式锚索测力计使用说明1特点与适用范围特点：·中空结构·三弦测量·长期稳定·灵敏度高·防水性能好·不受长电缆影响·适合自动化监测使用范围振弦式锚索测力计，主要用来测量监测各种锚杆、锚索、岩石螺栓、支柱、隧道与地下洞室中的支撑以及大型预应力钢筋混凝土结构（桥梁和大坝等）中的载荷和预应力的损失情况。

2锚索计的组成原理和主要技术参数指标仪器组成：振弦式锚索测力计由弹性圆筒、密封壳体、信号传输电缆、振弦及电磁线圈等组成。

工作原理当被测载荷作用在锚索测力计上，将引起弹性圆筒的变形并传递给振弦，转变成振弦应力的变化，从而改变振弦的振动频率。

电磁线圈激振钢弦并测量其振动频率，频率信号经电缆传输到振弦式读数仪上，即可测读出频率值，从而计算出作用在锚索测力计的载荷值。

3安装与使用根据结构设计要求，锚索计安装在张拉端或锚固端，安装时钢铰线或锚索从锚索计中心穿过，测力计处于钢垫座和工作锚之间，如图所示。

安装过程中应随时对锚索计进行监测，并从中间锚索开始向周围锚索逐步加载以免锚索计的偏心受力或过载。

4验收与保管用户开箱验收仪器，应先检查仪器数量与装箱清单是否相符，如有不符合者，请与我厂联系。

对于箱内仪器，先用250V兆欧表及XR02型频率读数仪检查常温绝缘电阻与频率初值，若绝缘低于50MΏ或频率初值变化异常时，请与我厂联系。

开箱后的仪器应放在湿度小于80%的房间内保存，室内不含有腐蚀性气体，存放环境须干燥，通风，搬运时小心轻放。

5测量及计算振弦式锚索测力计的手工测量用振弦频率读数仪完成。

测量方法请参照相应读数仪的使用说明书，测量完成后，记录传感器的频率值、温度值、仪器编号、设计编号和测量时间。

振弦式锚索测力计的计算公式：P=K(f02-f i2 )式中：P—被测锚索荷载值（kN）K—仪器标定系数（kN/Hz2）2—锚索测力计三弦实时测量频率平方的值的平均值。

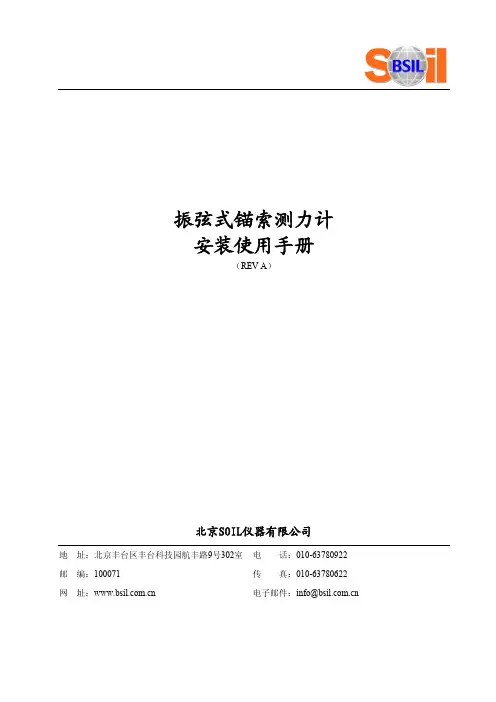

振弦式锚索测力计安装使用手册（REV A）北京SOIL仪器有限公司地址：北京丰台区丰台科技园航丰路9号302室电话：************邮编：100071 传真：************网址： 电子邮件：*************.cn目录1．概述 (1)1.1简介 (1)1.2锚索测力计构造 (1)2．率定、安装与接线 (3)2.1锚索测力计现场率定 (3)2.2锚索测力计现场安装 (4)2.3锚索测力计接线 (5)3．读数及数据整理 (6)3.1BSIL-RO-VW型读数仪的操作 (6)3.2CR10X型振弦式仪器采集仪的操作 (6)3.3温度测量 (6)3.4数据整理 (6)4．维护 (7)5．技术指标 (8)附录A-半导体温度计温度推导公式 (9)1．概述1.1 简介BSIL-L2系列钢弦式锚索测力计用于锚索、岩石锚杆、锚栓或拱形支架的荷载以及其它重型荷载的测量。

在一般情况下，L2系列锚索测力计用于测量加载液压千斤顶上的变力、荷载及锚索(杆)的长期应力变化监测。

锚索测力计通常用于以下几方面：• 确认锚索测力计在测量锚索、岩石锚杆等过程中加在千斤顶上的液压荷载。

• 提供对锚石,岩石锚杆及其它重型荷载的全过程的监测。

• 为接收数据提供电信号输出。

1.2 锚索测力计构造锚索测力计本身为高强度的合金钢圆筒，内置3、4或6个高精度SOIL钢弦式传感器，传感器由不锈钢护管保护。

传感器可以测量作用在锚索测力计上的总荷载，同时通过测读每只传感器，还可以测出不均匀或偏心荷载。

锚索测力计采用全防水密封结构设计，可以在露天或野外工作。

BSIL-L2系列钢弦式锚索测力计用BSIL-RO-VW读数仪或CR10x钢弦锚索测力计数据采集仪进行读数。

有关锚索测力计的外型结构参见图1。

图1 L2系列锚索计外观图（三弦式）图2 用于永久监测的安装图3 用于试验监测的安装图4 用于桩基监测2．率定、安装与接线2.1 锚索测力计现场率定BSIL-L2锚索测力计在交货前均经严格检验，按照测力计检测规范检测率定，并出具相应的测试报告，用户不需进行现场率定即可使用。

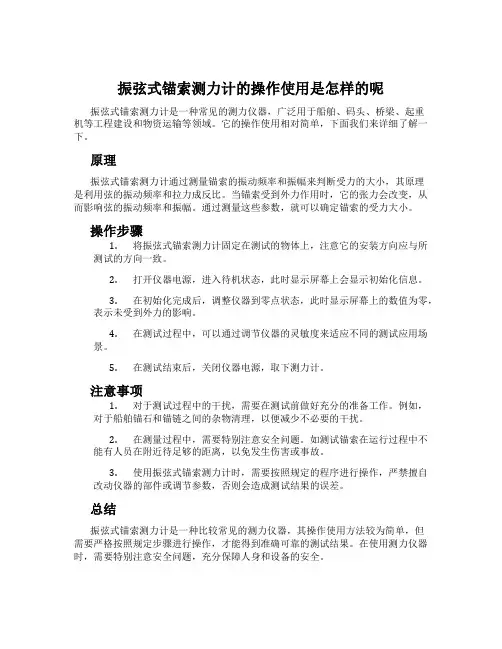

振弦式锚索测力计的操作使用是怎样的呢振弦式锚索测力计是一种常见的测力仪器，广泛用于船舶、码头、桥梁、起重机等工程建设和物资运输等领域。

它的操作使用相对简单，下面我们来详细了解一下。

原理振弦式锚索测力计通过测量锚索的振动频率和振幅来判断受力的大小，其原理是利用弦的振动频率和拉力成反比。

当锚索受到外力作用时，它的张力会改变，从而影响弦的振动频率和振幅。

通过测量这些参数，就可以确定锚索的受力大小。

操作步骤1.将振弦式锚索测力计固定在测试的物体上，注意它的安装方向应与所测试的方向一致。

2.打开仪器电源，进入待机状态，此时显示屏幕上会显示初始化信息。

3.在初始化完成后，调整仪器到零点状态，此时显示屏幕上的数值为零，表示未受到外力的影响。

4.在测试过程中，可以通过调节仪器的灵敏度来适应不同的测试应用场景。

5.在测试结束后，关闭仪器电源，取下测力计。

注意事项1.对于测试过程中的干扰，需要在测试前做好充分的准备工作。

例如，对于船舶锚石和锚链之间的杂物清理，以便减少不必要的干扰。

2.在测量过程中，需要特别注意安全问题。

如测试锚索在运行过程中不能有人员在附近待足够的距离，以免发生伤害或事故。

3.使用振弦式锚索测力计时，需要按照规定的程序进行操作，严禁擅自改动仪器的部件或调节参数，否则会造成测试结果的误差。

总结振弦式锚索测力计是一种比较常见的测力仪器，其操作使用方法较为简单，但需要严格按照规定步骤进行操作，才能得到准确可靠的测试结果。

在使用测力仪器时，需要特别注意安全问题，充分保障人身和设备的安全。

锚索测力计自动化监测方案(锚索计)图1振弦式锚索计一、锚索计自动化监测方案的趋势随着岩土工程监测的发展，基坑和高边坡、桥梁等自动化监测已经被大家广泛的应用。

但是基坑和高边坡怎样把锚索计也嵌入到自动化监测当中去，是生产传感器厂家的难点和痛点，为了解决这一难点，我们公司专门研发了一款性价比极高的数据处理器，此处理器可以兼容其它厂家的锚索计，输出接口为R485,可以有效的解决锚索计自动化监测的问题。

二、锚索计的用途振弦式锚索计用来测量和监测各种锚杆、锚索、岩石螺栓、支柱、隧道与地下洞室中的支撑以及大型预应力钢筋混凝土结构（基坑和高边坡等）中的荷载和预应力的损失情况。

三、锚索计的特点1、采用振弦理论设计、全不锈钢结构制造，具有灵敏度与精度高、线性与稳定性好等优点。

2、结构与防水材料保证超高的防水性能，防水1MPa。

3、内置半导体温度传感器进行自动温度修正。

4、智能传感器，直接显示索力值(KN)而非只显示振弦频率。

5、连接多通道读数仪可同步采集多弦频率并在最短时间内(约1.4秒)显示索力值，此功能可用于现场缆索张拉时的施工控制6、通信接口加处理器可以为R485总线方式四、主要性能指标五、锚索计采集方式1、人工数据采集：采用智能读数仪CS-DSY709直接读出锚索计物理量(KN)，不需要经过人工二次换算，直接与千斤顶做对比;同时读数仪根据测量时间把锚索计的编号、温度、物理量（索力值KN）保存到读数仪里；并能通过电脑把保存到读数仪的数据导出来，生成EXCEL 表格打印出来；可以做到无纸化操作。

2、自动化采集：配合数据处理器或通道模块直接接入智能数据采集系统进行数据自动采集。

六、安装与使用1、锚索测力计安装前，除应符合相关规范外，保证锚索计安装基面与钻孔方向的垂直十分必要。

2、应检查锚垫板与锚束张拉孔的中心轴线是否相互垂直，允许的垂直偏差范围是90±1.5°（如图2所示）。

任何超过该偏差范围的安装将会导致锚索测力计在锚束张拉过程中在垫板上产生滑移、测值偏小或测值失真。

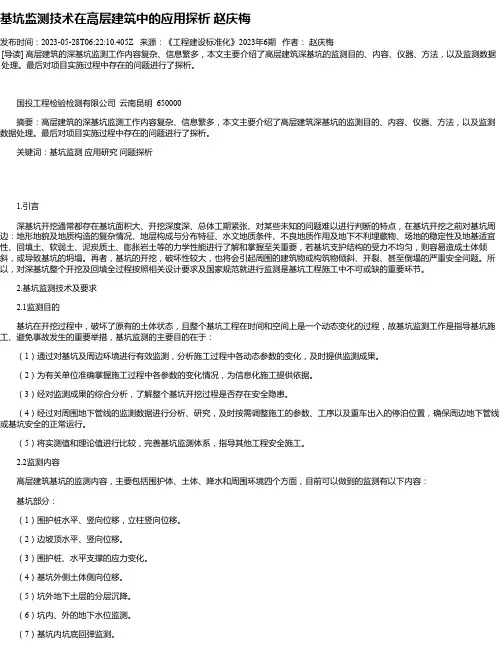

基坑监测技术在高层建筑中的应用探析赵庆梅发布时间：2023-05-28T06:22:10.405Z 来源：《工程建设标准化》2023年6期作者：赵庆梅[导读] 高层建筑的深基坑监测工作内容复杂、信息繁多，本文主要介绍了高层建筑深基坑的监测目的、内容、仪器、方法，以及监测数据处理。

最后对项目实施过程中存在的问题进行了探析。

国投工程检验检测有限公司云南昆明 650000摘要：高层建筑的深基坑监测工作内容复杂、信息繁多，本文主要介绍了高层建筑深基坑的监测目的、内容、仪器、方法，以及监测数据处理。

最后对项目实施过程中存在的问题进行了探析。

关键词：基坑监测应用研究问题探析1.引言深基坑开挖通常都存在基坑面积大、开挖深度深、总体工期紧张、对某些未知的问题难以进行判断的特点，在基坑开挖之前对基坑周边：地形地貌及地质构造的复杂情况、地层构成与分布特征、水文地质条件、不良地质作用及地下不利埋藏物、场地的稳定性及地基适宜性、回填土、软弱土、泥炭质土、膨胀岩土等的力学性能进行了解和掌握至关重要，若基坑支护结构的受力不均匀，则容易造成土体倾斜，或导致基坑的坍塌。

再者，基坑的开挖，破坏性较大，也将会引起周围的建筑物或构筑物倾斜、开裂、甚至倒塌的严重安全问题。

所以，对深基坑整个开挖及回填全过程按照相关设计要求及国家规范就进行监测是基坑工程施工中不可或缺的重要环节。

2.基坑监测技术及要求2.1监测目的基坑在开挖过程中，破坏了原有的土体状态，且整个基坑工程在时间和空间上是一个动态变化的过程，故基坑监测工作是指导基坑施工、避免事故发生的重要举措，基坑监测的主要目的在于：（1）通过对基坑及周边环境进行有效监测，分析施工过程中各动态参数的变化，及时提供监测成果。

（2）为有关单位准确掌握施工过程中各参数的变化情况，为信息化施工提供依据。

（3）经对监测成果的综合分析，了解整个基坑开挖过程是否存在安全隐患。

（4）经过对周围地下管线的监测数据进行分析、研究，及时按需调整施工的参数、工序以及重车出入的停泊位置，确保周边地下管线或基坑安全的正常运行。

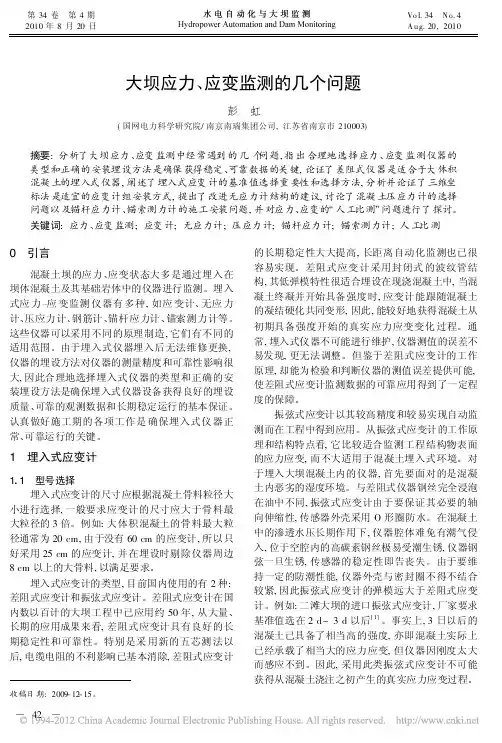

大坝应力、应变监测的几个问题彭 虹(国网电力科学研究院/南京南瑞集团公司,江苏省南京市210003)摘要:分析了大坝应力、应变监测中经常遇到的几个问题,指出合理地选择应力、应变监测仪器的类型和正确的安装埋设方法是确保获得稳定、可靠数据的关键,论证了差阻式仪器是适合于大体积混凝土的埋入式仪器,阐述了埋入式应变计的基准值选择重要性和选择方法,分析并论证了三维坐标法是适宜的应变计组安装方式,提出了改进无应力计结构的建议,讨论了混凝土压应力计的选择问题以及锚杆应力计、锚索测力计的施工安装问题,并对应力、应变的 人工比测 问题进行了探讨。

关键词:应力、应变监测;应变计;无应力计;压应力计;锚杆应力计;锚索测力计;人工比测收稿日期:2009-12-15。

0 引言混凝土坝的应力、应变状态大多是通过埋入在坝体混凝土及其基础岩体中的仪器进行监测。

埋入式应力 应变监测仪器有多种,如应变计、无应力计、压应力计、钢筋计、锚杆应力计、锚索测力计等。

这些仪器可以采用不同的原理制造,它们有不同的适用范围。

由于埋入式仪器埋入后无法维修更换,仪器的埋设方法对仪器的测量精度和可靠性影响很大,因此合理地选择埋入式仪器的类型和正确的安装埋设方法是确保埋入式仪器设备获得良好的埋设质量、可靠的观测数据和长期稳定运行的基本保证。

认真做好施工期的各项工作是确保埋入式仪器正常、可靠运行的关键。

1 埋入式应变计1.1 型号选择埋入式应变计的尺寸应根据混凝土骨料粒径大小进行选择,一般要求应变计的尺寸应大于骨料最大粒径的3倍。

例如:大体积混凝土的骨料最大粒径通常为20cm,由于没有60cm 的应变计,所以只好采用25cm 的应变计,并在埋设时剔除仪器周边8cm 以上的大骨料,以满足要求。

埋入式应变计的类型,目前国内使用的有2种:差阻式应变计和振弦式应变计。

差阻式应变计在国内数以百计的大坝工程中已应用约50年,从大量、长期的应用成果来看,差阻式应变计具有良好的长期稳定性和可靠性。

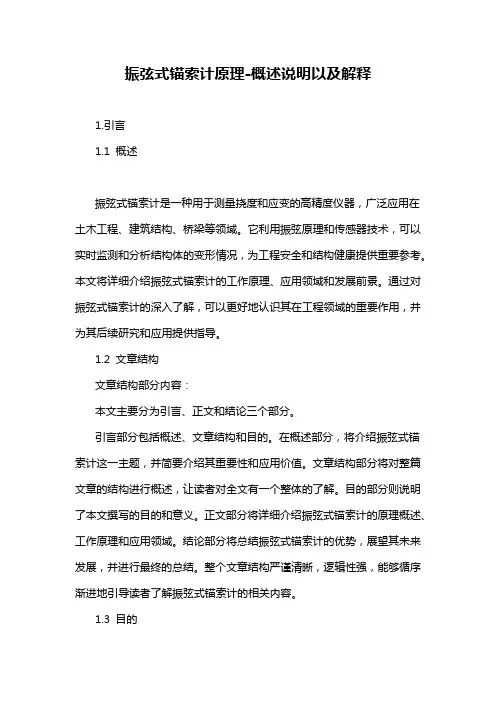

振弦式锚索计原理-概述说明以及解释1.引言1.1 概述振弦式锚索计是一种用于测量挠度和应变的高精度仪器，广泛应用在土木工程、建筑结构、桥梁等领域。

它利用振弦原理和传感器技术，可以实时监测和分析结构体的变形情况，为工程安全和结构健康提供重要参考。

本文将详细介绍振弦式锚索计的工作原理、应用领域和发展前景。

通过对振弦式锚索计的深入了解，可以更好地认识其在工程领域的重要作用，并为其后续研究和应用提供指导。

1.2 文章结构文章结构部分内容：本文主要分为引言、正文和结论三个部分。

引言部分包括概述、文章结构和目的。

在概述部分，将介绍振弦式锚索计这一主题，并简要介绍其重要性和应用价值。

文章结构部分将对整篇文章的结构进行概述，让读者对全文有一个整体的了解。

目的部分则说明了本文撰写的目的和意义。

正文部分将详细介绍振弦式锚索计的原理概述、工作原理和应用领域。

结论部分将总结振弦式锚索计的优势，展望其未来发展，并进行最终的总结。

整个文章结构严谨清晰，逻辑性强，能够循序渐进地引导读者了解振弦式锚索计的相关内容。

1.3 目的本文的目的在于深入探讨振弦式锚索计的原理和工作机制，以及其在工程领域的应用。

通过对振弦式锚索计的原理进行详细分析和解释，我们旨在帮助读者更好地理解该技术的优势和特点，以及对工程项目的重要性。

同时，本文还将展望振弦式锚索计在未来的发展潜力，为相关领域的技术创新和进步提供一定的参考和启示。

通过本文的研究和讨论，我们希望能够为读者对振弦式锚索计有一个全面和深入的了解，并为相关领域的工程技术发展做出一定的贡献。

2.正文2.1 振弦式锚索计原理概述振弦式锚索计是一种利用振弦原理来测量锚索张力的仪器。

在工程领域中，锚索常常用于支撑桥梁、建筑物和其他结构物，因此准确测量锚索的张力对于确保结构物的安全和稳定至关重要。

振弦式锚索计利用了振弦的原理来测量锚索的张力。

振弦是一种具有张力的弦，在受到张力作用时，弦会产生振动。

振弦式锚索计利用测量振弦在不同张力下的振动频率和振幅的变化，从而计算出锚索的张力。

锚索应力计的原理与应用引言锚索应力计是一种用于测量锚杆或锚索中的应力的仪器。

它广泛应用于港口、桥梁、土木工程等领域。

本文将介绍锚索应力计的原理、工作原理和应用。

锚索应力计原理锚索应力计是根据胡克定律和压电效应原理设计的。

胡克定律是指在一定限度内，弹性体的应变与应力成正比。

而压电效应是指某些晶体在受到外力作用时会产生电压差。

锚索应力计利用这两个原理来测量锚索的应力。

锚索应力计工作原理锚索应力计由两部分组成：静载荷传感器和信号处理器。

静载荷传感器通常由压电晶片和连接线组成。

当锚索受到拉力时，压电晶片会产生电压差，通过连接线将电信号传输给信号处理器。

信号处理器接收到电信号后，会进行放大和滤波处理，然后将结果显示在显示屏上。

锚索应力计的应用1.港口工程：在港口的码头建设中，经常需要使用锚索来固定船只和浮动设备。

通过使用锚索应力计，可以实时监测锚索的张力，以确保其稳定性和安全性。

2.桥梁工程：在桥梁建设中，锚索用于将桥梁连接到地基或桥墩上。

通过使用锚索应力计，可以监测桥梁中的拉力，以保证桥梁的结构稳定性和安全性。

3.土木工程：在土木工程中，锚索应力计广泛应用于基础工程、地下开挖和地下管道等领域。

通过使用锚索应力计，可以监测土木结构中的应力，以保证结构的稳定性和安全性。

4.其他应用：锚索应力计还可以用于地震工程、矿山工程和建筑工程等领域。

它能够提供精确的应力数据，帮助工程师进行结构设计和安全评估。

总结锚索应力计是一种用于测量锚杆或锚索中的应力的仪器。

它利用胡克定律和压电效应原理，通过静载荷传感器和信号处理器实现应力的测量。

锚索应力计在港口、桥梁、土木工程等领域具有广泛的应用，能够实时监测锚索的应力，确保工程结构的安全性和稳定性。

除了上述应用领域，锚索应力计还可以在地震工程、矿山工程和建筑工程等领域发挥重要作用。

其精确的测量数据可以帮助工程师进行结构设计和安全评估。

GJJ 系列振弦式钢筋测力计使用说明1概述GJJ 系列振弦式钢筋测力计通常埋设于各类建筑基础、桩、地下连续墙、隧道衬砌、桥梁、边坡、码头、船坞、闸门等混凝土工程及深基坑开挖安全监测中，测量混凝土内部的钢筋应力，锚杆的锚固力，拉拔力等；并可同步测量埋设点的温度。

2主要技术指标型号GJJ—1010GJJ—1011规格Φ10、Φ12、Φ14、Φ16、Φ18、Φ20、Φ22、Φ25、Φ28、Φ30、Φ32、Φ34、Φ36、Φ38、Φ40测量范围（MPa）最大压应力100最大拉应力200最大压应力160最大拉应力250分辨率（﹪F.S）≤0.12 ≤0.06 ≤0.08 ≤0.05温度测量范围（℃）－25 ～ + 60温度测量精度（℃）±0.53一般计算公式P=K(f02- fi2)式中：P—被测钢筋计所受的力(KN);K—钢筋计的灵敏度系数(KN/Hz2);f0—钢筋计的初始频率值；fi—钢筋计工作频率值；4验收与保管4.1用户开箱验收仪器，应先检查仪器数量与装箱清单是否相符，如有不符者，请与我厂联系4.2对于箱内仪器，先用250V兆欧表及XP02型频率读数仪检查常温绝缘电阻与频率初值，若绝缘电阻低于50MΩ或频率初值变化异常时，请与我厂联系。

4.3开箱后的仪器应放在湿度小于80﹪的房间内保存，室内不能含有腐蚀性气体，存放环境必须干燥、通风，搬运时小心轻放。

5埋设与安装5.1按钢筋直径选配相应规格的钢筋计，如果规格不相符，应及早与我厂联系，进行调换适合要求的钢筋计。

5.2钢筋计电缆接长时。

应按要求进行，接线完成后检查钢筋计的绝缘电阻和频率初值是否正常。

要求焊接可靠、稳定且接头的防水性能须达到规定的耐水压要求。

做好钢筋计的编号和存档工作。

5.3按照各测试桩所布测点的位置找到相应长度导线的钢筋计，预先把钢筋计用铅丝扎在被测主筋上，把导线沿主筋引出地面，最好用电工胶带把导线与主筋隔开50㎝扎一道（注意钢筋计引出线的位置不要拉的太紧），下钢筋笼和接笼时要特别注意保护导线。

振弦式锚索测力计检定规程振弦式锚索测力计是一种常用于船舶和海洋工程等领域的测力仪器，它的工作原理是通过测量锚索振动频率来推算出所受力的大小。

在使用过程中，由于各种因素的影响，振弦式锚索测力计的准确性可能会发生变化，因此需要对其进行定期的检定。

以下是振弦式锚索测力计检定规程的详细介绍：1.检定前准备1)检定设备的准备：根据实际需要选择合适的检定设备，例如挂载销量、频率计等。

2)检定环境的准备：检定环境要求安静、无干扰、温度适宜，保证检定的准确性。

3)检定人员的准备：检定人员应该经过专业培训，具有相关技能和经验，确保检定的有效性和准确性。

2.检定步骤1)检查仪器的外观：仔细检查振弦式锚索测力计的外观是否有划痕、变形等明显的缺陷。

2)检查仪器的功能：通过对仪器开关、灯光等功能的检查，判断仪器是否正常工作。

3)进行零点调整：将测力计放置在零点位置，进行零点调整，并记录调整数据。

4)进行静载测试：将一定重量的物品挂在测力计上，进行静载测试，并记录测试数据。

5)进行动载测试：将测力计与振动源相连接，进行动载测试，并记录测试数据。

6)对比分析数据：将静载测试数据和动载测试数据进行分析对比，判断测力计的准确性和稳定性。

7)制作测试报告：根据测试数据和分析结果，制作测试报告，并将检定结果进行记录，供以后参考。

3.检定频率振弦式锚索测力计的检定频率要视其使用环境和要求而定。

一般来说，对于长期使用的测力计，应进行年度检定。

如果使用环境比较复杂或者使用频率较高，可以适当增加检定频率。

4.检定结果1)合格：如果振弦式锚索测力计检定结果在一定误差范围之内，就可以认为检定结果合格。

2)不合格：如果测力计的检定结果超出了误差范围，就需要进行修理或更换。

5.更换周期振弦式锚索测力计在正常使用情况下，一般可以使用三到五年左右，超过该时间就需要更换。

总之，定期对振弦式锚索测力计进行检定，是确保其准确性和可靠性的必要措施。

只有在检定后，才能确保测量得到的力值符合实际情况，进一步保证了工作的安全和有效性。

深基坑工程变形监测实例分析本文结合工程实例，在介绍深基坑变形监测的主要内容的基础上，从围护结构水平位移监测、周围建筑物沉降监测、锚索应用监测及周围环境监测等方面探讨了深基坑变形监测工作，为类似工程变形监测作参考。

标签：深基坑；变形监测；实例分析隨着我国城市进程的不断加快，建筑行业得到了进一步的发展，许多建筑空间逐渐向地下室发展，基坑的开挖深度越来越大，对深基坑工程的施工技术和施工质量要求也有所提高。

在深基坑工程施工中，由于受到地质条件、周边环境、降水不到位和施工环境等复杂因素的影响，基坑施工必然会影响到周围建筑物、地下设施和周围环境，因此，施工人员有必要加强深基坑工程变形监测工作，通过运行专业的仪器和各种方法对深基坑变形进行监测，能够准确掌握深基坑工程施工情况和预测基坑施工未来发展的趋势，对确保深基坑工程的质量安全具有重要的意义。

1基坑变形监测的内容深基坑监测的主要内容有围护结构的水平位移监测、沉降监测、应力监测，及地下水位监测、护坡监测和周围环境监测等，一般通过设定监测项目的报警值来保障基坑施工和周边环境的安全。

在监测过程中，不仅要提供精确的监测数据，还应加强对基坑水文地质的了解与分析、基坑与周边相邻建筑物关系的分析研究。

2.1围护结构的监测（1）水平位移监测围护结构顶部水平位移是围护结构变形最直观的体现，是整个监测过程的重点。

围护结构变形是由于水平方向上基坑内外土体的原始应力状态改变而引起的地层移动。

（2）沉降监测基坑围护结构的沉降多与地下水活动有关。

地下水位的升降使基底压力产生不同的变化，造成基底的突涌或下陷。

通常使用精密电子水准仪按水准测量方法对围护结构的关键部位进行沉降监测。

（3）应力监测基坑稳定状态下，侧壁受主动土压力，围护结构受被动土压力，主动土压力与被动土压力之间成动态平衡。

随着基坑的开挖，平衡被破坏，基坑将发生变形。

2.2周围环境监测（1）邻近建筑物沉降监测当软土地区开挖深基坑时，基坑周围土体塑性区比较大，土的塑性流动也比较大，土体从围护结构外侧向坑内和基底流动，因此地表产生沉降，这是沉降产生的主要原因。

施工监测主要仪器施工技术要求一、锚杆应力计（1）按锚杆直径选配相应规格的锚杆应力计，并确保所选用的锚杆计量程满足锚杆抗拉强度要求。

（2）锚杆应力计应与钢筋保持在同一轴线上，连接强度不低于受力钢筋强度。

（3）钻孔须平直，其轴线弯曲度应小于钻孔半径。

（4）若采用焊接方式连接，则焊接时及焊接后，应在仪器两端浇水冷却，使仪器温度不超过50℃。

但不得在焊接处浇水，以免影响焊接强度。

（5）安装检查合格后按锚杆埋设要求进行灌浆。

砂浆固化后，测其初始值。

二、锚索测力计（1）锚索测力计的安装与锚索外锚板的安装同步进行。

（2）监测用锚索采用无粘结型永久防护措施，其锚索的下料长度应比非监测用锚索长30cm。

锚索测力计安装前，应对测力计、千斤顶、压力表进行现场配套联合标定。

（3）锚索施工时，观测锚索应在对其有影响的周围其它锚索张拉之前进行张拉。

待锚索内锚固段与承压垫座混凝土的承载强度达到设计要求后，在锚索张拉前，将锚索测力计（4）安装在孔口垫板上，并将测力计专用的传力板安装在孔口垫板上，要求垫板与锚板平整光滑，并与测力计上下面紧密接触，测力计或传力板与孔轴线垂直，其倾斜度应小于0.5º，偏心不大于5mm。

安装锚具和张拉机具，并对测力计的位置进行检验，检验合格后进行预紧。

测力计安装就位后，加荷张拉前，应准确测量其初始值和环境温度，连续测三次，当三次读数的最大值与最小值之差小于1%F.S 时，取其平均值作为监测的基准值。

基准值确定后应按设计技术要求分级加荷张拉，逐级进行张拉监测：每级荷载应测读一次，最后一级荷载应进行稳定监测。

每5min测读一次，连续测读三次，最大值与最小值之差小于1%F.S时则认为稳定。

张拉荷载稳定后，应及时测读锁定荷载；张拉结束后应根据荷载变化速率确定监测时间间隔：最后进行锁定后的稳定监测。

三、多点位移计（1）按设计要求钻孔。

钻孔轴线弯曲度不大于钻孔半径，孔口扩孔段与钻孔同心。

钻孔结束后应冲洗（高压风吹）干净，检查钻孔通畅情况，核实钻孔深度、方位、倾角。
