6-4整流、滤波及稳压电路所谓整流，就是某电路的输入端加上一正弦电压，通过电路对输入进行处理以后，而在负载上得到一直流电压，即大小变化，而方向不变的脉动电压。

该电路称为整流电路，且有不同的分类：按整流元件分可控整流按交流电源相数分三相整流单相整流半波整流按利用能源程度分全波整流（桥式）对于全波整流电路，其整流元件多接成桥式，故称桥式整流电路。

不可控整流6-4-1 半波整流电路uiu 0（1）电路图（2）工作波形（3）输出电压；U U dt u TU m45.0100===⎰ππI I D =；LL R UR U I 45.000==Ru i脉冲电压是用一个周期的平均电压来作定量描述的，即非正弦的恒定分量，半波整流波形的傅立叶级数为：（4）二极管承受的最高反向电压⎪⎭⎫ ⎝⎛-⨯--+= t t t U u m ωωωππ4cos 5322cos 32sin 2106-4-2 单相桥式整流电路（全波）（1）电路图⎪⎭⎫⎝⎛⨯-⨯--= t t t U u m ωωωπ6cos 7524cos 5322cos 32120；U U dt u T U m 9.021000===⎰ππ；L L R U R U I 9.000==LD R U I I 45.020==uiu 0Ru iRu i（2）工作波形（3）输出电压（4）二极管承受的最高反向电压D 4D 2D 3D 1+－－+6-4-3 滤波电路1 电容滤波（1）电路组成及输出波形实际应用中，许多电子设备或电气设备常要求其工作电源是输出平稳的直流，而仅由整流电路的输出，脉动太大，还需在整流电路后面加入滤波将滤除交流成分。

u iuu iu 0Ru iu 0Ru iu 0C C（2）滤波器输出3）外特性曲线1）电容滤波器的选择1.4U0.45U电容滤波无电容滤波采用电容滤波时，输出电压的脉动程度与放电时间常数有关。

为了得到比较平直的输出电压，一般要求352L TR C τ≥-=（）对半波整流U 0=U对于全波整流U 0=1.2U ⎪⎪⎭⎫ ⎝⎛-C R T U L 412U 0I 0滤波器输出电压为2）输出电压LC R τ=2 电感滤波电感与负载必需串联3 复合滤波电路R uiuLLCLC2C1C2C1RLC滤波电路LCπ滤波电路RCπ滤波电路6-4-4 稳压电路经变压、整流和滤波后的直流电压，虽然减小谐波对稳定性的影响，但是交流电源波动和负载变化对稳定性的影响仍然存在，对于要求直流电源稳定的应用场合（精密电子测量仪器、自动控制、计算装置等），电压的不稳定，有时会产生测量和计算的误差，引起控制装置的不稳定，甚至根本无法正常工作。

物理实验中心实验指导书整流、滤波与稳压电路ﻬ整流、滤波与稳压电路整流电路是将工频交流电转为具有直流电成分的脉动直流电.整流电路由整流器件组成。

滤波电路是将脉动直流中的交流成分滤除,减少交流成分，增加直流成分。

滤波电路直接接在整流电路后面，通常由电容器，电感器和电阻器按照一定的方式组合而成.作用是把脉动的直流电变为平滑的直流电供给负载.稳压电路对整流后的直流电压采用负反馈技术进一步稳定直流电压。

直流电源的方框图如图1所示。

滤波电路利用电抗性元件对交、直流阻抗的不同，实现滤波。

电容器C对直流开路,对交流阻抗小，所以CL对直流阻抗小,对交流阻抗大，因此L 应与负载串联.经过滤波电路后,既可保留直流分量、又可滤掉一部分交流分量，改变了交直流成分的比例，减小了电路的脉动系数,改善了直流电压的质量。

一、实验目的1。

了解整流、滤波电路的作用．２。

进一步熟悉示波器的使用.3。

观察单相半波、单相桥式及单相桥式整流电容滤波电路的输入、输出电压波形。

二、实验原理为方便分析,把二极管当作理想器件,即认为它加上正向电压导通时电阻为零，加上反向电压截止时电阻为无穷大.电容器在电路中有储存和释放能量的作用,电源供给的电压升高时,它把部分能量储存起来,而当电源电压降低时,就把能量释放出来，从而减少脉动成分，使负载电压比较平滑。

1。

单相半波整流电路电路如图2所示。

设在输入交流电压正半周：A端为正、Ｂ端为负,二极管因承受正向电压而导通,电流I L通路是A-Ｖ1—RＬ－B。

忽略二极管正向压降时,输入电压全部加在负载R L上。

在输入交流电压负半周:B端为正、A端为负,二极管因承受反向电压而截止。

输入电压几乎全部降落在二极管V上，负载ＲＬ上电压基本为零。

图1 直流稳压电路方框图由图5可见，在交流电一个周期内,二极管半个周期导通半个周期截止，以后周期重复上述过程.2.单相桥式整流电路电路如图３所示。

设在输入交流电压正半周：A端为正、B端为负，即Ａ点电位高于B点电位。

20种滤波、放大、稳压、振荡、整流模拟电路设计原理及作用图文并茂一、前言对模拟电路的掌握分为三个层次。

初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；A、定性分析电路信号的流向，相位变化；B、定性分析信号波形的变化过程；C、定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业：电子产品和工业控制设备的开发设计工程师将是您的首选职业。

二、桥式整流电路1、二极管的单向导电性：A、伏安特性曲线：B、理想开关模型和恒压降模型：2、桥式整流电流流向过程：输入输出波形：3、计算：Vo,Io,二极管反向电压。

三、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。

四、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC串联和并联电路的阻抗计算，幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振频率。

五、微分和积分电路1、电路的作用，与滤波器的区别和相同点。

2、微分和积分电路电压变化过程分析，画出电压变化波形图。

3、计算：时间常数，电压变化方程，电阻和电容参数的选择。

六、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。

2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

一、整流电路的工作原理整流电路是将交流电信号转换成直流电信号的电路。

其工作原理主要通过二极管的导通和截止来实现。

在正半周的电压周期内，二极管处于导通状态，电流可以顺利通过；而在负半周的电压周期内，二极管处于截止状态，电流无法通过。

这样，交流电信号经过整流电路后，就可以转化为直流电信号输出。

二、滤波电路的工作原理滤波电路是用来去除整流后直流电信号中的脉动成分，使得输出的电压更加平稳。

其主要原理是通过电容器的充放电来吸收和释放交流电信号中的高频脉动成分。

在充电时，电容器可以吸收一部分脉动成分；在放电时，电容器则会释放出积累的电荷，从而使输出的电压更加稳定。

三、稳流电路的工作原理稳流电路是为了在负载变化时，仍然能够保持输出电流恒定的电路。

其原理是通过负反馈控制电路的工作点，使得在负载变化时，电路可以自动调整输出电流，从而避免因负载变化而导致的输出电流波动。

四、稳压电路的工作原理稳压电路是为了在输入电压波动时，能够保持输出电压恒定的电路。

其工作原理主要包括串联稳压和并联稳压两种方式。

串联稳压是通过调整输出电压与输入电压之间的电压差，以维持输出电压稳定；而并联稳压则是通过电容器和电感器等元件来减小输入电压的波动，从而实现输出电压的稳定。

五、结论整流、滤波、稳流、稳压电路是电子电路中常见的几种基本电路，它们通过不同的原理和组合方式，可以实现对交流电信号的转换和处理，从而得到稳定的直流电信号输出。

在实际应用中，这些电路通常会被应用于各种电子设备和电源系统中，起到了至关重要的作用。

对这些电路的工作原理有深入的了解，对于电子工程领域的从业者来说，是非常重要的。

六、整流、滤波、稳流、稳压电路在电子设备中的应用上文我们已经介绍了整流、滤波、稳流、稳压电路的工作原理，接下来我们将重点谈谈这些电路在电子设备中的应用。

1. 整流电路的应用整流电路是将交流电信号转换成直流电信号的关键电路之一，广泛应用于各种电源设备和电子设备中。

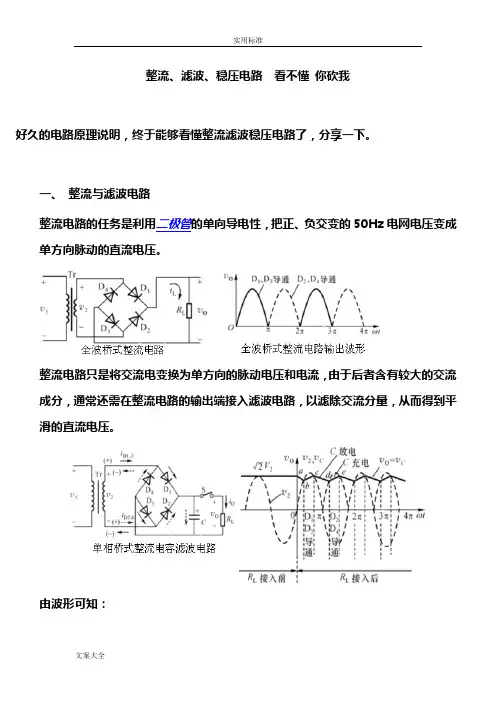

整流、滤波、稳压电路看不懂你砍我好久的电路原理说明，终于能够看懂整流滤波稳压电路了，分享一下。

一、整流与滤波电路整流电路的任务是利用二极管的单向导电性，把正、负交变的50Hz电网电压变成单方向脉动的直流电压。

整流电路只是将交流电变换为单方向的脉动电压和电流，由于后者含有较大的交流成分，通常还需在整流电路的输出端接入滤波电路，以滤除交流分量，从而得到平滑的直流电压。

由波形可知：1.开关S打开时，电容两端电压为变压器付边的最大值。

2 .开关S闭合，即为电容滤波电阻负载，当变压器付边电压大于电容上电压时，电容充电，输出电压升高，当时电容放电，输出下降。

如此充电快，放电慢的不断反复，在负载上将得到比较平滑的输出电压。

当负载电阻越大时，放电越慢，纹波电压越小，负载电阻小时，放电快，纹波大，而且输出电压低。

为此有三种情况下的输出电压估算值：1)电容滤波，负载开路时。

2)无电容滤波，电阻负载时，输出电压平均值为：。

3)电容滤波，电阻负载时通常用下式进行估算，通常按估算。

为确保二极管安全工作，要求：不同电子设备要求其电源电压的平滑程度不同，为此可采用不同的滤波电路。

常见的有电容滤波、电感滤波和复式滤波电路(两个或两个以上滤波元件组成)。

二、线性串联型稳压电路整流滤波后的电压是不稳压的，在电网电压或负载变化时，该电压都会产生变化，而且纹波电压又大。

所以，整流滤波后，还须经过稳压电路，才能使输出电压在一定的范围内稳定不变。

1.稳压电路(电源)的主要性能指标输出的稳定电压值Vo，最大输出电流Imax，输出纹波电压V～，稳压系数(电压调整率)，该值越小，稳定性越好。

输出电阻(内阻)，，内阻越小越好。

2.串联型稳压电路的基本结构基本思路：串联型：当输入电压(VI)改变时，能自动调节(VCE)电压的大小，使输出电压(Vo)保持恒定。

例如：VI↑→Vo↑→经取样和放大电路后→IB↓→VCE↑→Vo↓串联型稳压电路基本结构：VI是整流滤波后的电压，T为调整管，A为比较放大电路，VREF为基准电压，它由稳压管Dz与限流电阻R构成。
