850nm波长，多模光纤1310nm波长，0.35dB/km以下。

1550nm波长，0.15dB/km极限。

光纤主要由纤芯、包层、涂敷层组成。

色散用延时差表示色散程度G.652 的最小弯曲半径推荐为30mm G.657弯曲半径可达5～10mm.蓝桔绿棕灰白红黑黄紫粉红青绿G.657 A1和G.657 A2类光纤使用于O、E、S、C 和L波段（1260nm～1625nm），满足G.652 D类光纤的全部传输特性，可与现网存在的大量G.652 D类光纤实现完全平滑对接，目前蝶形引入光缆基本采用G.657 A2类光纤中心束管式光缆的特点是中心无加强元件光分路器是指用于实现特定波段光信号的功率耦合及再分配功能的光无源器件一次封装的PLC型光分路器主要由PLC芯片、光纤阵列（FA）、外壳三部分组成PON由局侧的OLT （Optical Line Terminal，光线路终端）、用户侧的ONU（Optical Network Unit，光网络单元）和ODN （Optical Distribution Network，光分配网）组成.PON系统采用WDM（波分复用）技术，使得不同的方向使用不同波长的光信号，实现单纤双向传输。

下行数据流采用广播技术，实现天然组播。

上行数据流采用TDMA技术，灵活区分不同的ONU数据。

内容GPON （ITU- - T G.984 ）EPON （IEEE 802.3ah ）遵循协议ITU-T G.984 IEEE 802.3ah下行速率2500 Mbps或1250 Mbps 1250 Mbps上行速率1250 Mbps 1250 MbpsODN的网络架构一般以树形为主采用一级或二级分光方式. 光分路器的级联不应超过二级. 在覆盖区域内的用户规模较小时，可采用缩小光分路比的方法来延长传输距离在用户需要提供高带宽业务的情况下，可采用缩小光分路比的方法来提高接入带宽采用一级分光方式的ODN网络，其结构简单，故障点少，端口利用率高，并且相比二级分光方式可节省0.5-1.0dB的插入损耗，但组网需占用较多的光缆芯数，所需敷设的光缆容量较大。

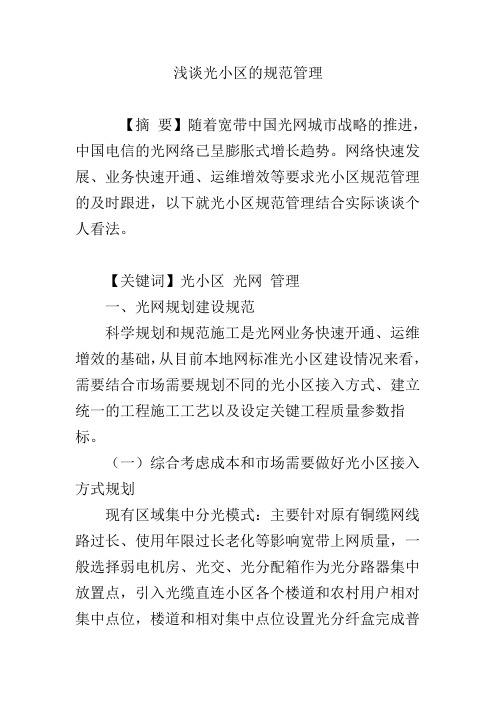

浅谈光小区的规范管理【摘要】随着宽带中国光网城市战略的推进，中国电信的光网络已呈膨胀式增长趋势。

网络快速发展、业务快速开通、运维增效等要求光小区规范管理的及时跟进，以下就光小区规范管理结合实际谈谈个人看法。

【关键词】光小区光网管理一、光网规划建设规范科学规划和规范施工是光网业务快速开通、运维增效的基础，从目前本地网标准光小区建设情况来看，需要结合市场需要规划不同的光小区接入方式、建立统一的工程施工工艺以及设定关键工程质量参数指标。

（一）综合考虑成本和市场需要做好光小区接入方式规划现有区域集中分光模式：主要针对原有铜缆网线路过长、使用年限过长老化等影响宽带上网质量，一般选择弱电机房、光交、光分配箱作为光分路器集中放置点，引入光缆直连小区各个楼道和农村用户相对集中点位，楼道和相对集中点位设置光分纤盒完成普通光缆和蝶形光缆的转换，蝶形光缆按需（现有用户）布放。

新建区域集中分光模式：针对新建小区或新建农民新村，一般选择弱电机房、光交、光分配箱作为光分路器集中放置点，引入光缆直连小区各个楼道和农村用户相对集中点位，楼道和相对集中点位设置光分纤盒完成普通光缆和蝶形光缆的转换，蝶形光缆一次性布放到位以减轻后续装维工作量。

商务楼宇集中分光模式：根据市场需要及商务楼高低情况，分区间集中设置1个或若干个光分路器节点，按需分楼层设置光分纤盒完成普通光缆和蝶形光缆的转换，蝶形光缆按需布放。

辅助分散分光模式：针对现有区域或新建区域，用户入住率或用户居住比较分散情况，选择弱电机房、光交、光分配箱作为光分路器集中放置点，光分纤盒和蝶形光缆均按需放置。

（二）综合考虑业务开放和维护需要建立统一、规范的施工工艺：光网设施要求排列整齐规范，光缆成端准确、同一设施统一端序，线缆走线统一规范；网络设施、地名库覆盖和资源管理系统相匹配；采用标准统一的光设施，外观统一，内部布局一致，光小区标准设施如光分配架（ODF）、光交接箱、光分配箱、光分纤盒、分光器、蝶形光缆。

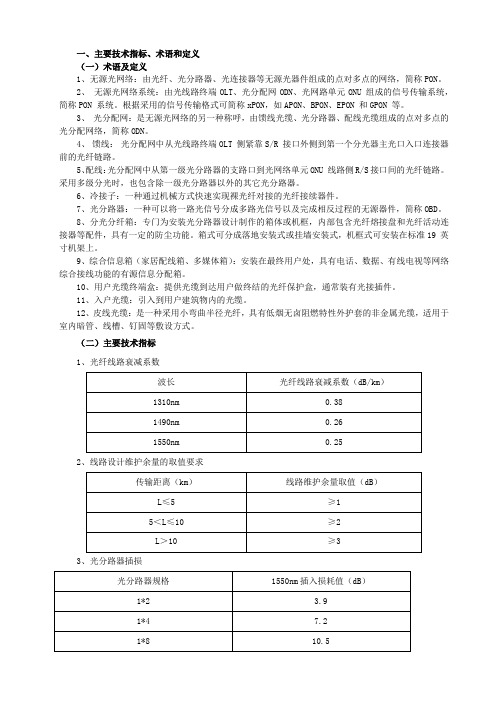

一、主要技术指标、术语和定义（一）术语及定义1、无源光网络：由光纤、光分路器、光连接器等无源光器件组成的点对多点的网络，简称PON。

2、无源光网络系统：由光线路终端OLT、光分配网ODN、光网路单元ONU 组成的信号传输系统，简称PON 系统。

根据采用的信号传输格式可简称xPON，如APON、BPON、EPON 和GPON 等。

3、光分配网：是无源光网络的另一种称呼，由馈线光缆、光分路器、配线光缆组成的点对多点的光分配网络，简称ODN。

4、馈线：光分配网中从光线路终端OLT 侧紧靠S/R 接口外侧到第一个分光器主光口入口连接器前的光纤链路。

5、配线：光分配网中从第一级光分路器的支路口到光网络单元ONU 线路侧R/S接口间的光纤链路。

采用多级分光时，也包含除一级光分路器以外的其它光分路器。

6、冷接子：一种通过机械方式快速实现裸光纤对接的光纤接续器件。

7、光分路器：一种可以将一路光信号分成多路光信号以及完成相反过程的无源器件，简称OBD。

8、分光分纤箱：专门为安装光分路器设计制作的箱体或机框，内部包含光纤熔接盘和光纤活动连接器等配件，具有一定的防尘功能。

箱式可分成落地安装式或挂墙安装式，机框式可安装在标准19 英寸机架上。

9、综合信息箱（家居配线箱、多媒体箱）：安装在最终用户处，具有电话、数据、有线电视等网络综合接线功能的有源信息分配箱。

10、用户光缆终端盒：提供光缆到达用户做终结的光纤保护盒，通常装有光接插件。

11、入户光缆：引入到用户建筑物内的光缆。

12、皮线光缆：是一种采用小弯曲半径光纤，具有低烟无卤阻燃特性外护套的非金属光缆，适用于室内暗管、线槽、钉固等敷设方式。

（二）主要技术指标1、光纤线路衰减系数2、线路设计维护余量的取值要求3、光分路器插损（三）ODN系统方面的主要设计规范1、光缆组网的主要原则（1）ODN应安全可靠，向下逐步延伸至通信业务最终用户。

（2）同一路由上的光缆容量应综合考虑，不宜分散设臵多条小芯数光缆。

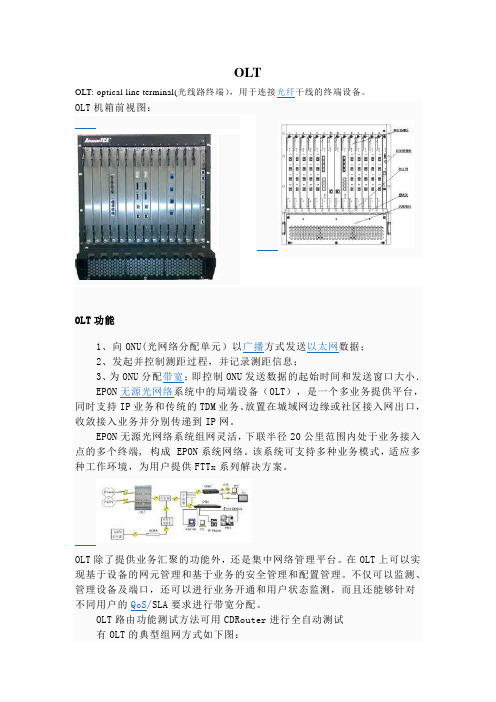

OLTOLT: optical line terminal(光线路终端），用于连接光纤干线的终端设备。

OLT机箱前视图：OLT功能1、向ONU(光网络分配单元）以广播方式发送以太网数据；2、发起并控制测距过程，并记录测距信息；3、为ONU分配带宽；即控制ONU发送数据的起始时间和发送窗口大小．EPON无源光网络系统中的局端设备（OLT），是一个多业务提供平台，同时支持IP业务和传统的TDM业务。

放置在城域网边缘或社区接入网出口，收敛接入业务并分别传递到IP网。

EPON无源光网络系统组网灵活，下联半径20公里范围内处于业务接入点的多个终端, 构成 EPON系统网络。

该系统可支持多种业务模式，适应多种工作环境，为用户提供FTTx系列解决方案。

OLT除了提供业务汇聚的功能外，还是集中网络管理平台。

在OLT上可以实现基于设备的网元管理和基于业务的安全管理和配置管理。

不仅可以监测、管理设备及端口，还可以进行业务开通和用户状态监测，而且还能够针对不同用户的QoS/SLA要求进行带宽分配。

OLT路由功能测试方法可用CDRouter进行全自动测试有OLT的典型组网方式如下图：一方面将承载各种业务的信号在局端进行汇聚，按照一定的信号格式送入接入网络以便向终端用户传输，另一方面将来自终端用户的信号按照业务类型分别送入各种业务网中可分为三部分核心部分：包括汇聚分发、业务处理和ODN适配功能业务部分：提供业务接口功能，包括接口适配、接口保护等，以及在需要时具有特定业务的信令处理和媒质传输制式的转换功能公共部分：包括供电与OAM功能EPONEPON(Ethernet Passive Optical Network 以太网EPON（以太无源光网络）是一种新型的光纤接入网技术，它采用点到多点结构、无源光纤传输，在以太网之上提供多种业务。

它在物理层采用了PON技术，在链路层使用以太网协议，利用PON的拓扑结构实现了以太网的接入。

光网络初级培训应知应会在现在下发的初级培训大纲里，培训目标主要是让学员掌握传输设备的硬件结构、硬件安装规范、设备告警性能的含义、能够对设备进行单站调测等内容，对设备组网与网络构建要求较少。

在接受培训的学员中，有一部分是合作单位送培的，一部分是各培训中心自招学员，对培训中心自己招收的学员，需要考虑就业问题，所以要达到一个让合作单位能够接受的水平。

在与合作单位光网络负责人的交流中，我感觉他们还是比较看重学员的网上业务开通能力。

因为有的合作单位接收新员工后，派到工地协助老员工开局，但过一段时间后，可能就自己负责一个区域或一个运营商了，要具备一定的业务开通能力。

所以在培训时，我觉得让学员应该掌握一些环带链，相切环的业务配置。

可以不太熟练，但在以后工作中能够很快上手。

以下是整理的应知应会。

网管方面简单业务配置------环，环带链；单板配置－－－比如设支路保护属性和改J1字节等；告警与性能查询；导出/导入脚本，导出组网图，时隙图，报表；时钟配置；TPS保护以下不要求：相切环及相交环业务配置、以太网配置、时钟保护设置SDH原理掌握SDH胶片中段开销与通道开销字节功能，及与之相对应的告警。

大致了解指针调整的含义与产生的原因。

以下不要求：SDH设备各功能模块作用SDH设备功能模块排列顺序与信号流指针调整产生的详细过程。

SDH&OSN设备硬件：1.会用命令行设置OSN的ID号:cm-set-neid:NeID;//设置网元ID号，十六进制，保留值为0X09BFF0，设置时NeID 的取值范围：1～0X09BFEF2.业务配置方面会做小量的业务配置。

能绘制通道环、复用段及带链时隙表；知道5.0系列主控的设备（10G、OSN、METRO100/500/1000V3等）不能自动复制业务，在配置SNCP业务时需要手工配置。

知道不同组网的时隙是否能复用；155/622及622H设备同一块支路板不能下相同时隙，通道环中对偶支路板也有此限制以下不要求：相切环、相交环不要求，大量的业务配置不要求。

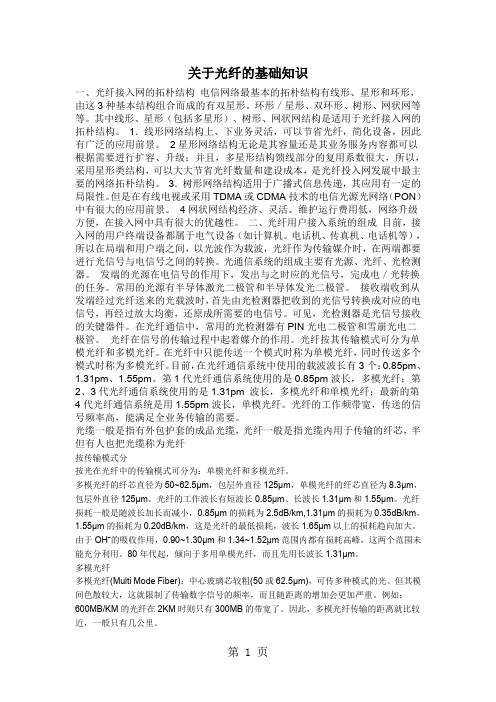

关于光纤的基础知识一、光纤接入网的拓朴结构电信网络最基本的拓朴结构有线形、星形和环形，由这3种基本结构组合而成的有双星形。

环形／星形、双环形、树形、网状网等等。

其中线形、星形（包括多星形）、树形、网状网结构是适用于光纤接入网的拓朴结构。

1．线形网络结构上、下业务灵活，可以节省光纤，简化设备，因此有广泛的应用前景。

2星形网络结构无论是其容量还是其业务服务内容都可以根据需要进行扩容、升级；并且，多星形结构馈线部分的复用系数很大，所以，采用星形类结构，可以大大节省光纤数量和建设成本，是光纤投入网发展中最主要的网络拓朴结构。

3．树形网络结构适用于广播式信息传递，其应用有一定的局限性。

但是在有线电视或采用TDMA或CDMA技术的电信光源光网络（PON）中有很大的应用前景。

4网状网结构经济、灵活、维护运行费用低，网络升级方便，在接入网中具有很大的优越性。

二、光纤用户接入系统的组成目前，接入网的用户终端设备都属于电气设备（如计算机。

电话机、传真机、电话机等），所以在局端和用户端之间，以光波作为载波，光纤作为传输媒介时，在两端都要进行光信号与电信号之间的转换。

光通信系统的组成主要有光源、光纤、光检测器。

发端的光源在电信号的作用下，发出与之时应的光信号，完成电／光转换的任务。

常用的光源有半导体激光二极管和半导体发光二极管。

接收端收到从发端经过光纤送来的光载波时，首先由光检测器把收到的光信号转换成对应的电信号，再经过放大均衡，还原成所需要的电信号。

可见，光检测器是光信号接收的关键器件。

在光纤通信中，常用的光检测器有PIN光电二极管和雪崩光电二极管。

光纤在信号的传输过程中起着媒介的作用。

光纤按其传输模式可分为单模光纤和多模光纤。

在光纤中只能传送一个模式时称为单模光纤，同时传送多个模式时称为多模光纤。

目前，在光纤通信系统中使用的载波波长有3个：0.85pm、1.31pm、1.55pm。

第1代光纤通信系统使用的是0.85pm波长，多模光纤；第2、3代光纤通信系统使用的是1.31pm 波长，多模光纤和单模光纤；最新的第4代光纤通信系统是用1.55pm波长，单模光纤。

光纤入户小区课程设计一、课程目标知识目标：1. 学生能够理解光纤通信的基本原理，掌握光纤入户小区的网络结构和组成部分。

2. 学生能够了解光纤接入技术的发展历程，认识光纤入户在现代通信中的重要性。

3. 学生掌握光纤的传输特性，了解光纤的类型及特点。

技能目标：1. 学生能够运用所学知识，分析光纤入户小区的网络布局，具备一定的网络规划能力。

2. 学生能够通过实际操作，掌握光纤熔接、光纤测试等基本技能，具备光纤通信设备的安装与维护能力。

3. 学生能够运用网络搜索工具，收集相关信息，提高解决问题的能力。

情感态度价值观目标：1. 培养学生对光纤通信技术的兴趣，激发学生学习现代通信技术的热情。

2. 增强学生对我国光纤通信事业发展的自豪感，树立为国家通信事业贡献力量的意识。

3. 通过小组合作学习，培养学生的团队协作精神，提高沟通与交流能力。

课程性质：本课程为信息技术学科，结合现实生活中的光纤入户小区案例，旨在帮助学生掌握光纤通信的基本知识，提高实际操作能力。

学生特点：六年级学生具备一定的信息素养，对新鲜事物充满好奇心，动手能力强，但理论知识掌握程度不一。

教学要求：注重理论与实践相结合，以学生为主体，激发学生的学习兴趣，培养实际操作能力，提高解决问题的能力。

在教学过程中，关注学生的个体差异，因材施教，确保每个学生都能达到预期的学习成果。

二、教学内容1. 光纤通信基本原理：介绍光纤的传输特性，光纤的类型及特点，光纤通信系统的基本组成部分。

相关教材章节：第三章“光纤通信原理”2. 光纤接入技术：讲解光纤接入技术的发展历程，重点介绍光纤入户技术及其优势。

相关教材章节：第四章“光纤接入技术”3. 光纤入户小区网络结构：分析光纤入户小区的网络布局，介绍光纤配线架、光缆、光纤接头等设备的作用和安装位置。

相关教材章节：第五章“光纤网络结构及其设备”4. 光纤熔接与测试：讲解光纤熔接的基本操作步骤，介绍光纤测试仪器的使用方法，进行实际操作演练。

1 •光纤通信概论L1光纤通信概论光纤通信：以光作为信息载体，利用光纤传输携带信息的光波，以达到通信 之目的。

数字光纤通信系统的基本组成：光发送机、光接收机、光纤。

典型的数字光纤通信系统方框图：数字光纤通信系统发送端的电端机把信息（如话音）进行模/数转换，用转换后的数字信号去调 制发送机中的光源器件LD,输出发出携带信息的光波。

光波经光纤传输后到达 接收端，光接收机把数字信号从光波中检测出来送给电端机，而电端机再进行数 /模转换，恢复成原来的信息。

携带信息的光波：数字信号为T”时，光源器件发送一个”传号”光脉冲；当数 字信号为”0”时，光源器件发送一个”空号”（不发光）。

1.2光纤通信优点 1） 、通信容量大一根光纤同时传输24万个话路，比传统的明线、同轴电缆、微波等要高出 几十乃至上千倍。

波分复用技术的采用，把一根光纤当作几根、几十根光纤使用, 通信容量近乎无限。

2） 、中继距离长光纤具有极低的衰耗系数，目前商用化石英光纤已达0.19dB/km 以下，配 以适当的光发送与光接收设备，中继距离达数百公里以上，特别适用于长途一、 二级干线通信。

光纤通信基础电端机（A/D ）匚n 中继器 电端机（D/A ）模拟信号模拟倍号光发送机 匚^光接收机3）、保密性能好。

4）、抗干扰能力强光波在光纤中传输时只在其芯区进行，不存在传统的电磁波辐射，因此其保密性能极好，同时也不怕外界强电磁场的干扰，抗干扰能力强。

5）、便于施工和维护体积小、重量轻。

光缆的敷设方式方便灵活，既可以直埋、管道敷设，又可以水底和架空。

2光纤与光缆2」光纤的构造光纤呈圆柱形是由单根玻璃纤维、紧靠纤心的包层、一次涂履层以及套塑保护层组成。

2.2光纤的导光原理光是一种频率很高的电磁波，而光纤本身是一种介质波导。

我们从几何光学的角度来简单讨论光纤的导光原理全反射原理：光线在均匀介质中是以肓线传播的，但在两种不同介质的分界面会产生反射和折射现象，如图所示:光的反射与折射光的全反射现象当n的比值增大到一定程度，则会使折射角290度，此时的折射光线不再进入包层，而会在纤芯与包层的分界面上掠过，或者重返冋到纤芯中进行传播, 这种现象叫做光的全反射现象。

小区光纤设计方案1. 引言本文档旨在介绍小区光纤设计方案。

随着互联网的普及和信息化的发展，光纤作为宽带接入的主要技术手段，在小区中的应用越来越广泛。

光纤网络的高速、稳定和大带宽特性，使其成为小区用户的首选网络接入方式。

本文档将重点讨论小区光纤网络的设计原则、拓扑结构、设备选型和布线方案等内容，以期为小区建设者提供参考。

2. 设计原则2.1 性能和可靠性在小区光纤网络的设计中，性能和可靠性是最重要的考虑因素之一。

网络的性能应能够满足用户对高速、稳定的上网体验的需求，而可靠性则体现在网络的稳定性和免受干扰的能力。

为实现这一目标，设计者应该选择高品质的光纤设备并保证合理的设备冗余，以提高网络的稳定性和容错能力。

2.2 可扩展性随着用户数量和网络需求的增长，小区光纤网络应具备良好的可扩展性。

设计者需要考虑到网络未来的发展趋势，为未来的扩容留下足够的空间和资源。

合理的网络拓扑结构和设备选型能够为后续的扩展提供便利。

2.3 灵活性和管理性小区光纤网络应具备灵活性和易于管理的特点。

合理的布局和选用易于安装和维护的设备，能够降低日后的管理成本。

同时，网络应支持远程管理和监控，方便网络管理员进行故障排除和维护工作。

3. 拓扑结构小区光纤网络的拓扑结构通常采用星型或环状结构。

其中，星型结构在实际应用中更为常见。

星型结构的优点在于灵活性和易于维护，能够有效隔离故障和降低维修成本。

在星型结构中，核心交换机作为中心节点连接所有用户，通过光纤连接实现高速数据传输。

4. 设备选型4.1 核心交换机核心交换机是小区光纤网络的关键设备之一，它起到连接用户和上层网络的作用。

在选型时，需要考虑交换机的容量、吞吐量和扩展性。

同时，还需关注交换机的品牌声誉和技术支持等方面。

4.2 光纤终端机光纤终端机是将光信号转换为电信号的设备，同时也是用户接入网络的终端设备。

在选型时，需要考虑终端机的接口类型、支持的协议以及配套的管理软件等因素。

此外，终端机的稳定性和可靠性也是选型的重要考虑因素之一。
