组态王应用日历控件的使用

第十四章控件14.2.8 超级文本显示控件组态王提供一个超级文本显示控件，用于显示RTF格式或TXT格式的文本文件，而且也可在超级文本显示控件中输入文本字符串，然后将其保存成指定的文件，调入RTF、TXT格式的文件和保存文件通过超级文本显示控件函数来完成。

14.2.8.1 如何创建超级文本显示控件在画面开发系统的工具箱中选择“插入控件”按钮，或选择菜单“编辑/插入控件”命令，在弹出的如图14.2所示的“创建控件”对话框中，在种类列表中选择“超级文本显示”，在右侧的内容中选择“显示框”图标，单击对话框上的“创建”按钮，或直接双击“显示框”图标，关闭对话框。

此时鼠标变成小“十”字形，在画面上需要插入控件的地方按下鼠标左键，拖动鼠标，画面上出现一个矩形框，表示创建后控件界面的大小。

松开鼠标左键，控件在画面上显示出来。

如图14.32所示。

控件周围有带箭头的小矩形框，鼠标挪到小矩形框上，鼠标箭头变为方向箭头时，按下鼠标左键并拖动，可以改变控件的大小。

当鼠标在控件上变为双“十”字型时，按下鼠标左键并拖动，可以改变控件的位置。

图14.32 创建后的超级文本显示框控件14.2.8.2 如何定义超级文本显示控件的属性控件创建完成后，需要定义空间的属性。

用鼠标双击控件，弹出超级文本显示框控件属性对话框，如图14.33所示。

图14.33 超级文本显示框控件属性对话框超级文本显示框控件属性：◆控件名称：定义控件的名称，一个显示框控件对应一个控件名称，而且是唯一的，不能重复命名，控件的命名应该符合组态王的命名规则。

如“Richtxt1”。

◆访问权限：定义控件的安全级别——访问权限，范围为1~999。

定义了访问权限后，运行时，只有符合该安全级别的用户登录后，才能操作控件，否则，修改不了控件的值。

如100。

属性定义完成后，单击“确认”按钮关闭对话框。

14.2.8.3 如何使用超级文本显示控件超级文本显示框的作用是显示RTF格式或TXT格式的文本文件的内容，或在显示框中输入文本字符串，将其保存为RTF格式或TXT格式的文本文件。

组态王简单报表组态王目前我们应用的主要有两个版本：6.55和7.5.在2021年后基本应用7.5版本。

下面以先做一个日历控件日报制作简单说明。

准备工作：历史数据报表是从组态王的历史库中查询相关变量的历史数据，并在历史数据报表内显示，因此对历史数据报表要查询的数据必须设置历史记录属性。

在组态王中，离散型、整型和实型变量支持历史记录，字符串型变量不支持历史记录。

组态王的历史记录形式可以分为数据变化记录、定时记录（最小单位为1分钟）和备份记录。

记录形式的定义通过变量属性对话框中提供的选项完成，需要查询到报表的变量都要进行记录设置，完成设置之后在数据词典中定义字符串变量“选择日期”用于日历控件的查询。

准备工作完成后开始设计报表。

一．因为组态王6.55版本自带HTconvertTime的函数，最大时间支持到2019，查函数手册如下所以组态王6.55版本的项目，2020年以后的报表数据无法通过日历控件查询，必须先更新HTconvertTime的函数。

组态王7.5版本的项目，不需要做此工作，6.55版本的项目更新方法如下：1、在命令语言里面，自定义函数命令里面新建一个函数。

2、函数声明里面选择LONG，后面的填NewHTconvertTime(long years,long months,long days,long hours,long minites,long seconds)。

（此名字随便起），填完名字把脚本拷贝粘贴进去。

（看不懂也没关系，粘进去就能用）脚本填写内容为：long rest;rest = 0;long yearsofdays; long monthsofdays; long ofdays;long ofminites; long utcyear;long utcmonth; long leapyears; long leapzt; yearsofdays = 0; monthsofdays = 0;utcyear = 1970;utcmonth = 1;leapyears = 0;while(utcyear < years){ if(utcyear % 4 ==0 && utcyear % 100 !=0 || utcyear % 400 ==0) leapyears = leapyears + 1;utcyear = utcyear + 1;}yearsofdays = (years - 1970) * 365 + leapyears;if (months == 1)if (months == 2)monthsofdays = 31;if (months == 3)monthsofdays = 59;if (months == 4)monthsofdays = 90;if (months == 5)monthsofdays = 120;if (months == 6)monthsofdays = 151;if (months == 7)monthsofdays = 181;if (months == 8)monthsofdays = 212;if (months == 9)monthsofdays = 243;if (months == 10)monthsofdays = 273;if (months == 11)monthsofdays = 304;if (months == 12)monthsofdays = 334;if (years % 4 ==0 && years % 100 !=0 || years % 400 ==0 && months >=3)ofdays = yearsofdays + monthsofdays + days;elseofdays = yearsofdays + monthsofdays + days - 1;if (hours >= 8)ofminites = ofdays * 24 * 60 + (hours - 8) * 60 + minites;if (hours < 8)ofminites = (ofdays - 1) * 24 * 60 + (hours + 16) * 60 + minites;//calculate resultszx;rest = ofminites * 60 + seconds;return rest;3、新建完成之后对于原来2020以前的项目，将以前用到的HTconvertTime函数替换成NewHTconvertTime不要漏掉（组态王7.5版本的项目，不需要做此工作），6.55版本新项目就直接用此函数。

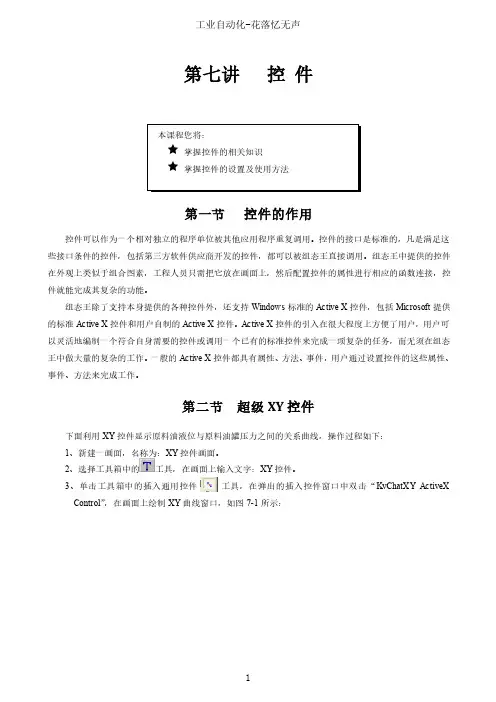

第七讲 控 件第一节 控件的作用控件可以作为一个相对独立的程序单位被其他应用程序重复调用。

控件的接口是标准的，凡是满足这些接口条件的控件，包括第三方软件供应商开发的控件，都可以被组态王直接调用。

组态王中提供的控件在外观上类似于组合图素，工程人员只需把它放在画面上，然后配置控件的属性进行相应的函数连接，控件就能完成其复杂的功能。

组态王除了支持本身提供的各种控件外，还支持Windows 标准的Active X 控件，包括Microsoft 提供的标准Active X 控件和用户自制的Active X 控件。

Active X 控件的引入在很大程度上方便了用户，用户可以灵活地编制一个符合自身需要的控件或调用一个已有的标准控件来完成一项复杂的任务，而无须在组态王中做大量的复杂的工作。

一般的Active X 控件都具有属性、方法、事件，用户通过设置控件的这些属性、事件、方法来完成工作。

第二节 超级XY 控件下面利用XY 控件显示原料油液位与原料油罐压力之间的关系曲线，操作过程如下：1、新建一画面，名称为：XY 控件画面。

2、选择工具箱中的工具，在画面上输入文字：XY 控件。

3、单击工具箱中的插入通用控件工具，在弹出的插入控件窗口中双击“KvChatXY ActiveX Control ”，在画面上绘制XY 曲线窗口，如图7-1所示：图7-1 XY曲线控件窗口4、并双击此控件，弹出动画属性设置对话框，如图7-2所示。

图7-2 XY控件属性设置对话框在此窗口中您可对控件的名称（名称设置为：XY）进行设置。

设置完名称，确定，保存画面。

然后选择控件，点击右键，弹出控件属性对话框，您可以对控件的相关属性进行设置。

普通选项卡：设置曲线对应的前景背景颜色，设置字体，标题，图例，边框，如图7-3。

坐标选项卡：定义X轴信息，定义Y轴信息，如图7-4所示。

图7-4 xy轴信息设置曲线选项卡：定义曲线最大点数1024，曲线名称、颜色、线型、标记和Y轴对应设置，如图7-5所示。

组态王日报表的实现例程配置参考文档北京亚控科技发展有限公司技术部目录一、功能概述 (3)一、功能概述 (3)二、工程实例 (3)三、操作步骤： (3)1、定义设备： (3)2、定义变量： (3)3．制作画面： (4)3.1) 创建报表： (4)3.2) 创建日历控件： (6)4.进入运行系统： (12)四、注意事项 (13)图表图一报表 (5)图二报表设计 (5)图三日报表 (6)图四日历控件 (7)图五控件事件函数 (10)图六保存报表 (10)图七打印报表 (11)图八打印报表 (11)图九运行系统 (12)图十打印预览 (13)一、功能概述常规需求：很多工业现场会用到报表功能，而日报是其中最基本的一种报表形式。

日报表一般为每天整点的数据，每一个变量有24个数据。

组态王中的实现方法：利用组态王内置报表以及报表的函数来实现对日数据的查询生成日报表。

组态王内置报表的操作类似excel，操作简单、方便，并且组态王提供了大量的报表函数来实现各种复杂功能。

二、工程实例我们举一个例子来说明日报表的实现方法。

在此例程中我们定义五个变量，分别为“压力”、“温度”、“密度”、“电流”、“电压”，运行系统运行后记录历史数据，查询日报表数据时自动从历史数据中查询整点数据生成报表，并可以保存、打印报表。

下面就以此为例来演示完成这一要求的具体步骤。

三、操作步骤：1、定义设备：根据工程中实际使用得设备进行定义，本例程使用亚控的仿真PLC设备，使用“PLC－亚控－仿真PLC－串口”驱动，定义设备名称为”PLC”。

2、定义变量：在组态王中定义三个变量：压力（IO实数类型）、温度（IO实数类型）、密度（IO实数类型）。

压力变量：最小值0，最大值100，最小原始值0，最大原始值100，连接设备PLC，寄存器INCREA100，数据类型short，读写属性为只读，采集频率1000。

记录和安全区选择“数据变化记录”，变化灵敏度选择“0”。

第十讲控件➢介绍控件的相关知识➢介绍控件的设置及使用控件的作用控件可以作为一个相对独立的程序单位被其他应用程序重复调用。

控件的接口是标准的，凡是满足这些接口条件的控件，包括其他软件供应商开发的控件，都可以被组态王支持。

组态王中提供的控件在外观上类似于组合图素，工程人员只需把它放在画面上，然后配置控件的属性,进行相应的函数连接，控件就能完成复杂的功能。

使用xy控件本节将建立一个画面，利用组态王提供的x-y控件显示成品油液位和成品罐压力之间的关系曲线。

在工程浏览器左侧选中“画面”，在右侧双击“新建”画面，建立名称为“控件”的画面。

在画面中选择菜单“编辑\插入控件”，如下图所示：在对话框右侧单击“x-y轴曲线”，然后单击“创建”按钮；在画面上绘制x-y曲线。

然后在画面上双击该曲线控件，弹出设置对话框，设置属性如下：为使x-y曲线控件实时反应变量值，需要为该控件添加命令语言。

在画面空白处点击鼠标右键，在快捷菜单中选择“画面属性”，弹出“画面属性”对话框。

单击其中的“命令语言”按钮。

画面语言包括“显示时”、“存在时”、“隐含时”三种。

→在画面“存在时”命令语言中，输入命令语言如下图所示：定义完毕后，点击“确认”按钮，然后保存作的设置。

注意两个变量都是可以变化的。

切换画面到运行系统，打开相应画面，控件运行情况如下图所示：使用窗口控件单选按钮控件双击该控件，对控件进行属性配置。

控件名称是唯一标识该控件的一个名称。

变量名称对应一个整型（实型）变量，运行时选择任一个按钮都会使该变量对应一个整数值（0、1、2……）。

可以对该控件设置访问权限。

可以设置按钮个数，修改按钮对应文字。

可以设置排列为横向或纵向。

下拉式列表组合框控件该控件的变量名称为字符串变量，运行时将选中的字符串赋给该变量。

需要用写字板建立一个CSV格式文件（存入工程文件夹下），如下所示：在控件所在画面的“画面命令语言”的“显示时”做命令语言如下：string user; //定义一个局部字符串变量user=InfoAppDir()+"用户名称.csv";listClear("下拉框"); //清除控件内容listLoadList("下拉框",user); //将文件内容载入控件函数用法请参考在线帮助或函数速查手册。

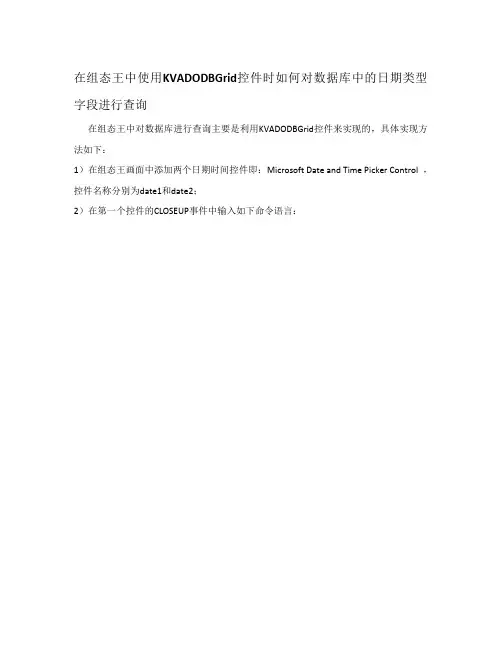

在组态王中使用KVADODBGrid控件时如何对数据库中的日期类型字段进行查询在组态王中对数据库进行查询主要是利用KVADODBGrid控件来实现的，具体实现方法如下：1）在组态王画面中添加两个日期时间控件即：Microsoft Date and Time Picker Control ，控件名称分别为date1和date2；2）在第一个控件的CLOSEUP事件中输入如下命令语言：long year1;long month1;long day1;year1=;month1=;day1=;string 查询开始时间;if(month1<10&&day1<10){查询开始时间=StrFromInt(year1, 10)+"年"+"0"+StrFromInt(month1, 10)+"月"+"0"+StrFromInt(day1, 10)+"日";}if(month1<10&&day1>=10){查询开始时间=StrFromInt(year1, 10)+"年"+"0"+StrFromInt(month1, 10)+"月"+StrFromInt(day1, 10)+"日";}if(month1>=10&&day1<10){查询开始时间=StrFromInt(year1, 10)+"年"+StrFromInt(month1, 10)+"月"+"0"+StrFromInt(day1, 10)+"日";}if(month1>=10&&day1>=10){查询开始时间=StrFromInt(year1, 10)+"年"+StrFromInt(month1, 10)+"月"+StrFromInt(day1, 10)+"日";}3）在第二个控件的CLOSEUP事件中输入如下命令语言：long year2;long month2;long day2;year2=;month2=;day2=;string 查询结束时间;if(month2<10&&day2<10){查询结束时间=StrFromInt(year2, 10)+"年"+"0"+StrFromInt(month2, 10)+"月"+"0"+StrFromInt(day2, 10)+"日";}if(month2<10&&day2>=10){查询结束时间=StrFromInt(year2, 10)+"年"+"0"+StrFromInt(month2, 10)+"月"+StrFromInt(day2, 10)+"日";}if(month2>=10&&day2<10){查询结束时间=StrFromInt(year2, 10)+"年"+StrFromInt(month2, 10)+"月"+"0"+StrFromInt(day2, 10)+"日";}if(month2>=10&&day2>=10){查询结束时间=StrFromInt(year2, 10)+"年"+StrFromInt(month2, 10)+"月"+StrFromInt(day2, 10)+"日";}4）在画面上添加一按钮，在按钮的弹起时输入如下命令语言：机组1历史报警.Where="AlarmDate>=#"+查询开始时间+"# and AlarmDate<=#"+查询结束时间+"# " etchData();机组1历史报警.FetchEnd();其中：AlarmDate为表中的字段名称，字段类型为日期类型。

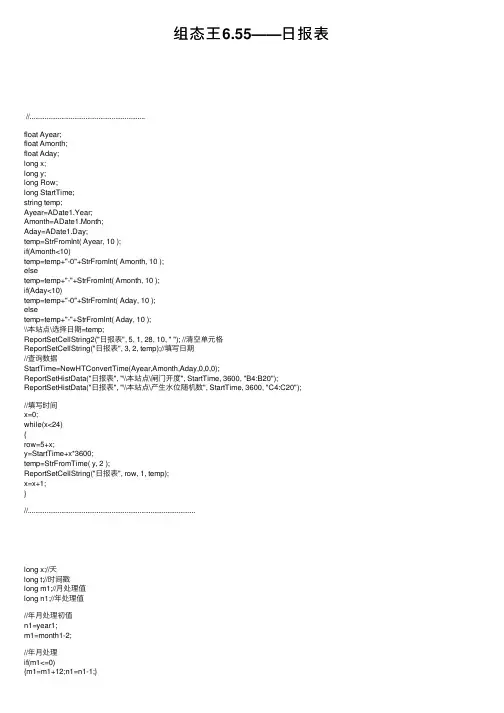

组态王6.55——⽇报表//..............................................................float Ayear;float Amonth;float Aday;long x;long y;long Row;long StartTime;string temp;Ayear=ADate1.Year;Amonth=ADate1.Month;Aday=ADate1.Day;temp=StrFromInt( Ayear, 10 );if(Amonth<10)temp=temp+"-0"+StrFromInt( Amonth, 10 );elsetemp=temp+"-"+StrFromInt( Amonth, 10 );if(Aday<10)temp=temp+"-0"+StrFromInt( Aday, 10 );elsetemp=temp+"-"+StrFromInt( Aday, 10 );\\本站点\选择⽇期=temp;ReportSetCellString2("⽇报表", 5, 1, 28, 10, " "); //清空单元格ReportSetCellString("⽇报表", 3, 2, temp);//填写⽇期//查询数据StartTime=NewHTConvertTime(Ayear,Amonth,Aday,0,0,0);ReportSetHistData("⽇报表", "\\本站点\闸门开度", StartTime, 3600, "B4:B20"); ReportSetHistData("⽇报表", "\\本站点\产⽣⽔位随机数", StartTime, 3600, "C4:C20");//填写时间x=0;while(x<24){row=5+x;y=StartTime+x*3600;temp=StrFromTime( y, 2 );ReportSetCellString("⽇报表", row, 1, temp);x=x+1;}//..........................................................................................long x;//天long t;//时间戳long m1;//⽉处理值long n1;//年处理值//年⽉处理初值n1=year1;m1=month1-2;//年⽉处理if(m1<=0){m1=m1+12;n1=n1-1;}//天数x=int(n1/4) -int( n1/100) + int(n1/400) + int(367*m1/12) + day1 + n1*365 - 719499; //时间戳结果t=x*24*3600+(hour1-8)*3600+minite1*60+second1;//错误处理if(t<0){t=0;}//返回计算值return t;。

微软日历控件在组态王中的使用配置参考文档北京亚控科技发展有限公司技术部目录一、需求概述 (3)二、操作步骤： (3)1、新建工程： (3)2、定义变量： (3)3．制作画面： (3)3.1) 创建画面： (3)3.2) 控件属性介绍： (3)3.3) 控件使用： (5)4.进入运行系统： (9)三、注意事项 (10)图表图一插入日历控件 (4)图二控件属性 (4)图三控件 (4)图四控件的动画连接属性 (5)图五控件事件函数 (6)图六选择控件属性 (6)图七控件函数CloseUp1() (8)图八控件函数Change1() (9)图九日历控件画面 (9)图十运行系统 (10)一、需求概述常规需求：日期、时间在许多工程中都会用到，如何利用微软提供的标准日历控件来方便的获得日期、时间等？微软提供的标准日历控件“Microsoft Date and Time Picker Control 6.0”可以提供日期、时间两种格式，通过此控件我们可以获得日期、时间、星期。

二、操作步骤：1、新建工程：新建一个工程。

2、定义变量：在组态王中定义7个内存整数变量：年、月、日、时、分、秒、星期，新建2个内存字符串变量：日期、时间。

3．制作画面：3.1) 创建画面：新建画面，画面名称“日历控件”。

点击工具箱的“插入通用控件”，选择“Microsoft Date and Time Picker Control 6.0”，如图一所示：点击“确定”后，鼠标变成十字形。

然后在画面上画一个矩形框，日历控件就放到画面上了。

双击画面的日历控件，为控件命名为：“ADate”。

同样的方法再创建一个日历控件，双击控件为控件命名为“ATime”，选中ATime控件，点击鼠标右键，弹出快捷菜单，选择“控件属性”，弹出控件属性对话框，如图二所示：在通用选项卡中对控件的“格式”进行设置，格式有四种，我们选择“2－dtpTime”，选择完成后我们点击“确定”，ATime控件就由日期变为时间了。

微软日历控件在组态王中的使用　配置参考文档　北京亚控科技发展有限公司　技术部　目录　一、需求概述 (3)二、操作步骤： (3)1、新建工程： (3)2、定义变量： (3)3．制作画面： (3)3.1) 创建画面： (3)3.2) 控件属性介绍： (3)3.3) 控件使用： (5)4.进入运行系统： (9)三、注意事项 (10)图表　图一插入日历控件 (4)图二控件属性 (4)图三控件 (4)图四控件的动画连接属性 (5)图五控件事件函数 (6)图六选择控件属性 (6)图七控件函数CloseUp1() (8)图八控件函数Change1() (9)图九日历控件画面 (9)图十运行系统 (10)一、需求概述常规需求：日期、时间在许多工程中都会用到，如何利用微软提供的标准日历控件来方便的获得日期、时间等？微软提供的标准日历控件“Microsoft Date and Time Picker Control 6.0”可以提供日期、时间两种格式，通过此控件我们可以获得日期、时间、星期。

二、操作步骤：1、新建工程：　新建一个工程。

2、定义变量：　在组态王中定义7个内存整数变量：年、月、日、时、分、秒、星期，新建2个内存字符串变量：日期、时间。

3．制作画面：　3.1) 创建画面：　新建画面，画面名称“日历控件”。

点击工具箱的“插入通用控件”，选择“Microsoft Date and Time Picker Control 6.0”，如图一所示：点击“确定”后，鼠标变成十字形。

然后在画面上画一个矩形框，日历控件就放到画面上了。

双击画面的日历控件，为控件命名为：“ADate”。

同样的方法再创建一个日历控件，双击控件为控件命名为“ATime”，选中ATime控件，点击鼠标右键，弹出快捷菜单，选择“控件属性”，弹出控件属性对话框，如图二所示：在通用选项卡中对控件的“格式”进行设置，格式有四种，我们选择“2－dtpTime”，选择完成后我们点击“确定”，ATime控件就由日期变为时间了。

组态王日报表的实现例程配置参考文档北京亚控科技发展有限公司技术部目录一、功能概述 (3)一、功能概述 (3)二、工程实例 (3)三、操作步骤： (3)1、定义设备： (3)2、定义变量： (3)3．制作画面： (4)3.1) 创建报表： (4)3.2) 创建日历控件： (6)4.进入运行系统： (10)四、注意事项 (11)图表图一报表 (4)图二报表设计 (5)图三日报表 (5)图四日历控件 (6)图五控件事件函数 (8)图六保存报表 (8)图七打印报表 (9)图八打印报表 (9)图九运行系统 (10)图十打印预览 (11)一、功能概述常规需求：很多工业现场会用到报表功能，而日报是其中最基本的一种报表形式。

日报表一般为每天整点的数据，每一个变量有24个数据。

组态王中的实现方法：利用组态王内置报表以及报表的函数来实现对日数据的查询生成日报表。

组态王内置报表的操作类似excel，操作简单、方便，并且组态王提供了大量的报表函数来实现各种复杂功能。

二、工程实例我们举一个例子来说明日报表的实现方法。

在此例程中我们定义五个变量，分别为“压力”、“温度”、“密度”、“电流”、“电压”，运行系统运行后记录历史数据，查询日报表数据时自动从历史数据中查询整点数据生成报表，并可以保存、打印报表。

下面就以此为例来演示完成这一要求的具体步骤。

三、操作步骤：1、定义设备：根据工程中实际使用得设备进行定义，本例程使用亚控的仿真PLC设备，使用“PLC－亚控－仿真PLC－串口”驱动，定义设备名称为”PLC”。

2、定义变量：在组态王中定义三个变量：压力（IO实数类型）、温度（IO实数类型）、密度（IO实数类型）。

压力变量：最小值0，最大值100，最小原始值0，最大原始值100，连接设备PLC，寄存器INCREA100，数据类型short，读写属性为只读，采集频率1000。

记录和安全区选择“数据变化记录”，变化灵敏度选择“0”。

4、超级日历控件功能说明：按周或月或日显示任务以条状显示自定义链接和提示信息同服务器跨站点多个任务列表内容汇总自动视图绑定动态提示部件的显示风格：月视图：显示当前月的任务,点击顶部左右箭头按钮可以查看前一月或后一月。

当前日期用红色框标明，有事件的日子底色为淡蓝色，如图表1；点击日期可以进入当日任务详图，如果要回到月视图，可以点击标题中的日期，如图表2。

图表 1图表 2周视图：显示当前星期的任务,点击顶部左右箭头按钮可以查看前一周或后一周视图。

当前日期用红色框标明，有事件的日子底色为淡蓝色如图表1，点击日期可以进入当日任务详图，如果要回到周视图，可以点击标题中的日期，如图表2。

图表 1日视图：显示当天的所有任务,点击顶部左右箭头按钮可以查看前一日或后一日视图。

有事件的日子底色为淡蓝色，点击标题中的月份可以回到该月视图，如果是从周视图进来的则回到所在周视图。

如图表3：图表 3此web部件的使用方法与属性设置：与其他web部件的做法一样，直接将虚拟服务器库中的超级日历控件web部件拖入页面的相应位置。

如下图所示：部件属性说明：日历显示控制1、显示类型：a)按月：显示当前月的所有任务b)按周：显示当前周的所有任务c)按日：显示当天的所有任务2、显示任务条是否显示任务条，不显示任务条可以节省显示空间，有任务的日子显示为淡蓝色，如图：3、显示新建按钮是否显示新建事件的链接，格式为“新建+视图名”。

如果视图内容来自多个文档库则显示多个链接。

如图：4、链接的打开窗口名称:指定视图中，新建事件和事件链接打开的窗口日历内容设置1、开始时间字段名：引用的列表中作为开始时间的字段名称，字段名称即为栏名2、结束时间字段名：引用的列表中作为结束时间的字段名称，字段名称即为栏名3、内容显示格式a)事件在任务条中的显示文字，如图：b)格式为“xxxx[字段名]xxxx”,“字段名”是列表中的字段，“xxx”为任何文字，允许使用多个字段，例如：有一任务开始于2005-7-28，结束于2005-7-29，任务名为“下周交文档”，如果内容显示格式设为“任务：[标题],开始于[开始时间]，结束时间[结束时间]”，最终显示为“任务：下周交文档,开始于2005-7-28，结束时间2005-7-29”，如图所示：c)缺省值：[标题]4、链接格式：a)事件在任务条中的显示文字的链接b)缺省值：“[listurl]/DispForm.aspx?ID=[ID]”打开该任务的浏览页面（不适用于文档库类型）c)[listurl] 专用字段，为列表所在链接5、提示内容显示格式：a)事件在任务条中的显示文字的链接的提示信息b)格式为“xxxx[字段名]xxxx”,“字段名”是列表中的字段，“xxx”为任何文字，允许使用多个字段c)缺省值：[标题]6、最大任务数量显示在视图中的最大任务数量，如果任务数量超出了数量最大值，将只显示距当前日期最近的时间范围内的任务7、每天最大任务显示行数，缺省值为10条a) 任务条在一天中最多显示的行数b)如果当天最多显示的行数不足以显示所有任务则，在还有未显示出来的日期下显示“…”链接，鼠标移上去，可以看到未显示出来的任务信息，如图：a)本参数对日视图不起作用8、指定列表名称a)指定部件的内容源是由起始站点url和最大深度设置的范围内的所有以该名称命名的所有列表b)多个名称可以用“;”分开c)可指定以某名称命名的列表根据某视图的筛选条件进行内容筛选，格式为“列表名称[视图名]”，也可以对一个列表指定多个视图，格式为“列表名称[视图1名] [视图2名] [视图3名]”，例如：“任务[我的任务] [没有完成的任务]”2、起始站点url, 空为当前站点，多目标时用“;”分割a)指定本部件的内容源所在的站点例如：http://10.3.52.104/sites/sntinfo,部件从查找指定站点及其子站所有满足最大深度及指定列表名称的列表b)指定本部件的内容源所在的列表，格式为：“站点路径#列表名称”，例如：”http://10.3.52.104/sites/sntinfo#任务”c)指定本部件的内容源所在的列表，且以指定视图的筛选条件筛选，格式为：“站点路径#列表名称[视图名]”例如：”http://10.3.52.104/sites/sntinfo#任务[我的任务] [没有完成的任务]”d)多个内容源可以用“;”分开，例如：”http://10.3.52.104/sites/sntinfo#任务[我的任务][没有完成的任务]; http://10.3.52.104/sites/sntinfo#事件; http://10.3.52.104/sites/lad”e)路径支持门户中使用的宏替换，如：i._EX_THISSITE_ii._EX_ROOTSITE_iii._EX_HOSTNAME_3、最大深度a)控制从指定站点查找子站点的最大深度b)缺省值为0。

组态王日报表制作步骤一、定义设备二、定义变量三、制作画面3.1添加画面3.2添加文本与报表3.3添加日历控件并在事件中编辑closeup插入通过控件，如图所示：选择后画到画面上，双击控件，在“常规”选项卡中为控件命名为“ADate”，点击“确定”，保存画面。

再次双击日历控件，选择“事件”选项卡，点击在“事件”选项卡中点击CloseUp事件，弹出控件事件函数编辑窗口，在函数声明中为此函数命名：CloseUp()在编辑窗口中编写脚本程序，在编写脚本程序之前在数据词典中定义字符串变量“选择日期”双击日历控件设置属性如下图程序如下：float Ayear;float Amonth;float Aday;long x;long y;long Row;long StartTime;string temp; Ayear=ADate.Year; Amonth=ADate.Month; Aday=ADate.Day;temp=StrFromInt( Ayear, 10 );if(Amonth<10)temp=temp+"-0"+StrFromInt(Amonth,10);elsetemp=temp+"-"+StrFromInt(Amonth,10);if(Aday<10)temp=temp+"-0"+StrFromInt(Aday,10);elsetemp=temp+"-"+StrFromInt(Aday,10);\\本站点\选择日期=temp;ReportSetCellString2("Report1",4,1,27,6,"");//清空单元格ReportSetCellString("Report1",2,2,temp);//填写日期StartTime=HTConvertTime(Ayear,Amonth,Aday,0,0,0);ReportSetHistData("Report1","\\本站点\IO实数1",StartTime,3600,"B4:B27");//ReportSetHistData("Report1","\\本站点\压力",StartTime,3600,"B4:B27");ReportSetHistData("Report1","\\本站点\温度",StartTime,3600,"C4:C27");ReportSetHistData("Report1","\\本站点\密度",StartTime,3600,"D4:D27");ReportSetHistData("Report1","\\本站点\电流",StartTime,3600,"E4:E27");ReportSetHistData("Report1","\\本站点\电压",StartTime,3600,"F4:F27");x=0;while(x<24){row=4+x;y=StartTime+x*3600;temp=StrFromTime(y,2);ReportSetCellString("Report1",row,1,temp);x=x+1;}添加选择日期变量如下图所示3.4添加打印和保存保存的程序如下：string filename;filename=InfoAppDir()+\\本站点\选择日期+".xls"; ReportSaveAs("Report0",filename);打印预览的程序如下ReportPrintSetup("Report0");详细设置请查看保存和打印文档四、进入运行系统运行系统结果如下图所示：。
