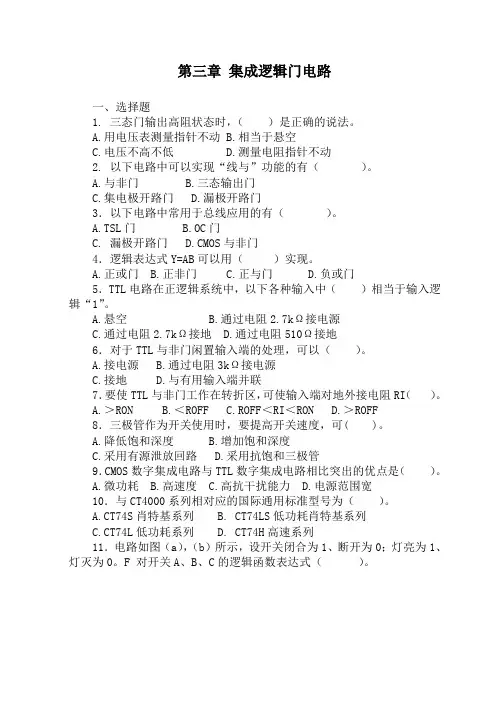

第三章集成逻辑门电路一、选择题1. 三态门输出高阻状态时，（）是正确的说法。
A.用电压表测量指针不动B.相当于悬空C.电压不高不低D.测量电阻指针不动2. 以下电路中可以实现“线与”功能的有（）。
A.与非门B.三态输出门C.集电极开路门D.漏极开路门3．以下电路中常用于总线应用的有（）。
A.TSL门B.OC门C. 漏极开路门D.CMOS与非门4．逻辑表达式Y=AB可以用（）实现。
A.正或门B.正非门C.正与门D.负或门5．TTL电路在正逻辑系统中，以下各种输入中（）相当于输入逻辑“1”。
A.悬空B.通过电阻2.7kΩ接电源C.通过电阻2.7kΩ接地D.通过电阻510Ω接地6．对于TTL与非门闲置输入端的处理，可以（）。
A.接电源B.通过电阻3kΩ接电源C.接地D.与有用输入端并联7．要使TTL与非门工作在转折区，可使输入端对地外接电阻RI（）。
A.＞RONB.＜ROFFC.ROFF＜RI＜ROND.＞ROFF8．三极管作为开关使用时，要提高开关速度，可( )。
A.降低饱和深度B.增加饱和深度C.采用有源泄放回路D.采用抗饱和三极管9．CMOS数字集成电路与TTL数字集成电路相比突出的优点是（）。
A.微功耗B.高速度C.高抗干扰能力D.电源范围宽10．与CT4000系列相对应的国际通用标准型号为（）。
A.CT74S肖特基系列B. CT74LS低功耗肖特基系列C.CT74L低功耗系列D. CT74H高速系列11．电路如图（a），（b）所示，设开关闭合为1、断开为0；灯亮为1、灯灭为0。
F 对开关A、B、C的逻辑函数表达式（）。
F1F 2(a)(b)Ａ．C AB F =1 )(2B A C F += Ｂ．C AB F =1 )(2B A C F +=Ｃ． C B A F =2 )(2B A C F += 12．某TTL 反相器的主要参数为IIH ＝20μA ；IIL ＝1.4ｍA ；IOH ＝400μA ；水IOL ＝14ｍA ，带同样的门数（ ）。
教材：数字电子技术基础（“十五”国家级规划教材） 杨志忠 卫桦林 郭顺华 编著高等教育出版社2009年7月第2版； 2010年1月 北京 第2次印刷；第三章 集成逻辑门电路练习题P112【题3.1】在图P3.1所示的电路中，发光二极管正常发光的电流范围是8mA ≤I D ≤12mA ，正向压降为2V ，TTL 与非门输出高电平U OH =3V ，输出高电平电流I OH =-300uA ，输出低电平U OL =0.3V ，输出低电平电流I OL =20mA 。
分别求出图P3.1（a ）和（b ）中电阻RL1和RL2的取值范围。
解题思路：选择限流电阻R 的原则是既保证发光二极管正常工作又要保证门的输出电流不超载。
解：（a ）、电路采用输出低电平驱动发光管；此时流过发光管的电流1CC D OL D L V V V I R −−=；根据发光管的工作条件：8mA ≤I D ≤12mA （最大电流小于门的最大输出电流I OL =20mA ），所以可以得到：1225337.5L R Ω≤≤Ω，门电路输出高电平时发光管熄灭电流为零。
（b ）、电路采用输出高电平驱动发光管；此时流过发光管的电流2CC D D OH L V V I I R −=+；根据发光管的工作条件：8mA ≤I D ≤12mA ，所以可以得到：2256.4389.6L R Ω≤≤Ω，同时门电路输出低电平时，门的最大灌入电流要小于I OL =20mA ，由此得到2 4.723520CC OL L OL V V V R I mA−≥==Ω，所以综上所述限流电阻应该为：2256.4389.6L R Ω≤≤Ω。
【3.2】、在图P3.2（a ）~（g ）所示的TTL 门电路中，已知开门电阻R ON =3K Ω，关门电阻R OFF =0.8K 。
试判断哪些门电路能正常工作？哪些门电路不能正常工作？并且写出能正常工作电路的输出逻辑函数表达式。
解题思路：了解各类门电路的逻辑功能，明白TTL 门的开门电阻R ON ≥3K Ω时相当于在输入端得到高电平“1”，关门电阻R OFF ≤0.8K Ω时相当于在输入端得到低电平“0”。

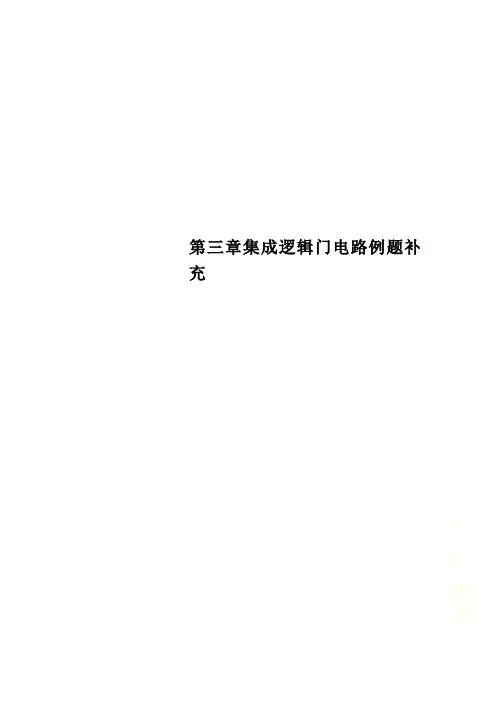

第三章集成逻辑门电路例题补充第2章 逻辑门电路2.1解题指导【例2-1】 试用74LS 系列逻辑门，驱动一只V D =1.5V ，I D =6mA 的发光二极管。
解：74LS 系列与之对应的是T4000系列。
与非门74LS00的I OL 为4mA ，不能驱动I D =6mA 的发光二极管。
集电极开路与非门74LS01的I OL 为6mA ，故可选用74LS01来驱动发光二极管，其电路如图所示。
限流电阻R 为Ω=--=--=k V V V R OL D CC 5.065.05.156【例2-2】 试分析图2-2所示电路的逻辑功能。
解：由模拟开关的功能知：当A =1时，开关接通。
传输门导通时，其导通电阻小于1k Ω，1k Ω与200k Ω电阻分压，输出电平近似为0V 。
而A =0时，开关断开，呈高阻态。
109Ω以上的电阻与200k Ω电阻分压，输出电平近似为V DD 。
V V V 020011DDF≈+=DDDD44DD599F210101021010V V V V ≈+≈⨯+=故电路实现了非逻辑功能。
【例2-3】试写出由TTL门构成的逻辑图如图2-3所示的输出F。
&≥1F ≥1AB图2-3 例2-3门电路解：由TTL门输入端悬空逻辑上认为是1可写出【例2-4】试分别写出由TTL门和CMOS 门构成的如图2-4所示逻辑图的表达式或逻辑值。
&&B F10kΩ图2-4 例2-4门电路解：由TTL门组成上面逻辑门由于10kΩ大于开门电阻R ON，所以，无论A、B为何值。
由CMOS门组成上面逻辑门由于CMOS无开门电阻和关门电阻之说，所以，。
2.2 例题补充2-1 一个电路如图2-5所示，其三极管为硅管，β=20，试求：ν1小于何值时，三极管T截止，ν1大于何值时，三极管T饱和。
解：设v BE=0V时，三极管T截止。
T截止V CCv Iv O +10VABAF=++⋅=11≡FABF=时，I B =0。
第三章集成逻辑门电路一、选择题1、三态门输出高阻状态时,( )就是正确的说法。
A、用电压表测量指针不动B、相当于悬空C、电压不高不低D、测量电阻指针不动2、以下电路中可以实现“线与”功能的有( )。
A、与非门B、三态输出门C、集电极开路门D、漏极开路门3.以下电路中常用于总线应用的有( )。
A、TSL门B、OC门C、漏极开路门D、CMOS与非门4.逻辑表达式Y=AB可以用( )实现。
A、正或门B、正非门C、正与门D、负或门5.TTL电路在正逻辑系统中,以下各种输入中( )相当于输入逻辑“1”。
A、悬空B、通过电阻2、7kΩ接电源C、通过电阻2、7kΩ接地D、通过电阻510Ω接地6.对于TTL与非门闲置输入端的处理,可以( )。
A、接电源B、通过电阻3kΩ接电源C、接地D、与有用输入端并联7.要使TTL与非门工作在转折区,可使输入端对地外接电阻RI( )。
A、＞RONB、＜ROFFC、ROFF＜RI＜ROND、＞ROFF8.三极管作为开关使用时,要提高开关速度,可( )。
A、降低饱与深度B、增加饱与深度C、采用有源泄放回路D、采用抗饱与三极管9.CMOS数字集成电路与TTL数字集成电路相比突出的优点就是( )。
A、微功耗B、高速度C、高抗干扰能力D、电源范围宽10.与CT4000系列相对应的国际通用标准型号为( )。
A、CT74S肖特基系列B、 CT74LS低功耗肖特基系列C、CT74L低功耗系列D、 CT74H高速系列11.电路如图(a),(b)所示,设开关闭合为1、断开为0;灯亮为1、灯灭为0。
F 对开关A、B、C的逻辑函数表达式( )。
F1F 2(a)(b)Ａ.C AB F =1 )(2B A C F +=Ｂ.C AB F =1 )(2B A C F +=Ｃ. C B A F =2 )(2B A C F +=12.某TTL 反相器的主要参数为IIH ＝20μA;IIL ＝1、4ｍA;IOH ＝400μA;水IOL ＝14ｍA,带同样的门数( )。
