教材：数字电子技术基础（“十五”国家级规划教材） 杨志忠 卫桦林 郭顺华 编著高等教育出版社2009年7月第2版； 2010年1月 北京 第2次印刷；第三章 集成逻辑门电路练习题P112【题3.1】在图P3.1所示的电路中，发光二极管正常发光的电流范围是8mA ≤I D ≤12mA ，正向压降为2V ，TTL 与非门输出高电平U OH =3V ，输出高电平电流I OH =-300uA ，输出低电平U OL =0.3V ，输出低电平电流I OL =20mA 。
分别求出图P3.1（a ）和（b ）中电阻RL1和RL2的取值范围。
解题思路：选择限流电阻R 的原则是既保证发光二极管正常工作又要保证门的输出电流不超载。
解：（a ）、电路采用输出低电平驱动发光管；此时流过发光管的电流1CC D OL D L V V V I R −−=；根据发光管的工作条件：8mA ≤I D ≤12mA （最大电流小于门的最大输出电流I OL =20mA ），所以可以得到：1225337.5L R Ω≤≤Ω，门电路输出高电平时发光管熄灭电流为零。
（b ）、电路采用输出高电平驱动发光管；此时流过发光管的电流2CC D D OH L V V I I R −=+；根据发光管的工作条件：8mA ≤I D ≤12mA ，所以可以得到：2256.4389.6L R Ω≤≤Ω，同时门电路输出低电平时，门的最大灌入电流要小于I OL =20mA ，由此得到2 4.723520CC OL L OL V V V R I mA−≥==Ω，所以综上所述限流电阻应该为：2256.4389.6L R Ω≤≤Ω。
【3.2】、在图P3.2（a ）~（g ）所示的TTL 门电路中，已知开门电阻R ON =3K Ω，关门电阻R OFF =0.8K 。
试判断哪些门电路能正常工作？哪些门电路不能正常工作？并且写出能正常工作电路的输出逻辑函数表达式。
解题思路：了解各类门电路的逻辑功能，明白TTL 门的开门电阻R ON ≥3K Ω时相当于在输入端得到高电平“1”，关门电阻R OFF ≤0.8K Ω时相当于在输入端得到低电平“0”。

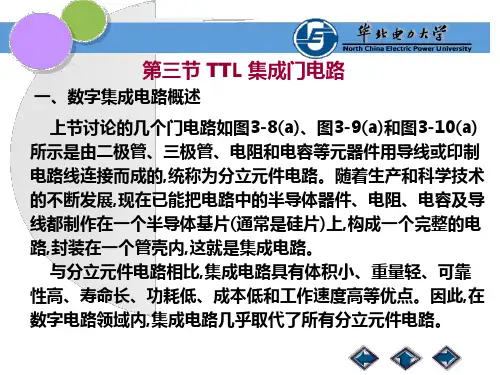

第3章逻辑门电路3.1 概述逻辑门电路:用以实现基本和常用逻辑运算的电子电路。
简称门电路.用逻辑1和0 分别来表示电子电路中的高、低电平的逻辑赋值方式，称为正逻辑,目前在数字技术中，大都采用正逻辑工作；若用低、高电平来表示，则称为负逻辑。
本课程采用正逻辑。
获得高、低电平的基本方法：利用半导体开关元件的导通、截止（即开、关）两种工作状态.在数字集成电路的发展过程中，同时存在着两种类型器件的发展。
一种是由三极管组成的双极型集成电路,例如晶体管-晶体管逻辑电路（简称TTL电路）及射极耦合逻辑电路（简称ECL电路）.另一种是由MOS管组成的单极型集成电路，例如N-MOS逻辑电路和互补MOS(简称COMS）逻辑电路。
3。
2 分立元件门电路3。
3.1二极管的开关特性3.2.2三极管的开关特性NPN型三极管截止、放大、饱和3种工作状态的特点工作状态截止放大饱和条件i B＝0 0＜i B＜I BS i B＞I BS工作特点偏置情况发射结反偏集电结反偏u BE〈0，u BC〈0发射结正偏集电结反偏u BE>0，u BC〈0发射结正偏集电结正偏u BE〉0，u BC〉集电极电流i C＝0 i C＝βi B i C＝I CSce间电压u CE＝V CC u CE＝V CC－i C R cu CE＝U CES＝0.3Vce间等效电阻很大，相当开关断开可变很小，相当开关闭合3.2。
3二极管门电路1、二极管与门2、二极管或门u A u B u Y D1D20V 0V 0V 5V 5V 0V 5V 5V0V4。
3V4。
3V4.3V截止截止截止导通导通截止导通导通3。
2.4三极管非门3。
2。
5组合逻辑门电路1、与非门电路2、或非门电路3.3 集成逻辑门电路一、TTL与非门1、电路结构(1）抗饱和三极管作用：使三极管工作在浅饱和状态。
因为三极管饱和越深，其工作速度越慢，为了提高工作速度，需要采用抗饱和三极管。
构成:在普通三极管的基极B和集电极C之间并接了一个肖特基二极管(简称SBD）。
《电子技术基础与技能》教案-集成逻辑门电路第一章：集成逻辑门电路概述教学目标：1. 理解集成逻辑门电路的概念和分类。
2. 掌握集成逻辑门电路的基本原理和特性。
3. 能够分析集成逻辑门电路的应用和实际意义。
教学内容：1. 集成逻辑门电路的概念和分类。
2. 集成逻辑门电路的基本原理和特性。
3. 集成逻辑门电路的应用和实际意义。
教学方法：1. 采用讲授法，讲解集成逻辑门电路的概念、分类、原理和特性。
2. 通过举例和实际案例，分析集成逻辑门电路的应用和实际意义。
3. 引导学生进行思考和讨论，提高对集成逻辑门电路的理解和认识。
教学评估：1. 进行课堂问答，检查学生对集成逻辑门电路概念和分类的理解。
2. 布置课后习题，巩固学生对集成逻辑门电路原理和特性的掌握。
3. 组织小组讨论，评估学生对集成逻辑门电路应用和实际意义的理解。
第二章：与门（AND Gate）教学目标：1. 理解与门的概念和功能。
2. 掌握与门的真值表和逻辑表达式。
3. 能够分析与门的应用和实际意义。
教学内容：1. 与门的概念和功能。
2. 与门的真值表和逻辑表达式。
3. 与门的应用和实际意义。
教学方法：1. 采用讲授法，讲解与门的概念和功能。
2. 通过举例和实际案例，分析与门的应用和实际意义。
3. 引导学生进行思考和讨论，提高对与门的真值表和逻辑表达式的理解。
教学评估：1. 进行课堂问答，检查学生对与门概念和功能的理解。
2. 布置课后习题，巩固学生对与门的真值表和逻辑表达式的掌握。
3. 组织小组讨论，评估学生对与门应用和实际意义的理解。
第三章：或门（OR Gate）教学目标：1. 理解或门的概念和功能。
2. 掌握或门的真值表和逻辑表达式。
3. 能够分析或门的应用和实际意义。
教学内容：1. 或门的概念和功能。
2. 或门的真值表和逻辑表达式。
3. 或门的应用和实际意义。
教学方法：1. 采用讲授法，讲解或门的概念和功能。
2. 通过举例和实际案例，分析或门的应用和实际意义。
第一章 数制与编码1、二、八、十、十六进制数的构成特点及相互转换；二转BCD ：二B 到十D 到BCD ，二B 到十六H ，二B 到八O2、有符号数的编码；代码的最高位为符号位，1为负，0为正3、各种进制如何用BCD 码表示；4、有权码和无权码有哪些？BCD 码的分类：有权码：8421,5421,2421 无权码：余3码，BCD Gray 码 例：1、〔1100110〕B =〔0001 0000 0010〕8421BCD =〔102〕D =〔 66 〕H =〔146〕O〔178〕10=〔10110010〕2=〔0001 0111 1000 〕8421BCD =〔B2 〕16=〔 262〕8 2、将数1101.11B 转换为十六进制数为〔 A 〕A. D.C HB. 15.3HC. 12.E HD. 21.3H 3、在以下一组数中，最大数是〔 A 〕。
A.(258)D1 0000 0010B.(100000001 )B 257C.(103)H 0001 0000 0011259D.(001001010111 )8421BCD 2574、假设用8位字长来表示，〔-62〕D =( 1011 1110)原5、属于无权码的是〔B 〕A.8421 码B.余3 码 和 BCD Gray 的码C.2421 码D.自然二进制码 6、BCD 码是一种人为选定的0～9十个数字的代码，可以有许多种。
〔√〕 第二章 逻辑代数根底1、根本逻辑运算和复合逻辑运算的运算规律、逻辑符号；F=AB 与 逻辑乘 F=A+B 或 逻辑加F=A 非 逻辑反2、逻辑代数的根本定律及三个规则；3、逻辑函数表达式、逻辑图、真值表及相互转换；4、最小项、最大项的性质；5、公式法化简；卡诺图法化简〔有约束的和无约束的〕。
例：1、一个班级中有四个班委委员，如果要开班委会，必须这四个班委委员全部同意才能召开，其逻辑关系属于〔 A 〕逻辑关系。
A 、与B 、或C 、非 2、数字电路中使用的数制是〔 A 〕。
第一章绪论一、填空题1、根据集成度的不同，数字集成电路分位以下四类：小规模集成电路、中规模集成电路、大规模集成电路、超大规模集成电路。
2、二进制数是以2为基数的计数体制，十六体制数是以16为基数的计数体制。
3、二进制数只有0和1两个数码，其计数的基数是2，加法运算的进位规则为逢二进一。
4、十进制数转换为二进制数的方法是：整数部分用除2取余法，小数部分用乘2取整法，十进制数23.75对应的二进制数为10111.11。
5、二进制数转换为十进制数的方法是各位加权系数之和，二进制数10110011对应的十进制数为179。
6、用8421BCD码表示十进制时，则每位十进制数可用四位二进制代码表示，其位权值从高位到低位依次为8、4、2、1。
7、十进制数25的二进制数是11001，其对应的8421BCD码是00100101。
8、负数补码和反码的关系式是：补码=反码+1。
9、二进制数+1100101的原码为01100101，反码为01100101，补码为01100101。
-1100101的原码为11100101，反码为10011010，补码为10011011。
10、负数-35的二进制数是-100011，反码是1011100，补码是1011101。
二、判断题1、二进制数有0~9是个数码，进位关系为逢十进一。
（）2、格雷码为无权码，8421BCD码为有权码。
（√）3、一个n位的二进制数，最高位的权值是2^n+1。
（√）4、十进制数证书转换为二进制数的方法是采用“除2取余法”。
（√）5、二进制数转换为十进制数的方法是各位加权系之和。
（√）6、对于二进制数负数，补码和反码相同。
（）7、有时也将模拟电路称为逻辑电路。
（）8、对于二进制数正数，原码、反码和补码都相同。
（√）9、十进制数45的8421BCD码是101101。
（）10、余3BCD码是用3位二进制数表示一位十进制数。
（）三、选择题1、在二进制技术系统中，每个变量的取值为（A）A、0和1B、0~7C、0~10D、0~F2、二进制权值为（B ）A、10的幂B、2的幂C、8的幂D、16的幂3、连续变化的量称为（B ）A、数字量B、模拟量C、二进制量D、16进制量4、十进制数386的8421BCD码为（B）A、0011 0111 0110B、0011 1000 0110C、1000 1000 0110D、0100 1000 01105、在下列数中，不是余3BCD码的是（C ）A、1011B、0111C、0010D、10016、十进制数的权值为（D ）A、2的幂B、8的幂C、16的幂D、10的幂7、负二进制数的补码等于（D ）A、原码B、反码C、原码加1D、反码加18、算术运算的基础是 （ A ）A 、加法运算B 、减法运算C 、乘法运算D 、除法运算9、二进制数-1011的补码是 （ D ）A 、00100B 、00101C 、10100D 、1010110、二进制数最高有效位（MSB ）的含义是 （ A ）A 、最大权值B 、最小权值C 、主要有效位D 、中间权值第二章 逻辑代数基础一、填空题1、逻辑代数中三种最基本的逻辑运算是与运算、或运算、非运算。
第三章集成逻辑门电路一、选择题1、三态门输出高阻状态时,( )就是正确的说法。
A、用电压表测量指针不动B、相当于悬空C、电压不高不低D、测量电阻指针不动2、以下电路中可以实现“线与”功能的有( )。
A、与非门B、三态输出门C、集电极开路门D、漏极开路门3.以下电路中常用于总线应用的有( )。
A、TSL门B、OC门C、漏极开路门D、CMOS与非门4.逻辑表达式Y=AB可以用( )实现。
A、正或门B、正非门C、正与门D、负或门5.TTL电路在正逻辑系统中,以下各种输入中( )相当于输入逻辑“1”。
A、悬空B、通过电阻2、7kΩ接电源C、通过电阻2、7kΩ接地D、通过电阻510Ω接地6.对于TTL与非门闲置输入端的处理,可以( )。
A、接电源B、通过电阻3kΩ接电源C、接地D、与有用输入端并联7.要使TTL与非门工作在转折区,可使输入端对地外接电阻RI( )。
A、＞RONB、＜ROFFC、ROFF＜RI＜ROND、＞ROFF8.三极管作为开关使用时,要提高开关速度,可( )。
A、降低饱与深度B、增加饱与深度C、采用有源泄放回路D、采用抗饱与三极管9.CMOS数字集成电路与TTL数字集成电路相比突出的优点就是( )。
A、微功耗B、高速度C、高抗干扰能力D、电源范围宽10.与CT4000系列相对应的国际通用标准型号为( )。
A、CT74S肖特基系列B、 CT74LS低功耗肖特基系列C、CT74L低功耗系列D、 CT74H高速系列11.电路如图(a),(b)所示,设开关闭合为1、断开为0;灯亮为1、灯灭为0。
F 对开关A、B、C的逻辑函数表达式( )。
F1F 2(a)(b)Ａ.C AB F =1 )(2B A C F +=Ｂ.C AB F =1 )(2B A C F +=Ｃ. C B A F =2 )(2B A C F +=12.某TTL 反相器的主要参数为IIH ＝20μA;IIL ＝1、4ｍA;IOH ＝400μA;水IOL ＝14ｍA,带同样的门数( )。
