基本组态放大器的直流通路和交流通路的画法

除去信号的输入、输出端。

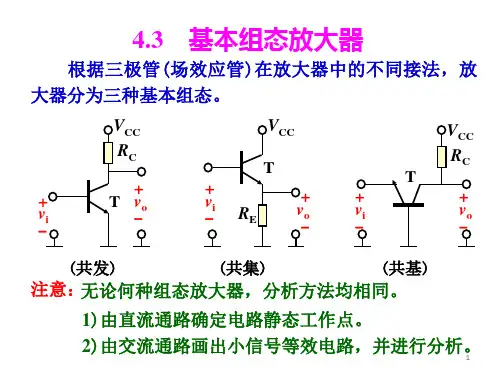

另一端就是共极三极管基本放大电路的三种组态组态一：共射电路组态二：共集电极电路共集电极组态基本放大电路如图所示。

(1)直流分析(2)交流分析放大倍数／输入电阻／输出电阻组态三：共基极放大电路共基组态放大电路如图交流、直流通路微变等效电路共基极组态基本放大电路的微变等效电路性能指标三种组态电路比较放大电路的三种基本组态2．6．1共集电极放大电路上图（a）是一个共集组态的单管放大电路，由上图（b）的等效电路可以看出，输入信号与输出信号的公共端是三极管的集电极，所以属于共集组态。

又由于输出信号从发射极引出，因此这种电路也称为射极输出器。

下面对共集电极放大电路进行静态和动态分析。

一、静态工作点根据上图（a）电路的基极回路可求得静态基极电流为(2.6.1)二、电流放大倍数由上图（b）的等效电路可知Ai= - (1+β) (2.6.4)三、电压放大倍数由上图（a）可得Re’=Re//RL由式（2．6．4）和（2．6．5）可知，共集电极放大电路的电流放大倍数大于1，但电压放大倍数恒小于1，而接近于1，且输出电压与输入电压同相，所以又称为射极跟随器。

四、输入电阻由图2．6．1（b）可得Ri=rbe+(1+β)Re’由上式可见，射极输出器的输入电阻等于rbe和（1＋β）R、e相串连，因此输入电阻大大提高了。

由上式可见，发射极回路中的电阻R、e折合到基极回路，需乘（1＋β）倍。

五、输出电阻在上图（b）中，当输出端外加电压U。

，而US=0时，如暂不考虑Re的作用，可得下图。

由图可得由上式可知，射极输出器的输出电阻等于基极回路的总电阻（）除以（1＋β），因此输出电阻很低，故带负载能力比较强。

由上式也可见，基极回路的电阻折合到发射极，需除以（1＋β）。

2．6．2共基极放大电路上图（a）是共基极放大电路的原理性电路图。

由图可见，发射极电源VEE的极性保证三极管的发射结正向偏置，集电极电源VCC的极性保证集电结反向偏置，从而可以使三极管工作在放大区，因输入信号与输出信号的公共端是基极，因此属于共基组态。

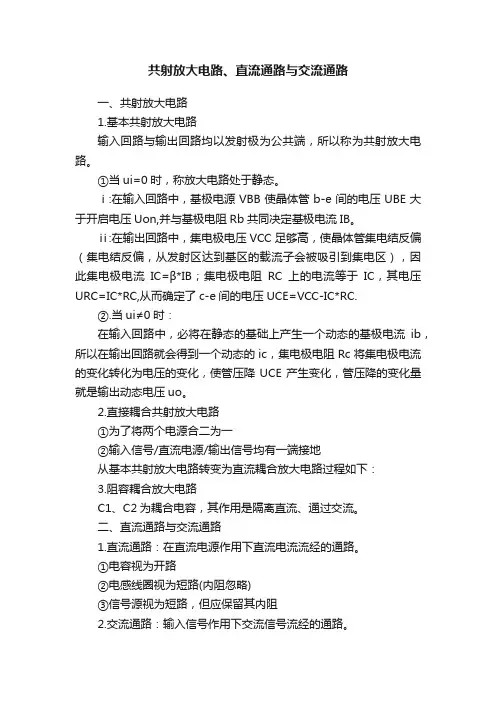

共射放大电路、直流通路与交流通路一、共射放大电路1.基本共射放大电路输入回路与输出回路均以发射极为公共端，所以称为共射放大电路。

①当ui=0时，称放大电路处于静态。

ⅰ:在输入回路中，基极电源VBB使晶体管b-e间的电压UBE大于开启电压Uon,并与基极电阻Rb共同决定基极电流IB。

ⅱ:在输出回路中，集电极电压VCC足够高，使晶体管集电结反偏（集电结反偏，从发射区达到基区的载流子会被吸引到集电区），因此集电极电流IC=β*IB；集电极电阻RC上的电流等于IC，其电压URC=IC*RC,从而确定了c-e间的电压UCE=VCC-IC*RC.②.当ui≠0时：在输入回路中，必将在静态的基础上产生一个动态的基极电流ib，所以在输出回路就会得到一个动态的ic，集电极电阻Rc将集电极电流的变化转化为电压的变化，使管压降UCE产生变化，管压降的变化量就是输出动态电压uo。

2.直接耦合共射放大电路①为了将两个电源合二为一②输入信号/直流电源/输出信号均有一端接地从基本共射放大电路转变为直流耦合放大电路过程如下：3.阻容耦合放大电路C1、C2为耦合电容，其作用是隔离直流、通过交流。

二、直流通路与交流通路1.直流通路：在直流电源作用下直流电流流经的通路。

①电容视为开路②电感线圈视为短路(内阻忽略)③信号源视为短路，但应保留其内阻2.交流通路：输入信号作用下交流信号流经的通路。

①容量大的电容视为短路②无内阻直流电源视为短路(电压为零，接地)3.基本放大电路的直流通路与交流通路①基本放大电路的直流通路根据基本放大电路直流通路可以得到静态工作点表达式②基本放大电路的交流通路4.直接耦合共射放大电路的直流通路与交流通路①直接耦合放大电路的直流通路②直接耦合电路的交流通路5.阻容耦合共射放大电路的直流通路与交流通路①阻容耦合共射放大电路的直流通路根据阻容耦合放大电路直流通路可以得到静态工作点表达式②阻容耦合共射放大电路的交流通路。

除去信号的输入、输出端。

另一端就是共极三极管基本放大电路的三种组态组态一：共射电路组态二：共集电极电路共集电极组态基本放大电路如图所示(1)直流分析/『W B厂心訓【血斗⑴的』"叱亡―厶傀_ '忧_Wn流通路R产隔川4交流通路,(2)交流分析渤呼筲帥由淬迴園b2h放大倍数/输入电阻/输出电阻① 中Ifi 电压放人倍数 芜賽（1+处;碍"（1 + 0）化比较匸£和CU 组态放大电瞎的电压放大倍数公式.它们的分r 足"乘以输岀电极对地妁址漩这效负载屯 阻.分母都是三极管基极对地的交流输入电阻。

② 输入电阻尽"Ke 十（”®用L ）］③ 输出电阳 将綸入信号 垣路，负载开 路异那 ，信 巧源短路，内阻 保留〃總=叫g 十码）,R\ =尺〃鹉"甩 氏=［（1M ）1* A 肛+心沪（底爪）共基组态放大电路如图生广冻*舟+玮广幷（1+”）P 先企） 死乩电苗电蹦组态三：共基极放大电路微变等效电路共基极组态基本放大电路的微变等效电路I「1仁矶o —1 +]&比tO■1—►b—性能指标① 电压放大倍数 弟=!&//&=十色型$he② 输入电限 R.=曲 jfe= 1 1L+0 % 1 协③ 输出电阻R 严氐交流、直流通路空流通路;三种组态电路比较■共射电路；电压和电流放大倍数均大，输入输岀电压相位相反，输岀输出电阻适中°常用于电压放大.・共集电路二电压放大倍数是小于且扌妾近于1的正数，具有电压跟随特点I输入电阳大’输岀电阻小.常作为电路的输入和输出级乜■共基电弟匕放大倍数同共射电路.输入电阻小，频率特性好.帘用作宽带庶大器口放大电路的三种基本组态2. 6. 1共集电极放大电路上图（a）是一个共集组态的单管放大电路，由上图（b）的等效电路可以看出，输入信号与输出信号的公共端是三极管的集电极，所以属于共集组态。

3.2 三种基本组态放大电路掌握三极管三种组态放大电路的工作原理； 会对放大电路的主要性能指标进行分析；了解场效应管放大电路的工作原理。

一、共发射极放大电路（一）电路的组成直流电源V CC 通过R B1、R B2、R C 、R E 使三极管获得合适的偏置，为三极管的放大作用提供必要的条件， R B1、R B2称为基极偏置电阻，R E 称为发射极电阻，R C 称为集电极负载电阻，利用R C 的降压作用，将三极管 集电极电流的变化转换成集电极电压的变化，从而实现信号的电压放大。

与R E 并联的电容C E ，称为发射极 旁路电容，用以短路交流，使R E 对放大电路的电压放大倍数不产生影响，故要求它对信号频率的容抗越小 越好，因此，在低频放大电路中ＣＥ通常也采用电解电容器。

（二）直流分析断开放大电路中的所有电容，即得到直流通路，如下图所示，此电路又称为分压偏置式工作点 稳定直 电流通路。

电路工作要求：I 1≥ (5 ~ 10)I BQ ，U BQ ≥ (5 ~ 10)U BE Q求静态工作点Q：方法1.估算稳定Q点的原理：方法2.利用戴维宁定理求IBQ（三）性能指标分析将放大电路中的C1、C2、CE短路，电源VCC短路，得到交流通路，然后将三极管用H参数小信号电路模型代入，便得到放大电路小信号电路模型如下图所示。

E1.电压放大倍数2.输入电阻二、共集电极放大电路(射极输出器、射极跟随器) （二）性能指标分析1.电压放大倍数2.输入电阻R 'L = R E // R L3.输出电阻共集电极电路特点 共集电极电路用途 1.U o 与U i 同相，具有电压跟随作用 1.高阻抗输入级 2.无电压放大作用 A u <1 2. 低阻抗输出级 3.输入电阻高；输出电阻低 3.中间隔离级例题2.电路如图所示，已知三极管的β=120，R B = 300 k Ω，r 'bb = 200 Ω，U BEQ = 0.7 V R E = R L = R s = 1 k Ω，V CC = 12V 。

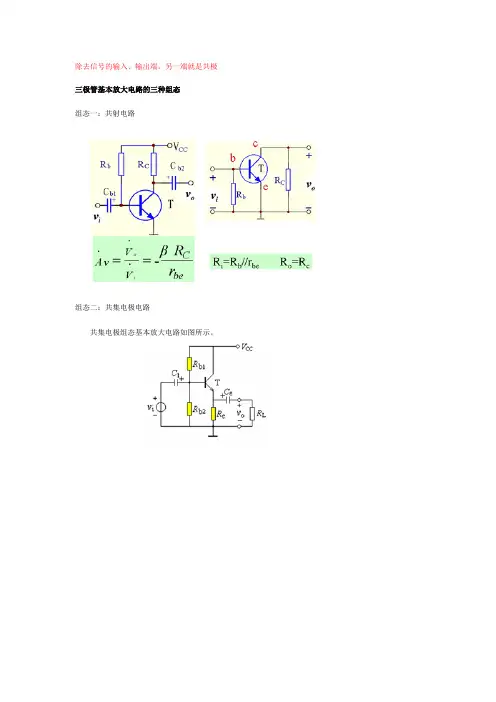

三极管基本放大电路的三种组态Prepared on 24 November 2020除去信号的输入、输出端。

另一端就是共极三极管基本放大电路的三种组态组态一：共射电路组态二：共集电极电路共集电极组态基本放大电路如图所示。

(1)直流分析(2)交流分析放大倍数／输入电阻／输出电阻组态三：共基极放大电路共基组态放大电路如图交流、直流通路微变等效电路共基极组态基本放大电路的微变等效电路性能指标三种组态电路比较放大电路的三种基本组态2．6．1共集电极放大电路上图（a）是一个共集组态的单管放大电路，由上图（b）的等效电路可以看出，输入信号与输出信号的公共端是三极管的集电极，所以属于共集组态。

又由于输出信号从发射极引出，因此这种电路也称为射极输出器。

下面对共集电极放大电路进行静态和动态分析。

一、静态工作点根据上图（a）电路的基极回路可求得静态基极电流为二、电流放大倍数由上图（b）的等效电路可知三、电压放大倍数由上图（a）可得Re’=Re//RL由式（2．6．4）和（2．6．5）可知，共集电极放大电路的电流放大倍数大于1，但电压放大倍数恒小于1，而接近于1，且输出电压与输入电压同相，所以又称为射极跟随器。

四、输入电阻由图2．6．1（b）可得Ri=rbe+(1+β)Re’由上式可见，射极输出器的输入电阻等于rbe和（1＋β）R、e相串连，因此输入电阻大大提高了。

由上式可见，发射极回路中的电阻R、e折合到基极回路，需乘（1＋β）倍。

五、输出电阻在上图（b）中，当输出端外加电压U。

，而US=0时，如暂不考虑Re的作用，可得下图。

由图可得由上式可知，射极输出器的输出电阻等于基极回路的总电阻（）除以（1＋β），因此输出电阻很低，故带负载能力比较强。

由上式也可见，基极回路的电阻折合到发射极，需除以（1＋β）。

2．6．2共基极放大电路上图（a）是共基极放大电路的原理性电路图。

由图可见，发射极电源VEE的极性保证三极管的发射结正向偏置，集电极电源VCC的极性保证集电结反向偏置，从而可以使三极管工作在放大区，因输入信号与输出信号的公共端是基极，因此属于共基组态。

一、复习引入复习基本共射极放大电路的结构及各元件的名称和作用。

二、新授（一）基本共射极放大电路分析（1）基本共射极放大电路的静态工作点无输入信号（u i=0）时电路的状态称为静态，只有直流电源U cc加在电路上，三极管各极电流和各极之间的电压都是直流量，分别用I B、I C、U BE、U CE表示，它们对应着三极管输入输出特性曲线上的一个固定点，习惯上称它们为静态工作点，简称Q点。

I B、I C、U BE、U CE通常表示为I BQ、I CQ、U BEQ 和U CEQ。

(a)共射放大电路 (b)直流通路图1 共射基本放大电路及其直流通路静态值既然是直流，故可用交流放大电路的直流通路来分析计算。

在如图1（b）所示共射基本电路的直流通路中，由+U cc —R b—b极—e极—地可得:一般U CC>U BEE，则I BQ=（U CC-U BEQ）/R b≈U CC/R b当U CC和R b选定后，偏流I B即为固定值，所以共射极基本电路又称为固定偏流电路。

如果三极管工作在放大区，且忽略I CEO，则I CQ≈βI BQ由+U cc—R c b极—c极—e极—地可得U CEQ=U CC=I CQ R C如果按上式算得值小于0.3V，说明三极管已处于或接近饱和状态，I CQ将不再与I BQ成β倍关系。

此时I CQ称为集电极饱和电流I CS，集电极与发射极间电压称为饱和电压U CES。

U CES值很小，硅管取0.3V。

可由下式求得I CS =(U CC-U CES)/R C一般情况下，U cc>U CESI CS≈U CC/R C（2）微变等效电路分析法共射基本放大电路的微变等效电路，如图2所示。

从图中可以看出，输入电阻R i为R b与r be的并联值，所图2 R i基本共射电路的微变等效电路R i=R b//r be≈r be当us被短路时，i b=0,i c=0，从输出端看进去，只有电阻Rc，所以输出电阻为R0=R C从图2中输入回路可以看出U i=i b r be令RL′=RC//RL，其输出电压为U O=-i c(R C//R L)=-i c R L′=-βi b R L′因此，电压放大倍数为A u=u o/u i=-iβR L/r be式中，负号表示U0志u r相位相反。
