模拟电路第二章课后习题答案汇编

习题二2-1 试分析图P2-1所示电路中，哪些可以正常地放大交流信号，哪些不能？并说明理由。

图P2-1 题2-1图 解：（a ） 不可以，因为没有R B ,交流时直流电源相当于短路，交流信号也短路；同时，没有R B ，则E C 直接加载在U BE 两端，三极管易被击穿。

（b ） 不可以，交流时直流电源U BB 相当于短路，交流信号也短路。

（c ） 可以，U CC 、R B 和R C 可以使发射结正偏，集电结反偏。

（d ） 不可以，发射结零偏置。

2-2 放大电路如图P2-2所示，图（b ）是晶体管的输出特性曲线，设u BE =0.6V ，试用图解法求I CQ 和U CEQ 以及输出电压的动态范围。

图P2-2 题2-2图解：2-3 放大电路如图P2-2所示，若晶体管β=50，00≈CB I ，试计算：（1）I CQ 和U CEQ ；（2）令R B =470K Ω，其它条件不变，重求I CQ和UCEQ ；（3）令R C =5.1K Ω，其它条件同（1），重求I CQ 和U CEQ 。

解：先得到直流通路，见题2-3 直流通路图 (1) ：A K R U E IB BEC BQ μ2.293900612=-=-=VR I E U mAI I I C CQ C CEQ BQ BQ CQ18.7103.31046.11246.15033=⨯⨯⨯-=⨯-====-β(2)若K R B 470=,则I 题2-2 图解法结果VR I E U mAI I A KI C CQ C CEQ BQ CQBQ 01.8103.31021.11221.12.244706.01233=⨯⨯⨯-=-====-=-βμ(3)若K R C 1.5=,则VU mAI AI CEQ CQ BQ 55.4101.51046.11246.12.2933=⨯⨯⨯-===-μ2-4放大电路如图P2-3所示，设U BE =0.6V ，00≈CB I ，U CES =0.3V ，试计算I CQ 和U CEQ ，再求其输出动态范围。

第二章 习题解答2-1 电话线路上的直流电压约为50V ，用于电话机通话时的直流电源。

话机内部电路对电压有极性的要求。

话机电路中有一个导向电路，如题2-1图所示。

外线与话机引线相接时不必考虑电压极性。

试说明其工作原理。

答：当外线与话机引线相接时，如果话机引线的上端接正、下端接负，则电源正端经过D 1，话机内的其他电路、D 4到电源负端，形成电流回路，此时二极管D 1、D 4正向导通，D 2、D 3截止。

如果话机引线的下端接正、上端接负，则电源正端经过D 2、话机内的其他电路、D 3到电源负端，形成电流回路。

由此或见，无论话机引线的上端接正还是下端接正，对于话机内的其他电路来说都符合对电压极性的要求，这就是导向电路所起的作用。

2-2 已知硅和锗PN 结的反向饱和电流分别为10-14A 和10-8A 。

若外加电压为0.25V 、0.45V 、0.65V 时，试求室温下各电流I ，并指出电压增加0.2V 时，电流增加的倍数。

解：根据式（1-2-4） ()1/-=T v v S e I I ，室温时mV V T 26≈对于硅PN 结：A I S 1410-=，则外加电压V0.25V 0.45V 0.65V TV V e/I14993.7A 10105.1-⨯3285 7556 AA μ33.0103.37=⨯-7.20×1010mAA72.0102.74=⨯-电压增加0.2V 时电流增加的倍数为倍219126/20026/2.0≈=mV mv mV V e e对于锗PN 结，A I S 810-=，则 外加电压V0.25V 0.45V 0.65V T V V e /14993.73285 7556 7.20×1010ImAA15.0105.14=⨯-A 33.0A 2102.7⨯电压增加0.2V 时电流同样增加2191倍。

2-3 在室温时锗二极管和硅二极管的反向饱和电流分别为1μA 和0.5pA ，若两个二极管均通过1mA 正向电流，试求它们的管压降分别为多少。

第1章习题答案1. 判断题：在问题的后面括号中打√或×。

（1）当模拟电路的输入有微小的变化时必然输出端也会有变化。

（√）（2）当模拟电路的输出有微小的变化时必然输入端也会有变化。

（×）（3）线性电路一定是模拟电路。

（√）（4）模拟电路一定是线性电路。

（×）（5）放大器一定是线性电路。

（√）（6）线性电路一定是放大器。

（×）（7）放大器是有源的线性网络。

（√）（8）放大器的增益有可能有不同的量纲。

（√）（9）放大器的零点是指放大器输出为0。

（×）（10）放大器的增益一定是大于1的。

（×）2 填空题：（1）放大器输入为10mV电压信号，输出为100mA电流信号，增益是10S。

（2）放大器输入为10mA电流信号，输出为10V电压信号，增益是1KΩ。

（3）放大器输入为10V电压信号，输出为100mV电压信号，增益是0.01 。

（4）在输入信号为电压源的情况下，放大器的输入阻抗越大越好。

（5）在负载要求为恒压输出的情况下，放大器的输出阻抗越大越好。

（6）在输入信号为电流源的情况下，放大器的输入阻抗越小越好。

（7）在负载要求为恒流输出的情况下，放大器的输出阻抗越小越好。

（8）某放大器的零点是1V，零漂是+20PPM，当温度升高10℃时，零点是 1.0002V 。

（9）某放大器可输出的标准正弦波有效值是10V，其最大不失真正电压输出+U OM是14V，最大不失真负电压输出-U OM是-14V 。

（10）某放大器在输入频率0~200KHZ的范围内，增益是100V/V，在频率增加到250KHZ时增益变成约70V/V，该放大器的下限截止频率f L是0HZ，上限截止频率f H是250KHZ，通频带f BW是250KHZ。

3. 现有：电压信号源1个，电压型放大器1个，1K电阻1个，万用表1个。

如通过实验法求信号源的内阻、放大器的输入阻抗及输出阻抗，请写出实验步骤。

习题2-5 设图中的三极管β =100，U BEQ =0.6V ，V CC =12 V ，R C =3 k Ω，R b =120 k Ω。

求静态工作点处的I BQ I CQ 和U CEQ 值。

习题2-15 设图中三极管的β =100，U BEQ =0.6V ，V CC =10V ，R C =3 k Ω，Rb b’=100 Ω。

V CC =10V ,，R C =3 k Ω，Re=1.8 k Ω，RF=200Ω，Rb1=33 k Ω，Rb2=100 k Ω，RL=3 k Ω C1，C2和Ce 足够大。

①求静态工作点②画微变等效电路如图(3)求Oiu U A U =；(4)设Rs =4 k Ω，求osus U A U =(5)求o i R R 和① 2.48,0.94, 5.3E U I I mA U =≈=≈BQCQ Q CEQ V V②微变等效电路如图③be 2.9r ≈ k Ω，Lbe = 6.5(1)u FR A r R ββ'-≈-++(4)12i r ≈ k Ω，= 4.9ius u i sr A A r R -≈-+(5) R i ≈12 k Ω，R o ≈3 k Ω习题2-17 画出如图放大电路的微变等效电路，写出计算电压放大倍O1O2i iU U U U 和数的表达式，并画出当c e RR =时的两个输出电压o1o1U U 和的波形（与正弦波i U 相对应）。

微变等效电路如下图解O1i be (1)ceU R U r R ββ=-++e c O1O2O1O2R u u R U U =≈当时，，和的波形如下图ebe e *02*)1(1R r R U U Au iββ+++==）（习题2-21在下图所示的放大电路已知V DD = 30V，R d = 15 kΩ，R d =1 kΩ，R g=20 MΩ，R1=30kΩ，R2=200kΩ，R L= 1 MΩ，A和输入和输出的电阻Ri，R o场效应试估算电压放大倍数u管g m=1.5mS。

第二章电路的基本分析方法2.1 求题2.1图所示电路的等效电阻。

解：标出电路中的各结点，电路可重画如下：(b)(a)(c)(d)6Ω7Ω3Ωa aabbbddcb(a)(d)(c)(b)6Ωb4Ω（a ）图 R ab =8+3||[3+4||（7+5）]=8+3||（3+3）=8+2=10Ω（b ）图 R ab =7||(4||4+10||10)=7||7=3.5Ω（c ）图 R ab =5||[4||4+6||(6||6+5)]=5||(2+6||8)=5||(2+3.43)=2.6Ω（d ）图 R ab =3||(4||4+4)=3||6=2Ω（串联的3Ω与6Ω电阻被导线短路）2.2 用电阻的丫-△的等效变换求题2.2图所示电路的等效电阻。

解：为方便求解，将a 图中3个6Ω电阻和b 图中3个2Ω电阻进行等效变换，3个三角形连接的6Ω电阻与3个星形连接的2Ω电阻之间可进行等效变换，变换后电路如图所示。

（a ）R ab =2+(2+3)||(2+3)=4.5Ω（b ） R ab =6||(3||6+3||6)=6||4=2.4Ω2.3 将题2.3图所示电路化成等效电流源电路。

baba(b)(a)题2.2图(b)(a)题2.3图b abΩ(b)解：（a ）两电源相串联，先将电流源变换成电压源，再将两串联的电压源变换成一个电压源，最后再变换成电流源；等效电路为（b ）图中与12V 恒压源并联的6Ω电阻可除去（断开），与5A 恒流源串联的9V 电压源亦可除去（短接）。

两电源相并联，先将电压源变换成电流源，再将两并联的电流源变换成一个电流源，等效电路如下：2.4 将题2.4图所示电路化成等效电压源电路。

解：（a ）与10V 电压源并联的8Ω电阻除去（断开），将电流源变换成电压源，再将两串联的电压源变换成一个电压源，再变换成电流源，最后变换成电压源，等效电路如下：（b ）图中与12V 恒压源并联的6Ω电阻可除去（断开），与2A 恒流源串联的4Ω亦可(a)(b)题2.4图aa bababababbbb b除去（短接），等效电路如下：2.5 用电源等效变换的方法，求题2.5图中的电流I 。

11 & II R 2l +5° 51 227.5 H ----- 20 + 7.5 Y6—叫51+扁叫4第二章部分习题解答2.4.6加减运算电路如图题8. 1. 3所求，求输岀电压仏的表达式。

解:方法一：应用虚短概念和叠加原理。

R、 s=_# 叫 1 _2 匕2再令沧二％2二0,则v n = ------- ——+ ------ :--- -- 评 4 卩比+瞌II 心心+心II 心12 ---- v 10 + 12 61将％和％叠加便得到总的输出电压, ” 5 c 51 51%=%+%= _ 才叫1 _ 2 比2 + —叫 3 + —人 4 方法二：用虚断列节点方程叫/ _ J | 叫 2 —V N J N_JR] R2 ~ R f叫3 - J叫4 _ J V p1 = i?3 R4 只5令％二加联立求解上述方程，结果与方法一相同。

2. 4. 2图题8. 1. 7为一增益线性调节运放电路，试推导该电路A厂—比—的电压增益V（勺1一勺2）的表达式。

解：A】、《是电压跟随器，有V ol = V Il^V o2 = V/2图题8. 1. 78利用虚短和虚断概念，有cVol ~ VN3 R\%2 _ 二彷3 _ 仏4尽R 2Vo4 = VN3 = V p3将上述方程组联立求解，得Ay =VI\ _ VI22.4.1 一高输入电阻的桥式放大电路如图题8.1.8所示，试写%^2V ol ~ ^2V o2 ~出^=f(5)的表达式I图题8. 1.8解:A 】、佻为电压跟随器，有VjR1怙=一険—2 ^~V B~2R +6R V I ~2 + 6V]丿。

1、卩。

2为差分式运算电路As 的输入信号电压，即有8. 3. 1用对数、反对数、加法或减法运算电路，设计岀vxV x V VVo\ = V x V r > V o2 =——％3 = ---------"和匚 的原理框图。

Vo\ ~ V X V Y^ 解：对于式，可写成如下关系式： v o] = V X V Y=exp(l/Wx + lw y ) v xv o2 - ---- = exp(biv x - lnvy)叫3 1VyVy = ------ =exp(lnv x + lnv Y - 1/iv.)尹据上述关系式可设计岀电路的原理框图，如图解8. 3. la> b 、 c 所示。

第二章 电路的基本分析方法2.1 求题2.1图所示电路的等效电阻。

解：标出电路中的各结点，电路可重画如下：(b)(a)(c)(d)6Ω7ΩΩaaabb bddcb(a)(d)(c)(b)bΩ4Ω（a ）图 R ab =8+3||[3+4||（7+5）]=8+3||（3+3）=8+2=10Ω （b ）图 R ab =7||(4||4+10||10)=7||7=3.5Ω（c ）图 R ab =5||[4||4+6||(6||6+5)]=5||(2+6||8)=5||(2+3.43)=2.6Ω（d ）图 R ab =3||(4||4+4)=3||6=2Ω（串联的3Ω与6Ω电阻被导线短路）2.2 用电阻的丫-△的等效变换求题2.2图所示电路的等效电阻。

解：为方便求解，将a 图中3个6Ω电阻和b 图中3个2Ω电阻进行等效变换，3个三角形连接的6Ω电阻与3个星形连接的2Ω电阻之间可进行等效变换，变换后电路如图所示。

（a ） R ab =2+(2+3)||(2+3)=4.5Ω （b ） R ab =6||(3||6+3||6)=6||4=2.4Ω2.3 将题2.3图所示电路化成等效电流源电路。

bab a(b)(a)题2.2图(b)(a)题2.3图babΩ(a)(b)解：（a ）两电源相串联，先将电流源变换成电压源，再将两串联的电压源变换成一个电压源，最后再变换成电流源；等效电路为（b ）图中与12V 恒压源并联的6Ω电阻可除去（断开），与5A 恒流源串联的9V 电压源亦可除去（短接）。

两电源相并联，先将电压源变换成电流源，再将两并联的电流源变换成一个电流源，等效电路如下：2.4 将题2.4图所示电路化成等效电压源电路。

解：（a ）与10V 电压源并联的8Ω电阻除去（断开），将电流源变换成电压源，再将两串联的电压源变换成一个电压源，再变换成电流源，最后变换成电压源，等效电路如下：（b ）图中与12V 恒压源并联的6Ω电阻可除去（断开），与2A 恒流源串联的4Ω亦可除去（短接），等效电路如下：(a)(b)题2.4图abaababab abb bbb2.5 用电源等效变换的方法，求题2.5图中的电流I 。

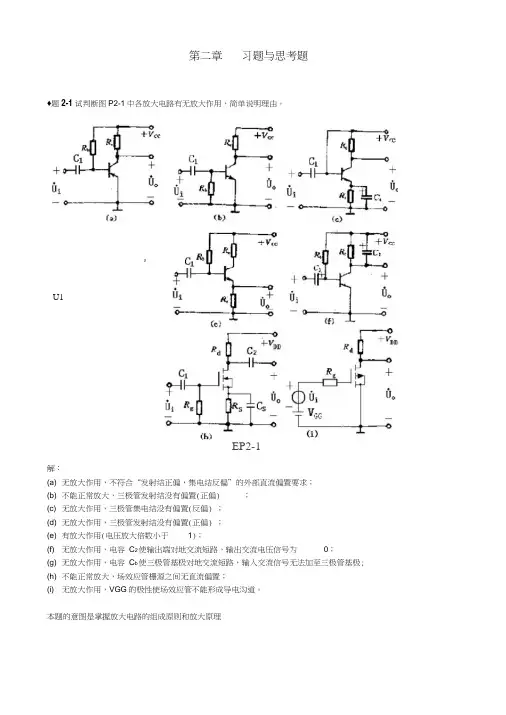

第二章习题与思考题♦题2-1试判断图P2-1中各放大电路有无放大作用，简单说明理由。

EP2-1解：(a) 无放大作用，不符合“发射结正偏，集电结反偏”的外部直流偏置要求；(b) 不能正常放大，三极管发射结没有偏置(正偏) ；(c) 无放大作用，三极管集电结没有偏置(反偏) ；(d) 无放大作用，三极管发射结没有偏置(正偏) ；(e) 有放大作用(电压放大倍数小于1)；(f) 无放大作用，电容C2使输出端对地交流短路，输出交流电压信号为0；(g) 无放大作用，电容C b使三极管基极对地交流短路，输入交流信号无法加至三极管基极;(h) 不能正常放大，场效应管栅源之间无直流偏置；(i) 无放大作用，VGG的极性使场效应管不能形成导电沟道。

本题的意图是掌握放大电路的组成原则和放大原理U1♦题2-2试画出P2-2中各电路的直流通路和交流通路。

设电路中的电容均足够大， 变压器为理想变压器解:-O +v ccRA営&本题的意图是掌握直流通路和交流通路的概念，练习画出各种电路的直流通路和交流通路。

(c)+交紇诵聲十W白浙！SAOO1卩a浦诵踣I交说通路(1 •:)1BQ1CQ♦题2-3在NPN 三极管组成的单管共射放大电路中，假设电路其他参数不变， 分别改变以下某一项参数时，试定性说明放大电路的 I BQ 、I CQ 、U CEQ 将增大、减小还是不变。

① 增大Rb;②增大VCC ③增大3。

解：①Rb =■ 1 BQ■ 1 CQ ■ ~ U CEQ② V cc = 1BQ = 1 CQ = UCEQ ( =V CC- R c 1 CQ )不疋I BQ 基本不变本题的意图是理解单管共射放大电路中各种参数变化时对 Q 点的影响♦题2-4在图2.5.2所示NPN 三极管组成的分压式工作点稳定电路中，假设电路其他参数不变，分别改1BQCQ BQ■I B QUCEQ — V CC - 1 CQ R C1CQ=V cc变以下某一项参数时，试定性说明放大电路的 I BQ 、 I CQ 、U CEQ 、「be 和| A u|将增大、减小还是不变。

【1】电路如图(a)所示。

设为A理想的运算放大器，稳压管DZ的稳定电压等于5V。

（1）若输入信号的波形如图(b)所示，试画出输出电压的波形。

（2）试说明本电路中稳压管的作用。

图(a) 图(b)【相关知识】反相输入比例器、稳压管、运放。

【解题思路】（1）当稳压管截止时，电路为反相比例器。

（2）当稳压管导通后，输出电压被限制在稳压管的稳定电压。

【解题过程】（1）当时，稳压管截止，电路的电压增益故输出电压当时，稳压管导通，电路的输出电压被限制在，即。

根据以上分析，可画出的波形如图(c)所示。

图(c)（2）由以上的分析可知，当输入信号较小时，电路能线性放大；当输入信号较大时稳压管起限幅的作用。

【2】在图(a)示电路中，已知, ，，设A为理想运算放大器，其输出电压最大值为，试分别求出当电位器的滑动端移到最上端、中间位置和最下端时的输出电压的值。

反馈类型？图(a)【相关知识】反相输入比例器。

【解题思路】当时电路工作闭环状态；当时电路工作开环状态。

【解题过程】（1）当的滑动端上移到最上端时，电路为典型的反相输入比例放大电路。

输出电压（2）当的滑动端处在中间位置时，画出输出端等效电路及电流的参考方向如图(b)所示。

图中。

图(b)由图可知以上各式联立求解得代入有关数据得（3）当的滑动端处于最下端时，电路因负反馈消失而工作在开环状态。

此时，反相输入端电位高于同相输入端电位，运放处于负饱和状态。

输出电压。

【3】电压－电流转换电路如图所示，已知集成运放为理想运放，R2＝R3＝R4＝R7＝R，R5＝2R。

求解i L与u I之间的函数关系。

【相关知识】集成运放工作在线性区的特点，“虚短”和“虚断”的分析方法，基本运算电路的识别。

【解题思路】（1）由图判断出集成运放A1和A2分别引入的局部电压反馈为负反馈。

（2）识别集成运放A1和A2分别组成的基本运算电路类型。

（3）根据运算电路类型以及“虚短”和“虚断”的分析方法分别求解u O1以及u O2的表达式，从而得到i L与u I之间的函数关系。

模拟电子技术第二章习题解答-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII习题题 2-1试判断图P2-1中各放大电路有无放大作用，简单说明理由。

图 P2-1题2-1解 (a) 无放大作用，不符合“发射结正偏，集电结反偏”的外部直流偏置要求；(b) 不能正常放大，三极管发射结没有偏置（正偏）；(c) 无放大作用，三极管集电结没有偏置（反偏）；(d) 无放大作用，三极管发射结没有偏置（正偏）；(e) 有放大作用；(f) 无放大作用，输入信号的负半轴不能加到放大电路中去；(g) 无放大作用，电容C2使输出端对地交流短路，输出交流电压信号为0；(h) 无放大作用，电容Cb使三极管基极对地交流短路，输入交流信号无法加至三极管基极；本题的意图是掌握放大电路的组成原则和放大原理。

题 2-2 已知图P2-2(a)中：R b=510kΩ，R c=10kΩ，R L=1.5kΩ，V CC＝10V。

三极管的输出特性如图(b)所示。

①试用图解法求出电路的静态工作点，并分析这个工作点选得是否合适；②在V CC和三极管不变的情况下，为了把三极管的静态集电极电压U CEQ提高到5V左右，可以改变哪些参数如何改法③在V CC和三极管不变的情况下，为了使I CQ=2mA，U CEQ=2V，应改变哪些参数改成什么数值（a ）题2-2解：① 先由估算法算出I BQ CC BEQBQ b100.7mA 0.02mA 20μA 510V U I R --=≈≈= 然后，由式Cc C CC CE i R i V u 1010-=-=，在输出特性曲线上画出直流负载线，其与横、纵两个坐标轴的交点分别未（10V ，0）和（0，1mA ），直流负载线与i B =20uA 的一条输出特性曲线的交点Q1即为静态工作点。

由Q1可得，U CEQ ≈0.5V ，I CQ =0.95mA 。

可见，Q1点靠近饱和区，位置不太合适，容易产生饱和失真。

第二章习题与思考题◆题2-1试判断图P2-1中各放大电路有无放大作用，简单说明理由。

解：(a) 无放大作用，不符合“发射结正偏，集电结反偏”的外部直流偏置要求；(b) 不能正常放大，三极管发射结没有偏置（正偏）；(c) 无放大作用，三极管集电结没有偏置（反偏）；(d) 无放大作用，三极管发射结没有偏置（正偏）；(e) 有放大作用（电压放大倍数小于1）；(f) 无放大作用，电容C2使输出端对地交流短路，输出交流电压信号为0；(g) 无放大作用，电容C b使三极管基极对地交流短路，输入交流信号无法加至三极管基极；(h) 不能正常放大，场效应管栅源之间无直流偏置；(i) 无放大作用，VGG的极性使场效应管不能形成导电沟道。

本题的意图是掌握放大电路的组成原则和放大原理。

◆题2-2 试画出P2-2中各电路的直流通路和交流通路。

设电路中的电容均足够大，变压器为理想变压器。

解：本题的意图是掌握直流通路和交流通路的概念，练习画出各种电路的直流通路和交流通路。

◆题2-3 在NPN 三极管组成的单管共射放大电路中，假设电路其他参数不变，分别改变以下某一项参数时，试定性说明放大电路的I BQ 、I CQ 、U CEQ 将增大、减小还是不变。

①增大Rb ；②增大VCC ；③增大β。

解：①CEQCQBQb UI I R ②不定)(CQc CCCEQ CQBQCCI R V U I I V ③CCCQBQ V I I 基本不变本题的意图是理解单管共射放大电路中各种参数变化时对Q 点的影响。

◆题2-4 在图 2.5.2所示NPN 三极管组成的分压式工作点稳定电路中，假设电路其他参数不变，分别改变以下某一项参数时，试定性说明放大电路的I BQ 、I CQ 、U CEQ 、r be 和||u A 将增大、减小还是不变。

①增大R b1；②增大R b2；③增大Re ；④增大β。

解：bCC bCCbBEQCCBQR V R V R U V I 7.0BQBQ CQ I I I CCQ CC CEQR I V UCC b b b BQV R R R U211eBEQBQeEQEQCQ R U UR UI I )(e CCQ CCe EQ C CQ CC CEQR R I V R I R I V UCQBQI IbeLc io ur R R UU A //EQbb beI mV r r )(26)1('①||1u beCEQBQEQCQ EQBQb A r UI I I UUR ②||2u beCEQBQEQCQEQBQb A r U III UUR ③||u beCEQBQEQCQ e A r UI I I R ④基本不变或略增大基本不变基本不变||u beCEQBQEQCQA r UI II 本题的意图是理解分压式稳定Q 放大电路中各种参数变化时对Q 点和电压放大倍数的影响。

模拟电路（康光华）第二章课后习题答案2.4.1电路如图题2.4.1所示。

（1）利用硅二极管恒压降模型求电路的I D 和 V o 的值；（2）在室温（300K ）的情况下，利用二极管的小信号模型求v o 的变化范围。

解（1）求二极管的电流和电压mA A V R v V I D DD D 6.8106.8101)7.0210(233=⨯=Ω⨯⨯-=-=- V V V V D O 4.17.022=⨯==（2）求v o 的变化范围图题2.4.1的小信号模型等效电路如图解2.4.l 所示，温度 T ＝300 K 。

Ω≈==02.36.826mAmV I V r D T d 当r d1=r d2=r d 时，则mV V r R r V v d d DDO 6)02.321000(02.32122±=Ω⨯+Ω⨯⨯±=+∆=∆O v 的变化范围为)(~)(O O O O v V v V ∆-∆+，即1.406V ～1.394V 。

2.4.3二极管电路如图2.4.3所示，试判断图中的二极管是导通还是截止，并求出AO 两端电压V AO 。

设二极管是理想的。

解 图a ：将D 断开，以O 点为电位参考点，D 的阳极电位为－6 V ，阴极电位为－12 V ，故 D 处于正向偏置而导通，V AO =–6 V 。

图b ：D 的阳极电位为－15V ，阴极电位为－12V ，D 对被反向偏置而截止，V AO ＝－12V 。

图c ：对D 1有阳极电位为 0V ，阴极电位为－12 V ，故D 1导通，此后使D 2的阴极电位为 0V ，而其阳极为－15 V ，故D 2反偏截止，V AO =0 V 。

图d ：对D 1有阳极电位为12 V ，阴极电位为0 V ，对D 2有阳极电位为12 V ，阴极电位为 －6V ．故D 2更易导通，此后使V A ＝－6V ；D 1反偏而截止，故V AO ＝－6V 。

2.4.4 试判断图题 2.4.4中二极管是导通还是截止，为什么？ 解 图a ：将D 断开，以“地”为电位参考点，这时有V V k k V A 115)10140(10=⨯Ω+Ω=V V k k V k k V B 5.315)525(510)218(2=⨯Ω+Ω+⨯Ω+Ω=D 被反偏而截止。

第二章基本放大电路自测题一、在括号内用“ ”或“×”表明下列说法是否正确。

（1）只有电路既放大电流又放大电压，才称其有放大作用；（）（2）可以说任何放大电路都有功率放大作用；（）（3）放大电路中输出的电流和电压都是由有源元件提供的；（）（4）电路中各电量的交流成份是交流信号源提供的；（）（5）放大电路必须加上合适的直流电源才能正常工作；（）（6）由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（）（7）只要是共射放大电路，输出电压的底部失真都是饱和失真。

（）解：（1）×（2）√（3）×（4）×（5）√（6）×（7）×二、试分析图T2.2所示各电路是否能够放大正弦交流信号，简述理由。

设图中所有电容对交流信号均可视为短路。

图T2.2解：（a）不能。

因为输入信号被V B B短路。

（b）可能。

（c）不能。

因为输入信号作用于基极与地之间，不能驮载在静态电压之上，必然失真。

（d）不能。

晶体管将因发射结电压过大而损坏。

（e）不能。

因为输入信号被C2短路。

（f）不能。

因为输出信号被V C C短路，恒为零。

（g）可能。

（h）不合理。

因为G-S间电压将大于零。

（i）不能。

因为T截止三、在图T2.3所示电路中，已知V C C＝12V，晶体管的 ＝100，'b R＝100kΩ。

填空：要求先填文字表达式后填得数。

U ＝0V时，测得U B E Q＝0.7V，若（1）当iR和R W之和R b要基极电流I B Q＝20μA，则'b＝≈kΩ；而若测得U C E Q＝6V，则R c＝≈kΩ。

（2）若测得输入电压有效值i U =5mV 时，输出电压有效值'o U ＝0.6V ， 则电压放大倍数 uA ＝ ≈ 。

若负载电阻R L 值与R C 相等 ，则带上负载后输出电压有效值o U ＝ ＝ V 。

解：（1）3 )( 565 )(BQ CEQ CC BQ BEQ CC ，；，I U V I U V β-- 。

习题2-1 如图2-51所示，判断三极管处于截止、放大还是饱和状态？ 解：a 放大状态。

b 饱和状态。

c 截止状态。

d 放大状态。

2-2 在电路中，三极管各管脚对地电位，试分析三极管A 、B 、C 各是什么电极，该管是NPN 还是PNP ，硅管还是锗管？（1）U A =3.8V ，U B =3.1V ，U C =8V ； （2）U A =7.2V ，U B =7V ，U C =3V 。

解：（1）A 是三极管基极；根据三极管发射结正偏，导通的特点，导通压降为0.7V ，则B 是三极管发射极，C 是三极管集电极；该管是NPN 型硅管。

（2）B 是三极管基极；根据三极管发射结正偏，导通的特点，导通压降为0.2V ，则A 是三极管发射极，C 是三极管集电极；该管是PNP 型锗管。

2-3 某三极管的极限参数I CM =20mA ，P CM =100mW ，U （BR ）CEO =15V ，试分析下列条件下，三极管能否正常工作？（1）I C =15m A ，U CE =8V ； （2）I C =19mA ，U CE =3V ； （3）I C =30mA ，U CE =4V 。

解：（1）U CE =8V ＜U （BR ）CEO ，I C =15mA ＜I CM ，P C =U CE I C =120mW ＞P CM ，所以不能正常工作。

（2）U CE =3V ＜U （BR ）CEO ，I C =19m A ＜I CM ， P C =U CE I C =57mW ＜P CM ，所以能正常工作。

（3）U CE =4V ＜U （BR ）CEO ，但I C =30mA ＞I CM ，所以不能正常工作。

2-4试判断图2-52中各电路有无放大作用，简单说明理由。

图2-51 习题2-1图abcd2V解：a 无放大作用。

电源极性与三极管不符。

b 无放大作用。

I B =0。

c 无放大作用。

交流通路输入短路。

d 无放大作用。

【1】电路如图(a)所示。

设为A理想的运算放大器，稳压管DZ的稳定电压等于5V。

（1）若输入信号的波形如图(b)所示，试画出输出电压的波形。

（2）试说明本电路中稳压管的作用。

图(a) 图(b)【相关知识】反相输入比例器、稳压管、运放。

【解题思路】（1）当稳压管截止时，电路为反相比例器。

（2）当稳压管导通后，输出电压被限制在稳压管的稳定电压。

【解题过程】（1）当时，稳压管截止，电路的电压增益故输出电压当时，稳压管导通，电路的输出电压被限制在，即。

根据以上分析，可画出的波形如图(c)所示。

图(c)（2）由以上的分析可知，当输入信号较小时，电路能线性放大；当输入信号较大时稳压管起限幅的作用。

【2】在图(a)示电路中，已知, ，，设A为理想运算放大器，其输出电压最大值为，试分别求出当电位器的滑动端移到最上端、中间位置和最下端时的输出电压的值。

反馈类型？图(a)【相关知识】反相输入比例器。

【解题思路】当时电路工作闭环状态；当时电路工作开环状态。

【解题过程】（1）当的滑动端上移到最上端时，电路为典型的反相输入比例放大电路。

输出电压（2）当的滑动端处在中间位置时，画出输出端等效电路及电流的参考方向如图(b)所示。

图中。

图(b)由图可知以上各式联立求解得代入有关数据得（3）当的滑动端处于最下端时，电路因负反馈消失而工作在开环状态。

此时，反相输入端电位高于同相输入端电位，运放处于负饱和状态。

输出电压。

【3】电压－电流转换电路如图所示，已知集成运放为理想运放，R2＝R3＝R4＝R7＝R，R5＝2R。

求解i L与u I之间的函数关系。

【相关知识】集成运放工作在线性区的特点，“虚短”和“虚断”的分析方法，基本运算电路的识别。

【解题思路】（1）由图判断出集成运放A1和A2分别引入的局部电压反馈为负反馈。

（2）识别集成运放A1和A2分别组成的基本运算电路类型。

（3）根据运算电路类型以及“虚短”和“虚断”的分析方法分别求解u O1以及u O2的表达式，从而得到i L与u I之间的函数关系。

第二章思考题与习题解答2-1判断正确(幻与错误(X)。

电路的静态是指：(1)输入交流信号的幅值不变时的电路状态。

()(2)输入交流信号的频率不变时的电路状态。

()(3)输入交流信号且幅值为零时的状态。

()(4)输入端开路时的状态。

()(5)输入直流信号时的状态。

()目的澄清静态的概念。

解(1) X。

因为这是动态概念。

(2)X。

理由与⑴相同。

(3)即当弘=。

时的状态，也就是正弦波过零点对应的状态就是静态。

(4)X。

输入端开路时不能保证q=o的条件，可能有干扰信号从输入端窜入，因此不能保证静态。

(5) X。

这仍然是动态概念。

2-2试判断图题2-2(a)〜(i)所示各电路对交流正弦电压信号能不能进行正常放大，并说明理由。

图题2-2目的检查放大电路是否能正常放大。

分析一个能正常工作的放大电路应该同时满足四个原则，缺一不可。

这就是：①e结正偏，c结反偏。

由直流电源匕y与保证。

②信号能输入。

③信号能输出。

④波形基本不失真。

由合适的工作点保证。

检查一个电路，只要有一个原则不满足就不能正常放大。

解图⑶不能正常放大。

因为的极性接反了，使e结反偏。

图(b)不能放大。

原因是匕、c极性接反了，使c结正偏。

图(c)不能放大。

因为4=0,使信号(通过短路线以及匕《对地交流短路，加不到晶体管上，从而U0=0。

图(d)不能放大。

因为e结处于零偏置。

图(e)能正常工作。

因为四个原则均满足。

图⑴不能放大。

因为电容C有隔直作用，使不能在凡上产生偏置电流，即，BQ=。

，工作点不合理°图值)不能放大。

因为将信号q对地直接短路，不能输入到晶体管上.图(h)不能放大。

因为凡=o,信号不能输出.图⑴能放大。

四个原则均满足。

其中二极管起温度补偿作用,X 2-3电路如图题2-3所示，三极管为3Ax21, /?b=100kQ, ^C=9V,晶体管参数it图题2・3⑴要求 /c = 2mA, V BB =?⑵要求 Z c = 2mA , -i/CE=5 V,&=?⑶如果基极改为由电源匕c供电，工作点不改变，则&值应改为多少?目的已知静态工作点反算电路参数0分析这是一个由PNP楮管构成的放大电路。

第二章自我检测题参考答案一、填空题1.三极管用来放大时，应使发射结处于正向偏置，集电结处于反向偏置。

2.型号为3CG4D的三极管是PNP型高频小功率管。

3.温度升高时，三极管的电流放大系数β增大，反向饱和电流I CBO增大，正向结电压U BE下降。

4. 有两只三极管：A管β=200，I CEO=200μA；B管β=80，I CEO=10μA，其他参数大致相同，一般应选B管。

5.共射基本电路电压放大倍数为负值，说明输出信号与输入信号相位相差180o。

6.放大电路未输入信号时的状态称为静态，其在特性曲线上的点称为静态工作点；有输入信号时的状态称为动态，动态工作点移动的轨迹称为交流负载线。

7.在放大电路的下限截止频率处，幅度的放大倍数为中频处的0.707倍，这主要是由电路的频率失真引起的。

8.场效应晶体管是通过改变栅源电压来改变漏极电流（输出电流），所以它是一个电压控制电流源（或电压控制）器件。

二、判断题1.由于放大的是变化量，所以在输入直流信号时，任何放大电路的输出量都没有变化。

（×）提示：直接耦合放大电路就有变化。

2.阻容耦合多级放大电路的点相互独立，（√）它只能放大交流信号。

（√）3.放大电路中各电量的交流成分是由交流信号源提供的。

（×）提示：增加的幅度所需能量是由直流电源提供的。

4.通常，JFET在漏极与源极互换时，仍有正常放大作用。

（√）三、选择题1.测得某放大电路中三极管三个管脚对地电压分别为U1=2V，U2=6V，U3=2.7V，则三极管三个电极为（B）。

A.①管脚为发射极，②管脚为基极，③管脚为集电极；B.①管脚为发射极，②管脚为集电极，③管脚为基极；C.①管脚为集电极，②管脚为基极，③管脚为发射极；D. ①管脚为发射极，②管脚为集电极，③管脚为基极。

2.在共射基本放大电路中，集电极电阻R C的作用是（C）。

A.放大电流B.调节I BQC.防止输出信号交流对地短，把放大了的电流转换成电压。
