直流通路和交流通路

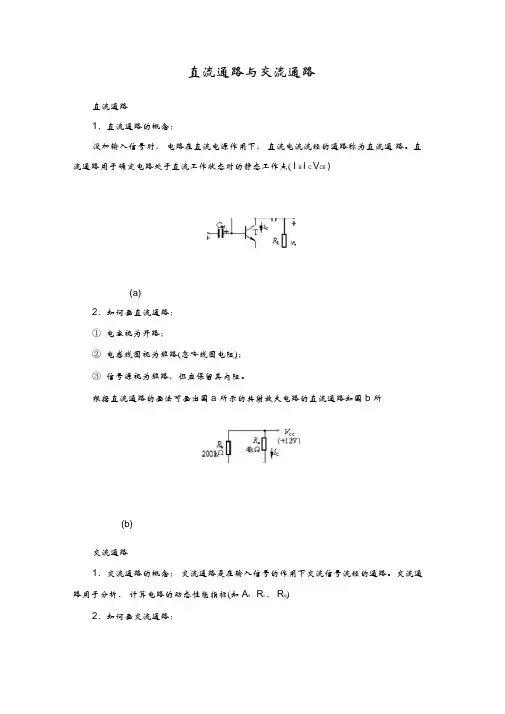

直流通路与交流通路
直流通路
1、直流通路的概念：
没加输入信号时，电路在直流电源作用下，直流电流流经的通路称为直流通路。

直流通路用于确定电路处于直流工作状态时的静态工作点( I B I C V CE )
(a)

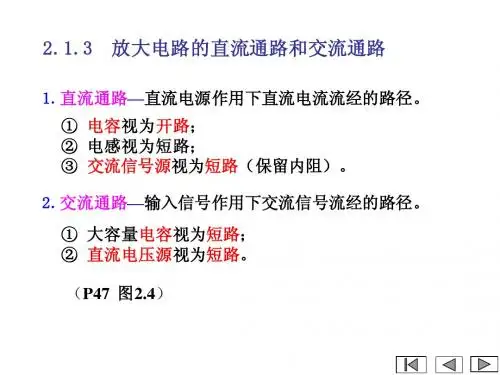

2、如何画直流通路：
①电容视为开路；
②电感线圈视为短路(忽略线圈电阻)；
③信号源视为短路，但应保留其内阻。

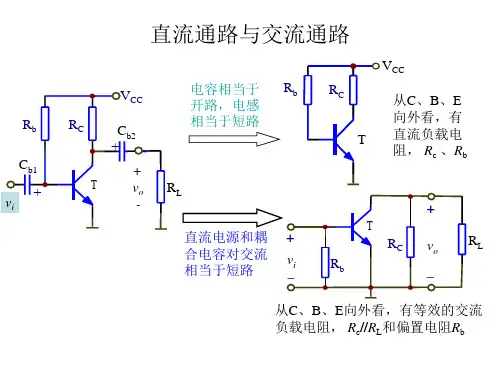

根据直流通路的画法可画出图a 所示的共射放大电路的直流通路如图b 所
(b)
交流通路
1、交流通路的概念：交流通路是在输入信号的作用下交流信号流经的通路。

交流通路用于分析、计算电路的动态性能指标(如A v 、R i 、R o)
2、如何画交流通路：
①容量大的电容（如耦合电容、射极旁路电容）视为短路，
②直流电源（如V CC）视为短路。

由于电源的另一个端子通常与“ ^”接在一起，此时直流电源应与“ ^”短路。

根据交流通路的画法可画出图a所示放大电路的交流通路如图c 所示。

c）。

交流等效电路，电源相当于是接地？模电中分析三极管电路的时候，一般会分析2种情况，直流通路和交流通路。

以下截图就是模拟电路教材的交流通路的分析：其中有两句话值得看一看：1、容量大的电容视为短路2、无内阻的直流电源视为短路关于这一点，有疑问的人应该不在少数，电容视为短路还好理解一点，电源也视为短路，有点懵。

我网上查了一下，比如有下面这样解释：电源由于其电压恒定不变，即电压变化量等于零，故在交流作用下相当于短路电源Vcc的内阻很小，相对于交流信号来说，电源Vcc与地GND之间相当于短路不知道大家觉得这个解释如何，我是看不出来有啥因果关系的。

那如何能通俗理解呢？关于这一点，我其实想了不少，也查了不少的，最终自己有个想法吧，供参考。

什么是短路？这还不简单，两点之间用一根导线连接起来，他们之间的阻抗为0，短路最直接的特征就是阻抗为0。

也可以说，如果两个点之间阻抗是0，那么我们也就说它们是短路的。

短路之后最直接的现象就是，短路的两点信号波形一模一样。

感觉像是在说废话。

对于交流信号来说，电容为什么相当于是短路？交流信号就是指有变化的信号，也就是说有频率，即使看起来杂乱无章的无周期的音频信号，经过傅里叶变换展开，也就是各种频率的正弦波，只是有很多频率分量而已。

电容的阻抗是1/jwC-----（w为角频率=2pi*f，C为电容量）直流信号的频率可以看成为0Hz，它在分母上，所以电容对直流的阻抗就是无穷大，也就是说电容对直流信号来说相当于开路（开路的特点就是之间阻抗无穷大）。

而对某一频率的交流信号，电容容量越大，阻抗越小。

当阻抗小到可以忽略不计的程度，可以看成是0Ω，那也就是相当于短路。

举个例子：信号的频率是1Khz，电容100uF，那么容抗就是1/jwC=1.6Ω，相对于电路中其它的1K，2K的电阻，这个1.6Ω确实很小。

因此，为了方便分析电路，我们即使把它当作0Ω来看待，也可以得到基本正确的结果（当然，这里对交流信号来说的，直流肯定不行），那么就是说，这个100uF此时是相当于是短路的。

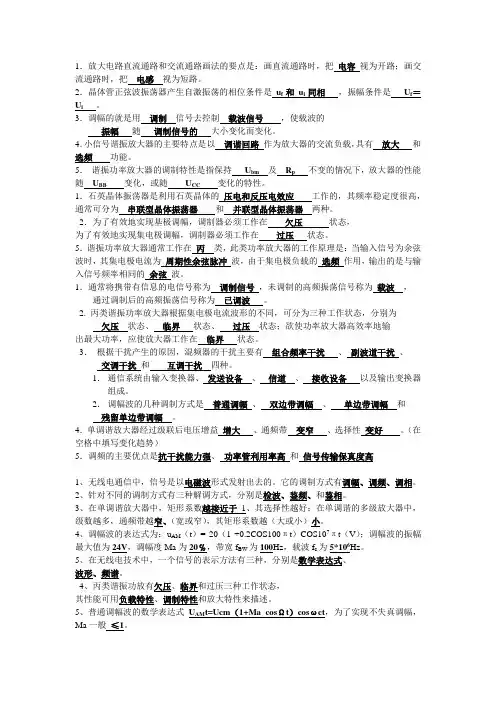

1．放大电路直流通路和交流通路画法的要点是：画直流通路时，把电容视为开路；画交流通路时，把电感视为短路。

2．晶体管正弦波振荡器产生自激振荡的相位条件是u f和u i同相，振幅条件是U f＝U i。

3．调幅的就是用调制信号去控制载波信号，使载波的振幅随调制信号的大小变化而变化。

4．小信号谐振放大器的主要特点是以调谐回路作为放大器的交流负载，具有放大和选频功能。

5．谐振功率放大器的调制特性是指保持U bm及R p不变的情况下，放大器的性能随U BB变化，或随U CC变化的特性。

1．石英晶体振荡器是利用石英晶体的压电和反压电效应工作的，其频率稳定度很高，通常可分为串联型晶体振荡器和并联型晶体振荡器两种。

2．为了有效地实现基极调幅，调制器必须工作在欠压状态，为了有效地实现集电极调幅，调制器必须工作在过压状态。

5．谐振功率放大器通常工作在丙类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为周期性余弦脉冲波，由于集电极负载的选频作用，输出的是与输入信号频率相同的余弦波。

1．通常将携带有信息的电信号称为调制信号，未调制的高频振荡信号称为载波，通过调制后的高频振荡信号称为已调波。

2. 丙类谐振功率放大器根据集电极电流波形的不同，可分为三种工作状态，分别为欠压状态、临界状态、过压状态；欲使功率放大器高效率地输出最大功率，应使放大器工作在临界状态。

3．根据干扰产生的原因，混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。

1．通信系统由输入变换器、发送设备、信道、接收设备以及输出变换器组成。

2．调幅波的几种调制方式是普通调幅、双边带调幅、单边带调幅和残留单边带调幅。

4．单调谐放大器经过级联后电压增益增大、通频带变窄、选择性变好。

（在空格中填写变化趋势）5．调频的主要优点是抗干扰能力强、功率管利用率高和信号传输保真度高1、无线电通信中，信号是以电磁波形式发射出去的。

它的调制方式有调幅、调频、调相。

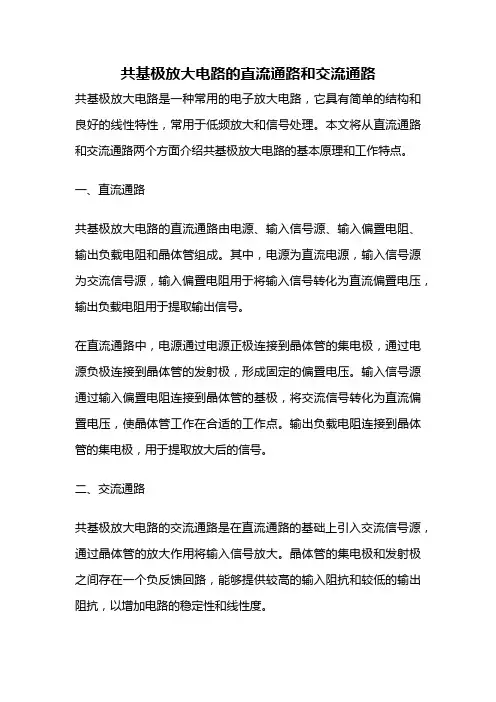

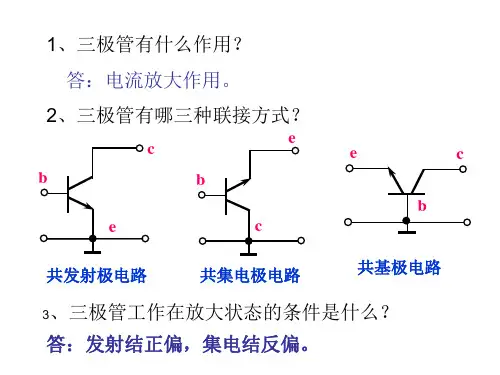

共基极放大电路的直流通路和交流通路共基极放大电路是一种常用的电子放大电路，它具有简单的结构和良好的线性特性，常用于低频放大和信号处理。

本文将从直流通路和交流通路两个方面介绍共基极放大电路的基本原理和工作特点。

一、直流通路共基极放大电路的直流通路由电源、输入信号源、输入偏置电阻、输出负载电阻和晶体管组成。

其中，电源为直流电源，输入信号源为交流信号源，输入偏置电阻用于将输入信号转化为直流偏置电压，输出负载电阻用于提取输出信号。

在直流通路中，电源通过电源正极连接到晶体管的集电极，通过电源负极连接到晶体管的发射极，形成固定的偏置电压。

输入信号源通过输入偏置电阻连接到晶体管的基极，将交流信号转化为直流偏置电压，使晶体管工作在合适的工作点。

输出负载电阻连接到晶体管的集电极，用于提取放大后的信号。

二、交流通路共基极放大电路的交流通路是在直流通路的基础上引入交流信号源，通过晶体管的放大作用将输入信号放大。

晶体管的集电极和发射极之间存在一个负反馈回路，能够提供较高的输入阻抗和较低的输出阻抗，以增加电路的稳定性和线性度。

当输入信号源施加一个交流信号时，晶体管的基极电压也会相应变化。

由于晶体管的放大作用，基极电压变化会引起集电极电流的变化，进而使输出信号发生放大。

输出信号经过输出负载电阻后，可以得到放大后的信号。

共基极放大电路的特点是输入电阻较低，输出电阻较高，增益大。

由于晶体管的放大作用，可以实现对输入信号的放大，使其增加数倍甚至更多倍。

同时，由于负反馈回路的存在，可以使电路具有较好的线性度和稳定性。

总结：共基极放大电路是一种常用的电子放大电路，具有简单的结构和良好的线性特性。

直流通路中，电源和偏置电阻用于形成合适的偏置电压，输出负载电阻用于提取输出信号。

交流通路中，在直流通路的基础上引入交流信号源，通过晶体管的放大作用将输入信号放大。

共基极放大电路具有输入电阻低、输出电阻高、增益大等特点，适用于低频放大和信号处理。

直流通路和交流通路的画法原则一、直流通路的画法原则1. 电容处理对于直流而言，电容相当于开路。

所以在画直流通路的时候，我们看到电容就直接把它当成断路，就像它不存在一样。

比如说电路里有个电容C和电阻R串联，那画直流通路的时候，就直接不画电容C了，只留下电阻R。

2. 电感处理电感呢，在直流情况下，它就相当于一根导线。

如果电路中有电感L和其他元件串联或者并联，在画直流通路时，就把电感L直接画成一根导线就好啦。

就好像电感L对直流电流没有任何阻碍一样。

3. 电源处理直流电源的处理比较简单。

如果有多个直流电源，就按照它们在电路中的连接方式正常画出就好啦。

比如串联的直流电源就把电压相加画出来，并联的直流电源如果电压相同，那就相当于一个电源，直接画出这个电源就可以了。

二、交流通路的画法原则1. 电容处理在交流通路里，电容就不再是开路啦。

电容对交流电流是有导通作用的哦。

它的容抗会影响电路中的交流电流。

当画交流通路时，我们要把电容按照它的容抗等效成一个电阻之类的元件来画。

比如说一个电容C和一个电阻R并联，在画交流通路的时候，要根据容抗公式计算出电容C的等效电阻，然后按照这个等效电阻和电阻R 的并联关系来画图。

2. 电感处理电感在交流电路里就不是简单的导线了。

它对交流电流有阻碍作用，也就是感抗。

在画交流通路的时候，要把电感按照它的感抗等效成一个有阻碍作用的元件。

就像如果有电感L和电阻R串联，要根据感抗公式算出电感L的等效电阻，然后按照串联关系画交流通路。

3. 电源处理如果是交流电源，那当然是按照电路中的连接方式正常画出啦。

不过要注意电源的频率等参数可能会对电路中的元件产生不同的影响哦。

如果电路中有直流电源和交流电源同时存在，在画交流通路的时候，直流电源一般是当作短路来处理的，只考虑交流电源对电路的影响就好啦。

交流通路中理想直流电压源的短路处理放大电路的特点是在工作时交、直流量并存，所以一种分析方法是将其分离为直流通路和交流通路，从而分别计算静态工作点和动态性能指标。

在交流通路中，理想直流电压源要做短路处理。

在文献[ 1] 中，通过实验对这一问题进行了验证和阐述。

但是笔者认为，这种阐述方法并不全面。

在此所述只是证明了理想直流电压源对交流信号没有影响，但是并没有准确说明为什么要在交流通路中将直流电压源进行短路这一问题。

在此针对这一问题，从放大电路特性及分析方法出发，进行了分析和讨论。

1 放大电路转化为线性电路的前提在模拟电路中由于晶体管的非线性特性，对放大电路通常采用2 种方法分析，即图解法和等效电路分析法。

其中图解法正是考虑晶体管的非线性而利用其输入和输出特性曲线，通过直接作图的方法求解放大电路的静态工作点和动态性能指标，这一方法可适用于小信号及大信号分析; 而等效电路分析法只适用于小信号的分析，根据放大电路工作时交、直流量并存的特点，从原电路中分离出直流通路和交流通路，通过直流通路求解其静态工作点，通过交流通路求解动态性能指标。

等效电路分析法适用的范围应有以下2 个前提: 所放大的信号为小信号; 放大电路静态工作点是确定的。

在这一前提下，就可近似认为晶体管的特性曲线是线性的，由此可导出放大器件的线性等效电路以及相应的微变等效参数，从而将非线性的问题转化为线性问题。

于是，就可以利用电路分析理论中适用于线性电路的叠加定理来进行处理，在分离交流通路时，理想直流电压源按短路进行处理，从而对放大电路进行求解，如动态性能指标中的电压放大倍数、放大电路输入电阻、输出电阻等。

2 交流通路中直流电压源的短路处理放大电路如图1 所示，该电路由一个直流电压源VCC 和一个小信号电压源us 构成激励源，其中直流电压源VCC 作用的结果是给放大电路提供合适的静态偏置，而电压源us 是要进行放大处理的时变信号。

在放大电路中对所有时间t ，满足| us ( t ) | < < VCC ，这就是说时变信号( 绝对值) 在所有时刻都远小于直流电压源电压us ，在这样的条件下，可求出晶体管的h 参数微变等效电路，这是一个线性电路。
