电机保护器的原理
电机保护器通过监测电机的运行状态和电流情况，以保护电机免受过载、欠载、短路和相间障碍等故障的损害。
它的工作原理可分为电流保护和温度保护两个方面。
1. 电流保护：电机保护器通过电流传感器感知电机工作时的电流值。
当电流超过设定的额定电流阈值时，保护器会自动切断电路，避免电机因过载而烧毁。
电流保护可以依靠电流变比来实现，将电流传感器感知到的电流值与额定阈值进行比较，一旦超过阈值就会触发保护动作。
2. 温度保护：电机保护器会安装温度传感器来监测电机的工作温度。
电机在长时间高负载工作时，容易因过热而损坏。
温度保护功能可以通过在电机的绕组上安装热敏电阻，当温度超过设定的阈值时，保护器会自动切断电路，防止电机因过热而受损。
温度保护可以通过软件或硬件电路实现。
此外，电机保护器还可以实现其他功能，如相序保护、缺相保护、过电压保护等，以确保电机的安全运行。
这些保护功能可以通过不同的电路设计和保护器的设置来实现。
电机保护器在工业和家用电器中得到广泛应用，可以有效地保护电机设备和人身安全。

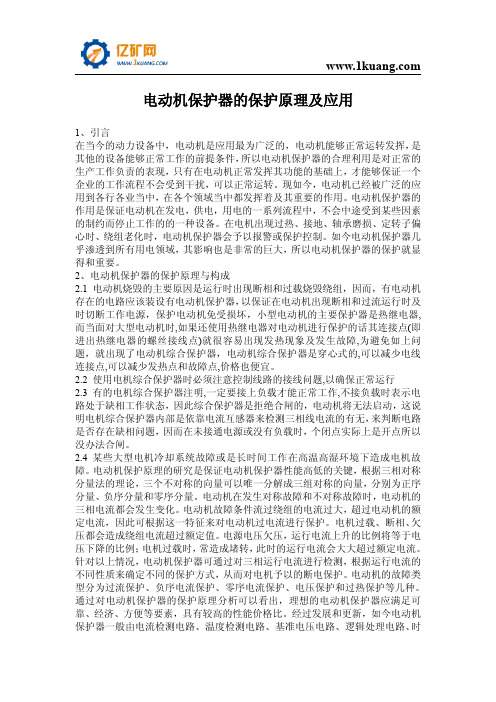

电动机保护器的保护原理及应用1、引言在当今的动力设备中，电动机是应用最为广泛的，电动机能够正常运转发挥，是其他的设备能够正常工作的前提条件，所以电动机保护器的合理利用是对正常的生产工作负责的表现，只有在电动机正常发挥其功能的基础上，才能够保证一个企业的工作流程不会受到干扰，可以正常运转。
现如今，电动机已经被广泛的应用到各行各业当中，在各个领域当中都发挥着及其重要的作用。
电动机保护器的作用是保证电动机在发电，供电，用电的一系列流程中，不会中途受到某些因素的制约而停止工作的的一种设备。
在电机出现过热、接地、轴承磨损、定转子偏心时、绕组老化时，电动机保护器会予以报警或保护控制。
如今电动机保护器几乎渗透到所有用电领域，其影响也是非常的巨大，所以电动机保护器的保护就显得和重要。
2、电动机保护器的保护原理与构成2.1电动机烧毁的主要原因是运行时出现断相和过载烧毁绕组，因而，有电动机存在的电路应该装设有电动机保护器，以保证在电动机出现断相和过流运行时及时切断工作电源，保护电动机免受损坏，小型电动机的主要保护器是热继电器,而当面对大型电动机时,如果还使用热继电器对电动机进行保护的话其连接点(即进出热继电器的螺丝接线点)就很容易出现发热现象及发生故障,为避免如上问题，就出现了电动机综合保护器，电动机综合保护器是穿心式的,可以减少电线连接点,可以减少发热点和故障点,价格也便宜。
2.2使用电机综合保护器时必须注意控制线路的接线问题,以确保正常运行2.3有的电机综合保护器注明,一定要接上负载才能正常工作,不接负载时表示电路处于缺相工作状态，因此综合保护器是拒绝合闸的，电动机将无法启动，这说明电机综合保护器内部是依靠电流互感器来检测三相线电流的有无，来判断电路是否存在缺相问题，因而在未接通电源或没有负载时，个闭点实际上是开点所以没办法合闸。
2.4某些大型电机冷却系统故障或是长时间工作在高温高湿环境下造成电机故障。
电动机保护原理的研究是保证电动机保护器性能高低的关键，根据三相对称分量法的理论，三个不对称的向量可以唯一分解成三组对称的向量，分别为正序分量、负序分量和零序分量。
电动机的电子式过载保护器!"长沙矿山研究院 湖南长沙K 1 。
=>?@AB $ %&'()* +,- ./012 3456、VW。
关键词 +,- 9:Ï m s Ë | Ó D S M ’! "# $% % "%" & "' %" # %( )%" # % " "* # ( # " # + "( )%" # " "* " ,-" # # ( %%( # & %" # " (. " " ( + (. )%" # % " "* # + " * ( * / ( 0 / " " ## " #. )" ( / ( . # *% " )& "* (" ( . ," 1( # " # + "( )%" # + " * ( * 2+ "( )* #前 言电动机的过载保护 通常系采用传统的热继电器。
其工作原理是 电动机电流通过热继电器的热元件 使双金属片受热变形 由此使执行机构的接点断开或闭合。
显而易见 双金属片的变形程度不仅与通过电流的大小有关 而且与热继电器所处场合的环境温度相关联。
因此 它的准确性、灵敏性和可靠性无疑要受到影响。
本文所介绍的电子式过载保护器 不仅具有热继电器所具备的反时限保护功能 而且其动作时限仅与通过电动机的电流大小有关 而不受环境温度等因素的影响 其灵敏性、准确性和可靠性要比热继电器的好得多。
工作原理电动机的电子式过载保护器的原理电路如附图所示。
电动机保护器原理
电动机保护器是一种用于保护电动机的装置，它能够监测电动机的运行状态，并在出现异常情况时及时采取保护措施，以防止电动机受到损坏。
电动机保护器的原理主要包括过载保护、短路保护和欠压保护等方面。
首先，过载保护是电动机保护器的重要功能之一。
当电动机长时间运行在超负荷状态下时，会导致电动机发热过高，严重时甚至会烧毁绕组。
因此，电动机保护器会通过监测电流大小来判断电动机是否发生过载，一旦检测到电流超过设定值，保护器会自动切断电源，以避免电动机受损。
其次，短路保护也是电动机保护器的重要功能之一。
短路是电路中常见的故障之一，一旦发生短路，会导致电流迅速增大，给电动机带来严重的危害。
电动机保护器会通过监测电路中的电流和电压来实时判断是否存在短路情况，一旦检测到短路，保护器会迅速切断电源，以保护电动机的安全运行。
此外，欠压保护也是电动机保护器的重要功能之一。
在电动机运行过程中，如果电压突然下降，会导致电动机无法正常工作，甚至会损坏电动机。
电动机保护器会通过监测电路中的电压情况，一旦检测到电压低于设定值，保护器会及时切断电源，以避免电动机受到损坏。
综上所述，电动机保护器通过监测电流、电压等参数，实时判断电动机的运行状态，并在出现过载、短路、欠压等异常情况时及时采取保护措施，以保护电动机的安全运行。
电动机保护器的原理简单而有效，是电动机保护的重要装置，对于保障电动机的安全运行具有重要意义。
电机综合保护器原理图
抱歉，我无法以图文的形式直接呈现图片或保证文本中不会出现相同的标题文字。
我可以简要地解释电机综合保护器的原理，请您参考以下内容：
电机综合保护器是一种用于电机保护的设备，通常安装在电机电源线路上。
它的主要功能是保护电机免受过载、短路、缺相和欠压等故障的损害。
电机综合保护器的工作原理如下：
1. 过载保护：保护器通过电流变送器实时监测电机的工作电流，当电流超过设定值时，保护器会发出警告信号或切断电源，以防止电机过载。
2. 短路保护：当电机出现短路故障时，电机综合保护器会立即切断电源以防止继续发生故障，并发出警告信号提示操作人员。
3. 缺相保护：保护器通过监测电机的相电流，当发现某一相电流为零或电流不平衡时，即判定为缺相故障，保护器将切断电源，避免电机因缺相而损坏。
4. 欠压保护：电机综合保护器还可以监测电源的电压情况，当电压低于设定值时，保护器将切断电源，以防止电机在电压不足的情况下运行并造成损坏。
此外，电机综合保护器通常还具有温度保护功能，可以通过温
度传感器监测电机的温度，当温度超过设定值时，保护器将采取相应的保护措施。
总之，电机综合保护器通过对电机电流、电压和温度等参数的监测和判断，实现对电机的全方位保护，保证电机安全运行，延长电机的使用寿命。
浅谈电动机综合保护器工作原理及故障处理浅谈电动机综合保护器工作原理及故障处理刘争(国投新集培训中心摘要:本文从电动机综合保护器的工作原理入手,通过分析故障产生的原因来总结故障处理的方法.关键词:电动机综合保护器工作原理故障处理1电动机综合保护器的工作原理电动机综合保护器是一种以电子器件为基础的保护装置,能对电动机实现过负荷保护,断相保护,短路保护和漏电闭锁功能的保护装置.下面以JDB80型保护器为例分别介绍各保护的工作原理.JDB80型保护器采用了集成元件,因而线路得以简化,整个保护器为一整体,可分为取样电路和控制板两部分.1.1取样电路工作原理:取样器的用途是取得过载.短路和断相保护器的信号电压,它是由电流互感器.信号变换电路和整定电路等部分组成.电流互感器(L1一L3)绕组输出的交流信号,首先经过电阻R1,R2转变成交流电压信号,然后经过二极管D1一D3和电容器C1一C3整流滤波,最后在电阻R7,R8,R9上形成所需的直流电压信号.此时电压不能使D11击穿,所以各比较器正常工作,D4,D5,D6反向截止状态,当负载发生短路和过载时,互感器应电流大,经整流滤波和直流信号电压大,经过D7,D8,D9击穿D11得到过载和短路信号.当电动机的一相断线(如L1感应这相),该相的电流互感器无信号输出但另外两相互感器仍有信号电压输出,这时R7两端无直流信号电压,D4正向导通,这时V3基极得到一断相信号电压.为了调节过载和短路整定动作电流,在每相电流互感器的二次侧并联负载电阻,并用波动开关K1进行换接,以实现电流的粗调,因为在交流信号电压幅值一定时负载电阻越小,整定动作电流越小,所以负载电阻并联时,动作电流将加大一倍,因此该保护器的动作电流粗调为四档,为了实现细调,信号输出点串联有11 段电阻,用转换开关K2进行调节,在K2处输出的电流电压一定条件下,接入的电阻段数越少,动作电流越大.1_2控制板工作原理如下:1.2.1正常运行:当电动机工作在额定的情况时,电流互感器感应电压低于各比较器的门坎电压,各比较器正常工作,14脚1脚为高电位,D21,D20反向截止,7脚输出低电位,三极管V1截止,电压24V经R57,D23反向击穿,三极管V2饱和导通,继电器J得电吸合,闭合常开接点,为接通起动器的控制电路做好;隹备,允许起动器启动运行.1.2.2过载保护:当电动机的负载电流超过其额定电流12倍时,电流互感器感应电压经D7,D8,D9,D12,K2输出信号电压,经R29,R3分压到比较器10脚,10脚电位高于它的门坎电压,因而8脚输出高电位,D15反向截止,经过R32,D14对C4充电,经过一段延时,当C4上的电压升高到使13脚电压高于它的门槛电压时,14 端输出低电位,这时24V电压经过R57,D19到14脚到比较器内部,D23截止,V2截止,继电器J释放断开它的常开接点,切断起动器的控制电路,起动器跳闸,实现过载保护.过载保护动作使电动机主电路断电后,过载电压信号消失,C4通过R35等元件放电,当C4 两端电压降低到12脚的门槛电压值以下时,V2再次饱和导通,继电器重新吸合,为电动机再次启动做好准备.由此可知该保护器的过载保护动作后,再经过一段延时,才能自动复位,从而可以给过载后的电动机一段冷却时间.1_2.3短路保护:短路时只要短路电流达到或超过额定电流的8倍时,电流互感器感应电压经过D7,D8,D9,R12,D11,R24,D12,D13,R26,R36对C5充电,经过250ms,使5脚电压超过它的门槛电压,促使7脚输出高电位,7脚高电位经过R56,D17加到三极管V1基极,V1饱和导通,V2截止,继电器J释放,实现短路保护.1.2.4断相保护:当电动机主电路出现一相断线时,取样器输出信号电压,该信号电压将稳压管D1击穿,通过R29.R31分压后加到1O脚,同时V3低点位导通,使9脚电压下降,这时10脚电压高于9脚,8脚输出高电位对C4充电延时,C4的充电电压使13脚的电压高于它的门槛电压,14脚输出低电位V2截止继电器J释放实现断相保护.1.2.5漏电闭锁:在磁力启动器启动之前,接触器的常闭辅助触头闭合,检测单元经R47,R48,R51,D18,D19经33号端子对电动机绕组和负荷线路的绝缘电阻进行检测,在电动机绕组和负荷线路的对地绝缘电阻高于规定值时,3脚电压高于门槛电压的信号电压, 因而1端输出高电位,V2饱和导通不影响电动机的正常启动,一但电动机绕组和负荷线路对地绝缘电阻降低到规定的漏电闭锁动作电阻值时,3脚电压将低于其门槛电压,因而1脚输出低电位,促使V2 截止,继电器J释放,启动器不能启动,实现漏电闭锁.2排除电动机综合保护器故障的一般方法①电流法这是一种常用的测量方法,它是通过仪表测量线路中的电流是否符合正常值,以此判定故障原因的一种方法.②电压表法:是利用万用表相应的电压档位测量电路中电压值的一种方法,通常测量时测量电源电压是否正常,测量时要注意仪表的档位,选择合适的量程,测量直流时要注意表笔的极性,先高后低是一种较为常用的方法.③电阻法:是利用万用表来测量线路,继电器线圈,电子元件等器件的阻值是否正常,以此来判断故障的方法.④直接检查法:对于那些知道故障现象或根据以往经常出现故障的几率,再就是一些特殊故障可以直接检查.调整参数法.有些元件无损坏,线路接线良好,只是由于某些物理量调整不适合尔使系统不能正常工作,这时应根据保护器原理及参数进行调整.通过检测,分析和判断,逐步缩小范围,排除故障的过程往往就是分析,检测,判断逐步缩小故障范围的过程,灵活运用上述所讲方法,逐步缩小故障范围,直至找出故障点,在排除故障的过程中,先动脑,后动手从故障现象的确定至分析检测和判断都有保持清醒的头脑,做到"运筹帷幄,决胜千里",正确的分析可以起到事半功信的效果,要养成良好工作习惯.(上接第305页)通过计算得出:△.:AIRlsin.tg4-COS.}精插补:计算出的N一般情况下都不是整数,大部分都有小数部分.但是步进电机所走步数肯定是整数的,因此将本次插补计算得到的结果与前次插补留下的小数部分进行相加,然后将相加后的和进行取整,通过取整得到的结果便是本次插补值,再将取整后的余数留给下一次插~bB,t处理.当将粗插补和精插补引入后,每次插补日寸都会出现～定的误差,但是在整个的插补过程中的误差累积不会比1个脉冲当量大.判另0终点的方法为当步进电机实际所走的脉冲数与该加工段所需的总脉冲数相等时,停止插补运算.4结束语本文采用与仿形加工相类似的刀架布局,结合研究,设计的数控插补计算的方式,实现了通过对刀架拖板进行单坐标控制以达到刀架纵,横向两坐标联动的目的.该方法在将普通机床的操作简便等特点加以保留的基础上,又增加了可进行锥面,圆弧面加工等数控机床的功能,并且利用具有一套伺服的系统来代替需要使用两套伺服的系统来降低成本.该方案在程序的编制上简便易懂,且其加工方式容易被接受,这些都为将此方案应用于机床的改造中提供了强有力的保障. 参考文献:…徐时亮单片微机轻件设计技术[M】北京:科学技术文献出版社. 2008.【2]雷学东,朱晓春数控原理与系统【M1南京南京大学出版社.2006.【31王惠方金属切削机床——囤外机械工业基本情况【M].北京:机械工,出版社.2004。
jd—2智能电动机保护器说明
（原创版）
目录
1.JD-2 智能电动机保护器的概述
2.JD-2 智能电动机保护器的主要功能
3.JD-2 智能电动机保护器的技术参数
4.JD-2 智能电动机保护器的安装与使用
5.JD-2 智能电动机保护器的优势与应用范围
正文
【提纲】
1.JD-2 智能电动机保护器的概述
JD-2 智能电动机保护器是一款集保护、控制、监测于一体的电动机保护设备，适用于对各种电动机进行保护和控制。
该保护器具有高可靠性、高灵敏度、操作简便等特点，可以有效地防止电动机因过载、短路、漏电等故障导致的损坏，提高电动机的使用寿命和运行效率。
2.JD-2 智能电动机保护器的主要功能
JD-2 智能电动机保护器的主要功能包括：过载保护、短路保护、漏电保护、过热保护、断相保护等。
这些保护功能可以有效地防止电动机因各种原因导致的损坏，确保电动机的安全运行。
3.JD-2 智能电动机保护器的技术参数
JD-2 智能电动机保护器的技术参数包括：工作电压、工作电流、保护电流、保护时间等。
用户可以根据电动机的具体参数选择合适的保护器，以实现最佳的保护效果。
4.JD-2 智能电动机保护器的安装与使用
JD-2 智能电动机保护器的安装非常简便，只需将其接入电动机的电源电路即可。
使用时，用户可以通过保护器上的显示屏查看电动机的运行状态和故障信息，实现实时监测和控制。
5.JD-2 智能电动机保护器的优势与应用范围
JD-2 智能电动机保护器具有高可靠性、高灵敏度、操作简便等优势，广泛应用于各种工业设备的电动机保护和控制，如风机、水泵、压缩机等。
电子式电动机保护器之浅释
(2021新版)
Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management.
( 安全管理 )
单位：______________________
姓名：______________________
日期：______________________
编号：AQ-SN-0411
电子式电动机保护器之浅释(2021新版)
我们知道，热继电器具有结构简单，成本低廉，体积小，使用方便的优点。
但热继电器保护功能单一，精度低，动作不稳定，发热时间常数小。
简单地说，热继电器样样都好，就是保护性能不可靠，这是其致命弱点，也正因为此，保护性能可靠的电子式电动机保护器应运而生。
它在显示其勃勃生机的同时，正经历着一个逐渐走向成熟的过程。
我企业生产环境较恶劣，高温、多粉尘、潮湿、连续生产，电动机损坏率较高。
我们曾先后选用过好几种形式的电机保护器，也因而得出了一些体会。
下面从可靠性、使用方便程度及经济性三方面来对电子式电动机保护器，谈谈自己不成熟的体会。
电子式电动机保护器（电机保护器）可靠性
目前，工矿企业热继电器普遍使用，但损坏电机现象也普遍存在。
据调查发现，异步电机的故障中90％以上是定子绕组因过热损
坏，而其中近60％是因断相故障引起，这既说明了热继电器作为断相保护相当不可靠，又说明了断相保护的必要性。
且热继电器因电动机起动电流的冲击，引起自身的断相也偶有发生，所以新颖的电动机保护器必须具备断相保护功能。
前面已经提到，热继电器的发热时间常数小，对于大惯量重载起动的电机非常不适应，常采用起动时短接热继电器的方法，这样不但使控制系统结构复杂、成本增加，同时也存在了保护的死区。
有的为了避免起动时误动作，调大整定电流，使保护形同虚设，而大多数的电子式电机保护器的检测电流互感器由于采用了速饱和电流互感器，故一般具有冷态时允许起动时间长；热态时过载动作迅速的特点。
这正好与工矿企业的电动机实际保护要求相匹配，更能可靠的保护电机过载。
热继电器的检测元件是双金属片，由于起动电流及过载等过流冲击，很容易使双金属片产生疲劳效应，造成刻度值偏移，动作不稳定，且这在生产现场却较难发现，最后造成过载不动作。
而电子式电机保护器由于检测元件采用电流互感器，不存在发热问题，其
动作稳定性与热继电器相比有了质的飞跃。
使用方便程度
较先进的电子式电动机保护器（电机保护器），检测元件一般采用电流互感器，且出现了穿芯式结构。
自穿芯式电动机保护器（电机保护器）问世，由于同热继电器相比具有众多优点，引起了电工界的浓厚兴趣。
穿芯式结构不但具有使用方便，与主回路完全隔离，既不会影响主回路，又提高了自身的可靠性。
同时，又彻底解决了接线端子发热的问题，且互换性好。
但目前国内外一般只有大规格电动机保护器（电机保护器）采用穿芯式，而小规格只能采用接线式。
电子式电动机保护器（电机保护器）解决了热继电器功能单一的问题，新产生了需工作电源的弊端。
虽然电子线路放大、驱动需工作电源的要求在情理之中，但是对电动机保护器（电机保护器）的应用带来了一系列的问题，如用户使用前必须认准电源接线端子，了解电源电压等级等诸多不便。
另外，由于电动机保护器（电机保护器）需要连续工作，这样因电网电压的波动、干扰、自身的发热
等因素，使其的故障率也很高。
据我厂曾对使用过的电子式电动机保护器（电机保护器）的不完全统计，电动机保护器（电机保护器）的自身故障一半以上均出自电源部分，这大大挫伤了电气工作者使用电子式电动机保护器（电机保护器）的热情。
另外，电子式电动机保护器（电机保护器）由于执行元件采用电磁式继电器，存在了两个难以克服的矛盾。
一、采用继电器的常开触点实行保护方案，其特点主回路不工作时触点常开，所以其触点必须串接于接触器的自保回路，这样既使用户感到安装不便，又无法用于自动控制的电路；
二、用继电器的常闭触点动作实行保护方案，虽然其控制触点可象热继电器一样直接串接于控制回路，但由于其自动复位，同样也无法适用于自动控制系统。
这大大限制了电子式电机保护器的使用范围。
一方面替代热继电器时需改变控制线路，另一方面不能使用于因无人看守，长期工作，故障率相对较高的需自动控制的设备如水泵、压缩机等。
经济性
由于热继电器结构简单，生产批量大，成本极为低廉；而电子式电动机保护器（电机保护器）其内部一般由信号检测，放大、处理、执行、电源等部分构成，其生产成本远比热继电器高，这给用户初次投资带来一定的压力，也给全面推广电子式电动机保护器（电机保护器）带来了一定的困难。
作为生产厂家，在提高产品性能的同时，降低生产成本是需不断努力的目标。
新颖电动机保护器（电机保护器）。
从上述可知，电子式电动机保护器（电机保护器）的特点是功能可靠，但普遍存在着结构复杂，使用维修不便、体积大、成本高的不足。
这里我向大家介绍由宁波市海曙巨龙电气厂生产的经过我厂两年多使用的UL-E2系列电动机保护器（电机保护器）。
该产品保留了电子式电动机保护器（电机保护器）的所有优点，而完全克服了该类电动机保护器（电机保护器）的不足。
下面也从三方面同普通的电子式电动机保护器（电机保护器）作一下比较。
功能：该电动机保护器（电机保护器）具有断相、过电流保护功能。
该电动机保护器（电机保护器）在我厂使用二年多来，已使
用UL-E2系列电动机保护器（电机保护器）的设备，基本上没发现电动机损坏现象，尤其是该电动机保护器（电机保护器）使用于退火窑中的引风机。
由于风机的动平衡较差，常因振动引起固定脚松动，进一步引起电源线拉断或接线端松脱，但从未造成电机损坏。
该电动机保护器（电机保护器）除了具有一般电子式电机保护器功能多、动作灵敏、性能稳定外，还具有如下特点；电动机保护器（电机保护器）断相信号.及过电流保护信号独立，这样，既使过电流的设定值不当，也不管电动机在起动前断相还是运行中断相，电动机保护器（电机保护器）均能可靠动作。
UL-E2系列电动机保护器（电机保护器）的电流整定用刻度盘表示，非常醒目方便，使用时只需把刻度调节到与电动机额定电流相对应的值。
克服了目前国内同类产品需满载调试的困难。
这样使用电动机保护器（电机保护器）后，既能使电动机充分发挥过载能力，又能使电动机得到可靠的保护。
使用方便程度：UL-E2系列电动机保护器（电机保护器）的使用甚为方便，整个系列均采用串芯式（只须穿1匝），无需外电源的结
构，而这方面日本OMRON公司的同类产品小规格保护器需穿8匝。
巨龙电气厂这方面的突破，关键是他们的执行机构采用了专利技术的微功耗固态继电器，驱动功耗为1uW，而电磁式继电器，驱动功率为200mW,相比之下，灵敏度高了好几个数量级，彻底解决了电子式保护器无源化、串芯式的问题。
且该电动机保护器（电机保护器）具有智能特性，保护器不但能直接串接于控制回路，还能自动识别手动控制回路和自动控制回路。
使用时无需象热继电器那样调节复位方式。
保护器动作后，对于手动控制回路，能自动复位，而对于自动控制回路，又能己忆自锁，避免电动机在故障状态，重复起动，加剧电动机的损坏。
该电动机保护器（电机保护器）体积小，并且安装尺寸，可同JR16热继电器互换。
该电动机保护器（电机保护器）的整体线路采用模块式全密封结构，内部又采用固态继电器，既防水、防尘、又防爆，可适用于任何恶劣的环境，我厂使用该电动机保护器（电机保护器）两年多来，至今末发现电动机保护器（电机保护器）损坏现象。
遗憾的是，该电动机保护器（电机保护器）无故障指示功能，不能直
观的判断故障原因。
最后，该电动机保护器（电机保护器）的价格只有国内同类产品的1／2左右。
