电动机保护的保护原理和作用

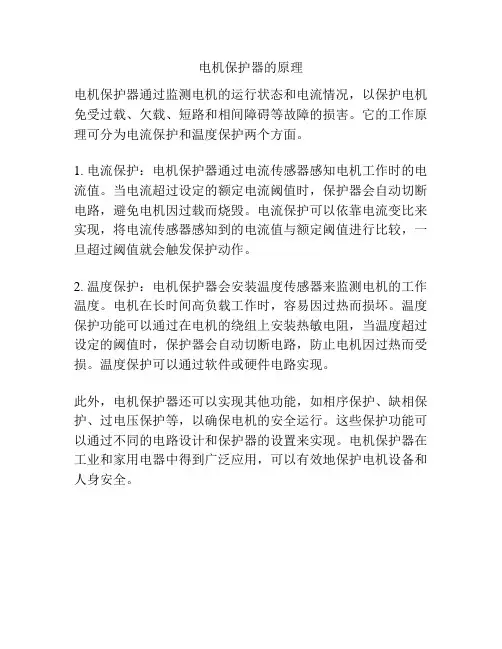

电机保护器的原理
电机保护器通过监测电机的运行状态和电流情况，以保护电机免受过载、欠载、短路和相间障碍等故障的损害。

它的工作原理可分为电流保护和温度保护两个方面。

1. 电流保护：电机保护器通过电流传感器感知电机工作时的电流值。

当电流超过设定的额定电流阈值时，保护器会自动切断电路，避免电机因过载而烧毁。

电流保护可以依靠电流变比来实现，将电流传感器感知到的电流值与额定阈值进行比较，一旦超过阈值就会触发保护动作。

2. 温度保护：电机保护器会安装温度传感器来监测电机的工作温度。

电机在长时间高负载工作时，容易因过热而损坏。

温度保护功能可以通过在电机的绕组上安装热敏电阻，当温度超过设定的阈值时，保护器会自动切断电路，防止电机因过热而受损。

温度保护可以通过软件或硬件电路实现。

此外，电机保护器还可以实现其他功能，如相序保护、缺相保护、过电压保护等，以确保电机的安全运行。

这些保护功能可以通过不同的电路设计和保护器的设置来实现。

电机保护器在工业和家用电器中得到广泛应用，可以有效地保护电机设备和人身安全。

大型电动机高阻抗差动保护原理、整定及应用大型电动机高阻抗差动保护原理、整定及应用一、引言随着电力系统的发展和电动机的广泛应用，电动机保护也变得越来越重要。

其中差动保护是电动机保护中常用的一种方法，它可以有效地检测电动机的故障并及时采取保护措施。

本文将介绍一种常用的差动保护方案——大型电动机高阻抗差动保护，包括其原理、整定方法以及应用。

二、大型电动机高阻抗差动保护原理大型电动机高阻抗差动保护是一种基于电流差动原理的保护方案。

它通过比较电动机的输入和输出电流来检测电动机的故障。

具体原理如下：1. 故障前状态：电动机的输入和输出电流应该是相等的，差动电流为零。

2. 故障发生：当电动机发生故障时，比如转子绕组短路或绝缘损坏，会导致差动电流增大。

3. 保护动作：差动保护装置会监测输入和输出电流的差值，当差值超过设定的阈值时，会发出保护信号，触发断路器断开电路，以保护电动机不受进一步损坏。

三、大型电动机高阻抗差动保护整定方法1. 阻抗整定：大型电动机高阻抗差动保护的阻抗整定是非常关键的一步。

阻抗整定的目的是确定差动电流的阈值，使其能够准确地检测电动机的故障。

阻抗整定一般通过实验来进行，根据电动机的特性和运行状态来确定阈值。

2. 故障判据：大型电动机高阻抗差动保护的故障判据一般是根据电动机的额定电流和差动电流的比值来确定的。

当差动电流与额定电流的比值超过一定的阈值时，就判定为电动机故障。

3. 阈值设定：阈值设定是根据电动机的特性和运行条件来确定的。

一般来说，阈值设定应该略大于电动机在正常运行状态下的差动电流，以确保能够准确地检测到故障。

四、大型电动机高阻抗差动保护应用大型电动机高阻抗差动保护广泛应用于各种大型电动机的保护中，尤其是对于容易发生故障的电动机，如高压电机、重载电机等。

它可以有效地检测电动机的故障，避免因故障而导致设备损坏甚至事故发生。

大型电动机高阻抗差动保护还可以与其他保护装置相结合，形成多重保护，提高电动机的安全性和可靠性。

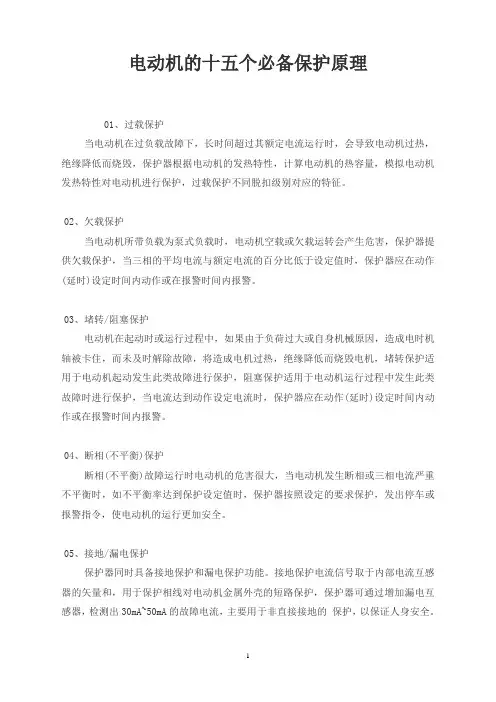

电动机的十五个必备保护原理01、过载保护当电动机在过负载故障下，长时间超过其额定电流运行时，会导致电动机过热，绝缘降低而烧毁，保护器根据电动机的发热特性，计算电动机的热容量，模拟电动机发热特性对电动机进行保护，过载保护不同脱扣级别对应的特征。

02、欠载保护当电动机所带负载为泵式负载时，电动机空载或欠载运转会产生危害，保护器提供欠载保护，当三相的平均电流与额定电流的百分比低于设定值时，保护器应在动作(延时)设定时间内动作或在报警时间内报警。

03、堵转/阻塞保护电动机在起动时或运行过程中，如果由于负荷过大或自身机械原因，造成电时机轴被卡住，而未及时解除故障，将造成电机过热，绝缘降低而烧毁电机，堵转保护适用于电动机起动发生此类故障进行保护，阻塞保护适用于电动机运行过程中发生此类故障时进行保护，当电流达到动作设定电流时，保护器应在动作(延时)设定时间内动作或在报警时间内报警。

04、断相(不平衡)保护断相(不平衡)故障运行时电动机的危害很大，当电动机发生断相或三相电流严重不平衡时，如不平衡率达到保护设定值时，保护器按照设定的要求保护，发出停车或报警指令，使电动机的运行更加安全。

05、接地/漏电保护保护器同时具备接地保护和漏电保护功能。

接地保护电流信号取于内部电流互感器的矢量和，用于保护相线对电动机金属外壳的短路保护，保护器可通过增加漏电互感器，检测出30mA~50mA的故障电流，主要用于非直接接地的保护，以保证人身安全。

06、外部故障保护当保护器检测到有外部故障出现，外部故障开关量输入与保护器定义的开关量输入状态不一致时，保护器按照设定的要求保护，确保电动机设备安全。

07、起动超时保护在电动机起动过程中，保护器只具有断相(不平衡)，接地/漏电等保护功能，其余保护功能不起作用，在起动结束后，所有保护功能(按用户设定)均自动投入，当电动机起动时间超过用户设定的起动时间，电流还大于额定电流1.1倍时，保护器按照设定的要求保护，在动作(延时)设定时间内发出停车命令，停止电机运行。

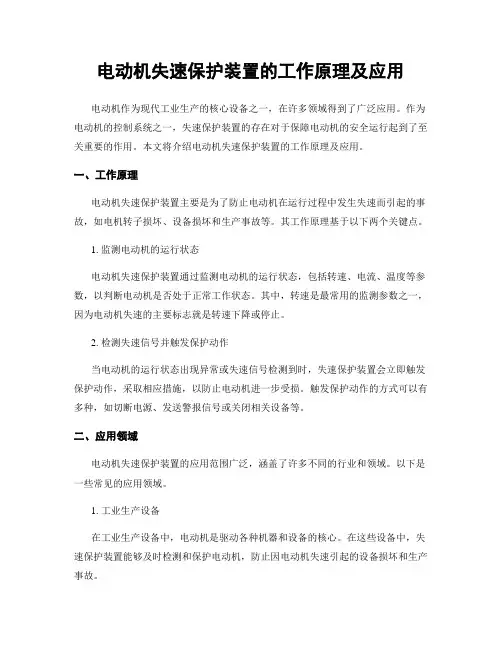

电动机失速保护装置的工作原理及应用电动机作为现代工业生产的核心设备之一，在许多领域得到了广泛应用。

作为电动机的控制系统之一，失速保护装置的存在对于保障电动机的安全运行起到了至关重要的作用。

本文将介绍电动机失速保护装置的工作原理及应用。

一、工作原理电动机失速保护装置主要是为了防止电动机在运行过程中发生失速而引起的事故，如电机转子损坏、设备损坏和生产事故等。

其工作原理基于以下两个关键点。

1. 监测电动机的运行状态电动机失速保护装置通过监测电动机的运行状态，包括转速、电流、温度等参数，以判断电动机是否处于正常工作状态。

其中，转速是最常用的监测参数之一，因为电动机失速的主要标志就是转速下降或停止。

2. 检测失速信号并触发保护动作当电动机的运行状态出现异常或失速信号检测到时，失速保护装置会立即触发保护动作，采取相应措施，以防止电动机进一步受损。

触发保护动作的方式可以有多种，如切断电源、发送警报信号或关闭相关设备等。

二、应用领域电动机失速保护装置的应用范围广泛，涵盖了许多不同的行业和领域。

以下是一些常见的应用领域。

1. 工业生产设备在工业生产设备中，电动机是驱动各种机器和设备的核心。

在这些设备中，失速保护装置能够及时检测和保护电动机，防止因电动机失速引起的设备损坏和生产事故。

2. 船舶和汽车电动机在船舶和汽车中的应用也非常广泛。

失速保护装置能够及时监测和保护船舶和汽车中的电动机，保障其安全运行，并防止因电动机失速引起的交通事故。

3. 污水处理设备污水处理设备中的电动机是处理过程中的核心部件，如果电动机失速，可能导致处理过程中出现故障甚至停机。

失速保护装置能够监测电动机状态，并在失速发生时及时采取保护措施，确保污水处理设备正常运行。

4. 制造业在制造业领域，电动机是生产流水线中的关键设备。

失速保护装置能够提供对电动机的监测和保护，保障生产流程的连续性和稳定性，减少因电动机失速而导致的停工和设备故障。

5. 矿山和建筑工地在矿山和建筑工地等环境中，电动机经常处于高载荷状态下运行。

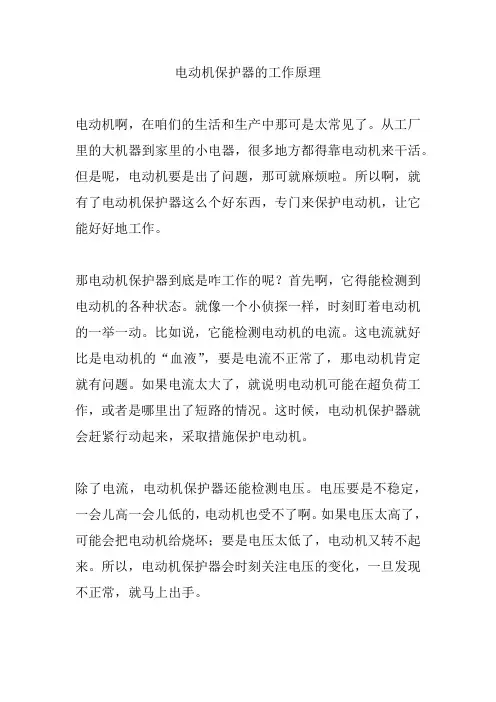

电动机保护器的工作原理电动机啊，在咱们的生活和生产中那可是太常见了。

从工厂里的大机器到家里的小电器，很多地方都得靠电动机来干活。

但是呢，电动机要是出了问题，那可就麻烦啦。

所以啊，就有了电动机保护器这么个好东西，专门来保护电动机，让它能好好地工作。

那电动机保护器到底是咋工作的呢？首先啊，它得能检测到电动机的各种状态。

就像一个小侦探一样，时刻盯着电动机的一举一动。

比如说，它能检测电动机的电流。

这电流就好比是电动机的“血液”，要是电流不正常了，那电动机肯定就有问题。

如果电流太大了，就说明电动机可能在超负荷工作，或者是哪里出了短路的情况。

这时候，电动机保护器就会赶紧行动起来，采取措施保护电动机。

除了电流，电动机保护器还能检测电压。

电压要是不稳定，一会儿高一会儿低的，电动机也受不了啊。

如果电压太高了，可能会把电动机给烧坏；要是电压太低了，电动机又转不起来。

所以，电动机保护器会时刻关注电压的变化，一旦发现不正常，就马上出手。

还有啊，电动机保护器还能检测电动机的温度。

电动机在工作的时候会发热，如果温度太高了，那就说明电动机可能出问题了。

比如说，电动机的散热不好，或者是里面的零件磨损了。

这时候，电动机保护器就会根据温度的情况，采取相应的措施，比如让电动机停下来休息一会儿，或者发出警报，让人们赶紧来检查。

那么，电动机保护器发现问题之后，会采取哪些措施呢？一般来说，有这么几种。

如果是电流太大了，电动机保护器可能会断开电路，让电动机停止工作。

这样就可以避免电动机因为超负荷而被烧坏。

如果是电压不正常，电动机保护器可能会调整电压，或者干脆把电动机和电源断开，等电压恢复正常了再让电动机工作。

如果是温度太高了，电动机保护器可能会启动散热装置，让电动机尽快降温。

或者也可以让电动机停下来，等温度降下来之后再继续工作。

电动机保护器还有一个很重要的功能，就是能记录电动机的工作状态。

它就像一个小账本一样，把电动机的电流、电压、温度等情况都记录下来。

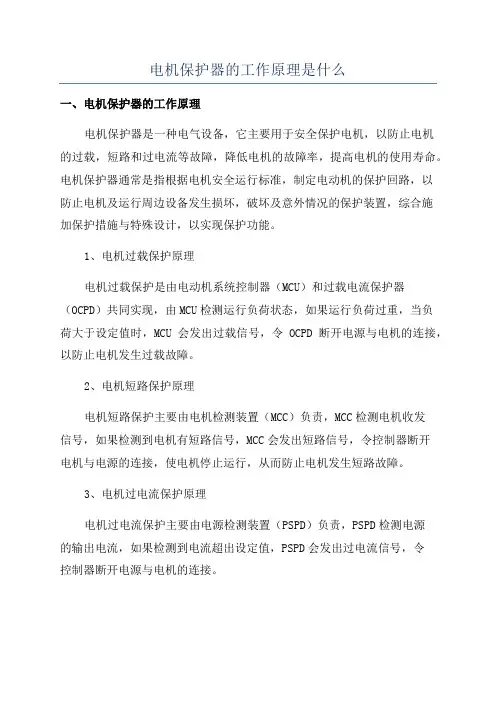

电机保护器的工作原理是什么
一、电机保护器的工作原理
电机保护器是一种电气设备，它主要用于安全保护电机，以防止电机
的过载，短路和过电流等故障，降低电机的故障率，提高电机的使用寿命。

电机保护器通常是指根据电机安全运行标准，制定电动机的保护回路，以
防止电机及运行周边设备发生损坏，破坏及意外情况的保护装置，综合施
加保护措施与特殊设计，以实现保护功能。

1、电机过载保护原理
电机过载保护是由电动机系统控制器（MCU）和过载电流保护器（OCPD）共同实现，由MCU检测运行负荷状态，如果运行负荷过重，当负
荷大于设定值时，MCU会发出过载信号，令OCPD断开电源与电机的连接，以防止电机发生过载故障。

2、电机短路保护原理
电机短路保护主要由电机检测装置（MCC）负责，MCC检测电机收发
信号，如果检测到电机有短路信号，MCC会发出短路信号，令控制器断开
电机与电源的连接，使电机停止运行，从而防止电机发生短路故障。

3、电机过电流保护原理
电机过电流保护主要由电源检测装置（PSPD）负责，PSPD检测电源
的输出电流，如果检测到电流超出设定值，PSPD会发出过电流信号，令
控制器断开电源与电机的连接。

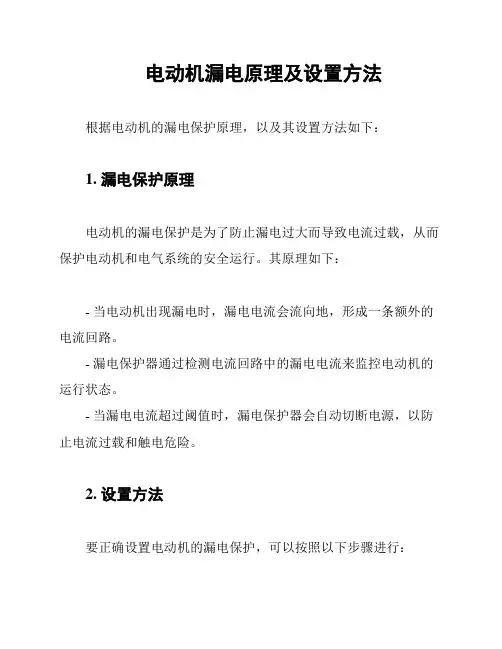

电动机漏电原理及设置方法
根据电动机的漏电保护原理，以及其设置方法如下：
1. 漏电保护原理
电动机的漏电保护是为了防止漏电过大而导致电流过载，从而保护电动机和电气系统的安全运行。

其原理如下：
- 当电动机出现漏电时，漏电电流会流向地，形成一条额外的电流回路。

- 漏电保护器通过检测电流回路中的漏电电流来监控电动机的运行状态。

- 当漏电电流超过阈值时，漏电保护器会自动切断电源，以防止电流过载和触电危险。

2. 设置方法
要正确设置电动机的漏电保护，可以按照以下步骤进行：
1. 首先，确定漏电保护器的额定电流和额定漏电动作时间。

2. 确保漏电保护器符合相关的安全标准和规定。

3. 将漏电保护器接入电动机的电源电路中。

4. 将漏电保护器的漏电电流调整到适当的阈值，并设置漏电动作时间。

5. 进行漏电保护器的测试，确保其正常工作和准确触发。

请注意，在设置电动机的漏电保护时，需参考相关的电气设备安装和使用规范，以确保保护器的正确安装和调整。

希望以上内容对您有所帮助！如有任何疑问，请随时提问。

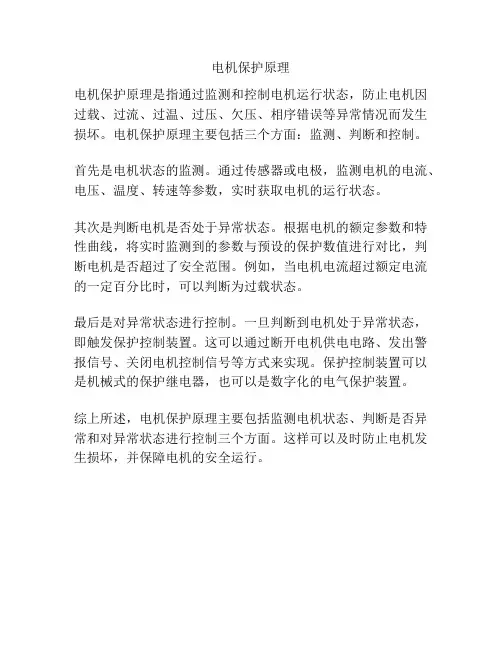

电机保护原理
电机保护原理是指通过监测和控制电机运行状态，防止电机因过载、过流、过温、过压、欠压、相序错误等异常情况而发生损坏。

电机保护原理主要包括三个方面：监测、判断和控制。

首先是电机状态的监测。

通过传感器或电极，监测电机的电流、电压、温度、转速等参数，实时获取电机的运行状态。

其次是判断电机是否处于异常状态。

根据电机的额定参数和特性曲线，将实时监测到的参数与预设的保护数值进行对比，判断电机是否超过了安全范围。

例如，当电机电流超过额定电流的一定百分比时，可以判断为过载状态。

最后是对异常状态进行控制。

一旦判断到电机处于异常状态，即触发保护控制装置。

这可以通过断开电机供电电路、发出警报信号、关闭电机控制信号等方式来实现。

保护控制装置可以是机械式的保护继电器，也可以是数字化的电气保护装置。

综上所述，电机保护原理主要包括监测电机状态、判断是否异常和对异常状态进行控制三个方面。

这样可以及时防止电机发生损坏，并保障电机的安全运行。
