TB 3074-2017 铁路信号设备雷电电磁脉冲防护技术条件

铁路新建机房建筑物雷电防护措施探讨【摘要】铁路新建机房建筑物雷电防护措施与既有线机房建筑物的防护措施在设计与施工方面存在着不同,本文着重从接闪器、引下线、接地系统及等电位连接、机房屏蔽等不同方面对铁路新建机房建筑物雷电防护措施进行探讨。

【关键词】铁路雷电防护接地1 铁路新建机房建筑物雷电防护措施1.1 接闪器设置接闪器是位于建筑物顶部,包括避雷针、避雷线、避雷网和避雷带等的防雷装置。

其作用是利用其突出建筑物部位把雷电引向自身,承接直击雷放电。

根据GB 50057-2010、TB/T3074-2003及铁运〔2006〕26号等标准要求,铁路新建机房建筑物应采取防直击雷措施, 但“信号机房建筑物屋顶不允许设置避雷针”,因为高高耸立在建筑物屋顶的避雷针,会增加落雷的概率,造成对新建机房建筑物更为严重的感应雷击。

因此铁路新建机房建筑物接闪器采用避雷网与避雷带相结合方式。

即在新建机房建筑物上铺设避雷网和避雷带。

避雷网一般采用40mm×4mm的热镀锌扁钢交叉焊接明敷构成不大于3m×3m的方形网格,每隔3m与避雷带焊接连通。

避雷带设置在处屋脊、房檐等到建筑物顶的突出边缘部分,沿建筑物定周边或女儿墙使用不小于Φ8mm热镀锌圆钢设置一圈,用热镀锌圆钢均匀设置避雷带支撑柱,距墙体高度0.15m,支撑柱间距不大于1m。

1.2 引下线设置引下线是用来连接接闪器与接地装置的导体,其作用是将雷电流从接闪器传导至接地装置。

新建机房建筑物的引下线应利用建筑物钢筋混凝土中的钢筋或钢结构柱。

优先利用建筑物外廓极易受雷击的几个角上的柱子主钢筋,这样的设计与施工不仅实现了钢材的节约,更重要的是相对于既有线建筑物引下线明敷方式要更加安全。

当利用新建建筑物钢筋混凝土中的钢筋作为引下线时,其上部屋顶上应与接闪器焊接,下部与接地系统相连。

建筑物主筋(加强钢筋)使用直径为16mm及以上的钢筋时,应利用两根钢筋绑扎或焊接作为一组引下线;使用直径为10mm及以上钢筋时,应利用四根钢筋绑扎或焊接作为一组引下线。

施耐德低压电气考试考试答案（题库版）1、问答题选择电涌器要遵循哪些步骤？正确答案：根据当地雷暴日天数、建筑物类型、建筑物有否接闪器和对供电连续性要求的高低确定电涌保护器所需达到的最大放电电流Imax（江南博哥）。

对有接闪器的建筑物，其雷电冲击电流形成的辐射电磁场可在闭合回路中产生过电压，此时应在进线处安装Imax=60KA（10/350微秒）的PRF1电涌保护器。

根据被保护设备的Uchoe确定电涌器的Up。

确定被保护回路类型（1P、1P+N、3P、3P+N）及其接地系统类型（TT、TN-S、TN-C、IT）确定配电网络的Us.max和电涌器的Uc。

根据基本原则Us.max<up<uchoe对照电涌器的参数表选定电涌器。

br="">在PRF1和二级电涌保护器之间串联一LA40解藕器，以实现PRF1和低残压电涌保护器的保护动作配合。

2、问答题要求NS断路器完成远方监控测量功能时，如何选配和联接Digipact元件？正确答案：需做如下配置：NS400630断路器需配置带COM通讯功能的电子脱扣器STR53UE或STR43ME（NS100250断路器无此项）；断路器根据所需要传输的状态量可以选择配置标准辅助接点OF、SD、SDE、SDV、CD、CE；断路器根据控制要求选配标准的电动操作机构；每台断路器配一台指示与控制接口SC150；以上三项与SC150联接。

PM150电力参数测量仪。

多台断路器（具体数量要求参见问题4.7）共用一台数据集中器DC150，每台SC150和PM150通过内部总线与DC150联接，DC150通过Modbus/Jbus总线与PC 机、PLC通讯。

另外，CompactNS断路器可以选配带通讯功能的辅助接点和电动机构，此时它们直接通过内部总线与DC150联接，不再与SC150联接。

这种配置方案尤其适用于NS100250断路器。

当电力参数测量仪选用PM300时，PM300表不通过内部总线与DC150联接，其直接通过MODBUS/JBUS通讯总线向监视器或PLC传输数据。

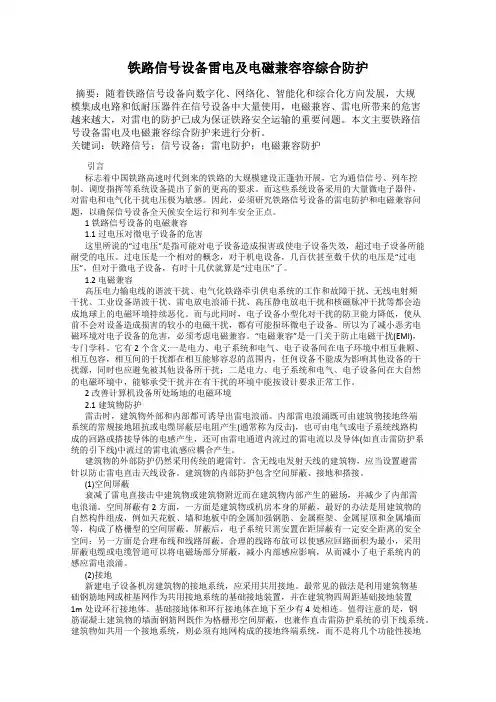

铁路信号设备雷电及电磁兼容容综合防护摘要：随着铁路信号设备向数字化、网络化、智能化和综合化方向发展，大规模集成电路和低耐压器件在信号设备中大量使用，电磁兼容、雷电所带来的危害越来越大，对雷电的防护已成为保证铁路安全运输的重要问题。

本文主要铁路信号设备雷电及电磁兼容综合防护来进行分析。

关键词：铁路信号；信号设备；雷电防护；电磁兼容防护引言标志着中国铁路高速时代到来的铁路的大规模建设正蓬勃开展，它为通信信号、列车控制、调度指挥等系统设备提出了新的更高的要求。

而这些系统设备采用的大量微电子器件，对雷电和电气化干扰电压极为敏感。

因此，必须研究铁路信号设备的雷电防护和电磁兼容问题，以确保信号设备全天候安全运行和列车安全正点。

1铁路信号设备的电磁兼容1.1过电压对微电子设备的危害这里所说的“过电压”是指可能对电子设备造成损害或使电子设备失效，超过电子设备所能耐受的电压。

过电压是一个相对的概念，对于机电设备，几百伏甚至数千伏的电压是“过电压”，但对于微电子设备，有时十几伏就算是“过电压”了。

1.2电磁兼容高压电力输电线的谐波干扰、电气化铁路牵引供电系统的工作和故障干扰、无线电射频干扰、工业设备谐波干扰、雷电放电浪涌干扰、高压静电放电干扰和核磁脉冲干扰等都会造成地球上的电磁环境持续恶化。

而与此同时，电子设备小型化对干扰的防卫能力降低，使从前不会对设备造成损害的较小的电磁干扰，都有可能损坏微电子设备。

所以为了减小恶劣电磁环境对电子设备的危害，必须考虑电磁兼容。

“电磁兼容”是一门关于防止电磁干扰(EMl)，专门学科。

它有2个含义:一是电力、电子系统和电气、电子设备间在电子环境中相互兼顾、相互包容，相互间的干扰都在相互能够容忍的范围内，任何设备不能成为影响其他设备的干扰源，同时也应避免被其他设备所干扰；二是电力、电子系统和电气、电子设备间在大自然的电磁环境中，能够承受干扰并在有干扰的环境中能按设计要求正常工作。

2改善计算机设备所处场地的电磁环境2.1建筑物防护雷击时，建筑物外部和内部都可诱导出雷电浪涌。

个人资料整理仅限学习使用铁路信号设备雷电及电磁兼容综合防护举例设计说明北京全路通信信号研究设计院二○○七年十月个人资料整理仅限学习使用目录1．设计依据11.1规范性引用文件11.2有关文件12．设计原则13．设计内容14．设计说明24.1金属物件搭接、焊接、冷压接要求24.2既有屋面避雷带、避雷网设计24.3既有建筑物引下线及地网设计34.4避雷针设计44.5既有微电子设备法拉第屏蔽笼设计44.6新建信号建筑物避雷带与法拉第屏蔽笼设计54.7新建建筑物水平接地体及垂直接地体设计64.8室内接地汇集线及等电位连接设计64.9浪涌保护器<SPD）设置方式及参数设计74.10轨旁设备接地及电缆屏蔽接地设计8个人资料整理仅限学习使用．1设计依据1.1规范性引用文件1.1.1铁路信号设备雷电电磁脉冲防护技术条件<TB/T 3074-2003）。

1.1.2铁路信号设备用浪涌保护器<TB/T 2311）。

1.1.3铁路信号设备雷电防护用变压器<TB/T 2653-2003）。

1.1.4建筑物防雷设计规范<GB 50057-94<2000版））。

1.1.5铁路信号设计规范<TB10007-2006）。

1.2有关文件1.2.1铁路信号设备雷电及电磁兼容综合防护实施指导意见<铁运〔2006〕26号）。

1.2.2关于进一步加强铁路信号设备雷电综合防护管理的通知<运基信号〔2007〕230号）。

1.2.3铁路防雷、电磁兼容及接地工程技术暂行规定<铁建设〔2007〕39号）。

2 ．设计原则2.1铁路车站信号设备处于空间、建筑物内的不同位置，其雷电电磁场强有较大的差异，因此需将被保护设备按空间分为不同的防护区，设计不同的防护方案。

2.2信号系统电源设备馈线、信号传输线路，对感应、传导的过电压应针对信号设备的抗扰能力<耐压水平），实施分级防护。

在进行分级防护设计时要充分地考虑两级浪涌保护器之间在响应速度、限制电压、通流容量等方面的匹配。

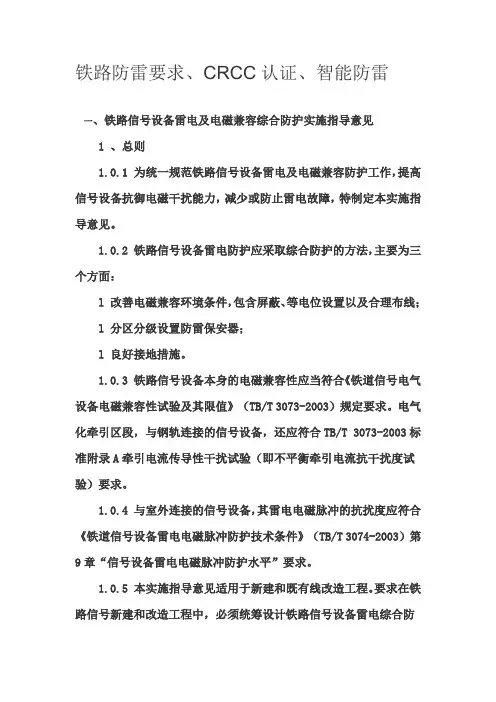

铁路防雷要求、CRCC认证、智能防雷一、铁路信号设备雷电及电磁兼容综合防护实施指导意见1 、总则1.0.1 为统一规范铁路信号设备雷电及电磁兼容防护工作，提高信号设备抗御电磁干扰能力，减少或防止雷电故障，特制定本实施指导意见。

1.0.2 铁路信号设备雷电防护应采取综合防护的方法，主要为三个方面：l 改善电磁兼容环境条件，包含屏蔽、等电位设置以及合理布线；l 分区分级设置防雷保安器；l 良好接地措施。

1.0.3 铁路信号设备本身的电磁兼容性应当符合《铁道信号电气设备电磁兼容性试验及其限值》（TB/T 3073-2003）规定要求。

电气化牵引区段，与钢轨连接的信号设备，还应符合TB/T 3073-2003标准附录A牵引电流传导性干扰试验（即不平衡牵引电流抗干扰度试验）要求。

1.0.4 与室外连接的信号设备，其雷电电磁脉冲的抗扰度应符合《铁道信号设备雷电电磁脉冲防护技术条件》（TB/T 3074-2003）第9章“信号设备雷电电磁脉冲防护水平”要求。

1.0.5 本实施指导意见适用于新建和既有线改造工程。

要求在铁路信号新建和改造工程中，必须统筹设计铁路信号设备雷电综合防护。

信号雷电综合防护设计与施工应由通过铁道部审定的专业公司承担。

对于隐蔽工程应严格执行监理和随工验收制度，确保工程质量。

2 铁路信号设备防雷保安器（SPD）的要求与设置2.1 一般要求2.1.1 铁路信号设备防雷保安器应纳入产品强制认证管理，技术指标和应用要求必须符合相关检测标准，所用防雷保安器须获得产品强制认证证书。

2.1.2 按照分区、分级、分设备防护和纵向、横向或纵横向防护的需要合理选用防雷保安器。

2.1.3 当防雷保安器处于劣化或损坏状态时，须立即自动脱离电路且不得影响设备正常工作。

l 防雷保安器并联应用时，在任何情况下不得成为短路状态；串联应用时，在任何情况下不得成为开路状态。

l 防雷保安器对地有连接的，除了放电状态，其他时间不得构成导通状态；否则必须辅以接地检测报警装置。

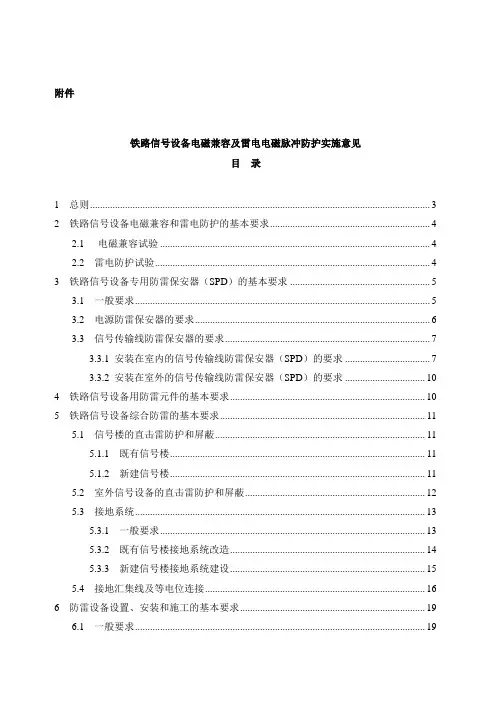

附件铁路信号设备电磁兼容及雷电电磁脉冲防护实施意见目录1 总则 (3)2 铁路信号设备电磁兼容和雷电防护的基本要求 (4)2.1 电磁兼容试验 (4)2.2 雷电防护试验 (4)3 铁路信号设备专用防雷保安器（SPD）的基本要求 (5)3.1 一般要求 (5)3.2 电源防雷保安器的要求 (6)3.3 信号传输线防雷保安器的要求 (7)3.3.1 安装在室内的信号传输线防雷保安器（SPD）的要求 (7)3.3.2 安装在室外的信号传输线防雷保安器（SPD）的要求 (10)4 铁路信号设备用防雷元件的基本要求 (10)5 铁路信号设备综合防雷的基本要求 (11)5.1 信号楼的直击雷防护和屏蔽 (11)5.1.1 既有信号楼 (11)5.1.2 新建信号楼 (11)5.2 室外信号设备的直击雷防护和屏蔽 (12)5.3 接地系统 (13)5.3.1 一般要求 (13)5.3.2 既有信号楼接地系统改造 (14)5.3.3 新建信号楼接地系统建设 (15)5.4 接地汇集线及等电位连接 (16)6 防雷设备设置、安装和施工的基本要求 (19)6.1 一般要求 (19)6.2 电源防雷保安器（SPD） (20)6.3 信号传输线防雷保安器（SPD） (20)7 其他要求 (22)1 总则1.0.1为统一铁路信号设备电磁兼容性及雷电电磁脉冲的防护标准，提高信号设备抵抗电磁干扰能力，防止或降低雷电的危害，保证信号设备安全工作，制定本实施意见。

1.0.2信号设备本身应有符合规定的承受过电压和过电流的能力。

1.0.3 根据《铁道信号设备雷电电磁脉冲防护技术条件》（TB/T 3074-2003），铁路信号设备雷电电磁脉冲安全防护，应当采取以下措施：a.改善信号设备所处场地及机房电磁环境条件；b.机房和线路屏蔽；c.等电位连接；d.合理布线；e.在所有信号设备与外线的接口处设置防雷保安器等；f.良好地接地。

雷电电磁脉冲安全防护框图见图1。

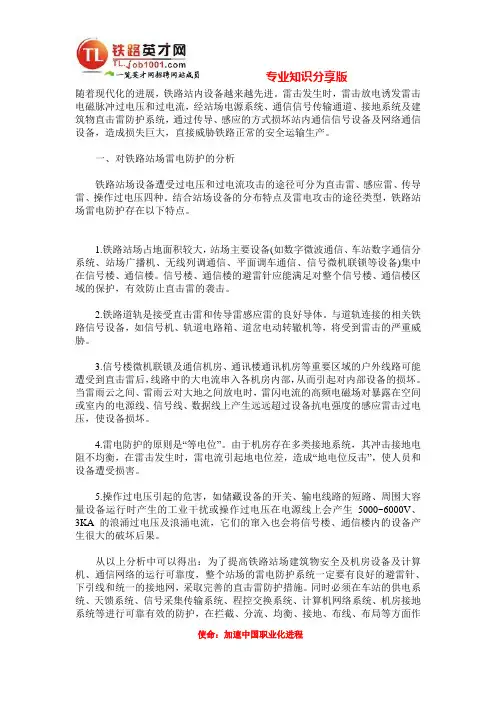

专业知识分享版使命：加速中国职业化进程随着现代化的进展，铁路站内设备越来越先进。

雷击发生时，雷击放电诱发雷击电磁脉冲过电压和过电流，经站场电源系统、通信信号传输通道、接地系统及建筑物直击雷防护系统，通过传导、感应的方式损坏站内通信信号设备及网络通信设备，造成损失巨大，直接威胁铁路正常的安全运输生产。

一、对铁路站场雷电防护的分析铁路站场设备遭受过电压和过电流攻击的途径可分为直击雷、感应雷、传导雷、操作过电压四种。

结合站场设备的分布特点及雷电攻击的途径类型，铁路站场雷电防护存在以下特点。

1.铁路站场占地面积较大，站场主要设备(如数字微波通信、车站数字通信分系统、站场广播机、无线列调通信、平面调车通信、信号微机联锁等设备)集中在信号楼、通信楼。

信号楼、通信楼的避雷针应能满足对整个信号楼、通信楼区域的保护，有效防止直击雷的袭击。

2.铁路道轨是接受直击雷和传导雷感应雷的良好导体。

与道轨连接的相关铁路信号设备，如信号机、轨道电路箱、道岔电动转辙机等，将受到雷击的严重威胁。

3.信号楼微机联锁及通信机房、通讯楼通讯机房等重要区域的户外线路可能遭受到直击雷后，线路中的大电流串入各机房内部，从而引起对内部设备的损坏。

当雷雨云之间、雷雨云对大地之间放电时，雷闪电流的高频电磁场对暴露在空间或室内的电源线、信号线、数据线上产生远远超过设备抗电强度的感应雷击过电压，使设备损坏。

4.雷电防护的原则是“等电位”。

由于机房存在多类接地系统，其冲击接地电阻不均衡，在雷击发生时，雷电流引起地电位差，造成“地电位反击”，使人员和设备遭受损害。

5.操作过电压引起的危害，如储藏设备的开关、输电线路的短路、周围大容量设备运行时产生的工业干扰或操作过电压在电源线上会产生5000~6000V 、3KA 的浪涌过电压及浪涌电流，它们的窜入也会将信号楼、通信楼内的设备产生很大的破坏后果。

从以上分析中可以得出：为了提高铁路站场建筑物安全及机房设备及计算机、通信网络的运行可靠度，整个站场的雷电防护系统一定要有良好的避雷针、下引线和统一的接地网，采取完善的直击雷防护措施。
