银行系统信息中心的雷击电磁脉冲防护

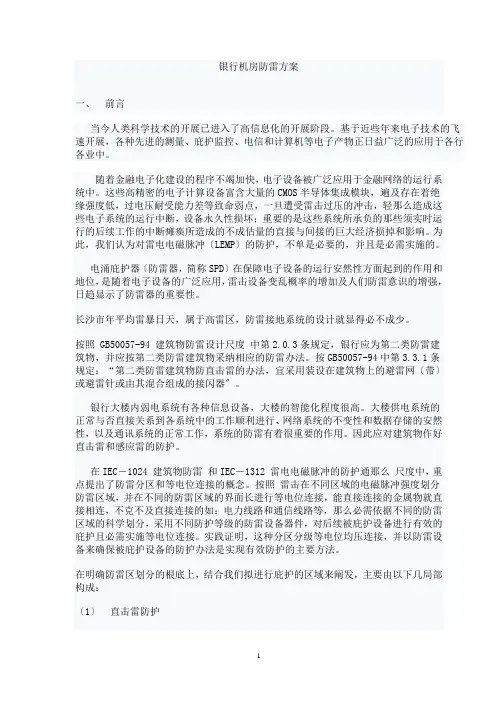

银行机房防雷方案一、前言当今人类科学技术的开展已进入了高信息化的开展阶段。

基于近些年来电子技术的飞速开展，各种先进的测量、庇护监控、电信和计算机等电子产物正日益广泛的应用于各行各业中。

随着金融电子化建设的程序不竭加快，电子设备被广泛应用于金融网络的运行系统中。

这些高精密的电子计算设备富含大量的CMOS半导体集成模块，遍及存在着绝缘强度低，过电压耐受能力差等致命弱点，一旦遭受雷击过压的冲击，轻那么造成这些电子系统的运行中断，设备永久性损坏；重要的是这些系统所承负的那些须实时运行的后续工作的中断瘫痪所造成的不成估量的直接与间接的巨大经济损掉和影响。

为此，我们认为对雷电电磁脉冲〔LEMP〕的防护，不单是必要的，并且是必需实施的。

电涌庇护器〔防雷器，简称SPD〕在保障电子设备的运行安然性方面起到的作用和地位，是随着电子设备的广泛应用，雷击设备变乱概率的增加及人们防雷意识的增强，日趋显示了防雷器的重要性。

长沙市年平均雷暴日天，属于高雷区，防雷接地系统的设计就显得必不成少。

按照 GB50057-94 建筑物防雷设计尺度中第2.0.3条规定，银行应为第二类防雷建筑物，并应按第二类防雷建筑物采纳相应的防雷办法。

按GB50057-94中第3.3.1条规定：“第二类防雷建筑物防直击雷的办法，宜采用装设在建筑物上的避雷网〔带〕或避雷针或由其混合组成的接闪器〞。

银行大楼内弱电系统有各种信息设备，大楼的智能化程度很高。

大楼供电系统的正常与否直接关系到各系统中的工作顺利进行、网络系统的不变性和数据存储的安然性，以及通讯系统的正常工作，系统的防雷有着很重要的作用。

因此应对建筑物作好直击雷和感应雷的防护。

在IEC－1024 建筑物防雷和IEC－1312 雷电电磁脉冲的防护通那么尺度中，重点提出了防雷分区和等电位连接的概念。

按照雷击在不同区域的电磁脉冲强度划分防雷区域，并在不同的防雷区域的界面长进行等电位连接，能直接连接的金属物就直接相连，不克不及直接连接的如：电力线路和通信线路等，那么必需依据不同的防雷区域的科学划分，采用不同防护等级的防雷设备器件，对后续被庇护设备进行有效的庇护且必需实施等电位连接。

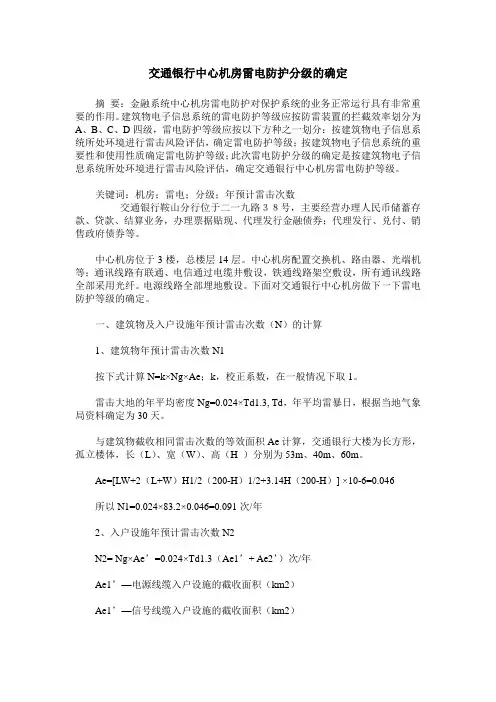

交通银行中心机房雷电防护分级的确定摘要：金融系统中心机房雷电防护对保护系统的业务正常运行具有非常重要的作用。

建筑物电子信息系统的雷电防护等级应按防雷装置的拦截效率划分为A、B、C、D四级，雷电防护等级应按以下方种之一划分：按建筑物电子信息系统所处环境进行雷击风险评估，确定雷电防护等级；按建筑物电子信息系统的重要性和使用性质确定雷电防护等级；此次雷电防护分级的确定是按建筑物电子信息系统所处环境进行雷击风险评估，确定交通银行中心机房雷电防护等级。

关键词：机房；雷电；分级；年预计雷击次数交通银行鞍山分行位于二一九路３８号，主要经营办理人民币储蓄存款、贷款、结算业务，办理票据贴现、代理发行金融债券；代理发行、兑付、销售政府债券等。

中心机房位于3楼，总楼层14层。

中心机房配置交换机、路由器、光端机等；通讯线路有联通、电信通过电缆井敷设，铁通线路架空敷设，所有通讯线路全部采用光纤。

电源线路全部埋地敷设。

下面对交通银行中心机房做下一下雷电防护等级的确定。

一、建筑物及入户设施年预计雷击次数（N）的计算1、建筑物年预计雷击次数N1按下式计算N=k×Ng×Ae；k，校正系数，在一般情况下取1。

雷击大地的年平均密度Ng=0.024×Td1.3, Td，年平均雷暴日，根据当地气象局资料确定为30天。

与建筑物截收相同雷击次数的等效面积Ae计算，交通银行大楼为长方形，孤立楼体，长（L）、宽（W）、高（H ）分别为53m、40m、60m。

Ae=[LW+2（L+W）H1/2（200-H）1/2+3.14H（200-H）] ×10-6=0.046所以N1=0.024×83.2×0.046=0.091次/年2、入户设施年预计雷击次数N2N2= Ng×Ae’=0.024×Td1.3（Ae1’+ Ae2’）次/年Ae1’—电源线缆入户设施的截收面积（km2）Ae1’—信号线缆入户设施的截收面积（km2）低压埋地电源电缆有效截收面积：2×ds×L×10-6埋地信号线有效截收面积：2×ds×L×10-6注1：L是线路从所考虑建筑物至网络的第一个分支点或相邻建筑物的长度，单位为m，最大值为1000m，当L未知时，应采用L=1000 m。

中国人民银行办公厅关于发布《银行业计算机信息系统雷电防护技术规范》行业标准的通知文章属性•【制定机关】中国人民银行•【公布日期】2006.09.04•【文号】银办发[2006]221号•【施行日期】2006.09.04•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】计算机软件著作权,标准化正文中国人民银行办公厅关于发布《银行业计算机信息系统雷电防护技术规范》行业标准的通知（2006年9月4日银办发[2006]221号）中国人民银行上海总部，各分行、营业管理部，省会首府城市中心支行，国家外汇管理局，各国有商业银行、股份制商业银行、邮政储汇局，中国银联股份有限公司，中国外汇交易中心，清算总中心，中国金融电子化公司：《银行业计算机信息系统雷电防护技术规范》行业标准业经全国金融标准化技术委员会审查通过，现予以发布，并就有关事项通知如下：一、标准的编号和名称JH/T006-2006《银行业计算机信息系统雷电防护技术规范》。

二、该标准自发布之日起实施联系人：杨颖莉电话：（010）66194971传真：（010）66016450附件：银行业计算机信息系统雷电防护技术规范附件银行业计算机信息系统雷电防护技术规范Specification forprotection against lightningOf banking computer information system目次前言1 范围2 规范性引用文件3 术语和定义4 计算机信息系统雷电防护原则5 计算机信息系统使用SPD的要求6 地线要求7 雷电防护水平的验证图1 进入计算机信息系统机房建筑物的可导电物体等电位连接示意图图2 电源插座线序示意图（面对插座）表1 电源SPD冲击通流容量和限制电压选取表表2 电源SPD冲击通流容量和限制电压选取表表3 与室外信号传输线相连的计算机设备通道SPD冲击通流容量和限制电压选取表表4 接地连线的线质和截面积的要求表前言本标准由中国金融电子化公司提出，由全国金融标准化技术委员会负责归口。

雷击电磁脉冲的防护措施及方法雷击电磁脉冲的防护措施及方法摘要：雷电危害可以分为直击雷和雷击电磁脉冲两种。

避雷针、避雷带、避雷线等只能有效防护直击雷，而对雷击电磁脉冲的防护，避雷针和避雷带却无能为力。

本文在阐明雷击电磁脉冲入侵通道和雷电防护基本原理的基础上，针对雷击电磁脉冲的防护措施及方法进行了一些探讨。

关键词：感应雷；屏蔽；重复接地；等电位；共用接地。

1引言雷电是一种气象灾害,雷电是云与云、云与地之间的一种大气放电现象。

雷害大体可分为直击雷害和雷击电磁脉冲两大类。

直击雷的危害主要是造成建筑物的损坏和人员伤亡。

而云地放电和云间放电所产生的雷击电磁脉冲使周围的一些导体、半导体产生高达数千伏感应电压，通过金属导线和金属管网进入建筑物内部造成事故。

有人认为建筑物安装了避雷针后，建筑物内的计算机、家电、通信线路和电力等电子设备便不会遭受雷击，这种认识是错误的。

避雷针是金属体，安装避雷针的目的主要是防直击雷的，可以通过避雷针把雷电引入大地。

但是，它对于直击雷对地放电时所产生的感应雷是无能为力的。

据不完全统计，全世界每年在装有避雷针的情况下，遭雷击的经济损失可达数10亿美元，而其中遭雷击电磁脉冲损坏的竟占85%，可见，雷击电磁脉冲是主要“杀手”。

随着科学技术的发展，大量的微电子设备和通讯网络得到广泛应用。

由于电子设备的高度集成，加之工作电流小和工作电压低的特点，带来绝缘强度低和耐过电压、过电流能力差的弱点，使雷击电磁脉冲对电子设备的损坏远远大于直击雷对建筑物所造成的损失。

然而，在对建筑物图纸设计的时候，往往只重视了对直击雷的防护却忽略了对雷击电磁脉冲的防护。

本文在阐明雷击电磁脉冲入侵通道和雷电防护基本原理的基础上，针对雷击电磁脉冲的防护进行了一些探讨，旨在为建筑物内部防雷的设计者和图纸审核者提供一些参考。

2 雷击电磁脉冲的入侵通道雷击电磁脉冲入侵建筑物的通道主要有5条:(1)建筑物中一切电子设备的天线、馈线、电源线、信号线、接地线等都是建筑物的进雷通道;(2)出入建筑物中各种电源线路;(3)具有公共接地的建筑物中的一切金属管道，在雷电流经其上时，其周围产生的磁场涡流在金属表面感应出来的雷电冲击波;(4)雷电放电时，在金属表面感应出来的雷电冲击波;(5)直接雷击落雷点建筑物的高电位冲击。

计算机信息系统的雷电干扰及有效防护措施雷电干扰是指在雷电活动过程中，由雷电电磁脉冲引起的计算机信息系统的意外故障或数据丢失。

雷电干扰对计算机信息系统的影响十分巨大，因此，采取有效的防护措施是非常必要的。

首先，为了保护计算机设备免受雷击的直接影响，可以采取以下措施：1.使用避雷天线：通过安装避雷天线，将雷电引向远离计算机设备的地方，减少直接雷电击中设备的可能性。

2.设立接地系统：及时建立良好的接地系统，将设备连接至地面，将雷电的电荷引导到地面，从而避免雷电的积累。

3.使用线缆护套：在设备连接线上使用贴合金属网的外套，可以有效地屏蔽和吸收雷电电磁脉冲，防止电磁能传导到设备内部。

其次，对于雷电引起的电磁波干扰，可以采取以下措施：1.选择合适的设备位置：避免将计算机设备放置在容易受到雷电影响的地方，如靠窗户或靠近高大建筑物的位置。

2.屏蔽设备：使用金属屏蔽箱、防雷带等设备，将计算机设备包裹在金属屏蔽物中，有效地防止外界雷电电磁波对设备的干扰。

3.增强设备抗干扰能力：选购具有良好抗干扰能力的计算机设备，并采取一些附加的补偿措施，如使用滤波器、电磁屏蔽器等，增强设备的抵抗干扰能力。

另外，雷电还可能给网络设备引起通讯异常，因此，在保护计算机信息系统免受雷电干扰的同时1.设备防护：对于网络设备，可以安装避雷器，以便将雷电引到地下，保护网络设备的安全。

2.数据备份：定期进行重要数据的备份，以防止雷电干扰造成数据丢失，及时恢复数据。

3.使用UPS系统：在计算机系统中安装UPS系统，UPS在电力供应中断时能够提供临时电源，并对供电进行稳定的负载管理，防止电力波动对计算机系统的影响。

最后，除了以上的防护措施，定期检查和维护计算机信息系统也是保护系统不受雷电干扰的重要手段。

定期检查设备的接地情况、线缆的连接情况、避雷器的有效性等方面，及时维修和更换可能存在问题的设备，保持设备的良好状态。

总结起来，为了保护计算机信息系统免受雷电干扰，需要采取多种综合的措施，包括保护设备免受雷击的直接影响、屏蔽和吸收电磁波干扰、增强设备抗干扰能力、加强网络设备的保护、定期备份重要数据、使用UPS系统、定期检查和维护设备等等。

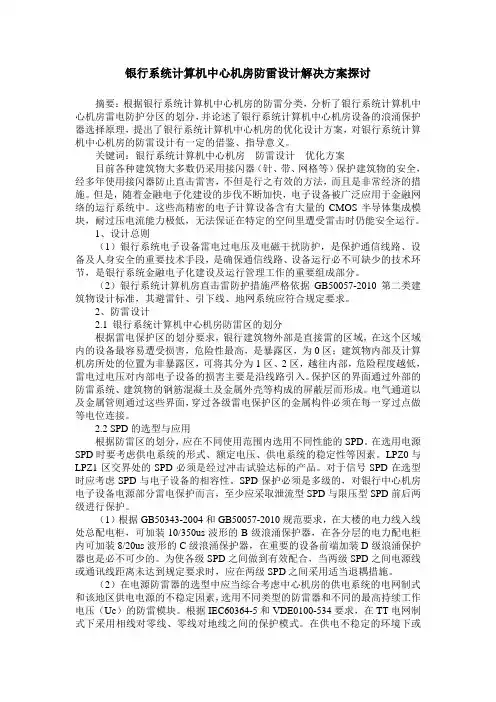

银行系统计算机中心机房防雷设计解决方案探讨摘要：根据银行系统计算机中心机房的防雷分类，分析了银行系统计算机中心机房雷电防护分区的划分，并论述了银行系统计算机中心机房设备的浪涌保护器选择原理，提出了银行系统计算机中心机房的优化设计方案，对银行系统计算机中心机房的防雷设计有一定的借鉴、指导意义。

关键词：银行系统计算机中心机房防雷设计优化方案目前各种建筑物大多数仍采用接闪器（针、带、网格等）保护建筑物的安全，经多年使用接闪器防止直击雷害，不但是行之有效的方法，而且是非常经济的措施。

但是，随着金融电子化建设的步伐不断加快，电子设备被广泛应用于金融网络的运行系统中。

这些高精密的电子计算设备含有大量的CMOS半导体集成模块，耐过压电流能力极低，无法保证在特定的空间里遭受雷击时仍能安全运行。

1、设计总则（1）银行系统电子设备雷电过电压及电磁干扰防护，是保护通信线路、设备及人身安全的重要技术手段，是确保通信线路、设备运行必不可缺少的技术环节，是银行系统金融电子化建设及运行管理工作的重要组成部分。

（2）银行系统计算机房直击雷防护措施严格依据GB50057-2010第二类建筑物设计标准，其避雷针、引下线、地网系统应符合规定要求。

2、防雷设计2.1 银行系统计算机中心机房防雷区的划分根据雷电保护区的划分要求，银行建筑物外部是直接雷的区域，在这个区域内的设备最容易遭受损害，危险性最高，是暴露区，为0区；建筑物内部及计算机房所处的位置为非暴露区，可将其分为1区、2区，越往内部，危险程度越低，雷电过电压对内部电子设备的损害主要是沿线路引入。

保护区的界面通过外部的防雷系统、建筑物的钢筋混凝土及金属外壳等构成的屏蔽层而形成。

电气通道以及金属管则通过这些界面，穿过各级雷电保护区的金属构件必须在每一穿过点做等电位连接。

2.2 SPD的选型与应用根据防雷区的划分，应在不同使用范围内选用不同性能的SPD。

在选用电源SPD时要考虑供电系统的形式、额定电压、供电系统的稳定性等因素。

信息系统对雷击电磁脉冲的防护————————————————————————————————作者：————————————————————————————————日期：谈哈尔滨新建航管楼设备对雷击电磁脉冲的防护郑长玖（黑龙江省空管分局哈尔滨150079）摘要：雷电是自然界中最强烈的电磁干扰源之一，消除雷击电磁干扰，提高空管设备的防护能力是保障航管楼设备安全不可缺少的关键因素。

文章针对雷击电磁脉冲破坏信息系统的形式和途径，阐述哈尔滨新建航管楼设备防止雷击电磁脉冲的方法和措施。

关键词：哈尔滨新建航管楼设备供电雷击防护The Protection ofthe Information System against LEMPCHAI Li1 ，HANG Sheng_tao2，YANG Xiao_bo3(Lightning Protection center of Heilongjiang Province,Harbin 150080, China )Abstract：Lightning is one of the best strongest of electromagnetic interference source in nature. Reduce the lightning electromagnetic interference and increase the protective ability of information technical equipment and network system, it is the indispensable key factor for successful or not in the information society. In this paper, be directed against LEMP that destroyed the form and way of the information system, expound the method and measure of the protection.Keywords：information system , lightning electromagnetic impulse (LEMP), protection1、引言雷电是发生在自然界中的声、光、电的大气物理现象，雷电灾害是严重的气象灾害之一，它以极大的破坏力给人类的生活、工作造成了很大的影响。

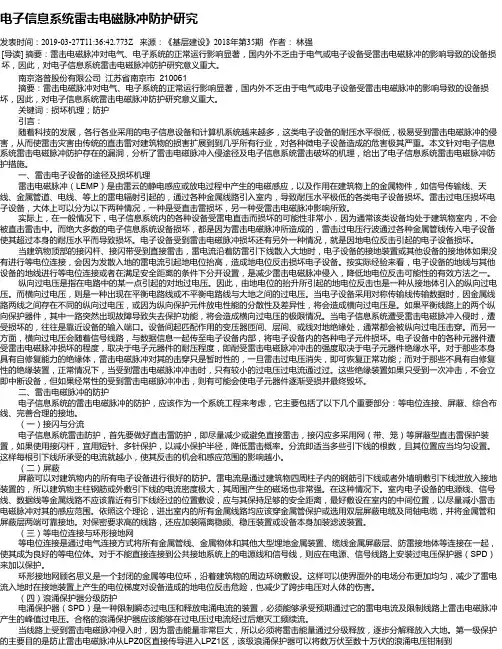

电子信息系统雷击电磁脉冲防护研究发表时间：2019-03-27T11:36:42.773Z 来源：《基层建设》2018年第35期作者：林强[导读] 摘要：雷击电磁脉冲对电气、电子系统的正常运行影响显著，国内外不乏由于电气或电子设备受雷击电磁脉冲的影响导致的设备损坏，因此，对电子信息系统雷击电磁脉冲防护研究意义重大。

南京洛普股份有限公司江苏省南京市 210061摘要：雷击电磁脉冲对电气、电子系统的正常运行影响显著，国内外不乏由于电气或电子设备受雷击电磁脉冲的影响导致的设备损坏，因此，对电子信息系统雷击电磁脉冲防护研究意义重大。

关键词：损坏机理；防护引言：随着科技的发展，各行各业采用的电子信息设备和计算机系统越来越多，这类电子设备的耐压水平很低，极易受到雷击电磁脉冲的侵害，从而使雷击灾害由传统的直击雷对建筑物的损害扩展到到几乎所有行业，对各种微电子设备造成的危害极其严重。

本文针对电子信息系统雷击电磁脉冲防护存在的漏洞，分析了雷击电磁脉冲入侵途径及电子信息系统雷击破坏的机理，给出了电子信息系统雷击电磁脉冲防护措施。

一、雷击电子设备的途径及损坏机理雷击电磁脉冲（LEMP）是由雷云的静电感应或放电过程中产生的电磁感应，以及作用在建筑物上的金属物件，如信号传输线、天线、金属管道、电线、等上的雷电辐射引起的，通过各种金属线路引入室内，导致耐压水平极低的各类电子设备损坏。

雷击过电压损坏电子设备，大体上可以分为以下两种情况，一种是受直击雷损坏，另一种受雷击电磁脉冲影响所致。

实际上，在一般情况下，电子信息系统内的各种设备受雷电直击而损坏的可能性非常小，因为通常该类设备均处于建筑物室内，不会被直击雷击中。

而绝大多数的电子信息系统设备损坏，都是因为雷击电磁脉冲所造成的，雷击过电压行波通过各种金属管线传入电子设备使其超过本身的耐压水平而导致损坏。

电子设备受到雷击电磁脉冲损坏还有另外一种情况，就是因地电位反击引起的电子设备损坏。

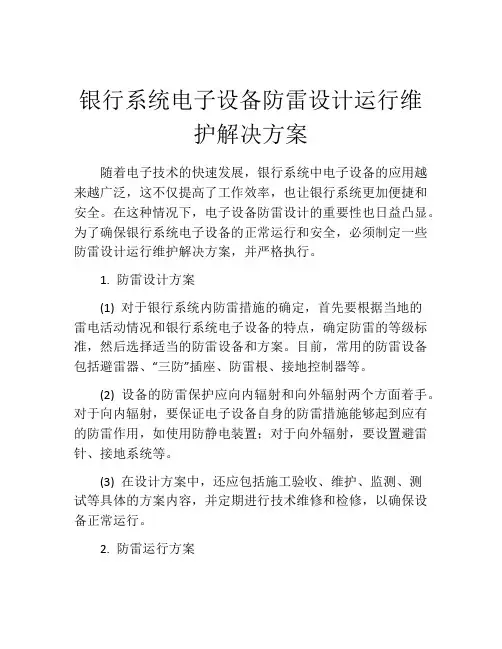

银行系统电子设备防雷设计运行维护解决方案随着电子技术的快速发展，银行系统中电子设备的应用越来越广泛，这不仅提高了工作效率，也让银行系统更加便捷和安全。

在这种情况下，电子设备防雷设计的重要性也日益凸显。

为了确保银行系统电子设备的正常运行和安全，必须制定一些防雷设计运行维护解决方案，并严格执行。

1. 防雷设计方案(1) 对于银行系统内防雷措施的确定，首先要根据当地的雷电活动情况和银行系统电子设备的特点，确定防雷的等级标准，然后选择适当的防雷设备和方案。

目前，常用的防雷设备包括避雷器、“三防”插座、防雷根、接地控制器等。

(2) 设备的防雷保护应向内辐射和向外辐射两个方面着手。

对于向内辐射，要保证电子设备自身的防雷措施能够起到应有的防雷作用，如使用防静电装置；对于向外辐射，要设置避雷针、接地系统等。

(3) 在设计方案中，还应包括施工验收、维护、监测、测试等具体的方案内容，并定期进行技术维修和检修，以确保设备正常运行。

2. 防雷运行方案(1) 对于已经安装的电子设备，需要定期进行防雷检测和防雷保养。

在雷电活跃时，要关闭设备并进行防雷保护，以免遭受雷击而造成损失。

(2) 合理使用电子设备，避免超负荷使用。

切勿将电子设备直接插入墙上的插座中，而应通过稳定的电源插座进行接电，以保障设备的稳定运行。

(3) 在网络通信时，要保护好网络设备的防雷设备，避免因网络通信而受到雷击。

3. 防雷维护方案(1) 确保接地系统稳定，以降低雷电影响。

在长时间未使用的情况下，应对设备进行定期检查和维护，包括清洁、校准、接线和接地等。

(2) 对于被雷击过的电子设备，要及时对其进行检查和维护，以判断受损情况，并及时更换或修复受损部分。

(3) 对于新设备的安装和使用，应先对设备进行全方位的防雷设计和检测。

总的来说，银行系统电子设备防雷设计运行维护解决方案是银行系统电子设备保障的重要环节。

在制定相应方案时，要结合当地雷电情况及设备特点，选择适当的防雷设备和方案，并对设备定期进行技术维修和检修。

****银行中心机房计算机信息系统防雷解决方案第一章概述当今人类科学技术的发展已进入了高度信息化的发展阶段，但是仍然在受到能源、环境和安全这三个因素的困扰，特别是环境和安全，我们中国的古训深切的告知我们“福莫大于平安”，安全是维持人们正常生活、工作的基本条件，造成不安全的因素很多，但不外乎天灾和人祸两大类。

在不考虑人为因素的情况下，自古至今我们人类始终以积极探索的精神对自然灾害进行着顽强的抵抗，尤其是对雷电的防护。

二ООО年是全球的“国际减轻自然灾害的十年”，由联合国国际十年减灾委员会公布的对人类造成最严重危害的十大自然灾害中，雷暴由于其对人类生命、财产的巨大侵害，被列在了显著的地位。

这是基于近些年来伴随着高新技术的发展，尤其是电子技术的飞速发展，各种先进的测量、保护监控、电信和计算机等电子产品正日益广泛的应用于各行各业中，特别是计算机技术与通讯技术的发展相互结合，从两种独立的技术单元逐渐成为推动一个新的技术发展时代相互有机结合的产物――计算机通信技术，电子器件的集成化和超大规模集成化及新的网络通信技术的发展都为信息时代的主导技术支撑产品――计算机通信技术的发展起到了极大的推动和促进作用，但另一方面，这些微电子仪器设备普遍存在着绝缘强度低，过电压耐受能力差等致命弱点，一旦遭受雷击过压的冲击，轻则造成这些电子系统的运行中断，设备永久性损坏，重的是这些系统所承负的那些须实时运行的后续工作的中断瘫痪所造成的不可估量的直接与间接的巨大经济损失和影响，对于金融、证券、医疗、保险、航空、航天、国防等国家重要关键部门，尤其是这样，而且这样的雷击侵害的程度已经越来越严重。

为此，我们认为对雷电电磁脉冲（LEMP）的防护，不但是必要的，而且是必须实施可靠的雷电防护。

通过实际工作过程的了解，我们以敬佩的心情看到了银行领导和工程师们以高度的责任心和敬业精神，为计算机信息系统防范雷害、保障系统安全运行工作方面所做出的大量艰苦、细致的工作。

银行报警监控中心雷电防护技术探讨摘要本文分析了雷电对银行网点报警监控系统的危害，提出了银行网点报警监控系统的雷电防护措施。

茂名地区的雷暴日高达90天以上，属于强雷区，对于银行报警监控中心的全方位雷电防护是非常重要和必须的。

关键词监控；雷电防护；电涌保护器；直击雷中图分类号tn95 文献标识码a 文章编号 1674-6708（2013）86-0182-020引言笔者结合茂名某银行网点报警监控中心的现场勘察过程中发现的问题，结合该监控中心所提供的图纸，主要分析了该监控中心的雷击因素，提出了该监控中心雷电防护的具体措施。

根据《电力设备过电压保护设计技术规程》及《建筑物防雷设计规范》gb50057（2010版）中的规定，将雷暴日次数超过90天的地区划分为强雷区，强雷区的企事业单位应重点保护。

茂名地区的雷暴日高达90天以上，属于强雷区，因此防雷工作更加艰巨。

雷击建筑物、雷击建筑物附近、雷击线路以及雷击线路附近所产生的危害会对建筑物本身或建筑物内部设备产生损害。

本文就针对某银行报警监控中心的雷电防护做一全方位的设计。

1 银行报警监控中心现场勘察情况：1）该银行报警监控中心是一间独立的办公室，并不在银行大楼里面，针对这个情况需考虑直击雷方面的防护；2）该银行报警监控中心电力输送是依靠位于该中心正下方的总配电间，依据规范需要在电力线的输入端安装一级雷电浪涌保护器；3）因为该中心属于改扩建项目，在中心内部需按规范做好全方位的防雷整改；4）该监控中心是框架结构建筑物，可以利用该建筑物四大角柱筋作为引下线，这样可以减少投资成本；5）该监控中心主要是电子信息终端的聚集地，所以在雷电防护方面的侧重点将放在如何防止闪电电涌侵入对这些电子信息终端的损害。

2 银行报警监控中心的雷电防护措施经勘察，该银行监控中心直击雷和内部防雷电被侵入和防雷电电磁脉冲方面都不合格，需要全面进行考虑。

2.1直击雷在该银行监控中心屋面利用φ10的热镀锌圆钢增设一圈接闪带，在屋面四大角各增设一根接闪杆，引下线方面可以利用该建筑物本身四大角柱筋，在每个角处凿柱引出钢筋与屋面接闪带焊接连通，这在泄流方面也起到均衡的作用。

银行系统信息中心的雷击电磁脉冲防护(一)摘要：本文探讨了如何遵循IEC61312《雷电电磁脉冲的防护》及GB50057-94《建筑物防雷设计规范》（2000版）进行银行系统信息中心的雷击电磁脉冲防护。

关键词：银行系统信息中心雷击电磁脉冲防护随着银行系统现代化、信息化建设的不断发展，电子设备被广泛应用于金融网络的运行系统中。

这些大量精密电子设备的使用及联网，使安装在弱电系统中的设备，经受着电源质量不良（如电源谐波放大、开关电磁脉冲）、直击雷、感应雷、工业操作瞬间过电压、零电位飘移等浪涌和过电压的侵袭，造成网络运行中断、甚至设备永久性损坏，由此而带来了巨大的直接经济损失，间接损失更是无法估量。

因此，银行系统电子设备雷电过电压及电磁干扰防护，是保护通信线路、设备及人身安全的重要技术手段，是确保通信线路、设备正常运行必不可缺少的技术环节，是银行系统金融电子化建设及运行管理工作的重要组成部分。

1、雷击损坏原因的分析银行系统的雷击案例大部分是由感应雷击及地电位反击而引起的。

对于室外的入户线路，电源线和信号线均存在遭感应雷击的可能，虽然采取了埋地、穿管屏蔽、接地等措施，但也只能导走大部分雷电流，并不能将芯线上的感应雷电流导走，就是这部分芯线上的感应雷电流造成了设备的损坏。

对于内部传输线路，当建筑物本身或附近落雷后，周围会形成强大的磁场，这些强磁场会对各种传输线路形成感应过电压或耦合过电压，从而造成损坏。

对本身屏蔽及抗干扰能力较差的设备，强磁场可直接对内部芯片造成干扰甚至损坏。

据研究当磁场强度Bm≥0．07×10－4T时，无屏蔽的计算机会发生暂时性失效或误动作；当Bm≥2．4×10－4T 时，计算机元件会发生永久性损坏。

而雷电电流周围出现的瞬变电磁场强度往往超过2．4×10－4T。

另外当建筑物本身或附近落雷后，地网电位升高，从而形成“反击”，造成损害。

2、等电位联结措施等电位联结技术是现代防雷技术的核心内容，现行国标及IEC标准都是围绕此项内容展开的，SPD（电涌保护器）也是一种等电位联结器件。

计算机信息系统实体安全技术要求第一部分：局域计算环境GA 371-20012001-12-24发布2002-05-01实施5．环境安全5．3 电磁屏蔽与静电防护5.3.1 机房的静电防护措施应符合GB 50174-1993中的6.3规定。

5.3.2 计算机信息系统的信号及电源线路，若非铠装电缆或屏蔽电缆都必须穿金属管或槽布设，金属管或金属槽都应妥善接地。

5.3.3 计算机信息系统的设备应有良好的屏蔽与接地。

5．4 雷电防护5.4.1 建筑物的雷电防护应符合GB 50057 的规定。

5.4.2 计算机信息系统电源线路、信号线路必须穿金属管槽屏蔽并且两端良好接地，所有其他金属管道及金属构架必须等电位连接。

5.4.3 电源进线、信号传输线在进入计算机信息系统设备时，必须安装电涌保护器。

5.4.4 电源系统电涌保护器可以进行多级配置，在进行多级配置时应考虑电涌保护器参数之间的配合。

同时还需考虑安装电涌保护器损坏时的过流保护装置，如熔断器、断路器等，电涌保护器应有劣化显示功能。

5.4.5 计算机信息系统供电电源装设电涌保护器的模块数和接线方式，应符合GB 50057-1994的第6章的规定。

5.4.6 计算机信息系统传输的信号频率及电平各异，因此通信接口电路宜采用逐级泄流、滤波、低压箝位等多级防护措施。

5.4.7 在信号线上安装的电涌保护器，其通流容量、插入损耗、驻波、频率、带宽等参数应符合计算机信息系统的匹配要求。

5.4.8 在格栅形大空间机房内的计算机信息系统设备应安装在远离格栅的位置，具体的安全距离按GB 50057-1994 的附录计算。

5．5 接地与等电位连接系统5.5.1 计算机信息系统各类接地的接地电阻值要求为：a）交流工作接地电阻不大于4Ω。

B）直流接地电阻应按计算机信息系统具体要求确定。

C）安全保护接地电阻不大于4Ω。

D）防雷接地电阻应符合GB 50057规定。

5.5.2 交流工作接地、安全保护接地、直流工作接地、防雷接地等四种接地应共用接地系统，其接地电阻按其中最小值确定。

银行信息系统如何作好雷电电磁脉冲的防护
初振华;高振兴
【期刊名称】《内蒙古气象》
【年(卷),期】2009(000)004
【摘要】银行系统电子设备雷电过电压及电磁干扰防护,是保护通信线路、设备及人身安全的重要技术手段,作者就基层银行信息系统如何作好雷电电磁脉冲的防护进行了原因分析并提出相应的防御措施.
【总页数】2页(P47-48)
【作者】初振华;高振兴
【作者单位】科右中旗气象局,内蒙古,科右中旗,029400;科右中旗气象局,内蒙古,科右中旗,029400
【正文语种】中文
【中图分类】S429
【相关文献】
1.雷电电磁脉冲防护及 SPD 选择 [J], 陈谦
2.雷电电磁脉冲的环路感应分析及防护措施 [J], 蔡河章
3.雷电电磁脉冲对信号系统的侵袭分析与防护 [J], 吴桐;李宝华
4.基于XFDTD的箱变开孔金属外壳雷电电磁脉冲防护 [J], 张子恒;田杨萌;王彩霞
5.基于XFDTD的箱变开孔金属外壳雷电电磁脉冲防护 [J], 张子恒;田杨萌;王彩霞因版权原因，仅展示原文概要，查看原文内容请购买。

银行系统电子设备防雷的重要性[原创]（防雷工程建议书）一、前言银行作为一个国家金融系统的重要组成单位在国民经济生活中有着非常重要的地位。

但是随着金融电子化建设的步伐不断加快，电子设备被广泛应用于金融网络的运行系统中。

这些高精密的电子计算设备富含大量的CMOS半导体集成模块，耐过电压电流能力极低，无法保证在特定的空间里遭受雷击时仍能安全运行。

目前银行虽然都是网络化运行，但由于各个地区的银行系统建设的时间不一样，而且伴随着银行新业务的增加，如网络银行、手机银行、自助银行等业务的迅速开展，以及ATM、POS、网上银行、无纸办公（电子邮件）等内容。

银行系统建设的任务开始繁忙起来。

因而，网络不间断成为银行服务的一项重要的业务。

所以这些网络节点、独立工作站、服务器、数据中心以及其他一些重要的设备，能够安全、平稳的运行，不受电源及雷电干扰成为银行建设的一项重要工作。

二、雷电入侵银行计算机信息系统的各种途径1、雷电远点袭击电力线：我国电力线输电方式是由发电厂通过升压变压器升压后，输电至低压变压器，经低压变压器的输出给用户。

由于我国的电压基本波形是每秒50Hz的正弦波形曲线，在电力线上形成每秒50次的交变磁场。

如遇雷害发生时，在雷电未击穿大气时，将呈现出高压电场形式。

根据电学基本原理，磁场与电场之间是相互共存可逆变化的，那么，雷击高压电场通过静电吸收原理，向大地方向运动。

假设电力线杆有5米高，那么在相对湿度25％时，要击穿5米空气，需要15×106V雷击高压（3000V/mm）。

如果在相对湿度95％时（下雨时），击穿5米空气需要5×106V雷击高压（1000V/mm）。

电力线上的交变磁场对雷云的吸引小于大地的静电吸引。

如果，雷云击穿5米空气入地，需要很高的电压，雷电首先击在电力线上，并从电力线的负载保护地线入地释放，这样就击穿了设备。

在高压线上的表现为击穿变压器的绝缘，在变压器低压端与负载的连线上遭雷击，损失的是用电器。
