桥梁静载试验加载方案设计

目录一、桥梁概述 (1)二、检测依据及技术标准 (1)三、试验检测的目的 (1)四、单梁静载试验 (2)4.1 加载程序 (2)4.2 试验内容、要求及方法 (3)4.3 测点布置 (4)4.4 裂缝监测 (4)4.5 量测制度 (5)五、单梁试验主要仪器设备 (5)引江济淮预制T梁单梁静载试验方案一、桥梁概述古梅桥与桥位处河道正交，桥梁全长86m，全宽8.5m，按单幅桥设计，上部结构采用25+30+25m预应力混凝土简支T梁，边跨采用25mT梁，梁高1.7m，梁肋宽48cm，翼缘厚16cm；中跨采用30mT梁，梁高2m，梁肋宽50cm，翼缘厚16cm，25mT梁与30mT梁边梁与中梁均等宽，全桥T梁宽度均为1.7m，湿接缝宽度为56.7cm。

龙德~坟台桥与桥位处于河道正交，桥梁全长97.58m，全宽12m，按单幅桥设计，上部结构采用3×30m预应力混凝土简支T梁，梁高2m。

二、检测依据及技术标准本次荷载试验依据或参考下列规范或文件进行：（1）本标段合同文件及设计施工图纸；；（2）《公路桥涵施工技术规范》JTG/T F50-2011；（3）《建筑桩基技术规范》（JGJ94-2008）；（4）《预应力混凝土用钢绞线》（GB/T5224—2014）；（5）《预应力筋用锚具、夹具和连接器》（GB/T 14370—2000）；（6）《无粘结预应力钢绞线》（JG 161—2004）；（7）《混凝土结构工程施工质量验收规范》（GB50204-2015）；（8）《公路工程质量检验评定标准》（JFGF80/1-2012）；（9）《水利水电工程施工通用安全技术规程》（SL398-2007）；三、试验检测的目的通过本次对T梁单梁静载试验实现以下目的：♦检验梁体的抗裂安全性；♦检验梁体的承载能力和工作状态是否满足设计要求；♦对结构的现场预制质量进行有效控制。

四、单梁静载试验4.1 加载程序为了获得结构试验荷载与变位及应力关系的连续性和防止结构意外损伤，本次试验按照最大试验荷载的0%→20%→60%→80%→100%进行分级均匀加载，卸载按60%、0%进行。

大桥动静载检测试验方案大桥动静载检测试验方案1.概述2.试验目的（1）通过荷载试验，检验桥梁的工程质量，验证结构的可靠性，为桥梁竣工验收提供必要的技术数据。

（2）通过实桥的静载试验，了解结构在试验荷载作用下的实际工作状态，检验结构承载能力是否达到设计标准。

（3）通过动力荷载试验，了解桥跨结构的自振特性，以及在长期使用荷载作用下的动力性能。

为今后营运提供初始状态数据，建立大桥的原始档案。

3.试验依据(1)《公路桥涵养护规范》（JTG H11-2004）(2)《混凝土结构试验方法标准》（GB50152-92）(3)《大跨径混凝土桥梁的试验方法》（交通部公路科研所等 1982.10）(4)《公路旧桥承载能力鉴定方法》（交通部标准1988）(5) 公路桥梁设计、施工有关规范、规程及标准(6)大桥有关设计文件、施工图等技术资料4.试验主要项目4.1全桥考察(1)结构外观检查桥梁结构的现有工作状态和外观。

(2)混凝土强度采用回弹的方式现场检定各结构部位的混凝土强度。

4.2静载试验(1)结构检算及荷载设计根据考察及检测结果，按实际情况对桥梁进行全面的内力及变形的结构检算，并进行试验荷载设计。

(2)静载试验①准备工作测试断面的选取及测点布置，元件布设，仪器调试。

②现场加载试验1）环境参数检测2）加载试验在试验荷载（正载、偏载）作用下测定：●主梁中跨、边跨跨中的最大挠度值及中跨、边跨挠曲状况；●主梁控制断面最大正弯矩；●主梁控制断面最大负弯矩；●试验过程中结构裂缝的出现、扩展及闭合观测；4.3动载试验(1)结构的动力特性（自振频率、振型、阻尼特性）(2)结构的动力响应（动力系数、振幅等）5.试验方法及相应使用的主要仪器设备5.1全桥考察5.1.1桥面系的检查(1) 桥面铺装：以桥跨为单元进行检查记录，用钢尺量出其大小，将病害的名称、程度、大致位置画出示意图，对严重的病害进行拍照以便查找。

检测内容包括：桥面铺装有无严重的裂缝（龟裂、纵横向裂缝）、坑槽、波浪、桥面防水层是否漏水。

采用简易单梁静载试验快速检测预应力混凝土T梁的整体工作状态单梁静载试验是通过对梁体直接加载并利用各种试验仪器来检测梁体的应变和挠度，从而确定梁体在外力作用下所发生的变化和梁体的整体工作状态的试验方法。

这种方法作为一种检测手段，无论在检查梁体质量方面，还是在检验设计合理性方面，都是比较完善的。

但现场实施检测的过程中往往费工费时，影响施工，不被施工单位所接受。

在某新建高速公路小盈岭l#大桥施工过程中，我们采用简易单梁静载试验，对缺陷T梁进行了快速检测，既达到了试验目的，又不影响施工单位的架梁施工，取得了良好的经济技术效果。

现将有关情况简述如下。

1 工程概况小盈岭l#大桥上部结构设计为预应力混凝土T梁，全部采取现场预制。

施工期问，适逢低温季节，因养护原因造成T梁外观质量欠佳。

架设前，虽经回弹测试梁体质量能够达到设计标准，但从安全角度考虑，在不影响施工的前提下采用单梁静载试验进行复核，以确定缺陷梁体的施工质量。

”2 潜载试验方案2．1 T梁静载简易装置为了不影响施工缺陷梁体置于架设位置试验，试验加载采用50t电动油泵液压千斤顶，加载量大小用液压传感器调控。

配重架置于梁下，由二根6m长I36工字钢作主梁，七根长I16工字钢作次梁，次梁顶部铺5cm厚木板。

配重采用砂袋，放置在木板上。

T梁静载试验装置如图l所示。

2．2 试验荷载及加载方法2．2．1 试验荷载该桥设计荷载为汽—20，挂—100，设计跨中弯矩M为215．77t—m，其最不利位置在跨中处。

T梁计算跨径L取值：L＝29．14m跨中荷载P取值： P＝4m／L＝4×215．77／29。

14＝29．62(t)故试验荷载N取值：N＝300kN2．2．2 加载方式试验荷载按试验性质分预加载和正式荷载两部分。

预加载加载分为三级，分别为60kN、180kN、300kN。

正式荷载加载分为五级60kN、120kN、180kN、240kN、300kN。

每级荷载加载10分钟后开始测值，最后一级荷载(300kN)加载30分钟后才能测值。

桥梁动静载荷试验方案桥梁动静载荷试验方案是为了测试和评估一座桥梁在正常使用和极端情况下的承载能力和安全性而进行的一项重要实验。

下面是一个简要的桥梁动静载荷试验方案的例子：1. 试验目的：评估桥梁的静态和动态承载能力，确定其在不同荷载情况下的安全性。

2. 试验对象：选择一座符合实际工程的桥梁进行试验。

3. 试验内容：（1）静态试验：按照设计要求，逐渐增加静载荷，观察和记录桥梁的变形情况和应力分布，确定其静态承载能力。

（2）动态试验：施加动态荷载，例如振动装置或车辆通过桥梁，观察和记录桥梁的振动响应和结构变形，确定其动态承载能力。

4. 试验装置：（1）静态试验装置：使用静力加载装置，如液压缸或液压千斤顶，来施加垂直荷载，并使用应变传感器、位移传感器等来监测变形和应力。

（2）动态试验装置：选择适当的振动装置或模拟车辆来施加振动荷载，并使用加速度传感器等来监测振动响应。

5. 试验步骤：（1）准备工作：安装传感器，检查试验装置的正常运行。

（2）静态试验：逐渐增加静载荷，记录桥梁的变形情况和应力分布。

（3）动态试验：按照设计要求施加动态荷载，记录桥梁的振动响应和结构变形。

（4）数据处理：将试验数据进行分析和处理，计算得出桥梁的静态和动态承载能力。

6. 数据分析：（1）静态试验数据分析：根据桥梁的变形情况和应力分布，评估桥梁的静态承载能力。

（2）动态试验数据分析：根据桥梁的振动响应和结构变形，评估桥梁的动态承载能力。

7. 结论与建议：（1）根据试验结果，评估桥梁的承载能力和安全性，给出结论。

（2）根据结论，提出相应的建议，包括结构加固、维护和保养等方面。

总结：桥梁动静载荷试验方案是一个系统的工程实验，通过静态和动态试验来评估桥梁的承载能力和安全性。

通过设计合理的试验装置和精确可靠的数据处理方法，能够为桥梁的设计和使用提供重要依据，确保桥梁的安全性和可靠性。

桥梁静载试验方案一、试验目的1、评价桥梁结构在静载作用下的力学性能；2、验证桥梁设计及材料选用的合理性；3、提供实测资料为该桥梁的验收及后续监测提供依据。

二、试验范围1、静载试验对象：新建和存在较长时间的中小跨径桥梁；2、桥梁跨径：≤100m；3、静荷载：静水压力或专门制作布草板经过钢球加固组合而成的荷载板；4、荷载的施加方式：平均布荷局部点荷；5、荷载的大小：参考设计荷载的70%～100%；6、静荷的施加时间：每次2～3天，总时间不少于10天；7、静荷的施加方式：（1）水压法：在试验前，先在桥梁河床上搭设好平台和支撑，将大型水泵组成高压水网，用5-10个施压点分别施加荷载；（2）张拉法：在桥梁两端架设张拉设备，对试验产品施加拉力，达到设计荷载并维持。

三、试验计划1、试验前准备（1）检查桥梁的核心构件及连接部位，确保符合设计要求；（2）桥梁结构的限载标识必须保留；（3）尽量确保试验期间周围环境安静，避免震动和人员或车辆行走时对试验结果的影响；（4）安装位移、应变、应力传感器和多个点应变仪。

2、试验操作（1）为每个荷载施加点安装传感器，精确测量荷载在桥梁中的传递过程；（2）根据桥梁的受力特点施加荷载，例如在桥梁的腹板上施压，或在桥塔上的主孔中施拉力；（3）监控荷载的作用下桥梁的反应，测量不同部位的位移、挠度、轴向力、弯曲力和剪力等；同时记录相应荷载下的悬臂梁弯矩值和土壤支座反力；（4）根据荷载大小、试验方案和监测结果预判桥梁的反应；四、试验结果处理1、观察桥梁在诸多荷载作用下的响应情况、计算荷载引起的各项结构参数的变化，并综合比较试验前后桥梁受力性能的变化；2、计算桥梁在线上设计荷载下的承载力和刚度，并与设计值进行对比分析。

如果差异较大，需要对设计符合性进行再评价和修改；3、对受力构件的损伤程度、裂缝情况等进行评价分析，对需要修复或替换的构件提出具体措施；4、评估桥梁的健康状况，为后续的监测及维护提供数据支撑。

牡丹江至佳木斯铁路通桥(2016)2229-Ⅳ静载试验加载说明
一、跨中弯曲静载试验按<<预应力混凝土铁路桥简支梁静载弯曲试验方法及评定标准>>（TB/T 2092-2018）执行。

二、跨中弯曲静载试验加载图式
牡丹江至佳木斯铁路32m单箱单室简支梁（通桥(2016)2229-Ⅳ）跨中弯曲静载试验，采用5排加载方式加载，每排间距4m，每排采用2点加载，加载点作用于箱梁腹板顶面中心。

加载图式见图1。

图1 跨中弯曲静载试验加载图式（单位：mm）
三、跨中弯曲静载试验相关数据说明
1. 牡丹江至佳木斯铁路32m预制后张法预应力混凝土简支箱梁静载试验箱梁底板下缘综合剪力滞系数采用值为1.025；箱梁底板下缘集中剪力滞系数采用值为1.035。

2. 等效荷载加载挠度修正系数φ采用1.0029。

中铁第四勘察设计院集团有限公司
中铁建大桥院（铁四院桥梁院）
2019年06月30日。

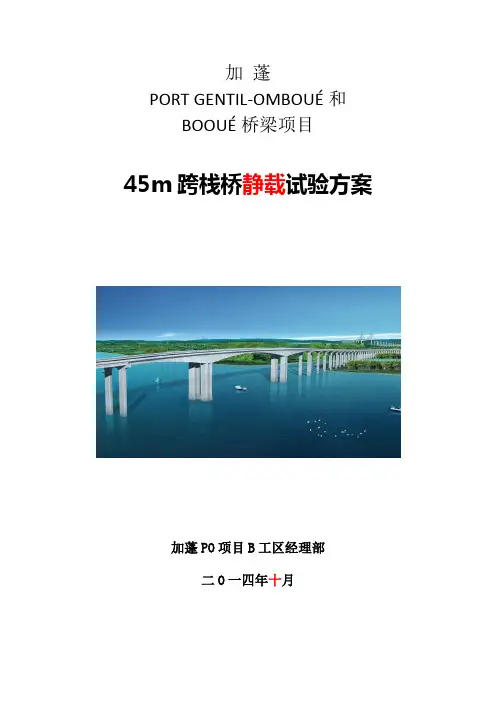

加蓬PORT GENTIL-OMBOUÉ和BOOUÉ桥梁项目45m跨栈桥静载试验方案加蓬PO项目B工区经理部二O一四年十月目录一、试验目的 (2)二、试验方法概述 (2)三、试验荷载 (2)四、监测点布置 (3)五、试验流程 (3)六、静载试验人机料配置 (4)七、数据采集及分析 (5)八、注意事项 (8)加蓬PO 项目B 工区钢栈桥静载试验方案一、试验目的1、检验钢管桩单桩承载力；2、检验钢栈桥结构焊接质量；3、检验钢栈桥结构整体稳定性；4、实测贝雷梁及钢管桩桩身弹性变形。

二、试验方法概述本次试验选取恩科米湖大桥南汊河钢栈桥45m 通航跨（S24-S25#）作为试验对象，利用平板车作为加载平台，荷载物可以选择袋装水泥或各类型钢，通过50t 浮吊船分三级加载(卸载）。

第一级加载(卸载）60%设计荷载，第二级80%，第三级100%。

加载点位于45m 通航跨，跨中纵横桥轴线交叉处，以此模拟45m 贝雷梁在最不利的位置受到最大汽车荷载作用效应，具体布置如图2-1所示：图2-1.45m 通航跨预压布置图三、试验荷载根据《满堂支架堆载静压试验规程》，试验荷载按照最最大荷载的1.1倍计，栈桥设计通行最大车辆荷载为10m ³混凝土运输车，满载时最大重量：() 1.1(12.510 2.5)44.7745p w G r t t η=+⨯=+⨯=≈,其中：p--表示最大汽车荷载；--表示冲击系数，参照《满堂支架堆载静压试验规程》，取值1.1；w--表示汽车自重，查看汽车标牌得到重量12.5t；G--表示汽车载混凝土方量，最大载量10m³；r--表示载混凝容重，按照25KN/ m³取值。

扣除堆载平台平板车自量5t,堆载物重量为40t。

四、监测点布置（1）选取45m跨栈桥纵向支点处、1/2截面、1/4截面为控制面，每个面设置3个监测点，监测点沿横桥向均布，（2）24#-1/2和25#-1/2钢管桩水面以上1m位置设置监测点。

桥梁荷载试验方案一、项目背景桥梁荷载试验，顾名思义，就是对桥梁在荷载作用下的性能进行测试。

这次试验的桥梁是一座新建的大跨度悬索桥，地处山区，跨越了一条深不见底的峡谷。

桥梁全长3.2公里，主桥跨度达到了560米，是国内同类桥梁中的佼佼者。

二、试验目的1.验证桥梁设计是否符合规范要求。

2.检查桥梁结构在荷载作用下的安全性、稳定性、耐久性。

3.为桥梁的运营、维护、保养提供科学依据。

三、试验内容1.静载试验：通过在桥梁上布置荷载，观察桥梁的变形、应力等参数，评估桥梁的承载能力。

2.动载试验：通过模拟车辆行驶、风载等动态荷载，测试桥梁的振动特性、疲劳寿命等。

3.极限荷载试验：在保证安全的前提下，对桥梁施加超过设计荷载的极限荷载，检验桥梁的极限承载能力。

四、试验步骤1.准备阶段：收集桥梁设计资料，编制试验方案，搭建试验平台，调试仪器设备。

2.静载试验：按照试验方案，分批次施加荷载，记录桥梁的变形、应力等参数。

3.动载试验：利用激振器模拟动态荷载，测试桥梁的振动特性。

4.极限荷载试验：在安全的前提下，逐渐加大荷载，观察桥梁的极限承载能力。

5.数据分析：对试验数据进行分析，评估桥梁的性能。

6.编制试验报告：整理试验数据，编写试验报告。

五、试验保障1.人员保障：成立试验团队，明确分工，确保试验顺利进行。

2.设备保障：选用高性能的试验设备，确保试验数据的准确性。

3.安全保障：制定严格的试验安全措施，确保试验过程中的人员安全。

4.资金保障：保证试验所需资金充足，确保试验顺利进行。

六、试验成果1.桥梁设计验证：通过试验，验证桥梁设计是否符合规范要求。

2.桥梁性能评估：评估桥梁在荷载作用下的安全性、稳定性、耐久性。

3.桥梁运营维护：为桥梁的运营、维护、保养提供科学依据。

4.技术积累：通过试验，积累桥梁荷载试验经验，为今后的工程提供借鉴。

现在，这个方案已经在我脑海中构思完毕。

我将投入到紧张的实施阶段。

我相信，通过这次试验，我们能为我国桥梁事业的发展贡献一份力量。
