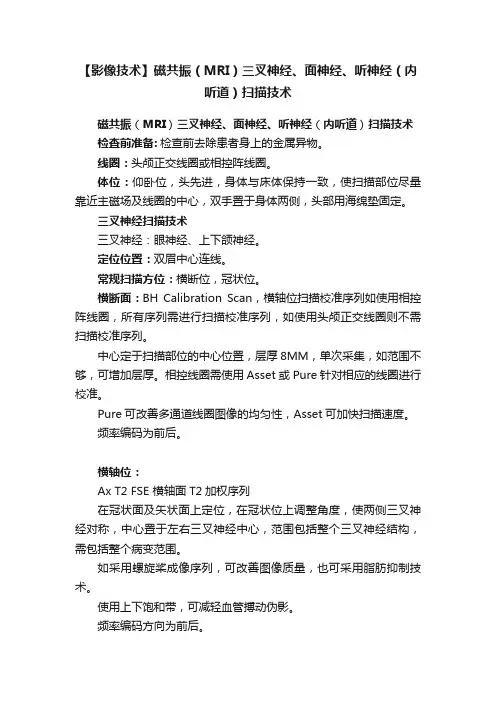

【影像技术】磁共振（MRI）三叉神经、面神经、听神经（内听道）扫描技术

【影像技术】磁共振（MRI）三叉神经、面神经、听神经（内听道）扫描技术

【影像技术】磁共振（MRI）三叉神经、面神经、听神经（内听道）扫描技术磁共振（MRI）三叉神经、面神经、听神经（内听道）扫描技术检查前准备:检查前去除患者身上的金属异物。

线圈：头颅正交线圈或相控阵线圈。

体位：仰卧位，头先进，身体与床体保持一致，使扫描部位尽量靠近主磁场及线圈的中心，双手置于身体两侧，头部用海绵垫固定。

三叉神经扫描技术三叉神经：眼神经、上下颌神经。

定位位置：双眉中心连线。

常规扫描方位：横断位，冠状位。

横断面：BH Calibration Scan，横轴位扫描校准序列如使用相控阵线圈，所有序列需进行扫描校准序列，如使用头颅正交线圈则不需扫描校准序列。

中心定于扫描部位的中心位置，层厚8MM，单次采集，如范围不够，可增加层厚。

相控线圈需使用Asset或Pure针对相应的线圈进行校准。

Pure可改善多通道线圈图像的均匀性，Asset可加快扫描速度。

频率编码为前后。

横轴位：Ax T2 FSE 横轴面T2加权序列在冠状面及矢状面上定位，在冠状位上调整角度，使两侧三叉神经对称，中心置于左右三叉神经中心，范围包括整个三叉神经结构，需包括整个病变范围。

如采用螺旋桨成像序列，可改善图像质量，也可采用脂肪抑制技术。

使用上下饱和带，可减轻血管搏动伪影。

频率编码方向为前后。

冠状面：COR FS FSE T2，冠状面T2加权脂肪抑制序列在矢状位和横轴位上定位。

扫描范围包括脑桥，需包括整个病变范围。

添加上下饱和带，减小血管搏动伪影。

频率编码方向为上下方向。

横断面：AX 3D Fiesta-C，横断面双激发稳态自由进动序列在矢状位和冠状位上定位，在矢状位调整角度，使定位线平行于视神经的走形，在冠状位上调整角度，使两侧三叉神经对称，中心置于三叉神经中心，需包括整个病变范围。

激励次数使用偶数次，频率编码方向为前后。

如需观察血管与神经间的关系，可进行后处理冠状及矢状重建。

横断面：AX 3D TOF MRA，横断面TOF血管成像序列复制Ax3D Fiesta-c定位线，但建议适当增加范围及FOV。

MR355颈椎规范化扫描方案

MR355颈椎规范化扫描方案

椎管水成像图像：
扫描方法：
• 分别定位矢状面和冠状面，平行椎管走行。 图像参数特点：
• 属于长TE水成像序列。 • 脂肪抑制同时加局部匀场，以便更好地抑制背景信号。 • 使用较长TR，防止水信号受抑制。 • 图像效果受椎管宽度影响。 临床应用：
• 椎管占位。 • 椎间盘突出。 • 脑脊膜膨出。
OCor 3D Fiesta-c，冠状面椎管水成像和神经根成像：
OSag T2FRFSE，矢状面T2加权图像：
扫描方法：
• 在冠状面三平面图像上定位，确保中间一层完整的从脊柱或脊髓 正中通过。
• 在矢状面调整上下和前后位置，FOV中心置于椎间隙后缘颈3-4之 间，FOV下缘不包括主动脉弓。
图像参数特点：
• 频率编码方向应为前后，加NPW无卷折选项。 • 添加前饱和带可以减轻运动伪影，缺点是会掩盖颈前软组织的病
对比度好，磁敏感伪影小。 图像参数特点：
• FIESTA序列对局部磁场的均匀性要求高，因此添加局部匀场。 • 使用薄层高分辨率扫描。 临床应用：
• 椎管占位。 • 椎间盘突出。 • 脑脊膜膨出。 • 神经根损伤。
颈椎规范化扫描方案：
1 3-pl T2* Loc 2 OSag T2FSE 3 OSag T1Flair 4 OSag STIR 5 OAx T2FSE 6 OAx/OSag/OCor T1+C
三平面定位 矢状面T2 矢状面T1Flair 矢状面脂肪抑制STIR 横断面T2 增强扫描序列
3-pl Loc，三平面定位图像：
OAx T2FSE，横断面T2序列定位序列参数：
OSag/OCor/OAx T1+C，颈椎T1增强定位方法图像：
定位线说明：
• 复制相应平面的定位线。 • 由于颈部解剖结构的复杂性，一般增强扫描不建议脂肪抑制，若使用压脂，一定要添加局部匀场。 • 增强后强化的血流搏动伪影加剧，考虑添加饱和带。 • 横断面定位一般以病灶为中心的连续划线。

MRI三段增强血管规范化扫描方案

MRI三段增强血管规范化扫描方案

摆位照片：
脚尖归零
进床至950再归零
For GE Internal Use Only. Not for External Distribution.
下肢三段增强血管规范化扫描方案：
1 TOP-3-pl-Loc 2 MID-3-pl-Loc 3 BOT-3-pl-Loc 4 TOP-2D-TOF-LOC 5 MID-2D-TOF-LOC 6 BOT-2D-TOF-LOC 7 3D-Contrast TOP 8 3D-Contrast MID 9 3D-Contrast BOT
下肢三段增强血管三平面定位方法图像：
第一段三平面定位： • • •
第二段三平面定位： • • •
第三段三平面定位： • • •
For GE Internal Use Only. Not for External Distribution.
下肢三段增强血管2D TOF定位方法图像：
第一段2D TOF血管定位像： • • •
下肢三段增强血管3D MIP重建后处理步骤：
For GE Internal Use Only. Not for External Distribution.
下肢三段增强血管拼接后处理步骤：
For GE Internal Use Only. Not for External Distribution.
第三段冠状面三维血管定位像： • • • •
For GE Internal Use Only. Not for External Distribution.
下肢三段增强血管扫描步骤：
For GE Internal Use Only. Not for External Distribution.

三叉神经解剖及MR表现

三叉神经解剖及MR表现
橙色箭头示四脑室， 灰箭头示脑桥，红箭头示右侧三叉 神经出脑干处有血管袢压迫（直径
约1mm，多为小脑上动脉）， 紫箭头提示蛛网膜下腔， 蓝箭头示右侧的面神经。
.
观察小脑上动脉与三叉神经关系
.
.
血管性压迫学说： 机械性压迫三叉神经，即脑底动脉和小脑上动脉对三叉神经根的压迫，是引起
疼痛的一重要原因，也是最常见的原因，因此常采用了血管减压的手术方法治疗 该病
2.舌咽神经痛 疼痛特征与三叉神经痛有相似之处，但疼痛部位更多见于舌根、 扁桃体窝和耳。
3.颞颌关节病 疼痛位于耳前颞颌关节处并可由此放射，但颞颌关节活动范围变 小，运动时有弹响声，关节囊有压痛。X线及/或同位素闪烁法有阳性发现。
4.非典型性面痛 疼痛与神经分布无关，呈持续性，位置深在且不易定位。 （二）继发性三叉神经痛 疼痛特征基本与原发性三叉神经痛相同，但部分病例 发作间期可有持续性疼痛。检查时可发现相应三叉神经分布区感觉减退、角膜反 射及听力减弱等阳性体征，CT、MR等检查有助于发现原发病。本病发病年龄相 对较轻。 四、 治疗 对于继发性三叉神经痛，首先应当积极治疗原发病，但当原发病无法治疗或经 治疗仍不能解除疼痛时，疼痛的控制与原发性三叉神经痛相同。
三叉神经解剖及常见疾病 MR表现
.
.
.
.
.
三叉神经
三叉神经是脑神经中粗大的神经之一，是感觉运动混 合神经，也称为第 V 对颅神经。它从脑干部发出后， 即分成较粗的感觉神经根及较细的运动神经根。感觉 神经在穿出脑膜后汇成一个大的神经节，即半月神经 节。这是神经细胞之所在。
分成三支周围神经， I支（视神经）支配额顶部
（二）原发性三叉神经痛 原发性三叉神经痛 是指不表现有神经系统体征，且用各种检查并 无明显和发病有关的器质性或功能性病变者。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

MR355 光纤磁共振规范化扫描方案（1.5T）
---GE 磁共振应用学院系列教材
三叉神经血管成像MRTA
使用限制和提醒：
1.磁共振临床应用的建议扫描方案，并不对诊断结果承担任何责任。

2.扫描方案仅用于内部学习目的，其中涉及的任何内容不作为机型性能
、图像质量的判断依据。

3.由于磁共振系统配置上的差异，扫描方案中的内容并不作为系统所具
有功能的具体实现。

4.扫描方案中涉及的任何图像内容、姓名等信息均认为以教学为目的，
不涉及任何私有信息的泄露。

5.扫描方案中任何内容有不恰当或有疑问，请及时给予反馈，我们将尽
快更正，同时，我们保留更改和解释的权利。

6.任何一个版面均有相关内部使用界限提醒，请勿外传。

1.头部扫描必须配带耳塞，听力保护。

2.摆位时，肩部紧贴线圈，左右居中，头部不能旋转，同时必须用三角
垫固定头部。

3.建议扫描时患者下颌内收。

4.定位中心位于鼻根或眉间，激光灯经过眼睛时必须闭眼。

5.婴幼儿因头颅较小，需在他们的枕背部加软垫，以确保患者头颅中心
与线圈中心一致，同时注意保暖。

三叉神经血管成像规范化扫描方案：
1 3-pl T2* Loc 三平面定位
2 Cal Scan 校准扫描
3 OAx 3D TOF 横断面3D TOF成像
4 OSag 3D TOF 矢状面3D TOF成像
5 OCor 3D TOF 冠状面3D TOF成像
6 OAx 3D Fiesta-c 16FOV 横断面3D Fiesta-c成像
3-pl Loc，三平面定位图像：
定位线说明：
•三平面定位图像上观察头颅位置既不能偏上也不能偏下，确保头颅位于线圈的中心，图像信号与线圈位置匹配良好。

•有时为了加快扫描速度，可以减少扫描层数。

•三平面定位像矢状面层数较多，为了利于横断面三维血管定位。

3-pl Loc，三平面定位序列参数：
定位线说明：
•
所有的序列若要使用ASSET 或PURE ，必须针对相应线圈进行校准扫描。

•
FOV 中心位于解剖中心，上下范围必须超过要扫描的解剖范围。

•
一般情况下使用一次采集，扫描范围不够时增加层厚。

•
频率编码方向为前后。

•
ASSET 能加快常规序列的扫描速度，或能改善EPI 序列的图像对比度。

•PURE 能改善图像信号的均匀性。

OAx 3D TOF，横断面神经血管成像定位方法：
定位线说明：
•调整三平面定位像的矢状面图像，在眼外直肌平面，查看小脑上三分之一处，可见三叉神经。

•矢状面上定位横断面三维扫描块，平行于三叉神经并以三叉神经为中心。

•在三平面冠状面定位像上调整左右位置和旋转角度。

•有时畸形血管范围较大时，增加扫描层数扩大扫描范围。

OAx 3D TOF，横断面神经血管成像定位序列参数：
OAx 3D-Fiesta-c，横断面神经血管成像定位方法：
定位线说明：
•调整三平面定位像的矢状面图像，在眼外直肌平面，查看小脑上三分之一处，可见三叉神经。

•矢状面上定位横断面三维扫描块，平行于三叉神经并以三叉神经为中心。

•在三平面冠状面定位像上调整左右位置和旋转角度。

OAx 3D-Fiesta-c，横断面神经血管成像定位序列参数：
OSag 3D TOF，矢状面神经血管成像定位方法：
定位线说明：
•在横断面3D-TOF-MRA图像上定位矢状面三维扫描块，平行于三叉神经并以三叉神经为中心。

•在冠状面定位线上调整上下位置。

•为了缩短扫描时间，可使用较少层数。

•左侧和右侧三叉神经，要分开成不同的序列扫描。

OSag 3D TOF，矢状面神经血管成像定位序列参数：
OCor 3D TOF，冠状面神经血管成像定位方法：
定位线说明：
•在横断面3D-TOF-MRA图像上定位冠状面三维扫描块，垂直于三叉神经并以三叉神经为中心。

•在冠状面定位线上调整上下位置。

•为了缩短扫描时间，可增加层厚并使用较少层数。

•扫描范围要能覆盖畸形血管的范围。

OCor 3D TOF，冠状面神经血管成像定位序列参数：
OAx/Sag 3D TOF，三叉神经血管成像图像：
扫描方法：
•三叉神经起源于脑桥，颅内段可认为平行于视神经走行。

•在矢状面图像上找到三叉神经，平行于两侧三叉神经定位，薄层
扫描（1毫米），FOV左右居中。

•TE＝Min Full，去掉脂肪抑制，高分辨率扫描。

•为保证SNR，使用较小带宽（15.63kHz）。

•若想同时观察内听道血管结构，可增大扫描范围。

•可以直接浏览原始图像，观察血管与神经结构之间的关系，IVI
重建观察畸形血管。

图像参数特点：
•直接浏览原始图像，观察血管与神经结构之间的关系。

•IVI重建观察畸形血管。

•三叉神经在TOF序列上呈软组织等信号，血管呈高信号，通过直
接观察TOF原始图像可发现三叉神经和相邻血管袢之间的解剖关
系。

临床应用：
•三叉神经痛。

•面瘫。

OAx 3D-Fiesta-c，三叉神经3D Fiesta-c图像：
扫描方法：
•三叉神经起源于脑桥，颅内段可认为平行于视神经走行。

•在矢状面图像上找到三叉神经，平行于两侧三叉神经定位，薄层
扫描（1毫米），FOV左右居中。

•若想同时观察内听道血管结构，可增大扫描范围。

•可以直接浏览原始图像，观察血管与神经结构之间的关系。

图像参数特点：
•三叉神经在该序列上呈软组织等信号，在脑脊液高信号衬托下，
显示神经结构清晰，血管呈低信号。

临床应用：
•三叉神经痛。

•面瘫。

致谢：
我们感谢下列医院为此扫描方案作出的奉献，并不仅局限于这些医院，我们将陆续添加名单：301 HOSPITAL
ZHECHENG HOSPITAL
ZJK JIANGUO HOSPITAL
FANGXIAN HOSPITAL
For GE Internal Use Only. Not for External Distribution.
MR355 磁共振规范化扫描方案（1.5T）
---GE 磁共振应用学院系列教材。
