河马井HMCN系列塑料检查井选型手册

首泰国际广场室外工程竣工验收质量评估报告编制人：审核人：审批人：厦门厦信建设工程监理有限公司 2016年月日首泰国际广场室外工程竣工验收质量评估报告一、工程概况：首泰国际广场工程位于厦门市湖里区高新园岭下路与岭下西路交叉路口西南侧。

室外工程包括：道路工程、室外环境、室外给排水、室外电气。

（二）参建单位建设单位：厦门市伊思曼生物科技有限公司监督单位：厦门市湖里区建设工程安全质量监督站设计单位：嘉博（福建）联合设计有限公司勘察单位：福建岩土工程勘察研究院监理单位：厦门厦信建设工程监理有限公司施工单位：厦门鲁班源房屋营造有限公司二、监理内容、范围、监理过程及监理依据：监理内容、范围：按照监理合同、施工合同、国家规范及设计图纸对首泰国际广场工程招标文件内所有建筑物及其室外工程施工及后期的保修阶段进行监理，认真履行“四控、二管、一协调”的任务。

监理过程：在本工程的施工过程中严格按照国家法律法规、规范、设计文件及福建省建设厅和厦门市建设与管理局的相关规定进行监督管理，采取巡视、平行检查及旁站监理相结合的方式对施工过程中的人员资质、材料报验、施工机械运行情况、工序检验批等进行追踪检查，以工程联系单、会议纪要等书面方式提醒施工单位在施工中的难点、重点和问题，做好预防控制工作，发现施工过程中违反规范、设计要求及相关规定的行为及时以监理通知单的形式责令施工单位立即整改，并于整改过程中进行追踪复查、督促整改到位，保证本工程的质量及安全。

监理依据：1、建设工程相关的法律法规及与本工程项目有关的标准、规范；2、项目审批文件、设计文件、技术资料、工程施工合同以及与本建设工程项目相关的合同文件；；3、《建设工程监理规范》（GB50319-2013）；4、福建省地方标准及厦门市现行工程建设管理有关规定；5、本工程监理大纲、监理规划、委托监理合同文件；6、厦门鲁班源房屋营造有限公司的施工合同。

三、监理机构组成：四、执行工程技术标准及强制性条文情况：本工程按图施工，施工过程中执行了以下验收规范标准：1、《建筑工程施工质量验收统一标准》GB50300-20132、《通用用电设备配电设计规范》GB50055-20113、《建筑照明设计标准》GB50034-20134、《民用建筑电气设计规范》JGJ-16-20085、《城市道路照明设计标准》CJJ45-20066、《城市夜景照明设计规范》JGJ/T163-20087、《城市居住区规划设计规范》GB50180-938、《城市绿化工程施工及验收规范》CJJ/T82-999、《城市绿化和园林绿地用植物材料木本苗》CJ/T34-9110、《城市绿化工程施工及验收规范》CJJ/T82-201211、《城市园林绿化工程施工及验收规范》CJJ/T82-200912、《城市绿化和园林绿地用植物材料球根花卉种球》CJ/T135-200113、《城镇道路工程施工验收规范》CJJ1-200814、《建筑地面工程施工质量验收规范》GB50209-2002五、道路工程1、室外工程混凝土强度等级：室外道路砼基础强度为C30;室外道路砼垫层强度为C20;室外庭院灯基础砼强度为C15。

河马塑料检查井上图说明
根据国家建委要求，建筑小区内雨污水检查井优先采用塑料检查井。

具体要求如下:
1.雨污水检查井应采用一次注塑成型的HMCN系列塑料检查井。

2.污水管道应采用流槽井。

3.雨水管及合流管可采用流槽井，管径≥Φ300时可部分采用沉泥室检查井（间隔50米为宜）。

4.井筒应采用轴向中空平壁管，井筒外径应符合Φ200、Φ315、Φ450、Φ630四种国家标准。

5.塑料检查井埋深≥2.0米时井筒应采用≥Φ450规格。

6.雨污水井座内部井筒与管道连接交汇处必须有不小于10mm的光滑的曲率半径（疏通圆弧）。

7.井座内部与井筒连接承口处有3600 圆周连续支撑台阶。

8.道路雨水口应采用带沉泥室的井座。

9.塑料检查井设置在绿化带可采用塑料井盖，设置在车行道应根据路面承载要求选择相配套的防护井盖。

10.塑料检查井产品质量应符合行业标准CJ/T 233-2006，施工及验收应符合建筑小区塑料检查井应用技术CECS227:2007和标准图集08SS523的要求。

砖砌检查井与塑料检查井对照说明
砖砌检查井依据排水检查井国家标准图集，图集号：02S515
塑料检查井依据建筑小区塑料排水检查井国家标准图集，图集号：08SS523
砖砌检查井依据图集，采用500X500方形检查井（埋地管道≦D200）；
采用600X600方形检查井（埋地管道≦D300）；
塑料检查井依据图集，采用φ450（D300）及φ315（D250）
砖砌检查井工程量计算依据03土建定额，主要材料依据当前材料实价
备注：以上砖砌检查井所组成材料的价格为2010年4月份价格，近来砖块水泥黄沙涨价幅度较大，未考虑在内，仅供参考！
附录资料：
附表1 500X500（600X600）方形检查井 分部分项工程量清单及计价表
附表2 砖砌主要材料（设备）价格表
附表3 塑料检查井各种规格基本价目表。

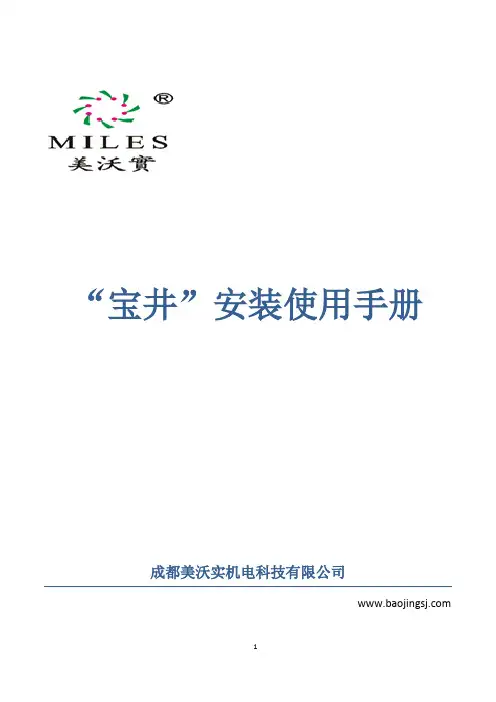

“宝井”安装使用手册成都美沃实机电科技有限公司引言科技改变生活宝井创享未来近年来,随着塑料排水管在建筑小区室外排水系统中的广泛应用,塑料排水管已成为小区排水管网中的主流管道,对室外排水工程质量的提升起到了重要作用。

与此同时,传统的砖砌检查井在实际应用中屡屡出现质量问题,与塑料检查井相比较,其弊病已越来越突出。

特别是建设部2004年(218)号文件公布,明确禁止使用粘土实心砖“十一五”技术公告要求塑料管道应优先采用塑料检查井,因此,塑料检查井以其绿色、环保、节能、节地、施工周期短等诸多优势成为替代砖砌检查井的主要产品之一。

由热塑性塑料（高密度聚乙烯，聚氯乙烯，聚丙烯）制作而成的塑料检查井具有安装简便、重量轻、便于运输安装，承载力强、抗冲击性好，耐腐蚀，耐老化、与塑料管道连接方便、密封性好，内壁光滑流畅、排放率强，井筒可现场切割、开孔、调整，可全天施工，施工效率高等优点；塑料检查井适用于排水温度长期在45℃以下的市政和建筑小区排雨、污水地下管网，还可用于给水阀门井、水泵井、通信井、电力井等。

由于塑料检查井在我国尚未普遍使用，为方便设计，采购和施工特编写本使用手册供大家参考。

成都美沃实机电科技有限公司目录1：标准术语和标记2：结构和特点2.1塑料检查井的结构及特点2.2“宝井”产品结构及特点3：井筒及配件规格3.1井筒规格表3.2配件规格表3.3井盖规格表4：部件的选用4.1井座选用4.2井筒选用4.3配件选用4.4井盖选用5：安装与施工5.1运输5.2检查井的储存5.3产品验收5.4井坑与基础5.5安装井座5.6检查井接管及井筒的安装5.7回填5.8安装井盖6：质量检验与验收6.1检验标准6.2工序质量检验6.3竣工验收7：维护、保养1：专业术语和标记1.1标准术语1.1-1塑料排水检查井塑料排水检查井为组合式结构，通常由井底座、井筒、配件、井盖组合而成。

用于埋地排水管道的连接、疏通、检修。

1.1-2井底座指检查井底部带有连接排水管道接口的部分。

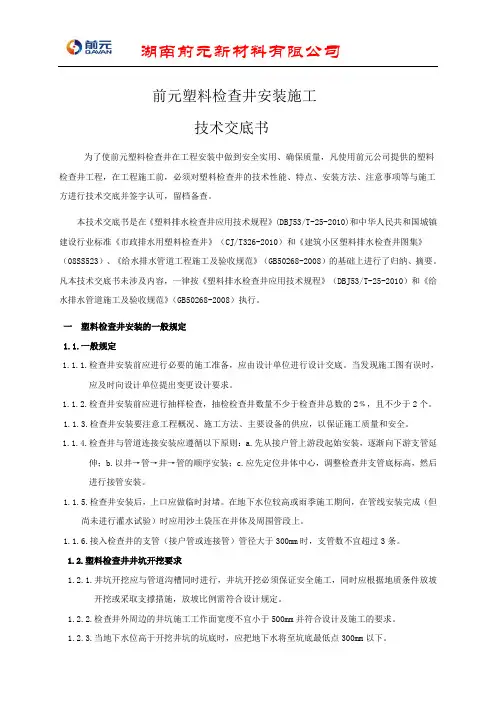

前元塑料检查井安装施工技术交底书为了使前元塑料检查井在工程安装中做到安全实用、确保质量，凡使用前元公司提供的塑料检查井工程，在工程施工前，必须对塑料检查井的技术性能、特点、安装方法、注意事项等与施工方进行技术交底并签字认可，留档备查。

本技术交底书是在《塑料排水检查井应用技术规程》(DBJ53/T-25-2010)和中华人民共和国城镇建设行业标准《市政排水用塑料检查井》（CJ/T326-2010）和《建筑小区塑料排水检查井图集》（08SS523）、《给水排水管道工程施工及验收规范》（GB50268-2008）的基础上进行了归纳、摘要。

凡本技术交底书未涉及内容，一律按《塑料排水检查井应用技术规程》（DBJ53/T-25-2010）和《给水排水管道施工及验收规范》（GB50268-2008）执行。

一塑料检查井安装的一般规定1.1.一般规定1.1.1.检查井安装前应进行必要的施工准备，应由设计单位进行设计交底。

当发现施工图有误时，应及时向设计单位提出变更设计要求。

1.1.2.检查井安装前应进行抽样检查，抽检检查井数量不少于检查井总数的2﹪，且不少于2个。

1.1.3.检查井安装要注意工程概况、施工方法、主要设备的供应，以保证施工质量和安全。

1.1.4.检查井与管道连接安装应遵循以下原则：a.先从接户管上游段起始安装，逐渐向下游支管延伸；b.以井→管→井→管的顺序安装；c.应先定位井体中心，调整检查井支管底标高，然后进行接管安装。

1.1.5.检查井安装后，上口应做临时封堵。

在地下水位较高或雨季施工期间，在管线安装完成（但尚未进行灌水试验）时应用沙土袋压在井体及周围管段上。

1.1.6.接入检查井的支管（接户管或连接管）管径大于300mm时，支管数不宜超过3条。

1.2.塑料检查井井坑开挖要求1.2.1.井坑开挖应与管道沟槽同时进行，井坑开挖必须保证安全施工，同时应根据地质条件放坡开挖或采取支撑措施，放坡比例需符合设计规定。

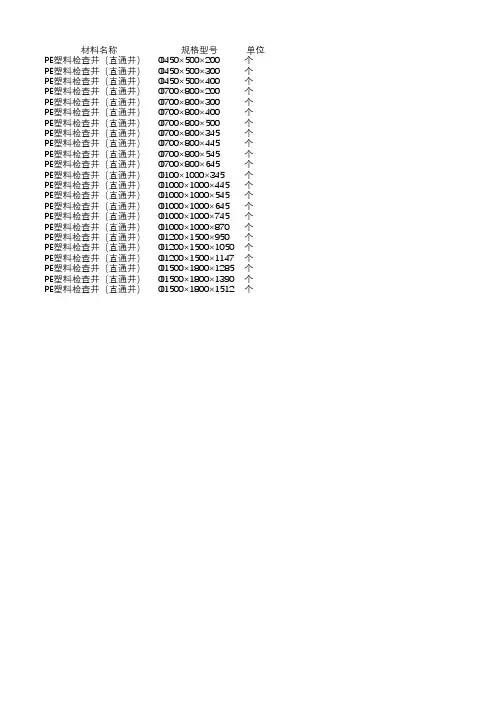

材料名称规格型号单位PE塑料检查井（直通井）Φ450×500×200个PE塑料检查井（直通井）Φ450×500×300个PE塑料检查井（直通井）Φ450×500×400个PE塑料检查井（直通井）Φ700×800×200个PE塑料检查井（直通井）Φ700×800×300个PE塑料检查井（直通井）Φ700×800×400个PE塑料检查井（直通井）Φ700×800×500个PE塑料检查井（直通井）Φ700×800×345个PE塑料检查井（直通井）Φ700×800×445个PE塑料检查井（直通井）Φ700×800×545个PE塑料检查井（直通井）Φ700×800×645个PE塑料检查井（直通井）Φ100×1000×345个PE塑料检查井（直通井）Φ1000×1000×445个PE塑料检查井（直通井）Φ1000×1000×545个PE塑料检查井（直通井）Φ1000×1000×645个PE塑料检查井（直通井）Φ1000×1000×745个PE塑料检查井（直通井）Φ1000×1000×870个PE塑料检查井（直通井）Φ1200×1500×950个PE塑料检查井（直通井）Φ1200×1500×1050个PE塑料检查井（直通井）Φ1200×1500×1147个PE塑料检查井（直通井）Φ1500×1800×1285个PE塑料检查井（直通井）Φ1500×1800×1390个PE塑料检查井（直通井）Φ1500×1800×1512个。

检查井井盖选型说明
1、材料
采用球墨铸铁防盗井盖，材料符合GB/T1348的规定，井盖与井座为同一种材质，且装配尺寸符合GB/T6414的要求。

2、井盖直径
本工程选用人孔Φ700mm井盖。

3、井盖类型
设计井盖要求为承重400KN（40T）。

污水井盖根据车流量，建议选用C250类型（仅有轻型机动车、小车行驶的区域），井盖负荷≥250KN（25T）。

雨水井盖最低选用D400类型（城市主路、公路、高等级或高速公路），井盖负荷≥400KN（40T）。

4、井盖要求
井盖表面印有防滑花纹（见参考附图），凹凸部分面积与总面积相比≤70%≮10%。

铰接井盖仰角≮100°，对于D400类型雨水井盖必须确保适配性，使用时安静稳定（过车时无噪音），嵌入深度满足下表要求：
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。

我国塑料排水检查井应用现状及发展趋势摘要本文章由合肥茵蓝环保建材有限公司编写。

关键词塑料排水检查井应用现状发展趋势0 禁砖势在必行实心粘土砖是世界上最古老的建筑材料之一。

中国的粘土砖Al2O3含量一般多在40％以上，Fe2O3含量小于2.0～2.5％。

成型砖坯在约1400℃下其中的铝硅酸盐矿物部分熔融，冷却后将其余矿物颗粒粘结成一体，保持砖坯的形体，并具有一定的物理、力学性能。

从陕西秦始皇陵到北京明清长城，它传承了中华民族几千年的建筑文明史。

自从1882年中国建成第一家自来水厂后，粘土砖用于排水管（陶土管）道上检查井至今已有120年的历史，现时，仍是国人钟爱的建筑材料之一。

然而，一组现实的经济数字让人们不得不忍疼割爱。

为了节约耕地和保护环境，中国政府决心改写延续了两千多年“秦砖汉瓦”史。

我国人均耕地资源不到世界平均水平的４０％，但因城乡建房烧制粘土砖，一年竟要损毁良田７０万亩，其中包括排水检查井用粘土砖。

据中国房地产研究会副会长顾云昌表示，中国现在每年新建的房屋面积占到世界总量的50%。

据有关方面统计，我国每年建造20亿平方米的建筑面积的建筑，按每个排水检查井服务200m2建筑面积计，我国建筑小区每年需要构筑约1000万个小区排水用检查井,城镇道路用约150万只市政排水检查井，约100万只雨水进水井。

但这些排水检查井都是砖砌，每年消耗粘土实心砖约4145万m3,折合107.25亿块标准粘土砖，每年需要消耗18000亩～20000亩良田。

而且井体渗漏,砖砌排水检查井与理地塑料管之间不均匀沉降而产生漏水，污染环境，增加城市污水处理量约148万吨/年，或以每年约150万吨污水渗入地下，污染地下水。

同时制砖消耗大量能源，排放CO2。

据权威机构统计：中国建筑能耗占到全社会能耗总量的40%。

其中粘土砖砌排水检查井制砖消耗能源以每1万块砖耗标准煤约1吨，电耗200～400度计，全国每年砖砌排水检查井制砖耗标准煤约118万吨，如全改用塑料排水检查井，按平均每制造1只塑料排水检查井耗电10kwh，折合4.04kg标准煤，总计每年耗煤4万吨，这样，每年可减排CO2约296万吨。

县农村生活污水治理工程产品供货合同甲方：乙方：甲、乙双方根据2015-2016年度县农村生活污水治理工程检查井系列产品供应商采购项目公开招标（项目编号：CXCG201504007）结果，本着平等友好的原则，双方签署本合同。

一、供货产品目录及最高限价二、合同履行时间、金额和供货数量根据2015－2016年度县农村生活污水治理工程塑料检查井系列产品供应商采购项目公开招标结果，其中塑料检查井共有2家企业入围中标供应商，乙方作为入围中标供应商之一对所需货物产品和规格型号投标报价如上表所列，根据招标文件规定，乙方每个产品规格型号的投标报价为供应最高限价，合同最高供货金额为乙方投标总报价，合同履行期自2015年8月1日至2017年7月31日止。

甲方根据辖区内乡镇（街道、园区）工程设计和建设需要每年确定每个货物产品和规格供货总数量，原招标文件的总采购数量为2家中标供应商两年合计供应参考数量，供应商和货物产品、规格型号具体供应数量由乡镇（街道、园区）、治理村根据当年工程建设实际需要双向选择和确定。

乙方在本合同基础上与乡镇（街道、园区）签订相关供货分合同（一年或二年期），乙方以每个产品规格型号投标报价作为最高限价与乡镇（街道、园区）协商(允许给予一定优惠价格)供货，供应总数不超过招标采购总数。

乡镇（街道、园区）如需要乙方供应招标目录之外规格型号产品的，乙方可自行与（街道、园区）协商确定供应数量和供货价格，并报甲方备案。

乡镇（街道、园区）工程可根据工程建设实际需要自主择优确定供应商和货物产品，甲方不平均分配和具体分配货物产品数量给某个供应商，不保证每个供应商都有订单和货物产品供应。

合同履行期满或总供货产品数量、金额任何一项达到投标限额，视为合同履行完毕。

三、技术资料1.乙方应按采购文件规定的时间向甲方及乡镇（街道园区）提供使用货物产品的有关技术资料（包括生产技术标准、原料来源、生产工艺、测试报告、说明书、合格证等）。
