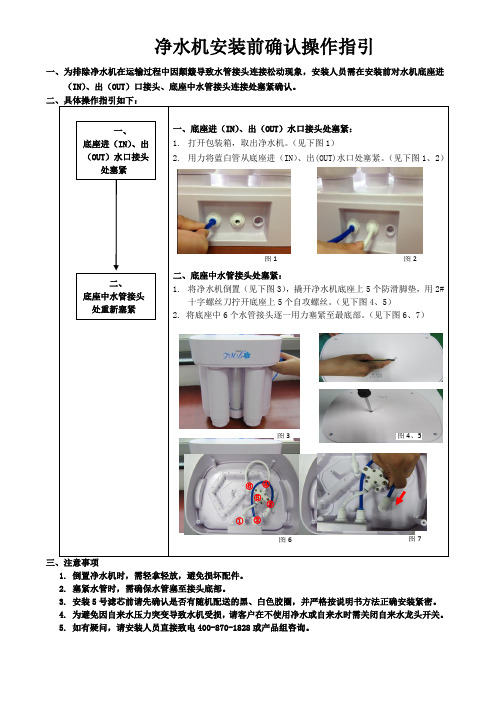

净水机安装前确认操作指引
一、为排除净水机在运输过程中因颠簸导致水管接头连接松动现象,安装人员需在安装前对水机底座进(IN )、出(OUT )口接头、底座中水管接头连接处塞紧确认。
二、具体操作指引如下:
一、底座进(IN )、出(OUT )水口接头处塞紧: 1. 打开包装箱,取出净水机。
(见下图1) 2. 用力将蓝白管从底座进(IN )、出(OUT)水口处塞紧。
(见下图1、2) 二、底座中水管接头处塞紧: 1. 将净水机倒置(见下图3),撬开净水机底座上5个防滑脚垫,用2#十字螺丝刀拧开底座上5个自攻螺丝。
(见下图4、5) 2. 将底座中6个水管接头逐一用力塞紧至最底部。
(见下图6、7)
三、注意事项
1. 倒置净水机时,需轻拿轻放,避免损坏配件。
2. 塞紧水管时,需确保水管塞至接头底部。
3. 安装5号滤芯前请先确认是否有随机配送的黑、白色胶圈,并严格按说明书方法正确安装紧密。
4. 为避免因自来水压力突变导致水机受损,请客户在不使用净水或自来水时需关闭自来水龙头开关。
5. 如有疑问,请安装人员直接致电400-870-1828或产品组咨询。
一、 底座进(IN )、出(OUT )水口接头 处塞紧 二、 底座中水管接头 处重新塞紧 图3 图4、5 ⑥ ⑤ ④
③ ② ① 图6 图7 图1 图2。
净水器安装步骤及说明安装步骤1、在选定的位置打孔或固定净水器。
孔要圆滑,深度、孔距要准确,孔围不能有裂痕或缺口、毛边。
2、与自来水管连接。
先关闭自来水总阀,连接净水器,接口要缠生胶带,不能漏水。
3、连接浓水排放口。
纯水机可将排污管直接放入排污管道,端口要留一定空间,以避免污水倒流入健康家园净水器,防止排污口“虹吸”现象产生;如将净水器排污管直接放入排污管道,应在排污管端装一球阀,不定时打开可起到排污作用;也可将排污管直接与原先自来水龙头相连。
排污管与净水器排污口一定要接好,不能漏水。
4、连接净化水出口与净化水龙头。
如流量大于1000升,可直接用4分管与通用龙头;如流量小于1000升,可选择用4变2接头与净化水出口连接,通过2分白色PE管与2分水龙头连接。
连接2分管时,先将管端口切平,再套上螺帽,然后把管塞插入PE管,插紧,将PE管超出螺帽1CM 左右插入接头拧紧即可。
5、安装水龙头:如果要将水龙头装在水槽上,不锈钢水槽可用开孔器开孔,如果要将水龙头固定在墙面,可用直角龙头挂片将水龙头固定在墙面。
接头接法与第4步相同,但是中华净水器网小编还得提醒大家了,那固定部分要拧紧,不能有一点晃动。
6、打开总进水球阀,对净水机进行调试,观察接头是否漏水,观察期最少2个小时,可在净水机下放一块干净的干毛巾,检查是否有渗水现象。
安装细节一、水龙头高度要适当水龙头的操作高度对防止疲劳及转身灵活相当重要,水龙头如果太高,水容易溅出,若太低,则容易沾上污垢,造成水龙头污染,并且小孩容易碰到。
二、净水器安装位置不宜太暗一般厨房净水器都装在橱柜下面,净水器需要清洗、准备及其他操作。
建议在橱柜下方安装灯泡,开关放在顺手的位置,排水管要放好,方便后期操作。
三、净水器与其他家电线路分开净水器如果发生漏水,会对其他家电产生干扰,因此,布线的时候一定要注意,净水器与其他家电线路分开四、净水器安装牢固净水器安装一定要非常牢固,不宜摇摆,否则加速部分部件老化。
净水器安装方法
净水器是一种能够过滤水中杂质和有害物质,提供清洁饮用水
的设备。
正确的安装是保证净水器正常运行的关键,下面将介绍净
水器安装的具体方法。
首先,选择安装位置。
净水器一般安装在厨房水槽下方,因为
这样可以更方便地接通自来水和排放废水。
另外,需要确保安装位
置离电源插座较近,以便接通净水器的电源。
其次,准备安装工具和材料。
安装净水器需要螺丝刀、扳手、
胶水、管道接头等工具和材料。
在进行安装之前,务必确保所有工
具和材料都齐全。
然后,安装净水器主机。
首先,将净水器主机放置在预留位置上,然后用螺丝刀和扳手固定主机,确保主机稳固不会晃动。
接着,根据净水器说明书上的安装图示,连接好进水管和出水管,并用胶
水密封好接头处,以防漏水。
接下来,连接电源。
将净水器的电源线插入电源插座,然后打
开净水器的电源开关,检查净水器是否正常运行,是否有漏水现象。
最后,进行净水器的水质检测。
安装完成后,打开净水器的水
龙头,放出一段时间的水,以排除管道中的杂质和气体。
然后用水
质测试仪器对净水器出水的水质进行检测,确保净水器过滤出的水
质符合国家卫生标准。
总之,净水器的安装方法并不复杂,只要按照正确的步骤进行,就可以顺利完成。
正确安装净水器不仅可以保证净水器的正常运行,还可以确保过滤出的水质符合卫生标准,为家人提供健康的饮用水。
希望以上介绍的净水器安装方法能够帮助到您。
净水器安装手册1. 介绍净水器是一种用于过滤水中杂质、污染物和有害物质的设备。
本手册将向您介绍如何正确安装净水器,以确保您的家庭饮用水的质量和安全性。
2. 安装前的准备工作在开始安装净水器之前,您需要完成以下准备工作:2.1 净水器选购选择适合您需求的净水器,考虑以下因素:水质状况、家庭用水量和可用的安装空间。
根据需求选择滤芯种类和过滤精度。
2.2 工具准备为了方便安装,您需要准备以下工具:扳手、螺丝刀、切管器、标尺、胶带、防水垫等。
3. 安装步骤3.1 定位安装位置选择一个方便接近水源和电源的位置安装净水器。
确保净水器不会阻碍其他家庭设备的使用,比如水槽和洗碗机等。
3.2 准备连接管道关闭主管道上的水源阀门,并使用切管器将主管道切断。
确保切割面平整,无锯齿。
3.3 连接净水器根据净水器型号自带的安装说明,按照以下步骤连接净水器:3.3.1 过滤器安装将过滤器固定在已准备好的安装位置上,根据说明书使用螺丝将其固定。
3.3.2 连接进水管道使用胶带包裹连接管道的螺纹,确保连接处密封良好。
将进水管道连接到净水器指定的进水口。
3.3.3 连接出水管道同样地,使用胶带包裹连接管道的螺纹,确保连接处密封良好。
将净水器的出水管道连接到家庭用水系统中。
3.4 完成连接确保所有连接处已经牢固连接,并检查连接口是否有渗漏现象。
如有渗漏,重新检查连接并进行必要的修正。
4. 安装后的调试和维护4.1 调试打开水源阀门,确保净水器正常工作,水流畅通并无渗漏现象。
观察净水器的滤水效果是否符合预期。
4.2 滤芯更换根据净水器使用说明书中的建议,定期更换滤芯。
滤芯的寿命因水质和使用频率而不同。
一般建议每3-6个月更换一次,以保证过滤效果和水质安全。
4.3 清洗和保养定期清洗净水器的外壳和连接管道,以保持其整洁。
同时注意定期清洗水槽、水龙头等接触净水器的设备,以防止二次污染。
5. 注意事项5.1 安全性在安装净水器时,务必断开电源并遵循相关安全操作规定。

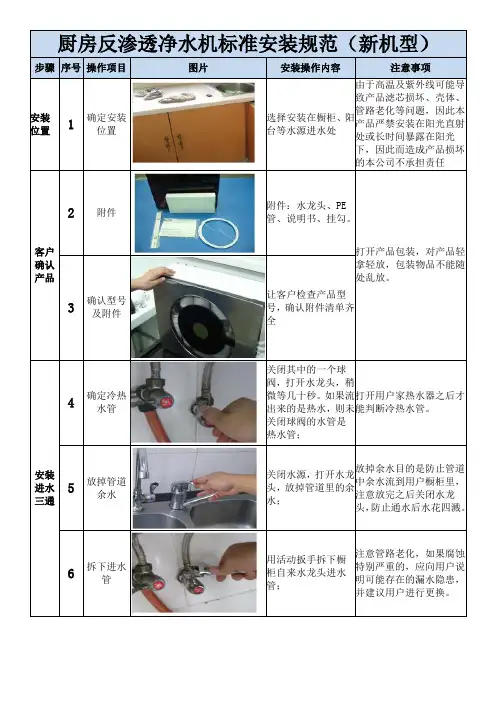

厨房反渗透净水机标准安装规范(新机型)步骤序号操作项目图片安装操作内容注意事项安装位置1 确定安装位置选择安装在橱柜、阳台等水源进水处由于高温及紫外线可能导致产品滤芯损坏、壳体、管路老化等问题,因此本产品严禁安装在阳光直射处或长时间暴露在阳光下,因此而造成产品损坏的本公司不承担责任客户确认产品2 附件附件:水龙头、PE管、说明书、挂勾。
打开产品包装,对产品轻拿轻放,包装物品不能随处乱放。
3 确认型号及附件让客户检查产品型号,确认附件清单齐全安装进水三通4 确定冷热水管关闭其中的一个球阀,打开水龙头,稍微等几十秒。
如果流出来的是热水,则未关闭球阀的水管是热水管;打开用户家热水器之后才能判断冷热水管。
5 放掉管道余水关闭水源,打开水龙头,放掉管道里的余水;放掉余水目的是防止管道中余水流到用户橱柜里,注意放完之后关闭水龙头,防止通水后水花四溅。
6 拆下进水管用活动扳手拆下橱柜自来水龙头进水管;注意管路老化,如果腐蚀特别严重的,应向用户说明可能存在的漏水隐患,并建议用户进行更换。
7安装进水三通(此处以分体三通为例)安装进水三通时,三通内若有橡胶垫圈无需缠生料带;注意不要拧的太紧,防止三通内垫圈变形,一般用手拧上,直到拧不动为止,在用扳手拧一圈(一体的进水三通内有橡胶垫圈,无需缠生料带即可拧上)。
8 安装球阀安装进水铜镀铬球阀,要按顺时针方向缠生料带20圈左右;如不能确定生料带缠绕方向,可参考左图,左手拿球阀不动,右手拿生料带,由下往上缠绕即可。
生料带缠绕圈数过多过少都可能导致漏水。
9 安装球阀将缠好生料带的铜镀铬球阀安装在进水三通上,并用扳手拧紧;球阀装好后,检查生料带是否被挤出,是否存在松散的情况,球阀开关的位置要考虑用户使用的便利。
10 安装进水管将用户原自来水管接回进水三通上,恢复用户原始水路;对于存在隐患的管路和接头,要提醒用户进行更换,也可以向用户推荐我们公司的波纹管。
11 检查漏水关闭进水铜镀铬球阀,打开水源,用随身携带的面巾纸检查安装的各接头是否漏水;先用纸巾把水三通表面擦干净,等待5分钟后再用纸巾检查是否漏水。
净水器安装(简单易懂)(大全)正文第一篇:净水器安装(简单易懂)(大全)安装准备工具:尖嘴钳一把(固定RO膜)手电钻及8号钻头(打眼)生料带(接头防水)记号笔(标记钻头打孔位置)十字螺丝刀(固定鹅颈龙头及机器挂片)剪刀一把(剪水管用)一、检查配件是否齐全滤芯组合共有5级第一级PP棉滤芯、第二级颗粒活性炭第三级压缩活性炭、第四级RO膜第五级后置活性炭已装置在机器中,无须再次安装。
二、机器准备阶段拆开机器前盖,安装RO膜。
现在安装前三级滤芯,PP棉、颗粒活性炭、压缩活性炭(注意对好顺序)。
下一步:为机器右侧四个出入水口换好L型接头三、鹅颈龙头安装鹅颈龙头如安装在墙上: 1. 2. 3. 按零件5 龙头支撑架找好位置,用笔标记;用手电钻配8号头钻孔,钻好后按入3个膨胀套(零件14 );附上支撑架,并用螺丝(零件13 )固定。
四、压力桶准备换上压力桶开关四、机器位置选择 a.能连接到电源b.能连接到进水口(进水三通)c.能连接到鹅颈水龙头d.能连接到压力桶e.能连接到下水道,方便排出废水。
(如不将净水机挂置在墙上,可直接观看第五步水管线路)1. 2. 套; 3. 先用零件2 机器挂片对好位置,并拿笔做好四个标记;用手电钻及8号钻头在标好的位置上打孔,并按上零件14 膨胀放上挂片,并用四个螺丝钉固定;4.固定好后,即可将机器挂置上去。
五、水管线路 1. 安装好进水三通2. 最终水管示意图至此,净水机安装完毕,检查接口处,并装上零件8 安全卡扣。
然后重新对照图文,看有没有错漏的地方。
连通电源,打开水源、进水三通、压力桶开关,机器开始制水。
约半小时后,关闭电源,看有无漏水情况;并打开鹅颈龙头,排除机器所制第一桶水。
再次连通电源,机器准备就绪,您马上就可以喝到清澈的纯净水啦!附零件开关示意图(如果本图文内容对您安装机器有帮助,请支持一下吧!)少帅净水器,好水喝出健康来。
本内容由安徽省皖康环保设备科技有限公司倾心打造。
净水器安装步骤图解与日常维护安装步骤下面以深水海纳净水器天龙1319为例,详细讲解净水器的安装步骤:这是一台深水海纳天龙1319/1321 RO双水净水器。
用剪刀将包装拆开。
我们可以看到三个箱子:第一个是配件箱。
拆开配件箱,内置物品为:3分PE管、2分PE管、连体三通球阀、鹅颈龙头吊片、电源适配器、鹅颈水龙头、压力桶球阀、零件包、PP棉、前置活性炭、超滤膜、RO膜、滤筒扳手和RO膜壳扳手。
第二个是主机箱,内置物品为深水海纳天龙1319/1321 RO双水净水器主机1台。
需要特别说明的是,拆这个包装时,剪刀要平着剪开,否则容易刮花箱子里的净水器面板。
第三个是压力桶箱,内置物品为压力桶1个。
准备好安装工具。
第一步:安装滤芯。
首先,安装滤芯。
用滤筒扳手拧开1号滤筒盖,将PP棉滤芯包装去除,放入滤筒内。
将滤筒盖盖回,拧紧。
拧开2号滤筒,将前置活性炭包装去除。
前置活性炭滤芯一端有胶圈一端没有胶圈,安装时有胶圈一端朝下(水路方向)放入滤筒内。
将滤筒盖盖回,拧紧。
拧开3号滤筒,将超滤膜包装去除,超滤膜为湿膜时,取出时,应将滤芯内的保护液倒出。
超滤膜有一端凸起,将凸起的一端朝下插入滤筒内,将3号滤筒盖盖回,拧紧。
用膜壳扳手将3个滤筒盖依次拧紧。
接着,用手在主机底部将主机盖平行拉开,往上一抬,打开主机盖,可以看到有3支滤芯。
从上往下分别为,T33、RO膜壳、T33。
将主机盖上电路板插头拔下,以便安装RO膜。
拔插头时,拇指和食指抓住插头两边,往下用力即可。
剪开固定扎带,将RO膜壳从固定夹上取出,取下止脱扣,用力按压卡环,拔出膜壳端盖上的进水管。
用膜壳扳手拧开RO膜壳盖。
撕开RO膜包装将看到RO膜两端,一端有两个黑色橡胶圈,一端没有。
将有2个橡胶圈的一端朝下放入膜壳内,压紧。
盖上膜壳盖,用膜壳扳手拧紧。
将水管插回,插入止脱扣,并放回,固定。
电路板插头插回,盖上主机盖。
第二步:安装水路连接。
这一步我们来安装水路连接。
在客户厨下水管中,找到冷水管。
家用净水机矿泉直饮机详细安装攻略!净莱泉家用净水机矿泉直饮机详细安装:一.安装水机于墙壁1. 用卷尺测量出水机背面三个安装孔之间的距离2.选择好安装地点用铅笔按照图示三角形在墙壁上分别做出标记。
3. 用冲击钻按照膨胀钉直径在墙壁标示出打好孔洞。
4. 安装膨胀钉并将螺母旋紧。
5. 将水机的安装孔对准膨胀钉挂至膨胀钉上即可。
二.安装进水1.将本机附带的三通(如图1)连接至自来水管路之间(图示见说明书),再将本机附带的水阀(图2)与三通连接并旋紧。
(图1)(图2)注①:三通与自来水管、三通与水阀之间必须缠绕生料带或者纱布,以防渗漏。
2.将本机附带的专用水管(见图3,以下简称水管)分为4段。
注②:为确保接口的严密水管的断面务必平整。
(图3)3.将水管的第一段的两端分别塞上管塞(如图4),用附带的塑料螺帽将水管一端接至水阀上,另一端接至水机的进水口。
(图4)注③:水管的两端与其他接口相接时,都必须塞入管塞,并且插入至接口的最深处。
以防渗漏。
三.安装出水1.安装鹅净莱泉颈龙头:取出鹅颈龙头(如图5),安顺序套上垫圈(如图6)及支架(见图7),拧上金属螺帽A(如图8),将支架用螺丝固定于墙壁(图示见说明书)。
注④:根据家庭情况,支架可用可不用,只要能固定鹅颈龙头,方便出水即可。
(图5)(图6)(图7)(图8)2.将水管的第二段的一端套上鼓形塞(如图9)和金属螺帽B(如图10),接至鹅颈龙头,拧紧螺帽。
3.将水管第二段的另一端套上塑料螺帽接至出水口,拧紧螺帽。
(图9)(图10)四.安装冲洗水1.将第三段水管套上塑料螺帽接至冲洗阀门(如图11)上部的接口,拧紧螺帽。
2.将第三段水管的另一端接至水机的冲洗口。
3.将第四段水管的一端通过分接器(如图12)接至冲洗阀门的另一接口处,另一端放置排水口。
(根据家庭实际情况,可不进行此步骤,方便排出冲洗水即可)(图11)(图12)五.试水排污1.打开机盖,拧松UF管(六级水机的第6管、九级水机的第8管)与前一级管的螺帽,断开UF管与前一级管的链接。
格美:净水器滤芯更换周期、如何更换净水器是水质净化的工具,随着水污染的加剧和对健康意识的提高,向家用电器一样走进普通家庭。
净水器承担着水质净化的重任,它和我们的安全健康息息相关。
净水器滤芯的作用是使受污染的水被净化到生活所需要的状态,除去水中的固体颗粒,杀灭细菌、滤除有害化学成分。
作为净水器过滤装置的核心,滤芯是需要更换的,以保证水质净化的洁净度。
那么净水器什么情况下需要更换呢?格美净水器厂家给大家解析下:根据各地水质状况的差异,如果用户在使用净水机过程当中,发现净水机的产水量逐渐变小,经过反复反冲洗后,仍无法使产水量满足使用要求,而且产水的口感也明显变差的情况下,此时即需要更换超滤膜滤芯了。
家用净水器滤芯更换周期?家用净水器的滤芯更换周期是根据滤芯质量、过滤水质、过滤水量来决定的。
净水器的每一级滤芯的更换周期是不同的,比如格美净水器第一级滤芯PP棉滤器注明使用周期是3-6个月,标准是:一家四口人每天生活用水30升,并根据中国各地方水质来计算的。
下边是格美净水器各种滤芯标注使用时间:PP棉滤器:3-6个月前置活性炭滤器:8-12个月超滤膜滤器:15-18个月RO膜滤器:36个月后置活性炭滤器:15-18个月净水器滤芯如何更换?如果在当地格美经销商处购买,由当地经销商提供服务,可致电当地格美经销商要求安装,提供上门安装服务。
如果自己购买滤芯进行安装,可参照一下步骤:1、关闭PE三通进水阀门2、用包装中自带的塑料扳手将机头下端的滤芯按顺时针旋转,即可拆下3、将新的滤芯按逆时针旋转,即可更换上。
4、更换完毕试水,打开水龙头,激活滤芯,放水10分钟,同时观察,滤芯是否渗水、漏水,如无渗水漏水现象,放水10分钟后即可使用。
净水器净化水质,使受污染的水符合我们正常生活、饮用的标准,为我们的健康做出了很大的贡献。
作为净化器核心的滤芯,要注意定期更换,不然滤芯长期使用会造成滤芯的污染,这样就达不到净化水质的作用了,格美提醒大家关注饮水健康。
格美:厨房净水器安装示意图
水污染严重,传统的自来水处理方法,已不能保证提供品质优良的饮用水。
而且在市政供水中还存在着两次污染,漫长的自来水输送管线,都会造成潜在的铁锈、水垢及微生物病菌等污染问题。
厨房净水器是生活用水净水设备。
厨房净水器可以有效清除水中的氯.重金属细菌、病毒、藻类以及固体悬浮物,后置活性碳将进一步除去中的各种有机物,使处理后的水清澈洁净、无菌,方便我们日常使用。
那么厨房净水器是怎么安装的呢,下面格美净水器给您介绍一下:
安装注意事项
一.为确保净水器产品满足顾客的使用需求,安装人员应确保净水器的进水水质、进水压力、进水流量、水温等满足产品性能参数表中的要求。
1.如果进水水质不是市政自来水,则需要在净水器前面增加前置过滤装置。
2.如果进水压力太大(超过3公斤),则需要在净水器前面安装减压阀。
3.如果进水压力太小(小于1公斤),则需要在净水器前面安装增压泵。
当净水器需要安装在开水器等热温装置的前面时,应确保净水器的安装位置低于开水器的位置,以防止开水器内的蒸汽进入净水器,损害净水器滤芯。
二.净水器上所有的管路、接头、水龙头等涉水配件应符合国家卫生标准。
三.北方地区请勿安装在室外,以防止冻裂超滤芯,同时应防止阳光直射。
四.安装时拧紧螺纹接头时不能用力过大,防止接头螺纹滑牙。
净水器主要有粗滤、精滤、活性炭、中空纤维和反渗透膜等几种。
饮水安全问题和我们的健康息息相关,选购一台合适的净水器,显得非常重要,格美净水器提醒应从以下几方面考虑:
一.选择知名品牌。
用户购买净水器时必须认识产品质量的重要性,净水器厂家必须取得上级卫生监督部门的卫生许可证和相关涉水批件,符合国家的《生活饮用水水质标准》,像美的、格美净水器都是知名品牌。
二.根据水质选购
1.不同地区的水质硬度不同,我国北方高硬度水质和南方石灰岩地区,水中钙、镁离子含量较高,容易结垢,一般选择软水机,可以使水的硬度不那么高,适合居家使用。
2.水中余氯、异色异味较重、有机物含量多的城市自来水,适合选择活性炭净水器。
因为活性炭对水中余氯、异色异味有强力吸附作用,对有机物有明显的去除效果。
3.城乡水质浑浊、杂质多的地区,应选购有粗滤、精滤双重功能的净水器。
净水器作为一种水质净化工具,走进普通家庭成为必然,在健康意识越来越备受重视的今天,正和家用电器一样,成为我们生活必不可少的一部分。
选择知名净水器品牌(如格美、美的)进行购买,不仅质量有保证,而且安装也是一条龙服务的,消费者无需担心净水器的安装问题。
净水器滤芯定期更换的特殊性更是决定了净水器售后服务是多么的重要,选够净水器时应选择售后服务有保障的。
