u德国原厂汉斯希尔前置万向反冲型净水器Duo FR说明 ：

汉斯格雅前置过滤器使用说明书
汉斯格雅前置过滤器是一种常用于家庭自来水前端的净水设备。

它通常安装在水管的入口处，可以有效地去除水中的悬浮颗粒、沙子、泥土、锈渍、纤维等杂质，并防止水垢的形成，提供更安全和健康的用水环境。

下面是它的使用说明书：
1. 安装前请检查水管是否正常运行，如有异常请预先处理。

2. 先用水流冲洗过滤器网，在安装前清洗干净，避免杂质沉积。

3. 安装前请关闭水源，先防止过滤器盒内水流自动泄漏。

4. 确定过滤器的进水口、出水口，将其正确地安装在水管的入口处，并用螺丝固定，以防水管跳动或松动。

5. 打开水源管道上的旋塞或龙头，用手轻轻拍一下过滤器壳体，检查是否漏水，并调整适当的紧固度。

6. 如果过滤器使用一段时间后水流量减少，可能是过滤器滤网异物过多阻塞，此时需要拆开过滤器网进行清洗。

同时我们建议每3-6个月清洁一次过滤器网。

7. 如需要更换滤芯，请选择与过滤器相配套的滤芯，根据使用情况选择适当的更换周期。

8. 如长时间不使用，请将过滤器拆开，清洗滤网和滤芯，晒干后存放于阴凉干燥处。

使用汉斯格雅前置过滤器可以让我们家庭自来水更安全、更健康，提供更好的使用体验。

净水器反冲原理的应用1. 什么是净水器反冲原理？净水器反冲原理是一种用于净化水质的技术，通过借助压力差，使水流通过滤芯，将其中的杂质和污染物剔除。

反冲原理的基本思路是利用水流的冲击力，逆向清洗滤芯中的颗粒物，从而保持滤芯的通透性和净水效果。

2. 净水器反冲原理的应用场景净水器反冲原理广泛应用于家庭和商业领域，可以用于净化自来水、地下水、井水等不同水源的水质。

以下是净水器反冲原理的几个主要应用场景：2.1 家用净水器家用净水器通过反冲原理，可以有效地去除自来水中的颗粒物、重金属、细菌等污染物，提供清洁、安全的饮用水。

家用净水器通常设计为台式或水龙头式，便于安装和使用。

2.2 商用净水器商用净水器适用于酒店、餐饮、办公室等场所，可以满足大量用水的需求。

净水器反冲原理可以有效去除自来水中的氯和异味，提供绿色环保的饮用水和烹饪水。

2.3 农业灌溉水处理净水器反冲原理在农业领域也有广泛的应用。

通过净化灌溉水，可以有效去除水中的悬浮物、农药残留和重金属等有害物质，保证农作物的生长和品质。

3. 净水器反冲原理的工作原理净水器反冲原理的工作过程可以分为四个步骤：3.1 进水阶段在进水阶段，水流通过净水器的进水管道，进入滤芯系统。

此时，水中的杂质和污染物被滤芯所阻止，无法通过。

3.2 反冲阶段当滤芯中的杂质积累到一定程度时，需要进行反冲清洗。

此时，净水器会启动反冲泵或反冲阀，逆向注入水流，冲击滤芯内的颗粒物，将其冲走。

3.3 排水阶段在反冲清洗后，滤芯中的颗粒物被冲走，同时也将水中的污染物带走。

这些污染物会通过排水管道被排出。

3.4 冲洗完成阶段当滤芯清洗完毕后，净水器会自动停止反冲过程，恢复正常的工作状态。

此时，净水器可以继续提供净化后的水质。

4. 净水器反冲原理的优势和注意事项4.1 优势•净水器反冲原理可以有效去除水中的颗粒物、污染物和异味，提供清洁、安全的饮用水。

•净水器反冲原理使用方便，可以自动进行清洗和维护，不需要人工干预。

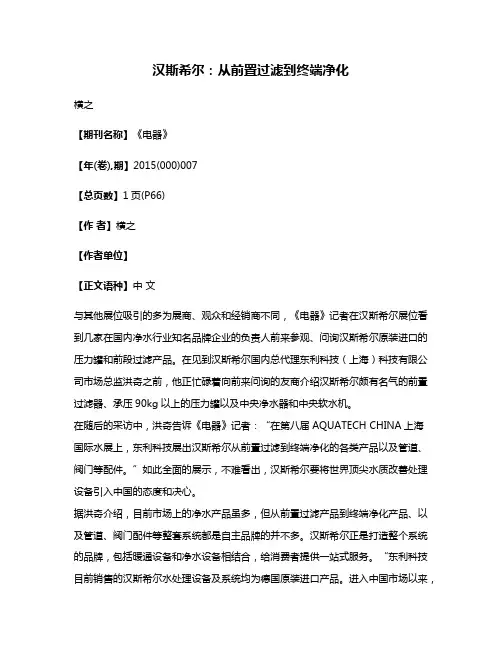

汉斯希尔：从前置过滤到终端净化横之【期刊名称】《电器》【年(卷),期】2015(000)007【总页数】1页(P66)【作者】横之【作者单位】【正文语种】中文与其他展位吸引的多为展商、观众和经销商不同，《电器》记者在汉斯希尔展位看到几家在国内净水行业知名品牌企业的负责人前来参观、问询汉斯希尔原装进口的压力罐和前段过滤产品。

在见到汉斯希尔国内总代理东利科技（上海）科技有限公司市场总监洪奇之前，他正忙碌着向前来问询的友商介绍汉斯希尔颇有名气的前置过滤器、承压90kg以上的压力罐以及中央净水器和中央软水机。

在随后的采访中，洪奇告诉《电器》记者：“在第八届AQUATECH CHINA上海国际水展上，东利科技展出汉斯希尔从前置过滤到终端净化的各类产品以及管道、阀门等配件。

”如此全面的展示，不难看出，汉斯希尔要将世界顶尖水质改善处理设备引入中国的态度和决心。

据洪奇介绍，目前市场上的净水产品虽多，但从前置过滤产品到终端净化产品、以及管道、阀门配件等整套系统都是自主品牌的并不多。

汉斯希尔正是打造整个系统的品牌，包括暖通设备和净水设备相结合，给消费者提供一站式服务。

“东利科技目前销售的汉斯希尔水处理设备及系统均为德国原装进口产品。

进入中国市场以来，汉斯希尔的销量增速非常可观，2014年增速超过30％。

”他说，“除家用饮水处理设备外，汉斯希尔也涉及商用饮水设备，如上海滨江大道、黄浦江沿岸等工程市场的水处理产品与系统，多采用汉斯希尔的产品。

”据了解，东利科技目前负责华英汉斯（HANSCE）、鹰歌（EAGLE）、AQUILA等集团自主品牌的推广与销售，引进德国及其他发达国家先进的水处理设备及技术，如此次展会上颇为吸引整机厂商的德国“反冲洗、无耗材”前置过滤器技术；代理并经营德国汉斯希尔（SYR）、德国浚渡（JUDO）、德国弗特克斯（VORTEX）、Q-TEC等国际知名品牌在中国地区的业务。

“东利科技将继续扩充产品线，引进更多适合中国市场的优秀的产品。

1.25T/H反渗透系统操作手册山西的赛儿海百川水处理设备有限公司一、概述二、反渗透系统工艺流程图三、工艺流程简介四、处理单元简介五、主要参数六、设备工作周期七、设备电路连接图八、操作说明九、安装调试操作步骤十、操作注意事项十一、维护保养十二、故障的分析及排除十三、阻垢剂的配制一、概述1.25T/H型反渗透纯水机采用先进的单级低压反渗透技术对自来水进行提纯。

结合精心设计的过滤和吸附系统，能有效的去除水中各类细菌、残留物、重金属离子等并有害健康的物质、更能去除常规手段无法去除的三氯甲烷、氟等致癌致病物。

国内绝大部分地区自来水电导率都≤500us/cm，因此采用本机制水，一定要注意原水品质，并且严格按照说明书操作、维护和保养，所制纯净水电导率完全能保持在国家标准规定的10us/cm以下，确保制取直接生饮的纯净水，符合卫监发（1998）第19号文件附件4卫生要求及卫生部GB5749-85《生活饮用水卫生标准》。

1.25T/H型反渗透纯水机，将完善正规的饮用纯净水制作工艺集为一体，柜架式敞开设计、易于维护保养。

并采用反渗透程序控制器控制系统自动运行，运行过程、故障采用面板显示、操作简单，开关系统仅需一个开关即可完成，大大提高了系统运行稳定性。

可作为社区、工业区、油田等净水屋的核心设备，也可作为食品、饮料、化工、医院、电子等行业的水处理设备。

进水水质：需符合《生活饮用水卫生标准》，且电导率≤1000us/cm的自来水。

出水水质：符合“卫生部卫监发（1998）第19号文件卫生”要求。

二、反渗透系统工艺流程图三、工艺流程简介原水经主管道进入缓冲水箱，通过增压泵对原水增压，用于多介质过滤器和单介质过滤器正洗、反洗、运行所需压力，经多介质过滤器和单介质过滤器两道预处理后，加药装置投加阻垢剂阻止钙镁离子结垢，经保安过滤器进一步过滤，然后通过高压泵加压后，经反渗透预脱除99%以上的盐份，预存至纯净水箱，当需要浇花水，将水抽至肥水配置水箱，用于配肥浇花使用，外加废水回收水箱，用于节约水资源。

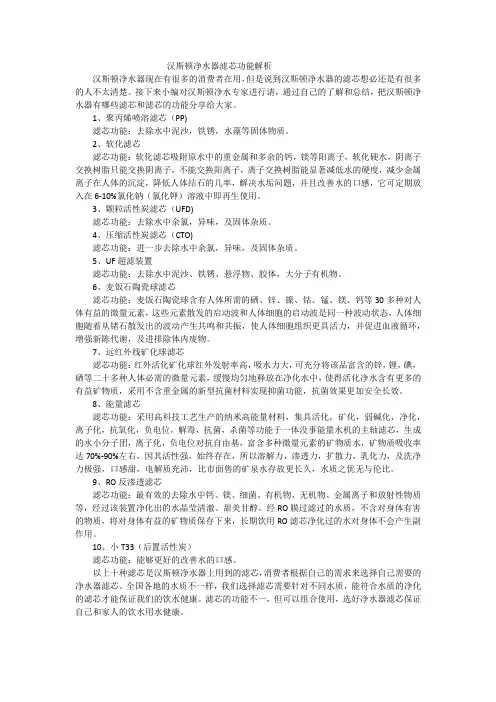

汉斯顿净水器滤芯功能解析汉斯顿净水器现在有很多的消费者在用，但是说到汉斯顿净水器的滤芯想必还是有很多的人不太清楚。

接下来小编对汉斯顿净水专家进行请，通过自己的了解和总结，把汉斯顿净水器有哪些滤芯和滤芯的功能分享给大家。

1、聚丙烯喷溶滤芯（PP)滤芯功能：去除水中泥沙，铁锈，水藻等固体物质。

2、软化滤芯滤芯功能：软化滤芯吸附原水中的重金属和多余的钙，镁等阳离子，软化硬水，阴离子交换树脂只能交换阴离子，不能交换阳离子，离子交换树脂能显著减低水的硬度，减少金属离子在人体的沉淀，降低人体结石的几率，解决水垢问题，并且改善水的口感，它可定期放入在6-10%氯化钠（氯化钾）溶液中即再生使用。

3、颗粒活性炭滤芯（UFD)滤芯功能：去除水中余氯，异味，及固体杂质。

4、压缩活性炭滤芯（CTO)滤芯功能：进一步去除水中余氯，异味，及固体杂质。

5、UF超滤装置滤芯功能：去除水中泥沙、铁锈、悬浮物、胶体，大分子有机物。

6、麦饭石陶瓷球滤芯滤芯功能：麦饭石陶瓷球含有人体所需的硒、锌、镍、钴、锰、镁、钙等30多种对人体有益的微量元素，这些元素散发的启动波和人体细胞的启动波是同一种波动状态，人体细胞随着从锗石散发出的波动产生共鸣和共振，使人体细胞组织更具活力，并促进血液循环，增强新陈代谢，及进排除体内废物。

7、远红外线矿化球滤芯滤芯功能：红外活化矿化球红外发射率高，吸水力大，可充分将该品富含的锌，锂，碘，硒等二十多种人体必需的微量元素，缓慢均匀地释放在净化水中，使得活化净水含有更多的有益矿物质，采用不含重金属的新型抗菌材料实现抑菌功能，抗菌效果更加安全长效。

8、能量滤芯滤芯功能：采用高科技工艺生产的纳米高能量材料，集具活化，矿化，弱碱化，净化，离子化，抗氧化，负电位，解毒，抗菌，杀菌等功能于一体没事能量水机的主轴滤芯，生成的水小分子团，离子化，负电位对抗自由基，富含多种微量元素的矿物质水，矿物质吸收率达70%-90%左右，因其活性强，始终存在，所以溶解力，渗透力，扩散力，乳化力，及洗净力极强，口感甜，电解质充沛，比市面售的矿泉水存放更长久，水质之优无与伦比。

反渗透纯净水设备日常操作说明反渗透纯净水设备是一种常见的水处理设备，用于去除水中的杂质和污染物，提供洁净的饮用水或工业用水。

为了保证设备的正常运行和提供稳定的水质，我们需要进行日常的操作和维护。

以下是反渗透纯净水设备的日常操作说明。

1.设备检查：每天使用前，首先检查设备的外观是否正常，如有异常情况，及时检修或更换设备。

同时检查管路连接是否松动，电器设备是否处于正常状态，电源线是否连接牢固。

2.进水阀操作：打开进水阀门，让水流进入反渗透纯净水设备。

在此过程中，需要确保进水压力和水温处于设备的承受范围内。

若水温过高或过低，应调节好温度。

3.压力泵操作：启动压力泵，将进水送入反渗透膜组件。

在启动压力泵前，确保泵浦装置充分润滑，避免因磨损或干涩而导致设备故障。

同时需要注意监测泵浦的工作状态，确保泵浦不会因过压或欠压而受损。

4.清洗反渗透膜：反渗透膜是水处理的核心部件，其表面容易受到污染。

定期清洗反渗透膜是维护设备性能和延长使用寿命的关键。

清洗方法通常有化学清洗和物理清洗两种。

化学清洗通常使用专用的清洗液进行，具体用法按照清洗液的说明书操作。

物理清洗则使用高压水或膜水清洗装置进行，可以去除膜面的污垢。

5.冲洗压力容器：定期冲洗压力容器是确保设备正常运行的重要步骤。

冲洗压力容器可以清除其中的杂质和污染物，以保证反渗透膜的工作效果。

通常通过打开放水阀，让水流通过压力容器进行冲洗。

6.处理废水：7.设备消毒：定期消毒设备是确保水质卫生的必要措施。

消毒方法根据具体设备的要求而定，可以选择化学消毒或热水消毒等。

在消毒过程中，需要确保设备的各个部件都得到充分的消毒。

8.设备保养：除了日常的操作，定期的设备保养也是必不可少的。

设备保养包括清理设备表面的污垢，更换滤芯、滤网等易损件，检查电器设备的连接和运行情况等。

保养工作可以提前预防设备故障，延长设备的使用寿命。

总结：反渗透纯净水设备的日常操作包括设备检查、进水阀操作、压力泵操作、清洗反渗透膜、冲洗压力容器、处理废水、设备消毒和设备保养等步骤。

详细解剖汉斯希尔等几款进口中央前置过滤器在德国等欧洲国家，法律规定，在家庭总进水处，必须要装过滤器，以保护家庭进水水管等所有用水设备。

其精度推荐为90~110微米。

原因是，精度太高的话，很难清洗，精度再低的话，很多铁锈泥沙也没能挡住，用处不大。

如我们国内就有一种Y型阀，也是同样的原理，不过精度差远了，大的泥沙等都挡不住，基本是形同虚设。

前置过滤器过滤精度一般在50-150um之间，主要由不锈钢编织网组成，设有排污装置，在公共，商用，民用建筑领域内的作用主要用于去除管道中的一般颗粒性污染（去除大于其规定参数的颗粒），用于保护下游设备。

由于在欧美市场下游的减压阀均采用比列式，水龙头的阀芯采用陶瓷磨片式，细小的颗粒会造成减压阀失效，导致磨片式陶瓷阀芯滴水，所以一般欧美国家规定在建筑的总进水处均需安装前置过滤器，因此前置过滤器在欧美市场应用极其广泛。

中央前置过滤器的好处：1，寿命长，不用耗材。

2，能过滤掉大颗粒杂质，保护水龙头阀芯等用水设备，延缓水管、热水器等用水产品的污染速度。

中央前置过滤器并不是什么高深的技术，在国外是法律规定家家户户必装的非常普遍的产品。

因此其实在国外品牌也是非常多。

几乎每一家国外的净水公司都有类似的产品。

我们解剖了其中几家最具代表性的产品，分析其优缺点，为消费者购买做参考。

1，汉斯希尔其实就是通过不锈钢（镀银）网，将大颗粒杂质隔离。

汉斯希尔的精度为40微米。

只能过滤大颗粒的泥沙、铁锈。

对胶体、细菌、微生物、石棉等大部分的杂质是无能为力的。

厂家说明书：为杀灭细菌，我们一般采用煮开的办法，但是这种方法不能把不溶与水的固体物杂质及有害化学物质排除掉，如铁锈、沙泥、游离余氯及其化合物三氯甲烷（致癌物）。

德国汉斯希尔前置过滤器是一种可靠的杂质过滤的装置，可滤除40-90微米以上的颗粒杂质，使水质恢复到自来水出厂时的标准（这点有问题，夸大宣传了）。

管道的锈蚀、泥沙等杂质不但会导致褐色水（需要说明的是，精度在40~100微米的中央前置过滤器，无论如何也不可能使褐色水变成澄清的发蓝的水）和用水设备控制件的失灵，如龙头滴水，热交换器管道堵塞、破裂，而且还会在管道上沉淀下来，一方面为细菌的滋生提供了温床，另一方面会形成电化物质，它们可以在短短的几个月内造成金属管道的腐蚀或穿孔（中央过滤器同样无法避免这些问题，只有当精度达到0.1~0.01微米的超滤级过滤，才可能把胶体、细菌等去掉）。

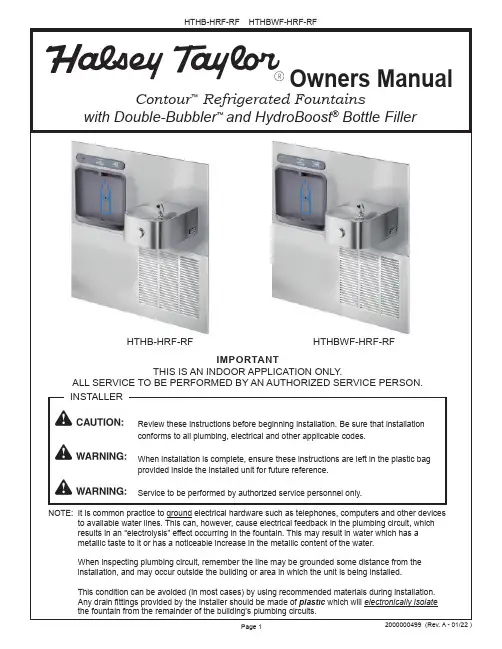

Contour™ Refrigerated Fountainswith Double-Bubbler™ and HydroBoostNOTE: It is common practice to ground electrical hardware such as telephones, computers and other devices to available water lines. This can, however, cause electrical feedback in the plumbing circuit, which2000000499 (Rev. A - 01/22 )Page 12000000499 (Rev. A - 01/22 )Page 22000000499 (Rev. A - 01/22 )Page 32000000499 (Rev. A - 01/22 )Page 4CHILLER OUTLET8STRAINERTO BUBBLER8TO BOTTLEFILLERFigure 4 – HTHBWF-HRF-RF Filter Mounting(not required with HTHB-HRF-RF)2000000499 (Rev. A - 01/22 )Page 5Figure 7 – Fountain InstallationFigure 8 – Lower Panel Installation82NutNut4,5,6,7,81Reset Switch10. Install fountains with (4) 5/16-18 HHMS, (4) 5/16-18 nuts (from original installation) (Fig. 7). Connect the ¼” water lines from the fountain to the remaining opening on the tee at the remote chiller (cut lines to fit as needed), (Test fit refrigerated panel to make sure there is a tight joint between it & the main panel before fully tightening mounting screws.)11. Attach waste tubes (1-1/4” O.D.) to 1-1/4” O.D. slip trap. Trap on the bottle filler side must be 1-1/2” O.D. (Traps and connec- tion fittings provided by others).12. Drill a 5/32” (.156”) diameter mounting hole in right hand frame to secure the lower right corner of the upper panel.• Center the hole in tab opening.• Secure the panel to the frame with (screw in kit Item 8).13. Make final water supply connections. Turn on water supply, check for leaks. Repair leaks as required.• These products are designed to operate on 20-105 PSI supply line pressure. If inlet pressure is above 105 PSI, a pressure regulator must be installed in the supply line. • (Caution: Any damage caused by connecting these products to a supply line with pressure lower than 20 PSI or higher than 105 PSI IS NOT covered under warranty.)14. Make electrical connections to the bottle filler and remote chiller. The LCD Bottle counter should illuminate. Refer toBF11 Program instructions for additional details on Bottle Filler setup.15. Verify proper dispensing from the bottle filler by placing a cup, hand or any opaque object in front of sensor area and verify water dispenses. Note: the first initial dispenses might have air in the line which may cause a sputter. This will be eliminated once all air is purged from the line. A steady stream of water assures all air is removed. The sensor has a 20 second maxi- mum ON time. It may be necessary to step away from the beam a few times to purge all air. Check for leaks. 16. Reconfirm the installation has no leaks. Install the lower (louver) panel.8 See Note 12NOTE: The following items are not used with the converted installation: – One Fountain Assembly – Wall Frame - Left Side – Upper Panel – Lower (Louver) Panel3VERIFY CONTROL BOARD SOFTWARE1) To verify the software program of the control board the unit willneed to be shut down and restarted. The chiller (if present) doesnot need to be shut down and restarted.2) Shut down the unit by unplugging the power cord from the walloutlet or switching off the circuit breaker to the unit.3) Restart the unit by plugging the power cord back into the walloutlet or by switching on the circuit breaker to the unit.4) Upon start up, the bottle count display will show the softwaredesignation of BF11 or BF12.ACCESSING THE PROGRAMMING BUTTON1) To access the program button, remove the bottom lower louveredpanel (Fig. 7) by removing the lower panel screws. Reset button is located on the mounting bracket.RESET THE FILTER MONITOR1) Instructions apply to filtered units only.2) Depress the program button for approximately 2 seconds until thedisplay changes then release. The display will change and scrollthrough two messages:“RST FLTR” – Reset Filter Monitor“SETTINGS” – System Settings Sub MenuIf the program button is not pushed again the display will scroll through the two messages above for three cycles and then default back to bottle count and be back in run mode.3) When the display changes to “RST FLTR”, depress the buttonagain. The display will change to show “FLTR =”. Depress thebutton again and the display will show “FLTR =0”4) The Green LED should be illuminated indicating that the visual filtermonitor has been reset.SETTING RANGE OF THE IR SENSOR WHERE APPLICABLE 1) Depress the program button for approximately 2 seconds until thedisplay changes then release. The display will change and scroll through two messages:“RST FLTR” – Reset Filter Status LED“SETTINGS” – System Settings Sub MenuIf the program button is not pushed again the display will scroll through the two messages above for three cycles and then default back to bottle count and be back in run mode.2) When the display changes to “SETTINGS”, depress the buttonagain. The display will change to show“RNG SET” - Range set for IR sensor.“UNIT TYP” - Type of unit (REFRIG or NON-RFRG)“FLT SIZE” - Select filter capacity“RST BCNT” - Reset bottle count3) When display shows “RNG SET” push program button once thedisplay will show current value (can be 1 – 10) e.g. “RNG = 3”.4) Once display shows current value push the program button to scrollthrough value of 1 – 10. Select the desired range setting, "1" being closest to sensor and "10" being farthest away.5) Once range is selected allow approximately 4 seconds to pass andthen the display will go back to bottle counter and be in run mode. 6) Test bottle filler by placing bottle or hand in front of sensor to makesure water is dispensed.SETTING UNIT TYPE1) Depress the program button for approximately 2 seconds until thedisplay changes then release. The display will change and scroll through two messages:“RST FLTR” – Reset Filter Status LED“SETTINGS” – System Settings Sub MenuIf the program button is not pushed again the display will scrollthrough the two messages above for three cycles and then default back to bottle count and be back in run mode.2) When the display changes to “SETTINGS”, depress the buttonagain.The display will change to show“RNG SET” - Range set for IR sensor.“UNIT TYP” - Type of unit (REFRIG or NON-RFRG)“FLT SIZE” - Select filter capacity“RST BCNT” - Reset bottle count Continued from below:3) W hen display shows “UNIT TYPE” push program button once thedisplay will show current value. C an be REFRIG or NON-RFRG4) Push button once to change value. Once value is s elected the display will show the new value. (Can be REFRIG or NON-RFRG) “REFRIG“ - stands for refrigerated product. In this setting the flow rate is estimated at 1.0 gallon per minute.“NON-RFRG“ - stands for nonrefrigerated product. In this setting theflow rate is estimated at 1.5 gallons per minute. Both “REFRIG“ and“NON-RFRG“ simulate 1 bottle equal to 20 oz.5) A llow approximately 4 seconds to pass and the display will return to bottle counter and be in run mode.RESETTING BOTTLE COUNT1) Depress the program button for approximately 2 seconds until thedisplay changes then release. The display will change and scrollthrough two messages:“RST FLTR” – Reset Filter Status LED“SETTINGS” – System Settings Sub MenuIf the program button is not pushed again the display will scroll through the two messages above for three cycles and then default back to bottle count and be back in run mode.2) When the display changes to “SETTINGS”, depress the button again. The display will change to show:“RNG SET”- Range set for IR sensor.“UNIT TYP” - Type of unit (REFRIG or NON-RFRG)“FLT SIZE” - Select filter capacity“RST BCNT” - Reset bottle countIf the button is not pushed again the display will scroll through the four messages above for three cycles and return to run mode.3) W hen display shows “RST BCNT” push program button once thedisplay will show current value, e.g. “0033183”.4) Once display shows current value push the program button once more to reset back to 0. The display will show BTLCT = 0 for approximately 2 seconds and then return to run mode showing 00000000 bottles. NOTE: Once the bottle count is reset to zero there is no way to return to the previous bottle count.5) T esting the bottle counter:REFRIG units: Place bottle or hand in front of sensor for approximately9 seconds to see bottle counter count 00000001,(This is based on filling a 20 oz. bottle).NON-RFRG units: Place bottle or hand in front of sensor for approximately 6 seconds to see bottle counter count 00000001,(This is based on filling a 20 oz bottle).SETTING FILTER CAPACITY1) Depress the program button for approximately 2 seconds until thedisplay changes then release. The display will change and scroll through two messages:“RST FLTR” – Reset Filter Status LED“SETTINGS” – System Settings Sub MenuIf the program button is not pushed again the display will scroll through the two messages above for three cycles and then default back to bottle count and be back in run mode.2) When the display changes to “SETTINGS”, depress the button again. The display will change to show:“RNG SET“- Range set for IR sensor.“UNIT TYP“ - Type of unit (REFRIG or NON-RFRG)“FLT SIZE” - Select filter capacity“RST BCNT“ - Reset bottle countIf the button is not pushed again the display will scroll through the four messages above for three cycles and return to run mode.3) W hen display shows “FLT SIZE” push program button once. The display will show current value. Can be 3000GAL or 6000GAL.4) Push program button again to display the desired “FLT SIZE”.5) Allow approximately 4 seconds to pass and the display will return tobottle counter and be in run mode.BF11 - BF12 PROGRAMSETTING THE CONTROL BOARD2000000499 (Rev. A - 01/22 )Page 61333 BUTTERFIELD ROAD SUITE 200 DOWNERS GROVE, IL 60515630.574.3500Figure 10 – Water Supply ConnectionsNOTE: WATER FLOWDIRECTIONSERVICE STOP(NOT FURNISHED)1/4” O.D. TUBE3/8” O.D. UNPLATEDDO NOTActuation of Quick Connect Water Fittings: Cooleris provided with lead-free connectors which utilize ano-ring water seal. To remove tubing from the fitting,relieve water pressure, push in on the gray collar whilepulling on the tubing. (See Fig. 11) To insert tubing,push tube straight into fitting until it reaches a positivestop (approximately 3/4”).OPERATION OF QUICK CONNECT FITTINGSOPERATION OF QUICK CONNECT FITTINGS2000000499 (Rev. A - 01/22 ) Page 7。

反渗透系列净水设备操作所明书反渗透系列净水设备操作所明书 (1)1.反渗透（RO）基本原理 (1)2.反渗透基本工艺流程 (1)3.操作规程 (3)4.ENTE-RO-JS1系列净水设备常规规格及配置 (5)5.安装指导 (5)6.反渗透设备的清洗及日常维护保养 (6)1.反渗透（RO）基本原理反渗透是用足够压力使溶剂（一般常指水）通过反渗透膜（或称半透膜）而分离出来因为它和自然渗透的方向相反，故称为反渗透。

根据各种物料的不同渗透压就可以使用大于渗透压的反渗透法达到进行分离，提取，纯化和浓缩的目的。

反渗透的主要对象是分离溶液中的离子范围，反渗透法由于分离过程不需要加热没有相的变化，具有耗能少，设备体积小，操作简单，适应性强，应用范围广等优点，在水处理中应用范围日益扩大，已成为水处理净化水重要的核心技术，反渗透分离孔径很小，属于离子分离范畴，孔径一般在3.4Å（0.00034µm）。

工作原理：原水经高压泵从膜元件一端进水，从另一端浓水口排出浓水，舍弃不用或留作它用。

淡水口出来的就是我们所需要的纯净水。

2.反渗透基本工艺流程①用超滤做反渗透预处理的工艺流程原理图图一1.原水增压泵2. 砂滤器3.活性炭过滤器4.软化器5.保安过滤器6.超滤膜组件7.高压泵8.RO膜9.成品水箱10.清洗泵11.清洗保安过滤器12.药洗箱正常工作状态：阀门①②③⑦⑾⒀打开，其余全部关闭。

单独清洗超滤状态：⒁④⑤⑧打开，其余全部关闭。

单独清洗RO状态：阀门⒁⑨⑩打开，其余全部关闭。

②直接用保安过滤器做预处理的工艺流程原理图图二1.原水增压泵2.砂滤器3. 碳滤器4.软化器5.保安过滤器6.高压泵7.RO膜8.成品水箱9.清洗药箱10.清洗泵11.保安过滤器正常工作状态：阀门①②③④⑥⑨打开，其余全部关闭。

RO清洗状态：阀门⑩⑤⑧打开，其余全部关闭。

本机标配超滤膜2支，RO膜1支。

3.操作规程说明：因水处理设备安装式样众多，不同的客户，不同的水质，有不同的要求，设备都有不同的配置。

反渗透水处理设备工作原理以及制作原理反渗透水处理设备，选择国外著名厂商的配件，采用多级预过滤、反渗透、核子级混床树脂纯化、双波长紫外线消解等国外先进处理技术和本公司独特的工艺设计，确保产品卓越的性能及其稳定性。

实验室超纯水机整机一体化设计，集预处理系统、RO系统、超纯水系统、后处理系统于一体，易于操作、维护。

还可以根据用户需要轻松实现功能升级。

中文名反渗透水处理设备外文名 Reverse Osmosis 简称 RO 类型高效节能技术制备原理反渗透水处理设备通常由原水预处理系统、反渗透纯化系统、超纯化后处理系统三部分组成。

预处理的目的主要是使原水达到反渗透膜分离组件的进水要求，保证反渗透纯化系统的稳定运行。

反渗透膜系统是一次性去除原水中98%以上离子、有机物及100%微生物（理论上）最经济高效的纯化方法。

超纯化后处理系统通过多种集成技术进一步去除反渗透纯水中尚存的微量离子、有机物等杂质，以满足不同用途的最终水质指标要求。

工作原理编辑反渗透是最精密的膜法液体分离技术，在进水(浓溶液)侧施加操作压力以克服自然渗透压，当高于自然渗透压的操作压力加于浓溶液侧时水分子自然渗透的流动方向就会逆转，进水(浓溶液)中的水分子部份通过反渗透膜成为稀溶液侧的净化产水;反渗透设备能阻挡所有溶解性盐及分子量大于100的有机物，但允许水分子透过，反渗透复合膜脱盐率一般大于98%，它们广泛用于工业纯水及电子超纯水制备，饮用纯净水生产，锅炉给水等过程，在离子交换前使用反渗透设备可大幅度降底操作用水和废水的排放量。

预处理编辑反渗透水处理设备的预处理系统通常由聚丙烯纤维（PP）过滤器和活性炭（AC）过滤器组成。

对硬度较高的原水还需加装软化树脂过滤器。

PP滤芯可高效去除原水中5μm以上的机械颗粒杂质、铁锈及大的胶状物等污染物，保护后续过滤器，其特点是纳污量大, 价格低廉。

AC 活性炭滤芯可高效吸附原水中余氯和部分有机物、胶体，保护聚酰胺反渗透复合膜免遭余氯氧化。
