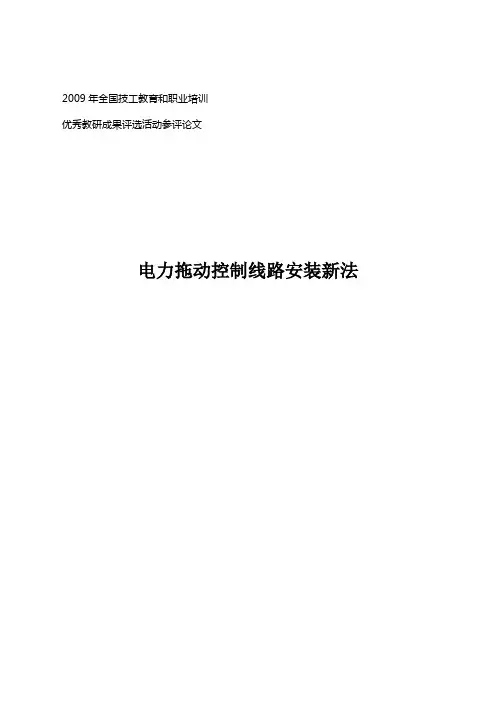

2009年全国技工教育和职业培训
优秀教研成果评选活动参评论文
电力拖动控制线路安装新法
电力拖动控制线路安装新法
内容提要：分别从电器元件的布置、接线位置在图上的标注、接线和线路检查等几个方面详细介绍了电力拖动控制线路的安装技能训练的教学方法。
关键词：电力拖动线路安装方法
电力拖动控制线路的安装课题虽然传统，但在电工专业初、中级操作技能训练内容中仍是一非常重要的课题。
过去，我们曾用大量的时间、人力、物力对学生进行此项训练，但由于没有一套详细到每一具体操作细节的教学方法，学生在操作过程中，一边接线，一边还要考虑下一步如何进行，这样不仅操作速度慢，而且容易出现错误，不易掌握，教学效果很不理想。
经过多年的教学实践，我总结出一套有关线路安装的比较科学的教学方法。
采用这套方法教学，可以使学生在很短的时间内掌握较复杂线路安装的技巧。
掌握这套方法教学，不仅可以以最短的时间、最简捷的布线，正确地安装较复杂线路，而且还能以最快的速度，在不通电的情况下检查所接线路是否正确。
若有故障也能很快找到并正确处理。
用此法教学前学生必须具备的两点知识：
1、掌握一定的电路分析能力
这对掌握电路工作原理，理解电路中各元件动作过程，特别是对线路安装完毕后的检查和故障的分析与排除提供必要的理论指导。
2、掌握常用电器元件的结构、用途和调整方法。
下面谈谈用此法教学的四个步骤：
一、布置电器元件
根据电动机控制电路中主、辅电路的连接特点，以方便接线为原则，确定如熔断器、接触器、中间继电器、时间继电器、热继电器、按扭等元件在电工模拟板上位置。
根据我们的教学经验，在元器件不太多的情况下，接触器、中间继电器、时间继电器，这些元件在电工模拟板的中间从左到右顺序一字排开比较合适，如图1这样布置，不管电路多复杂，也不会出现布线困难，更不会出现交叉线的情况。
确定合理的元件位置是做好接线工艺的基础，元件位置设计得是否合理将影响到后序的工艺过程，以至决定接线后整体板面是否美观。
二、在图上标注接线位置，画按扭接线图
先在原理上标注各连接点的实际位置，然后根据自己编制的连接位置，在实物上找到相应的点后进行连接，这是我总结的这套教学方法的核心部分。
具体方法是这样的：首先要对各元件中各接点进行命名，以常用的CJ10-10交流接触器为例进行说明，如图2所示（俯视图），以图中虚线为界，所有在虚线以上的接点均叫“上桩头”，所有在虚线以下部分的接点均叫“下桩头”，主触头用1、3、5号表示，辅助触头以2、4号表示，另外还有线圈的上、下桩头，这样每一个接触器所有的接头
均有一个唯一的名字。
如KM1的2号常开上桩头（图中①所指）；KM1的1号主触头下桩头（图中②所指）；KM1的4号常闭上桩头（图中③所指），以此类推。
中间继电器（常用JZ7—44）各接点的命名与接触器类似，只不过它没有主触头，所以触头从左到右用1、2、3、4号区分。
时间继电器各接点的命名方法，以JS7—2A为例如图3所示。
由于时间继电器只能垂直安装，所以以中间垂直的虚线为界，所有左边的接点均叫“左桩头”，所有右边的接点均叫“右桩头”，如：延时触头常开左桩头（图中①所指），延时触头常闭右桩头（图中②所指），瞬时触头常闭左桩头（图中③所指）。
用以上的命名方法，在图纸上进行接线位置的标注（标注要简捷）。
下面以Y—△降压起动自动控制电路为例进行说明（如图5）。
这里要指出的是，一个相同的触头符号在辅助电路中如果出现两次或两次以上时，一定要用触头号进行区分，以防在接线过程中将这几个触头混淆。
对于按钮中的连线，我们采用模仿实物画图，并且规定：原理图中，按钮触头的上、下接点与实际接线图保持一致，防止出错，如图4所示（说明：虚线连接的两接点，表示常闭触点，另两点为常开触点，圆圈中表示线号）。
在实际接线时各接点之间应以最短线路连接，所以同一线号的各接点应尽量安排在元器件的同一侧，即尽量使上桩头与上桩头连接，下桩头与下桩头连接，在特殊情况下允许上桩头与下桩头连接，一般不太复杂线路仅出现一次这种情况。
对于主电路的接线标注就比较简单了，只需在每一个接触器的主触头符号上端用1、3、5对应每一个主触头进行编号，并在主触头符号的右侧标注上、下桩头。
一般情况下，
实际安装的主触头上、下桩头的安排，应以方便主电路走线为原则。
如电源进线尽量安排在上桩头，去电机的出线尽量安排在下桩头。
三、根据标注连接导线
实际安装仍然遵循先辅助电路，后主电路，由内而外进行连接的原则。
一般情况下，辅助电路的安装是从接触器等元件的线圈开始，先做0号线，完成后，再从辅助电路图中最左边线圈的非0号端开始，从左向右一条一条地向上进行安装。
特别要指出的是，每一安装步骤要做完一个线号的所有导线，即一个线号的导线不能分多次连接，以防出错。
下面以Y—△降压起动自动控制电路图5中5号线为例来说明安装过程；
首先根据原理图中各接点的标注位置，在实物上找到该线号全部相应的接点（若接点数比较多，可用废短线暂时压接在各接点作为记号）。
5号线共有4个接点，它们是：时间继电器线圈右桩头、时间继电器延时触头常闭右桩头、KM2常闭下桩头、KM3常开下桩头，然后在实物上用导线按空间的顺序依次连接所有的接点，且导线的根数为接点数减一。
这样做有几个好处；一是不会多接或漏接接点；二是最简方式连接，线路上不会出现重复走线的现象。
如有顺序排列的1、2、3三点，则应1与2相连，2与3相连，不会出现1与3相连，3再与2相连的情况；三是用线最省钱；四是不易出错。
熟悉了上述方法后，我们可以采用列表的方式，来反映每一操作步骤。
在此以图5的辅助电路中接触器、时间继电器间连线为例加以说明：
用以上的方法进行教学，学生可以在较短时间内学会如何用最短的时间，正确地安装电路。
当然，接线工艺也是学生实习中一个很大的难点。
工艺要求导线与电器的连接处不压绝缘层、不露铜芯、不得出现交叉线，接出的线要横平竖直，转角成90度，整齐美观；主、辅线路要分路敷设，颜色也要区分等。
为了提高接线速度，我们让学生将常用尺寸，如接触器触头、线圈等接线桩距板面的高度，画在电工模拟板上，要用时就不需从实物上量取而从尺寸上量取就行了。
当然对于上述工艺要求还需经过反复练习才能熟练掌
握。
四、检查电路
在电路安装结束后，如何在不通电的情况下快速地检查线路是否正确，对于学生来说又是一个难点。
过去是一条线一条线地核对，这样所花时间长，且有时连自己都搞得头昏眼花，效果不好。
现在我们采用按动所有能动的元件，改变其触头状态，从而改变元件线圈接入电路的情况，一般用测量辅助线路两端（0号线与1号线之间）的直流电阻来进行判断。
常用元件线圈（380V）直流电阻值是：接触器（CJ10-10）1800欧姆；中间继电器（JZ7-44）1200欧姆；时间继电器（JS7-2A）1200欧姆。
下面以图5为例说明电路检测方法：用万用表R×100欧姆档测量0号线与1号线之间的直流电阻值。
当所有元件均未按动前，其阻值应为无穷大，否则电路有误。
当按下SB2，则KT、KM3线圈被接入电路，万用表测出其线圈的并联阻值约为720欧姆。
若只测出KT线圈的阻值（1200欧姆），则说明KM3线圈未被接入电路，可查KM3线圈上的0号线、6号线和KT常闭触点及5号线。
仍按下SB2，用手模仿时间继电器线圈通电状态，按下时间继电器的动铁芯，经过时间继电器的延时后，由于其常闭触点分断，万用表测量的阻值应从720欧姆突变上升为1200欧姆。
仍按下SB2，其余元件松开，轻按KM3使其常闭触头分断而常开触头又未闭合，则KT 和KM3线圈接入电路，测出其并联阻值为720欧姆，当继续向下按KM3，则其常闭触头分断常开触头闭合，此时就有KT、KM3、KM1三个线圈被接入电路，此时万用表上所测阻值应为三个线圈的并联值，约为510欧姆。
所有元件均松开，按下KM1,则KM2线圈接入电路，万用表应显示1800欧姆电阻值。
若接完电路后用万用表检查的结果与上述相同，则表示所接的电路基本正确。
其它电路的检查方法以此类推。
若遇到线路有故障，我们还可以利用先前在原理图上标注的接点位置，很快找到故障点的实际位置，提高了排故的速度。
总之，这套教学方法非常有效，一般的学生可在几天内掌握，大大地提高了教学效率，降低了教学成本。
图1元件布置图图2CJ10-10接触器俯视图
图3时间继电器俯视图图4按扭接线图
图5Y—△降压起动自动控制电路。
