材料在拉伸与压缩时的力学性能第3讲教学方案——材料在拉伸与压缩时的力学性能许用应力与强度条件§2-3 材料在拉伸与压缩时的力学性能材料的力学性能:也称机械性能。
通过试验揭示材料在受力过程中所表现出的与试件几何尺寸无关的材料本身特性。
如变形特性,破坏特性等。
研究材料的力学性能的目的是确定在变形和强度刚度的依据。
因此材料力学试验是材料力学课程重要的组成部分。
此处介绍用常温静载试验来测定材料的力学性能。
1. 试件和设备标准试件:圆截面试件,如图2-14:标距l 与直径d 的比例分为,l =10d ,l =5d ;板试件(矩形截面):标距l 与横截面面积A 的比例分为,l =11. 3A ,l =5. 65A ;试验设备主要是拉力机或全能机及相关的测量、记录仪器。
详细介绍见材料力学试验部分。
国家标准《金属拉伸试验方法》(如GB228-87)详细规定了实验方法和各项要求。
2. 低碳钢拉伸时的力学性能低碳钢是指含碳量在0.3%以下的碳素钢,如A 3钢、16Mn 钢。
1)拉伸图(P —ΔL ),如图2-15所示。
弹性阶段(oa )屈服(流动)阶段(bc )强化阶段(ce )由于P —ΔL 曲线与试样的尺寸有关,为了消除试件尺寸的影响,可采用应力应变曲线,即σ-ε曲线来代替P —ΔL 曲线。
进而试件内部出现裂纹,名义应力σ下跌,至f 点试件断裂。
对低碳钢来说,σs ,σb 是衡量材料强度的重要指标。
2)σ-ε曲线图,如图2-16所示,其各特征点的含义为:oa 段:在拉伸(或压缩)的初始阶段应力σ与应变ε为直线关系直至a 点,此时a点所对应的应力值称为比例极限,用σ表示。
它是应力与应变成正比例的最大极限。
当σ≤σP 则有σ=E ε(2-5)即胡克定律,它表示应力与应变成正比,即有σE ==tan αεPE 为弹性模量,单位与σ相同。
当应力超过比例极限增加到b 点时,σ-ε关系偏离直线,此时若将应力卸至零,则应变随之消失(一旦应力超过b 点,卸载后,有一部分应变不能消除),此b 点的应力定义为弹性极限σe 。
025材料在拉伸和压缩时的力学性能解析材料在拉伸和压缩时的力学性能是指材料在外力作用下的变形和破坏行为。
这些性能参数包括弹性模量、屈服强度、延伸率、断裂强度等,这些性能参数反映了材料在受力过程中的力学行为。
材料在拉伸和压缩时的力学性能可以通过应力-应变曲线来分析。
应力-应变曲线可以描述材料在受力作用下的应变和应力之间的关系。
根据应力-应变曲线的不同形状,可以得到不同的力学性能。
材料在拉伸时的力学性能:1. 弹性模量(Young's modulus):弹性模量是指材料在拉伸过程中的应变与应力之间的比例关系。
弹性模量越大,材料的刚度越高,抗拉性能越好。
2. 屈服强度(Yield strength):屈服强度是指材料开始发生塑性变形的应力值。
材料的屈服强度越高,具有越好的抗拉性能。
3. 延伸率(Elongation):延伸率是指材料在拉伸过程中的长度增加量与原始长度之比。
延伸率越高,材料的延展性越好。
4. 断裂强度(Tensile strength):断裂强度是指材料在拉伸过程中的最大应力值。
断裂强度越高,材料的抗拉性能越好。
材料在压缩时的力学性能:需要注意的是,材料在拉伸和压缩时的力学性能往往不完全对称。
在一些材料中,其拉伸性能表现较好,而压缩性能较差,或者压缩性能表现较好,而拉伸性能较差。
因此,在设计工程结构和选择材料时,需要综合考虑材料在拉伸和压缩时的力学性能。
总之,材料在拉伸和压缩时的力学性能对于材料的应用和工程设计具有重要影响。
通过分析材料的弹性模量、屈服强度、延伸率、断裂强度等性能参数,可以更好地了解材料的力学行为,为材料选择和工程设计提供指导和参考。

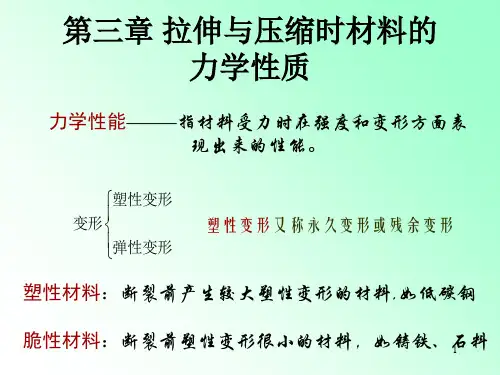

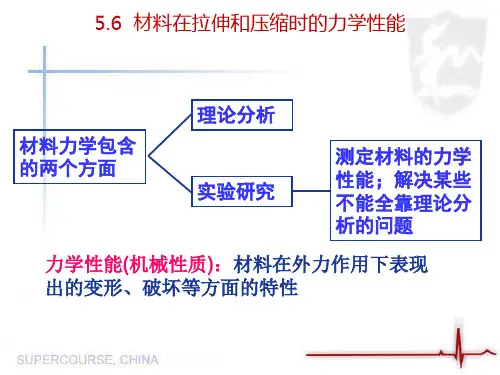

6 材料在拉伸和压缩时的力学性能力学性能———指材料受力时在强度和变形方面表现出来的性能。
塑性变形又称永久变形或残余变形⎪⎩⎪⎨⎧弹性变形塑性变形变形塑性材料:断裂前产生较大塑性变形的材料,如低碳钢脆性材料:断裂前塑性变形很小的材料,如铸铁、石料2002)国家标准规定《金属拉伸试验方法》(GB228—对圆截面试样:L=10d L=5d对矩形截面试样:.5=L65=AL3.11A万能试验机二、低碳钢在拉伸时的力学性能F △L A LO σεpσe σs σb σa b c d e1o e 'f g 冷作硬化现象如对试件预先加载,使其达到强化阶段,然后卸载;当再加载时试件的线弹性阶段将增加,而其塑性降低。
----称为冷作硬化现象O σεa b c d e 1o e 'f g 残余变形——试件断裂之后保留下来的塑性变形。
ΔL=L 1-L 0延伸率:δ=%100001⨯-L L L δ>5%——塑性材料δ<5%——脆性材料截面收缩率Ψ=%100010⨯-A A A123O σεA 0.2%S 4102030ε(%)0100200300400500600700800900σ(MPa)1、锰钢2、硬铝3、退火球墨铸铁4、低碳钢特点:d 较大,为塑性材料。
三、其他材料在拉伸时的力学性能无明显屈服阶段的,规定以塑性应变=0.2%所对应的应力作为名义屈服极限,记作p ε2.0p σ2.0p σ无明显屈服阶段。
O σεbσσb —拉伸强度极限,脆性材料唯一拉伸力学性能指标。
0.1%E 特点:应力应变不成比例,无屈服、颈缩现象,变形很小且强度极限很低。
E 不确定通常取总应变为0.1%时曲线的割线斜率确定弹性模量。
dLbbLL/d(b): 1---3四、金属材料在压缩时的力学性能国家标准规定《金属压缩试验方法》(GB7314—87)低碳钢压缩•对于低碳钢这种塑性材料,其抗拉能力比抗剪能力强,故而先被剪断;而铸铁压缩时,也是剪断破坏。
第四节 材料在拉伸和压缩时的力学性能材料承受外力作用时,在强度和变形方面表现出的性能称为材料的力学性能,这些性能是构件承载能力分析及选取材料的依据。
由实验得知,材料的力学性能不仅取决于其本身的成分,而且还取决于载荷的性质、温度和应力状态等。
一、材料在常温、静载下拉伸的力学性能1.低碳钢低碳钢是一种典型的塑性材料,它不仅在工程实际中广泛使用,而且其在拉伸试验中所表现出的力学性能比较全面。
为便于比较不同材料的试验结果,首先按国家标准《金属拉力试验法》(GB228-87)中规定的形状和尺寸,将材料做成标准试件,如图6-18所示。
在试件等直部分的中段划取一段0l 作为标距长度。
标距长度有两种,分别为0010d l =;005d l =。
0d 为试件的直径。
图6-18将试件装夹在万能试验机上,随着拉力P 的缓慢增加,标距段的伸长l ∆作有规律的变化。
若取一直角坐标系,横坐标表示变形l ∆,纵坐标表示拉力P ,则在试验机的自动绘图仪上便可绘出l P ∆-曲线, 称为拉伸图。
图6-19(a)为低碳钢的拉伸图。
图6-19由于l P ∆-曲线受试件的几何尺寸影响,所以其还不能直接反映材料的力学性能。
为此,用应力0/A P =σ(0A 为试件标距段原横截面面积)来反映试件的受力情况;用0/l l ∆=ε来反映标距段的变形情况。
于是便得图6-19(b)所示的εσ-曲线,称为应力应变图。
根据低碳钢的εσ-曲线的特点,对照其在实验过程中的变形特征,将其整个拉伸过程依次分为弹性、屈服、强化和颈缩4个阶段。
(1)弹性阶段 曲线上oa 段,此段内材料只产生弹性变形,若缓慢卸去载荷,变形完全消失。
点a 对应的应力值e σ称为材料的弹性极限。
虽然a 'a 微段是弹性阶段的一部分,但其不是直线段。
o a '是斜直线,εσ∝,而εσα/tan =,令αtan =E ,则有εσE =(拉、压虎克定律的数学表达式)式中E 称为材料的弹性模量。
§2-3 材料在拉伸与压缩时的力学性能材料的力学性能:也称机械性能。
通过试验揭示材料在受力过程中所表现出的与试件几何尺寸无关的材料本身特性。
如变形特性,破坏特性等。
研究材料的力学性能的目的是确定在变形和破坏情况下的一些重要性能指标,以作为选用材料,计算材料强度、刚度的依据。
因此材料力学试验是材料力学课程重要的组成部分。
此处介绍用常温静载试验来测定材料的力学性能。
1. 试件和设备标准试件:圆截面试件,如图2-14:标距l 与直径的比例分为,d d l 10=,; d l 5=板试件(矩形截面):标距l 与横截面面积的比例分为,A A l 3.11=,A l 65.5=; 试验设备主要是拉力机或全能机及相关的测量、记录仪器。
详细介绍见材料力学试验部分。
国家标准《金属拉伸试验方法》(如GB228-87)详细规定了实验方法和各项要求。
2. 低碳钢拉伸时的力学性能低碳钢是指含碳量在0.3%以下的碳素钢,如A 3钢、16Mn 钢。
1)拉伸图(P —ΔL ),如图2-15所示。
弹性阶段(oa )屈服(流动)阶段(bc )强化阶段(ce )由于P —ΔL 曲线与试样的尺寸有关,为了消除试件尺寸的影响,可采用应力应变曲线,即εσ−曲线来代替P —ΔL 曲线。
进而试件内部出现裂纹,名义应力下跌,至f 点试件断裂。
σ对低碳钢来说,s σ,b σ是衡量材料强度的重要指标。
2)εσ−曲线图,如图2-16所示,其各特征点的含义为:oa 段:在拉伸(或压缩)的初始阶段应力σ与应变ε为直线关系直至a 点,此时a 点所对应的应力值称为比例极限,用P σ表示。
它是应力与应变成正比例的最大极限。
当P σσ≤ 则有εσE = (2-5)即胡克定律,它表示应力与应变成正比,即有αεσtan ==E E 为弹性模量,单位与σ相同。
当应力超过比例极限增加到b 点时,关系偏离直线,此时若将应力卸至零,则应变随之消失(一旦应力超过b点,卸载后,有一部分应变不能消除),此b 点的应力定义为弹性极限ε−σe σ。
e σ是材料只出现弹性变形的极限值。
bc 段:应力超过弹性极限后继续加载,会出现一种现象,即应力增加很少或不增加,应变会很快增加,这种现象叫屈服。
开始发生屈服的点所对应的应力叫屈服极限s σ。
又称屈服强度。
在屈服阶段应力不变而应变不断增加,材料似乎失去了抵抗变形的能力,因此产生了显著的塑性变形(此时若卸载,应变不会完全消失,而存在残余变形)。
所以s σ是衡量材料强度的重要指标。
表面磨光的低碳钢试样屈服时,表面将出现与轴线成45°倾角的条纹,这是由于材料内部晶格相对滑移形成的,称为滑移线,如图2-17所示。
ce 段:越过屈服阶段后,如要让试件继续变形,必须继续加载,材料似乎强化了,ce 段即强化阶段。
应变强化阶段的最高点(e 点)所对应的应力称为强度极限b σ。
它表示材料所能承受的最大应力。
过e 点后,即应力达到强度极限后,试件局部发生剧烈收缩的现象,称为颈缩,如图2-18所示。
3)延伸率和截面收缩率为度量材料塑性变形的能力,定义延伸率为100×−=l l l 1δ% 此处l 为试件标线间的标距,l 1为试件断裂后量得的标线间的长度。
定义截面收缩率为100×−=AA A 1ψ% 此处A 为试件原园面积,A 1为断裂后试件颈缩处面积。
对于低碳钢:3020−=δ%,60=ψ%,这两个值越大,说明材料塑性越好。
工程上通常按延伸率的大小把材料分为两类:5≥δ%—塑性材料;5<δ%—脆性材料。
4)卸载规律及冷作硬化卸载规律:试样加载到超过屈服极限后(见图2-16中d 点)卸载,卸载线'dd 大致平行于OP 线,此时e p g d od og εε+=+='',其中e ε为卸载过程中恢复的弹性应变,p ε为卸载后的塑性变形(残余变形),卸载至后若再加载,加载线仍沿线上升,因此加载的应力应变关系符合胡克定律。
'd d d '冷作硬化:上述材料进入强化阶段以后的卸载再加载历史(如经冷拉处理的钢筋),使材料此后的εσ−关系沿ef 路径,此时材料的比例极限和开始强化的应力提高了,而塑性变形能力降低了,这一现象称为冷作硬化。
d d '3.其它塑性材料拉伸时的力学性能此类材料与低碳钢共同之处是断裂破坏前要经历大量塑性变形,不同之处是没有明显的屈服阶段。
对于εσ−曲线没有“屈服平台”的塑性材料,工程上规定取完全卸载后具有残余应变量2.0P =ε%时的应力叫名义屈服极限,用2.0σ表示。
4.铸铁拉伸时的力学性能具有以下特点1) 如图2-19所示灰口铸铁拉伸时的应力—应变关系,它只有一个强度指标b σ;且抗拉强度较低;2)在断裂破坏前,几乎没有塑性变形;3)εσ−关系近似服从胡克定律,并以割线的斜率作为弹性模量。
材料在静荷压缩时的力学性能金属材料的压缩试件一般为短圆柱,其高度与直径之比为()3~5.1=h/d 。
1.低碳钢压缩时的εσ−曲线低碳钢压缩时的εσ−曲线,如图2-20所示。
s E,σ与拉伸时大致相同。
因越压越扁,得不到b σ。
2.铸铁压缩时的εσ−曲线铸铁压缩时的σε−曲线,如图2-21所示。
注意到:1)由于材料组织结构内含缺陷较多,铸铁的抗压强度极限与其抗拉强度极限均有较大分散度,但抗压强度极限c σ大大高于抗拉强度极限t σ,其关系大约为()t c σσ5~3=;2)显示出一定程度的塑性变形特征,致使短柱试样断裂前呈现园鼓形;3)破坏时试件的断口沿与轴线大约成50°的斜面断开,为灰暗色平断口。
(图2-21)与铸铁在机械工程中广泛作为机械底座等承压部件相类似,作为另一类典型的脆性材 料的混凝土,石料等则是建筑工程中重要的承压材料§2-4许用应力,强度条件1.安全系数与许用应力由于各种原因使结构丧失其正常工作能力的现象,称为失效。
工程材料失效的两种形式为:(1)塑性屈服,指材料失效时产生明显的塑性变形,并伴有屈服现象。
如低碳钢、铝合金等塑性材料。
(2)脆性断裂,材料失效时几乎不产生塑性变形而突然断裂。
如铸铁、混凝土等脆断材料。
许用应力:保证构件安全可靠工作所容许的最大应力值。
对于塑性材料,进入塑性屈服时的应力取屈服极限s σ,对于某些无明显屈服平台的合金材料取2.0σ,则危险应力或s σσ=02.0σ;对于脆性材料:断裂时的应力是强度极限b σ,则。
b σσ=0构件许用应力用[]n 0σσ=表示,则工程上一般取塑性材料:[]s n s σσ=; 脆性材料: []b n b σσ=b s n n ,分别为塑性材料和脆性材料的安全系数。
2.强度条件安全系数或许用应力的选定应根据有关规定或查阅国家有关规范或设计手册。
通常在静荷设计中取0.2~5.1=s n ,有时可取50.1~25.1=s n 0.3~5.2=b n ,有时甚至大于3.5以上安全系数的选取原则充分体现了工程上处理安全与经济一对矛盾的原则,是复杂、审慎的事。
现从力学角度讨论其影响因素:(1) 对载荷估计的准确性与把握性:如重力、压力容器的压力等可准确估计与测量,大自然的水力、风力、地震力等则较难估计。
(2) 材料的均匀性与力学性能指标的稳定性:如低碳钢之类塑性材料组织较均匀,强度指标较稳定,塑性变形阶段可作为断裂破坏前的缓冲,而铸铁之类脆性材料正相反,强度指标分散度大、应力集中、微细观缺陷对强度均造成极大影响。
(3) 计算公式的近似性:由于应力、应变等理论计算公式建立在材料均匀连续,各向同性假设基础上,拉伸(压缩)应力,变形公式要求载荷通过等直杆的轴线等,所以材料不均匀性,加载的偏心,杆件的初曲率都会造成理论计算的不精确。
(4) 环境:工程构件的工作环境比实验室要复杂的多,如加工精度,腐蚀介质,高、低温等问题均应予以考虑。
设max σ是发生在轴力最大处的应力(等直截面杆),则拉伸(压缩)强度条件为[]σσ≤=AN max max (2-5) 根据上述强度条件可以解决以下三方面问题:1)校核强度 []σσ≤=A N max max 是否满足。
2)设计截面,3进而由N max ,max σ不一定在N max例2-5 mm 9.706=1A 2,解:(1∑对于节点A ,由 (a )o o 30sin 45sin 12N N =由得0=∑Y(b )P N N =+o o 45cos 30cos 21由强度条件计算各杆容许轴力kN (c )[][]1.11310101609.7066611=×××=≤−σA N[][]3.5010101603146622=×××=≤−σA N kN (d ) 由于AB 、AC 杆不能同时达到容许轴力,如果将[]1N ,[]2N 代入(2)式,解得 []kN5.133=P 显然是错误的。
正确的解应由(a )、(b )式解得各杆轴力与结构载荷P 应满足的关系 P PN 732.03121=+= (e ) P PN 518.03122=+= (f )(2)根据各杆各自的强度条件,即,[11N N ≤][]22N N ≤计算所对应的载荷,由(c )、(e )有[]P[][]1.113111==≤σA N N kNkN 1.113732.0≤P []kN (g )5.1541≤P 由(d )、(f )有 [][]3.50222==≤σA N N kNkN 3.50518.0≤P []kN (h ) 1.972≤P 要保证AB 、AC 杆的强度,应取(g )、(h )二者中的小值,即[]2P ,因而得 []kN1.97=P 上述分析表明,求解杆系结构的许可载荷时,要保证各杆受力既满足平衡条件又满足强度条件。
例,已知:一个三角架,斜杆有两根o 30=α78080××等边角钢组成,横杆由两根10号槽刚组成,材料为A3,[]MPa 120=σ。
求:许可载荷1)受力分析:0=∑Y :P PN 230sin 01==0=∑X :P N N 732.112==2)计算许可轴力[]N查217.21286.10cm A =×=12A []N 1[]N 23[]P 1=[]P 2[]kN P 130=。
