一、热压罐成型工艺热压罐成型技术是航空、航天领城应用最广泛的成型技术之一，它能在宽广范圈内适应各种材料对加工工艺条件的要求。
二、工艺过程包括：1、模具清理和脱模剂涂抹。
2、预浸料裁切与铺叠。
3、真空袋组合系统制作和坯件装袋.真空袋组合系统制作需要采用各种辅助材料，其中包括:真空袋材料(改性尼龙薄膜或聚酸胺薄膜)、橡胶密封胶条、有孔或无孔隔离膜(聚四氟乙烯或改性氟塑料)。
吸胶材料、透气材料、脱模布和周边胶条等。
按图、所示顺序将坯件与各种辅助材料依次组合并装袋，形成真空组合系统。
装袋后应进行真空检漏，确认无误后，便可闭合锁锁热压罐门，升温固化。
1.真空袋.2.透气材料.3.压板04.有孔隔离层5.预浸料叠层，6.有孔脱模布，7.吸胶材料，8.隔离膜面.9.底模板，10.周边挡条.11.周边密封带 12.热压罐金属基板 13.密封胶条，14.真空管路。
4、固化。
各种树脂体系的固化制度，应根据各种不同树脂体系的固化反应特性和物理特性分别给予制定，要慎重考虑加压时机和关闭真空系统的时机。
固化完毕要控制降温速率，以防止因降温速度过快导致制品内部产生残余应力。
5、出罐脱模。
罐内温度降至接近室温时方可出罐脱模。
6、检测与修整。
三、成型过程中的危险性分析由于根据现场使用方介绍，所有预浸料工序均外委完成，该工房主要进行铺料和成型工序，在此仅对成型过程中的危险性进行分析。
1、辅助材料可燃性由下图可以看出，热压罐成型过程的物理化学变化，一般都会达到120-160℃，因此热压罐成型工艺所选择的辅助材料都应该在此温度范围内不应发生化学变化，物理性能稳定。
各种材料均选用阻燃材料，不应存在发生火灾的危险。
2、设备的阻燃性设备的系统分为：罐体、罐门、开门系统、加热系统、冷却系统、加压系统、空气循环系统、真空系统、隔热系统、控制系统等组成，产品的设计均按照国家机电产品安全标准要求设计。
设备的原材料、电气元器件均按照阻燃设计，隔热材料为阻燃材料，不存在发生火灾的隐患。
热压罐成型复合材料成型工艺的常见缺陷及对策热压罐成型复合材料成型工艺是一种广泛应用于航空、汽车、船舶等领域的高性能材料成型技术。
由于其具有质量轻、刚性高、耐高温耐腐蚀等优点，因此备受青睐。
在实际生产中，热压罐成型复合材料成型工艺常常会出现各种缺陷，影响产品质量和性能。
本文将重点介绍热压罐成型复合材料成型工艺中常见的缺陷及相应的对策。
一、气泡气泡是热压罐成型复合材料成型工艺中常见的缺陷之一。
气泡的存在会导致制品的密度不均匀，影响其力学性能和耐久性。
气泡的形成原因主要包括树脂充填不足、工装表面粗糙和工艺参数设置不当等。
对策：1. 提高树脂充填效率，保证充填充分；2. 提高工装表面光洁度，减少气泡的产生；3. 调整工艺参数，如温度、压力和时间，使树脂更好地充填并排除气泡。
二、裂纹裂纹是热压罐成型复合材料成型工艺中另一个常见的缺陷。
裂纹的存在会降低制品的强度和韧性，影响其使用寿命。
裂纹的形成主要受到成型温度、成型压力和成型时间的影响，同时也与工装的设计和加工精度有关。
对策：1. 控制成型温度，避免温度过高导致树脂的膨胀收缩，产生裂纹；2. 合理控制成型压力，保证树脂充填充分但不会过大导致裂纹；3. 控制成型时间，避免过长造成树脂过度固化产生裂纹；4. 设计合理的工装结构，减少应力集中和变形，避免裂纹的产生。
三、毛刺对策：1. 优化模具的设计，减少脱模力和剪切力，避免毛刺的产生；2. 提高模具表面的加工精度和光洁度，减少毛刺的生成；3. 采用表面喷涂、电镀等方法，形成一层平滑的保护层，减少毛刺的产生。
四、变形变形是热压罐成型复合材料成型工艺中常见的内部缺陷。
制品的变形会导致尺寸偏差和形状不规则，影响其使用功能和外观美观。
变形的产生主要与工装设计、成型参数和材料性能有关。
对策：1. 优化工装设计，减少应力集中和变形；2. 调整成型参数，如温度、压力和时间，使成型过程更加稳定；3. 选择合适的复合材料，提高材料的强度和韧性，减少变形的产生。
热压罐成型复合材料成型工艺的常见缺陷及对策【摘要】热压罐成型复合材料成型工艺在实践中存在着一些常见缺陷，如材料质量不稳定、成型工艺参数不合理、设备维护不及时、操作人员技能水平不足等问题。
为了解决这些缺陷，可以采取一系列对策：首先要控制材料质量，确保原材料符合标准要求；其次需要优化成型工艺参数，提高成型的精度和稳定性；同时加强设备维护保养，确保设备运行良好；最后要提高操作人员的技能水平，培训和指导操作人员。
通过采取这些对策，可以有效地提高热压罐成型复合材料成型工艺的质量和效率，推动产业的发展。
【关键词】热压罐、复合材料、成型工艺、缺陷、对策、材料质量、成型工艺参数、设备维护、操作人员技能、总结1. 引言1.1 背景介绍热压罐成型复合材料成型工艺是一种常见的制备复合材料的方法，通过热压罐中的高温高压条件，将树脂和纤维材料进行压制成型。
这种工艺具有制备速度快、成型工艺简单等优点，因此在航空航天、汽车制造等领域得到广泛应用。
在实际生产过程中，热压罐成型复合材料也存在着一些常见的缺陷，如气泡、褶皱、尺寸不一致等问题。
为了提高产品质量和生产效率，需要对这些常见缺陷进行深入分析，并制定相应的对策来解决这些问题。
本文将从控制材料质量、优化成型工艺参数、加强设备维护保养、提高操作人员技能水平等方面进行讨论，为热压罐成型复合材料成型工艺的改进提供参考。
2. 正文2.1 热压罐成型复合材料成型工艺存在的常见缺陷热压罐成型复合材料是一种常用的制备工艺，在许多领域都有广泛的应用。
这种工艺也存在一些常见的缺陷，影响材料的质量和性能。
以下是热压罐成型复合材料成型工艺存在的一些常见缺陷：1. 母材和增强材料不充分混合：在成型过程中，如果母材和增强材料没有充分混合，会导致材料性能不均匀，出现局部强度不足的现象。
2. 难以排气：在热压罐成型过程中，由于材料层间存在气泡，导致成型后出现气孔，影响材料的密实性和强度。
3. 成型温度控制不当：如果成型温度过高或过低，都会影响材料的物理性能，例如过高的温度会导致材料烧损，过低的温度则会影响材料的结晶度。

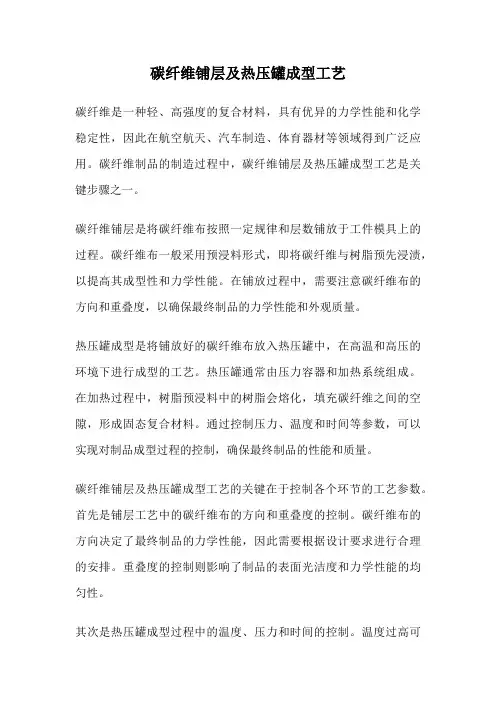

碳纤维铺层及热压罐成型工艺碳纤维是一种轻、高强度的复合材料，具有优异的力学性能和化学稳定性，因此在航空航天、汽车制造、体育器材等领域得到广泛应用。
碳纤维制品的制造过程中，碳纤维铺层及热压罐成型工艺是关键步骤之一。
碳纤维铺层是将碳纤维布按照一定规律和层数铺放于工件模具上的过程。
碳纤维布一般采用预浸料形式，即将碳纤维与树脂预先浸渍，以提高其成型性和力学性能。
在铺放过程中，需要注意碳纤维布的方向和重叠度，以确保最终制品的力学性能和外观质量。
热压罐成型是将铺放好的碳纤维布放入热压罐中，在高温和高压的环境下进行成型的工艺。
热压罐通常由压力容器和加热系统组成。
在加热过程中，树脂预浸料中的树脂会熔化，填充碳纤维之间的空隙，形成固态复合材料。
通过控制压力、温度和时间等参数，可以实现对制品成型过程的控制，确保最终制品的性能和质量。
碳纤维铺层及热压罐成型工艺的关键在于控制各个环节的工艺参数。
首先是铺层工艺中的碳纤维布的方向和重叠度的控制。
碳纤维布的方向决定了最终制品的力学性能，因此需要根据设计要求进行合理的安排。
重叠度的控制则影响了制品的表面光洁度和力学性能的均匀性。
其次是热压罐成型过程中的温度、压力和时间的控制。
温度过高可能导致树脂过热、烧焦或产生气泡等问题，而温度过低则无法使树脂充分熔化。
压力的控制可以调节树脂的渗透性和制品的密实度，影响最终制品的强度和硬度。
时间的控制则决定了树脂的熔化和固化过程，过长或过短的时间都会影响制品的性能。
为了提高制品的表面质量，还可以采用真空辅助成型技术。
在热压罐成型过程中，通过抽取热压罐内的空气，可以减少树脂中的气泡和制品表面的缺陷，提高制品的光洁度和外观质量。
碳纤维铺层及热压罐成型工艺是制造碳纤维制品的重要工艺之一。
合理控制铺层工艺中的碳纤维布方向和重叠度，以及热压罐成型过程中的温度、压力和时间等参数，可以实现制品的成型和质量要求。
随着碳纤维技术的不断发展和应用的扩大，碳纤维铺层及热压罐成型工艺也将进一步完善和优化，为碳纤维制品的制造提供更好的解决方案。
预浸料热压罐成型工艺预浸料热压罐成型工艺1. 介绍预浸料热压罐成型工艺是一种先进的复合材料成型技术，广泛应用于航空航天、汽车、船舶等领域。
本文将深入探讨预浸料热压罐成型工艺的原理、应用以及优缺点。
2. 原理预浸料热压罐成型工艺是一种将纤维增强复合材料与树脂预浸料结合，经过加热和压力处理来实现成型的工艺。
预浸料是将纤维和树脂提前混合搅拌，并在其固化之前储存的一种材料。
在成型过程中，预浸料被放置在模具中，经过加热和高压处理，树脂固化并与纤维形成坚固的结合，最终得到所需的复合材料产品。
3. 应用预浸料热压罐成型工艺在航空航天领域得到广泛运用。
由于其制造的产品具有高强度、轻量化和耐腐蚀性能，能够满足飞机、航天器等高性能应用的需求。
预浸料热压罐成型工艺也逐渐应用于汽车、船舶等领域，用于制造车身结构、内饰件等。
4. 优点预浸料热压罐成型工艺具有以下优点：- 高性能：由于树脂预浸料事先经过完全浸润纤维，成型后的产品具有优异的力学性能，如高强度和刚度。
- 轻量化：相比于传统金属材料，预浸料热压罐成型的产品重量更轻，能够实现结构的重量减轻，提高工作效率和节能。
- 过程可控性：成型过程中的加热、压力等参数可以精确控制，确保产品的一致性和质量稳定性。
- 设计自由度高：预浸料热压罐成型工艺可以实现复杂形状的产品制造，满足不同应用领域对产品外形和结构的要求。
5. 缺点预浸料热压罐成型工艺也存在一些局限性：- 成本高：与传统的复合材料成型工艺相比，预浸料热压罐成型的工艺过程较为复杂，需要较高的设备投资和人工成本。
- 环境影响：树脂预浸料制备过程中可能需要使用有机溶剂等化学物品，对环境造成一定的影响。
- 周期较长：预浸料的固化需要一定的时间，导致成型周期较长，不适用于快速成型需求。
6. 总结预浸料热压罐成型工艺是一种先进的复合材料成型技术，广泛应用于航空航天、汽车、船舶等领域。
该工艺通过将纤维增强材料与树脂预浸料结合，经过加热和压力处理来实现成型，制造出具有高强度、轻量化和耐腐蚀性能的产品。

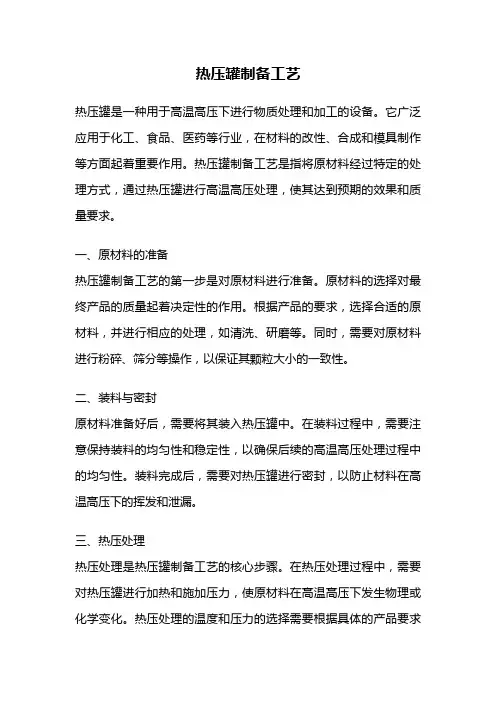

热压罐制备工艺热压罐是一种用于高温高压下进行物质处理和加工的设备。
它广泛应用于化工、食品、医药等行业，在材料的改性、合成和模具制作等方面起着重要作用。
热压罐制备工艺是指将原材料经过特定的处理方式，通过热压罐进行高温高压处理，使其达到预期的效果和质量要求。
一、原材料的准备热压罐制备工艺的第一步是对原材料进行准备。
原材料的选择对最终产品的质量起着决定性的作用。
根据产品的要求，选择合适的原材料，并进行相应的处理，如清洗、研磨等。
同时，需要对原材料进行粉碎、筛分等操作，以保证其颗粒大小的一致性。
二、装料与密封原材料准备好后，需要将其装入热压罐中。
在装料过程中，需要注意保持装料的均匀性和稳定性，以确保后续的高温高压处理过程中的均匀性。
装料完成后，需要对热压罐进行密封，以防止材料在高温高压下的挥发和泄漏。
三、热压处理热压处理是热压罐制备工艺的核心步骤。
在热压处理过程中，需要对热压罐进行加热和施加压力，使原材料在高温高压下发生物理或化学变化。
热压处理的温度和压力的选择需要根据具体的产品要求和原材料的性质进行调整。
同时，需要控制热压处理的时间，以保证产品的质量。
四、冷却与卸料经过热压处理后，需要对热压罐进行冷却，使其温度逐渐降低到室温。
冷却的方式可以是自然冷却或通过冷却介质进行冷却。
在冷却过程中，需要控制冷却速度，以避免产生内应力和热变形。
冷却完成后，可以进行卸料操作，将制备好的产品从热压罐中取出。
五、产品的后处理卸料后，制备好的产品可能需要进行后处理。
后处理的方式可以是清洗、干燥、修整等。
根据产品的特性和要求，选择合适的后处理方式，以使产品达到预期的效果和质量要求。
六、设备的维护与管理热压罐制备工艺的最后一步是对设备进行维护与管理。
热压罐是一种高温高压设备，需要定期检查和保养，以确保其正常运行和安全使用。
同时，需要建立完善的设备管理制度，对设备进行记录和跟踪，及时处理设备故障和异常情况。
总结起来，热压罐制备工艺是一项复杂而重要的工艺过程，需要合理选择原材料，控制好热压处理的温度、压力和时间，以及进行适当的后处理和设备管理。

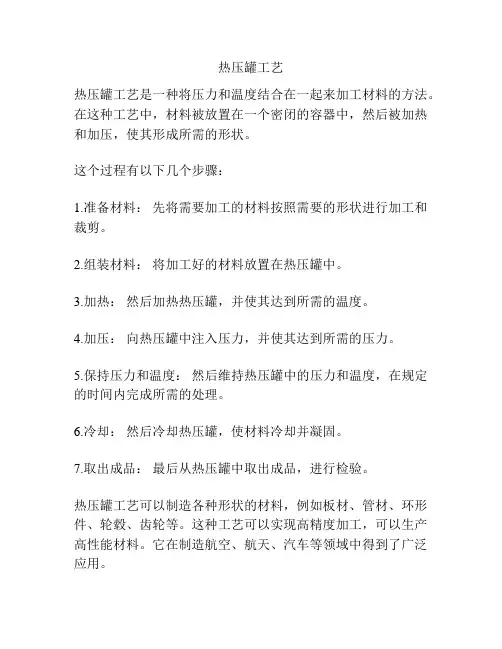

热压罐工艺
热压罐工艺是一种将压力和温度结合在一起来加工材料的方法。
在这种工艺中，材料被放置在一个密闭的容器中，然后被加热和加压，使其形成所需的形状。
这个过程有以下几个步骤：
1.准备材料：先将需要加工的材料按照需要的形状进行加工和裁剪。
2.组装材料：将加工好的材料放置在热压罐中。
3.加热：然后加热热压罐，并使其达到所需的温度。
4.加压：向热压罐中注入压力，并使其达到所需的压力。
5.保持压力和温度：然后维持热压罐中的压力和温度，在规定的时间内完成所需的处理。
6.冷却：然后冷却热压罐，使材料冷却并凝固。
7.取出成品：最后从热压罐中取出成品，进行检验。
热压罐工艺可以制造各种形状的材料，例如板材、管材、环形件、轮毂、齿轮等。
这种工艺可以实现高精度加工，可以生产高性能材料。
它在制造航空、航天、汽车等领域中得到了广泛应用。
热压罐成型的工艺流程
热压罐成型的工艺流程通常包括以下步骤：
1. 原料准备：根据设计要求，选择合适的金属板材作为原料，并进行切割和清洁处理。
2. 冲床成型：将切割好的金属板放入冲床中，通过冲剪、冲孔等工艺将板材成型为罐体的各个部件。
3. 焊接：将成型好的各个部件进行角缝焊接，形成罐体的整体结构。
焊接过程中需要控制好参数，避免产生焊缝变形和裂纹。
4. 补焊和磨光：对焊缝进行补焊和磨光处理，提高焊缝的强度和外观质量。
5. 非破坏性检测：使用X射线、超声波、液体渗透等方法对
焊缝进行非破坏性检测，确保焊接质量符合要求。
6. 衬里安装：根据使用要求，将适当材质的衬里板安装在罐体内部，以增强罐体的耐腐蚀性能。
7. 热处理：对整个罐体进行热处理，提高材料的力学性能和耐腐蚀能力。
8. 表面处理：对罐体外表面进行喷砂、抛光等处理，提高外观质量和防腐性能。
9. 防腐涂装：根据使用环境和介质的要求，对罐体进行防腐涂装，增加其耐腐蚀性能。
10. 检验：对成品进行质量检验，包括尺寸、外观、密封性、强度等方面的检查，确保产品质量符合标准。
11. 包装和运输：将合格的成品进行包装，并进行必要的标记和记录，方便运输和安装。
以上是热压罐成型的基本工艺流程，具体的步骤和方法可以根据实际情况进行调整和优化。
热压罐成型复合材料成型工艺的常见缺陷及对策热压罐成型复合材料成型是一种常见的制造工艺，它可以生产出具有优良性能的复合材料制品，被广泛应用于航空航天、汽车、船舶、建筑等领域。
由于材料的特殊性和成型工艺的复杂性，常常会出现各种缺陷，影响产品的质量和性能。
本文将就热压罐成型复合材料成型工艺常见的缺陷及对策进行详细的介绍。
一、常见的缺陷1. 毛细孔毛细孔是指在复合材料制品内部出现的微小气孔。
造成毛细孔的原因有很多，比如树脂固化不完全、吸湿、气泡等，常常出现在厚度较大的复合材料制品中。
2. 气泡气泡是指在复合材料制品内部或表面出现的气体囊泡。
气泡的出现会导致产品密度不均匀，降低其抗压强度和韧性。
3. 残余应力残余应力是指在成型过程中产生，但又没有完全消除的应力。
残余应力会导致产品在使用过程中产生变形或开裂现象。
4. 凹坑和凸起凹坑是指在产品表面出现的凹陷，凸起则是指在产品表面出现的凸起。
这些缺陷会影响产品的外观质量。
5. 产品几何尺寸不合格由于成型过程中操作不当或模具设计不合理等原因，产品的几何尺寸可能出现偏差，不符合设计要求。
二、对策要避免毛细孔的出现，首先要保证树脂的固化充分，可以加长固化时间或提高固化温度。
其次要保持材料的干燥状态，避免吸湿现象的发生。
在成型过程中需要注意排气，尽量避免气泡的出现。
对于气泡的对策，可以采用真空吸气技术，在成型过程中对材料进行真空处理，尽量排除内部空气，减少气泡的生成。
还可以在树脂中添加消泡剂，提高材料的抗气泡能力。
残余应力的消除是一个比较复杂的问题，可以通过优化成型工艺、合理设计模具结构等措施来减少残余应力的产生。
在产品成型后，可以通过热处理或添加应力消除功能层来消除残余应力。
对于凹坑和凸起，可以通过优化模具结构、调整成型参数等措施来改善产品表面质量。
选用适当的脱模剂和表面处理工艺也能减少这些表面缺陷的发生。
产品几何尺寸不合格的原因有很多，可能是成型模具设计不合理，也可能是操作过程中出现失误。
教学单元1热压罐成型工艺-工艺原理课程名称复合材料成型工艺教学单元热压罐成型工艺-工艺原理授课学时2H授课对象复合材料工程技术大二学生（第四学期）授课地点生产性实训基地课程类型理实一体教学分析教学内容◆我国复合材料制造技术：正确处理我国复合材料制造技术与欧美的差距，明确个人职业发展◆成型工艺原理及特点：明确热压罐成型制品高性能高成本原因◆热压罐设备工作原理：加热原理、加压原理、运行特点参考教材◆《树脂基复合材料成型工艺》，航空类专业职业教育系列“十三五”规划教材，西北工业大学出版社，2020年学情分析◆基础知识：具备复合材料手糊成型工艺操作能力，对加热设备有一定认知；◆学习优势：乐于动手，喜欢网络，善于运用网络；◆学习困难：有职业规划，但对复合材料成型工岗位认识不足。
教学目标知识目标能力目标素质目标1.能描述热压罐成型工艺原理2.能描述热压罐的加热加压原理3.能判断热压罐运行状态1.监控热压罐运行时能进行相关记录和急停处理1.培养学生航空报国追求卓越情怀；2.培养学生标准化规范化操作行为素养。
教学重点◆个人发展与国家复合材料制造技术的关系◆热压罐工作原理和工作特点教学难点◆热压罐运行的监控教学设计教学环节教学内容教学目标教学载体教学方法教学资源教学环境课前我国复合材料发展技术认识我国的现状讨论法自主学习法网络视频课中国家复合材料制造技术发展明确个人职业发展依托并促进国家技术发展讨论法头脑风暴法讲授法某航空企业复合材料成型工职业发展路线生产性实训基地：多媒体教室热压罐成型工艺原理及特点掌握热压罐成型工艺原理和热压罐设备特点；明确热压罐成型工艺特点问答法讲授法微课热压罐工作原理掌握热压罐加热加压原理；具备监控热压罐运行的能力问答法讨论法演示法三维动画视频虚拟仿真热压罐设备生产性实训基地：固化间课后复合材料成型工职业能力初步明确复合材料成型工需具备的职业能力某航空企业复合材料成型工能力要求自主学习法讨论法在线课程教学实施课前教师活动学生活动教师课前根据课程标准、竞赛标准、教材等完成课前预习任务设计、课堂活动及教学过程设计、课后复习任务设计，PPT、教案、封装考核评价表的设计。
热压罐成型复合材料成型工艺的常见缺陷及对策【摘要】热压罐成型是一种重要的复合材料成型工艺，但常常存在一些常见缺陷，如气泡和孔洞的产生、层间剥离、成型件表面质量不佳以及尺寸精度不达标。
针对这些问题，可以通过优化工艺参数、改进模具设计、采用适当的表面处理方法以及加强设备维护等对策来解决。
通过对常见缺陷的分析及对策的制定，可以有效提高热压罐成型复合材料成型工艺的质量和效率。
对热压罐成型复合材料成型工艺的常见缺陷及对策的研究有着重要的意义，可以帮助生产厂家更好地应对各种挑战，提高产品的质量和竞争力。
【关键词】热压罐、复合材料、成型工艺、常见缺陷、气泡、孔洞、层间剥离、表面质量、尺寸精度、优化工艺参数、模具设计、表面处理、设备维护、质量、效率。
1. 引言1.1 热压罐成型复合材料成型工艺的重要性热压罐成型复合材料成型工艺是一种重要的制造工艺，广泛应用于航空航天、汽车、船舶等行业。
该工艺可以制备轻质、高强度、耐腐蚀的复合材料制品，具有优异的性能和广泛的应用前景。
热压罐成型复合材料成型工艺在航空航天领域中的应用尤为突出，航空器结构件、航天器密闭结构件等都可以通过热压罐成型工艺来制造。
这些复合材料制品具有重量轻、强度高、抗冲击性好、耐腐蚀等优点，可以有效提高航空器和航天器的性能。
热压罐成型复合材料成型工艺在现代制造业中具有重要的地位和作用。
通过研究和优化该工艺，可以进一步提高复合材料制品的质量和效率，满足不同领域的需求，促进工业的发展和进步。
1.2 存在的常见缺陷常见缺陷是指在热压罐成型复合材料成型过程中常见的问题或不完美现象，影响着成型件的质量和性能。
气泡和孔洞的产生是一个常见的缺陷，可能会导致成型件强度不足或外观质量不佳。
层间剥离也是一个常见问题，会影响成型件的整体结构完整性。
成型件表面质量不佳和尺寸精度不达标也是常见的缺陷现象，会直接影响成型件的外观和整体性能。
了解并解决这些常见缺陷是提高热压罐成型复合材料成型工艺质量的关键。
