热压罐成型复合材料成型工艺的常见缺陷及对策

热压罐成型复合材料成型工艺的常见缺陷及对策【摘要】热压罐成型复合材料在制造领域具有重要性，然而在成型工艺中常见气泡、毛刺、表面质量不佳、尺寸偏差等缺陷影响产品质量。

为解决这些问题，需控制材料质量和工艺参数、提高模具精度、优化成型工艺、实施质量控制措施。

重视对策的实施能有效预防缺陷出现，提高成品质量和生产效率。

未来可继续改进工艺技术和质量管理，以应对挑战，实现更高水平的产品制造。

不断总结对策的重要性，展望未来改进方向，将对提高复合材料成型工艺的质量和效率起到积极的推动作用。

【关键词】热压罐、复合材料、成型工艺、缺陷、气泡、气孔、毛刺、分层、表面质量、尺寸偏差、材料质量、工艺参数、成型模具、精度、优化、质量控制、改进方向。

1. 引言1.1 热压罐成型复合材料成型工艺的重要性热压罐成型复合材料成型工艺在现代工业生产中起着至关重要的作用。

复合材料具有轻质、高强度、抗腐蚀等优点，被广泛应用于航空航天、汽车制造、船舶工业等领域。

热压罐成型是一种常用的制备复合材料制品的工艺方法，通过热压的方式将树脂基复合材料与增强材料加热固化，形成具有特定性能和形状的制品。

热压罐成型复合材料成型工艺的重要性体现在以下几个方面：通过热压罐成型可以实现复合材料高效率、高质量的生产，提高生产效率和制品质量。

热压罐成型工艺可以实现复合材料的复杂成型，满足不同领域对复合材料制品的各种需求。

热压罐成型技术可以有效控制制品的成型过程，减少工艺参数对成品性能的影响，确保制品的稳定性和一致性。

热压罐成型复合材料成型工艺的重要性在于提高生产效率、提高制品质量、满足市场需求，是现代工业制造中不可或缺的一环。

通过对该工艺的研究和不断改进，可以更好地发挥其优势，推动复合材料产业的发展。

1.2 研究目的和意义1.了解热压罐成型复合材料成型工艺的重要性和发展趋势，为提高产品质量和性能提供技术支持。

2.分析常见缺陷对产品品质和成型效率的影响，找出问题根源，提出相应的改进措施。

热压罐成型复合材料成型工艺的常见缺陷及对策热压罐成型复合材料是一种常见的加工工艺，它具有高强度、轻质、耐腐蚀等优点，被广泛应用于航空航天、汽车制造、建筑等领域。

在实际生产中，热压罐成型复合材料也存在一些常见的缺陷，这些缺陷严重影响了产品的质量和性能。

为了解决这些问题，本文将对热压罐成型复合材料常见的缺陷及对策进行详细分析和探讨。

常见缺陷一：气泡热压罐成型复合材料中最常见的缺陷之一就是气泡。

气泡是由于树脂在固化过程中释放气体或未溶解的气体从复合材料中逸出而导致的，如果未能有效排除气泡就会影响复合材料的力学性能和外观质量。

对策：可以采用真空充注法将树脂浸渍过程中释放的气体排出，避免气泡的产生。

可以在制造过程中加压处理，利用高压将未溶解的气体挤出复合材料，从而减少气泡的产生。

还可以对材料的工艺参数进行精确控制，以减少气体的溶解和释放。

常见缺陷二：结构不均匀在热压罐成型复合材料中，由于树脂的流动性差、树脂和纤维的分布不均匀等因素，导致产品的结构不均匀，这会严重影响产品的力学性能和外观质量。

对策：针对结构不均匀的问题，可以采用以下对策来加以解决。

可以在制造过程中采用振动和震荡等方式，使树脂和纤维更均匀地分布在复合材料中。

可以通过优化成型工艺参数，比如调整充填速度、加热温度等，来控制材料的流动性，从而改善产品的结构均匀性。

还可以在制造过程中采用逐层堆叠的方式，使树脂和纤维更均匀地分布在复合材料中。

常见缺陷三：表面缺陷热压罐成型复合材料的表面往往容易出现一些缺陷，比如气孔、坑洞、刮痕等，这些表面缺陷不仅影响了产品的外观质量，还可能导致产品的力学性能下降。

对策：针对表面缺陷问题，可以采用以下对策来加以解决。

可以优化模具设计，提高产品的表面光洁度，减少表面缺陷的产生。

可以在成型过程中采用真空吸取或压紧模，使树脂充分填充模具，减少气体和空隙的产生，从而减少表面缺陷。

还可以在模具表面涂覆一层润滑剂，减少模具与复合材料的摩擦力，从而减少表面缺陷的产生。

热压罐成型复合材料成型工艺的常见缺陷及对策热压罐成型复合材料成型工艺是一种广泛应用于航空、汽车、船舶等领域的高性能材料成型技术。

由于其具有质量轻、刚性高、耐高温耐腐蚀等优点，因此备受青睐。

在实际生产中，热压罐成型复合材料成型工艺常常会出现各种缺陷，影响产品质量和性能。

本文将重点介绍热压罐成型复合材料成型工艺中常见的缺陷及相应的对策。

一、气泡气泡是热压罐成型复合材料成型工艺中常见的缺陷之一。

气泡的存在会导致制品的密度不均匀，影响其力学性能和耐久性。

气泡的形成原因主要包括树脂充填不足、工装表面粗糙和工艺参数设置不当等。

对策：1. 提高树脂充填效率，保证充填充分；2. 提高工装表面光洁度，减少气泡的产生；3. 调整工艺参数，如温度、压力和时间，使树脂更好地充填并排除气泡。

二、裂纹裂纹是热压罐成型复合材料成型工艺中另一个常见的缺陷。

裂纹的存在会降低制品的强度和韧性，影响其使用寿命。

裂纹的形成主要受到成型温度、成型压力和成型时间的影响，同时也与工装的设计和加工精度有关。

对策：1. 控制成型温度，避免温度过高导致树脂的膨胀收缩，产生裂纹；2. 合理控制成型压力，保证树脂充填充分但不会过大导致裂纹；3. 控制成型时间，避免过长造成树脂过度固化产生裂纹；4. 设计合理的工装结构，减少应力集中和变形，避免裂纹的产生。

三、毛刺对策：1. 优化模具的设计，减少脱模力和剪切力，避免毛刺的产生；2. 提高模具表面的加工精度和光洁度，减少毛刺的生成；3. 采用表面喷涂、电镀等方法，形成一层平滑的保护层，减少毛刺的产生。

四、变形变形是热压罐成型复合材料成型工艺中常见的内部缺陷。

制品的变形会导致尺寸偏差和形状不规则，影响其使用功能和外观美观。

变形的产生主要与工装设计、成型参数和材料性能有关。

对策：1. 优化工装设计，减少应力集中和变形；2. 调整成型参数，如温度、压力和时间，使成型过程更加稳定；3. 选择合适的复合材料，提高材料的强度和韧性，减少变形的产生。

热压罐成型复合材料成型工艺的常见缺陷及对策【摘要】热压罐成型复合材料成型工艺在实践中存在着一些常见缺陷，如材料质量不稳定、成型工艺参数不合理、设备维护不及时、操作人员技能水平不足等问题。

为了解决这些缺陷，可以采取一系列对策：首先要控制材料质量，确保原材料符合标准要求；其次需要优化成型工艺参数，提高成型的精度和稳定性；同时加强设备维护保养，确保设备运行良好；最后要提高操作人员的技能水平，培训和指导操作人员。

通过采取这些对策，可以有效地提高热压罐成型复合材料成型工艺的质量和效率，推动产业的发展。

【关键词】热压罐、复合材料、成型工艺、缺陷、对策、材料质量、成型工艺参数、设备维护、操作人员技能、总结1. 引言1.1 背景介绍热压罐成型复合材料成型工艺是一种常见的制备复合材料的方法，通过热压罐中的高温高压条件，将树脂和纤维材料进行压制成型。

这种工艺具有制备速度快、成型工艺简单等优点，因此在航空航天、汽车制造等领域得到广泛应用。

在实际生产过程中，热压罐成型复合材料也存在着一些常见的缺陷，如气泡、褶皱、尺寸不一致等问题。

为了提高产品质量和生产效率，需要对这些常见缺陷进行深入分析，并制定相应的对策来解决这些问题。

本文将从控制材料质量、优化成型工艺参数、加强设备维护保养、提高操作人员技能水平等方面进行讨论，为热压罐成型复合材料成型工艺的改进提供参考。

2. 正文2.1 热压罐成型复合材料成型工艺存在的常见缺陷热压罐成型复合材料是一种常用的制备工艺，在许多领域都有广泛的应用。

这种工艺也存在一些常见的缺陷，影响材料的质量和性能。

以下是热压罐成型复合材料成型工艺存在的一些常见缺陷：1. 母材和增强材料不充分混合：在成型过程中，如果母材和增强材料没有充分混合，会导致材料性能不均匀，出现局部强度不足的现象。

2. 难以排气：在热压罐成型过程中，由于材料层间存在气泡，导致成型后出现气孔，影响材料的密实性和强度。

3. 成型温度控制不当：如果成型温度过高或过低，都会影响材料的物理性能，例如过高的温度会导致材料烧损，过低的温度则会影响材料的结晶度。

热压罐成型复合材料成型工艺的常见缺陷及对策作者：胡大豹来源：《科技风》2019年第34期摘要：随着先进复合材料在飞机上的大量应用，复合材料低成本成为目前面临的重要课题，飞机复合材料构件种类繁多，工艺控制难度大，缺陷会严重影响符合材料构件表面质量，本文对热压罐成型符合财力结构制造缺陷的形成机制进行分析，包括等厚板孔隙缺陷，整体成型中的分层扩展，建立复合材料热压罐工艺制造缺陷分析系统，为航空复合材料主承力结构制造缺陷控制，促进工程应用奠定技术基础。

关键词：热压罐;复合材料;成型工艺;缺陷热压罐成型方法具有许多其他工艺不具备的优点，可制造形状复杂的制件，制品质量问题，成型工艺灵活，适于生产大面积整体成型构件，纤维含量高，孔隙率低。

热压罐成型工艺具有设备投资高，成型周期长的特点，热压罐成型复合材料构件主要缺陷包括外形尺寸与内部治理等，内部质量包括分层，夹杂等。

造成缺陷的原因种类繁多，包括制造中的人机料法环各环节的相关工序。

本文分析非等厚板材常见缺陷产生原因，分析内容对复合材料零件質量控制具有一定的借鉴作用。

一、热压罐成型工艺特点热压罐成型工艺主要是将复合材料毛坯或交接结构用真空密封在热压罐中，用罐体内部均匀温度场对成型中的零件施加温度压力，使其成为所需要的形状与质量状态的成型工艺方法。

其成型工艺特点主要是罐内压力均匀，真空带内的零件在均匀压力下成型。

适用范围广，成型工艺稳定，热压罐温度条件几乎满足所有聚合物基复合材料的成型工艺要求。

可保证成型的及零件质量问题，热压罐成型工艺制造的层合板孔隙率较低，相对其他成型工艺成型层板力学性能稳定。

热压罐工艺存在一些不足，投资建造大型热压罐的费用很高，需专人操作，成型过程中耗费大量能源，形状复杂的结构不适用热压罐成型工艺，可根据具体情况选择RTM低成本成型工艺。

二、内部质量（一）非等厚层板缺陷分析复合材料零件的内部质量主要通过无损检测方法判定，零件的材料类型，外形尺寸不同，产生的缺陷不同。

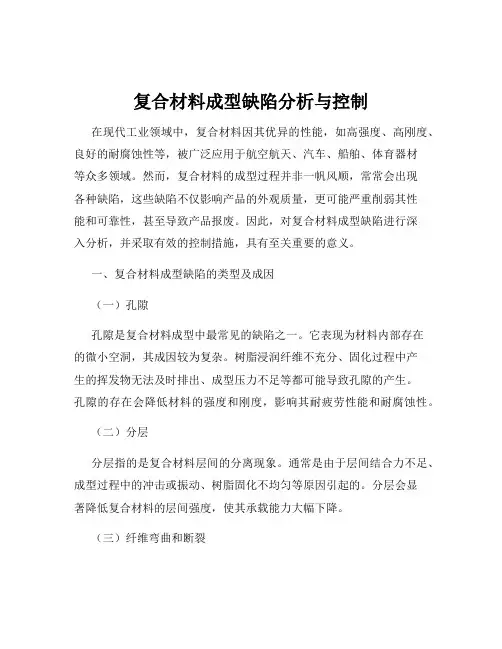

复合材料成型缺陷分析与控制在现代工业领域中，复合材料因其优异的性能，如高强度、高刚度、良好的耐腐蚀性等，被广泛应用于航空航天、汽车、船舶、体育器材等众多领域。

然而，复合材料的成型过程并非一帆风顺，常常会出现各种缺陷，这些缺陷不仅影响产品的外观质量，更可能严重削弱其性能和可靠性，甚至导致产品报废。

因此，对复合材料成型缺陷进行深入分析，并采取有效的控制措施，具有至关重要的意义。

一、复合材料成型缺陷的类型及成因（一）孔隙孔隙是复合材料成型中最常见的缺陷之一。

它表现为材料内部存在的微小空洞，其成因较为复杂。

树脂浸润纤维不充分、固化过程中产生的挥发物无法及时排出、成型压力不足等都可能导致孔隙的产生。

孔隙的存在会降低材料的强度和刚度，影响其耐疲劳性能和耐腐蚀性。

（二）分层分层指的是复合材料层间的分离现象。

通常是由于层间结合力不足、成型过程中的冲击或振动、树脂固化不均匀等原因引起的。

分层会显著降低复合材料的层间强度，使其承载能力大幅下降。

（三）纤维弯曲和断裂在成型过程中，纤维可能会发生弯曲和断裂。

这可能是由于纤维在铺放过程中受到不当的张力或压力，或者在模具中流动的树脂对纤维产生了剪切作用。

纤维的弯曲和断裂会直接影响复合材料的力学性能，使其强度和刚度达不到设计要求。

（四）树脂富脂和贫脂区树脂分布不均匀会导致富脂区和贫脂区的出现。

富脂区树脂含量过高，会增加材料的重量和成本，同时降低其强度；贫脂区则由于树脂不足，无法充分浸润和保护纤维，影响复合材料的性能和耐久性。

（五）表面缺陷表面缺陷包括表面粗糙、凹坑、鼓包等。

这可能是由于模具表面不光滑、脱模剂使用不当、树脂固化收缩不均等原因造成的。

表面缺陷不仅影响产品的外观质量，还可能成为应力集中点，降低材料的使用寿命。

二、复合材料成型缺陷的影响（一）力学性能下降孔隙、分层、纤维弯曲和断裂等缺陷都会导致复合材料的力学性能，如强度、刚度、韧性等下降。

这使得复合材料在使用过程中无法承受预期的载荷，增加了失效的风险。

ＤＯＩ:１０.１９３９２/ｊ.ｃｎｋｉ.１６７１￣７３４１.２０１９３４１２５热压罐成型复合材料成型工艺的常见缺陷及对策胡大豹中航飞机股份有限公司㊀陕西西安㊀７１００８９摘㊀要:随着先进复合材料在飞机上的大量应用ꎬ复合材料低成本成为目前面临的重要课题ꎬ飞机复合材料构件种类繁多ꎬ工艺控制难度大ꎬ缺陷会严重影响符合材料构件表面质量ꎬ本文对热压罐成型符合财力结构制造缺陷的形成机制进行分析ꎬ包括等厚板孔隙缺陷ꎬ整体成型中的分层扩展ꎬ建立复合材料热压罐工艺制造缺陷分析系统ꎬ为航空复合材料主承力结构制造缺陷控制ꎬ促进工程应用奠定技术基础ꎮ关键词:热压罐ꎻ复合材料ꎻ成型工艺ꎻ缺陷㊀㊀热压罐成型方法具有许多其他工艺不具备的优点ꎬ可制造形状复杂的制件ꎬ制品质量问题ꎬ成型工艺灵活ꎬ适于生产大面积整体成型构件ꎬ纤维含量高ꎬ孔隙率低ꎮ热压罐成型工艺具有设备投资高ꎬ成型周期长的特点ꎬ热压罐成型复合材料构件主要缺陷包括外形尺寸与内部治理等ꎬ内部质量包括分层ꎬ夹杂等ꎮ造成缺陷的原因种类繁多ꎬ包括制造中的人机料法环各环节的相关工序ꎮ本文分析非等厚板材常见缺陷产生原因ꎬ分析内容对复合材料零件质量控制具有一定的借鉴作用ꎮ一㊁热压罐成型工艺特点热压罐成型工艺主要是将复合材料毛坯或交接结构用真空密封在热压罐中ꎬ用罐体内部均匀温度场对成型中的零件施加温度压力ꎬ使其成为所需要的形状与质量状态的成型工艺方法ꎮ其成型工艺特点主要是罐内压力均匀ꎬ真空带内的零件在均匀压力下成型ꎮ适用范围广ꎬ成型工艺稳定ꎬ热压罐温度条件几乎满足所有聚合物基复合材料的成型工艺要求ꎮ可保证成型的及零件质量问题ꎬ热压罐成型工艺制造的层合板孔隙率较低ꎬ相对其他成型工艺成型层板力学性能稳定ꎮ热压罐工艺存在一些不足ꎬ投资建造大型热压罐的费用很高ꎬ需专人操作ꎬ成型过程中耗费大量能源ꎬ形状复杂的结构不适用热压罐成型工艺ꎬ可根据具体情况选择ＲＴＭ低成本成型工艺ꎮ二㊁内部质量(一)非等厚层板缺陷分析复合材料零件的内部质量主要通过无损检测方法判定ꎬ零件的材料类型ꎬ外形尺寸不同ꎬ产生的缺陷不同ꎮ非等厚板是基本的复合材料结构形式ꎬ广泛应用于航空航天等翼面及壳体结构ꎬ非等厚板材的树脂流动包括沿垂直于层板方向流进吸胶层ꎬ与在层板内沿平行纤维方向流出两种形式ꎮ面内尺寸大于厚度尺寸时ꎬ可认为树脂只沿厚度方向流动ꎮ压力传递与温度分布较均匀ꎬ出现缺陷比例较低ꎮ在厚度梯度区树脂可沿厚度方向流动ꎬ存在渗流机制与剪切流机制之间的耦合作用ꎮ树脂有由平板向梯度区流动的趋势ꎮ非等厚层板外压作用下梯度区纤维可能发生滑移ꎬ层板在过渡区出现富脂等缺陷ꎮ由于复合材料的各向异性ꎬ引起膨胀系数与热应变的各向异性ꎮ在铺层长短搭接处出现分层等缺陷[１]ꎮ非等厚层板受力及树脂流动示意图(二)曲率构件缺陷分析工程制造中ꎬ对非等厚层板在铺叠时采取多次抽真空压实ꎬ可通过预吸胶工艺吸走多余的树脂ꎮ梯度宽度减小会增加缺陷的比例ꎬ铺层变化应避免突变ꎬ阶梯宽度应大于２ＭＭꎬ尽量降低产生缺陷的比例ꎮ曲率构件包括Ｌ型与Ｕ型等曲率半径变化较大的构建ꎬ由于其本身的曲面结构ꎬ其成型过程比平板复杂ꎮ弧形构件预浸体系受外界压力后ꎬ内部形成应力状态ꎮ剪切应力大致拐角区域在密实中纤维发生剪切变形ꎮ造成纤维变形[２]ꎮ拐角区是缺陷密集区ꎬ阴模成型时ꎬ铺叠过程中纤维易架桥ꎬ拐角易产生富树脂ꎬ阳模成型时ꎬ拐角厚度偏薄ꎬ易造成分层等缺陷ꎮ影响拐角区缺陷的主要因素包括材料及铺层设计ꎬ受模具圆角半径等影响ꎬ圆角半径设计过小可能在拐角区发生纤维拉断等制造缺陷ꎬ设计复合材料结构时ꎬ拐角处尽量给出较大半径ꎬ复合材料层压零件最小圆角半径按经验公式ｒｍｉｎ＝１＋０.１ｎ计算ꎮＮ为拐角处层数ꎬ用阳模铺贴ｒȡｔꎬ用阴模铺贴Ｒȡ２ｔꎬＲ为圆角半径ꎮｔ为平板区域的厚度ꎮ三㊁外形尺寸影响零件外形尺寸的因素主要由固化变形导致的尺寸变化ꎬ从变形产生机理可分为热应力ꎬ温度梯度与树脂固化度等ꎮ复合材料铺层在不同主轴方向具有不同的热膨胀系数ꎬ温度改变引起热膨胀与铺层方式关系密切ꎮ曲率零件即使采用对称铺层ꎬ成型过程中材料因温度变化效应在应变在各方向并非一致ꎮ导致复合材料结构件的回弹固化变形ꎮ对称蒲城弯曲零件受温差δｔ作用ꎬ零件拐角变为θ＋δθꎮ热固性树脂在聚合反应时ꎬ交联密度增加伴随体积减小ꎬ固化收缩过程中横向收缩应变大于轴向ꎮ固化早期反应树脂处于粘流态ꎬ但不产生残余应力ꎮ热固性树脂的化学反应速度与所处温度有关ꎬ如零件部位温度在固话中保持均匀分布ꎬ各部位温度在固话中无法保持均匀分布ꎬ基体树脂的反应造成树脂模量与固化收缩应变不一致ꎮ薄层板差异很小ꎮ厚层板由于其低的横向热传导系数ꎬ层板中间温度小于表面温度ꎬ化学反应热迅速增加ꎮ固化过程层板内部显著的温度与固化梯度ꎮ较快的加热速率影响模具温度场均匀性ꎬ内部产生明显的温度梯度ꎮ较慢的加热速率会造成工时的增加ꎮ四㊁结语非等厚板材梯度区的分层的主要区域ꎬ与树脂的二维流动有关ꎬ合理的铺层设计可有效解决过渡区的缺陷ꎮ模具与零件相互作用等是影响固化变形的主要因素ꎮ结构设计及生产过程控制等是减少变形的有效方法ꎮ曲率构件拐角是缺陷产生的密集区ꎬ与刮胶区受力有关ꎬ通过合理的设计模具ꎬ可大大改善产品质量ꎮ参考文献:[１]史晓辉.基于热压成型工艺的热塑性复合材料在民机上的应用[Ｊ].科技视界ꎬ２０１９(０９):４￣６＋２２.[２]董广雨ꎬ丁玉梅ꎬ杨卫民ꎬ谢鹏程.连续碳纤维复合材料热压成型工艺条件优化研究[Ｊ].化工新型材料ꎬ２０１８ꎬ４６(０８):７１￣７４.９３１㊀科技风２０１９年１２月机械化工。

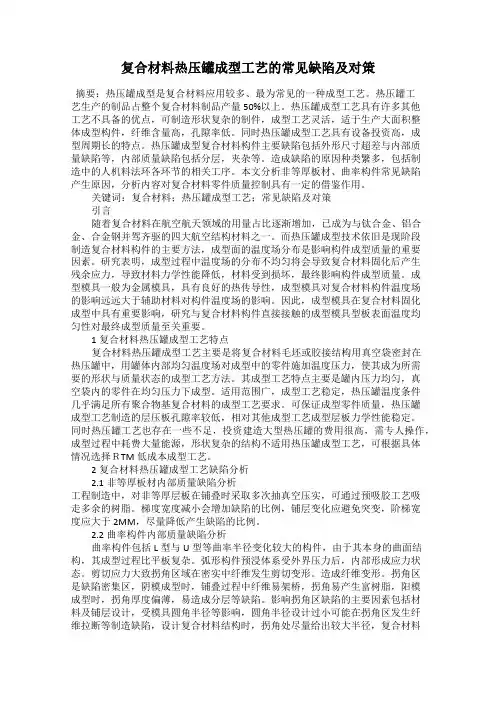

复合材料热压罐成型工艺的常见缺陷及对策摘要：热压罐成型是复合材料应用较多、最为常见的一种成型工艺。

热压罐工艺生产的制品占整个复合材料制品产量50%以上。

热压罐成型工艺具有许多其他工艺不具备的优点，可制造形状复杂的制件，成型工艺灵活，适于生产大面积整体成型构件，纤维含量高，孔隙率低。

同时热压罐成型工艺具有设备投资高，成型周期长的特点。

热压罐成型复合材料构件主要缺陷包括外形尺寸超差与内部质量缺陷等，内部质量缺陷包括分层，夹杂等。

造成缺陷的原因种类繁多，包括制造中的人机料法环各环节的相关工序。

本文分析非等厚板材、曲率构件常见缺陷产生原因，分析内容对复合材料零件质量控制具有一定的借鉴作用。

关键词：复合材料；热压罐成型工艺；常见缺陷及对策引言随着复合材料在航空航天领域的用量占比逐渐增加，已成为与钛合金、铝合金、合金钢并驾齐驱的四大航空结构材料之一。

而热压罐成型技术依旧是现阶段制造复合材料构件的主要方法，成型面的温度场分布是影响构件成型质量的重要因素。

研究表明，成型过程中温度场的分布不均匀将会导致复合材料固化后产生残余应力，导致材料力学性能降低，材料受到损坏，最终影响构件成型质量。

成型模具一般为金属模具，具有良好的热传导性，成型模具对复合材料构件温度场的影响远远大于辅助材料对构件温度场的影响。

因此，成型模具在复合材料固化成型中具有重要影响，研究与复合材料构件直接接触的成型模具型板表面温度均匀性对最终成型质量至关重要。

1复合材料热压罐成型工艺特点复合材料热压罐成型工艺主要是将复合材料毛坯或胶接结构用真空袋密封在热压罐中，用罐体内部均匀温度场对成型中的零件施加温度压力，使其成为所需要的形状与质量状态的成型工艺方法。

其成型工艺特点主要是罐内压力均匀，真空袋内的零件在均匀压力下成型。

适用范围广，成型工艺稳定，热压罐温度条件几乎满足所有聚合物基复合材料的成型工艺要求。

可保证成型零件质量，热压罐成型工艺制造的层压板孔隙率较低，相对其他成型工艺成型层板力学性能稳定。

复合材料产生变形的原因及解决方法摘要：复合材料在固化成型阶段经历了复杂的温度和压力历程，发生树脂基体交联反应、树脂基体固化收缩以及树脂流动等一系列复杂的物理一化学过程。

此外，增强纤维和基体的热胀系数不同，固化工艺参数不同，以及构件一模具相互作用，使得在固化成型阶段复合材料结构内部极易产生残余应力，最终导致复合材料结构出模后产生变形。

复合材料固化变形问题对加工成本控制和质量稳定性产生严重的负面影响，限制了其在工程中的广泛应用。

复合材料构件在热压罐成型过程中产生的变形是影响其成型精度的主要原因。

笔者在大量实验和数值研究的现有的基础上，对复合材料固化变形的成因以及影响因素获得了更加深入的理解。

并提出了预测方法，取得了一定应用成果，为合理实施固化变形补偿、提高复合材料加工精度、降低加工成本提供了重要的理论依据。

关键词：复合材料；固化；变形方法复合材料结构在经历高温固化成型及冷却过程后，由于材料的热胀冷缩效应，基体树脂的化学反应收缩效应，以及复合材料与成型所用模具材料在热膨胀系数上的显著差异，其在室温下的自由形状与预期的理想形状之间会产生一定程度的不一致，通常将这种不一致状态称为构件的固化变形。

为克服这方面的问题，传统的方法是在经验和工艺试验的基础上对构件的固化工艺规范和零件固化所用模具的型面进行反复的调整和补偿性修正加工，以控制变形程度或抵消变形的影响作用。

这种处理方法可以解决固化变形引起的问题．但显而易见，它以大量工时和材料耗费为代价。

因此，存在对方法加以改进的必要性。

变形问题的低成本解决途径的关键在于建立一套完整的变形分析和预测方法。

一、复合材料结构的概念飞行器结构绝大多数为薄壁结构，其最基础的结构要素通常称为元件。

金属结构典型的元件为板(如蒙皮、翼墙、梁肋的腹板等)和杆(如长桁、翼梁的缘条等)。

元件按其最佳受力特性通过金属紧固件进行连接组合，形成结构。

在复合材料用于飞行器结构的早期，复合材料结构元件概念因循金属结构。

热压罐成型复合材料成型工艺的常见缺陷及对策热压罐成型复合材料成型是一种常见的制造工艺，它可以生产出具有优良性能的复合材料制品，被广泛应用于航空航天、汽车、船舶、建筑等领域。

由于材料的特殊性和成型工艺的复杂性，常常会出现各种缺陷，影响产品的质量和性能。

本文将就热压罐成型复合材料成型工艺常见的缺陷及对策进行详细的介绍。

一、常见的缺陷1. 毛细孔毛细孔是指在复合材料制品内部出现的微小气孔。

造成毛细孔的原因有很多，比如树脂固化不完全、吸湿、气泡等，常常出现在厚度较大的复合材料制品中。

2. 气泡气泡是指在复合材料制品内部或表面出现的气体囊泡。

气泡的出现会导致产品密度不均匀，降低其抗压强度和韧性。

3. 残余应力残余应力是指在成型过程中产生，但又没有完全消除的应力。

残余应力会导致产品在使用过程中产生变形或开裂现象。

4. 凹坑和凸起凹坑是指在产品表面出现的凹陷，凸起则是指在产品表面出现的凸起。

这些缺陷会影响产品的外观质量。

5. 产品几何尺寸不合格由于成型过程中操作不当或模具设计不合理等原因，产品的几何尺寸可能出现偏差，不符合设计要求。

二、对策要避免毛细孔的出现，首先要保证树脂的固化充分，可以加长固化时间或提高固化温度。

其次要保持材料的干燥状态，避免吸湿现象的发生。

在成型过程中需要注意排气，尽量避免气泡的出现。

对于气泡的对策，可以采用真空吸气技术，在成型过程中对材料进行真空处理，尽量排除内部空气，减少气泡的生成。

还可以在树脂中添加消泡剂，提高材料的抗气泡能力。

残余应力的消除是一个比较复杂的问题，可以通过优化成型工艺、合理设计模具结构等措施来减少残余应力的产生。

在产品成型后，可以通过热处理或添加应力消除功能层来消除残余应力。

对于凹坑和凸起，可以通过优化模具结构、调整成型参数等措施来改善产品表面质量。

选用适当的脱模剂和表面处理工艺也能减少这些表面缺陷的发生。

产品几何尺寸不合格的原因有很多，可能是成型模具设计不合理，也可能是操作过程中出现失误。

热压罐成型复合材料成型工艺的常见缺陷及对策1. 引言1.1 热压罐成型复合材料的重要性热压罐是制备复合材料的重要工艺设备之一，其在航空航天、汽车、船舶、建筑等行业中具有重要的应用价值。

热压罐成型复合材料具有优异的性能，包括高强度、轻质、耐腐蚀等特点，能够满足各种复杂工程的要求。

在航空航天领域，热压罐成型的复合材料被广泛应用于飞机机身、飞翼、推进器等部件，能够减轻飞机重量、提高飞行性能，促进飞机的节能减排。

在汽车制造领域，热压罐成型复合材料可以用于车身结构、内饰件等部件，提高汽车的安全性、舒适性和节能性能。

热压罐成型复合材料在各行业中都具有重要的应用意义，能够推动产业的发展，并为人们的生活带来更多便利和安全。

1.2 常见的成型工艺在热压罐成型复合材料的生产过程中，经常采用的成型工艺包括预浸法、手工层叠法、自动穿透法等。

预浸法是一种将预先浸渍过树脂的纤维材料层叠放置在模具中，并经过热压成型的工艺。

这种方法能够有效地保证成型件的强度和表面质量。

手工层叠法则是工人手工层叠纤维和树脂，虽然成本相对较低，但可能产生不均匀的成型厚度和质量问题。

自动穿透法是通过机械设备将纤维和树脂压制在一起，可以提高生产效率和一致性，但设备成本较高。

在选择成型工艺时，需要考虑生产效率、成型质量和生产成本等因素。

合理的成型工艺可以保证复合材料成型件的质量和性能，提高生产效率和降低成本。

研究和优化成型工艺是提高热压罐成型复合材料质量的关键。

在这个过程中，我们需要关注常见的成型工艺缺陷及对策，以进一步提高生产效率和产品质量。

2. 正文2.1 成型工艺中常见的缺陷及原因1. 气泡：成型过程中，材料中的气体未能完全排除，导致在成型件内部形成气泡。

造成气泡的原因可能是材料使用不当、工艺参数设置不当或是设备故障等。

2. 凹坑：在成型过程中，材料未能完全填充模具空腔，导致成型件表面产生凹陷或凹坑。

凹坑的原因可能是模具设计不合理、压力控制不到位或是材料流动性差等。

热压罐成型复合材料成型工艺的常见缺陷及对策【摘要】热压罐成型是一种重要的复合材料成型工艺，但常常存在一些常见缺陷，如气泡和孔洞的产生、层间剥离、成型件表面质量不佳以及尺寸精度不达标。

针对这些问题，可以通过优化工艺参数、改进模具设计、采用适当的表面处理方法以及加强设备维护等对策来解决。

通过对常见缺陷的分析及对策的制定，可以有效提高热压罐成型复合材料成型工艺的质量和效率。

对热压罐成型复合材料成型工艺的常见缺陷及对策的研究有着重要的意义，可以帮助生产厂家更好地应对各种挑战，提高产品的质量和竞争力。

【关键词】热压罐、复合材料、成型工艺、常见缺陷、气泡、孔洞、层间剥离、表面质量、尺寸精度、优化工艺参数、模具设计、表面处理、设备维护、质量、效率。

1. 引言1.1 热压罐成型复合材料成型工艺的重要性热压罐成型复合材料成型工艺是一种重要的制造工艺，广泛应用于航空航天、汽车、船舶等行业。

该工艺可以制备轻质、高强度、耐腐蚀的复合材料制品，具有优异的性能和广泛的应用前景。

热压罐成型复合材料成型工艺在航空航天领域中的应用尤为突出，航空器结构件、航天器密闭结构件等都可以通过热压罐成型工艺来制造。

这些复合材料制品具有重量轻、强度高、抗冲击性好、耐腐蚀等优点，可以有效提高航空器和航天器的性能。

热压罐成型复合材料成型工艺在现代制造业中具有重要的地位和作用。

通过研究和优化该工艺，可以进一步提高复合材料制品的质量和效率，满足不同领域的需求，促进工业的发展和进步。

1.2 存在的常见缺陷常见缺陷是指在热压罐成型复合材料成型过程中常见的问题或不完美现象，影响着成型件的质量和性能。

气泡和孔洞的产生是一个常见的缺陷，可能会导致成型件强度不足或外观质量不佳。

层间剥离也是一个常见问题，会影响成型件的整体结构完整性。

成型件表面质量不佳和尺寸精度不达标也是常见的缺陷现象，会直接影响成型件的外观和整体性能。

了解并解决这些常见缺陷是提高热压罐成型复合材料成型工艺质量的关键。

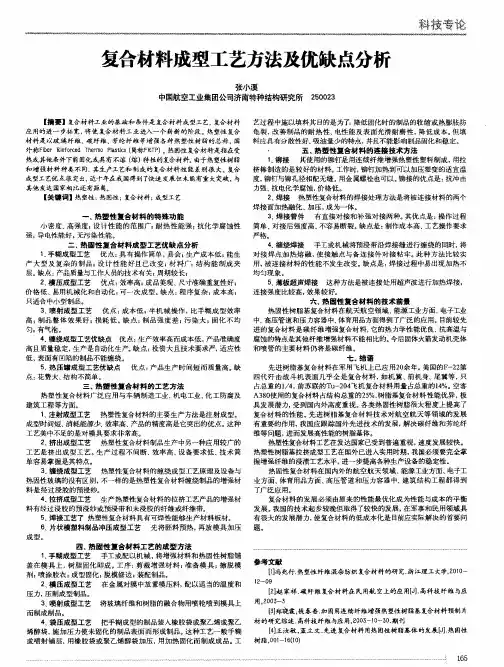

热压罐成型复合材料成型工艺的常见缺陷及对策摘要：复合材料工业的基础和条件是复合材料成型工艺，复合材料应用的进一步拓宽，将使复合材料工业进入一个崭新的阶段。

热塑性复合材料是以玻璃纤维、碳纤维、芳纶纤维等增强各种热塑性树脂的总称，国外称Fiber Rinforced Thermo Plastics（简称FRTP）。

热固性复合材料是指在受热或其他条件下能固化或具有不溶（熔）特性的复合材料。

由于热塑性树脂和增强材料种类不同，其生产工艺和制成的复合材料性能差别很大。

复合成型工艺优点很突出，近十年在我国得到了快速发展但未能有重大突破，与其他发达国家相比还有距离。

关键词：复合材料；成型工艺；缺陷热压罐成型方法具有许多其他工艺不具备的优点，可制造形状复杂的制件，制品质量问题，成型工艺灵活，适于生产大面积整体成型构件，纤维含量高，孔隙率低。

热压罐成型工艺具有设备投资高，成型周期长的特点，热压罐成型复合材料构件主要缺陷包括外形尺寸与内部治理等，内部质量包括分层，夹杂等。

造成缺陷的原因种类繁多，包括制造中的人机料法环各环节的相关工序。

热压罐工艺是目前复合材料构件最主要的成型方法, 复合材料构件复杂的结构形式往往导致其在热压成型过程中热传导、压力传递及其引起的树脂流动、纤维密实与变形、固化反应等物理化学作用机制更加复杂, 易产生多种缺陷, 工艺控制难度加大。

一、热压罐成型工艺1、热压罐成型工艺过程。

热压罐(HotAirAutoclave 或简写 Autoclave)是一种针对聚合物基复合材料成型工艺特点的工艺设备，使用这种设备进行成型工艺的方法叫热压罐法。

热压罐成型法是制造连续纤维增强热固性复合材料制件的主要方法，目前广泛应用于先进复合材料结构、蜂窝夹层结构及金属或复合材料胶接结构的成型中。

热压罐成型法也有一定的局限性，结构很复杂的构件，用该方法成型有一定困难。

同时此法对模具的设计技术要求很高，模具必须有良好的导热性、热态刚性和气密性。

热压罐成型复合材料成型工艺的常见缺陷及对策【摘要】热压罐成型复合材料成型工艺在现代工业生产中具有重要性，但在实际生产过程中常常出现各种缺陷。

本文通过研究背景引入了热压罐成型复合材料成型工艺的重要性，并探讨了常见缺陷包括气泡、浸透不良、层间剥离和成型不良等。

针对这些缺陷，我们提出了一系列对策，如优化制造工艺、增加浸透时间和改进成型模具等。

我们展望了热压罐成型复合材料成型工艺的未来发展，并对整个文章进行了总结。

通过本文的研究和分析，希望能够为相关领域的从业者提供参考和借鉴，促进热压罐成型复合材料成型工艺的进步与发展。

【关键词】关键词：热压罐成型、复合材料、成型工艺、常见缺陷、气泡、浸透不良、层间剥离、成型不良、对策、未来发展、总结1. 引言1.1 热压罐成型复合材料成型工艺的重要性热压罐成型复合材料成型工艺在现代工业生产中扮演着重要的角色。

复合材料是一种由两种或两种以上的不同性质的原材料组成的新材料，具有轻质、高强度、耐腐蚀等优点。

而热压罐成型工艺是一种常用的成型方法，通过高温和高压的作用，将复合材料原料进行热压成型，从而得到需求形状的制品。

这种工艺在航空航天、汽车、船舶、建筑等领域都有广泛的应用。

热压罐成型复合材料成型工艺不仅可以实现对复合材料的成型加工，还可以提高产品的质量和性能。

深入研究热压罐成型复合材料成型工艺的关键技术和常见缺陷，对于提高产品的质量和效率具有重要意义。

通过不断改进和优化热压罐成型复合材料成型工艺，可以更好地满足市场需求，推动相关产业的发展和进步。

1.2 研究背景热压罐成型是一种常见的复合材料成型工艺，通过高温和高压的条件下使树脂基复合材料固化，经过成型后可以获得具有优异特性的复合材料制品。

在工业生产中，热压罐成型工艺被广泛应用于航空航天、汽车、船舶、建筑等领域。

热压罐成型过程中常常会出现各种缺陷，影响制品的质量和性能。

这些缺陷包括气泡、浸透不良、层间剥离和成型不良等。

为了解决这些问题，需要对热压罐成型复合材料成型工艺进行深入研究，找出缺陷产生的原因并提出有效的对策措施。

热压罐复合材料工程制造主要缺陷研究Main Defects of Composite Structures by Engineering Manufactur e of Autoclave Pr ocess中航工业复合材料技术中心程文礼邱启艳曹霞荀国立陈静中国人民解放军驻沈阳飞机工业（集团）有限公司军事代表室张磊[ 摘要 ] 热压罐复合材料构件的缺陷主要包括内部质量和外形尺寸。

以非等厚层板和曲率构件为例，分析了常见的孔隙和分层缺陷产生原因；同时，阐述了外形尺寸的主要影响因素固化变形产生机理，包括热应力，固化收缩应力，温度梯度与树脂固化度，压力分布和树脂流动，模具与零件的相互作用。

寸，其中内部质量包括分层、孔隙、贫胶、夹杂等，外形尺寸包括固化变形、厚度超差等，而造成这些缺陷的原因种类繁多、形式复杂，包括制造过程中的人、机、料、法、环各个环节的相关工序。

本文分析了非等厚层板及曲率构件的常见内部缺陷产生原因，同时介绍了影响零件固化变形各因素的机理，分析内容对复合材料零件质量控制具有一定的借鉴作用。

关键词：复合材料热压罐成型层板固化变形缺陷非等厚[ABS TRACT] The types of defects of composite co m p o nents form ed by auto cl av e process are int ernal qu al- ity and external dimensions. The forming mechanis ms of d elami n ati on a nd vo i d a s t h e m ai n i n te rn al d e f ect t yp e s in fab ri catio n are an aly zed by taki ng t h e v ari abl e t hi ck- ness laminates and curvature component as example. The c ur e-i ndu ce d d e for m ati on a s t h e mai n f act or wh ic h e ff ect outlin e di mensio ns are d es crib ed, in clu ding th erm al stress, cu rin g shrink age stress, temp er at ure gradi ent an d degree of cure, pressure distribution, resin flo w and tool–part inter- action.Key w ords: Compos ites A u to clav e p r ocess De-fect V a riab le thickness la m in ate Cur e-ind u ced de- fo rma tion 1 内部质量目前，复合材料零件的内部质量主要通过无损检测方法来判定，常见的缺陷包括孔隙、分层和夹杂等。

BUSBAR热压工艺制品常见缺陷分析杨小军一、BUSBAR层压成型工艺学层压成型，称层合成型，属层制成型工艺中的一种成型方法。

它是将浸有或涂有树脂的相同或不同片状底材，以叠层方式，在加热加压的条件下，制备成两层或多次质地坚实、强度高的板状，管状或棒状或者其他形状较为简单的复合材料制品的成型加工工艺。

层压成型工艺主要用于生产平面尺寸大，厚度大的塑料板材、复铜板材或结构形状简单的制品。

而之类制品用其他成型方法无法加工，这样使得层压成型技术成为一种独立的工艺技术。

BUSBAR的制作工艺，就是层压成型工艺的典型应用。

从层压成型工艺学的角度讲，BUSBAR层压成型可将多次附胶材料或复合材料片和金属板状材料放入压机中，通过加热加压，压制成层状固定线路的复合材料线路制品，这种制品质量好，性能稳定，其不足之处是间歇式生产，生产效率低。

其基本工艺过程分为叠料、进料、热压和出料等过程。

其中，热压又分为预热，升温、保温，恒温和冷却等五个阶段。

尽管此工艺比较简单，但对其制品的质量控制却是一个较为复杂的问题。

因而对其工艺操作规程要求十分严格。

二、BUSBAR层压成型工艺过程BUSBAR层合板材的压制工艺虽然简单方便，但制品质量的控制却很复杂，必须严格遵守工艺操作规程，否则常会出现裂缝、厚薄不均匀、板材变形等问题。

对聚酯薄膜材料中所用的树脂及其硬化程度应进行严格控制。

要控制BUSBAR的厚度就要控制聚酯薄膜及其胶量均匀。

BUSBAR的变形问题，主要是热压时各部分温度不均匀造成的。

这常与加热速度与加热板的结构有关。

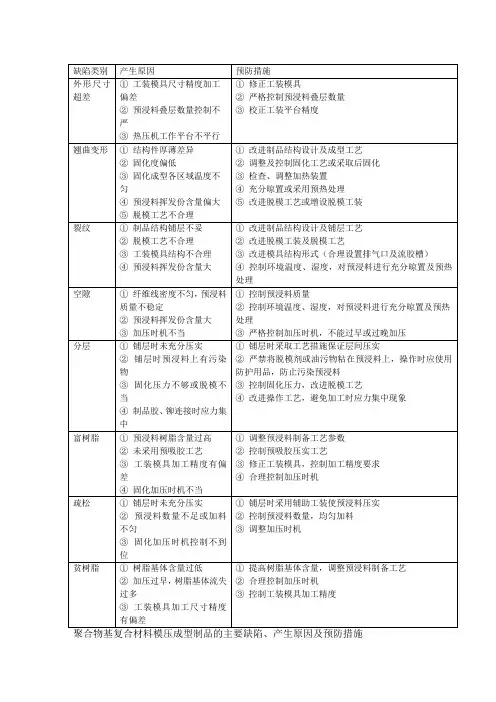

三、BUSBAR层压成型工艺过程中的缺陷分析BUSBAR层合板材的压制工艺虽然简单方便，但制品质量的控制却很复杂，现将层压工艺过程中的缺陷分析以表格形式给出。

下面是BUSBAR热压成型工艺过程中的缺陷，而不是对整个BUSBAR产品生产过程中的缺陷分析。

四、BUSBAR层压成型工艺过程的注意事项1、在层压过程中，对首模要进行区分对待，一般首模预热加时三分钟；2、在聚酯薄膜上的背胶一般控制在14±2g/m2，便于修整。
