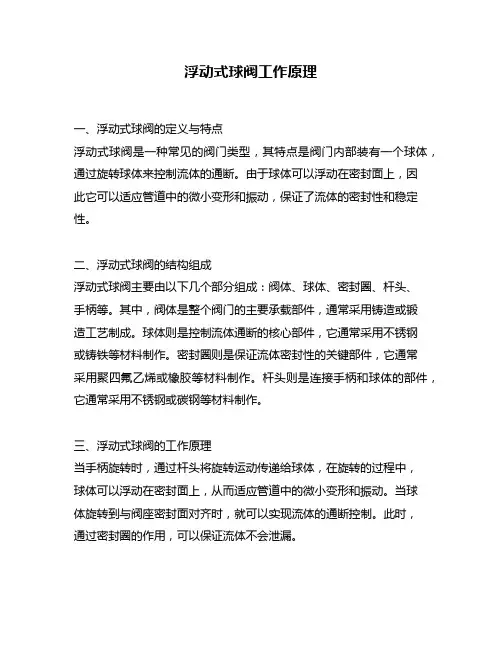

浮动式球阀工作原理一、浮动式球阀的定义与特点浮动式球阀是一种常见的阀门类型，其特点是阀门内部装有一个球体，通过旋转球体来控制流体的通断。
由于球体可以浮动在密封面上，因此它可以适应管道中的微小变形和振动，保证了流体的密封性和稳定性。
二、浮动式球阀的结构组成浮动式球阀主要由以下几个部分组成：阀体、球体、密封圈、杆头、手柄等。
其中，阀体是整个阀门的主要承载部件，通常采用铸造或锻造工艺制成。
球体则是控制流体通断的核心部件，它通常采用不锈钢或铸铁等材料制作。
密封圈则是保证流体密封性的关键部件，它通常采用聚四氟乙烯或橡胶等材料制作。
杆头则是连接手柄和球体的部件，它通常采用不锈钢或碳钢等材料制作。
三、浮动式球阀的工作原理当手柄旋转时，通过杆头将旋转运动传递给球体，在旋转的过程中，球体可以浮动在密封面上，从而适应管道中的微小变形和振动。
当球体旋转到与阀座密封面对齐时，就可以实现流体的通断控制。
此时，通过密封圈的作用，可以保证流体不会泄漏。
四、浮动式球阀的优点和应用范围浮动式球阀具有以下几个优点：1. 具有良好的密封性能，能够适应管道中的微小变形和振动。
2. 操作简单方便，轻松控制流体通断。
3. 耐腐蚀、耐高温、耐低温等特性较为突出。
4. 适用于各种介质（如水、油、气等）的管道系统。
因此，浮动式球阀广泛应用于石化、化工、冶金、电力等行业领域。
在石油化工生产过程中，浮动式球阀被广泛应用于输送高温高压介质（如石油、天然气等）的管道系统中。
在电力行业中，则常常使用浮动式球阀来控制水循环系统和蒸汽循环系统中的流体。
浮动式球阀1. 简介浮动式球阀（Floating ball valve）也称为漂浮球阀，是球阀的一种改良型。
相比于普通的球阀，在使用过程中可以减小因管道变形或安装不标准造成的管道和阀门连接处的应力，减少泄漏的可能性。
浮动式球阀具有结构简单、操作方便、密封可靠和适用范围广等特点，被广泛应用于石油、化工、天然气、冶金、轻工、医药、食品、市政等行业。
2. 结构特点浮动式球阀的主要结构特点如下：1.阀体依照球阀结构分为两个半身，球阀内腔为球体和阀座组成；2.阀杆采用贯通式结构，与球体一起随着介质的压力上升，滑动至顶部；3.球体和阀座间采用金属密封座或软密封座作为密封副结构；4.阀杆末端采用反向滑动止动装置保证阀杆不脱出；5.阀杆头精加工，配下管钮，阀杆与手柄组成一个整体，开启方便，顺畅简单；6.设计精，制造严，用户使用放心，本产品能满足用户不同需求。
3. 使用方法使用浮动式球阀时，需要注意以下几点：1.在安装过程中，应该确保阀门与管道的对齐性，不得强行安装；2.在安装过程中，需要加强阀门支架的刚性，以防止支座的变形对于阀门的使用造成负面影响；3.在启动前应检查密封件的完整性，防止因密封不严造成泄漏；4.在使用过程中，需要防止使用过程中发生碰撞或穿透，保障阀门的完整性；5.在长期使用过程中，需要定期检查阀门的密封性和操作性，并及时进行维修保养。
4. 适用范围由于浮动式球阀具有结构简单、操作方便、密封可靠和适用范围广等特点，被广泛应用于以下行业：1.石油行业：用于作为油气管道和储罐的截止阀及调节阀；2.化工行业：用于高压、高温、有腐蚀性和有毒性的化学介质的管道；3.天然气行业：用于作为天然气加气站的安全阀门、燃气管道的截止阀及调节阀；4.污水处理行业：用于作为排水管道或处理厂进出口处的截止阀；5.食品行业：用于作为食品加工流水线的控制阀。
5. 总结浮动式球阀作为一种改良型的球阀，具有其它球阀所不具备的特点，广泛应用于各个行业。
浮动球阀使用说明书一、概述浮动球阀是一种常用于管道系统中的阀门，其特点是具有流体控制性能优良，并且操作简便可靠。
本文档将为您提供对浮动球阀的详细了解和正确使用的指导。
二、浮动球阀的组成和工作原理1.构造组成：浮动球阀主要由阀体、阀盖、阀球、阀杆、密封圈等部件组成。
2.工作原理：当阀门处于关闭状态时，阀球被压力推向阀座以达到密封效果。
当需要开启阀门时，旋转阀杆使阀球离开阀座，从而形成通路，流体得以通过。
三、浮动球阀的主要特点1.流体控制性能好：浮动球阀采用浮动式的设计，阀球可以自由浮动，使得流体通过阀门时的阻力很小，且封闭效果好。
2.使用范围广：浮动球阀适用于液体、气体等流体介质的控制，广泛应用于石油化工、冶金、电力、轻纺、造纸等工业领域。
3.操作灵活简便：浮动球阀采用旋转操作方式，操作简单方便，不需要大力气即可完成开关动作。
4.可靠性高：浮动球阀的密封性能好，耐腐蚀性能强，寿命长，使用可靠。
四、浮动球阀的安装和使用注意事项1.安装要点：（1）确保管道系统的清洁，避免杂物以及异物进入阀门内部。
（2）安装前应检查阀门的各个部位是否完好，阀杆是否与阀球灵活连接。
（3）根据管道系统的要求，选择合适的规格和型号的浮动球阀。
2.使用要点：（1）在使用前，应检查阀门的密封性能，确保阀球与阀座之间的接触紧密。
（2）在使用过程中，避免过大的压力冲击和温度变化，以免影响阀门的正常工作。
（3）定期对浮动球阀进行维护保养，包括清洁、润滑、紧固等。
五、浮动球阀故障处理1.漏气或漏液：（1）检查阀球与阀座之间是否存在磨损，必要时更换阀球或阀座。
（2）检查密封圈是否破损，如有必要，进行更换。
2.开关不灵活：（1）检查阀杆与阀球之间的连接，如有松动应进行紧固。
（2）检查阀杆是否存在异物，清理阀杆上的污物。
六、浮动球阀的保养和维护1.定期清洁：使用过程中，阀门内部可能会沉积污物，定期清洁可以保证阀门的正常运行。
2.润滑：定期给阀门的各个活动部位添加适量的润滑油，使得阀门操作更加灵活顺畅。
球阀结构形式代号二、不同的结构形式。
1. 浮动球式球阀。
这种球阀啊，它的球是浮动的呢。
就像一个调皮的小球在里面自由活动，不过它可不会乱跑哦。
当阀门开启或者关闭的时候，这个小球就根据流体的压力和操作的力量来调整自己的位置。
这种结构形式的球阀呢，它比较简单，而且造价相对来说也比较低。
对于一些对密封性要求不是超级高，压力也不是特别大的管道系统，那可是相当实用的呢。
就像是一个小助手，默默地在那里工作，虽然不是最豪华的那种，但绝对能把活儿干好。
2. 固定球式球阀。
固定球式球阀就不一样啦。
它的球是固定在那里的，就像一个坚定的小卫士，稳稳地站在自己的岗位上。
这种球阀的优点可多啦。
它能够承受比较高的压力，而且密封性也非常好。
你想啊，在一些重要的管道系统里，比如石油输送管道或者是化工管道，那里的压力大得很，对密封性要求也是极高的。
这时候固定球式球阀就像超级英雄一样登场啦，保证管道系统安全又高效地运行。
3. 弹性球式球阀。
弹性球式球阀呢，有它自己独特的地方。
它的球是有弹性的哦，就像一个有弹性的小团子。
这种弹性让它在密封的时候能够更好地适应管道的情况。
如果管道有一点点的不平整或者变形，弹性球式球阀就能够靠着自己的弹性来保证密封效果。
这就像是一个非常体贴的小伙伴，能够根据周围的环境来调整自己，以达到最好的状态。
三、代号的意义。
这些结构形式都有各自对应的代号。
这些代号可不是随随便便定下来的哦。
它们是按照一定的标准来确定的。
比如说，某个代号可能就代表着这个球阀是浮动球式的，而且还能通过代号知道它的一些其他特性，像球体的材质啦，阀门的尺寸范围啦等等。
这就像是一个密码一样，懂行的人一看这个代号，就能把这个球阀的很多信息都了解得差不多了。
这对工程师们来说可太重要啦。
他们在设计管道系统的时候，看到这个代号，就能够快速地判断这个球阀是否适合这个系统，就像我们在挑衣服的时候，一眼就能看出这件衣服适不适合自己一样。
四、在实际中的应用。
Q41F球阀使用说明书高能阀门集团有限公司Q41F1、概述浮动式球阀是新一代高性能球阀，适用于长输管线和一般工业管线，其安全、耐恶劣环境性等在设计时均已进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。
它可安装在石油、化工、食品、医药、冶金、矿山、水电、天然气、煤气、城建等系统；可以任意安装。
2、特点1、本阀为二块式阀体结构，每阀有两个阀座，每个方向都能密封，因而没有流向限制，是双向阀；中法兰用螺柱连接，上阀杆设有滑动轴承，减少磨擦，使操作省力、平稳。
2、管道中流体压力在球体上产生的作用力由二阀座支撑便得到平衡、球体不会移动，阀门密封靠阀座的弹性介质压力实现；阀座变形小、操作力矩轻、密封性能可靠，使用寿命长。
3、在工作中，阀门处于全开或全关时，卸掉中腔压力可直接更换阀杆填料。
4、在0°∽150°范围内启闭。
5、密封性能好，密封试验渗漏量为零；改变材质时可适用于多种介质。
3、主要性能规范4、主要零件材料5、结构简图Q41F铸钢法兰球阀--主要外型尺寸6、安装、使用与保养注意事项1、产品在出厂前都已经按（JB/T 9092）有关标准的规定进行检验合格，执行装置调试完毕。
为了保证产品的使用效果，请勿随意调整紧固件、定位装置等。
2、阀门安装前应做以下工作①要使阀体上的流向指示与管道介质流向一致；②查验管道法兰是否与阀门连接尺寸一致，安装时要均匀拧紧螺母，法兰垫片对称放置；③认真校对使用工况与本产品的工作压力、工作温度、耐腐蚀性是否相符；④检查阀门通道和启闭件是否附着污物，如果有污物应进行清理，清理时不得损伤密封面；⑤检查阀门各部件是否连接紧固；⑥该阀门双向密封，做0∽90°旋转启闭。
观察阀门的启闭位置是否与此相符，并检查有无卡阻现象。
3、该阀可以任意安装，可作切断阀用；4、手动操作时顺时针为关，逆时针为开，操作时注意观察位置指针或指示盘刻度；5、阀门在使用中遇到故障时应及时查明原因，及时排除，不得敲砸，强行启闭。
浮动球阀和固定球阀的区别及两者的特点浮动球阀和固定球阀的区别及两者的特点一、浮动球阀和固定球阀的区别1.1 、浮动球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。
1.2、浮动球阀的体积小，重量轻，结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈因此要考虑密封圈材料能否经受得住球体介质的工作载荷。
二、浮动球阀特点和性能2.1、浮动球阀特点和性能：体积小，重量轻，结构简单，球体具有自由浮动功能，能较好的保证密封；球阀是用带有圆形通孔的球体作为启闭件，在阀杆驱动下球体围绕阀杆中心作0~90度旋转，完成启闭功能；具有结构紧凑开关迅速的特点，转动90度，即可关闭阀门，切断管路介质；球体通道直径与管路直径相同，流阻小，流通能力大；阀杆为下装式，杜绝了阀杆穿出的事故发生，保证了使用安全。
固定球阀的球体是固定的，受压后不产生移动。
固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。
通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。
2.2、固定球阀的特点和性能固定球阀适用于中高压的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质，广泛应用于石油化工电力水利等行业。
固定球阀的常见驱动方式为蜗轮传动、手动、电动和气动。
大多数固定球阀都是法兰连接的，但也有焊接形式的固定球阀。
总而言之:固定球阀和浮动球阀大致区别在于：1.浮动球阀——阀芯球体借助于阀杆在两个阀座密封圈之间自由地旋转。
2.固定球阀——阀芯球体与阀杆连接在一起，并以阀杆中心旋转，带浮动球和弹性活动套筒阀座的球阀。
不锈钢球阀型号引言：不锈钢球阀是一种常用的阀门类型，广泛应用于工业领域。
由于其具有耐腐蚀、耐高温、耐高压、密封性好等优点，被广泛用于气体、液体和固体的控制和调节。
本文将为您介绍几种常见的不锈钢球阀型号，包括其特点、应用领域以及选型指南。
一、全通式不锈钢球阀1.型号：Q41F特点：全通式不锈钢球阀具有球体通道直径与管道直径一致，无阻碍流通，流阻小，流量大。
其结构简单，操作方便，流体能获得最小的阻力。
它的密封性好，不漏、不卡，适用于管道内流体的切断和调节。
应用领域：Q41F型全通式不锈钢球阀主要适用于石油、天然气、化学工业、航天航空等行业，用于对不同介质进行流量控制。
选型指南：在选择不锈钢球阀型号时，应根据介质的性质、工作压力和温度、阀门的开启和关闭方式、阀门的材质和连接方式等因素进行综合考虑。
二、浮动球式不锈钢球阀2.型号：Q41F-16P特点：浮动球式不锈钢球阀的球体可根据介质压力的变化在流体中自由浮动，从而保证了密封性能。
该型号的不锈钢球阀具有阀门细密度高、耐腐蚀性好、启闭力矩小等特点。
应用领域：Q41F-16P型浮动球式不锈钢球阀广泛应用于石油化工、冶金、电力、制药等行业，在高温、高压等恶劣环境下具有良好的使用性能。
选型指南：在选择浮动球式不锈钢球阀时，应考虑介质的特性、流量要求、压力等级、使用环境等因素。
三、固定球式不锈钢球阀3.型号：Q41F-16R特点：固定球式不锈钢球阀的球体固定在阀体中，通过轴承和密封垫圈实现密封。
该型号的不锈钢球阀结构简单，操作方便，具有良好的密封性能和切断能力。
应用领域：Q41F-16R型固定球式不锈钢球阀广泛适用于石油、化工、冶金、电力、食品等行业，在高温、高压下稳定可靠。
选型指南：在选择固定球式不锈钢球阀时，应考虑介质的特性、流量要求、压力等级、使用环境等因素。
四、V型不锈钢球阀4.型号：Q347F特点：V型不锈钢球阀的球体为V形切口，能够实现流体的精确控制。

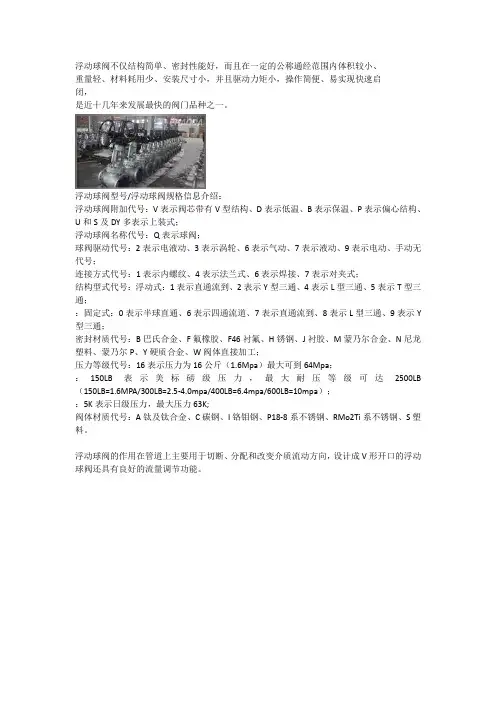

浮动球阀不仅结构简单、密封性能好，而且在一定的公称通经范围内体积较小、
重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启
闭，
是近十几年来发展最快的阀门品种之一。
浮动球阀型号/浮动球阀规格信息介绍：
浮动球阀附加代号：V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S及DY多表示上装式；
浮动球阀名称代号：Q表示球阀；
球阀驱动代号：2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号；
连接方式代号：1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式；
结构型式代号：浮动式：1表示直通流到、2表示Y型三通、4表示L型三通、5表示T型三通；
：固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y 型三通；
密封材质代号：B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M蒙乃尔合金、N尼龙塑料、蒙乃尔P、Y硬质合金、W阀体直接加工；
压力等级代号：16表示压力为16公斤（1.6Mpa）最大可到64Mpa；
：150LB表示美标磅级压力，最大耐压等级可达2500LB （150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa）；
：5K表示日级压力，最大压力63K;
阀体材质代号：A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系不锈钢、S塑料。
浮动球阀的作用在管道上主要用于切断、分配和改变介质流动方向，设计成 V 形开口的浮动球阀还具有良好的流量调节功能。
浮动球阀与固定球阀的性能比较在工业流体控制系统中，球阀因其结构紧凑、密封性能好、操作简便等优点而被广泛应用。
球阀主要分为两大类：浮动球阀和固定球阀。
这两种球阀虽然在外观上相似，但在工作原理、性能表现以及适用场合上存在显著差异。
跟随北高科阀门一起深入分析浮动球阀与固定球阀在不同工况下的性能差异，为工程师和技术人员在选择阀门时提供参考。
1. 球阀的工作原理球阀的核心部件是一个球体，球体上开有一个或多个通道，通过旋转球体来控制流体的流通。
球阀的密封性主要依赖于球体与阀座之间的接触。
2. 浮动球阀的特点2.1 工作原理浮动球阀的球体在流体压力作用下，可以产生一定的浮动。
当阀门关闭时，球体在流体压力的作用下与阀座紧密接触，实现密封。
2.2 优点- 自密封性：浮动球阀在流体压力作用下自动实现密封，适用于高压差场合。
- 结构简单：浮动球阀的结构相对简单，便于制造和维护。
2.3 缺点- 耐压性：由于球体的浮动，可能导致密封面磨损，影响阀门的耐压性能。
- 适用范围：不适用于需要精确控制流量的场合。
3. 固定球阀的特点3.1 工作原理固定球阀的球体与阀座之间通过弹簧或其他机械装置保持固定接触，即使在无流体压力的情况下也能实现密封。
3.2 优点- 耐压性：固定球阀的密封性能稳定，适用于高压和高压差场合。
- 精确控制：固定球阀可以实现更精确的流量控制，适用于需要精确调节的系统。
3.3 缺点- 结构复杂：固定球阀的结构相对复杂，制造成本较高。
- 维护要求：需要定期检查和维护弹簧或其他机械装置。
4. 性能比较4.1 密封性能- 浮动球阀：在高压差下，浮动球阀的密封性能较好，但在长期运行中，密封面可能因磨损而降低密封性能。
- 固定球阀：固定球阀的密封性能稳定，适用于长期运行和高压差场合。
4.2 流量控制- 浮动球阀：由于球体的浮动，流量控制精度相对较低。
- 固定球阀：固定球阀可以实现更精确的流量控制，适用于需要精确调节的系统。

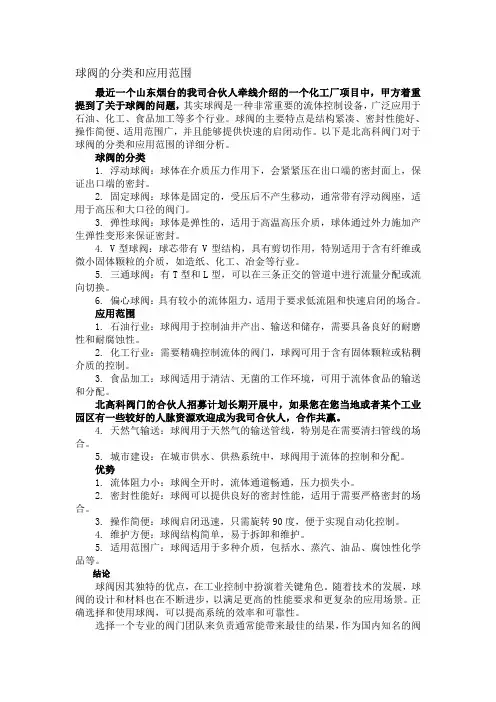

球阀的分类和应用范围最近一个山东烟台的我司合伙人牵线介绍的一个化工厂项目中，甲方着重提到了关于球阀的问题，其实球阀是一种非常重要的流体控制设备，广泛应用于石油、化工、食品加工等多个行业。
球阀的主要特点是结构紧凑、密封性能好、操作简便、适用范围广，并且能够提供快速的启闭动作。
以下是北高科阀门对于球阀的分类和应用范围的详细分析。
球阀的分类1. 浮动球阀：球体在介质压力作用下，会紧紧压在出口端的密封面上，保证出口端的密封。
2. 固定球阀：球体是固定的，受压后不产生移动，通常带有浮动阀座，适用于高压和大口径的阀门。
3. 弹性球阀：球体是弹性的，适用于高温高压介质，球体通过外力施加产生弹性变形来保证密封。
4. V型球阀：球芯带有V型结构，具有剪切作用，特别适用于含有纤维或微小固体颗粒的介质，如造纸、化工、冶金等行业。
5. 三通球阀：有T型和L型，可以在三条正交的管道中进行流量分配或流向切换。
6. 偏心球阀：具有较小的流体阻力，适用于要求低流阻和快速启闭的场合。
应用范围1. 石油行业：球阀用于控制油井产出、输送和储存，需要具备良好的耐磨性和耐腐蚀性。
2. 化工行业：需要精确控制流体的阀门，球阀可用于含有固体颗粒或粘稠介质的控制。
3. 食品加工：球阀适用于清洁、无菌的工作环境，可用于流体食品的输送和分配。
北高科阀门的合伙人招募计划长期开展中，如果您在您当地或者某个工业园区有一些较好的人脉资源欢迎成为我司合伙人，合作共赢。
4. 天然气输送：球阀用于天然气的输送管线，特别是在需要清扫管线的场合。
5. 城市建设：在城市供水、供热系统中，球阀用于流体的控制和分配。
优势1. 流体阻力小：球阀全开时，流体通道畅通，压力损失小。
2. 密封性能好：球阀可以提供良好的密封性能，适用于需要严格密封的场合。
3. 操作简便：球阀启闭迅速，只需旋转90度，便于实现自动化控制。
4. 维护方便：球阀结构简单，易于拆卸和维护。
5. 适用范围广：球阀适用于多种介质，包括水、蒸汽、油品、腐蚀性化学品等。
浮动球阀标准与结构特点浮动球阀制造规范浮动球阀的结构特点1、独特的阀座密封结构多年的球阀制造经验与国内外先进技术结合设计的双线密封阀座，可靠地保证了阀门密封。
专业的阀座加工，使阀座摩擦系数低，阀门操作力矩小。
2、能指示阀门开关状态的手柄阀杆头部采用扁方结构，与手柄的连接不会错位,从而保证使手柄与球体的流量孔方向一致。
当手柄与阀门管线平行时，阀门处于开状态；当手柄与阀门管线垂直时，阀门处于关状态。
3、锁定装置为防止阀门开关受到误动作以及不可预知的线路振动而产生的不应有的开关动作，在阀门的全开和全关位置设有锁定孔，可用挂锁锁定阀门。
特别是阀门安装在野外或在可燃性介质的石油类和化学药品的生产线，该锁定装置就会体现出其独特的优越性。
4、阀杆防飞结构当阀门内腔压力上升时，阀体中腔的压力可能将阀杆推出。
为防止这种情况发生，在阀杆下部设有轴肩，从阀体内部装入阀杆，防止阀杆飞出。
这样，对于更换填料较为方便和安全。
同时可在火灾后，介质压力将使阀杆法兰与阀体上密封面紧密接触，防止介质大量从损坏的填料部位处泄漏，起到瞬时密封的作用。
5、防静电设计当操作阀门时，由于球体和阀座之间的摩擦，会产生静电并积聚在球体上。
为防止产生静电火花，特在阀门上设置防静电装置，将开关过程产生的静电导出。
该设计在阀门使用在燃点较低的汽油、天然气、丙烷等时将能够有效地防止事故的发生。
6、中法兰（阀体与左体连接部）无外漏结构阀体与左体的连接部是靠垫片密封，为防止由于火灾、高温或振动等因素造成该处的泄露，特设计为阀体与左体金属-金属接触，形成定止口法兰，保证无外漏。
7、防火结构当意外发生火灾时，阀座、填料等非金属材料将被烧坏，大量泄漏的介质可能更加促进火势。
阀门的防火结构可阻止介质大量泄漏。
在火灾后，各泄漏部位（球与阀体、阀杆与阀体、中法兰）设计成金属接触，满足防火要求。
如图，一旦阀座被烧损，球体在压力作用下将直接和阀体上的金属面接触，从而阻止介质大量从烧损的阀座处泄漏。
名称：浮动球阀
（参考信息，由全息精密硬质合金成都提供，仅供参考）
◆产品介绍
浮动球阀用PN16~PN100的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质
工作温度：PTFE≤150℃PPL≤300℃
◆结构与特点
1、在各种阀门中，球阀的流动阻力最小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过
2、球阀旋转90°即可全关全开，启闭迅速。
与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装
产品规格：
口径范围：DN50～DN500
压力范围：PN2.5～PN16
公称压力：1.6～4.0MPa
使用说明：
温度和压力限制
l 铭牌显示有球阀在最大和最小操作温度下所允许的最大操作压力。
l 使用PTFE或RTFE材质的阀座和密封件，操作温度应在－290C到2000C之间。
其他类型的阀座和密封件的操作温度，应受到KI工厂的检核。
l 阀的公称压力等级（PN），可表明阀在正常温度状态下的最大工作压力。
（例如：PN4.0，表明其操作温度在－290C～380C时的最大工作压力为40 Bar（4.0MPa））。
l 电动或气动执行机构的注意事项参见其相应的说明书。
球阀的结构特点优点及分类球阀是阀门中一种常见的截断阀，其结构简单，操作方便，广泛应用于各个领域。
本文将详细介绍球阀的结构、特点、优点以及不同的分类。
一、球阀的结构球阀由阀体、球体、阀座、活塞、阀杆和操作机构等组成。
球体在阀体内转动，通过阀杆将阀瓣的角度转动90度，以达到开启和关闭阀门的目的。
二、球阀的特点1.快速开关：球阀的操作机构可以快速将阀门从全开到全关的状态，具有快速开关的特点。
2.密封性能好：球阀的阀座采用弹性材料，能够自动调节其压力，从而保证阀座与球体之间的密封性能。
同时，球阀使用密封圈来保证阀门的密封性，确保流体不会泄漏。
3.流体作用力小：球阀的阀座与球体之间的密封面较小，流体的作用力也较小，因此阀门的操作力也较小。
4.适用范围广：球阀可以用来控制气体、液体和固体颗粒流体的流量和压力，适用范围广泛。
三、球阀的优点1.结构简单，制造工艺成熟：球阀的结构相对简单，制造工艺成熟，价格相对较低。
2.闭锁性好：球阀的阀瓣与阀座之间的密封性能好，能够完全封闭管道，阻止流体泄漏。
3.扭矩小：由于球阀的球体与阀座之间的接触面积小，因此阀门的摩擦力也相对较小，操作力也较小。
4.剪切作用：球阀的球体与阀座之间形成机械剪切作用，能够剪断含有固体颗粒的流体。
四、球阀的分类1.固定球体球阀：球体与阀杆固定在一起，球体只能绕阀杆旋转，适用于中小口径的球阀。
2.浮动球体球阀：球体通过阀座的压力来实现自由浮动，能够保证阀座与球体的密封性，适用于大口径的球阀。
3.V型球体球阀：球体的截面呈现V型，可以控制流体的流量，适用于需要调节流量的工作场合。
4.四通球阀：球体通过不同的结构，可以分流或者合流多种介质，适用于需要分流或合流的场合。
5.球体截断球阀：球阀的球体被切割成两半，可以实现大流量的截断，适用于大口径的球阀。
总结：球阀以其结构简单、密封性能好、操作方便等特点，在工业生产和生活中得到广泛应用。
根据其结构和功能的不同，球阀可以分为固定球体球阀、浮动球体球阀、V型球体球阀、四通球阀和球体截断球阀等多种类型。
浮动球阀的概念浮动球阀是一种常用的控制阀门，它具有简单可靠的结构和良好的密封性能，广泛应用于各类工业管道系统中。
浮动球阀的概念是指通过浮动球在介质流动的作用下，通过阀门的开启和关闭来控制介质流动的一种阀门装置。
浮动球阀包括阀体、阀盖、阀座、浮动球等主要部件。
阀体是阀门的主体部分，一般采用铸造或锻造工艺制成，具有高强度和耐腐蚀性能。
阀盖是用来固定阀体和连接操作部件的部件，通常为螺纹连接或焊接连接。
阀座是球阀密封的关键部件，采用耐磨、耐腐蚀的材料制成，能够保证阀门的密封性能。
浮动球是球阀的控制部件，它可以随着介质的流动而浮动，通过阀杆的上下移动来实现阀门的开启和关闭。
浮动球阀的工作原理是利用浮动球的浮动来控制介质的流动。
当阀门关闭时，通过阀杆将浮动球压在阀座上，从而实现阀门的密封。
当需要开启阀门时，通过操作手柄或电动机等控制装置，使阀杆向上移动，浮动球随之离开阀座，介质可以通过阀门流动。
通过调节阀杆的升降来控制浮动球的位置，可以实现对介质的流量和压力的调节。
浮动球阀具有以下几个主要特点：1. 良好的密封性能：浮动球阀采用弹性材料制成的阀座，可以保证阀门的良好密封性能，有效避免介质泄漏。
2. 高可靠性：浮动球阀结构简单可靠，操作灵活，容易维修和更换部件，能够满足各类工业管道系统的需要。
3. 快速开启和关闭：由于浮动球阀采用浮动球控制介质流动，开启和关闭的速度较快，能够迅速响应控制信号。
4. 广泛应用：浮动球阀适用于各种介质，包括液体、气体和腐蚀性介质等，广泛应用于石油、化工、冶金、电力等行业。
5. 可调性强：浮动球阀通过调节阀杆的升降来控制浮动球的位置，可以实现对介质流量和压力的精确调节。
浮动球阀在实际应用中需要注意的一些问题包括：1. 浮动球阀的密封性能会随着使用时间的增加而下降，需要定期检查和更换阀座等密封部件。
2. 浮动球阀在开启和关闭过程中会产生较大的水锤现象，需要采取相应的措施来减少水锤的影响。
浮动球阀结构特征
阀门的开、关常常是通过手柄的位置来确认，手柄与管道平行为开阀，垂直为关阀。
但普通球阀手柄与阀杆的连接是扁四方，容易因手柄与阀杆的连接错误而造成阀门的误操作，而工开阀浮动球
1、防止误操作手柄
阀门的开、关常常是通过手柄的位置来确认，手柄与管道平行为开阀，垂直为关阀。
但普通球阀手柄与阀杆的连接是扁四方，容易因手柄与阀杆的连接错误而造成阀门的误操作，而工开阀浮动球阀手柄与阀杆的连接是扁平方不可能造成手柄的连接错误，更不会出现误操作。
2、锁定机构
手动球阀在全开、全关位置，可用锁锁定，以防非工作台人员扳动手柄，造成阀门的误动作，也可以防止因管线震动，或不可测的因素造成阀开或关，出现事故，特别是对于易爆油，化学药品等工作管线，或者野外配管场合，具有更加有效的作用。
3、防飞出阀杆凸肩
浮动球阀为防止因阀门内压的异常升高而使阀杆飞出的危险，在阀杆的下部设置了凸肩，此外为防止火灾出现时，使阀杆密封盘根烧损后，出现泄漏，在阀杆下部凸肩与阀体接触处设置了止推轴承，形成倒密封座，防止泄漏，避免奋事故的扩大，
对于普通球阀，若阀杆盘根烧损，或盘根压盖，螺栓有缺损，阀杆受内压的作用容易飞出流体外溢，出现事故，甚至加在事故程度，这
是安全要求所不允许的。
4、防静电机能
浮动球阀为防止由于球体及阀杆与TFE或RPPL的摩擦而产生静电，容易静电打火点燃易介质而出现工况事故，在阀杆与球体及球体与阀杆之间设置了导静电弹簧，使静电通过管路导入地，保证系统安全。
5、无外漏阀体密封结构
阀体与侧阀体的联接部是靠垫片密封，火灾，高温震动及开、并扭矩的不均等因素，均可造成该外泄漏，球阀除依靠垫片的密封外，特设计为阀体与侧阀体的金属，形成金属密封，保证不外漏。
1、阀门开、关位置指示：
浮动式球阀的球、阀杆、手柄是一个装配单元，阀杆头部采用扁方结构，由手柄所处位置容易辨别出是阀门处于开位置或关位置。
当手柄或阀杆头部的扁方与管线平行时，阀门处于全开位置；当手柄或阀杆头部的扁方与管线垂直时．阀门处于全关位置。
2、锁定装置：
为防止阀门开关受到误动作以及不可预知的线路振动而产生的不应有的开关动作，在阀门的全开和全关位置设有锁定孔，并可用挂锁锁定阀门．特别是安装在野外的阀门或在可燃性介质的石油类和化学药品的生产线或当工艺流程中不允许开或关阀门时．为防止其他人员错误操作阀门，该锁定装置就会体现出其独特的优越性.
3、阀杆防飞结构：
当介质通过阀门时，阀体中腔的压力可能将阀杆推出。
为防止这种情况发生，在援杆下部设置一防飞出结构(图1)0这样，即使火灾时填料、止推轴承被烧掼或其它原因引起填料等损坏．阀体内的介质压力将使阀扦法兰与阀体上密封面紧密接触，防止介质大量从损坏的填料部位处泄漏。
4、防静电装置及防火结构：
软密封球阀设计了防静电装置(图2)和防火结构(图3)。
当发生火灾时，一旦阀座被烧掼，球体将直接和阀体上的金属面接触，从而阻止介质大量从烧损的阀座处泄漏。
5、独特阀座密封结构：
多年的球阀制造经验与国外先进技术的结合而设计的双线密封(图4)，可自然泄压阀座(图5)，能保证寿、低压及真空状态下的完全密封。
6、全通径或缩径：
浮动式球阀的阀门流量孔径与管线内径一致(客户要求时可为缩径)，以便管线清扫。
