超达球阀培训教材 邱晓来

阀门培训课件为满足生产现场需要，提高运行人员操作技能，特制作如下阀门培训课件，分为阀门操作原则、阀门开关判断、阀门操作三部分，希各级人员加强学习，积累经验，不断补充，共同提高。

(一)阀门操作的一般原则及注意事项：1.操作阀门时，一般应缓开缓关，避免管道发生水锤。

2.就地操作阀门时应该站在阀门的侧面，防止阀门漏汽被蒸汽烫伤。

3.如果管道有两道阀门，则开启阀门时先开一道门，再开二道门；关闭阀门时先关二道门，再关一道门，其目的是保护一道门。

4.阀门打开后应该再反方向操作四分之一圈，以防止阀门卡死。

5.不能随意改变阀门的用途，如调整门不能做截至门使用，因此一般不要手动摇紧调整门；闸阀不能做调节门使用，因此不要将闸阀手动放在一个开度，应使其全开全关。

6.如果阀门严重卡死，一般不要用加大的扳手用蛮力操作该门，应该联系检修处理。

如必须进行操作，应采取两人同时对称使用扳手进行。

7.氢气系统阀门操作时应使用铜制扳手。

8.同时操作多个阀门时，应注意操作顺序，并满足生产工艺要求。

9.开启有旁通阀门的较大口径阀门时，若两端压差较大，应先打开旁通阀调压，再开主阀：主阀打开后，应立即关闭旁通阀。

（如小机排汽蝶阀）10.操作球阀只能全开或全关。

11.操作碟阀一般禁止使用钩子扳手，尽量手动操作，避免过开、过关。

(二)阀门开关状态的判断1.一般阀门的开关状态的判断a)一般截止门可以通过阀杆来判断，如果是光杆则阀门处于开启的状态，如果是螺杆则阀门处于关闭状态，如下图所示：上图所示阀门在开位上图所示阀门在关位电动门也可以用同样的方法判断：如凝结水泵出口再循环电动门上图所示阀门在开位上图所示阀门在关位b)对于有些阀门的阀杆都是光杆的，可以通过阀门上面的位置指示来判断该门的开关状态：如#31汽泵出口母管放水门可以通过阀杆上的连接块看出其开关的状态（如图）:#3给水泵放水总门可以通过阀杆上凹下去的部分来判断其开关状态（如图）:上图所示阀门在关位上图所示阀门在开位c)对于气动门可以通过阀杆上的位置指示来判断，如下图所示：燃油电磁阀轴封溢流气动门主机薄膜阀低旁一级减温水气动门d)对于大多数蝶阀可以通过其阀门上的机械指示或手轮来判断上图所示阀门开启60％上图所示阀门在开位e)对于球阀一般可以通过阀杆端头的一条线或手柄来判断其开关状态：如果线于管道平行则该门处于开启状态，如果线于管道垂直则该门处于关闭状态：上图所示阀门在开位（顶轴油泵出口手动门）上图所示阀门在关位（小机润滑油虑网放油手动门）上图所示阀门在开位（燃烧器冷却密封风手动门）2.电动门的开关状态的判断：a)对于电动门一般还可以通过电动头上的位置反馈和机械指示来判断阀门的开关。

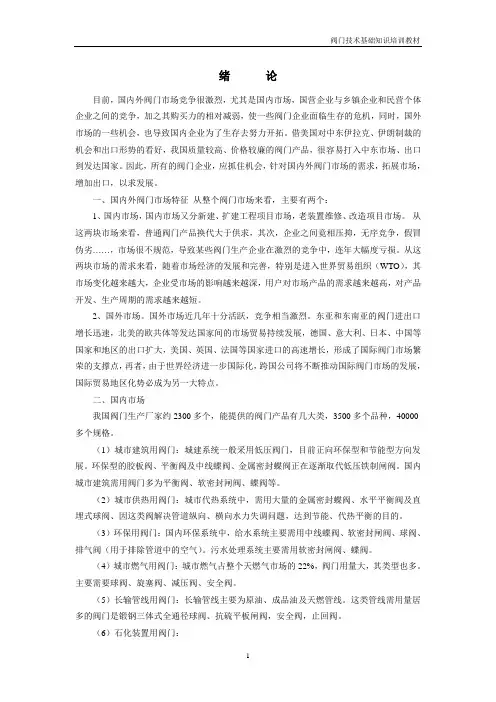

绪论目前，国内外阀门市场竞争很激烈，尤其是国内市场，国营企业与乡镇企业和民营个体企业之间的竞争，加之其购买力的相对减弱，使一些阀门企业面临生存的危机，同时，国外市场的一些机会，也导致国内企业为了生存去努力开拓。

借美国对中东伊拉克、伊朗制裁的机会和出口形势的看好，我国质量较高、价格较廉的阀门产品，很容易打入中东市场、出口到发达国家。

因此，所有的阀门企业，应抓住机会，针对国内外阀门市场的需求，拓展市场，增加出口，以求发展。

一、国内外阀门市场特征从整个阀门市场来看，主要有两个：1、国内市场，国内市场又分新建、扩建工程项目市场，老装置维修、改造项目市场。

从这两块市场来看，普通阀门产品换代大于供求，其次，企业之间竟相压抑，无序竞争，假冒伪劣……，市场很不规范，导致某些阀门生产企业在激烈的竞争中，连年大幅度亏损。

从这两块市场的需求来看，随着市场经济的发展和完善，特别是进入世界贸易组织（WTO），其市场变化越来越大，企业受市场的影响越来越深，用户对市场产品的需求越来越高，对产品开发、生产周期的需求越来越短。

2、国外市场。

国外市场近几年十分活跃，竞争相当激烈。

东亚和东南亚的阀门进出口增长迅速，北美的欧共体等发达国家间的市场贸易持续发展，德国、意大利、日本、中国等国家和地区的出口扩大，美国、英国、法国等国家进口的高速增长，形成了国际阀门市场繁荣的支撑点，再者，由于世界经济进一步国际化，跨国公司将不断推动国际阀门市场的发展，国际贸易地区化势必成为另一大特点。

二、国内市场我国阀门生产厂家约2300多个，能提供的阀门产品有几大类，3500多个品种，40000多个规格。

（1）城市建筑用阀门：城建系统一般采用低压阀门，目前正向环保型和节能型方向发展。

环保型的胶板阀、平衡阀及中线蝶阀、金属密封蝶阀正在逐渐取代低压铁制闸阀。

国内城市建筑需用阀门多为平衡阀、软密封闸阀、蝶阀等。

（2）城市供热用阀门：城市代热系统中，需用大量的金属密封蝶阀、水平平衡阀及直埋式球阀、因这类阀解决管道纵向、横向水力失调问题，达到节能、代热平衡的目的。
