摄像机基本操作培训教材PPT课件【精编】

格式：ppt
大小：9.17 MB
文档页数：42

下载文档原格式

摄影摄像基本知识精品PPT课件

When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
演讲人：XXXXXX 时间：XX年XX月XX日
摄影摄像基本技能培训
EOS 1000D的使用方法
打开和关闭相机的方法
按快门和查看照片的方法
拍摄中的常用技巧和基本设置取出电池和导出照片的方法
一、打开和关闭相机的方法
1.把打开/关闭按钮调到“ON”处为打开状态；
2、把打开/关闭按钮调到“OFF”处为关闭状态。
注意：在拍摄前先取下镜头盖，保障正常拍摄；关闭时要装上镜头盖，防止镜头弄脏前景虚化
拿两个物体，手动对焦，因为景深短，图1聚焦到前面的物体，后面影像就虚化了，图2聚焦到后面物体，前面的影像就虚化了，电视连续剧中经常用到的就是这种手法了！
4.中心对焦和多点对焦的设置
多点对焦
中心对焦
5.如何设置连拍
四取出电池和导出照片的方法
1、取出电池
2、导出照片
Sony sr87的使用方法
打开和关闭DV的方法
开始录像和查看录像的方法摄像中的常用技巧和基本设置取出电池和导出录像的方法
一、打开和关闭DV的方法
打开：直接打开液晶显示屏关闭：关闭液晶显示屏，动画灯指示灯闪烁数秒后会自动关闭。此外，也可以通过按power按钮关闭DV。
二、录制按钮的使用
二、录制按钮示意图
三、查看录像的方法
三、查看录像的方法
四、录像技巧和基本设置

安防监控知识培训教材之摄像机入门62页PPT

21
2、如摄像机使用手动光圈镜
头，需要根据环境光线调整镜头的光圈，如果光圈打开过大，摄像机长期工作在强光下会加速 CCD的老化和留下阴影。
பைடு நூலகம்
07.08.2021
22
3、如果摄像机用于室外，请使
用自动光圈镜头。使用自动光圈
镜头时，须把电子快门关闭，使其快门速度固定在1/50s（NTSC为 1/60s），不然会出现镜头控制紊乱，图像景深不够，聚焦不佳。
07.08.2021
17
4、AC24V集中供电的交流电源
，不能使用自耦式降压器，由于工艺和原理的局限性，很容易引起大范围的摄像机烧毁。应使用隔离变压器的电源或开关电源来给摄像机供电，同时还要做好防浪涌措施。
07.08.2021
18
5、高压AC110/220V供电的摄
像机，应使用我们公司原配的电源线或指定的三芯电源插头，插座也要用三孔的且确保地线与系统地接触良好，不然会有安全隐患。同时还要做好防浪涌措施。
07.08.2021
15
2、DC12V供电的摄像机要注意电
源的正负，我们公司的产品接线头都是内正外负。当电源接反时，容易引起摄像机烧毁冒烟等严重问题。
07.08.2021
16
3、DC12/AC24V供电的摄像机使
用DC12V电源时，没有正负极性之分；但使用AC24V时，就必须把每一个摄像机的地线都确保与系统地连接牢靠。不然会出现一个摄像机单独连接监视器时有图像而接到监控位置时却工作不正常，无图像输出，同时还会出现摄像机外壳冒火花而影响机器损坏。
07.08.2021
10
常见问题答复
1、问：我们的位置是在东北，近段时间在夜晚时摄像机出现麻点和无图现象，但白天又正常，请解释？

摄像机拍摄技巧入门(1)PPT课件

ppt精选版
2
固定镜头
简单的说就是镜头对准目标后，做固定点的拍摄，而不做镜头的推近拉远动作或上下左右的扫摄．平常拍摄时以固定镜头为主，不需要做太多变焦动作，以免影响画面稳定性．简单的说，就是拍摄全景时摄影机靠后一点，想拍其中某一部份时，摄影机就往前靠一点，位置的变换如侧面，高处，低处等不同的位置，其呈现的效果也就不同，画面也会更丰富，如果因为场地的因素无法靠近，当然也可以用变焦镜头将画面调整到你想要的大小。但是切记不要固定站在一个定点上，利用变焦镜头推近拉远的不停拍摄．
ppt精选版
23
从上往下拍摄
摄像机所处的位置高于被摄体，镜头偏向下方拍摄。超高角度通常配合超远画面，用来显示某个场景。可以用于拍摄大场面，如街景、球赛等。以全景和中镜头拍摄，容易表现画面的层次感、纵深感。
同仰摄的效果相反，从高角度拍摄人物特写，会削弱人物的气势，使观众对画面中的人物产生居高临下的优越感。画面中的人物看起来会显得矮一点，也会看起来比实际更胖。如果从比被摄人物的视线略高一点上方拍摄进行近距离特写，有时会带点藐视的味道，这一点要注意；如果你从上方角度拍摄，并在画面人物的四周留下很多空间，这个人物就会显得孤单。
ppt精选版
25
ＤＶ摄像教程
第五章摇摆的技巧
ppt精选版
26
拍摄工作中，摇镜头是最常用的手法之一。当拍摄的场景过于宏大，如果用广角镜头不能把整个画面完全拍摄下来，那么就应该使用“摇摄”的拍摄方式。摇摄分上下摇摄和左右摇摄，就是摄像机的位置不变，依靠变动摄像的角度去拍摄。
ppt精选版
9
眼睛的取景方式
许多人受摄影的影响，在拍摄时只睁右眼以取景，这样的取景方式有很大的弊端。摄影与摄像不同，摄影抓住的只是瞬间，而摄像我们应采用双眼扫描的方式，用右眼紧贴在寻像器的目镜护眼罩上取景的同时，左眼负责纵观全局，留意拍摄目标的动向及周围所发生的一切，随时调整拍摄方式，避免因为一些小小的意外而毁了自己的作品，也避免因为自己的“专一” 而漏掉了周围其他精彩的镜头

摄像机基础培训ppt课件

红外摄像机（1）
最低可在0Lux的照度下工作配置红外灯，有照射距离限制含镜头
红外摄像机（2）
红外半球摄像机
微型摄像机
也叫做针孔摄像
防爆摄像机
采用了防爆、防暴护罩
2.2 按成像色彩划分
黑白摄像机：是用于光线不足地区及夜间无法安装照明设备的地区，在仅监视景物的位置或移动时，可选用分辨率通常高于彩色摄像机的黑白摄像机。彩色摄像机：适用于景物细部辨别，如辨别衣着或景物的颜色。
2.6 按适用光谱范围来分

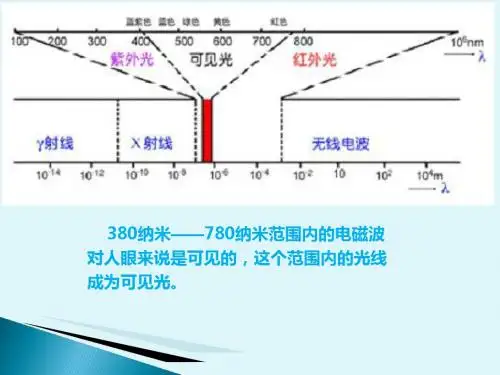

可见光电视摄像机。（人眼所能感觉到的电磁波(波长约在0.38—0.78μm之间)称为可见光）非可见光电视摄像机。（红外线、紫外线和X 射线）
三、摄像机常用参数及名词解读

CCD 线数（TVLine）扫描制式照度白平衡信噪比

背光补偿电子快门增益控制同步方式超宽动态光学放大和电子放大
3.1 CCD
CCD是电荷耦合器件（Charge Couple Device）的简称，它能够将光线变为电荷并可将电荷储存及转移，也可将储存之电荷取出使电压发生变化，是理想的摄像元件。 CCD在摄像机里是一个极其重要的部件，它起到将光线转换成电信号的作用，类似于人的眼睛，因此其性能的好坏将直接影响到摄像机的性能。
CCD的优点
摄像头的主要传感部件是CCD，它具有灵敏度高、畸变小、寿命长、抗震动、抗磁场、体积小、无残影等特点，
CCD的工作原理
CCD的工作原理是：被摄物体反射光线，传播到镜头，经镜头聚焦到 CCD芯片上，CCD根据光的强弱积聚相应的电荷，经周期性放电，产生表示一幅幅画面的电信号，经过滤波、放大处理，通过摄像头的输出端子输出一个标准的复合视频信号。这个标准的视频信号同家用的录像机、VCD机、家用摄像机的视频输出是一样的，所以也可以录像或接到电视机上观看。

.摄像机的基本操作页PPT文档

• 1、正拍：
正面构图能够清楚地展现被摄景物的正面性，真实地反映被摄景物的正面全貌。拍摄人物时，有利于人物脸部形象和表情动作，还有利于观众交流，给人以亲切感。正面平视拍摄人物能显示庄严、稳定的气氛。
但是，正面拍摄空间透视感较差，缺少立体感，画面可能会显得呆板而生气不足。
• 2、正侧拍
侧面构图的不足是构图容易流于散漫，不适于表现平静、严肃的主体。拍摄人物时，鼻梁太凹或太凸、颧骨太高者都不适于侧面构图。
• 3、斜侧拍
(1)前侧面构图
前侧面构图不仅可以表现被摄景物的正面主要特征，还可以表现其侧面的基本特征。换言之，前侧面的构图实际上表现了被摄景物的两个“面”，从而使构图形式活泼，富有立体感和动感。
• 根据现场拍摄条件将摄像机放置于桌、椅
或其他固定器物上做适当调整进行拍摄，属于因地制宜因陋就简的固定机身方式。
• 凡现场条件和时间允许，尽可能采用固定
机身方式拍摄，使用三角架应优先考虑。
• 二、徒手持机方式
徒手持机是最多见的拍摄方式，要求是“稳”。
1、持机要领
眼---右眼取景，左眼时闭时睁，注意被摄主体的变化趋势。
不要误以为按下为“开”，放手为“关”，而实际上放手之后摄像机仍在继续摄录，造成人们常说的“扫地” 现象（摄像机朝地面随摄录者走动而不规则的拍摄了地面）。
• 扫地现象
在按下摄录钮的起动时间内，摄像机在做摄录的“起动准备”工作，这是如果紧接着再按一次摄录钮（停止），有时摄像机并不能执行这个指令，而是继续完成前一个（摄录）指令，但摄像者却误以为已经“停录”，摄与停搞反了，因此造成“扫地”现象。
• 3、操作摄录钮
摄录钮是摄像机各种功能钮中最关键的操作钮，控制它决定着画面的拍摄。通常摄录钮都制成显眼的红色，也有人称它为“开关”。

摄像机使用培训教材-PPT课件

六和、电图子像快模门糊
常见电子快门的快门模式和选择的快门速度如下表所示
模式快门速度应用
standard
1/60， 1/120， 1/250，用来拍摄快速移动的物体，得 1/500，到清晰的图像。 1/1000和 1/2000秒
436级用29HZ或更大的垂直扫描频率（29.9HZ 来减少监示器荧光屏上的垂直～252HZ）条纹。 / 用来增大垂直分解力。
信号处理
大座机
小座机
分离一体机
斯坦尼康
摇臂
坐地炮
八倍广角
24 倍镜头
高速摄像机
高清超级慢动作彩色摄像机 HDC3300
特点
HDC3300能够以惊人的速率，捕捉全分辨率
1920×1080高清晰度图像，为正常帧速率的三倍（1080/180i、1080/150i、720/180p或 720/150p）。 HDC3300系统的数据传输速率，可以达到10 Gbps。这样高的传输速率，使摄像头能够向 HDCU3300摄像机控制器传输超高质量的宽带信号，传输距离可达2,500米。其采用了一个完整独立信号处理LSI（大规模集成电路），专用于正常速率捕捉。这项输出，可以用来同时向切换台馈送常规摄像机信号，从而使摄像机适用于各种各样的拍摄机会。
用途
摄像机的分类
模拟摄像机
模拟摄像机处理输出的是模拟信号，即视音频信号的幅度和时间都是连续变化的信号。数字摄像机数字摄像机内部采用数字信号处理方法，输出的是数字信号。数字信号有比模拟信号便于加工、处理的优点，可以长期保存和多次复制，抗干扰和噪声能力强，尤其是在远距离传输时不会产生模拟电路中不可避免的信噪比劣化、失真度劣化等损害，大大提高了电视节目制作质量。

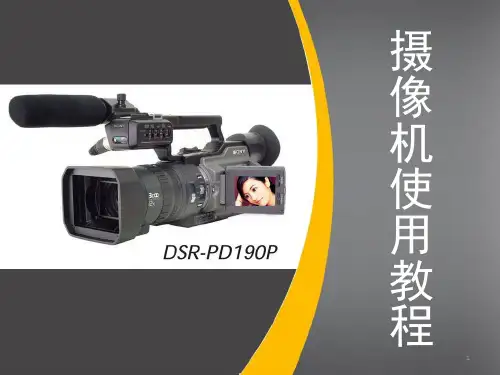

摄像机使用教程(课堂PPT)

摄
像
机
使
用
教
程
.
1
摄像机使用教程
目录
一
摄像机基础
二
摄像系统的操作
三
放像系统的操作
四
其它设置
.
2
1.摄像机原理
.
3
2.摄像机结构
摄像机的两大系统摄像系统
放像系统
.
4
3.摄像机电池
3.1 安装电池
.
5
3.摄像机电池
3.2 取出电池
.
6
3.摄像机电池
3.3 给电池充电
.
7
4.摄像机磁带
4.1 录像时间：60 min 4.2 贴标：不要乱贴 4.3 读写开关
6.4 摄像期间出现的各种指示
.
15
摄像机使用教程
目录
一
摄像机基础
二
摄像系统的操作
三
放像系统的操作
四
其它设置
.
16
1.曝光系统
1.1 控制曝光的三因素
光圈
快门
控制通光孔径
控制感光时间
增益
控制电平放大倍数
.
17
1.曝光系统
1.2.1 曝光模式的种类
自动曝光
手动模式
曝光模式
聚光灯模式
逆光模式
.
18
4.3 白平衡的调整：手动白平衡
.
38
4.白平衡系统
4.4 关于白平衡
.
39
5.音频系统
5.1 安装麦克风
.
40
5.音频系统
5.2 设置麦克风
.
41
5.音频系统
5.3 检测麦克风

监控入门知识培训PPT教学课件

13
摄像机知识 N.D.T
2020/12/10
监控摄像机基础知识入门-名词解释
由于子区域的平均电平很低，AGC放大器会有较高的增益，使输出视频信号的幅值提高，从而使监视器上的主体画面明朗。此时的背景画面会更加明亮，但其与主体画面的主观亮度差会大大降低，整个视场的可视性得到改善。
14
摄像机知识 N.D.T
镜头的速度（LENS SPEED/f-number)：镜头的速度是指镜头的透光能力。F值是焦距（FL）与镜头直径的比值。比较快的镜头值一般为f/1.4，而f/8的镜头其速度就很低的。f值越大，镜头的速度就越慢。
4
摄像机知识 N.D.T
2020/12/10
监控摄像机基础知识入门-名词解释
2
摄像机知识 N.D.T
2020/12/10
监控摄像机基础知识入门-名词解释
镜头（lens）：由一片或多片弧面（通常为球面）光学玻璃组成的透明光学部件。它可以用来聚焦和分散被摄物体发出的光，从而生成被摄物的实像或虚像。
3
摄像机知识 N.D.T
2020/12/10
监控摄像机基础知识入门-名词解释
6
摄像机知识 N.D.T
2020/12/10
监控摄像机基础知识入门-名词解释
焦距：是光学系统中衡量光的聚集或发散的
度量方式，指从透镜的光心到光聚集之焦点的距离。在摄像机中，它是指从镜片中心点到CCD、CMOS等传感器成像平面的距离。
7
摄像机知识 N.D.T
2020/12/10
监控摄像机基础知识入门-名词解释
12
摄像机知识 N.D.T
2020/12/10
监控摄像机基础知识入门-名词解释

《摄像机培训资料》课件

摄像机像机操作技巧 • 摄像机维护与保养 • 摄像机应用场景 • 摄像机发展趋势
01
摄像机基础知识
摄像机类型
模拟摄像机
采用模拟信号传输，现已逐渐被数字摄像机取代。
网络摄像机
具备网络连接功能，可远程实时监控和传输视频。
数字摄像机
采用数字信号传输，具有更高的图像质量和更稳定的性能。
示器或其他存储介质上，
呈现为可视图像。
摄像机主要部件
镜头
负责汇聚景物反射的光线，形成图像。
摄像元件
如CCD或CMOS传感器，负责光电转换。
电路板
负责处理电信号和供电。
外壳
保护摄像机内部元件，提供安装接口和调节装置。
02
摄像机操作技巧
摄像机基本操作
01 开关机
熟悉摄像机的开关机操作，确保在需要时能够快速启动和关闭摄像机。
镜头清洁
使用专门的镜头纸或镜头布轻轻擦拭镜头表面，避免使用粗糙的布或纸巾，以免划伤镜头。
传感器清洁
定期使用气吹或清洁刷清理传感器表面，确保没有灰尘或污垢影响拍摄效果。
外观保养
定期检查并清洁摄像机的外壳表面，保持外观整洁。
保养周期
建议每两周进行一次常规清洁和维护，以确保摄像机保持良好的工作状态。
商业拍摄
产品展示
拍摄产品细节和特点，展示产品优势。
广告宣传
制作吸引人的广告视频，提高品牌知名度和销售量。
商业活动
拍摄活动现场，记录精彩瞬间。
影视制作
电影拍摄
电视节目录制
制作电影、电视剧等影视作品，满足观众的观影需求。
录制各类电视节目，丰富观众的娱乐生活。
纪录片拍摄

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

怎样使用摄像机微聚焦功能
➢ 什么是摄像机的微聚焦功能？当被摄物体距摄像机镜头的距离小于最近
摄距时，该景物在画面上的像有可能是虚的，这个时候需要利用摄像机的微聚焦功能来调整最小焦距 ➢ 怎样使用摄像机的微聚焦功能？大多数摄像机镜头上在接近镜头安装处有一个小杆，旁边标有（MACRO或M）字样，这是一个微距（近距）摄像调节杆。当被摄物体的距离小于最近摄距时，将微距调节杆放松或拨起调节，配合变焦环使用，可以使这一近距离的被摄物体清晰地拍摄下来。
W – 帶 0.8倍圖像模式轉換器 ( 16:9 / 4:3) 及倍率鏡
特別功能(1)
D -數字伺服驅動便携鏡頭 E - 新編碼器伺服驅動便携鏡頭 (空白)- 模擬伺服控制
怎样调整摄像机后焦（法兰）
➢ 什么时候需要调整摄像机后焦？第一次安装镜头或者更换镜头的时候。 ➢ 调整摄像机后焦需要什么工具？后焦卡（或者报纸☺） ➢ 调整摄像机后焦的方法 1。摄像机设置为手动光圈，并打开光圈。 2。后焦卡放在距摄像机3米左右的位置。 3。检查微距，松开F.B螺钉。 4。将变焦选择器设置在手动模式。 5。手动变焦到长焦位置，转动聚焦环，将测试卡位于焦点上，聚实焦点。 6。手动变焦到广角位置，转动F.B调节环，将测试卡位于焦点上。切勿移动聚焦环。 7。反复在长焦与广角位置之间变换，直至测是卡图像在长焦和广角的焦点上。 8。调节完毕后，拧紧F.B螺钉。
摄像机操作培训（一）
镜头的介绍
庶光罩聚焦环变焦环光圈与倍率微聚与后焦
镜头开关介绍自动光圈与手动光圈选择开关 Nhomakorabea（A。M。）
瞬时光圈自动键可变速变焦推拉开关（T W）返送信号键（RET）定焦位置存储键（MEMO）定焦位置操作键（AUX2）
镜头开关介绍
调整菜单显示键（ DISPLAY）
光學補償
R – 變焦:自動/手動, 聚焦:手動
變焦/ A – 變焦:自動, 聚焦:自動
聚焦控 T – 遙控鏡頭:變焦:自動,
制方式
聚焦:自動
L – 變焦:手動, 聚焦:手動
變焦比 (新數字編碼技術鏡頭 )
J 22e x 7.6 B I R S E-D
廣角端焦距(範圍)
S - 自動光圈 L - 手動光圈
彩条发生器与DCC开关
彩条信号发生选择 DCC功能开关 DCC( 动态对比度控制)也叫做自动拐点。在很亮的背景下，当镜头光圈按拍摄对象调整后，处于背景中的物体会失去亮部层次。用DCC功能可使失去的细节尽可能得到恢复，尤其在下列情况中特 • 拍摄以晴空为背景的对象。 • 拍摄以窗户为背景的室内对象。 • 各种高对比度的场景。
➢ 所有的彩色摄象机都是在一定色温条件下使用，为了使摄象机可以满足其它拍摄条件，在分光棱镜系统前就设置了一系列可选择的色温转换滤色片，这些滤色片的功能是将光线色温的光谱特性校正到摄象机的操作色温，大约3200K。
小常识：色温表示的是光源的颜色成分，而非光源的实际温度。
摄像机基本操作培训教材PPT课件【精编】
小常识：在调整后焦的时候，很多人误把微聚焦环当作后焦环来调整。
摄像机基本操作培训教材PPT课件【精编】
摄像机内部方框图
摄像机基本操作培训教材PPT课件【精编】
摄像机基本操作培训教材PPT课件【精编】
CC/ND Filter Selector: 滤色镜的选择
➢ 彩色摄象机的色彩很大程度上与光线有关。人眼能够适应光的变化，这样一个物体在不同的光线（如日光、卤光灯等）的照射下，它的颜色人眼看起来是一样的，而摄象机则不能适应光线的变化，当光线发生变化后，拍摄的物体的颜色会有变化。
❖ 时间及气候条件 ❖ 日出或日落 ❖ 阴天 ❖ 烟雾 ❖ 蓝天 ❖ 中午 ❖ 一般白天
色温（K） 2000-3200
6800-7500 8000 10000-20000 5400 6500
摄像机基本操作培训教材PPT课件【精编】
摄像机基本操作培训教材PPT课件【精编】
CC/ND Filter Selector: 滤色镜的选择
灯光 ❖ 低色温摄影专用灯 ❖ （摄影棚、演播室等） ❖ 高色温摄影专用灯（外景） ❖ 闪光灯 ❖ 家用钨丝灯 ❖ 烛光或篝火 ❖ 日光灯
色温（K）
3200-3400 5500 6000 2800 1900 3000-4800
摄像机基本操作培训教材PPT课件【精编】
摄像机基本操作培训教材PPT课件【精编】
菜单操作杆记录键（VTR）穿梭拍摄键（AUX1）镜头复位的操作步骤： 1、开机前先按MOME键5秒 2、依次按IRIS-AUX2-RETVTR-AUX1 3、镜头自动初始化调整。
镜头的命名
HJ, XJ - 廣播級高清 J, PJ - 廣播級標清 YJ,YH - 業務級標清
(對攝像機介面作)
摄像机基本操作培训教材PPT课件【精编】
摄像机基本操作培训教材PPT课件【精编】
CC/ND Filter Selector: 滤色镜的选择
摄像机基本操作培训教材PPT课件【精编】
摄像机基本操作培训教材PPT课件【精编】
CC/ND Filter Selector: 滤色镜的选择
摄像机基本操作培训教材PPT课件【精编】
CC/ND Filter Selector: 滤色镜的选择
在室外拍摄时，摄象机经常要对准高亮度物体，有些情况下，即使光圈开到最小，也不能处理高光区。 ➢ 为解决这个问题，在带有CC滤色片的分光棱镜系统前设置了一组
可选择的ND滤色片。这些ND滤色片可以减少光的入射量以处理高亮度区域的信号，它并不改变入射光的色温。 ➢ ND滤色片的另一个作用是可以获得较大的光圈，这是因为景深与光圈的关系，摄象师可以使用适当的ND滤色片获取更大的景深，使得前、后的景物都能聚焦。
特別功能 (2)
V – 內置穩像器便携鏡頭
D – 超級數字系列演播室鏡頭
SC –電影式鏡頭 AF –自動對焦鏡頭
圖像尺寸
1/2“ YH, PH, H 2/3” J, YJ, HJ , PJ, UJ, XJ
內置倍率鏡
I,IE – 內置倍率鏡 K – 不設倍率鏡
V – 帶 0.8倍圖像模式轉換器 ( 16:9 / 4:3)
