天津大学工厂供电-第2章 电力负荷计算
- 格式:ppt
- 大小:4.66 MB
- 文档页数:81
工业企业供电第2章电力负荷及其计算计算工业企业的电力负荷及其计算是工业企业供电的重要内容之一、电力负荷是指工业企业所需要的电力。
合理的电力负荷计算有助于企业安全、高效地使用电能,从而达到节约能源、降低成本的目的。
工业企业的电力负荷是根据其生产规模、生产设备及工艺流程的需求来确定的。
为了确保供电的稳定性和可靠性,电力负荷的计算需要考虑以下几个方面的因素。
首先,要确定生产规模。
生产规模是工业企业电力负荷计算的基础。
生产规模包括产品的种类、生产线的数量以及每条生产线的产能等。
其次,要估算工艺设备的用电量。
工业企业的生产过程通常需要使用各种设备,如机床、压力机、冷却设备等。
这些设备的功率和使用时间会直接影响电力负荷的大小。
因此,需要对每个设备的功率进行测算,并结合每个设备的使用时间来计算工艺设备的用电量。
再次,要综合考虑生产过程的电力负荷。
生产过程中,不同工艺环节的电力负荷可能有所不同。
在计算电力负荷时,应将每个工艺环节的电力负荷综合起来,并考虑其在生产过程中的使用时间。
最后,还要考虑额外的电力负荷。
电力负荷计算中还应考虑一些额外的因素,如照明设备、办公设备、空调设备等的用电量。
这些额外的电力负荷虽然不是生产过程中必需的,但对企业的正常运行和员工的生活都有一定的影响。
根据上述因素,可以采用下列计算公式来计算工业企业的电力负荷:电力负荷=生产规模的电力负荷+工艺设备的电力负荷+生产过程的电力负荷+额外的电力负荷通过对工业企业的电力负荷进行计算,可以得出合理的供电需求。
同时,电力负荷的计算还应考虑到未来发展的需要,以确保供电系统的可持续发展。
总之,工业企业的电力负荷及其计算是电力供应的基础工作之一、准确和合理的电力负荷计算可以保证工业企业的用电需求得到满足,有助于提高电力供应的质量和可靠性,为企业的发展提供有力支持。
同时,节约能源和降低成本也是电力负荷计算的重要目标,通过科学的计算方法,可以为企业的节能减排工作做出积极的贡献。

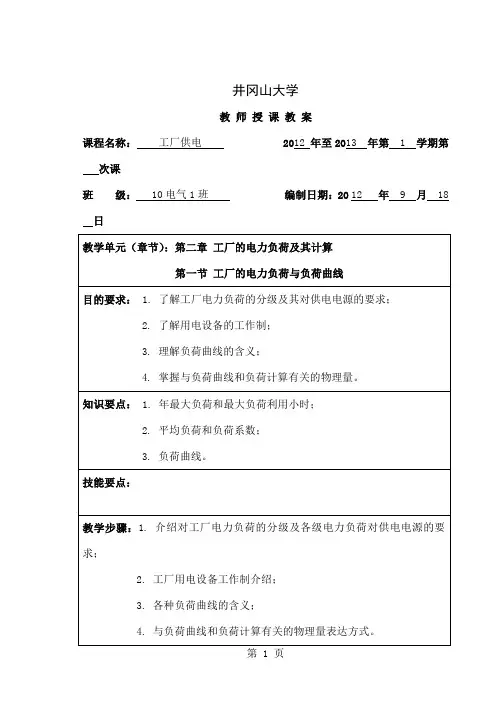

井冈山大学教师授课教案课程名称:工厂供电2012 年至2013 年第 1 学期第次课班级: 10电气1班编制日期:20 12 年 9 月 18 日授课教师:宗政勇授课日期:20年月日-、工厂电力负荷的分级及其对供电电源的要求电力负荷又称电力负载,有两种含义:一是指耗用电能的用电设备或用户,如说重要负荷、一般负荷、动力负荷、照明负荷等。
另一是指用电设备或用户耗用的功率或电流大小,如说轻负荷(轻载)、重负荷(重载)、空负荷(空载)、满负荷(满载)等。
(-)工厂电力负荷的分级工厂的电力负荷,根据其对供电可靠性的要求及中断供电造成的损失或影响的程度分为三级:(1)一级负荷(2)二级负荷(3)三级负荷(二)各级电力负荷对供电电源的要求二、工厂用电设备的工作制工厂的用电设备,按其工作制(duty-type)分以下三类:(1)连续工作制(2)短时工作制(3)断续周期工作制断续周期工作制的设备,可用“负荷持续率”来表示其工作特征。
负荷持续率为一个工作周期内工作时间与工作周期的百分比值,用ε表示,即(2-1)式中,T为工作周期;t为工作周期内的工作时间;t为工作周期内的停歇时间。
四、与负荷曲线和负荷计算有关的物理量 1、年最大负荷和年最大负荷利用小时(1)年最大负荷 年最大负荷P max ,就是全年中负荷最大的工作班内消耗电能最大的半小时的平均功率。
因此年最大负荷也称为半小时最大负荷P 30。
(2)年最大负荷利用小时 年最大负荷利用小时T max ,是一个假想时间,在此时间内,电力负荷按年最大负荷P max (或P 30)持续运行所消耗的电能,恰好等于该电力负荷全年实际消耗的电能,如图2~4所示。
年最大负荷利用小时为2.平均负荷和负荷系数(1)平均负荷(average load)平均负荷Pav,就是电力负荷在一定时间t内平均消耗的功率,也就是电力负荷在该时间t内消耗的电能Wt,除以时间t的值,即年平均负荷Pav 的说明如图2-5所示。
《工厂供电》课程教案
一、课程名称:工厂供电
二、总课时数:50学时
三、先修课程:电路、电力电子、电机学等
四、使用教材:苏文成.工厂供电.北京:机械工业出版社,2004.2(第三届机械部优秀教材二等奖)
五、教学参考书:刘介才.工厂供电.北京:机械工业出版社,2003.5
耿毅.工业企业供电.北京:冶金工业出版社,1985
余健明编.供电技术.北京:机械工业出版社,2003.1
课时教案
与负荷曲线有关的参数
年最大负荷P m ax和年最大负荷利用小时数T max
✓年最大负荷P max
✧年负荷持续时间曲线上的最大负荷,
全年中负荷最大的工作班消耗电能最多的半
✓年最大负荷利用小时数T max
✧假设负荷按最大负荷P max持续运行时,在此
时间内电力负荷所耗用的电能与电力负荷全。
