工厂供电系统的防雷和接地

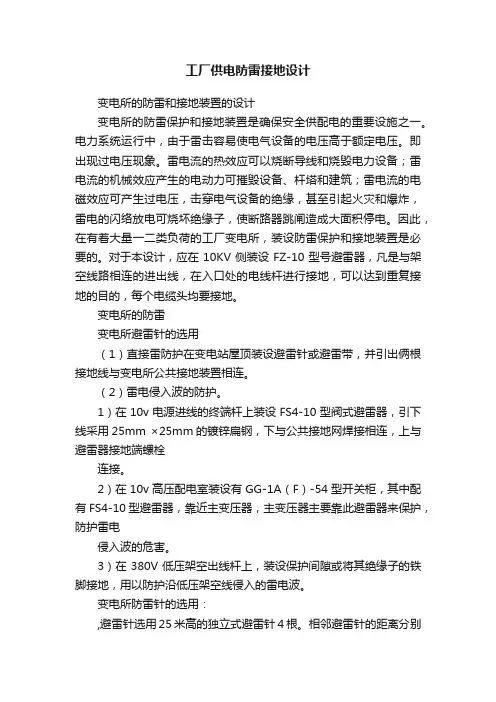

工厂供电防雷接地设计变电所的防雷和接地装置的设计变电所的防雷保护和接地装置是确保安全供配电的重要设施之一。

电力系统运行中，由于雷击容易使电气设备的电压高于额定电压。

即出现过电压现象。

雷电流的热效应可以烧断导线和烧毁电力设备；雷电流的机械效应产生的电动力可摧毁设备、杆塔和建筑；雷电流的电磁效应可产生过电压，击穿电气设备的绝缘，甚至引起火灾和爆炸，雷电的闪络放电可烧坏绝缘子，使断路器跳闸造成大面积停电。

因此，在有着大量一二类负荷的工厂变电所，装设防雷保护和接地装置是必要的。

对于本设计，应在10KV侧装设FZ-10型号避雷器，凡是与架空线路相连的进出线，在入口处的电线杆进行接地，可以达到重复接地的目的，每个电缆头均要接地。

变电所的防雷变电所避雷针的选用（1）直接雷防护在变电站屋顶装设避雷针或避雷带，并引出俩根接地线与变电所公共接地装置相连。

（2）雷电侵入波的防护。

1）在10v电源进线的终端杆上装设FS4-10型阀式避雷器，引下线采用25mm ×25mm的镀锌扁钢，下与公共接地网焊接相连，上与避雷器接地端螺栓连接。

2）在10v高压配电室装设有GG-1A（F）-54型开关柜，其中配有FS4-10型避雷器，靠近主变压器，主变压器主要靠此避雷器来保护，防护雷电侵入波的危害。

3）在380V低压架空出线杆上，装设保护间隙或将其绝缘子的铁脚接地，用以防护沿低压架空线侵入的雷电波。

变电所防雷针的选用：,避雷针选用25米高的独立式避雷针4根。

相邻避雷针的距离分别为40m和80m,对角的为89.4m.避雷针保护图D取俩针最远距离ha=D24/7p=89.4/7=12.77所以h=ha+hx=12.77+10=22.77m, 取避雷针的高度为25m.1)hx=10m h=25m,h 30m时，p=1,D12=40m.R12=(1.58h-2h)*P=17.5mh012=h-D/7P=25-40/7=19.29mhx h0/2时，bx=1.5(h0-hx)=13.935m.2)x=10m h=25m,h 30m时，p=1,D23= 80mR23=(1.58h-2h)*P=17.5mh023=h-D/7P=13.57mhx h0/2时，bx=1.5(h0-hx)=5.355m可见，内侧的最小宽度都满足bx，所以避雷针1,2,3,4之间的面积都得到保护，其外部条件都得到保护，所以4支25m的避雷针能满足要求。

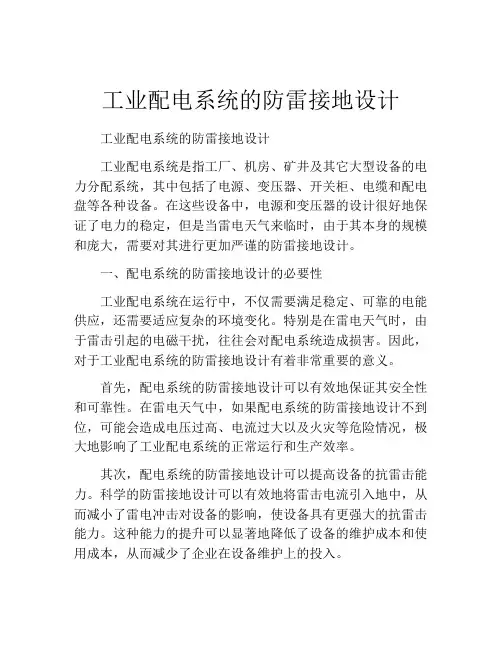

工业配电系统的防雷接地设计工业配电系统的防雷接地设计工业配电系统是指工厂、机房、矿井及其它大型设备的电力分配系统，其中包括了电源、变压器、开关柜、电缆和配电盘等各种设备。

在这些设备中，电源和变压器的设计很好地保证了电力的稳定，但是当雷电天气来临时，由于其本身的规模和庞大，需要对其进行更加严谨的防雷接地设计。

一、配电系统的防雷接地设计的必要性工业配电系统在运行中，不仅需要满足稳定、可靠的电能供应，还需要适应复杂的环境变化。

特别是在雷电天气时，由于雷击引起的电磁干扰，往往会对配电系统造成损害。

因此，对于工业配电系统的防雷接地设计有着非常重要的意义。

首先，配电系统的防雷接地设计可以有效地保证其安全性和可靠性。

在雷电天气中，如果配电系统的防雷接地设计不到位，可能会造成电压过高、电流过大以及火灾等危险情况，极大地影响了工业配电系统的正常运行和生产效率。

其次，配电系统的防雷接地设计可以提高设备的抗雷击能力。

科学的防雷接地设计可以有效地将雷击电流引入地中，从而减小了雷电冲击对设备的影响，使设备具有更强大的抗雷击能力。

这种能力的提升可以显著地降低了设备的维护成本和使用成本，从而减少了企业在设备维护上的投入。

最后，配电系统的防雷接地设计可以提高设备的环境适应性。

随着我国经济的发展和工业化进程的加速，更多的设备需要在复杂的环境下运行，其性能需要适应不同的传输环境和外部条件。

因此，合理的地面设计可以减少对于环境的干扰，使得设备可以更好地适应复杂的外部环境。

二、配电系统防雷接地设计的主要内容配电系统的防雷接地设计需要从多个方面进行考虑，包括选择地面类型、制定接地系统、选择专业设备以及制定合理的维护计划等。

下面我们将对这些内容进行详细的描述。

1. 选择地面类型在配电系统的防雷接地设计中，首要任务就是选择合适的地面类型。

地面类型的选择主要依据地气、土地类型、水文地质等自然环境因素和相关的技术要求。

通常来说，配电系统的防雷接地设计中应该选择有利于传输电流、降低接地电阻的地面类型。

电力配电系统中的防雷与接地技术随着社会的发展和科技的进步，电力配电系统在各个领域中扮演着越来越重要的角色。

电力配电系统在目前社会中面临的一个重要问题就是雷击造成的损坏。

在雷电频繁的地区，对电力配电系统进行防雷与接地技术的有效应用是至关重要的。

在本文中，我们将详细介绍电力配电系统中的防雷与接地技术，以及其在实际应用中的重要性和必要性。

一、防雷技术电力配电系统中的防雷技术是指通过一系列的措施和设备来保护电力设备和环境免受雷击损害。

防雷技术的主要目标是阻止雷电对电力设备和系统的破坏，保障电力系统的安全稳定运行。

在电力配电系统中，常见的防雷技术主要包括以下几种：1. 避雷器避雷器是一种能够在雷电来临时迅速接地并将雷电导向地面的设备。

在电力配电系统中，常用的避雷器主要有金属氧化锌避雷器和金属氧化铅避雷器。

避雷器一般安装在电力设备或建筑物的顶部，以便迅速接地并释放雷电。

2. 防雷线路防雷线路是一种可以有效减少雷击损害的线路系统。

在电力配电系统中，常见的防雷线路主要包括雷电零线、雷电接地线和雷电隔离线。

这些线路能够将雷电导向地面，并减少对电力设备和系统的影响。

二、接地技术1. 接地棒接地网是一种能够将系统中的雷电迅速导向地面并加大接地面积的接地设备。

在电力配电系统中，接地网一般安装在地面下，并通过地下接地线将雷电导向地下。

三、防雷与接地技术在实际应用中的重要性和必要性在电力配电系统中，防雷与接地技术是保障电力设备和系统安全稳定运行的重要手段。

在雷电频繁的地区，防雷与接地技术的重要性和必要性更加显著。

具体来说，防雷与接地技术在实际应用中的重要性和必要性主要体现在以下几个方面：1. 保障电力设备和系统的安全稳定运行防雷与接地技术能够有效防止雷电对电力设备和系统造成损害，保障电力设备和系统的安全稳定运行。

3. 减少维护成本和损失防雷与接地技术能够降低电力设备和系统的损坏率，减少维护成本和损失。

4. 符合国家标准和要求防雷与接地技术在电力配电系统中的重要性和必要性不言而喻。

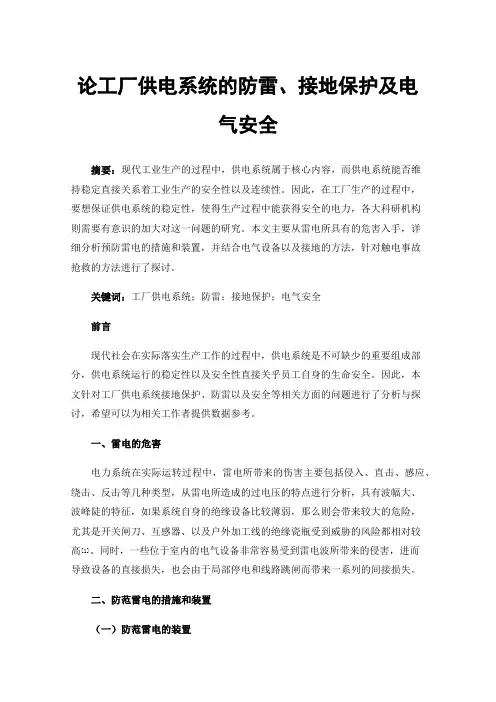

论工厂供电系统的防雷、接地保护及电气安全摘要：现代工业生产的过程中，供电系统属于核心内容，而供电系统能否维持稳定直接关系着工业生产的安全性以及连续性。

因此，在工厂生产的过程中，要想保证供电系统的稳定性，使得生产过程中能获得安全的电力，各大科研机构则需要有意识的加大对这一问题的研究。

本文主要从雷电所具有的危害入手，详细分析预防雷电的措施和装置，并结合电气设备以及接地的方法，针对触电事故抢救的方法进行了探讨。

关键词：工厂供电系统；防雷；接地保护；电气安全前言现代社会在实际落实生产工作的过程中，供电系统是不可缺少的重要组成部分，供电系统运行的稳定性以及安全性直接关乎员工自身的生命安全。

因此，本文针对工厂供电系统接地保护、防雷以及安全等相关方面的问题进行了分析与探讨，希望可以为相关工作者提供数据参考。

一、雷电的危害电力系统在实际运转过程中，雷电所带来的伤害主要包括侵入、直击、感应、绕击、反击等几种类型，从雷电所造成的过电压的特点进行分析，具有波幅大、波峰陡的特征，如果系统自身的绝缘设备比较薄弱，那么则会带来较大的危险，尤其是开关闸刀、互感器、以及户外加工线的绝缘瓷瓶受到威胁的风险都相对较高[1]。

同时，一些位于室内的电气设备非常容易受到雷电波所带来的侵害，进而导致设备的直接损失，也会由于局部停电和线路跳闸而带来一系列的间接损失。

二、防范雷电的措施和装置（一）防范雷电的装置从现阶段的情况来看，应用概率较高的防雷装置主要包括接闪器、避雷器、均压环、引下线以及接地装置等几个方面。

而避雷器通常情况下和被保护的设施并联，其和地面绝缘，但是在发生雷击过电压时，地面和装置之间则会从常规的绝缘状态转化成导通的状态并且出现击穿放电的反应，使得过电压和雷电流可以被引入大地，进而达到保护的目的[2]。

而接闪器的类型主要包括消雷器、避雷网、以及避雷针等几个方面，具体的选择需要充分考虑建筑物的外部形态和避雷的效果。

目前，现阶段的高层建筑多数情况下使用的都是明装避雷带、避雷针以及暗装避雷网等，也有采用几种方式相结合的达到避雷目的的建筑。

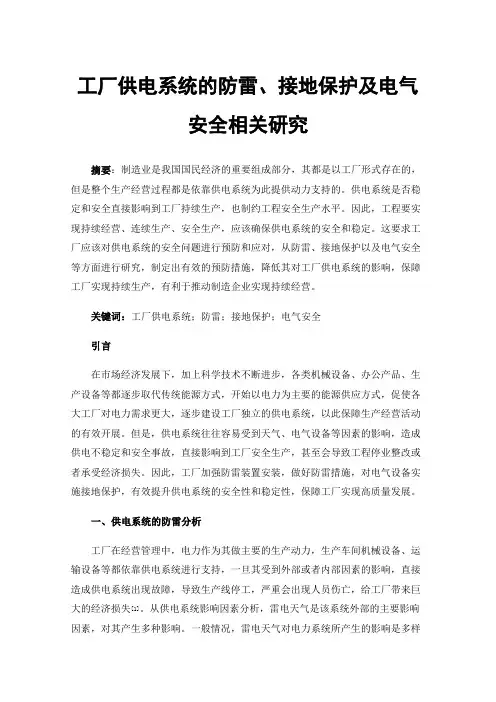

工厂供电系统的防雷、接地保护及电气安全相关研究摘要：制造业是我国国民经济的重要组成部分，其都是以工厂形式存在的，但是整个生产经营过程都是依靠供电系统为此提供动力支持的。

供电系统是否稳定和安全直接影响到工厂持续生产，也制约工程安全生产水平。

因此，工程要实现持续经营、连续生产、安全生产，应该确保供电系统的安全和稳定。

这要求工厂应该对供电系统的安全问题进行预防和应对，从防雷、接地保护以及电气安全等方面进行研究，制定出有效的预防措施，降低其对工厂供电系统的影响，保障工厂实现持续生产，有利于推动制造企业实现持续经营。

关键词：工厂供电系统；防雷；接地保护；电气安全引言在市场经济发展下，加上科学技术不断进步，各类机械设备、办公产品、生产设备等都逐步取代传统能源方式，开始以电力为主要的能源供应方式，促使各大工厂对电力需求更大，逐步建设工厂独立的供电系统，以此保障生产经营活动的有效开展。

但是，供电系统往往容易受到天气、电气设备等因素的影响，造成供电不稳定和安全事故，直接影响到工厂安全生产，甚至会导致工程停业整改或者承受经济损失。

因此，工厂加强防雷装置安装，做好防雷措施，对电气设备实施接地保护，有效提升供电系统的安全性和稳定性，保障工厂实现高质量发展。

一、供电系统的防雷分析工厂在经营管理中，电力作为其做主要的生产动力，生产车间机械设备、运输设备等都依靠供电系统进行支持，一旦其受到外部或者内部因素的影响，直接造成供电系统出现故障，导致生产线停工，严重会出现人员伤亡，给工厂带来巨大的经济损失[1]。

从供电系统影响因素分析，雷电天气是该系统外部的主要影响因素，对其产生多种影响。

一般情况，雷电天气对电力系统所产生的影响是多样性的，根据伤害大小可以分为直击、绕击、反击等。

雷电会对供电系统产生过电压，呈现出波峰陡，让整个系统中的电压波幅波动增大，直接对供电系统中保护较小的设备造成更大的威胁，如变压器[2]。

不仅设备会出现损坏，线路跳闸、工厂停电等对工程造成的经济损失更大。

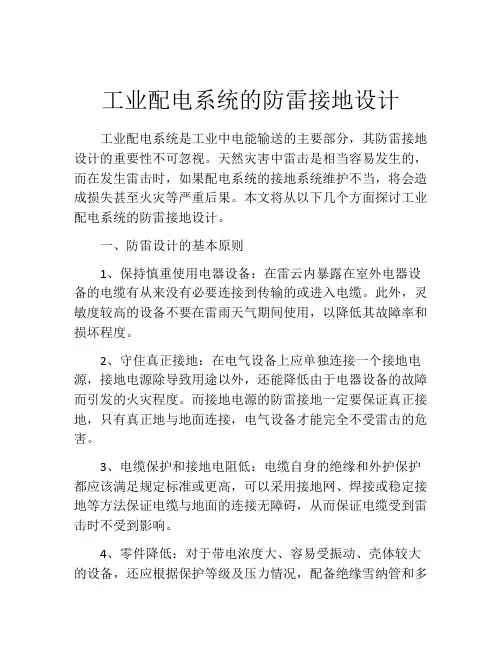

工业配电系统的防雷接地设计工业配电系统是工业中电能输送的主要部分，其防雷接地设计的重要性不可忽视。

天然灾害中雷击是相当容易发生的，而在发生雷击时，如果配电系统的接地系统维护不当，将会造成损失甚至火灾等严重后果。

本文将从以下几个方面探讨工业配电系统的防雷接地设计。

一、防雷设计的基本原则1、保持慎重使用电器设备：在雷云内暴露在室外电器设备的电缆有从来没有必要连接到传输的或进入电缆。

此外，灵敏度较高的设备不要在雷雨天气期间使用，以降低其故障率和损坏程度。

2、守住真正接地：在电气设备上应单独连接一个接地电源，接地电源除导致用途以外，还能降低由于电器设备的故障而引发的火灾程度。

而接地电源的防雷接地一定要保证真正接地，只有真正地与地面连接，电气设备才能完全不受雷击的危害。

3、电缆保护和接地电阻低：电缆自身的绝缘和外护保护都应该满足规定标准或更高，可以采用接地网、焊接或稳定接地等方法保证电缆与地面的连接无障碍，从而保证电缆受到雷击时不受到影响。

4、零件降低：对于带电浓度大、容易受振动、壳体较大的设备，还应根据保护等级及压力情况，配备绝缘雪纳管和多层不锈钢过滤器，采用轮廓弹性技术等降低雷击对设备的影响。

二、防雷设计的实施1、事先策划和制定防雷计划：防雷接地设计不可仅是一些简单的想法，需要在项目立项前进行策划和制定专业设计方案。

设计方案应覆盖技术和安全方面，例如建筑环境条件、安全流程、材料保护、抗震能力和防滑和口令技术，等等。

2、科学选材：选用合适的材料是保证接地系统能正常工作的保障。

例如在选用接地块时，应选用黄铜块或钢块，这两种材料的电阻与时的性能是良好的。

3、精细施工：详细的施工图纸是精细施工的前提，施工时应该按照施工图纸的要求进行，不能只是随意施工。

施工时一定要严格按照安全流程进行，避免临时性的不安全的决策。

4、检测和维护：防雷接地系统的使用寿命不会很长，需要定期进行检测和维护，对防雷接地系统进行稳定性和可靠性测试。

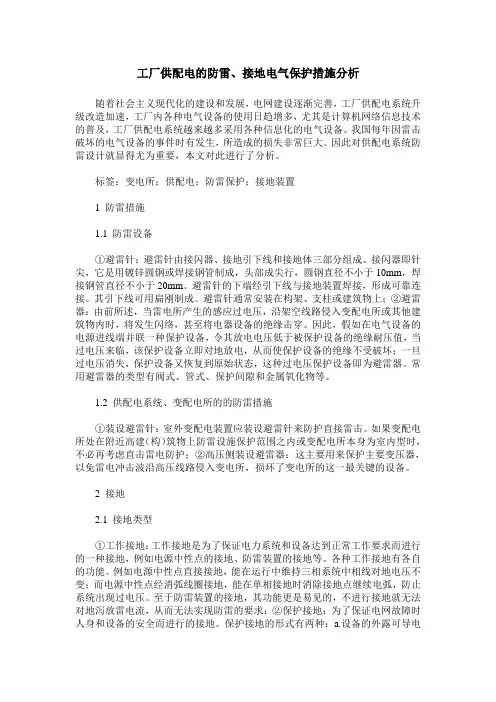

工厂供配电的防雷、接地电气保护措施分析随着社会主义现代化的建设和发展，电网建设逐渐完善，工厂供配电系统升级改造加速，工厂内各种电气设备的使用日趋增多，尤其是计算机网络信息技术的普及，工厂供配电系统越来越多采用各种信息化的电气设备。

我国每年因雷击破坏的电气设备的事件时有发生，所造成的损失非常巨大。

因此对供配电系统防雷设计就显得尤为重要，本文对此进行了分析。

标签：变电所；供配电；防雷保护；接地装置1 防雷措施1.1 防雷设备①避雷针：避雷针由接闪器、接地引下线和接地体三部分组成。

接闪器即针尖，它是用镀锌圆钢或焊接钢管制成，头部成尖行，圆钢直径不小于10mm，焊接钢管直径不小于20mm。

避雷针的下端经引下线与接地装置焊接，形成可靠连接。

其引下线可用扁刚制成。

避雷针通常安装在构架、支柱或建筑物上；②避雷器：由前所述，当雷电所产生的感应过电压，沿架空线路侵入变配电所或其他建筑物内时，将发生闪络，甚至将电器设备的绝缘击穿。

因此，假如在电气设备的电源进线端并联一种保护设备，令其放电电压低于被保护设备的绝缘耐压值，当过电压来临，该保护设备立即对地放电，从而使保护设备的绝缘不受破坏；一旦过电压消失，保护设备又恢复到原始状态，这种过电压保护设备即为避雷器。

常用避雷器的类型有阀式、管式、保护间隙和金属氧化物等。

1.2 供配电系统、变配电所的的防雷措施①装设避雷针：室外变配电装置应装设避雷针来防护直接雷击。

如果变配电所处在附近高建（构）筑物上防雷设施保护范围之内或变配电所本身为室内型时，不必再考虑直击雷电防护；②高压侧装设避雷器：这主要用来保护主要变压器，以免雷电冲击波沿高压线路侵入变电所，损环了变电所的这一最关键的设备。

2 接地2.1 接地类型①工作接地：工作接地是为了保证电力系统和设备达到正常工作要求而进行的一种接地，例如电源中性点的接地、防雷装置的接地等。

各种工作接地有各自的功能。

例如电源中性点直接接地，能在运行中维持三相系统中相线对地电压不变；而电源中性点经消弧线圈接地，能在单相接地时消除接地点继续电弧，防止系统出现过电压。

电力配电系统中的防雷与接地技术随着现代社会的发展，电力配电系统已经成为了我们日常生活中不可或缺的一部分。

而为了确保电力系统的安全、稳定和可靠运行，防雷与接地技术显得尤为重要。

本文将围绕电力配电系统中的防雷与接地技术展开讨论，从原理、设备和实际应用等方面进行深入探讨。

1. 防雷原理电力系统在雷电活动高频率的冲击下容易受到雷电的影响，从而导致设备和线路的损坏，甚至引发火灾等严重后果。

采取合理的防雷措施非常重要。

防雷的基本原理是通过有效的接地、避雷引线和避雷装置等措施，将雷电的冲击电流引入地下或基本排除在电力系统之外，从而保护电力设备和线路免受雷击破坏。

2. 防雷设备在电力配电系统中，常用的防雷设备包括避雷针、避雷线、避雷带等。

避雷针是一种尖尖的尖顶部分和坚固的基座，通常安装在建筑物或高大设备的顶部，并通过引下线与大地连接，起到导引雷电的作用。

而避雷线则是沿建筑物或设备的周围搭设的导电线路，能够有效地将雷电冲击导入地下。

避雷带则是一种广泛应用于高压电力线路和变电站等场所的防雷设备，其主要作用是将雷电击中的冲击电流引入大地，减小雷击对设备的影响。

3. 防雷实际应用在实际应用中，电力系统的防雷工作通常会根据具体情况进行设计和布置。

在高压输电线路中，通常会设置较为高大的避雷针，以便更好地引导雷电冲击；而在变电站等设备较密集的场所，通常会设置多种防雷设备以提高整体的抗雷电能力。

二、电力配电系统中的接地技术电力系统中的接地技术是指通过良好的接地装置和合适的接地电阻，将电力系统中的地电流导入大地，以保证电力系统和设备的安全运行。

良好的接地系统能够保护设备和人员免受电击的伤害，同时也有利于电力系统的运行稳定。

2. 接地装置常用的接地装置包括接地线、接地极、接地网等。

接地线通常是一根金属导线，固定在设备或建筑物中，并通过地下埋入大地。

接地极通常是通过金属或化学复合材料制造而成的极地，埋设在土壤中，并通过良好的导电材料与电力系统连接。

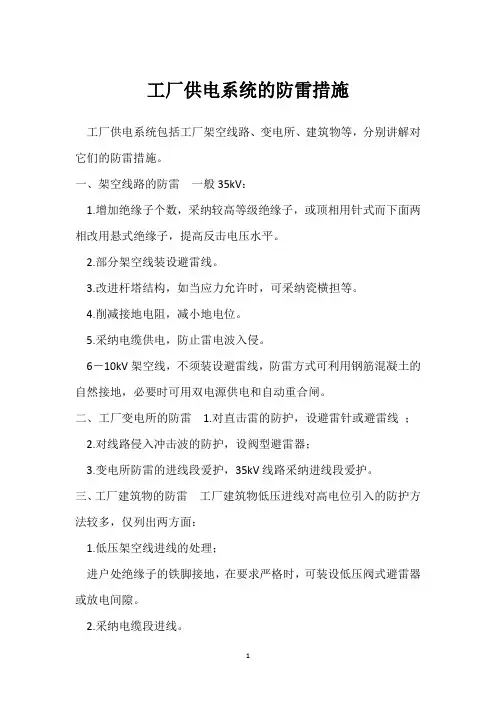

工厂供电系统的防雷措施
工厂供电系统包括工厂架空线路、变电所、建筑物等，分别讲解对它们的防雷措施。

一、架空线路的防雷一般35kV：
1.增加绝缘子个数，采纳较高等级绝缘子，或顶相用针式而下面两相改用悬式绝缘子，提高反击电压水平。

2.部分架空线装设避雷线。

3.改进杆塔结构，如当应力允许时，可采纳瓷横担等。

4.削减接地电阻，减小地电位。

5.采纳电缆供电，防止雷电波入侵。

6－10kV架空线，不须装设避雷线，防雷方式可利用钢筋混凝土的自然接地，必要时可用双电源供电和自动重合闸。

二、工厂变电所的防雷 1.对直击雷的防护，设避雷针或避雷线；
2.对线路侵入冲击波的防护，设阀型避雷器；
3.变电所防雷的进线段爱护，35kV线路采纳进线段爱护。

三、工厂建筑物的防雷工厂建筑物低压进线对高电位引入的防护方法较多，仅列出两方面：
1.低压架空线进线的处理；
进户处绝缘子的铁脚接地，在要求严格时，可装设低压阀式避雷器或放电间隙。

2.采纳电缆段进线。

可以从架空线上转换一段有金属外皮的电缆埋地引入。

工厂供配电的防雷、接地电气保护措施解析摘要：本文在研究中以工程供配电防雷保护系统为核心，分析雷电对工程供配电系统的危害，设计工厂供配电防雷接地电气保护系统，提出科学有效的保护措施，减少雷击的危害，保证工程供配电系统的正常运行，并为相关研究人员提供一定的借鉴和帮助。

关键词：供配电；防雷措施；接地电气保护；雷击危害供配电系统作为工业生产的重要能源供给，其稳定性直接影响到工厂生产的安全性和连续性，而雷击是工程供配电系统稳定运行的重要影响因素，一旦发生雷击事故，不仅会威胁到工作人员的生命安全，还会给工厂造成巨大的经济损失。

对此，为了规避雷击危害，要加强工程供配电的防雷措施，设计接地电气保护系统，减少雷击的危害程度，使得工程供配电系统可以高效稳定运行，促进工厂生产效益的最大化实现。

在这样的环境背景下，探究工厂供配电的防雷、接地电气保护措施解析具有非常重要的现实意义。

一、雷电对工厂供配电系统的危害根据雷击方式，雷电对工厂供配电系统的危害主要表现在直击、反击、侵入、感应和绕击等方式，在雷电形成中的过电压波幅较大、波峰陡，可以直接影响工厂供配电系统中的绝缘能力弱的设备，特别是变压器。

同时，户外架空线和开关闸刀互感器绝缘瓶均会受到影响，一些室内电气设备同样会受到雷电波的影响，直接损坏设备，造成线路跳闸或是局部停电的情况，而雷电对工厂供配电系统的间接损失也是不可估量的。

二、工厂供配电防雷系统设计（一）安装防雷装置常见的防雷装置为避雷器、接闪器、引下线均压环、接地装置等，为了预防工厂供配电系统的雷击事故，要在各个保护设备与保护设施上并联避雷器，一般情况下，该装置和地保持绝缘状态，一旦雷击过电压，避雷器会从与绝缘转化为导通状态，击穿放电，把大量雷电流和过电压直接引到大地，进而达到保护设备的作用。

而接闪器分为避雷针和避雷网，结合建筑物造型或是避雷效果，选择避雷针与避雷网结合的设计方式，布置过程中，要求建筑物高度必须超过30m，在每隔两层的位置，用扁钢在外围进行避雷带暗敷，并将防雷接地、设备保护以及接地设施等有效融合，形成综合性防雷接地系统，其接地电阻要在4Ω以内，建筑柱主筋与梁板钢可以直接引入到保护系统中，当做引下线与均压环。
