一、背景介绍供电企业是国民经济的重要基础工业，其生产安全直接关系到国家经济发展和社会稳定。
而作为供电企业中的重要环节，生产班组作业风险辨识和二次检修工作尤为重要。
本文将重点探讨供电企业生产班组作业风险辨识和二次检修的相关内容。

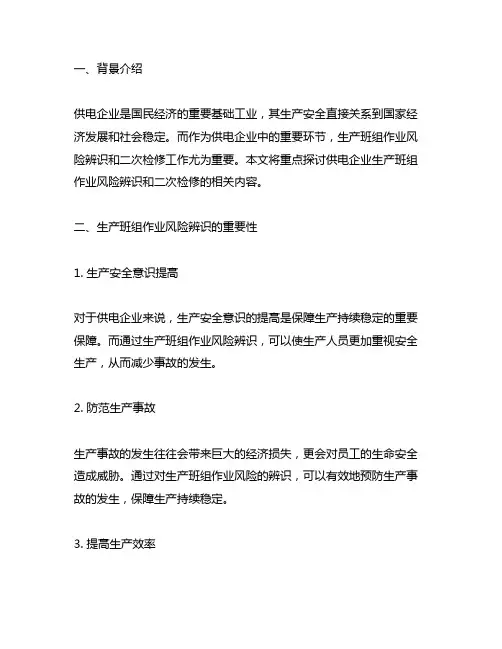

二、生产班组作业风险辨识的重要性1. 生产安全意识提高对于供电企业来说，生产安全意识的提高是保障生产持续稳定的重要保障。
而通过生产班组作业风险辨识，可以使生产人员更加重视安全生产，从而减少事故的发生。
2. 防范生产事故生产事故的发生往往会带来巨大的经济损失，更会对员工的生命安全造成威胁。
通过对生产班组作业风险的辨识，可以有效地预防生产事故的发生，保障生产持续稳定。
3. 提高生产效率有了清晰的生产风险辨识和相应的风险控制措施，生产人员可以更加集中精力完成工作，提高生产效率，从而为企业创造更多的价值。
三、生产班组作业风险辨识的具体措施1. 制定风险辨识计划生产部门需要制定相应的风险辨识计划，确定辨识范围、对象和方法，明确辨识的目的和任务等。
2. 开展风险辨识工作根据制定的辨识计划，生产班组需要按照相应的方法，全面地对生产过程中的各项工作进行风险辨识，包括人员安全、设备安全、作业环境等方面。
3. 分析风险在辨识的基础上，对辨识出的风险进行归纳、分析，确定其程度和可能的危害，为后续的风险控制提供依据。
4. 制定风险控制方案根据风险分析的结果，生产班组需要制定相应的风险控制方案，包括风险的整改措施、预防措施、应急处理措施等。
5. 完善风险管理体系在风险控制方案的基础上，生产班组还需要不断地完善风险管理体系，建立健全的风险管理机制，确保风险控制措施的有效性和持续性。
四、二次检修的意义1. 保障供电设备的安全运行二次检修是对供电设备进行定期的维护和检查，能够有效地排除潜在的安全隐患，确保供电设备的安全、稳定运行。
2. 延长设备寿命通过对设备的定期检修，可以有效地延长设备的使用寿命，减少设备的故障率，节约企业的维修成本。
变电二次大修技改生产作业1. 简介变电二次大修技改生产作业是指对变电站的二次设备进行大修和技术改造的生产作业。
变电站是电力系统中的重要组成部分，承担着电能的输送、变换和配电等功能。
随着电力系统的发展和升级，变电站需要进行定期的维护和技术改造，以保证其正常运行和适应新的需求。
本文将从以下几个方面对变电二次大修技改生产作业进行详细介绍：作业流程、作业内容、作业方法、作业安全和质量控制等。
2. 作业流程变电二次大修技改生产作业的流程一般包括以下几个步骤：2.1 规划和准备在开始作业之前，需要进行充分的规划和准备工作。
这包括确定作业范围、制定作业计划、准备所需的人员和设备等。
2.2 施工准备施工准备是指在作业现场进行必要的准备工作，包括搭建临时设施、清理现场、检查设备等。
2.3 施工作业施工作业是指按照作业计划进行实际操作。
这包括拆卸、更换、安装设备、进行电气连线、调试等。
2.4 质量检查和测试在作业完成后，需要进行质量检查和测试，以确保作业质量符合要求。
这包括对设备的外观和功能进行检查，对电气参数进行测试等。
2.5 清理和整理作业完成后，需要对作业现场进行清理和整理，将废弃物处理妥当，将设备和工具归位，保持现场整洁。
3. 作业内容变电二次大修技改生产作业的内容主要包括以下几个方面：3.1 设备维护和更换对变电站的二次设备进行定期维护是保证其正常运行的关键。
在大修技改作业中，需要对设备进行全面的检查和维护，并根据需要进行更换。
这包括对断路器、隔离开关、接触器、保护装置等设备进行清洁、润滑、检修和更换。
3.2 技术改造随着电力系统的发展和升级，为了满足新的需求，变电站的二次设备需要进行技术改造。
技术改造的内容包括对设备的功能扩展、性能提升、控制方式改变等。
在大修技改作业中，需要对设备进行相应的改造和升级。
3.3 系统调试和优化在大修技改作业完成后，需要对整个二次系统进行调试和优化，以确保系统的稳定性和可靠性。

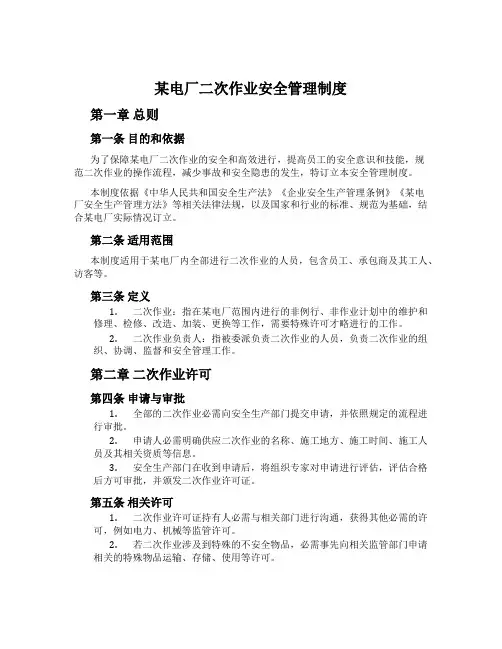

某电厂二次作业安全管理制度第一章总则第一条目的和依据为了保障某电厂二次作业的安全和高效进行，提高员工的安全意识和技能，规范二次作业的操作流程，减少事故和安全隐患的发生，特订立本安全管理制度。
本制度依据《中华人民共和国安全生产法》《企业安全生产管理条例》《某电厂安全生产管理方法》等相关法律法规，以及国家和行业的标准、规范为基础，结合某电厂实际情况订立。
第二条适用范围本制度适用于某电厂内全部进行二次作业的人员，包含员工、承包商及其工人、访客等。
第三条定义1.二次作业：指在某电厂范围内进行的非例行、非作业计划中的维护和修理、检修、改造、加装、更换等工作，需要特殊许可才略进行的工作。
2.二次作业负责人：指被委派负责二次作业的人员，负责二次作业的组织、协调、监督和安全管理工作。
第二章二次作业许可第四条申请与审批1.全部的二次作业必需向安全生产部门提交申请，并依照规定的流程进行审批。
2.申请人必需明确供应二次作业的名称、施工地方、施工时间、施工人员及其相关资质等信息。
3.安全生产部门在收到申请后，将组织专家对申请进行评估，评估合格后方可审批，并颁发二次作业许可证。
第五条相关许可1.二次作业许可证持有人必需与相关部门进行沟通，获得其他必需的许可，例如电力、机械等监管许可。
2.若二次作业涉及到特殊的不安全物品，必需事先向相关监管部门申请相关的特殊物品运输、存储、使用等许可。
第六条二次作业计划的编制1.二次作业负责人必需在获得许可后，认真编制二次作业计划，并提交给安全生产部门备案。
2.二次作业计划应包含二次作业的实在内容、作业步骤、工作人员布置、安全措施、紧急救援预案等。
第三章二次作业的安全管理第七条人员管理1.二次作业负责人必需确保全部参加二次作业的人员具有相关的资质和培训合格证明，而且具备相应的工作经验。
2.二次作业参加人员必需依照规定，佩戴个人防护装备，并参加相关的安全教育培训。
第八条安全措施1.二次作业负责人必需订立认真的安全措施，包含作业前的安全检查、设置警示标识、施工现场的隔离、安全警告等。

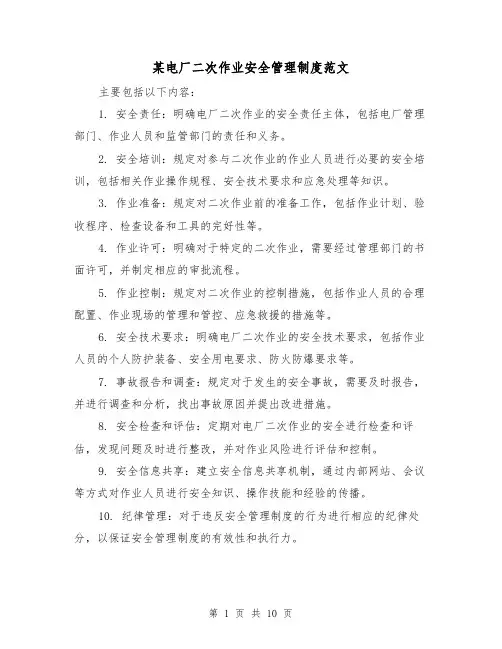

某电厂二次作业安全管理制度范文主要包括以下内容：1. 安全责任：明确电厂二次作业的安全责任主体，包括电厂管理部门、作业人员和监管部门的责任和义务。
2. 安全培训：规定对参与二次作业的作业人员进行必要的安全培训，包括相关作业操作规程、安全技术要求和应急处理等知识。
3. 作业准备：规定对二次作业前的准备工作，包括作业计划、验收程序、检查设备和工具的完好性等。
4. 作业许可：明确对于特定的二次作业，需要经过管理部门的书面许可，并制定相应的审批流程。
5. 作业控制：规定对二次作业的控制措施，包括作业人员的合理配置、作业现场的管理和管控、应急救援的措施等。
6. 安全技术要求：明确电厂二次作业的安全技术要求，包括作业人员的个人防护装备、安全用电要求、防火防爆要求等。
7. 事故报告和调查：规定对于发生的安全事故，需要及时报告，并进行调查和分析，找出事故原因并提出改进措施。
8. 安全检查和评估：定期对电厂二次作业的安全进行检查和评估，发现问题及时进行整改，并对作业风险进行评估和控制。
9. 安全信息共享：建立安全信息共享机制，通过内部网站、会议等方式对作业人员进行安全知识、操作技能和经验的传播。
10. 纪律管理：对于违反安全管理制度的行为进行相应的纪律处分，以保证安全管理制度的有效性和执行力。
11. 监督检查：建立电厂二次作业安全管理的监督机制，由专门的监管部门进行定期检查和评估，确保安全管理制度的执行情况。
某电厂二次作业安全管理制度范文（二）第一章总则第一条为了规范电厂二次作业工作，保障员工安全，减少事故发生，根据《中华人民共和国安全生产法》等相关法律法规，制定本安全管理制度。
第二条本安全管理制度适用于电厂所有从事二次作业的员工，并强制执行。
第三条电厂二次作业包括但不限于设备维修、设备改造、设备检修等工作。
第二章职责和权限第四条电厂工程部门负责制定和实施二次作业方案，并确保方案的合理性和可行性。
第五条电厂安全环保部门负责安全监督和检查，随时发现并纠正违规行为，确保员工的安全。

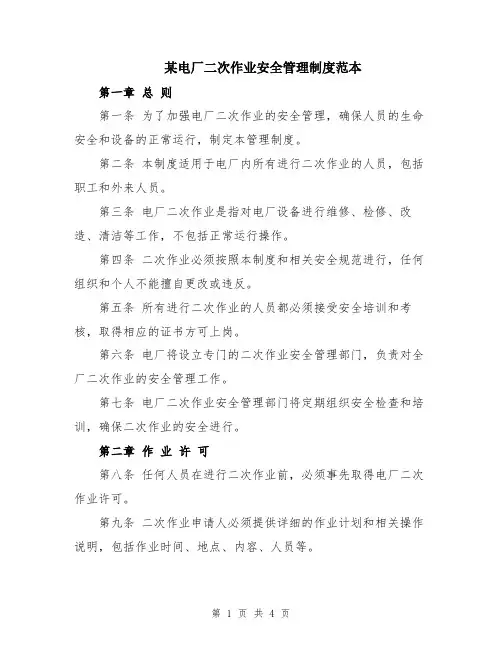

某电厂二次作业安全管理制度范本第一章总则第一条为了加强电厂二次作业的安全管理，确保人员的生命安全和设备的正常运行，制定本管理制度。
第二条本制度适用于电厂内所有进行二次作业的人员，包括职工和外来人员。
第三条电厂二次作业是指对电厂设备进行维修、检修、改造、清洁等工作，不包括正常运行操作。
第四条二次作业必须按照本制度和相关安全规范进行，任何组织和个人不能擅自更改或违反。
第五条所有进行二次作业的人员都必须接受安全培训和考核，取得相应的证书方可上岗。
第六条电厂将设立专门的二次作业安全管理部门，负责对全厂二次作业的安全管理工作。
第七条电厂二次作业安全管理部门将定期组织安全检查和培训，确保二次作业的安全进行。
第二章作业许可第八条任何人员在进行二次作业前，必须事先取得电厂二次作业许可。
第九条二次作业申请人必须提供详细的作业计划和相关操作说明，包括作业时间、地点、内容、人员等。
第十条电厂二次作业安全管理部门将对申请进行审核，审核通过后进行作业许可，否则不予许可。
第十一条二次作业申请人必须修订作业计划，适应设备运行情况的变化，并重新申请作业许可。
第三章作业组织第十二条二次作业必须由专门的作业组织负责，由组织人员担任组长，负责整个作业过程的安全管理。
第十三条作业组织人员必须做到熟悉设备、操作规程和安全要求，具备相关的工作经验和能力，并严格遵守作业计划的要求。
第十四条作业组织人员必须对作业人员进行安全教育和培训，确保作业人员了解作业内容、安全注意事项和危险预防措施。
第十五条作业组织人员必须与现场监护人员、设备管理人员和其他部门进行密切配合，共同做好作业安全工作。
第四章作业安全第十六条二次作业必须按照设备安全技术要求和作业计划进行，不得随意更改或违反。
第十七条作业人员必须穿戴符合规定的个人防护装备，保持工作站姿和动作规范，不得擅自离开工作岗位。
第十八条作业人员必须按照操作规程进行作业，严禁超负荷操作，不得擅自拆卸、更换设备部件。

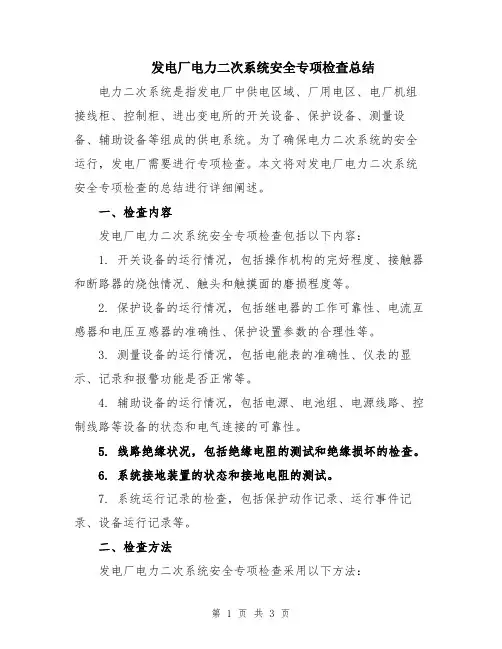

发电厂电力二次系统安全专项检查总结电力二次系统是指发电厂中供电区域、厂用电区、电厂机组接线柜、控制柜、进出变电所的开关设备、保护设备、测量设备、辅助设备等组成的供电系统。
为了确保电力二次系统的安全运行，发电厂需要进行专项检查。
本文将对发电厂电力二次系统安全专项检查的总结进行详细阐述。
一、检查内容发电厂电力二次系统安全专项检查包括以下内容：1. 开关设备的运行情况，包括操作机构的完好程度、接触器和断路器的烧蚀情况、触头和触摸面的磨损程度等。
2. 保护设备的运行情况，包括继电器的工作可靠性、电流互感器和电压互感器的准确性、保护设置参数的合理性等。
3. 测量设备的运行情况，包括电能表的准确性、仪表的显示、记录和报警功能是否正常等。
4. 辅助设备的运行情况，包括电源、电池组、电源线路、控制线路等设备的状态和电气连接的可靠性。
5. 线路绝缘状况，包括绝缘电阻的测试和绝缘损坏的检查。
6. 系统接地装置的状态和接地电阻的测试。
7. 系统运行记录的检查，包括保护动作记录、运行事件记录、设备运行记录等。
二、检查方法发电厂电力二次系统安全专项检查采用以下方法：1. 目视检查：对设备外观进行检查，包括外壳的完好程度、接线端子的紧固情况、连接导线的绝缘状况等。
2. 测量检查：使用合适的测试仪器对设备进行检测，包括电流表、电压表、接地电阻测试仪等。
3. 动作测试：对保护设备进行动作测试，包括主保护和备用保护的动作试验、自动重合闸装置的测试等。
4. 记录检查：对系统的运行记录进行检查，包括保护动作记录、运行事件记录、设备运行记录等。
三、检查结果根据检查内容和方法，可以得出以下检查结果：1. 设备的运行情况良好，外观完好，连接可靠。
2. 保护设备工作可靠，动作灵敏。
3. 测量设备准确性高，显示正常。
4. 辅助设备运行稳定，供电可靠。
5. 线路绝缘良好，绝缘电阻值符合要求。
6. 系统接地装置完好，接地电阻符合要求。
7. 系统运行记录完整，无异常情况。

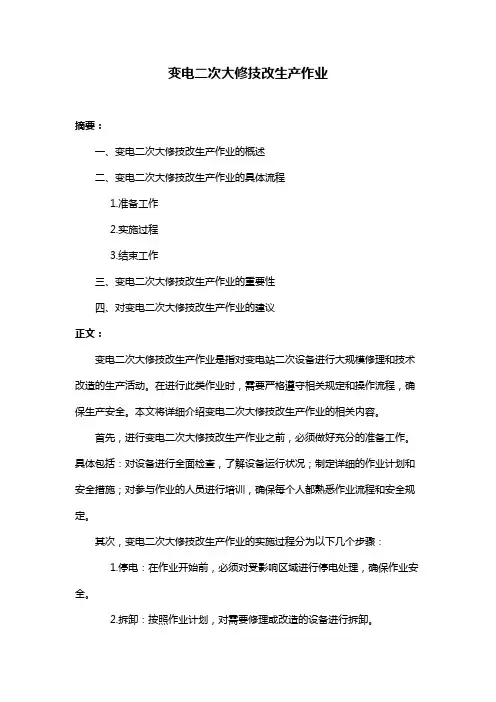

变电二次大修技改生产作业摘要：一、变电二次大修技改生产作业的概述二、变电二次大修技改生产作业的具体流程1.准备工作2.实施过程3.结束工作三、变电二次大修技改生产作业的重要性四、对变电二次大修技改生产作业的建议正文：变电二次大修技改生产作业是指对变电站二次设备进行大规模修理和技术改造的生产活动。
在进行此类作业时，需要严格遵守相关规定和操作流程，确保生产安全。
本文将详细介绍变电二次大修技改生产作业的相关内容。
首先，进行变电二次大修技改生产作业之前，必须做好充分的准备工作。
具体包括：对设备进行全面检查，了解设备运行状况；制定详细的作业计划和安全措施；对参与作业的人员进行培训，确保每个人都熟悉作业流程和安全规定。
其次，变电二次大修技改生产作业的实施过程分为以下几个步骤：1.停电：在作业开始前，必须对受影响区域进行停电处理，确保作业安全。
2.拆卸：按照作业计划，对需要修理或改造的设备进行拆卸。
3.维修与改造：对拆卸下来的设备进行维修或改造，确保其恢复正常运行。
4.安装：维修或改造完成后，重新安装设备。
5.调试：对设备进行调试，确保其性能达到预期。
在变电二次大修技改生产作业结束后，需要对作业现场进行清理，并对设备进行检查，确保设备运行正常。
此外，还需要对参与作业的人员进行总结评价，以提高作业效率和安全性。
变电二次大修技改生产作业对于保障电力系统的安全稳定运行具有重要意义。
通过此类作业，可以及时发现和排除设备隐患，提高设备运行性能，降低故障率。
因此，有关部门应重视变电二次大修技改生产作业的开展，加强监管，确保作业安全、高效进行。
总之，变电二次大修技改生产作业是电力系统中不可或缺的一环。

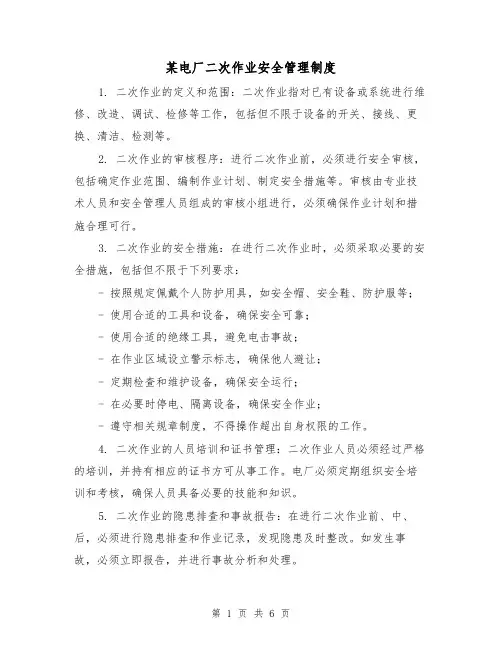

某电厂二次作业安全管理制度1. 二次作业的定义和范围：二次作业指对已有设备或系统进行维修、改造、调试、检修等工作，包括但不限于设备的开关、接线、更换、清洁、检测等。
2. 二次作业的审核程序：进行二次作业前，必须进行安全审核，包括确定作业范围、编制作业计划、制定安全措施等。
审核由专业技术人员和安全管理人员组成的审核小组进行，必须确保作业计划和措施合理可行。
3. 二次作业的安全措施：在进行二次作业时，必须采取必要的安全措施，包括但不限于下列要求：- 按照规定佩戴个人防护用具，如安全帽、安全鞋、防护服等；- 使用合适的工具和设备，确保安全可靠；- 使用合适的绝缘工具，避免电击事故；- 在作业区域设立警示标志，确保他人避让；- 定期检查和维护设备，确保安全运行；- 在必要时停电、隔离设备，确保安全作业；- 遵守相关规章制度，不得操作超出自身权限的工作。
4. 二次作业的人员培训和证书管理：二次作业人员必须经过严格的培训，并持有相应的证书方可从事工作。
电厂必须定期组织安全培训和考核，确保人员具备必要的技能和知识。
5. 二次作业的隐患排查和事故报告：在进行二次作业前、中、后，必须进行隐患排查和作业记录，发现隐患及时整改。
如发生事故，必须立即报告，并进行事故分析和处理。
6. 安全奖惩制度：对于遵守安全制度、无事故记录的人员，可予以表彰和奖励；对于违反安全制度、发生事故的人员，将严肃处理，包括但不限于警告、停工、罚款甚至解雇等。
以上是某电厂二次作业安全管理制度的主要内容，具体可根据电厂实际情况进行调整和完善。
某电厂二次作业安全管理制度（2）第一章总则第一条为了确保监控系统、电力调度数据网络及其他二次系统的作业安全，防止发生电力二次系不安全事件，根据《电力安全工作规程》(发电厂电气部分)，____电厂《电力二次系统安全防护管理制度》制定本制度。
第二条本制度规定了____电厂(以下简称“电厂”)二次作业安全管理部门职责、管理要求等。
某电厂二次作业安全管理制度模版第一章总则第一条为了保障电厂二次作业的安全、高效进行，保护员工的生命安全和财产安全，加强职工的安全意识，规范二次作业行为，制定本制度。
第二条本制度适用于电厂各类二次作业，包括但不限于设备检修、维护、改造、清洁等，适用于本厂内所有的员工、承包商和访客。
第三条本制度的执行机构为电厂安全生产管理部门。
第四条本制度的内容包括二次作业的组织管理、作业权限管理、作业前的准备工作、作业中的安全措施、作业后的收尾工作等方面的规定。
第五条本制度的宗旨是“安全第一，预防为主”，强调安全第一，以预防为主，防患于未然，确保二次作业的安全和顺利进行。
第六条所有员工必须遵守本制度的规定，不得擅自变更，违反本制度者，将受到相应的处罚。
第二章组织管理第七条电厂安全生产管理部门负责对二次作业进行组织管理，具体职责包括但不限于以下几项：（一）制定电厂二次作业管理制度和操作规程；（二）对员工进行二次作业的培训和考核；（三）协助各部门安排二次作业的计划和安排；（四）监督、检查和评估二次作业的实施情况；（五）对二次作业中的事故进行调查和处理；（六）做好二次作业相关记录和档案的管理。
第八条二次作业需由相关部门填写《二次作业申请单》，明确作业内容、地点、时间、人员和安全措施等，并报经电厂安全生产管理部门批准后方可进行。
第九条二次作业需按照作业计划进行，如需变更计划，必须经过相关部门的批准，并及时通知参与作业的相关人员。
第十条二次作业现场应设置显著的标识，禁止未经许可的人员进入，确保作业区域的安全。
第三章作业权限管理第十一条电厂安全生产管理部门负责对员工的作业权限进行管理，具体职责包括但不限于以下几项：（一）制定员工的作业权限及规定；（二）对员工进行作业权限的分级，并进行相应的培训；（三）定期更新作业权限的信息，并及时通知到相关部门；（四）禁止员工超越其作业权限进行工作。
第十二条员工需获得电厂安全生产管理部门的授权，持有效的作业证件方可进行相应的二次作业，未经授权者不得进行二次作业。
HEFEI UNIVERSITY工厂供电大作业系别电子信息与电气工程系专业学号姓名指导老师 s 完成时间 2014/4/4图1 某电子厂负荷分布状况图根据上图负荷分布状况，完成以下几部分工作：1、确定主降变压器的台数、容量、型式2、给出主接线的方案选择，并给出具体的接线图3、确定电力线路接线及敷设方式，并给出具体的图形解:一、确定主降变压器的台数、容量、型式1、选择总降压变电所的数量和容量时，应考虑以下的条件： （1）用电负荷的分类及不能供电中断的程度。
（2）电源可供进线的条件。
（3）工厂供电的均衡性，为减少电能损耗，有时需要选择两台变压器。
（4）工厂中有无大型冲击负荷，如大型高压电动机、大型电炉等。
（5）运输及建筑物高度等。
2、主变压器台数的选择：（1）参考电源进线方向，综合考虑设置总降压变电所的有关因素，结合全厂计算负荷以及扩建和备用的需要，确定变压器的台数和容量。
由于该厂的负荷属于二级负荷，对电源的供电可靠性要求较高，宜采用两台变压器，以便当一台变压器发生故障后检修时，另一台变压器能对一、二级负荷继续供电，故选两台变压器。
（2）主变压器容量的选择：两台变压器的备用方式有明备用和暗备用：1)按照明备用 两台变压器均按100%的符合选择（即一台工作，一台备用） 2)按照暗备用 选择变压器，每台按照70%最大负荷选择，最大负荷max S 约等于5000kV A ，即m a x 70%3500L S S k V A >=，以高压侧35kV ，低压侧10kV ，选择变压器型号SL7-4000/35，其容量SN=4000kV A ，每台变压器承担50%负荷，即2500kV A ，其占额定容量的百分比为2500100%62.5%4000⨯= ，基本满足经济性要求。
单台故障时。
填充系数为max 33000.660.755000av S S α===< ，符合要求，事故情况下，急救过负荷为5000400025%40%4000-=< ，符合要求。
因此选4000 KV •A 的变压器二台。
（3）主降变压器的型式1、油浸式：一般正常环境的变电所；2、干式：用于防火要求较高或环境潮湿，多尘的场所；3、密闭式：用于具有化学腐蚀性气体、蒸汽或具有导电、可燃粉尘、纤维会严重影响变压器安全运行场所；4、防雷式：用于多雷区及土壤电阻率较高的山区；5、有载调压式：用于电力系统供电电压偏低或电压波动严重且用电设备对电压质量又要求较高的场所。
由于本设计的变电所为独立式、封闭建筑，故采用油浸式变压器即可。
二、给出主接线的方案选择，并给出具体的接线图1、变配电所主接线的选择原则：主接线图只表示电气装置的一相连接，因为三相交流连接方法是相同的，所接的电器设备也一样，这种图称之为接线图。
为使图容易识别，图中只画出了主要元件，如：发电机、变压器、交流器、断路器、隔离开关等，以及其相互间的连接。
单线图清洗易看，广泛用于设计与运行。
当满足运行要求时，应尽量少用或不用断路器，以节省投资；当变电所有两台变压器同时运行时，二次侧应采用断路器分段的单母线接线；当供电电源只有一回线路，变电所装设单台变压器时，宜采用线路变压器组接线；为了限制配出线短路电流，具有多台主变压器同时运行的变电所，应采用变压器分列运行；接在线路上的避雷器，不宜装设隔离开关；但接在母线上的避雷器，可与电压互感器合用一组隔离开关；6～10KV固定式配电装置的出线侧，在架空线路或有反馈可能的电缆出线回路中，应装设线路隔离开关；采用6～10 KV熔断器负荷开关固定式配电装置时，应在电源侧装设隔离开关；由地区电网供电的变配电所电源出线处，宜装设供计费用的专用电压、电流互感器（一般都安装计量柜）；变压器低压侧为0.4KV的总开关宜采用低压断路器或隔离开关。
当有继电保护或自动切换电源要求时，低压侧总开关和母线分段开关均应采用低压断路器；当低压母线为双电源，变压器低压侧总开关和母线分段开关采用低压断路器时，在总开关的出线侧及母线分段开关的两侧，宜装设刀开关或隔离触头。
2、主接线的方案选择对于电源进线电压为35KV及以上的大中型工厂，通常是先经工厂总降压变电所降为6—10KV的高压配电电压，然后经车间变电所，降为一般低压设备所需的电压。
总降压变电所主接线图表示工厂接受和分配电能的路径，由各种电力设备（变压器、断路器、隔离开关等）及其连接线组成，通常用单线表示。
主接线对变电所设备选择和布置，运行的可靠性和经济性，继电保护和控制方式都有密切关系，是供电设计中的重要环节。
(1)、一次侧采用内桥式接线，二次侧采用单母线分段的总降压变电所，这种内桥式接线多用于电源线路较长因而发生故障和停电检修的机会较多、并且变电所的变压器不需要经常切换的总降压变电所。
(2)、一次侧采用外桥式接线、二次侧采用单母线分段的总降压变电所，这种主接线的运行灵活性也较好，供电可靠性同样较高，适用于一、二级负荷的工厂。
但与内桥式接线适用的场合有所不同。
这种外桥式适用于电源线路较短而变电所负荷变动较大、适用经济运行需经常切换的总降压变电所。
当一次电源电网采用环行接线时，也宜于采用这种接线。
(3)、一、二次侧均采用单母线分段的总降压变电所，这种主接线方式兼有上述两种桥式接线的运行灵活性的优点，但所用高压开关设备较多，可供一、二级负荷，适用于一、二次侧进出线较多的总降压变电所。
（4）、一、二次侧均采用双母线的总降压变电所，采用双母线接线较之采用单母线接线，供电可靠性和运行灵活性大大提高，但开关设备也大大增加，从而大大增加了初投资，所以双母线接线在工厂电力系统在工厂变电所中很少运用主要用于电力系统的枢纽变电所。
3、主接线的具体的接线图选择本次设计的电子制造厂是连续运行，负荷变动较小，电源进线较长（2.5km）,主变压器不需要经常切换，另外再考虑到今后的长远发展。
故采用主接线一次侧采用内桥式接线，二次侧采用单母线分段的总降压主接线，如下图所示：单母线分段接线图内桥式接线图三、确定电力线路接线及敷设方式，并给出具体的图1、电力线路接线方式的选择工厂的高低压电路的线路基本接线方式有放射式、树干式和环形等基本接线方式。
以高压为例。
（1）、放射式：高压放射式接线是指工厂变配电所高压母线上引出的一回路，直接向一个车间变电所或高压用电设备供电，这种接线方式简捷，操作维护方便，保护简单，便于实现自动化。
但是高压开关设备用的多，投资高，线路故障自检修时，又该线路供电的负荷要停电，为提高可靠性，根据情况可增加备用线路，如下图为放射式线路供电。
放射式线路（2）、树干式高压树干式接线是指由工厂变配电所高压母线上引出的每路高压配电干线上，沿线分接了几个车间变电所或负荷点的接线方式，这种接线从变配电所引出的线路少，高压开关设备相应用的少。
配电干线少可以节约有色金属，但供电可靠性差，干线故障或检修将引起干线上的全部用户停电，为提高供电可靠性同样可以采用增加备用的方法，如下图为树干式接线图。
树干式接线图（3）、环式从工厂供电系统而言，高压环式其实就是树干式界限的改进，两路树干式线路连接起来就构成了环式接线。
这种接线运行灵活，供电可靠性高。
当干线上任何地方发生故障时，只要找出故障段，拉开其两端的隔离开关，把故障段切除后，全部线路可以恢复供电。
由于闭环运行时继电保护整定比较复杂，所以运行时均采用开环运行方式。
2、电力线路的敷设方式的选择工厂供配电线路是工厂电力系统的重要组成部分，担负着输送电能和分配电能的重要任务。
工厂高低压配电线路最普遍的两种户外结构是架空线和电缆。
电缆线路与架空线路相比，具有成本高，投资大，维修不便等缺点，但是它具有运行可靠、不易受外界影响、不需架设电杆、不占地面、不碍观瞻等优点，特别是在有腐蚀性气体和易燃、易爆场所，不宜架设架空线路时，只有敷设电缆线路。
由于架空线与电缆线路相比有较多的优点，如成本低、投资少，安装容易，维护和检修方便，易于发现和排除故障等，所以架空线路在一般工厂中应用相当广泛。
由于本厂的地形不复杂，按经济性及可操作性来选择，故高压供电线路选择为架空线。
3、选择架空线后的安全措施：工厂架空线路长期漏天运行，受环境和气候影响会发生断线、污染等故障。
为确保线路长期安全运行，必须按相关规定敷设并经常性的巡视和检查，以便及时消除设备隐患。
架空线路的敷设以及电杆尺寸应满足下面四个要求：1）不同电压等级线路的档柜（也成跨柜，即同一线路上相邻两电杆中心线之间的距离）不同。
一般380V线路档柜为50～60m，6～10KV线路档距为80～120m。
2）同杆导线的线距与线路电压等级及档距等因数有关。
380V线路线距约0.3～0.5m，10V线路线距约0.6～1m。
3）弧垂（架空导线最低点与悬挂点间的垂直距离）要根据档距、导线型号与截面积、导线所受拉力及气温条件等决定。
垂弧过大易碰线；过小易造成断线或倒杆。
4）线距（导线最低点到地面或导线任意点到其他目标物的最小垂直距离）需遵循有关手册规定。
4、架空线路敷设方式具体的图a)、f)水平排列ｂ)、c)三角形排列d)双回路三角形排列e)双回路垂直排列1—电杆；2—横担；3—导线；4—避雷线参考文献[1] 刘介才工厂供电简明设计手册机械工业出版社2004[2] 李宗纲工厂供电设计吉林科技出版1985[3] 苏文成工厂供电. 机械工业出版社1999[4] 芮静康工业与民用配电设计手册中国水利水电出版社2004[5] 王荣潘工厂供电设计与实验天津大学出版社2002。
