C51 汇编伪指令

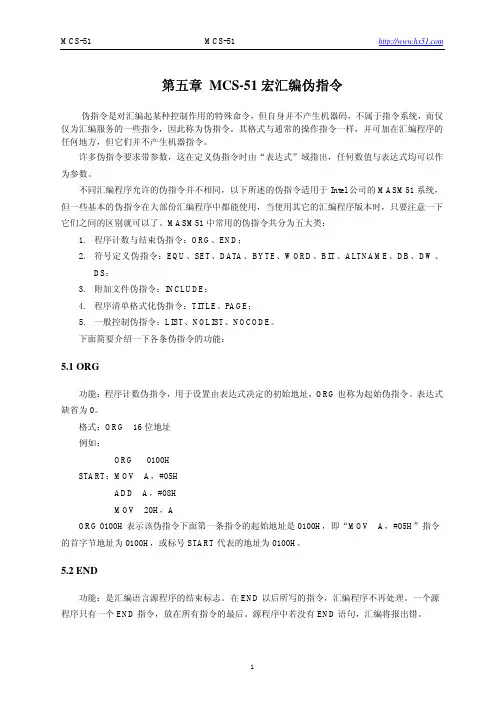

第五章 MCS-51宏汇编伪指令伪指令是对汇编起某种控制作用的特殊命令，但自身并不产生机器码，不属于指令系统，而仅仅为汇编服务的一些指令，因此称为伪指令。

其格式与通常的操作指令一样，并可加在汇编程序的任何地方，但它们并不产生机器指令。

许多伪指令要求带参数，这在定义伪指令时由“表达式”域指出，任何数值与表达式均可以作为参数。

不同汇编程序允许的伪指令并不相同，以下所述的伪指令适用于Intel公司的MASM51系统，但一些基本的伪指令在大部份汇编程序中都能使用，当使用其它的汇编程序版本时，只要注意一下它们之间的区别就可以了。

MASM51中常用的伪指令共分为五大类：1. 程序计数与结束伪指令：ORG、END；2. 符号定义伪指令：EQU、SET、DATA、BYTE、WORD、BIT、ALTNAME、DB、DW、DS；3. 附加文件伪指令：INCLUDE；4. 程序清单格式化伪指令：TITLE、PAGE；5. 一般控制伪指令：LIST、NOLIST、NOCODE。

下面简要介绍一下各条伪指令的功能：5.1 ORG功能：程序计数伪指令，用于设置由表达式决定的初始地址，ORG也称为起始伪指令。

表达式缺省为0。

格式：ORG 16位地址例如：ORG 0100HSTART：MOV A，#05HADD A，#08HMOV 20H，AORG 0100H表示该伪指令下面第一条指令的起始地址是0100H，即“MOV A，#05H”指令的首字节地址为0100H，或标号START代表的地址为0100H。

5.2 END功能：是汇编语言源程序的结束标志。

在END以后所写的指令，汇编程序不再处理。

一个源程序只有一个END指令，放在所有指令的最后。

源程序中若没有END语句，汇编将报出错。

5.3 EQU功能：将一个数值或寄存器名赋给一个指定的符号名。

格式：符号名 EQU 表达式或符号名EQU 寄存器名符号名=表达式例如：DELY EQU 3344HDELY1 EQU 30HPP EQU R0ORG 0000HJMP MAINORG 0050HMAIN:MOV DPTR,#DELY ;(DPTR)=3344HMOV A,#DELY ;(A)=44HMOV A,#DELY1 (A)=30HMOV PP,#10 ;(PP)=10MOV A,PP ;(A)=10NOPEND5.4 SET功能：SET指令的功能与EQU指令类似，不同的是，用SET指令定义过的符号名可被重新定义。

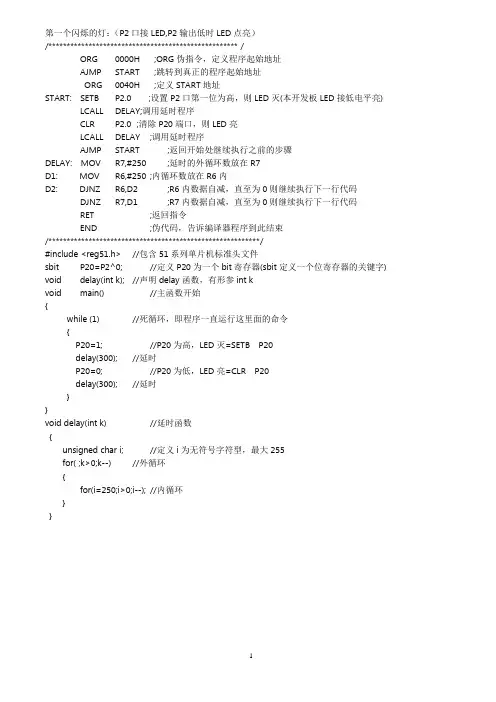

第一个闪烁的灯：（P2口接LED,P2输出低时LED点亮）/**************************************************** /ORG 0000H ;ORG伪指令，定义程序起始地址AJMP START ;跳转到真正的程序起始地址ORG 0040H ;定义START地址START: SETB P2.0 ;设置P2口第一位为高，则LED灭(本开发板LED接低电平亮) LCALL DELAY;调用延时程序CLR P2.0 ;清除P20端口，则LED亮LCALL DELAY ;调用延时程序AJMP START ;返回开始处继续执行之前的步骤DELAY: MOV R7,#250 ;延时的外循环数放在R7D1: MOV R6,#250 ;内循环数放在R6内D2: DJNZ R6,D2 ;R6内数据自减，直至为0则继续执行下一行代码DJNZ R7,D1 ;R7内数据自减，直至为0则继续执行下一行代码RET ;返回指令END ;伪代码，告诉编译器程序到此结束/**********************************************************/#include <reg51.h> //包含51系列单片机标准头文件sbit P20=P2^0; //定义P20为一个bit寄存器(sbit定义一个位寄存器的关键字)void delay(int k); //声明delay函数，有形参int kvoid main() //主函数开始{while (1) //死循环，即程序一直运行这里面的命令{P20=1; //P20为高，LED灭=SETB P20delay(300); //延时P20=0; //P20为低，LED亮=CLR P20delay(300); //延时}}void delay(int k) //延时函数{unsigned char i; //定义i为无符号字符型，最大255for( ;k>0;k--) //外循环{for(i=250;i>0;i--); //内循环}}第一个简单的LED流水灯：（P2口接LED,P2输出低时LED点亮）************************************************************************** ORG 0000H ;ORG伪指令，定义程序起始地址AJMP START ;跳转到真正的程序起始地址ORG 0040H ;定义START地址START: MOV A,#0FEH ;将寄存器A赋值FEH，即1111 1110MOV P2,A ;将A赋值给P2端口，即P2=1111 1110，最低位LED亮LCALL DELAY ;延时LOOP: RL A ;将A循环左移，即A=1111 1101MOV P2,A ;再将A赋值给P2，则当前P2=1111 1101，第二个LED亮LCALL DELAY ;延时CJNE A,#7FH,LOOP ;A=7FH=0111 1111,则结束循环，否则跳转到LOOP处执行AJMP START ;如果A=7FH了，则跳转到START处重新开始执行DELAY: MOV R7,#250 ;延时的外循环数放在R7D1: MOV R6,#250 ;内循环数放在R6内D2: DJNZ R6,D2 ;R6内数据自减，直至为0则继续执行下一行代码DJNZ R7,D1 ;R7内数据自减，直至为0则继续执行下一行代码RET ;返回指令END ;伪代码，告诉编译器程序到此结束************************************************************************** #include <reg51.h> //包含头文件#define LED P2 //宏定义LED，即编译时程序出现LED处均用P2来代替void delay(int k); //声明delay函数，有形参int kchar code tab[8]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//定义tab为代码型数组void main(void) //主函数开始{ int a; //定义a为变量LED=0xfe; delay(300);//P2=0xfe=1111 1110,最低位LED亮while(1) //循环体{for(a=1;a<8;a++) //8次循环体{LED=tab[a]; delay(300);//将数组内数据赋值给P2=tab[1]=0xfd=1111 1101}//for结束for(a=6;a>=0;a--) //7次循环体,为什么a=6???{LED=tab[a]; delay(300);//同上一个循环} //for结束} //while结束} //main结束void delay(int k) //延时函数{unsigned char i; //定义i为无符号字符型，最大255for( ;k>0;k--) //外循环{for(i=250;i>0;i--); //内循环}}一个按键控制流水灯（P1口接8接独立按键,按键按下拉低;P2口接LED,P2输出低LED点亮）************************************************************************** ORG 0000HAJMP STARTORG 0030HSTART: MOV P1,#0FFH; ;将P1写入1JB P1.0,$ ;等待P10=0，即P10被按下接地，我们的P1接了上拉电阻LCALL DELAY ;如果被按下了，延时125*200us，去除抖动JB P1.0,START ;再次判断是否被按下，是则顺序执行，否则跳转到STARTMOV A,#0FEH ;将寄存器A赋值FEH，即1111 1110MOV P2,A ;将A赋值给P2端口，即P2=1111 1110，最低位LED亮LCALL DELAY ;延时LOOP: RL A ;将A循环左移，即A=1111 1101MOV P2,A ;再将A赋值给P2，则当前P2=1111 1101，第二个LED亮LCALL DELAY ;延时CJNE A,#7FH, LOOP;当A=7FH是，LED已经循环完成1次AJMP START ;跳转到起始位置，接着等待按键DELAY: MOV R7,#250D1: MOV R6,#250D2: DJNZ R6,D2DJNZ R7,D1RETEND**************************************************************************#include <reg51.h>char code tab[8]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};sbit P10=P1^0; sbit P11=P1^1;void delay(int k);void main(){ char a; P2=0xfe;while(1) //等待P10被按下，则执行流水等程序，详见上节{ P1=0xff;delay(2000); //延时20ms左右去除抖动if(P10==0) //按下P10执行流水灯{ for(a=0;a<8;a++){ P2=tab[a];delay(60000);}}if(P11==0) //按下P11执行反向流水灯{ for(a=7;a>=0;a--){ P2=tab[a];delay(60000);}} }}void delay(int k) //最简单的C延时程序{ while(k--); } //直至K减为0则跳出利用中断方式实现一个灯的闪烁（P2口接LED阴极，LED阳极经过400欧电阻接VCC）************************************************************************** ORG 0000hAJMP STARTORG 000BH ;T0中断入口地址AJMP TIME0 ;跳转到真正的中断程序处START: CLR P2.0 ;取反p20，点亮最低位LEDMOV 30H,#0 ;30H地址置数，用于计算中断次数MOV TMOD,#00000001B ;设置定时器0，使用方式1,定时20msMOV TH0,#0B1H ;计数器初始值高8位MOV TL0,#0E0H ;计数器初始值低8位SETB EA ;开总中断允许位SETB ET0 ;开启T0定时器SETB TR0 ;开启T0定时器中断允许位AJMP $ ;死循环，等待中断产生TIME0: PUSH ACC ;进入中断首先将ACC\PSW压栈PUSH PSW ;然后重装计数器初始值MOV TH0,#0B1H ;计数器初始值高8位MOV TL0,#0E0H ;计数器初始值低8位INC 30H ;将30H内数据加1MOV A,30H ;然后判断是否计数到25次(即0.5秒)？CJNE A,#25,TIME01 ;未到25次，则跳转到TIME01处执行出栈操作CPL P2.0 ;到了25次，则取反P20端口MOV 30H,#0 ;同时将30H单元内数据清零TIME01: POP PSW ;出栈POP ACC ;出栈RETI ;中断返回用RETIEND ;伪指令，结束程序********************************************************************#include<reg51.h>sbit P20=P2^0;volatile int i; //声明一个变量为可能意外变化的量（相对于const而言）用语中断程序void main(){ P20=0; //先将P20位的LED点亮TMOD=0x01; //设置定时器T0工作在模式1TH0=0xb1; TL0=0xe0; //装T0的计数初值,12MHz,20ms计时EA=1; //开启总中断允许位ET0=1; //开启T0定时器TR0=1; //开启T0定时器中断允许位while(1); //循环等待中断发生}void time0(void) interrupt 1 //中断程序写法{ TH0=0xb1; TL0=0xe0; //重装T0的计数初值i++; if(i==25) //计数到25次(即0.5秒)？？{i=0; //i清零P20=~P20;//取反LED端口，}}一个数码管循环显示0—F（P2口接数码管段码，P00接数码管阴极）**************************************************************************ORG 0000HAJMP STARTORG 0030HSTART: MOV 30H,#00H ;要显示的内容，写入30H单元内MAIN: MOV R5,#50 ;设置显示次数，越大时间越长main1: MOV A,30H ;将显示的数据送入A寄存器MOV DPTR,#TAB ;将TAB的地址送入DPTR寻址MOVC A,@A+DPTR ;将TAB+A处地址内的数据读出来送入A寄存器SETB P0.0 ;关闭数码管公共端，关闭显示，是为了去除显示重影MOV P2,A ;将这个数据写入P2段码端口CLR P0.0 ;打开显示LCALL DELAY ;调用延时程序DJNZ R5,main1 ;一共显示R5次INC 30H ;将30H内数据加1MOV A,30H ;将30H内数据送入寄存器A，继续上面的步骤CJNE A,#10H,MAIN ;判断是否到达16，是则运行下一行程序，否则跳转到MAIN AJMP START ;TAB为数码管显示段码值TAB: DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH,77H,7CH,39H,5EH,79H,71HDELAY: MOV R7,#50D1: MOV R6,#250D2: DJNZ R6,D2DJNZ R7,D1RETEND**************************************************************************#include <reg51.h>#define SEG P2sbit P00=P0^0; //Tab为数码管显示值，存入一个数组内unsigned char code Tab[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71};void delay(int k); //延时函数，每次都会用到void main(){ int i;while(1){ for(i=0;i<16;i++) //循环16次，显示0-9,A,B,C,D,E,F一共16个数{P00=1; //将LED公共端置高，关闭显示，目的是为了去除显示重影SEG=Tab[i]; //将段码送到P2口，输出到LED段码端P00=0; //打开显示delay(50000);delay(50000); //延时，使人能看清楚}}}void delay(int k) //最简单的C延时程序{ while(k--); } //直至K减为0则跳出两个数码管循环显示00—99（P2口接数码管段码，P00接数码管各位阴极，P01接十位）************************************************************************** ORG 0000HLJMP STARTORG 0040HSTART: MOV 30H,#00H ;30H单元内放低位数据MOV 31H,#00H ;31H单元内放高位数据MOV P2,#00H ;将P2初始化为0CLR P0.1 ;设置低位显示0CLR P0.0 ;设置高位显示0LCALL DELY1 ;调用延时程序MAIN: MOV R5,#50 ;设置重复显示次数，越大显示时间越长LCALL DISP ;调用显示程序INC 30H ;将30内数据加1，即个位加1MOV A,30H ;将30H单元内数据送给A寄存器CJNE A,#0AH,MAIN ;判断30H内数据是否计到了10？未达到则跳转到MAINMOV 30H,#00H ;30H内数计到了10，则清零INC 31H ;并将31H内数据加1MOV A,31HCJNE A,#0AH,MAIN ;同理判断31H内数据是否到了10MOV 31H,#00H ;到了10则清零LJMP MAIN ;并跳转到MAIN处循环上面的过程DISP: SETB P0.1 ;首先关闭十位显示SETB P0.0 ;再关闭个位显示MOV A,30H ;MOV DPTR,#TAB ;将显示代码TAB地址送入DPTRMOVC A,@A+DPTR ;查询30H内数据的显示代码送入AMOV P2,A ;将查询到的代码送入P2显示CLR P0.1 ;打开个位显示刚才的数据LCALL DELY1 ;调用小的演示程序(10ms以内)，形成视觉效果SETB P0.1 ;关闭个位显示MOV A,31H ;现在要显示31H内数据了MOV DPTR,#TAB ;将显示代码TAB地址送入DPTRMOVC A,@A+DPTR ;查询31H内数据的显示代码送入AMOV P2,A ;将查询到的代码送入P2显示CLR P0.0 ;打开十位显示刚才的数据LCALL DELY1 ;调用小的演示程序(10ms以内)，形成视觉效果SETB P0.0 ;关闭显示DJNZ R5,DISP ;R5自减，不为0则跳转到DISPRET ;子程序返回TAB: DB 3FH,06H,5BH,4FHDB 66H,6DH,7DH,07HDB 7FH,6FH,77H,7CHDB 39H,5EH,79H,71HDELY1: MOV R7,#10D10: MOV R6,#250D20: DJNZ R6,D20DJNZ R7,D10RETEND************************************************************************** #include<reg51.h>sbit P0_0=P0^0; //个位数字sbit P0_1=P0^1; //十位数字void delay(int k); //Tab为数码管显示值，存入一个数组内unsigned char code Tab[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71};unsigned char i,shi,ge,num,count; //num为被显示的数字void main(){P2=Tab[0];P0_0=0;P0_1=0;//显示00num=0; //被显示的数置0count=20;while(1){for(i=1;i<count;i++) //显示个位、十位count次后显示的数加1{shi=num/10; //取出十位数ge=num%10; //取出个位数P0_0=1;P0_1=1; //关闭显示P2=Tab[shi]; //P2口送出十位数据显示代码P0_0=0; //打开十位显示delay(10); //延时P0_0=1; //关闭显示P2=Tab[ge]; //P2口送出个位数据显示代码P0_1=0; //打开个位显示delay(10); //延时}if(++num==100) //num自加1，然后判断是否等于100，等于则置0 num=0;}}void delay(int k) //最简单的C延时程序{unsigned char i;while(k--) //直至K减为0则跳出{for(i=250;i>0;i--);}}按键控制加、减显示00-99(P10为加，P11为减，P2接A- -H，P0接DS1- -DS8)********************************************************************************** #include<reg51.h>sbit P0_0=P0^0; //个位数字sbit P0_1=P0^1; //十位数字void delay(int k); //Tab为数码管显示值，存入一个数组内void key_ccan(void); //声明按键扫描函数unsigned char code Tab[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71};unsigned char i,shi,ge,num,count=10; //num为被显示的数字void main(){P2=Tab[0];P0_0=0;P0_1=0;//显示00num=0; //被显示的数置0while(1){key_ccan(); //调用按键扫描程序for(i=0;i<count;i++) //显示个位、十位count次后显示的数加1{shi=num/10; //取出十位数ge=num%10; //取出个位数P0_0=1;P0_1=1; //关闭显示P2=Tab[shi]; //P2口送出十位数据显示代码P0_0=0; //打开十位显示delay(10); //延时P0_0=1; //关闭显示P2=Tab[ge]; //P2口送出个位数据显示代码P0_1=0; //打开个位显示delay(10); //延时P0_1=1; //关闭个位显示}}}void key_ccan(void){unsigned char ii;P1=0xff;ii=P1;if(ii!=0xff){P1=0xff;delay(50);ii=P1;if(ii!=0xff){switch(ii){case 0xfe: num++;if(num==100) num=0;break;case 0xfd: if(num==0) num=99;else num--;break;default: break;}}}}void delay(int k) //最简单的C延时程序{ unsigned char i;while(k--) //直至K减为0则跳出{for(i=100;i>0;i--);}}定时器计数00-59（P0接ds1-ds8，P2接A-H）*******************************************************************************************#include<reg51.h>sbit P0_0=P0^0; //个位数字sbit P0_1=P0^1; //十位数字void delay(int k); //Tab为数码管显示值，存入一个数组内unsigned char ge,shi,num,count;unsigned char code Tab[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71};void main(){TMOD=0x1; //T0,工作方式1TH0=0xb1; //20ms定时TL0=0xe0;TR0=1; //开启T0定时器ET0=1; //允许T0定时器中断EA=1; //开启总中断允许P2=Tab[0];P0_0=0;P0_1=0;//显示00num=0; //被显示的数置0while(1) //一直调用显示，等待T0中断修改显示数据{shi=num/10; //取出十位数ge=num%10; //取出个位数P0_0=1;P0_1=1; //关闭显示P2=Tab[shi]; //P2口送出十位数据显示代码P0_0=0; //打开十位显示delay(1000); //延时P0_0=1; //关闭显示P2=Tab[ge]; //P2口送出个位数据显示代码P0_1=0; //打开个位显示delay(1000); //延时P0_1=1; //关闭个位显示}}void time0(void) interrupt 1{TH0=0xb1;TL0=0xe0;count++; //计数值+1if(count==50) //加到50次即1秒{ count=0;num++; //显示数据+1if(num==60){ num=0; }}}void delay(int k){while(k--);}定时器计数秒表000.0-999.9（P0接ds1-ds8，P2接A-H）*******************************************************************************************#include<reg51.h>sbit P0_0=P0^0; //百位数字sbit P0_1=P0^1; //十位数字sbit P0_2=P0^2; //个位数sbit P0_3=P0^3; //小数位void delay(int k); //Tab为数码管显示值，存入一个数组内unsigned char ge,shi,bai,xiao,count;unsigned int num;unsigned char code Tab[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71};void main(){TMOD=0x1; //T0,工作方式1TH0= 0xd8; //10ms定时TL0=0xf0;TR0=1; //开启T0定时器ET0=1; //允许T0定时器中断EA=1; //开启总中断允许P2=Tab[0];P0_0=0;P0_1=0;//显示00num=0; //被显示的数置0while(1) //一直调用显示，等待T0中断修改显示数据{bai=num/1000; //取出十位数shi=num%1000/100; //取出个位数ge=num%100/10;//第一位小数xiao=num%10; //第二位小数P0_0=0xff; //关闭显示P2=Tab[bai]; //P2口送出十位数据显示代码P0_0=0; //打开十位显示delay(200); //延时P0_0=1; //关闭显示P2=Tab[shi]; //P2口送出个位数据显示代码,各位要加小数点,即最高位为1则显示小数点P0_1=0; //打开个位显示delay(200); //延时P0_1=1; //关闭个位显示P2=Tab[ge]+0x80; //P2口送出第一个小数据显示代码P0_2=0; //打开十位显示delay(200); //延时P0_2=1; //关闭显示P2=Tab[xiao]; //P2口送出第二个笑数据显示代码P0_3=0; //打开个位显示delay(200); //延时P0_3=1; //关闭个位显示}}void time0(void) interrupt 1{TH0= 0xd8; //10ms定时TL0=0xf0;count++; //显示数据+1if(count==10) //显示数据计数到9999次即99.99秒{ count=0;if(num++==10000) num=0;}}void delay(int k){while(k--);}11。

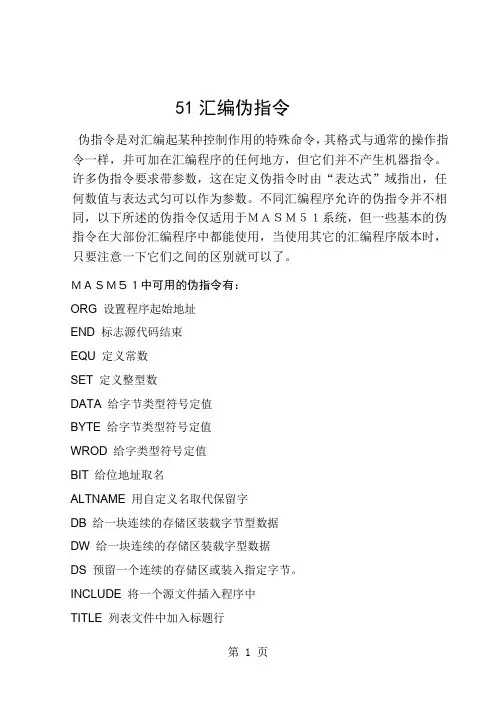

51汇编伪指令伪指令是对汇编起某种控制作用的特殊命令，其格式与通常的操作指令一样，并可加在汇编程序的任何地方，但它们并不产生机器指令。

许多伪指令要求带参数，这在定义伪指令时由“表达式”域指出，任何数值与表达式匀可以作为参数。

不同汇编程序允许的伪指令并不相同，以下所述的伪指令仅适用于ＭＡＳＭ５１系统，但一些基本的伪指令在大部份汇编程序中都能使用，当使用其它的汇编程序版本时，只要注意一下它们之间的区别就可以了。

ＭＡＳＭ５１中可用的伪指令有：ORG 设置程序起始地址END 标志源代码结束EQU 定义常数SET 定义整型数DATA 给字节类型符号定值BYTE 给字节类型符号定值WROD 给字类型符号定值BIT 给位地址取名ALTNAME 用自定义名取代保留字DB 给一块连续的存储区装载字节型数据DW 给一块连续的存储区装载字型数据DS 预留一个连续的存储区或装入指定字节。

INCLUDE 将一个源文件插入程序中TITLE 列表文件中加入标题行NOLIST 汇编时不产生列表文件NOCODE 条件汇编时，条件为假的不产生清单一、ORG伪指令ORG用于为在它之后的程序设置地址值，它有一个参数，其格式为：ORG 表达式表达式可以是一个具体的数值，也可以包含变量名，如果包含变量名，则必须保证，当第一次遇到这条伪指令时，其中的变量必须已有定义（已有具体的数值），否则，无定义的值将由0替换，这将会造成错误。

在列表文件中，由ORG定义的指令地址会被打印出来。

ORG指令有什么用途呢？指令被翻译成机器码后，将被存入系统的ＲＯＭ中，一般情况下，机器码总是一个接一个地放在存储器中，但有一些代码，其位置有特殊要求，典型的是五个中断入口，它们必须被放在0003H,000BH,0013H,001BH和0023H的位置，否则就会出错，如果我们编程时不作特殊处理，让机器代码一个接一个地生成，不能保证这些代码正好处于这些规定的位置，执行就会出错，这时就要用到ORG伪指令了。

51汇编伪指令伪指令是对汇编起某种控制作用的特殊命令，其格式与通常的操作指令一样，并可加在汇编程序的任何地方，但它们并不产生机器指令。

许多伪指令要求带参数，这在定义伪指令时由“表达式”域指出，任何数值与表达式匀可以作为参数。

不同汇编程序允许的伪指令并不相同，以下所述的伪指令仅适用于ＭＡＳＭ５１系统，但一些基本的伪指令在大部份汇编程序中都能使用，当使用其它的汇编程序版本时，只要注意一下它们之间的区别就可以了。

ＭＡＳＭ５１中可用的伪指令有：ORG 设置程序起始地址END 标志源代码结束EQU 定义常数SET 定义整型数DATA 给字节类型符号定值BYTE 给字节类型符号定值WROD 给字类型符号定值BIT 给位地址取名ALTNAME 用自定义名取代保留字DB 给一块连续的存储区装载字节型数据DW 给一块连续的存储区装载字型数据DS 预留一个连续的存储区或装入指定字节。

INCLUDE 将一个源文件插入程序中TITLE 列表文件中加入标题行NOLIST 汇编时不产生列表文件NOCODE 条件汇编时，条件为假的不产生清单一、ORG伪指令ORG用于为在它之后的程序设置地址值，它有一个参数，其格式为：ORG 表达式表达式可以是一个具体的数值，也可以包含变量名，如果包含变量名，则必须保证，当第一次遇到这条伪指令时，其中的变量必须已有定义（已有具体的数值），否则，无定义的值将由0替换，这将会造成错误。

在列表文件中，由ORG定义的指令地址会被打印出来。

ORG指令有什么用途呢？指令被翻译成机器码后，将被存入系统的ＲＯＭ中，一般情况下，机器码总是一个接一个地放在存储器中，但有一些代码，其位置有特殊要求，典型的是五个中断入口，它们必须被放在0003H,000BH,0013H,001BH和0023H的位置，否则就会出错，如果我们编程时不作特殊处理，让机器代码一个接一个地生成，不能保证这些代码正好处于这些规定的位置，执行就会出错，这时就要用到ORG伪指令了。

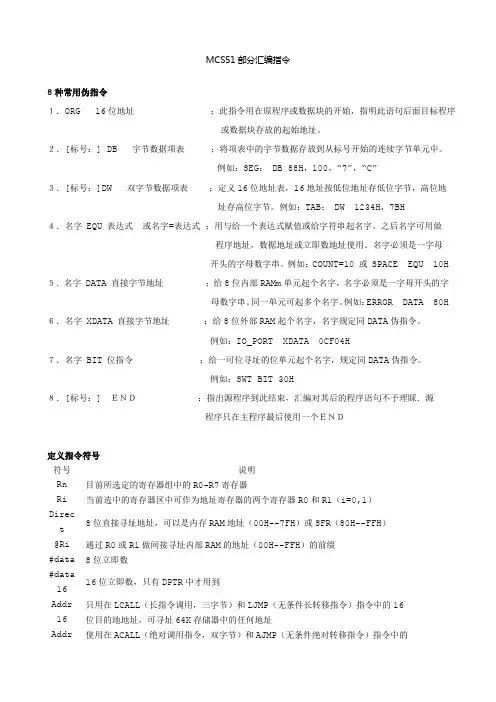

MCS51部分汇编指令8种常用伪指令１．ORG 16位地址；此指令用在原程序或数据块的开始，指明此语句后面目标程序或数据块存放的起始地址。

２．[标号：] DB 字节数据项表；将项表中的字节数据存放到从标号开始的连续字节单元中。

例如：SEG： DB 88H，100，“7”，“C”３．[标号：]DW 双字节数据项表；定义16位地址表，16地址按低位地址存低位字节，高位地址存高位字节。

例如：TAB： DW 1234H，7BH４．名字 EQU 表达式或名字=表达式；用与给一个表达式赋值或给字符串起名字。

之后名字可用做程序地址，数据地址或立即数地址使用。

名字必须是一字母开头的字母数字串。

例如：COUNT=10 或 SPACE EQU 10H ５．名字 DATA 直接字节地址；给8位内部RAMm单元起个名字，名字必须是一字母开头的字母数字串。

同一单元可起多个名字。

例如：ERROR DATA 80H ６．名字 XDATA 直接字节地址；给8位外部RAM起个名字，名字规定同DATA伪指令。

例如：IO_PORT XDATA 0CF04H７．名字 BIT 位指令；给一可位寻址的位单元起个名字，规定同DATA伪指令。

例如：SWT BIT 30H８．[标号：]ＥＮＤ；指出源程序到此结束，汇编对其后的程序语句不予理睬．源程序只在主程序最后使用一个ＥＮＤ定义指令符号符号说明Rn 目前所选定的寄存器组中的R0-R7寄存器Ri 当前选中的寄存器区中可作为地址寄存器的两个寄存器R0和R1（i=0,1）Direct8位直接寻址地址，可以是内存RAM地址（00H--7FH）或SFR（80H--FFH）@Ri 通过R0或R1做间接寻址内部RAM的地址（00H--FFH）的前缀#data 8位立即数#data1616位立即数，只有DPTR中才用到Addr 16 只用在LCALL（长指令调用，三字节）和LJMP（无条件长转移指令）指令中的16位目的地地址，可寻址64K存储器中的任何地址Addr 11 使用在ACALL（绝对调用指令，双字节）和AJMP（无条件绝对转移指令）指令中的11位目的地地址，可寻址下一个指令算起2K内的任何地址，即目的地址必须放在与下条指令第一个字节同一个2kB程序存储器空间DPTR 数据指针rel 有符号的8位偏移地址（Offset Address），其范围是从下一个指令算起的-128到+128字节中。

keil错误C51编译器识别错类型有三种1、致命错误：伪指令控制行有错，访问不存在的原文件或头文件等。

2、语法及语义错误：语法和语义错误都发生在原文件中。

有这类错误时，给出提示但不产生目标文件，错误超过一定数量才终止编译。

3、警告：警告出现并不影响目标文件的产生，但执行时有可能发生问题。

程序员应斟酌处理。

D.1 致命错误C_51 FATAL_ERRORACTION: <当前行为>LINE: <错误所在行>ERROR: <错误信息> terminated或C_51 FA TAL ERRORACTION: <当前行为>FILE: <错误所在文件>ERROR: <错误信息> terminatedC_51 TERMINATED C_51(1) ACTION 的有关信息*PARSING INVOKE-/#PRAGMA_LINE在对#pragma 指明的控制行作此法分析时出错。

*ALLOCATING MEMORY系统分配存储空间时出错。

编译较大程序需要512k空间。

*OPENING INPUT_FILE打开文件时，未找到或打不开源文件/头文件。

*CREATE LIST_FILE/OBJECT_FILE/WORK_FILE不能创建上述文件。

可能磁盘满或文件已存在而且写保护。

*PARSING SOURCE_FILE/ANALYZING DECLARATIONS分析源程序时发现外部引用名太多。

*GENERATING INTERMEDIATE CODE源代码被翻译成内部伪代码，错误可能来源于函数太大而超过内部极限。

*WRITING TO FILE在向文件（work,list,prelist或object file）写时发生错误。

（2）ERROR的有关信息*MEMORY SPACE EXHAUSTED所有可用系统空间耗尽。

至少需要512k 字节空间。

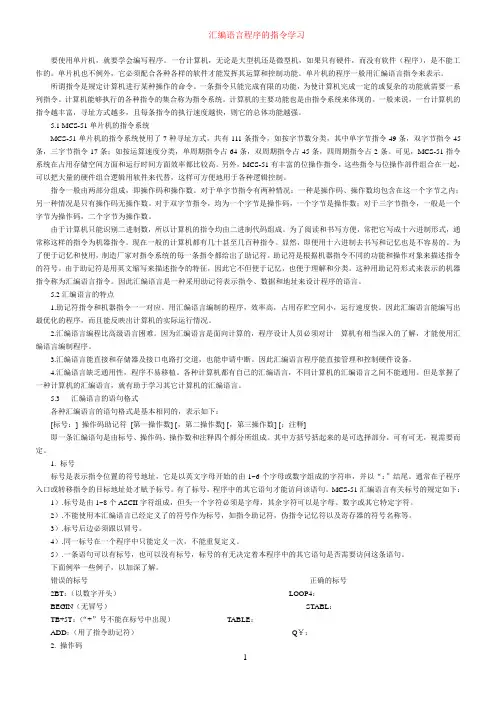

汇编语言程序的指令学习要使用单片机，就要学会编写程序。

一台计算机，无论是大型机还是微型机，如果只有硬件，而没有软件（程序），是不能工作的。

单片机也不例外，它必须配合各种各样的软件才能发挥其运算和控制功能。

单片机的程序一般用汇编语言指令来表示。

所谓指令是规定计算机进行某种操作的命令。

一条指令只能完成有限的功能，为使计算机完成一定的或复杂的功能就需要一系列指令。

计算机能够执行的各种指令的集合称为指令系统。

计算机的主要功能也是由指令系统来体现的。

一般来说，一台计算机的指令越丰富，寻址方式越多，且每条指令的执行速度越快，则它的总体功能越强。

5.1 MCS-51单片机的指令系统MCS-51单片机的指令系统使用了7种寻址方式，共有111条指令，如按字节数分类，其中单字节指令49条，双字节指令45条，三字节指令17条；如按运算速度分类，单周期指令占64条，双周期指令占45条，四周期指令占2条。

可见，MCS-51指令系统在占用存储空间方面和运行时间方面效率都比较高。

另外，MCS-51有丰富的位操作指令，这些指令与位操作部件组合在一起，可以把大量的硬件组合逻辑用软件来代替，这样可方便地用于各种逻辑控制。

指令一般由两部分组成，即操作码和操作数。

对于单字节指令有两种情况：一种是操作码、操作数均包含在这一个字节之内；另一种情况是只有操作码无操作数。

对于双字节指令，均为一个字节是操作码，一个字节是操作数；对于三字节指令，一般是一个字节为操作码，二个字节为操作数。

由于计算机只能识别二进制数，所以计算机的指令均由二进制代码组成。

为了阅读和书写方便，常把它写成十六进制形式，通常称这样的指令为机器指令。

现在一般的计算机都有几十甚至几百种指令。

显然，即便用十六进制去书写和记忆也是不容易的。

为了便于记忆和使用，制造厂家对指令系统的每一条指令都给出了助记符。

助记符是根据机器指令不同的功能和操作对象来描述指令的符号。

由于助记符是用英文缩写来描述指令的特征，因此它不但便于记忆，也便于理解和分类。

C51单片机汇编语言程序设计一、二进制数与十六进制数之间的转换1、数的表达方法为了方便编程时书写，规定在数字后面加一个字母来区别，二进制数后加B十六进制数后加H。

2、二进制数与十六进制数对应表二进制十六进二进制制0000000100100011010001010110011101234567100010011010101111001101 11101111十六进制89ABCDEF3、二进制数转换为十六进制数转换方法为：从右向左每4位二进制数转化为1位十六进制数，不足4位部分用0补齐。

例：将（1010000110110001111）2转化为十六进制数解：把1010000110110001111从右向左每4位分为1组，再写出对应的十六进制数即可。

0101000011011000111150D8F答案：（1010000110110001111）2=（50D8F）16例：将1001101B转化为十六进制数解：把10011110B从右向左每4位分为1组，再写出对应的十六进制数即可。

100111109E答案：10011110B=9EH4、十六进制数转换为二进制数转换方法为：将每1位十六进制数转换为4位二进制数。

例：将（8A）16转化为二进制数解：将每位十六进制数写成4位二进制数即可。

8A10001010答案：（8A）16=（10001010）2例：将6BH转化为二进制数解：将每位十六进制数写成4位二进制数即可。

6B01101011答案：6BH=01101011B二、计算机中常用的基本术语1、位（bit）计算机中最小的数据单位。

由于计算机采用二进制数，所以1位二进制数称作1bit，例如110110B为6bit。

2、字节（Byte，简写为B）8位的二进制数称为一个字节，1B=8bit3、字（Word）和字长两个字节构成一个字，2B=1Word。

字长是指单片机一次能处理的二进制数的位数。

如AT89S51是8位机，就是指它的字长是8位，每次参与运算的二进制数的位数为8位。

ASM-51汇编伪指令一、伪指令分类1.符号定义SEGMENT, EQU, SET, DATA, IDATA, XDATA, BIT, CODE2.存储器初始化/保留DS, DB, DW, DBIT3.程序链接PUBILC, EXTRN, NAME4.汇编程序状态控制ORG, END5.选择段的伪指令RSEG, CSEG, DSEG, XSEG, ISEG, BSEG, USING二、伪指令具体说明1.符号定义伪指令1）SEGMENT伪指令格式：段名SEGMENT 段类型说明：SEGMENT 伪指令说明一个段。

段就是一块程序代码或数据存储器。

允许使用的段类型为：●CODE代码空间●DATA 可以直接寻址的内部数据空间●XDATA外部数据空间●IDATA可以间接寻址的整个内部数据空间●BIT位空间例子：（段符号用于表达式时，代表被连接段的基地址）STACK SEGMENT IDATARSEG STACKDS 10H ；保留16字节做堆栈MOV SP , #STACK-1 ；堆栈指针初始化2）EQU伪指令格式：符号名 EQU 表达式符号名 EQU 特殊汇编符号说明：EQU表示把一个数值或特殊汇编符号赋予规定的名字。

一个表达式赋予一个符号，必须是不带向前访问的表达式。

例子：N27 EQU 27;ACCUM EQU A ;定义ACCUM代替特殊汇编符号A（累加器）HERE EQU $; HERE为当前位置计数器的值3）SET伪指令格式：符号名 SET 表达式符号名 SET 特殊汇编符号说明：SET类似EQU，区别在于可以用另一个SET伪指令在以后对定义过的符号重新定义。

例子：COUNT SET 0COUNT SET COUNT+14）BIT伪指令格式：符号名 BIT 位地址说明： BIT伪指令把一个地址赋予规定的符号名。

该符号类型取段类型BIT.例子：RSEG DATA_SEG;CONTROL: DS 1ALATM BIT CONTROL.0；OPEN_BOARD BIT ALATM+1 ;下一位RESET_BOARD BIT 60H ；下一个绝对的位5）DATA伪指令格式：符号名 DATA 表达式说明：DATA伪指令把片内的数据地址赋予所规定的符号名。

C51汇编伪指令（转载）equdatabitds1、DS －－－预留存储区命令格式：〔标号:〕 DS 表达式值其功能是从指定地址开始，定义一个存储区，以备源程序使用。

存储区预留的存储单元数由表达式的值决定。

TMP: DS 1从标号TEP地址处开始保留1个存储单元（字节）。

2、BIT－－－定义位命令格式：字符名称 BIT 位地址其功能用于给字符名称定义位地址。

SPK BIT P3.7经定义后，允许在指令中用SPK代替P3.7。

3、USING指令USING指令通知汇编器使用8051的哪一个工作寄存器组。

格式： USING 表达式（值必须为0－3，默认值为0。

）USING 0使用第0组工作寄存器。

4、SEGMENT指令SEGMENT 指令用来声明一个再定位段和一个可选的再定位类型。

格式：再定位段名 SEGMENT 段类型〔再定位类型〕其中，“再定位段名”用于指明所声明的段。

“段类型”用于指定所声明的段将处的存储器地址空间。

可用的段类型有 CODE、XDATA、DATA、IDATA和BIT。

STACK_SEG SEGMENT IDATADATA_SEG SEGMENT DATA5、RSEG－－－再定位段选择指令再定位段选择指令为RSEG，用于选择一个已在前面定义过的再定位段作为当前段。

格式： RSEG 段名段名必须是在前面已经声明过的再定位段。

DATA_SEG SEGMENT DATA ；声明一个再定位DATA段RSEG DATA_SEG ；选择前面声明的再定位DATA段作为当前段6、绝对段选择指令CSEG－－－绝对代码段DSEG－－－内部绝对数据段XSEG－－－外部绝对数据段ISEG－－－内部间接寻址数据段BSEG－－－绝对位寻址数据段格式：CSEG [AT 绝对地址表达式]DSEG [AT 绝对地址表达式]XSEG [AT 绝对地址表达式]ISEG [AT 绝对地址表达式]BSEG [AT 绝对地址表达式]括号内是可选项，用来指定当前绝对段的基地址。

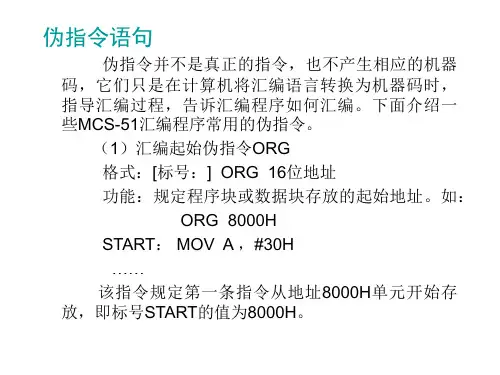

4.1 伪指令有一些指令，如指定目标程序或数据存放的地址、给一些指定的标号赋值、表示源程序结束等指令，并不产生目标程序(机器码)，也不影响程序的执行，仅仅产生供汇编用的某些命令，用来对汇编过程进行某种控制或操作，这类指令称为伪指令。

1.汇编语言源程序由以下两种指令构成▪汇编语句（指令语句）▪伪指令（指示性语句）2.汇编语句的格式：标号：操作码操作数；注释数据表示形式：二进制（B）、十六进制(H)、十进制(D或省略)、ASCII码（以单引号标识）4.1.1 定义起始地址伪指令格式：ORG addr16功能：规定程序块或数据块存放的起始地址。

addr16表示一个16位的程序存储器的空间地址，一般为一个确定的地址，也可以是事先定义的标号。

例如：ORG 2000HSTART: MOV A, 30H…4.1.2 定义汇编结束伪指令格式：END功能：表示汇编结束4.1.3 标号赋值伪指令格式：标号EQU [表达式]功能：将表达式的值赋给本语句中的标号。

又称为等值指令。

例：AA EQU 30HK1 EQU 40HMOV A，AA ；(30H）→AMOV A，K1 ；（40H）→A4.1.4 定义字节伪指令格式：标号: DB [字节表]从指定单元开始定义（存储）若干个字节的数据或ASCII码字符，常用于定义数据常数表。

格式：DB 字节常数或ASCII字符例: ORG 1000HDB 34H，0DEH，’A’，’B’DB 0AH，0BH，204.1.5 定义字伪指令格式：标号: DW[字表]从指定单元开始定义（存储）若干个字的数据或ASCII码字符。

格式：DW 字常数或ASCII字符例：ORG 2000HDW 1234H，’B’DW 0AH，204.1.6 DS 预留存储区伪指令格式：标号: DS表达式功能：从标号指定的地址单元开始，定义一个存储区，以备源程序使用。

存储区内预留的存储单元数由表达式的值决定。

例如：ORG 3030HTIMER: DS 10H┇BIT位地址符号指令。
