51单片机汇编指令集(附记忆方法)

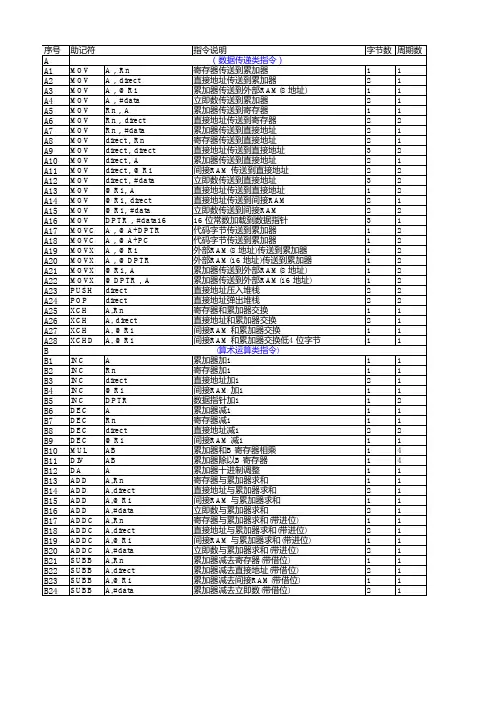

51汇编语言指令集符号定义表符号含义Rn R0～R7寄存器n=0～7Direct 直接地址，内部数据区的地址RAM(00H～7FH)SFR(80H～FFH) B，ACC，PSW，IP，P3，IE，P2，SCON，P1，TCON，P0@Ri 间接地址Ri=R0或R1 8051/31RAM地址(00H～7FH) 8052/32RAM地址(00H～FFH) #data 8位常数#data16 16位常数Addr16 16位的目标地址Addr11 11位的目标地址Rel 相关地址bit 内部数据RAM(20H～2FH)，特殊功能寄存器的直接地址的位指令介绍指令字节周期动作说明算数运算指令1．ADD A,Rn 1 1 将累加器与寄存器的内容相加，结果存回累加器2．ADD A,direct 2 1 将累加器与直接地址的内容相加，结果存回累加器3．ADD A,@Ri 1 1 将累加器与间接地址的内容相加，结果存回累加器4．ADD A,#data 2 1 将累加器与常数相加，结果存回累加器5．ADDC A,Rn 1 1 将累加器与寄存器的内容及进位C相加，结果存回累加器6．ADDC A,direct 2 1 将累加器与直接地址的内容及进位C相加，结果存回累加器7．ADDC A,@Ri 1 1 将累加器与间接地址的内容及进位C相加，结果存回累加器8．ADDC A,#data 2 1 将累加器与常数及进位C相加，结果存回累加器9．SUBB A,Rn 1 1 将累加器的值减去寄存器的值减借位C，结果存回累加器10．SUBB A,direct 2 1 将累加器的值减直接地址的值减借位C，结果存回累加器11．SUBB A,@Ri 1 1 将累加器的值减间接地址的值减借位C，结果存回累加器12．SUBB A,#data 2 1 将累加器的值减常数值减借位C，结果存回累加器13．INC A 1 1 将累加器的值加114．INC Rn 1 1 将寄存器的值加l15．INC direct 2 1 将直接地址的内容加116．INC @Ri 1 1 将间接地址的内容加117．INC DPTR 1 1 数据指针寄存器值加1说明：将16位的DPTR加1，当DPTR的低字节(DPL)从FFH溢出至00H时，会使高字节(DPH)加1，不影响任何标志位18．DEC A 1 1 将累加器的值减119．DEC Rn 1 1 将寄存器的值减120．DEC direct 2 1 将直接地址的内容减121．DEC @Ri 1 1 将间接地址的内容减122．MUL AB 1 4 将累加器的值与B寄存器的值相乘，乘积的低位字节存回累加器，高位字节存回B寄存器说明：将累加器A和寄存器B内的无符号整数相乘，产生16位的积，低位字节存入A，高位字节存入B寄存器。

51单片机汇编指令详解mcs-51系列单片机指令目录：1、a2、x3、r4、s5、n6、o7、p8、m9、j10、l11、d12、i13、c一、以a结尾的指令存有18条,分别为:acalladdr11adda,rnadda,directadda,@riadda,#dataaddca,rnaddca,directaddca,@riaddca,#dataajmpaddr11anla,rnanla,directanla,@rianla,#dataanldirect,aanldirect,#dataanlc,bitanlc,/bit1、acalladdr11指令名称:绝对调用指令指令代码:{a10,a9,a8,10001},a[7:0]指令功能:结构目的地址,展开子程序调用。

其方法就是以指令提供更多的11十一位地址(al0~a0),替代pc的高11十一位,pc的高5十一位维持不变。

操作方式内容:pc←(pc)+2sp←(sp)+1(sp)←(pc)7~0sp←(sp)+1(sp)←(pc)15~8pc10~0←addrl0~0字节数:2机器周期:2采用表明:由于指令只得出子程序入口地址的高11十一位,因此调用范围就是2kb。

2、adda,rn指令名称:寄存器乘法指令指令代码:28h~2fh指令功能:累加器内容与寄存器内容相加操作内容:a←(a)+(rn),n＝0~7字节数:1机器周期；1影响标志位:c,ac,ov3、adda,direct指令名称:轻易串行乘法指令指令代码:25h指令功能:累加器内容与内部ram单元或专用寄存器内容相加操作内容:a←(a)+(direct)字节数:2机器周期:1影响标志位:c,ac,ov4、adda,@ri指令名称:间接串行乘法指令指令代码:26h~27h指令功能:累加器内容与内部ram高128单元内容相乘操作方式内容:a←(a)+((ri)),i＝0,1字节数:1机器周期:1影响标志位:c,ac,ov5、adda,#data指令名称:立即数加法指令指令代码:24h指令功能:累加器内容与立即数相乘操作方式内容:a←(a)+data字节数:2机器周期:1影响标志位:c,ac,ov6、addca,rn指令名称:寄存器带进位加法指令指令代码:38h~3fh指令功能:累加器内容、寄存器内容和位次位相乘操作方式内容:a←(a)+(rn)+(c),n ＝0~7字节数:1机器周期:1影响标志位:c,ac,ov7、addca,direct指令名称:直接寻址带进位加法指令指令代码:35h指令功能:累加器内容、内部ram高128单元或专用寄存器内容与位次位加操作内容:a←(a)+(direct)+(c)字节数:2机器周期:1影响标志位:c,ac,ov8、addca,@ri指令名称:间接串行拎位次乘法指令指令代码:36h~37h指令功能:累加器内容、内部ram低128单元内容及进位位相加操作方式内容:a←(a)+((ri))+(c),i＝0,1字节数:1机器周期:1影响标志位:c,ac,ov9、addca,#data指令名称:立即数带位次乘法指令指令代码:34h指令功能:累加器内容、立即数及进位位相加操作内容:a←(a)+data+(c)字节数:2机器周期:1影响标志位:c,ac,ov10、ajmpaddr11指令名称:绝对迁移指令指令代码:{a10,a9,a8,00001},a[7:0]指令功能:构造目的地址,实现程序转移。

51 单片机汇编指令集一、数据传送类指令( 7 种助记符)MOV(英文为Move :对内部数据寄存器RAM 和特殊功能寄存器SFR 的数据进行 传送； MOV Q Move Code )读取程序存储器数据表格的数据传送； MOVX (Move External RAM) 对外部 RAM 勺数据传送； XCH (Exchange) 字节交换；XCHD (Exchange low-order Digit) 低半字节交换；PUSH (Push onto Stack) 入栈；POP (Pop from Stack) 出栈； 二、算术运算类指令( 8 种助记符) ADD(Addition) 加法；ADDC(Add with Carry) 带进位加法；SUBB(Subtract with Borrow) 带借位减法； DA(Decimal Adjust) 十进制调整； INC(Increment) 加 1； DEC(Decrement) 减 1；MUL(Multiplication 、Multiply) 乘法；DIV(Division 、Divide) 除法； 三、逻辑运算类指令( 10 种助记符) ANL(AND Logic) 逻辑与；ORL(OR Logic) 逻辑或；XRL(Exclusive-OR Logic) 逻辑异或； CLR(Clear) 清零；CPL(Complement) 取反；RL(Rotate left) 循环左移；RLC(Rotate Left throught the Carry flag) RR(Rotate Right) 循环右移；RRC (Rotate Right throught the Carry flag)SWAP (Swap) 低 4 位与高 4 位交换； 四、控制转移类指令( 17 种助记符)ACALL ( Absolute subroutine Call )子程序绝对调用； LCALL ( Long subroutine Call )子程序长调用； RET ( Return from subroutine )子程序返回； RETI ( Return from Interruption )中断返回； SJMP ( Short Jump )短转移；AJMP ( Absolute Jump )绝对转移； LJMP( Long Jump )长转移；CJNE (Compare Jump if Not Equal) 比较不相等则转移；DJNZ (Decreme nt Jump if Not Zero) 减1后不为0则转移； JZ (Jump if Zero) 结果为0则转移；JNZ (Jump if Not Zero) 结果不为0则转移； JC (Jump if the Carry flag is set) 有进位则转移； JNC (Jump if Not Carry) 无进位则转移； JB (Jump if the Bit is set) 位为1则转移； JNB (Jump if the Bit is Not set) 位为0则转移；带进位循环左移；带进位循环右移；JBC(Jump if the Bit is set and Clear the bit) 位为1则转移，并清除该位；NOP (No Operation) 空操作；五、位操作指令( 1 种助记符)CLR 位清零；SETB(Set Bit) 位置1 。

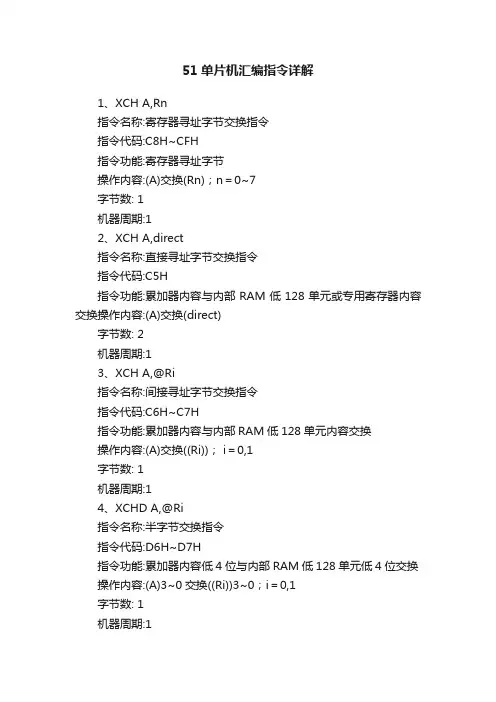

51单片机汇编指令详解1、XCH A,Rn指令名称:寄存器寻址字节交换指令指令代码:C8H~CFH指令功能:寄存器寻址字节操作内容:(A)交换(Rn)；n＝0~7字节数: 1机器周期:12、XCH A,direct指令名称:直接寻址字节交换指令指令代码:C5H指令功能:累加器内容与内部RAM低128单元或专用寄存器内容交换操作内容:(A)交换(direct)字节数: 2机器周期:13、XCH A,@Ri指令名称:间接寻址字节交换指令指令代码:C6H~C7H指令功能:累加器内容与内部RAM低128单元内容交换操作内容:(A)交换((Ri))； i＝0,1字节数: 1机器周期:14、XCHD A,@Ri指令名称:半字节交换指令指令代码:D6H~D7H指令功能:累加器内容低4位与内部RAM低128单元低4位交换操作内容:(A)3~0交换((Ri))3~0；i＝0,1字节数: 1机器周期:15、XRL A,Rn指令名称；逻辑异或操作指令指令代码:68H~6FH指令功能:累加器内容与寄存器内容进行逻辑异或操作操作内容:A<-(A)异或(Rn)； n＝0~7字节数: 1机器周期:16、XRL A,direct指令名称:逻辑异或操作指令指令代码:65H指令功能:累加器内容与内部RAM低128单元或专用寄存器内容进行逻辑异或操作操作内容:A<-(A)异或(direct)字节数: 2机器周期:17、XRL A,@Ri指令名称:逻辑异或指令指令代码:66H~67H指令功能:累加器与内部RAM低128单元内容进行逻辑异或操作操作内容:A<-(A)异或((Ri))； i＝0,1字节数: 1机器周期:18、XRL A,#data指令名称:逻辑异或指令指令代码:64H指令功能:累加器内容与立即数进行逻辑异或操作操作内容:A1?/FONT>(A)异或data字节数: 2机器周期:19、XRL direct,A指令名称:逻辑异或操作指令指令代码:62H指令功能:累加器内容与内部RAM低128单元或专用寄存器内容进行逻辑异或操作操作内容:direct一(direct)异或(A)字节数: 2机器周期:110、XRL direct,#data指令名称:逻辑异或操作指令指令代码:63H指令功能:内部RAM低128单元或专用寄存器内容与立即数进行逻辑异或操作操作内容:direct<-(direct)异或data字节数: 3机器周期:2以R开头的指令有6条,分别为:RETRETIRL ARLC ARR ARRC A1、RET指令名称:子程序返回指令指令代码:22H指令功能:子程序返回操作内容:PC15~8<-((SP))SP<-(SP)-1PC7~0<-((SP))SP<-(SP)-1字节数: 1机器周期:22、RETI指令名称:中断返回指令指令代码:32H指令功能:中断服务程序返回操作内容’:PC15?/FONT>8<-((SP))SP<-(SP)-lPC7~0<-((SP))SP<-(SP)-1字节数: 1机器周期:23、RL A指令名称:循环左移指令指令代码:23H指令功能:累加器内容循环左移一位操作内容:An+1<-(An)； n＝0~6A0<-(A7)字节数: 1机器周期:14、RLC A指令名称:带进位循环左移指令指令代码:33H指令功能:累加器内容连同进位标志位循环左移一位操作内容:An-1<-(An)； n＝0~6A0<-(C)C<-(A7)字节数: 1机器周期:15、RR A指令名称:循环右移指令指令代码:03H指令功能:累加器内容循环右移一位操作内容:An<-(An+1)；n＝0~6A7<-(A0)字节数: 1机器周期:16、RRC A指令名称:带进位循环右移指令指令代码:13H指令功能:累加器内容连同进位标志位循环右移一位操作内容:An<-(An+1)；n＝0~6A7<-(C)C<-(A0)字节数: 1机器周期:11、SETB c指令名称:进位标志置位指令指令代码:D.H指令功能:进位标志位置位操作内容:C<-1字节数: 1机器周期:12、SETB bit指令名称:直接寻址位置位指令指令代码:D2H指令功能:内部RAM可寻址位或专用寄存器指定位置位操作内容:bit<-1字节数: 2机器周期:13、SJMP rel指令名称:短转移指令指令代码:80H指令功能:按指令提供的偏移量计算转移的目的地址,实现程序的无条件相对转移；操作内容:PC<-(PC)+2PC<-(PC)+rel字节数: 2机器周期:2使用说明:偏移量是8位二进制补码数,可实现程序的双向转移,其转移范围是(PC一126)一(PC+129)。

51汇编指令大全Rn: 表示当前寄存器区的8个工作寄存器R0~R7Ri: 表示当前寄存器区的R0或R1,可作地址指针即间址寄存器(i=0或1)@: 为间接寄存器或基址寄存器的前缀.Direct: 表示8位内部数据存储单元的地址.它可以是内部RAM的单元地址0~127.特殊功能寄存器SFR的地址(128~255)或名称,A: 累加器ACC.B: .特殊功能寄存器B,用于MUL和DIV指令中.C: 进位位Cy.#data: 表示包含在指令中的单字节(8位)立即数.如果用16位进制表示,后缀字母为”H”,数据范围00~0FFH,不得一字母开头;如果用16进制表示无须任何后缀,但必须在0~255之间.#data16: 表示包含在指令中的双字节(16位)立即数.Adda16: 表示16位的目的地址.用于LCALL和LJMP指令中,目的地址范围是从0000H~FFFFH的整个64KB存储地址空间.Adda11: 表示11位的目的地址.用于ACALL和AJMP的指令中,目的地址必须和下一条指令第一个字节同处一页.Rel: 表示8位带符号的相对偏移量.用语SJMP和所有的条件转移指令中.偏移量相对于下一条指令的第一个字节计算,在-128~+127范围内取值.DPTR: 为数据指针,可用作16位的地址寄存器./: 加在位操作的前面,表示对该位进行非运算.bit: 表示内部可寻址位或特殊功能寄存器中的直接寻址位.“(x): 寄存器或地址单元中的内容.((x)): 有x见解寻址的单元中的内容.<-: 表示将箭头右边的内容传送至箭头的左边.$: 当前指令的地址.单片机指令系统(一) 内部数据传送指令(1) 以累加器A为目的的传送指令:MOV A, #data ;(A)<-dataMOV A, direct ;(A)<-(direct)MOV A, Rn ;(A)<-(Rn)MOV A, @Ri ;(A)<- ((Ri))(2) 以通用寄存器Rn为目的的传送指令:MOV Rn, A ;(Rn)<-(A)MOV Rn, direct ; (Rn)<(direct)-MOV Rn, #data: ; (Rn)<-(data)(3) 以直接地址为目的的传送指令:MOV direct, A ;(direct)<-(A)MOV direct, Rn ; (direct)<-(Rn)MOV direct, direct2 ; (direct)<-(direct2)MOV direct, @Ri ; (direct)<-((Rn))MOV direct, #data ; (direct)<-data(4) 以寄存器间接地址为目的的传送指令:MOV @Ri, A ;((Ri))<-(A)MOV @Ri, direct ;((Ri))<-(direct)MOV @Ri, #data ;((Ri))<-data(二) 数据指针赋值指令(16位数据传送指令)MOV DPTR, #data16;(三) 片外数据传送指令MOVX A, @Ri ;(A)<-((Ri))片外MOVX A, @DPTR ;(A)<-((DPTR))片外MOVX @Ri, A ;((Ri))片外<-(A)MOVX @DPTR, A ;((DPTR))片外<-(A)(四) ROM数据访问指令(查表指令)MOVC A, @A+DPTR ;(A)<-((A)+(DPTR))romMOVC A, @A+PC ;(PC)<-(PC)+1,(A)<-((A)+(PC))rom (五) 堆栈操作指令PUSH direct ;(SP)<-(SP)+1,(SP)<-(direct)堆栈指针先加1,将数据压入栈顶POP direct ;(direct)<-(SP),(SP)<-(SP)-1将数据从栈顶弹出存入direct,SP再减1(六) 数据交换指令(1)整字节(8位)交换指令:XCH A, Rn ;A和Rn中的数互换XCH A, direct ;A和direct单元中的数互换XCH A, @Ri ;A和Ri间址单元中的数互换(2)半字节交换指令:XCHD A, @Ri ;A的低4位Ri间接单元的低4位互换,高4位不动(3)累加器高低半字节交换指令:SWAP A, ;A的高4位(D7~D4)和低4位(D3~D0)互换(七) 加法指令(1)不带Cy加法指令:ADD A, Rn ;(A)<-(A)+(Rn)ADD A, direct ; (A)<-(A)+(direct)ADD A, @Ri ; (A)<-(A)+((Ri))ADD A, #data ; (A)<-(A)+data(2)带进位加法指令:ADDC A, Rn ;(A)<-(A) +Cy+(Rn)ADDC A, direct ; (A)<-(A) +Cy+(direct)ADDC A, @Ri ; (A)<-(A) +Cy+((Ri))ADDC A, #data ; (A)<-(A) +Cy+data(3)加1指令:INC A, ;(A)<-(A)+1INC Rn ;(Rn)<-(Rn)+1INC @Ri ;((Ri))<-((Ri))+1INC direct ;(direct)<-(direct)+1INC DPTR ;(FPTR)<-(DPTR)+1(八) 减法指令(1)带进位减法指令:SUBB A, Rn ;(A)<-(A) -Cy-(Rn)SUBB A, direct ; (A)<-(A) -Cy-(direct)SUBB A, @Ri ; (A)<-(A) -Cy-((Ri))SUBB A, #data ; (A)<-(A) -Cy-data(2)减1指令:DEC A ;(A)<-(A)-1DEC direct ;(direct)<-(durect)-1DEC Rn ;(Rn)<-(Rn)-1DEC @Ri ;((Ri))<-((Ri))-1(九) 乘除指令(1)乘法指令MUL AB ;(B)(A)<-(A)*(B)指令功能是把累加器A和特殊功能寄存器B中两个8位无符号整数相乘,并把积的高8位字节存入B寄存器,低8位字节存入累加器A.(2)除法指令DIV AB ;A/B,商存入A,余数存入B指令的功能是把累加器A中的8位无符号整数除以寄存器B中的8位无符号整数商的整数部分存入累加器A中,余数保留在B中.(十) 十进制调整指令DA A(十一) 逻辑运算指令(1) 逻辑与运算指令:ANL A, Rn ;(A)<-(A)∧(Rn)ANL A, direct ; (A)<-(A)∧(direct)ANL A, @Ri ; (A)<-(A)∧((Ri))ANL A, #data ; (A)<-(A)∧dataANL direct, A ;(direct)<-(A)∧(direct)ANL direct, #data;(direct<-(direct)∧data(2) 逻辑或运算指令:ORL A, Rn ;(A)<-(A)∨(Rn)ORL A, direct ; (A)<-(A)∨(direct)ORL A, @Ri ; (A)<-(A)∨((Ri))ORL A, #data ; (A)<-(A)∨dataORL direct, A ;(direct)<-(A)∨(direct)ORL direct, #data; (direct)<-(direct)∨data(3) 逻辑异或运算指令:XRL A, Rn ;(A)<-(A)⊙(Rn)XRL A, direct ; (A)<-(A)⊙(direct)XRL A, @Ri ; (A)<-(A)⊙((Ri))XRL A, #data ; (A)<-(A)⊙dataXRL direct, A ;(direct)<-(A)⊙(direct)XRL direct, #data; (direct)<-(direct)⊙data(4) 累加器清0和去反指令CLR A ;(A)<-0 (累加器清0指令)CLR A ;(A)<-(A) (累加器取反指令)(5) 累加器移位指令:不带进位Cy循环左移: RL A ;Dn+1<-Dn,D0<-D7D7D6D5D4D3D2D1D0不带进位Cy循环右移: RR A :Dn+1->Dn,D0<-D7D7D6D5D4D3D2D1D0带进位Cy循环左移: RLC A ;Cy<-D7,Dn+1<-Dn,D0<-CyD7D6D5D4D3D2D1D0带进位Cy循环右移: RRC A ;Cy->D7,Dn+1->Dn,D0->Cy(十二) 控制转移指令[1] 无条件转移指令:(1) 长转移指令LJMP addr16 ;(PC)<-addr16(2) 绝对转移指令AJMP addr11 ;(PC)<-(PC)+2,(PC)10~0<-addr11(3) 短转移指令SJMP rel ;(PC)<-(PC)+2+rel(4) 变址寻址转移指令JMP @A+DPTR ;(PC)<-(A)+(DPTR)[2] 条件转移指令:(1) 累加器判0转移指令:JZ rel ;如果(A)=0,跳转到目标语句,否则顺序执行JNZ rel ;如果(A)≠0,跳转到目标语句,否则顺序执行(2) 比较转移指令:CJNZ A, #data, rel ;如果(A)≠data,则跳转到目标语句,否则程序顺序执行CJNZ A direct, rel ; 如果(A)≠(direct),则跳转到目标语句,否则程序顺序执行CJNZ Rn #data, rel ; 如果(A)≠data,则跳转到目标语句,否则程序顺序执行CJNZ @Ri #data, rel ; 如果(A)≠data,则跳转到目标语句,否则程序顺序执行(3) 循环控制转移指令:DJNZ Rn, rel ;(Rn)先减1,如减1后(Rn)≠0,则跳转到目标语句;否则顺序执行DJNZ firect, rel ; (direct)先减1,如减1后(direct)≠0,则跳转到目标语句;否则顺序执行(十三) 子程序调用和返回指令(1) 绝对调用指令:ACALL addr11(2) 长调用指令:LCALL addr16(3) 返回指令:RET 子程序返回RETI 中断服务程序返回(十四) 空操作指令NOP 空操作指令是一条特殊指令,单片机在执行该指令时不进行任何操作,只是消耗1个机器周期的时间,所以该指令长用于延时程序.软件陷阱程序等(十五) 位操作类指令(1) 位传送指令:MOV C,bit ;(Cy)<-(bit),bit位的状态不变MOV bit,C ; (bit) <- (Cy),Cy位的状态不变(2) 位置位和复位指令:SETB C ;(Cy)<-1SETB bit ;(bit)<-1CLR C ;(Cy)<-0CLR bit ;(bit)<-0(3) 位运算指令:ANL C,bit ;(Cy)<-(Cy)∧(bit),Cy位和bit位相与,结果赋给Cy ANL C,/bit ;(Cy)<-(Cy)∧(bit),Cy位和bit位相与,结果赋给CyORL C,bit ;(Cy)<-(Cy)∨(bit),Cy位和bit位相或,结果赋给Cy ORL C,/bit ;(Cy)<-(Cy) ∨(bit),Cy位和bit位相或,结果赋给CyCPL C ; (Cy)<-(Cy),Cy位取反CPL bit ;(bit)<-(bit),bit位取反(4) 位测试转移指令:(1) 以Cy位状态为条件的转移指令JC rel ;如果Cy位=1,跳转到目标语句,否则顺序执行JNC rel ;如果Cy位=0,跳转到目标语句,否则顺序执行(2) 以指定位状态为条件的转移指令:JB bit, rel ;如果bit=1,跳转到目标语句,否则顺序执行JNB bit, rel ;如果bit=0,跳转到目标语句,否则顺序执行JBC bit, rel ;如果bit=1,跳转到目标语句,同时将bit位清0;否则顺序执行。

MCS-51系列单片机指令快速记忆方法（简介）一、助记符号的记忆方法1 表格列举法把44个指令助记符按功能分为五类，每类列表记忆。

此处从略，请读者自己总结。

2 英文还原法单片机的操作码助记符是该指令功能的英文缩写，将缩写还原成英语原文，再对照汉语有助于理解其助记符含义，从而加强记忆。

例如：增量INC－Inc remect减量DNC－D ecrement短转移SJMP－S hort j ump 长转移LJMP－L ong j ump比较转移CJNE－C ompare j ump n ot e quality绝对转移AJMP－A bsolute j ump空操作NOP－N o op eration交换XCH－E xch ange加法ADD－Add ition乘法MUL－Mul tiplication除法DIV－Div ision左环移RL－R otate l eft进位左环移RLC－R otate l eft c arry右环移RR－R otate r ight进位右环移RRC－R otate r ight c arry3 功能模块记忆法单片机的44个指令助记符，按所属指令功能可分为五大类，每类又可以按功能相似原则为2～3组。

这样，化整为零，各个击破，实现快速记忆。

1）数据传送组。

2）加减运算组MOV 内部数据传送ADD 加法MOVC 程序存储器传送ADDC 带进位加法MOVX 外部数据传送SUBB 带进位减法3）逻辑运算组。

4）子程序调用组。

ANL 逻辑与LCALL 长调用ORL 逻辑或ALALL 绝对调用XRL 逻辑异或RET 子程序返回二、指令的记忆方法1 指令操作数的有关符号MCS－51的寻址方式共有六种：立即数寻址、直接寻址、寄存器寻址、寄存器间址、变址寻址、相对寻址。

我们必须掌握其表示的方法。

1）立即数与直接地址。

＃data8表示八位立即数，＃data16表示是十六位立即数，data或direct表示直接地址。

51汇编指令大全Rn: 表示当前寄存器区的8个工作寄存器R0~R7Ri: 表示当前寄存器区的R0或R1,可作地址指针即间址寄存器(i=0或1)@: 为间接寄存器或基址寄存器的前缀.Direct: 表示8位内部数据存储单元的地址.它可以是内部RAM的单元地址0~127.特殊功能寄存器SFR的地址(128~255)或名称,A: 累加器ACC.B: .特殊功能寄存器B,用于MUL和DIV指令中.C: 进位位Cy.#data: 表示包含在指令中的单字节(8位)立即数.如果用16位进制表示,后缀字母为”H”,数据范围00~0FFH,不得一字母开头;如果用16进制表示无须任何后缀,但必须在0~255之间.#data16: 表示包含在指令中的双字节(16位)立即数.Adda16: 表示16位的目的地址.用于LCALL和LJMP指令中,目的地址范围是从0000H~FFFFH的整个64KB存储地址空间.Adda11: 表示11位的目的地址.用于ACALL和AJMP的指令中,目的地址必须和下一条指令第一个字节同处一页.Rel: 表示8位带符号的相对偏移量.用语SJMP和所有的条件转移指令中.偏移量相对于下一条指令的第一个字节计算,在-128~+127范围内取值.DPTR: 为数据指针,可用作16位的地址寄存器./: 加在位操作的前面,表示对该位进行非运算.bit: 表示内部可寻址位或特殊功能寄存器中的直接寻址位.“(x): 寄存器或地址单元中的内容.((x)): 有x见解寻址的单元中的内容.<-: 表示将箭头右边的内容传送至箭头的左边.$: 当前指令的地址.单片机指令系统(一) 内部数据传送指令(1) 以累加器A为目的的传送指令:MOV A, #data ;(A)<-dataMOV A, direct ;(A)<-(direct)MOV A, Rn ;(A)<-(Rn)MOV A, @Ri ;(A)<- ((Ri))(2) 以通用寄存器Rn为目的的传送指令:MOV Rn, A ;(Rn)<-(A)MOV Rn, direct ; (Rn)<(direct)-MOV Rn, #data: ; (Rn)<-(data)(3) 以直接地址为目的的传送指令:MOV direct, A ;(direct)<-(A)MOV direct, Rn ; (direct)<-(Rn)MOV direct, direct2 ; (direct)<-(direct2)MOV direct, @Ri ; (direct)<-((Rn))MOV direct, #data ; (direct)<-data(4) 以寄存器间接地址为目的的传送指令:MOV @Ri, A ;((Ri))<-(A)MOV @Ri, direct ;((Ri))<-(direct)MOV @Ri, #data ;((Ri))<-data(二) 数据指针赋值指令(16位数据传送指令)MOV DPTR, #data16;(三) 片外数据传送指令MOVX A, @Ri ;(A)<-((Ri))片外MOVX A, @DPTR ;(A)<-((DPTR))片外MOVX @Ri, A ;((Ri))片外<-(A)MOVX @DPTR, A ;((DPTR))片外<-(A)(四) ROM数据访问指令(查表指令)MOVC A, @A+DPTR ;(A)<-((A)+(DPTR))romMOVC A, @A+PC ;(PC)<-(PC)+1,(A)<-((A)+(PC))rom (五) 堆栈操作指令PUSH direct ;(SP)<-(SP)+1,(SP)<-(direct)堆栈指针先加1,将数据压入栈顶POP direct ;(direct)<-(SP),(SP)<-(SP)-1将数据从栈顶弹出存入direct,SP再减1(六) 数据交换指令(1)整字节(8位)交换指令:XCH A, Rn ;A和Rn中的数互换XCH A, direct ;A和direct单元中的数互换XCH A, @Ri ;A和Ri间址单元中的数互换(2)半字节交换指令:XCHD A, @Ri ;A的低4位Ri间接单元的低4位互换,高4位不动(3)累加器高低半字节交换指令:SWAP A, ;A的高4位(D7~D4)和低4位(D3~D0)互换(七) 加法指令(1)不带Cy加法指令:ADD A, Rn ;(A)<-(A)+(Rn)ADD A, direct ; (A)<-(A)+(direct)ADD A, @Ri ; (A)<-(A)+((Ri))ADD A, #data ; (A)<-(A)+data(2)带进位加法指令:ADDC A, Rn ;(A)<-(A) +Cy+(Rn)ADDC A, direct ; (A)<-(A) +Cy+(direct)ADDC A, @Ri ; (A)<-(A) +Cy+((Ri))ADDC A, #data ; (A)<-(A) +Cy+data(3)加1指令:INC A, ;(A)<-(A)+1INC Rn ;(Rn)<-(Rn)+1INC @Ri ;((Ri))<-((Ri))+1INC direct ;(direct)<-(direct)+1INC DPTR ;(FPTR)<-(DPTR)+1(八) 减法指令(1)带进位减法指令:SUBB A, Rn ;(A)<-(A) -Cy-(Rn)SUBB A, direct ; (A)<-(A) -Cy-(direct)SUBB A, @Ri ; (A)<-(A) -Cy-((Ri))SUBB A, #data ; (A)<-(A) -Cy-data(2)减1指令:DEC A ;(A)<-(A)-1DEC direct ;(direct)<-(durect)-1DEC Rn ;(Rn)<-(Rn)-1DEC @Ri ;((Ri))<-((Ri))-1(九) 乘除指令(1)乘法指令MUL AB ;(B)(A)<-(A)*(B)指令功能是把累加器A和特殊功能寄存器B中两个8位无符号整数相乘,并把积的高8位字节存入B寄存器,低8位字节存入累加器A.(2)除法指令DIV AB ;A/B,商存入A,余数存入B指令的功能是把累加器A中的8位无符号整数除以寄存器B中的8位无符号整数商的整数部分存入累加器A中,余数保留在B中.(十) 十进制调整指令DA A(十一) 逻辑运算指令(1) 逻辑与运算指令:ANL A, Rn ;(A)<-(A)∧(Rn)ANL A, direct ; (A)<-(A)∧(direct)ANL A, @Ri ; (A)<-(A)∧((Ri))ANL A, #data ; (A)<-(A)∧dataANL direct, A ;(direct)<-(A)∧(direct)ANL direct, #data;(direct<-(direct)∧data(2) 逻辑或运算指令:ORL A, Rn ;(A)<-(A)∨(Rn)ORL A, direct ; (A)<-(A)∨(direct)ORL A, @Ri ; (A)<-(A)∨((Ri))ORL A, #data ; (A)<-(A)∨dataORL direct, A ;(direct)<-(A)∨(direct)ORL direct, #data; (direct)<-(direct)∨data(3) 逻辑异或运算指令:XRL A, Rn ;(A)<-(A)⊙(Rn)XRL A, direct ; (A)<-(A)⊙(direct)XRL A, @Ri ; (A)<-(A)⊙((Ri))XRL A, #data ; (A)<-(A)⊙dataXRL direct, A ;(direct)<-(A)⊙(direct)XRL direct, #data; (direct)<-(direct)⊙data(4) 累加器清0和去反指令CLR A ;(A)<-0 (累加器清0指令)CLR A ;(A)<-(A) (累加器取反指令)(5) 累加器移位指令:不带进位Cy循环左移: RL A ;Dn+1<-Dn,D0<-D7D7D6D5D4D3D2D1D0不带进位Cy循环右移: RR A :Dn+1->Dn,D0<-D7D7D6D5D4D3D2D1D0带进位Cy循环左移: RLC A ;Cy<-D7,Dn+1<-Dn,D0<-CyD7D6D5D4D3D2D1D0带进位Cy循环右移: RRC A ;Cy->D7,Dn+1->Dn,D0->Cy(十二) 控制转移指令[1] 无条件转移指令:(1) 长转移指令LJMP addr16 ;(PC)<-addr16(2) 绝对转移指令AJMP addr11 ;(PC)<-(PC)+2,(PC)10~0<-addr11(3) 短转移指令SJMP rel ;(PC)<-(PC)+2+rel(4) 变址寻址转移指令JMP @A+DPTR ;(PC)<-(A)+(DPTR)[2] 条件转移指令:(1) 累加器判0转移指令:JZ rel ;如果(A)=0,跳转到目标语句,否则顺序执行JNZ rel ;如果(A)≠0,跳转到目标语句,否则顺序执行(2) 比较转移指令:CJNZ A, #data, rel ;如果(A)≠data,则跳转到目标语句,否则程序顺序执行CJNZ A direct, rel ; 如果(A)≠(direct),则跳转到目标语句,否则程序顺序执行CJNZ Rn #data, rel ; 如果(A)≠data,则跳转到目标语句,否则程序顺序执行CJNZ @Ri #data, rel ; 如果(A)≠data,则跳转到目标语句,否则程序顺序执行(3) 循环控制转移指令:DJNZ Rn, rel ;(Rn)先减1,如减1后(Rn)≠0,则跳转到目标语句;否则顺序执行DJNZ firect, rel ; (direct)先减1,如减1后(direct)≠0,则跳转到目标语句;否则顺序执行(十三) 子程序调用和返回指令(1) 绝对调用指令:ACALL addr11(2) 长调用指令:LCALL addr16(3) 返回指令:RET 子程序返回RETI 中断服务程序返回(十四) 空操作指令NOP 空操作指令是一条特殊指令,单片机在执行该指令时不进行任何操作,只是消耗1个机器周期的时间,所以该指令长用于延时程序.软件陷阱程序等(十五) 位操作类指令(1) 位传送指令:MOV C,bit ;(Cy)<-(bit),bit位的状态不变MOV bit,C ; (bit) <- (Cy),Cy位的状态不变(2) 位置位和复位指令:SETB C ;(Cy)<-1SETB bit ;(bit)<-1CLR C ;(Cy)<-0CLR bit ;(bit)<-0(3) 位运算指令:ANL C,bit ;(Cy)<-(Cy)∧(bit),Cy位和bit位相与,结果赋给Cy ANL C,/bit ;(Cy)<-(Cy)∧(bit),Cy位和bit位相与,结果赋给CyORL C,bit ;(Cy)<-(Cy)∨(bit),Cy位和bit位相或,结果赋给Cy ORL C,/bit ;(Cy)<-(Cy) ∨(bit),Cy位和bit位相或,结果赋给CyCPL C ; (Cy)<-(Cy),Cy位取反CPL bit ;(bit)<-(bit),bit位取反(4) 位测试转移指令:(1) 以Cy位状态为条件的转移指令JC rel ;如果Cy位=1,跳转到目标语句,否则顺序执行JNC rel ;如果Cy位=0,跳转到目标语句,否则顺序执行(2) 以指定位状态为条件的转移指令:JB bit, rel ;如果bit=1,跳转到目标语句,否则顺序执行JNB bit, rel ;如果bit=0,跳转到目标语句,否则顺序执行JBC bit, rel ;如果bit=1,跳转到目标语句,同时将bit位清0;否则顺序执行。
