电路板级的信号完整性问题和仿真分析

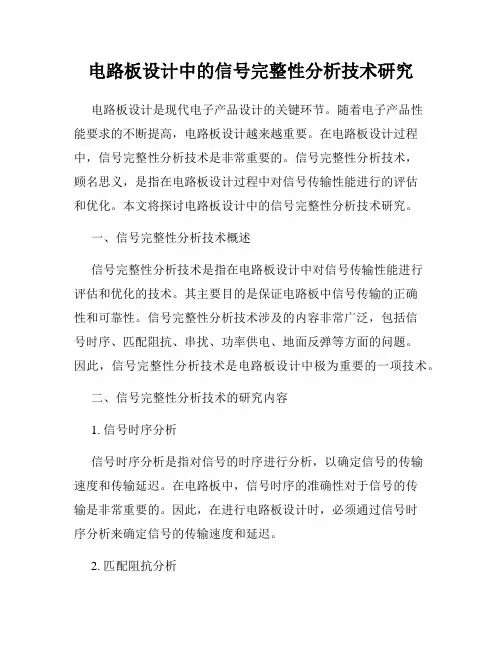

电路板设计中的信号完整性分析技术研究电路板设计是现代电子产品设计的关键环节。

随着电子产品性能要求的不断提高，电路板设计越来越重要。

在电路板设计过程中，信号完整性分析技术是非常重要的。

信号完整性分析技术，顾名思义，是指在电路板设计过程中对信号传输性能进行的评估和优化。

本文将探讨电路板设计中的信号完整性分析技术研究。

一、信号完整性分析技术概述信号完整性分析技术是指在电路板设计中对信号传输性能进行评估和优化的技术。

其主要目的是保证电路板中信号传输的正确性和可靠性。

信号完整性分析技术涉及的内容非常广泛，包括信号时序、匹配阻抗、串扰、功率供电、地面反弹等方面的问题。

因此，信号完整性分析技术是电路板设计中极为重要的一项技术。

二、信号完整性分析技术的研究内容1. 信号时序分析信号时序分析是指对信号的时序进行分析，以确定信号的传输速度和传输延迟。

在电路板中，信号时序的准确性对于信号的传输是非常重要的。

因此，在进行电路板设计时，必须通过信号时序分析来确定信号的传输速度和延迟。

2. 匹配阻抗分析匹配阻抗分析是指在电路板中对电路的阻抗进行匹配，以确保信号的传输效果。

在电路板中，如果电路的阻抗不匹配，就会造成信号反射、失真等问题。

因此，在进行电路板设计时，必须对电路的阻抗进行匹配。

3. 串扰分析串扰分析是指在电路板中对信号的串扰进行分析，以确认信号之间的互相干扰程度。

在电路板中，信号的串扰是非常常见的问题，将会影响信号的传输和接收。

因此，在进行电路板设计时，必须对信号的串扰进行分析和抑制。

4. 功率供电分析功率供电分析是指在电路板中对电路供电的稳定性进行分析，以确保稳定的供电。

在电路板中，电路的稳定供电是非常重要的，不仅会影响电路的稳定性，还会影响到电路的散热效果。

因此，在进行电路板设计时，必须对电路供电进行分析和优化。

5. 地面反弹分析地面反弹分析是指在电路板中对地面反弹现象进行分析，以确认信号的传输质量。

在电路板中，地面反弹现象会对信号的传输产生影响，影响信号的传输质量。

浅谈PCB的信号完整性设计分析PCB（Printed Circuit Board）是现代电子技术中不可或缺的一部分，其作用是将电子元器件组成的集成电路板进行布局和布线，以实现电路的连接和功能的实现。

在 PCB 的设计过程中，信号完整性（Signal Integrity，SI）是一个重要的概念，其涉及的关键参数包括信号噪声、传输延迟、波形畸变等，对于高速高频率电路的设计尤为重要。

本文将浅谈 PCB 的信号完整性设计分析。

一、信号完整性设计需求在 PCB 的设计中，信号完整性的设计是为了保证信号在传输过程中的稳定性和准确性。

在高速高频率电路中，信号噪声、传输延迟和波形畸变等问题都会对电路的性能产生重要的影响，例如信号失真、时钟抖动，甚至会导致系统的失效。

因此，对于信号完整性的设计，需要考虑以下几个方面：1. 电磁兼容性（EMC）：电磁兼容性是指电子设备在复杂电磁环境中工作时，能够在不产生或接受有害的电磁干扰的情况下，正常工作的能力。

在 PCB 的设计中，EMC 是一个重要的设计需求，需要考虑 PCB 的布局、层间距离、接地方法等因素。

2. 传输延迟（Transmission Delay）：传输延迟是指信号从发送端到接收端所需的时间延迟。

在高速高频率电路中，传输延迟通常是几个纳秒的时间，需要通过电路设计和仿真来保证延迟的准确性和稳定性。

3. 信号噪声（Signal Noise）：信号噪声是指在信号传输过程中由外界干扰引起的电压或电流变动。

在 PCB 的设计中，信号噪声主要由环境干扰和电路本身产生的噪声所组成，需要通过合适的信号层、屏蔽和滤波电路等方式来减少信号噪声，保证信号的清晰度和准确性。

4. 波形畸变（Waveform Distortion）：波形畸变是指信号在传输过程中由于电路本身的特性，如频率响应、功率限制等，导致信号波形发生失真或变形的现象。

在 PCB 的设计中，需要通过仿真和优化等手段来降低波形畸变，保证信号的稳定性和准确性。

PCB设计中的信号完整性分析方法PCB设计是现代电子产品开发中不可或缺的一环。

而信号完整性是保证电子产品性能和可靠性的重要因素之一。

本文将介绍PCB设计中常用的信号完整性分析方法。

一、信号完整性的重要性信号完整性是指信号在电路板上的传输过程中，能够保持其原有的波形、速度和幅度，没有失真、噪声或者延迟。

信号完整性的不良会导致各种问题，如时钟偏移、串扰、干扰等，从而影响整个系统的性能和稳定性。

二、信号完整性分析方法1. 布线规则设计在PCB设计过程中，通过合理的布线规则设计可以减少信号的串扰和耦合。

比如，避免信号线之间的交叉、保持适当的距离、分层布线等。

2. 传输线理论传输线理论是用于分析高速信号传输的一种方法。

通过建立传输线模型，可以预测信号在传输过程中的行为。

在信号完整性分析中，可以使用传输线理论对信号的波形、传播时间和幅度进行分析。

3. 电磁仿真电磁仿真是一种基于数值计算的信号完整性分析方法。

通过建立PCB的电磁场模型，可以确定信号在电路板上的传播路径和互连耦合情况。

常用的电磁仿真软件包括HFSS、ADS等。

4. 时域分析时域分析是一种基于时间的信号完整性分析方法。

通过观察信号的波形和过渡边沿，可以判断信号是否出现失真、震荡或者反射等问题。

常用的时域分析工具包括示波器、逻辑分析仪等。

5. 频域分析频域分析是一种基于频率的信号完整性分析方法。

通过对信号的频谱进行分析，可以判断信号是否出现带宽限制、谐振或者频率响应不平坦等问题。

常用的频域分析工具包括频谱分析仪、网络分析仪等。

6. 时序分析时序分析是一种基于时钟的信号完整性分析方法。

通过分析信号在时钟边沿触发的时间关系，可以判断信号的稳定性和时钟偏移情况。

常用的时序分析工具包括时序分析仪、时钟提取软件等。

三、信号完整性验证流程针对PCB设计中的信号完整性问题，通常可以采用以下的验证流程：1. 设计规则检查（DRC）：通过软件工具检查布线是否符合设计规则，是否存在潜在的信号完整性问题。

PCB信号完整性分析与设计在电子设计领域，信号完整性（Signal Integrity，简称SI）是指电路系统中信号的质量和稳定性。

PCB（Printed Circuit Board，印刷电路板）作为电子设备的基础组件，其信号完整性分析与设计直接影响到整个电子设备的工作性能。

本文将探讨PCB信号完整性分析的重要性以及设计策略。

在现代电子系统中，高速数字信号的传输越来越普遍，对PCB信号完整性的要求也越来越高。

如果信号完整性得不到保障，会导致一系列问题，如电磁干扰（EMI）、电源噪声、时序错误等，严重时可能导致系统崩溃。

阻抗不连续：当信号在PCB走线传输时，如果阻抗突变，会导致信号反射，从而影响信号完整性。

串扰：相邻信号线之间的电磁耦合会导致信号间的干扰，影响信号的纯净性。

电源噪声：电源的不稳定或噪声会影响数字系统的时序和稳定性。

接地问题：不合理的接地方式会导致信号间的干扰和电源噪声的引入。

合理规划信号走线：根据信号的特性和频率，选择合适的走线方式，如并行走线、差分走线等，以减小信号间的干扰。

优化阻抗匹配：通过计算和控制阻抗，使信号在传输过程中的反射最小。

减少串扰：通过增加间距、使用屏蔽罩等方式，减小信号间的电磁耦合。

电源和接地设计：采用稳定的电源系统和合理的接地方式，以减小电源噪声和信号干扰。

使用去耦电容：在关键电源和接地节点处使用去耦电容，可以有效吸收电源噪声和减少信号干扰。

信号时序控制：通过合理的设计，保证信号的时序正确，避免因时序错误导致的系统不稳定。

仿真与优化：使用专业的仿真工具对设计进行仿真，根据仿真结果对设计进行优化。

PCB信号完整性分析与设计是保证现代电子系统性能的重要环节。

通过对影响信号完整性的主要因素进行分析，我们可以针对性地提出有效的设计策略。

在实施这些策略时，需要综合考虑系统的复杂性和实际可操作性，确保设计的实用性和有效性。

随着电子技术的发展，我们需要不断地更新和改进信号完整性设计和分析的方法，以满足更高性能、更低功耗、更小体积的电子设备需求。

电路设计中的信号完整性SI问题分析与解决引言：在现代电子设备中，信号完整性是一个至关重要的问题。

由于信号的传输速度越来越高，信号完整性问题变得尤为突出。

本文将分析信号完整性（Signal Integrity，简称SI）问题在电路设计中的重要性，并介绍一些常见的SI问题及其解决方法。

一、信号完整性的重要性信号完整性是指在信号传输过程中保持信号波形的准确性和完整性，确保信号的正确传递和解读。

如果信号受到干扰、衰减或失真，可能会导致数据的错误传输或丢失。

这对于各种电子设备，尤其是高速数据传输的系统来说，都是一项极其重要的考虑因素。

二、常见的SI问题1. 反射干扰反射干扰是信号在多个传输线之间传播时产生的一种干扰现象。

当信号到达传输线末端时，一部分信号能够反射回来，与输入信号相叠加，引起波形失真。

这种干扰主要由于阻抗不匹配引起。

2. 串扰干扰串扰干扰是指在多条相邻的传输线上，信号在传输过程中相互影响的现象。

这种干扰主要由于电磁场相互耦合引起，导致信号波形失真，降低信号质量。

3. 时钟抖动时钟抖动是指时钟信号在传输中出现的随机时移现象。

时钟抖动可能导致时序错误，使系统无法正确同步，进而影响整个系统的性能。

三、SI问题的解决方法1. 降低阻抗不匹配为了解决反射干扰问题，可以通过匹配传输线和负载的阻抗，减少信号反射。

采用合适的终端电阻，可以使信号在传输线上的反射最小化。

2. 优化布线方式在设计电路板布线时，应尽量避免传输线之间的相互干扰。

合理安排和分隔传输线的布局，使用屏蔽层和地平面层等技术手段，可有效减少串扰干扰。

3. 使用信号完整性分析工具借助信号完整性分析工具，可以模拟和分析信号在电路板上的传输过程，帮助发现潜在的SI问题。

通过调整设计参数，优化电路板布线，可以提前预防并解决SI问题。

4. 时钟校准技术对于时钟抖动问题，可以采用时钟校准技术来调整时钟信号的时序和相位。

通过使用高精度的时钟源和时钟校准电路，可以有效减少时钟抖动带来的问题。

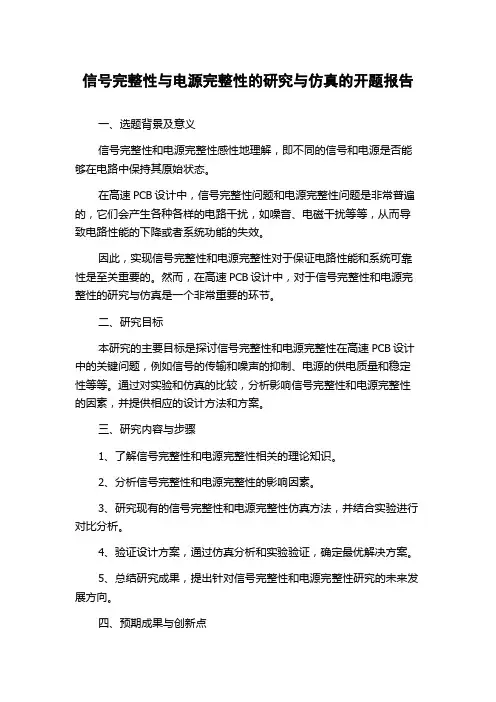

信号完整性与电源完整性的研究与仿真的开题报告一、选题背景及意义信号完整性和电源完整性感性地理解，即不同的信号和电源是否能够在电路中保持其原始状态。

在高速PCB设计中，信号完整性问题和电源完整性问题是非常普遍的，它们会产生各种各样的电路干扰，如噪音、电磁干扰等等，从而导致电路性能的下降或者系统功能的失效。

因此，实现信号完整性和电源完整性对于保证电路性能和系统可靠性是至关重要的。

然而，在高速PCB设计中，对于信号完整性和电源完整性的研究与仿真是一个非常重要的环节。

二、研究目标本研究的主要目标是探讨信号完整性和电源完整性在高速PCB设计中的关键问题，例如信号的传输和噪声的抑制、电源的供电质量和稳定性等等。

通过对实验和仿真的比较，分析影响信号完整性和电源完整性的因素，并提供相应的设计方法和方案。

三、研究内容与步骤1、了解信号完整性和电源完整性相关的理论知识。

2、分析信号完整性和电源完整性的影响因素。

3、研究现有的信号完整性和电源完整性仿真方法，并结合实验进行对比分析。

4、验证设计方案，通过仿真分析和实验验证，确定最优解决方案。

5、总结研究成果，提出针对信号完整性和电源完整性研究的未来发展方向。

四、预期成果与创新点预计本研究将通过实验和仿真，提供了解信号完整性和电源完整性在高速PCB设计中的关键问题的详细分析，为保证电路性能和系统可靠性提供设计方案和方法，并为相关领域的研究提供创新点。

五、研究方法本研究采用实验和仿真相结合的方法，通过实验验证仿真结果的准确性，并通过仿真得到更多有价值的信息。

在实验方面，将借助现有的测试设备进行测试，如信号发生器、示波器等。

在仿真方面，将采用相应的仿真软件工具，如Altium Designer 等进行仿真。

六、研究难点1、信号完整性和电源完整性影响因素的综合分析。

2、如何针对信号完整性和电源完整性的问题提供最优解决方案。

3、通过仿真和实验得到准确的结果和分析。

七、时间安排本研究计划在2021年9月至2022年6月期间完成。

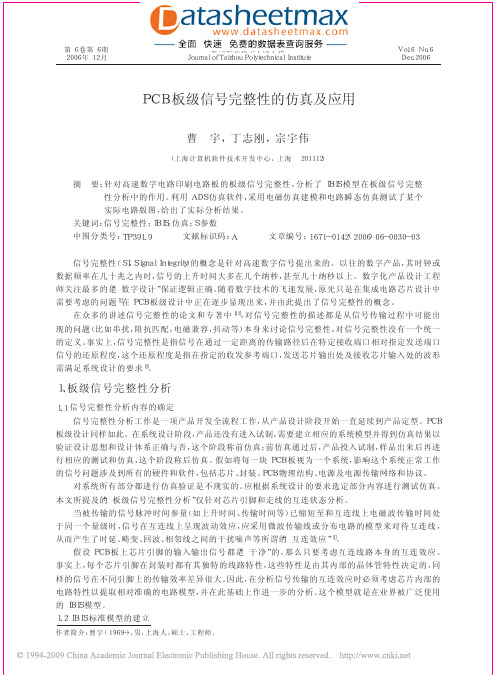

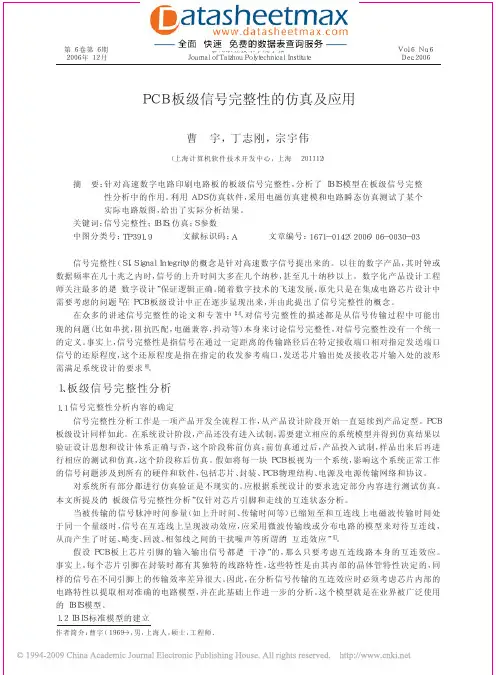

作者简介：曹宇（１９６９－），男，上海人，硕士，工程师．第６卷第６期２００６年１２月泰州职业技术学院学报ＪｏｕｒｎａｌｏｆＴａｉｚｈｏｕＰｏｌｙｔｅｃｈｎｉｃａｌＩｎｓｔｉｔｕｔｅＶｏｌ．６Ｎｏ．６Ｄｅｃ．２００６摘要：针对高速数字电路印刷电路板的板级信号完整性，分析了ＩＢＩＳ模型在板级信号完整性分析中的作用。

利用ＡＤＳ仿真软件，采用电磁仿真建模和电路瞬态仿真测试了某个实际电路版图，给出了实际分析结果。

关键词：信号完整性；ＩＢＩＳ；仿真；Ｓ参数中图分类号：ＴＰ３９１．９文献标识码：Ａ文章编号：１６７１－０１４２（２００６）０６－００３０－０３信号完整性（ＳＩ，ＳｉｇｎａｌＩｎｔｅｇｒｉｔｙ）的概念是针对高速数字信号提出来的。

以往的数字产品，其时钟或数据频率在几十兆之内时，信号的上升时间大多在几个纳秒，甚至几十纳秒以上。

数字化产品设计工程师关注最多的是“数字设计”保证逻辑正确。

随着数字技术的飞速发展，原先只是在集成电路芯片设计中需要考虑的问题［１］在ＰＣＢ板级设计中正在逐步显现出来，并由此提出了信号完整性的概念。

在众多的讲述信号完整性的论文和专著中［２，３］，对信号完整性的描述都是从信号传输过程中可能出现的问题（比如串扰，阻抗匹配，电磁兼容，抖动等）本身来讨论信号完整性，对信号完整性没有一个统一的定义。

事实上，信号完整性是指信号在通过一定距离的传输路径后在特定接收端口相对指定发送端口信号的还原程度，这个还原程度是指在指定的收发参考端口，发送芯片输出处及接收芯片输入处的波形需满足系统设计的要求［４］。

１、板级信号完整性分析１．１信号完整性分析内容的确定信号完整性分析工作是一项产品开发全流程工作，从产品设计阶段开始一直延续到产品定型。

ＰＣＢ板级设计同样如此。

在系统设计阶段，产品还没有进入试制，需要建立相应的系统模型并得到仿真结果以验证设计思想和设计体系正确与否，这个阶段称前仿真；前仿真通过后，产品投入试制，样品出来后再进行相应的测试和仿真，这个阶段称后仿真。

五款信号完整性仿真分析工具1. HyperLynx Signal Integrity (SI) - HyperLynx SI是一款强大的信号完整性仿真工具，可用于设计和分析高速电路板中的信号完整性问题。

它可以对电路板进行仿真，包括信号传输、阻抗匹配、信号的波形、抖动、时钟信号和纹波等方面的分析。

HyperLynx SI还具有强大的分析和优化功能，可以帮助用户更好地理解和解决信号完整性问题。

2. Cadence Sigrity PowerSI - Cadence Sigrity PowerSI是一款专注于高速电路板的信号完整性仿真分析工具。

它可以对电路板中的电源和接地网络进行建模和仿真，以帮助设计人员识别和解决电源噪声和接地回路问题。

PowerSI还可以对信号传输线进行建模和仿真，以分析信号的波形、纹波和抖动等方面的问题。

3. Keysight Advanced Design System (ADS) - ADS是一套综合性的电子设计自动化(EDA)工具，其中包含了强大的信号完整性仿真分析功能。

ADS可以对高速电路板进行信号传输线建模和仿真分析，包括传输线的传输特性、阻抗匹配、波形纹波和互连信号完整性等方面。

它还提供了多种信号完整性分析工具，帮助用户进行电路设计和优化。

4. Ansys SIwave - Ansys SIwave是一款专注于电路板和芯片封装的信号完整性仿真工具。

它可以对高速信号传输线进行建模和仿真，包括分析信号的波形、纹波、抖动和互连信号完整性等方面的问题。

SIwave 还具备电源和地线分析功能，以帮助设计人员解决电源噪声和接地回路问题。

5. Mentor Graphics HyperLynx DRC - HyperLynx DRC是一款专注于检测和解决高速电路板信号完整性问题的仿真工具。

它可以对电路板进行布线规则检查，并自动识别和修复可能引起信号完整性问题的布线错误。

HyperLynx DRC还可以进行交叉耦合分析、时钟分析和时域电压纹波分析等方面的仿真。

高速PCB设计中信号完整性的仿真与分析经验信号完整性是高速PCB设计中非常重要的考虑因素之一，它涉及到信号的传输特性、功率完整性和噪声抑制等方面。

为了确保良好的信号完整性，需要进行仿真和分析，下面将分享一些经验。

首先，进行信号完整性仿真和分析时，通常会使用电磁场仿真软件，如HyperLynx、ADS和Siemens Polarion等。

这些软件提供了强大的仿真工具，可以模拟高速信号在PCB板层间、连线延迟、反射噪声和交叉耦合等方面的特性。

在进行PCB布线之前，可以使用S参数仿真来预测信号传输损耗和延迟。

S参数仿真可以帮助确定适当的信号线宽和间距，以确保信号在传输过程中不会过多地损耗信号强度。

另外，还可以使用时间域仿真来观察信号的时钟偏移、波形畸变和振荡等问题。

在信号完整性分析中，功率完整性也是一个重要的考虑因素。

为了确保功率供应的稳定性，可以使用直流仿真来模拟电流分布和功率供应网络的负载情况。

同时，也需要考虑布线的阻抗匹配和电源降噪等因素，以确保信号传输过程中的稳定性和可靠性。

噪声抑制是信号完整性另一个重要的方面。

在高速PCB设计中，尤其是在高频电路中，信号可能会受到电磁干扰、串扰和反射等干扰。

为了抑制这些噪声，可以使用串扰仿真来分析信号互相之间的干扰程度，并采取相应的补救措施，如增加地线和电源平面或添加层间抑制器等。

此外，还可以通过仿真来评估不同布线方案的性能。

通过对比仿真结果，可以选择性能最佳的布线方案，以实现更好的信号完整性。

除了进行仿真分析，还应根据实际情况对设计进行优化，如合理布局和分隔模块、减少信号线长度、使用合适的信号线层间堆叠等。

总结起来，信号完整性的仿真与分析在高速PCB设计中起着至关重要的作用。

通过运用合适的仿真工具和技术，可以提前检测和解决信号完整性问题，提高PCB设计的可靠性和性能。

同时，也需要结合实际经验和优化措施，确保设计的有效性和可行性。

现代电路设计中的信号完整性分析在当今高度数字化和集成化的电子世界中，电路设计的复杂性日益增加。

信号完整性已经成为确保电子系统可靠运行的关键因素之一。

简单来说，信号完整性指的是信号在传输过程中保持其准确性、完整性和时序特性的能力。

如果信号完整性出现问题，可能会导致系统性能下降、数据错误、甚至系统崩溃。

那么，为什么信号完整性在现代电路设计中如此重要呢？随着电子设备的工作频率不断提高，信号的传输速度也越来越快。

在高速情况下，信号的行为不再像在低速时那样简单和可预测。

例如，信号在传输线上可能会出现反射、串扰、衰减等现象，这些都会影响信号的质量。

反射是信号完整性中的一个常见问题。

当信号在传输线的终端遇到阻抗不匹配时，就会发生反射。

这就好像声音在一个封闭的房间里反射一样，会产生回声。

在电路中，反射会导致信号的失真和叠加，可能会引起误码或者时序错误。

串扰则是另一个需要关注的问题。

当相邻的传输线之间存在电磁场耦合时，就会发生串扰。

一条线上的信号可能会干扰到相邻线上的信号，导致信号的噪声增加，影响系统的性能。

衰减也是不可忽视的。

信号在传输过程中会因为电阻、电容和电感等因素而损失能量，导致信号的幅度减小。

如果衰减过大，可能会使接收端无法正确识别信号。

为了确保信号完整性，电路设计师需要在设计阶段就进行充分的分析和优化。

首先，要合理选择传输线的类型和参数。

不同类型的传输线，如微带线、带状线等，具有不同的特性，适用于不同的应用场景。

同时，传输线的阻抗、长度、宽度等参数也需要根据信号的频率和特性进行精心设计。

其次，布局和布线也是至关重要的。

在电路板上，元件的布局应该尽量减小信号传输的路径长度，减少反射和串扰的可能性。

布线时，要遵循一定的规则，如保持传输线之间的间距、避免直角转弯等。

电源和地的设计也会影响信号完整性。

稳定的电源供应是保证电路正常工作的基础，而良好的接地可以减少噪声和干扰。

在进行信号完整性分析时，通常会使用一些专业的工具和技术。

信号完整性与电源完整性的仿真分析与设计信号完整性是指信号在通过一定距离的传输路径后在特定接收端口相对指定发送端口信号的还原程度。

在讨论信号完整性设计的性能时，如果指定不同的收发参考端口，就要用不同的指标来描述信号还原程度。

通常情况下指定的收发参考端口是发送芯片输出处及接收芯片输入处的波形可测点，此时，主要使用上升/下降及保持时间等指标来描述信号还原程度。

当指定的参考收发端口是信道编码器输入端及解码器输出端时，就要用误码率来描述信号还原程度。

电源完整性是指系统供电电源在经过一定的传输网络后在指定器件端口相对该器件对工作电源要求的符合程度。

同样，对于同一系统中的同一个器件，如果指定的端口不同，那么对正常工作的电源要求也不同。

通常情况下指定的器件参考端口是芯片电源及地连接引脚处的可测点，此时该芯片的手册中应给出该端口处的相应指标，常用的有纹波大小或电压最大偏离范围。

一个典型背板信号传输的系统示意图如图1所示。

本文中系统一词包含信号传输所需的所有相关硬件及软件，包括芯片、封装与PCB板的物理结构，电源及电源传输网络，所有相关电路实现以及信号通信所需的协议等。

在设计时，需要硬件提供可制作的支撑及电信号有源/无源互联结构；需要软件提供信号传递的传输协议以及数据内容。

但是，由于这些支撑与互联结构会对电信号的传输呈现出一定的频率选择性衰减，因此，会对信号及电源的完整性产生影响。

同时，在相同的传输环境下，不同传输协议及不同数据内容的表达方式具有不同的适应能力，因此，需要进一步根据实际的传输环境来选择或优化可行的传输协议及数据内容表达方式。

图1 背板信号传输的系统示意图版图完整性问题、分析与设计上述背板系统中的硬件支撑及无源互联结构基本上都在一种层叠平板结构上实现。

这种层叠平板结构可以由3类元素组成：正片结构、负片结构及通孔。

正片结构有时也被称为信号层，该层上的走线大多为不同逻辑连接的信号线或离散的电源线，在制版光刻中所有的走线都会以相同图形的方式出现；负片结构有时也被称为平面层(细分为电源平面层和地平面层)，该层上基本是相同逻辑的一个或少数几个连接(通常是电源连接或地连接)，用大面积敷铜的方式实现，在光刻工艺中用相反图形来表示；通孔用来进行不同层之间的物理连接。

电路板设计中常见问题及解决方案电路板设计是现代电子技术中非常重要的一部分，因为它是连接各个电子元件和芯片的纽带。

然而，在电路板设计的过程中，常常会遇到各种问题，包括电路板尺寸、信号完整性、电源噪声、热管理和电磁兼容性等。

在本文中，我们将探讨电路板设计中常见的问题，并提供解决方案。

1. 电路板尺寸的问题电路板尺寸通常是在设计之初就需要考虑的一个因素。

但是，在实际操作中，往往会出现尺寸不够、过大或者不规则等问题。

尺寸不够会导致元件放不下，过大则会占用过多的空间，不规则的形状则会影响电路板的制造和装配。

解决方案：（1）在设计之初就要考虑到尺寸的问题，并进行细致的规划和布局。

（2）在设计完成后，进行综合检查和排查，确保尺寸符合要求。

（3）使用专业的电路板设计软件，能够自动进行布局和调整，从而达到最优的尺寸设计。

2. 信号完整性的问题信号完整性是指信号在传输过程中的保持程度。

一般来说，信号完整性越高，电路板的性能越好。

然而，在实际操作中，常会出现信号损失、互相干扰等问题。

解决方案：（1）使用合适的信号传输线路，保证信号传输的效果。

（2）尽量减少电路板上的干扰源，如尽量避开其他电子元件、减少线路长度等。

（3）使用合适的屏蔽材料，如遮盖膜、屏蔽胶带、屏蔽涂料等，减少干扰。

3. 电源噪声的问题电源噪声是一个常见的问题，不仅会影响电路板的性能，还会对电子元件产生损害。

在实际操作中，电源噪声常常会出现放大不足、抗干扰能力差等问题。

解决方案：（1）使用符合性能要求和标准的电源。

（2）保持运行温度合适，减少电源噪声。

（3）使用电源过滤器和电源噪声滤波器等器件，减少或消除电源噪声。

4. 热管理的问题热管理是电路板设计中重要的一部分，因为过热会对电子元器件造成严重的损害，并影响电路板的性能和寿命。

在实际操作中，常会出现散热不良、温度不均等问题。

解决方案：（1）在设计中要考虑到良好的热管理，如良好的散热系统和散热结构等。

（2）使用合适的散热材料和散热器，如铜板、铝板、散热器等，有效地散热。

利用基于电磁场分析的设计软件来选择和放置去耦电容用以能够减小电源和地之间的开关噪声。

高速PCB 板的电源信号完整性和地弹仿真随着信号边沿速率变得更快，今天的高速数字PCB 板设计者们遇到了几年前从未曾想到的问题。

在信号边沿速率小于1ns 时，PCB 板的电源/地层之间的电压会在整个层之间呈现不均匀分布状态，可能会影响供给集成芯片的电压，导致出现逻辑错误。

为了保证高速器件的正确运行，你必须排除电压的变化，保持正确的低阻供电路径。

为了达到这个目标，你必须放置去耦电容来减小高速信号在电源和地层之间产生的噪声。

因此，你必须知道需要使用的电容个数、电容大小和放置的位置。

因为你可能要根据电路板的实际情况加入大量的电容器，因此，这些细节可能成为决定板子设计成功与否的重要因素。

试凑是很耗时和代价昂贵的，经常导致过度设计，这会增加不必要的制造成本。

利用软件工具来分析和优化电路板设计和进行板的实时仿真，会提供一种更实用的方式来进行对多种可能使用电压板配置进行选择。

这篇文章利用Ansoft 的SIwave 软件阐述了用于光纤-光/宽带-无线网络的xDSM （密集-副载波-多路复用）板的这一过程，SIwave 软件是一种全波的，基于有限元法的仿真工具，它由一些设计工具中引入板图设计，如Cadence 的Allegro ，Mentor Graphics Board Station ，Synopsys Encore 和Zuken CR-5000 Board Designer 。

图1表示了在SIwave 中的电路板设计。

因为PCB 板的结构是平面的，SIwave 能够有效的进行深入分析。

输出参数包括了板的谐振、阻抗、所选网络的S 参数和spice 的模型。

图1xDSM 板的整个尺寸，也就是电源和地层的尺寸是2.711×in.（cm 3.1828×）。

电源和地层都采用了1.4mil 厚的铜层，它们之间被23.98mil 厚的介质衬底分开。

１引言现在的高速数字系统的时钟频率可能高达数百兆赫兹，其快斜率瞬变和极高的工作频率，以及很大的电路密集度，必将使得系统表现出与低速设计截然不同的行为，出现了信号完整性问题。

破坏信号完整性将直接导致信号失真、定时错误，以及产生不正确的数据、地址和控制信号，从而造成系统误工作甚至导致系统崩溃，因此印刷电路板布线前的仿真显得非常重要。

２信号完整性信号完整性（ＳｉｇｎａｌＩｎｔｅｇｒｉｔｙ，简称ＳＩ）是指信号线上的信号质量。

差的信号完整性不是由某一单一因素导致的，而是板级设计中多种因素共同引起的。

主要的信号完整性问题包括反射、振铃、地弹、串扰等。

源端与负载端阻抗不匹配会引起线上反射，负载将一部分电压反射回源端。

如果负载阻抗小于源端阻抗，反射电压为负；反之，如果负载阻抗大于源端阻抗，反射电压为正。

布线的几何形状、不正确的线端接、经过连接器的传输及电源平面的不连续等因素的变化均会导致此类反射。

信号的振铃和环绕振荡由线上过度的电感和电容引起，振铃属于欠阻尼状态而环绕振荡属于过阻尼状态。

信号完整性问题通常发生在周期信号中，如时钟等。

振铃和环绕振荡同反射一样也是由多种因素引起的，振铃可以通过适当的端接予以减小，但是不可能完全消除。

在电路中有大的电流涌动时会引起地弹。

振铃和地弹都属于信号完整性问题中单信号线的现象，串扰则是由同一ＰＣＢ板上的两条信号线与地平面引起的，故也称为二线系统。

串扰是两条信号线之间的耦合，信号线之间的互感和互容引起线上的噪声。

容性耦合引发耦合电流，而感性耦合引发耦合电压。

ＰＣＢ板层的参数、信号线间距、驱动端和接收端的电气特性及线端接方式对串扰都有一定的影响。

表１列出了高高速电路中的信号完整性及仿真张磊，唐继勇，杨峰（电子科技大学自动化工程学院，四川成都６１００５４）摘要：在高速印刷电路板设计过程中，高速电路设计的仿真显示出越来越重要的地位。

利用仿真分析的方法，可以在ＰＣＢ制作之前尽可能发现并解决隐藏的信号完整性和电磁兼容性问题，最大限度地减小产品设计失败概率，提高电路系统工作可靠性。
