SI信号完整性分析揭秘

电路设计中的信号完整性SI问题分析与解决引言：在现代电子设备中，信号完整性是一个至关重要的问题。

由于信号的传输速度越来越高，信号完整性问题变得尤为突出。

本文将分析信号完整性（Signal Integrity，简称SI）问题在电路设计中的重要性，并介绍一些常见的SI问题及其解决方法。

一、信号完整性的重要性信号完整性是指在信号传输过程中保持信号波形的准确性和完整性，确保信号的正确传递和解读。

如果信号受到干扰、衰减或失真，可能会导致数据的错误传输或丢失。

这对于各种电子设备，尤其是高速数据传输的系统来说，都是一项极其重要的考虑因素。

二、常见的SI问题1. 反射干扰反射干扰是信号在多个传输线之间传播时产生的一种干扰现象。

当信号到达传输线末端时，一部分信号能够反射回来，与输入信号相叠加，引起波形失真。

这种干扰主要由于阻抗不匹配引起。

2. 串扰干扰串扰干扰是指在多条相邻的传输线上，信号在传输过程中相互影响的现象。

这种干扰主要由于电磁场相互耦合引起，导致信号波形失真，降低信号质量。

3. 时钟抖动时钟抖动是指时钟信号在传输中出现的随机时移现象。

时钟抖动可能导致时序错误，使系统无法正确同步，进而影响整个系统的性能。

三、SI问题的解决方法1. 降低阻抗不匹配为了解决反射干扰问题，可以通过匹配传输线和负载的阻抗，减少信号反射。

采用合适的终端电阻，可以使信号在传输线上的反射最小化。

2. 优化布线方式在设计电路板布线时，应尽量避免传输线之间的相互干扰。

合理安排和分隔传输线的布局，使用屏蔽层和地平面层等技术手段，可有效减少串扰干扰。

3. 使用信号完整性分析工具借助信号完整性分析工具，可以模拟和分析信号在电路板上的传输过程，帮助发现潜在的SI问题。

通过调整设计参数，优化电路板布线，可以提前预防并解决SI问题。

4. 时钟校准技术对于时钟抖动问题，可以采用时钟校准技术来调整时钟信号的时序和相位。

通过使用高精度的时钟源和时钟校准电路，可以有效减少时钟抖动带来的问题。

集成电路设计中的信号完整性集成电路（IC）设计是现代电子工程的核心。

随着技术的进步，集成电路的复杂性不断增加，这给信号完整性（SI）带来了更大的挑战。

信号完整性是指信号在传输过程中保持其完整性和正确性的能力。

在集成电路设计中，信号完整性是一个至关重要的因素，因为它直接影响到系统的性能和可靠性。

信号完整性问题的产生信号完整性问题的产生主要是由于集成电路中的传输线路特性以及电磁干扰。

传输线路的特性会导致信号在传输过程中发生失真，而电磁干扰则会引起信号的噪声。

这些失真和噪声会影响到信号的质量和性能。

传输线路特性集成电路中的传输线路主要包括导线和连接器。

这些传输线路的特性会影响信号的传输。

例如，导线的电阻会导致信号的延迟，而导线的电感会导致信号的衰减。

此外，传输线路的阻抗不匹配也会引起信号的反射和衰减。

电磁干扰电磁干扰是指外部电磁场对信号的影响。

在集成电路中，电磁干扰主要来自于电源线、信号线和其他电子元件。

电磁干扰会引起信号的噪声，从而影响信号的质量和性能。

信号完整性分析的方法为了确保信号完整性，集成电路设计人员需要进行信号完整性分析。

信号完整性分析主要包括时域分析和频域分析两种方法。

时域分析时域分析是一种基于时间的方法，用于分析信号在时间上的行为。

时域分析的主要工具是示波器和信号分析仪。

通过时域分析，设计人员可以观察信号的波形，从而确定信号是否发生了失真或噪声。

频域分析频域分析是一种基于频率的方法，用于分析信号在频率上的行为。

频域分析的主要工具是频谱分析仪。

通过频域分析，设计人员可以确定信号的频率成分，从而确定信号是否受到了电磁干扰。

信号完整性设计原则为了确保信号完整性，集成电路设计人员需要遵循一些基本的设计原则。

最小化导线长度导线长度是影响信号传输延迟和衰减的主要因素。

因此，设计人员应该尽量减少导线的长度，以降低信号传输的延迟和衰减。

匹配阻抗为了减少信号的反射和衰减，设计人员应该确保传输线路的阻抗与信号源和负载的阻抗相匹配。

人们关注信号完整性问题，该问题源于奇怪的设计失败。

当时，美国硅谷一家著名的图像检测系统制造商早在七年前就成功设计，制造并投放市场，但是最近在生产线上下架的产品存在问题，并且新产品无法正常工作。

这是20MHz的系统设计，似乎没有必要考虑高速设计问题。

使产品设计工程师感到困惑的是，新产品没有任何设计修改，甚至采用的组件模型也与原始设计的要求一致。

唯一的区别是IC制造技术的进步。

新的设备技术使每个新生产的芯片都成为高速设备，而这些高速设备的应用中的信号完整性问题导致系统故障。

随着集成电路（IC）开关速度的提高，信号的上升和下降时间迅速缩短。

无论信号频率如何，该系统都将成为高速系统，并且将出现各种信号完整性问题。

在高速PCB系统的设计中，信号完整性问题主要体现为：工作频率的提高和信号上升/下降时间的缩短会减小系统的时序裕度，甚至引起时序问题。

传输线效应导致传输过程中的噪声容忍度，单调性甚至逻辑错误。

信号之间的串扰随着信号边缘时间的减少而增加。

并且，当信号边缘时间接近0.5ns或更小时，电源系统的稳定性降低并且发生电磁干扰。

信号完整性的含义信号完整性（简称SI）是指信号从驱动端沿传输线到达接收端后的波形完整性。

也就是说，信号在电路中以正确的时序和电压响应的能力。

如果电路中的信号能够以所需的时序，持续时间和电压幅度到达IC，则电路具有更好的信号完整性。

相反，当信号无法正常响应时，就会出现信号完整性问题。

广义上，信号完整性问题是指高速产品中互连线引起的所有问题，主要表现在五个方面：（1）延误。

延迟是指当信号以有限的速度在PCB导体上传输时，从驱动端到接收端的传输延迟。

信号延迟将影响系统的时序。

在高速PCB设计中，传输延迟主要取决于导体的长度和导体周围介质的介电常数。

（2）反思。

当传输线的特征阻抗与负载阻抗不匹配时，一部分能量将在信号到达接收端后沿传输线反射回去，从而导致信号波形失真，甚至导致信号过冲和下冲。

如果信号在传输线上来回反射，则会发生振铃和周围振荡。

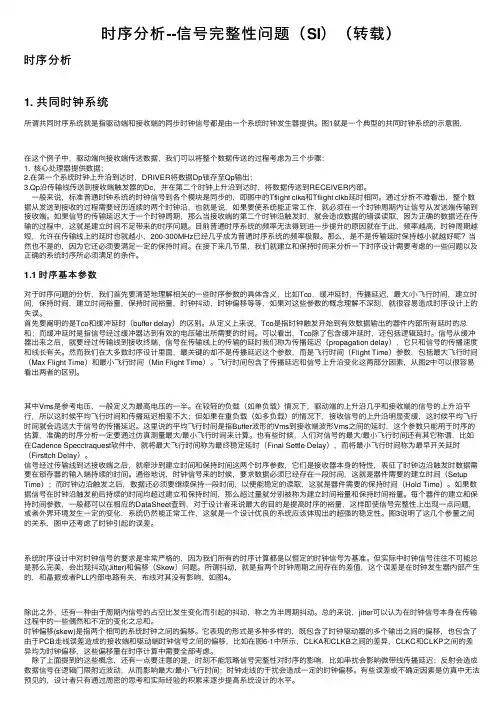

时序分析--信号完整性问题（SI）（转载）时序分析1. 共同时钟系统所谓共同时序系统就是指驱动端和接收端的同步时钟信号都是由⼀个系统时钟发⽣器提供。

图1就是⼀个典型的共同时钟系统的⽰意图，在这个例⼦中，驱动端向接收端传送数据，我们可以将整个数据传送的过程考虑为三个步骤：1. 核⼼处理器提供数据；2.在第⼀个系统时钟上升沿到达时，DRIVER将数据Dp锁存⾄Qp输出；3.Qp沿传输线传送到接收端触发器的Dc，并在第⼆个时钟上升沿到达时，将数据传送到RECEIVER内部。

⼀般来说，标准普通时钟系统的时钟信号到各个模块是同步的，即图中的Tflight clka和Tflight clkb延时相同。

通过分析不难看出，整个数据从发送到接收的过程需要经历连续的两个时钟沿，也就是说，如果要使系统能正常⼯作，就必须在⼀个时钟周期内让信号从发送端传输到接收端。

如果信号的传输延迟⼤于⼀个时钟周期，那么当接收端的第⼆个时钟沿触发时，就会造成数据的错误读取，因为正确的数据还在传输的过程中，这就是建⽴时间不⾜带来的时序问题。

⽬前普通时序系统的频率⽆法得到进⼀步提升的原因就在于此，频率越⾼，时钟周期越短，允许在传输线上的延时也就越⼩，200-300MHz已经⼏乎成为普通时序系统的频率极限。

那么，是不是传输延时保持越⼩就越好呢？当然也不是的，因为它还必须要满⾜⼀定的保持时间。

在接下来⼏节⾥，我们就建⽴和保持时间来分析⼀下时序设计需要考虑的⼀些问题以及正确的系统时序所必须满⾜的条件。

1.1 时序基本参数对于时序问题的分析，我们⾸先要清楚地理解相关的⼀些时序参数的具体含义，⽐如Tco，缓冲延时，传播延迟，最⼤/⼩飞⾏时间，建⽴时间，保持时间，建⽴时间裕量，保持时间裕量，时钟抖动，时钟偏移等等，如果对这些参数的概念理解不深刻，就很容易造成时序设计上的失误。

⾸先要阐明的是Tco和缓冲延时（buffer delay）的区别。

从定义上来说，Tco是指时钟触发开始到有效数据输出的器件内部所有延时的总和；⽽缓冲延时是指信号经过缓冲器达到有效的电压输出所需要的时间。

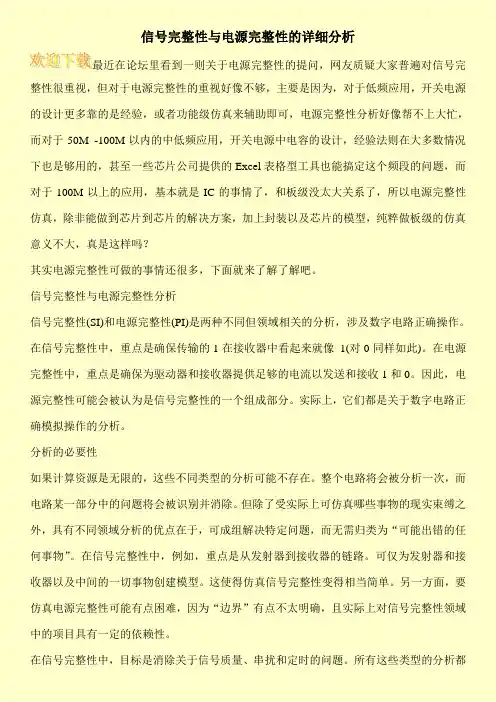

信号完整性与电源完整性的详细分析最近在论坛里看到一则关于电源完整性的提问，网友质疑大家普遍对信号完整性很重视，但对于电源完整性的重视好像不够，主要是因为，对于低频应用，开关电源的设计更多靠的是经验，或者功能级仿真来辅助即可，电源完整性分析好像帮不上大忙，而对于50M -100M以内的中低频应用，开关电源中电容的设计，经验法则在大多数情况下也是够用的，甚至一些芯片公司提供的Excel表格型工具也能搞定这个频段的问题，而对于100M以上的应用，基本就是IC的事情了，和板级没太大关系了，所以电源完整性仿真，除非能做到芯片到芯片的解决方案，加上封装以及芯片的模型，纯粹做板级的仿真意义不大，真是这样吗？其实电源完整性可做的事情还很多，下面就来了解了解吧。

信号完整性与电源完整性分析信号完整性(SI)和电源完整性(PI)是两种不同但领域相关的分析，涉及数字电路正确操作。

在信号完整性中，重点是确保传输的1在接收器中看起来就像1(对0同样如此)。

在电源完整性中，重点是确保为驱动器和接收器提供足够的电流以发送和接收1和0。

因此，电源完整性可能会被认为是信号完整性的一个组成部分。

实际上，它们都是关于数字电路正确模拟操作的分析。

分析的必要性如果计算资源是无限的，这些不同类型的分析可能不存在。

整个电路将会被分析一次，而电路某一部分中的问题将会被识别并消除。

但除了受实际上可仿真哪些事物的现实束缚之外，具有不同领域分析的优点在于，可成组解决特定问题，而无需归类为“可能出错的任何事物”。

在信号完整性中，例如，重点是从发射器到接收器的链路。

可仅为发射器和接收器以及中间的一切事物创建模型。

这使得仿真信号完整性变得相当简单。

另一方面，要仿真电源完整性可能有点困难，因为“边界”有点不太明确，且实际上对信号完整性领域中的项目具有一定的依赖性。

在信号完整性中，目标是消除关于信号质量、串扰和定时的问题。

所有这些类型的分析都。

SI信号完整性分析术语1、什么是信号完整性（Singnal Integrity）？信号完整性（Singnal Integrity）是指一个信号在电路中产生正确的相应的能力。

信号具有良好的信号完整性（Singnal Integrity）是指当在需要的时候，具有所必须达到的电压电平数值。

主要的信号完整性问题包括反射、振荡、地弹、串扰等。

常见信号完整性问题及解决方法：问题可能原因解决方法其他解决方法过大的上冲终端阻抗不匹配终端端接使用上升时间缓慢的驱动源直流电压电平不好线上负载过大以交流负载替换直流负载在接收端端接，重新布线或检查地平面过大的串扰线间耦合过大使用上升时间缓慢的发送驱动器使用能提供更大驱动电流的驱动源时延太大传输线距离太长替换或重新布线, 检查串行端接头使用阻抗匹配的驱动源, 变更布线策略振荡阻抗不匹配在发送端串接阻尼电阻2、什么是串扰（crosstalk）？串扰（crosstalk）是指在两个不同的电性能之间的相互作用。

产生串扰（crosstalk）被称为Aggressor，而另一个收到干扰的被称为 Victim。

通常，一个网络既是Aggressor（入侵者），又是Victim（受害者）。

振铃和地弹都属于信号完整性问题中单信号线的现象（伴有地平面回路），串扰则是由同一PCB 板上的两条信号线与地平面引起的，故也称为三线系统。

串扰是两条信号线之间的耦合，信号线之间的互感和互容引起线上的噪声。

容性耦合引发耦合电流，而感性耦合引发耦合电压。

PCB板层的参数、信号线间距、驱动端和接收端的电气特性及线端接方式对串扰都有一定的影响。

3、什么是电磁兼容（EMI）？电磁干扰（Ectromagnetioc Interference），或者电磁兼容性（EMI），是从一个传输线（transmission line）（例如电缆、导线或封装的管脚）得到的具有天线特性的结果。

印制电路板、集成电路和许多电缆发射并影响电磁兼容性（EMI）的问题。

《信号完整性揭秘：于博士SI设计手记》读书随笔目录一、内容综述 (1)1.1 书籍简介 (2)1.2 作者介绍 (2)二、信号完整性概述 (3)2.1 信号完整性的定义 (5)2.2 信号完整性在电子系统中的重要性 (6)三、信号完整性分析方法 (7)3.1 仿真分析 (8)3.2 实测分析 (9)四、于博士SI设计手记 (10)4.1 设计流程与关键点 (12)4.2 常见问题的解决策略 (14)五、信号完整性实践经验分享 (15)5.1 电源完整性设计 (16)5.2 时序完整性设计 (17)六、总结与展望 (18)一、内容综述《信号完整性揭秘：于博士SI设计手记》主要围绕信号完整性（Signal Integrity）设计这一主题展开。

这本书是于博士多年在信号完整性设计领域的经验总结，详细阐述了信号完整性设计的基本原理、实际应用和面临的挑战。

阅读这本书的过程中，我深受启发，对于信号完整性的理解有了更深入的认识。

书中首先介绍了信号完整性的基本概念和重要性，在现代电子系统中，信号完整性是保证系统性能稳定的关键因素之一。

随着电子设备的日益复杂和集成度的不断提高，信号完整性问题变得越来越突出。

于博士通过生动的语言和丰富的实例，解释了信号完整性的基本原理和相关的技术术语。

书中详细介绍了信号完整性设计的流程和要点，于博士从电路设计、布局布线、元件选择等方面入手，详细阐述了如何在实际设计中应用信号完整性原理。

他还介绍了信号完整性的测试和分析方法，以及如何识别和解决信号完整性问题。

这些内容对于从事电子系统设计工作的工程师来说，具有重要的指导意义。

书中还涉及了一些高级话题，如高速电路的信号完整性设计挑战、新技术在信号完整性领域的应用等。

这些内容为读者提供了更广阔的视野，有助于了解信号完整性领域的最新进展和发展趋势。

《信号完整性揭秘：于博士SI设计手记》是一本深入浅出、内容丰富的书籍。

通过阅读这本书，我不仅了解了信号完整性的基本原理和实际应用，还学到了很多实用的设计方法和技巧。
