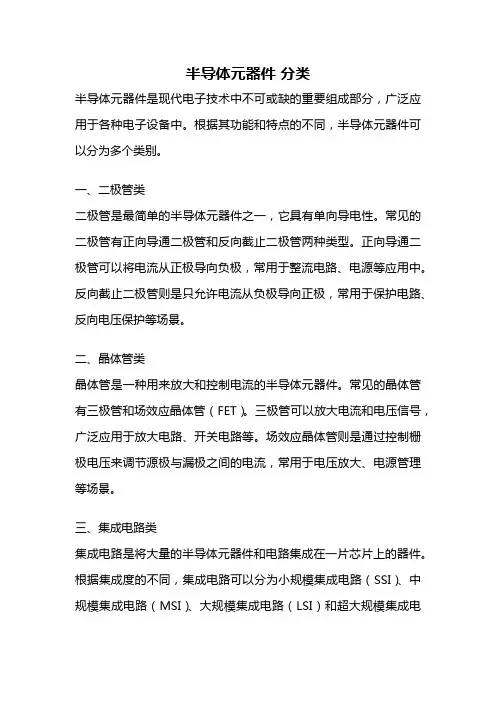

半导体元器件 分类

半导体元器件分类半导体元器件是现代电子技术中不可或缺的重要组成部分，广泛应用于各种电子设备中。

根据其功能和特点的不同，半导体元器件可以分为多个类别。

一、二极管类二极管是最简单的半导体元器件之一，它具有单向导电性。

常见的二极管有正向导通二极管和反向截止二极管两种类型。

正向导通二极管可以将电流从正极导向负极，常用于整流电路、电源等应用中。

反向截止二极管则是只允许电流从负极导向正极，常用于保护电路、反向电压保护等场景。

二、晶体管类晶体管是一种用来放大和控制电流的半导体元器件。

常见的晶体管有三极管和场效应晶体管（FET）。

三极管可以放大电流和电压信号，广泛应用于放大电路、开关电路等。

场效应晶体管则是通过控制栅极电压来调节源极与漏极之间的电流，常用于电压放大、电源管理等场景。

三、集成电路类集成电路是将大量的半导体元器件和电路集成在一片芯片上的器件。

根据集成度的不同，集成电路可以分为小规模集成电路（SSI）、中规模集成电路（MSI）、大规模集成电路（LSI）和超大规模集成电路（VLSI）等。

集成电路具有体积小、功耗低和性能稳定等优势，已经成为现代电子技术的核心。

四、功率器件类功率器件是用于控制大电流和高电压的半导体元器件。

常见的功率器件有功率二极管、功率晶体管和绝缘栅双极型晶体管（IGBT）等。

功率二极管适用于高频率和高电压的应用，功率晶体管适用于高频率和大功率的应用，而IGBT则结合了MOSFET和二极管的优点，适用于高电压和大电流的应用。

五、传感器类传感器是一种能够将物理量、化学量和生物量等转化为电信号的半导体元器件。

常见的传感器有温度传感器、压力传感器、湿度传感器、光敏传感器等。

传感器广泛应用于工业自动化、环境监测、医疗设备等领域，为各种智能设备提供了数据采集和监测功能。

六、存储器类存储器是用来存储和读取数据的半导体元器件。

常见的存储器有随机存取存储器（RAM）和只读存储器（ROM）等。

RAM可实现数据的随机读写，常用于计算机内存等应用中。

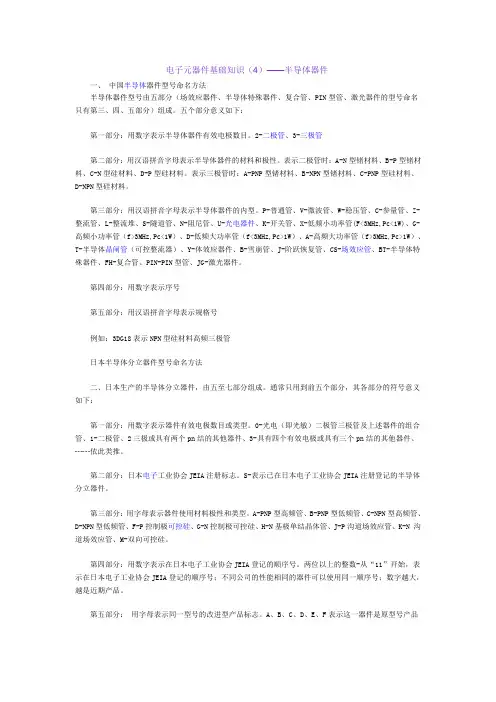

电子元器件基础知识（4）——半导体器件一、中国半导体器件型号命名方法半导体器件型号由五部分（场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分）组成。

五个部分意义如下：第一部分：用数字表示半导体器件有效电极数目。

2-二极管、3-三极管第二部分：用汉语拼音字母表示半导体器件的材料和极性。

表示二极管时：A-N型锗材料、B-P型锗材料、C-N型硅材料、D-P型硅材料。

表示三极管时：A-PNP型锗材料、B-NPN型锗材料、C-PNP型硅材料、D-NPN型硅材料。

第三部分：用汉语拼音字母表示半导体器件的内型。

P-普通管、V-微波管、W-稳压管、C-参量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光电器件、K-开关管、X-低频小功率管(F<3MHz,Pc<1W)、G-高频小功率管（f>3MHz,Pc<1W）、D-低频大功率管（f<3MHz,Pc>1W）、A-高频大功率管（f>3MHz,Pc>1W）、T-半导体晶闸管（可控整流器）、Y-体效应器件、B-雪崩管、J-阶跃恢复管、CS-场效应管、BT-半导体特殊器件、FH-复合管、PIN-PIN型管、JG-激光器件。

第四部分：用数字表示序号第五部分：用汉语拼音字母表示规格号例如：3DG18表示NPN型硅材料高频三极管日本半导体分立器件型号命名方法二、日本生产的半导体分立器件，由五至七部分组成。

通常只用到前五个部分，其各部分的符号意义如下：第一部分：用数字表示器件有效电极数目或类型。

0-光电（即光敏）二极管三极管及上述器件的组合管、1-二极管、2三极或具有两个pn结的其他器件、3-具有四个有效电极或具有三个pn结的其他器件、┄┄依此类推。

第二部分：日本电子工业协会JEIA注册标志。

S-表示已在日本电子工业协会JEIA注册登记的半导体分立器件。

第三部分：用字母表示器件使用材料极性和类型。

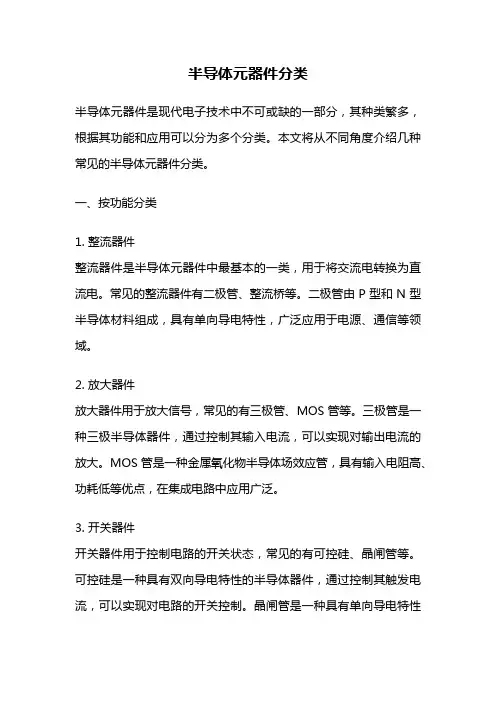

半导体元器件分类半导体元器件是现代电子技术中不可或缺的一部分，其种类繁多，根据其功能和应用可以分为多个分类。

本文将从不同角度介绍几种常见的半导体元器件分类。

一、按功能分类1. 整流器件整流器件是半导体元器件中最基本的一类，用于将交流电转换为直流电。

常见的整流器件有二极管、整流桥等。

二极管由P型和N型半导体材料组成，具有单向导电特性，广泛应用于电源、通信等领域。

2. 放大器件放大器件用于放大信号，常见的有三极管、MOS管等。

三极管是一种三极半导体器件，通过控制其输入电流，可以实现对输出电流的放大。

MOS管是一种金属氧化物半导体场效应管，具有输入电阻高、功耗低等优点，在集成电路中应用广泛。

3. 开关器件开关器件用于控制电路的开关状态，常见的有可控硅、晶闸管等。

可控硅是一种具有双向导电特性的半导体器件，通过控制其触发电流，可以实现对电路的开关控制。

晶闸管是一种具有单向导电特性的半导体器件，广泛应用于电阻、电感、电容等元器件的控制电路。

二、按材料分类1. 硅基元器件硅基元器件是最常见的一类半导体元器件，由硅材料制成。

硅具有良好的电学性能和热学性能，广泛应用于电子器件中，如二极管、三极管、MOS管等。

2. 砷化镓基元器件砷化镓基元器件是一种新型的半导体元器件，由砷化镓材料制成。

砷化镓具有较高的电子迁移率和较宽的禁带宽度，适用于高频和高功率的应用，如功率放大器、射频开关等。

3. 硼化硅基元器件硼化硅基元器件是一种具有高温性能和较高电子迁移率的半导体元器件，适用于高温环境下的应用，如汽车电子、航空航天等领域。

三、按封装形式分类1. 无封装器件无封装器件是指直接将半导体芯片焊接在电路板上，没有外部封装。

无封装器件体积小、功耗低，适用于集成度较高的电子产品，如手机、平板电脑等。

2. 封装器件封装器件是指将半导体芯片封装在外壳中，以保护芯片并便于安装和连接。

常见的封装形式有直插式、贴片式、球栅阵列等。

不同的封装形式适用于不同的应用场景，如直插式适用于电子设备、贴片式适用于手机、电视等。

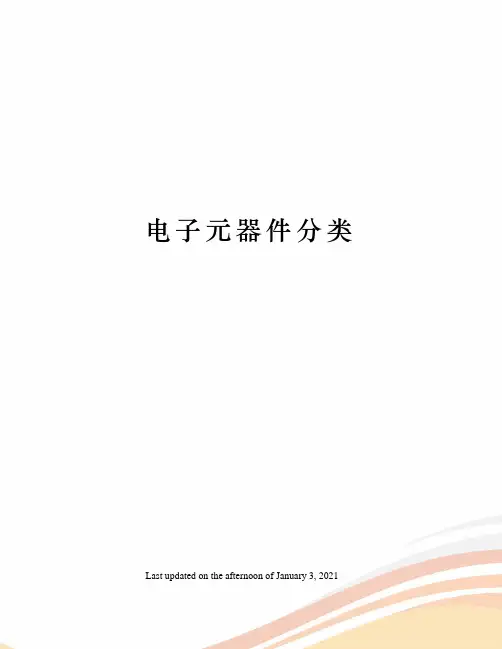

电子元器件分类 Last updated on the afternoon of January 3, 2021电子半导体元器件的种类介绍电子元器件的种类很多，而且新开发的产品也层出不穷，这里主要介绍一些最常用的电子元器件的种类和其分类方法。

电子元器件可以有很多种方法分类，每种方法考虑侧重点不同，下面举例说明。

例如，发光二极管（LED），可以归为类，又可以和数码管，LCD等归为显示器件类。

同时LED还可以和光耦器件等归为光电器件类。

另外光耦器件还可以和三极管，场效应管等归为晶体管类。

又例如压敏电阻可以归为电阻类元件，也可以归为保护类元件。

元器件分类，可以根据实际需求和实际情况来确定。

要考虑综合因素，同时考虑元器件关键特性及应用，生产技术，交流方便等综合因素，这样比较符合现实。

下面介绍常用电子元器件的分类。

PS大部分电子元器件都有插件和贴片的就不一一说明了！电阻类：插件薄膜（色环）电阻，金属膜电阻，金属氧化膜电阻，碳膜电阻，绕线电阻，水泥电阻，铝壳电阻，陶瓷片式电阻，热敏电阻，压敏电阻等。

电容类：铝电解电容，钽电容点电容，涤纶电容，聚丙烯薄膜电容，金属化聚丙烯薄膜电容，陶瓷电容，安规电容，抗EMI电容等。

电位器类：线绕电位器，导电塑料电位器，金属陶瓷电位器，碳膜电位器，微调电位器，面板电位器，精密电位器，直滑式电位器等。

磁性元件：绕线片式电感，叠层片式电感，轴向电感，色码电感，径向电感，环形电感，片式磁珠，插件式磁珠，工频变压器，音频变压器，开关电源变压器，脉冲信号变压器，射频变压器等。

开关类：滑动开关，波动开关，轻触开关，微动开关，钮子开关，按键开关，直键开关，旋转开关，拨码开关，薄膜开关等。

继电器：直流电磁继电器，交流电磁继电器，磁保持继电器，舌簧继电器，固态继电器等。

接插件：排针排母，欧式连接器，牛角连接器，简牛连接器，IDC连接器，XH连接器，VH链接器，D-SUB连接器，水晶头水晶座，电源连接器，插头插孔，IC座，射频链接器，光缆连接器，欧式接线端子，栅栏式接线端子，插拔式接线端子，轨道式接线端子，弹簧式接线端子，耳机插座插头，圆形裸端子等。

半导体电子元器件基本知识四、光隔离器件光耦合器又称光电耦合器，是由发光源和受光器两部分组成。

发光源常用砷化镓红外发光二极管，发光源引出的管脚为输入端。

常用的受光器有光敏三极管、光敏晶闸管和光敏集成电路等。

受光器引出的管脚为输出端。

光耦合器利用电---光----电两次转换的原理，通过光进行输入与输出之间的耦合。

光耦合器输入与输出之间具有很高的绝缘电阻，可以达到10的10次方欧姆，输入与输出间能承受2000V以上的耐压，信号单向传输而无反馈影响。

具有抗干扰能力强、响应速度快、工作可靠等优点，因而用途广泛。

如在：高压开关、信号隔离转换、电平匹配等电路中。

光隔离常用如图：五、电容有电解电容、瓷片电容、涤纶电容、纸介电容等。

利用电容的两端的电压不能突变的特性可以达到滤波和平滑电压的目的以及电路之间信号的耦合。

电解电容是有极性的（有+、-之分）使用时注意极性和耐压。

电路原理图一般用C1、C2、C？等表示。

半导体二极管、三极管、场效应管是电路中最常用的半导体器件，PN结是构成各种半导体器件的重要基础。

导电能力介于导体和绝缘体之间的物质称为半导体。

具有热敏、光敏、掺杂特性；根据掺入的杂质不同，可分为：N型半导体、P型半导体。

PN结是采用特定的制造工艺，使一块半导体的两边分别形成P型半导体和N型半导体，它们交界面就形成PN结。

PN结具有单向导电性，即在P端加正电压，N端接负时PN结电阻很低，PN结处于导通状态，加反向电压时，PN结呈高阻状态，为截止,漏电流很小。

一、二极管将PN结加上相应的电极引线和管壳就成为半导体二极管。

P结引出的电极称为阳极（正极），N结引出的电极称为阴极（负极），原理图中一般常用D1、D2、D？等表示。

二极管正向导通特性（死区电压）：硅管的死区电压大于0。

5V，诸管大于0。

1V。

用数字式万用表的二极管档可直接测量出正极和负极。

利用二极管的单向导电性可以组成整流电路。

将交流电压变为单向脉动电压。

电子元器件分类一览表电子元器件分类一览表000一、半导体器件1 半导体分立器件发光体/发光二极管（LED) 光敏而/三极管整流桥可控硅电力半导体功率模块 IGBT(绝缘栅双极晶体管）VNOS 管（V形槽金属氧化物半导体）三极管二极管2 半导体集成电路光电器件显示器件（LCD/LED) 语音器件功率器件敏感器件电真空器件数字电位器储存器件数字逻辑器件可编程逻辑器件（PLD) 数字信号处理器件（DSP)电源管理器件信号调理器件数据转换器件通信接口器件导流管理器件外围接口器件单片机及其微处理器3 特殊功能的半导体恒流源锁相环晶体管阵列电源基准定时电路多路器模拟开关模拟计时电路滤波器4 其它器件其它电子管稳幅管稳流管稳压管固体放电管天线开关管灯塔管噪声管行波管反波管速调管微波气体放电管磁控管调制管大功率陶瓷发射管大功率玻璃发射管中小功率陶瓷发射管中小功率玻璃发射管框架栅小型管旁热式小型管直热式小型管二、电子元件片状电阻电阻衰减器光敏电阻热敏电阻力敏电阻湿敏电阻气敏电阻磁敏电阻压敏电阻等各种敏感电阻碳膜电阻器金属膜电阻器线绕电阻器合金箔电阻器合成膜电阻器微带电阻器氧化膜电阻器釉膜电阻器水泥电阻器排电阻器功率电阻器熔断电阻器实芯电阻器网络电阻器其他固定电阻器2 电容空气电容器真空电容器充气式电容器云母电容器独石电容器陶瓷电容器玻璃釉电容器有机薄膜电容器纸介电容器复合介质电容器液体介质电容器铝电解电容器铌电解电容器钽电解电容器电力电容器高压电容器网络电容器滤波电容器穿心电容器双电层电容器3 电感/线圈固定电感可变电感色码电感功率电感共模电感模压电感中周电感滤波电感扼流电感绕线电感叠层电感贴片电感晶片电感片式磁珠阻抗磁珠固定线圈可变线圈传输线圈空心线圈弹簧线圈自粘线圈贴片线圈感应线圈驱动线圈共模线圈磁头线圈扼流线圈振荡线圈偏转线圈4 电位器金属膜电位器金属氧化膜电位器合成碳膜电位器合成实芯电位器金属玻璃釉电位器线绕电位器块金属膜电位器带开关电位器单联电位器多联电位器锁紧型电位器非锁紧型电位器旋转式电位器直滑式电位器贴片式电位器光电电位器磁敏电位器电子电位器导电塑料电位器5 变压器低频变压器中频变压器高频变压器脉冲变压器空心变压器磁心变压器铁心变压器电源变压器音频变压器恒压变压器网络变压器电子变压器电力变压器三相变压器可控硅触发变压器换流变压器旋转变压器伺服变压器电磁继电器中间继电器干簧继电器舌簧继电器时间继电器固态继电器双金属片温度继电器光电继电器（光耦继电器）热敏继电器电热式继电器极化继电器汽车继电器信号继电器同轴继电器通信继电器光MOS继电器接触继电器功率继电器磁保持继电器高频继电器速度继电器真空继电器安全继电器水银继电器热继电器冲热继电器7 传感器流量传感器温度传感器电磁传感器电流传感器电量传感器颜色传感器光纤传感器声波传感器超声波传感器湿度传感器振动传感器陀螺仪光电传感器气体传感器液位传感器转速传感器速度传感器霍尔元件扭矩传感器压力传感器接近传感器位移传感器视觉/图像传感器热敏传感器水表传感器8 晶体石英晶体谐振器陶瓷谐振器石英晶体振荡器陶瓷振荡器石英晶体滤波器陶瓷滤波器表面贴装晶体谐振器表面贴装晶体谐振器表面贴装晶体振荡器恒温晶体振荡器温补晶体振荡器声表滤波器钟振压控晶振温控晶振鉴频器陷波器9 开关钮子开关波动开关波段开关拨动开关杠杆开关推动开关旋转开关按钮开关微动开关电源开关温控开关流量开关浮球开关调速开关薄膜开关负荷开关转换开关隔离开关接近开关组合开关行程开关压力开关光电开关墙壁开关倒顺开关限位开关脚踏开关遥控开关轻触开关空气开关霍尔开关键盘开关贴片开关声控开关编码开关录放开关舌簧开关跑偏开关10 电池/电源干电池蓄电池锂电池镍氢电池镍镉电池燃料电池太阳能电池充电电池手机电池纽扣电池电池组配件开关电池。
